Gessi goccia 24980 User manual

Art. 24980
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!!PLEASE TAKE NOTICETHATheavy objects should neverbeplacedon or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEle manueld’instructions doitêtre
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queser leídocon cuidadoantes dela instalaciónyquehayquecumpliradecuadamenteconlos
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthe
main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S
LIMITEDWARRANTY”.
TECHNICAL FEATURES:
-Safetylockat100°F.
-Minimumworkingtemperature38°F.-
recommended59°F.-COLD.
-Maximumworkingtemperature176°F.-
recommended149°F.-HOT.
-Recommendedthermaldifferential122°C.
-Safetysystemwithowstopincaseoflack
of one of the two waters.
-Pressurerangemin/max0,5/5bar(in
caseofwaterpressurehigherthan5barwe
recommendinstallingpressurereducers).
- Recommended pressure 3 bar.
OPERATION:
- Either with gas or electric accumulation
boilers.
- Centralised systems.
-Wallboilers.
- Filters in stainless steel for the treatment of
impurities.
Warning: contact the plumber for the
choice of the best water heating device.
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.
Danslebutdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreet
nettoie-les régulièrement. La garantie ne couvre pas les mauvais fonctionnements de ce produit dans
lecasoùlesrobinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubienqu’ilssoient
installés avant les tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.
CARACTÉRISTIQUES TECHNIQUES:
-Blocdesécuritéà100°F.
-Températuremin.d’exercice38°F.-
conseillée59°F.-FROIDE.
-Températuremax.d’exercice176°F.-
conseillée149°F.-CHAUDE.
-Différentielthermiqueconseillé122°F.
- Système de sécurité avec le bloc de la
distribution en cas de manque d’une des
deux eaux.
-Champdepressionmin/max.0,5/5bar
(encasdepressiondel’eausupérieureaux
5baronconseillel’installationderéducteurs
depression).
- Pression conseillée 3 bar.
FONCTIONNEMENT:
-Soitavecdeschauffe-eauxàgaz,
électriquesàaccumulation.
- Installations centrales.
- Chaudières au mur.
- Filtres en acier inox pour le traitement des
impuretés.
Attention: consulter le plombier pour le
choix du dispositif de réchauffement de
l’eau le plus approprié.

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosde alimentacióntienen queserenjuagados afondoantes dela instalacióndel
mezcladordemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargode
vidadelproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualno
seinstalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.
CARACTERÍSTICAS TÉCNICAS:
-Bloqueodeseguridada100°F.
-Temperaturamín.deejercicio38°F.-
recomendada59°F.-FRÍA.
-Temperaturamáx.deejercicio176°F.-
recomendada149°F.-CALIENTE.
-Diferencialtérmicorecomendado122°F.
- Sistema de seguridad con bloqueo de
seguridad en caso de falta de una de las dos
aguas.
-Campodepresiónmín/máx0,5/5bar(en
casodepresióndelaguasuperioralos5
baresLesaconsejamoslainstalaciónde
reductoresdepresión).
- Presión recomendada 3 bar.
FUNCIONAMIENTO:
- Con calderas tanto de gas como eléctricos
por acumulación.
- Instalaciones centralizadas.
- Calderas murales.
- Filtros de acero inoxidable para el
tratamiento de las impurezas.
Cuidado: consúltense con su fontanero
para elegir el dispositivo de calefacción del
agua más adecuado.

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

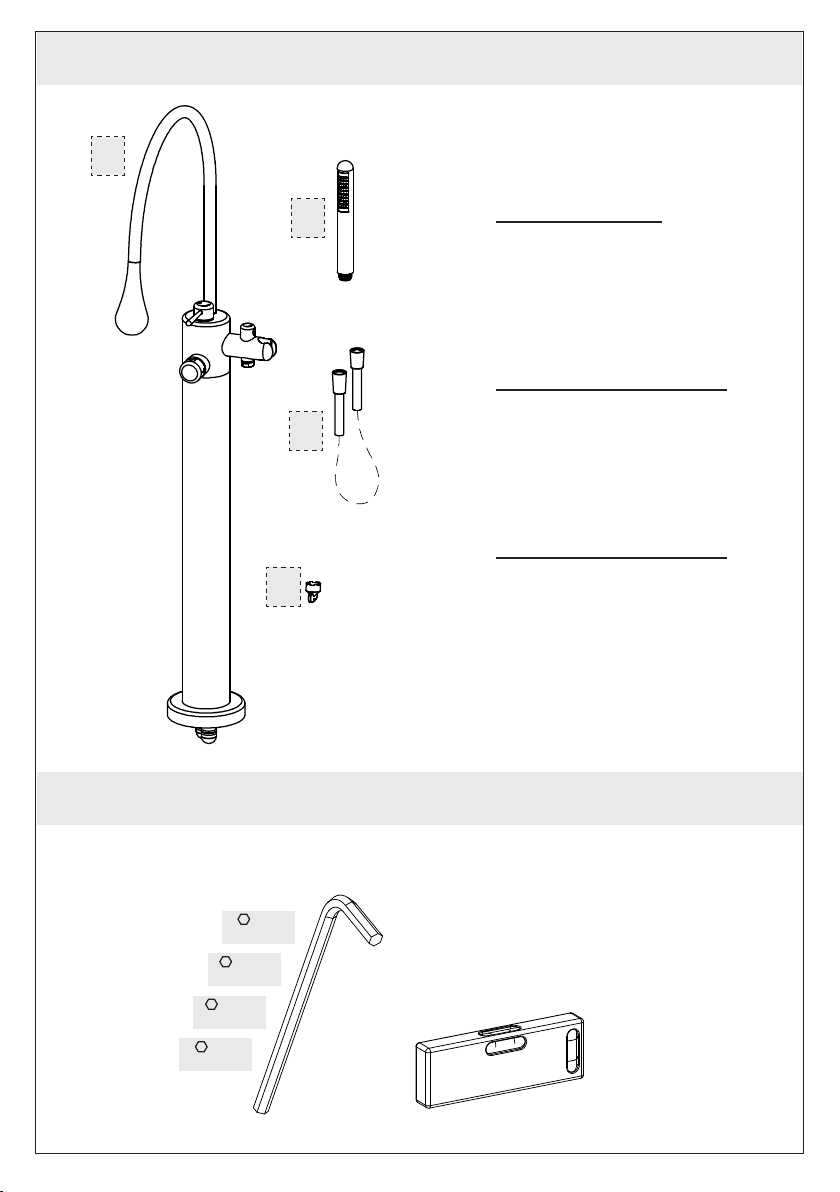

Package content:
1-Mixer
2-Handshower
3 - Flexible hose
4-Wrenchforaerator
Contenu de l’emballage:
1-Mèlangeur
2-Douchette
3 - Flexible pour la douchette
4-Clépourmousseur
Contenido del embalaje:
1-Mezclador
2-Ducha-teléfono
3 - Flexible de la ducha-teléfono
4-Llaveparaaireador
TOOLS FOR INSTALLATION - OUTILS NÉCESSAIRES POUR L’INSTALLATION -
HERRAMIENTA NECESARIA PARA LA INSTALACIÓN
1
2
3
4
3/16”
[4 mm]
3/16”
[5 mm]
1/4”
[6 mm]
1/8”
[2,5 mm]

9

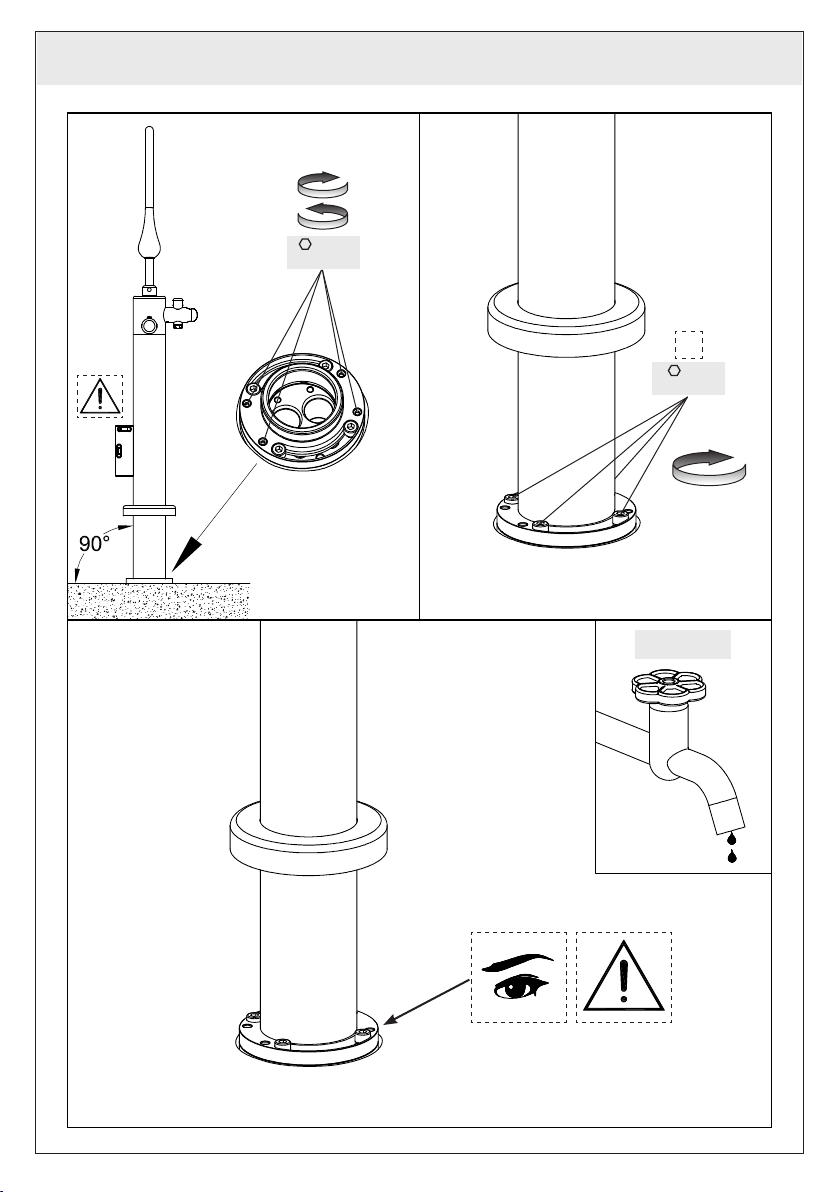

INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 1 Fig. 2
Fig. 3
x4
BLUE = COLDRED = HOT
GAP
180° Max
3/16”
[5 mm]
1/4”
[6 mm]

10
INSTALLATION - INSTALLATION - INSTALACIÓN

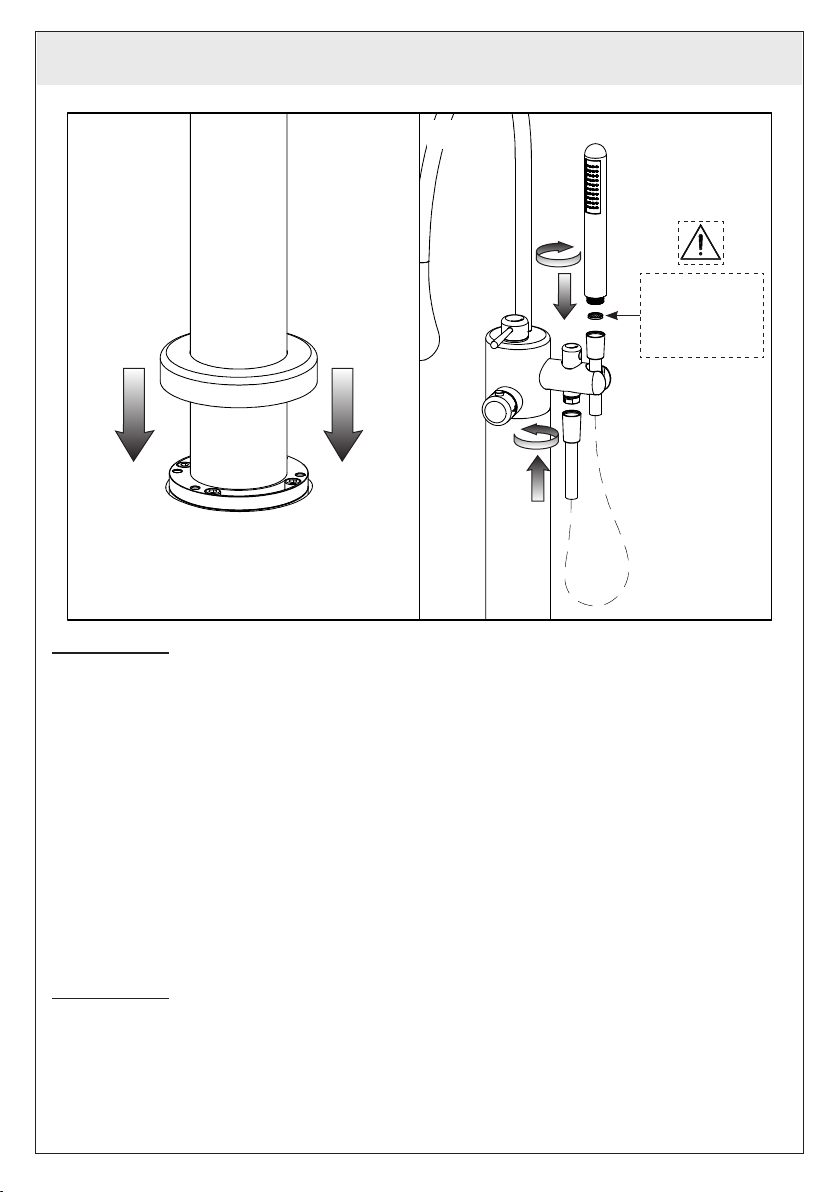

Fig. 4 Fig. 5
Fig. 6
x4
OPEN
3/16”
[4 mm]
1/4”
[6 mm]

11
INSTALLATION - INSTALLATION - INSTALACIÓN
INSTALLATION
Fig. 1 - Remove the test plug unscrewing the screws that fasten it to the body.
Fig. 2 - Remove the protections from the two tubes that come out of the internal body base of tub
column.
Fig. 3 - Move the single-lever mixer up to the previously built-in body, paying attention to introduce,
in their seats, the small tubes protruding from the under side. Insert the four screws supplied in the
respectiveslotswithoutforcingtheirclosingtoallowadjustingtheinclinationofthefaucet.
Fig. 4 - Inordertoensurethatthecolumnisvertical,it’snecessarytooperatethefouradjustingscrews,
located on the disc sides, checking the position of the single-lever mixer by means of a level.
Fig. 5 -TightenFIRMLYthescrews,previouslyplaced,tofastenthestandonthebuilt-inbody(possibly
screwing them in a cross sequence to guarantee a homogeneous fastening) and check again the
orientation of the mixer body.
Fig. 6 - Open the supply network and check that there are no leaks.
Fig. 7 - Slide the round washer down to the ground.
Fig. 8 - Connecttheendofthehosewithashortercap(xed)totheoutletofthewaterinletandtheend
withthelongercap(rotating)tothehandshower.Payattentiontoinsertthegasketsinbetweenasshown
inthegure.
INSTALLATION
Fig. 1 - Enlever le bouchon d’essai en dévissant les vis qui le fixent au corps.
Fig. 2 - Enlever les protections des deux tubes qui sortent de la base du corps interne de la colonne
baignoire.
Fig. 3 - Approcher le monocommande du corps, précédemment encastré, en ayant soin d’insérer, dans
les sièges correspondants, les tubes qui sortent du côté inférieur. Insérer les quatre vis fournies dans
les respectifs emplacements sans en forcer la fermeture pour permettre le réglage de l’inclinaison du
robinet.
Fig. 7 Fig. 8
Filter washer
Jointe filtre
Junta-filtro

12
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 4 - And’assurerlaperpendicularitéparfaite,ilfauttournerlesquatrevisderéglage,situéessurles
bordsdudisque,envériantlapositiondumonocommandeavecl’aided’unenivelle.
Fig. 5 - SerreravecFORCElesvis,appuyéesauparavant,pourxerlepiédestalaucorpsencastré(de
préférenceenlesvissantenséquencecroiséepourgarantirunexationhomogène)etvérierànouveau
l’orientation du corps mélangeur.
Fig. 6 - Ouvrirleréseaud’alimentationetvérierqu’iln’yapasdefuites.
Fig. 7 - Fairecoulisserlarondellejusqu’auplancher.
Fig. 8 - Connecterl’extrémitéduexibleaveclacalottepluscourte(xe)àlasortiedelapriseeauet
l’extrémitéaveclacalottepluslongue(tournante)àladouchette.Attentionàinterposerlesgainesainsi
qu’illustrédanslagure.
INSTALACIÓN
Fig. 1 - Quiteneltapóndeensayoaflojandolostornillosqueloaseguranalcuerpo.
Fig. 2 - Quitenlasproteccionesdelosdostubosquesalendelcuerpointeriordelacolumnabañera.
Fig. 3 - Acerquen el monomando al cuerpo anteriormente empotrado, cuidando con introducir en los
correspondientes asientos los tubos que sobresalen del lado inferior. Introduzcan los cuatro tornillos,
incluidosenelsuministro,enloscorrespondientesasientossinforzarelcierrequepermitenelajustede
la inclinación del grifo.
Fig. 4 - Para garantizar la perfecta perpendicularidad hace falta actuar sobre los cuatro tornillos de
ajuste,alojadosenlosbordesdeldisco,vericandolaposicióndelmonomandoconlaayudadeunnivel
deburbuja.
Fig. 5 - CierrenconFUERZAlostornillos,anteriormenteapoyados,parafijarelpostealcuerpoempotrado
(preferiblementeatornillándolosdemaneracruzadaparagarantizarunafijaciónhomogénea)yvuelvana
verificar la orientación del cuerpo mezclador.
Fig. 6 - Abranlareddealimentaciónyveriquenquenohayapérdidas.
Fig. 7 - Hagandeslizarelorónhaciaelsuelo.
Fig. 8 - Conectenlaextremidaddelexoconelcasquetemáscorto(jo)alasalidadelatomadeagua
ylaextremidadconelcasquetemáslargo(giratorio)aladuchateléfono.Cuidadoconinterponerlas
juntascomoindicadoenlagura.

13
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 9 Fig. 10
Fig. 11
Fig. 12 Fig. 13
OPEN
1/8”
[2,5 mm]
1/8”
[2,5 mm]

14
INSTALLATION - INSTALLATION - INSTALACIÓN

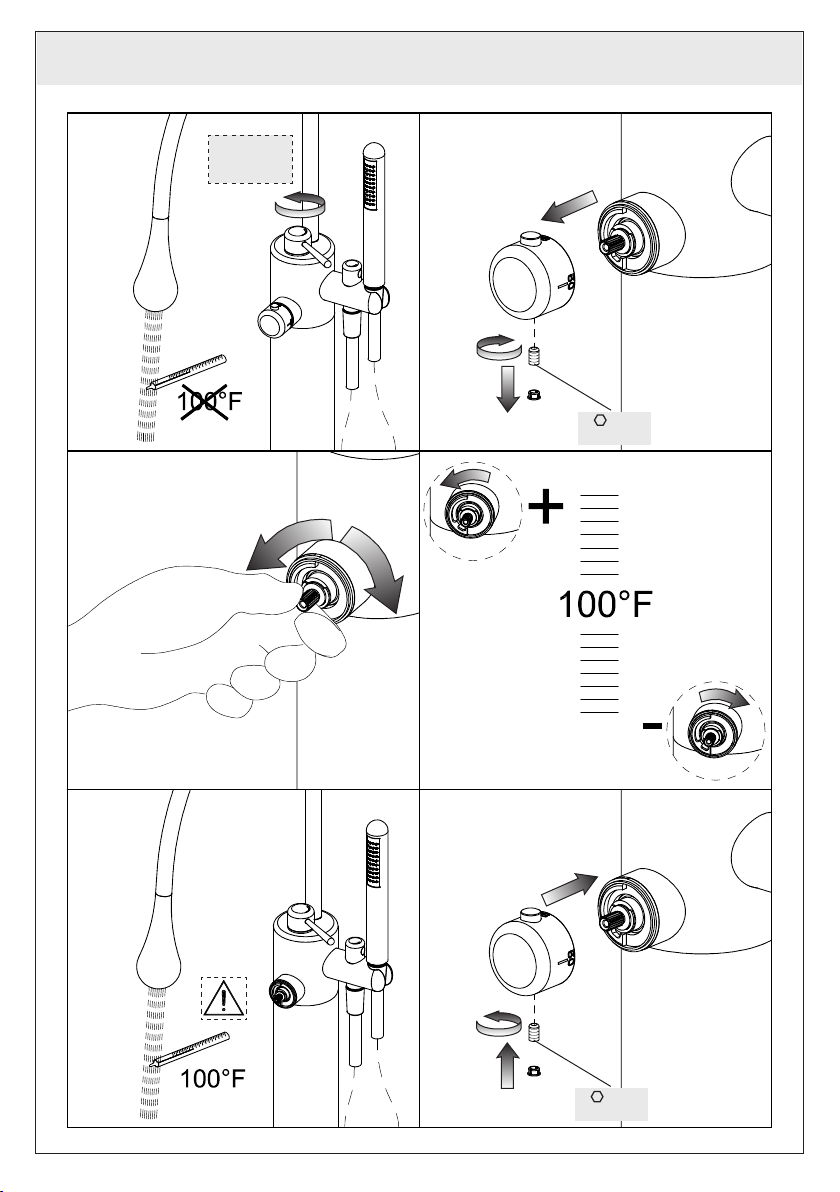

ADJUSTMENT OF THE SAFETY TEMPERATURE LOCK
Thesafetylockoftheexternalthermostaticmixerisadjustedbythemanufactureratatemperatureof
100±34°F.Afterinstallingtheproductitisrecommendedtoconrmsuchvalue.
Todothisitisnecessarytokeepthetemperatureadjustmenthandlepositionedto100°F,thenstartowing
waterbyturningthehandleadjustingtheowandmeasurethetemperatureoftheowingwaterwitha
simple thermometer. If the water temperature is different from the nominal one set by the thermostatic,
proceedwiththefollowingoperations.Positionthetemperatureadjustmenthandleto100°F,loosenby
meansofthespecialAllenscrewthexingscrewonthelowerpartofthehandleandtonishremoveit
from the pin of the cartridge.
Withthehelpofthesamehandleturnthepinclockwise(inordertoobtainadecreaseofthetemperature)
orcounter-clockwise(toobtainanincreaseofthetemperature)tillobtainingatemperatureof100°Fof
theowingwater.Reinstallthentheadjustmenthandleinawaythattheredsafetybuttonisalignedwith
the reference red notch present on the plastic ring.
RÉGLAGE DU BLOC DE SÉCURITÉ DE LA TEMPÉRATURE
Leblocdesécuritédumélangeurthermostatiqueextérieurestréglédansl’usineàunetempératurede
100±34°F.Aprèsl’installationduproduitilfautvériercettevaleur.
Pourfairecelailestnécessairedemaintenirlapoignéederéglagedelatempératureàlapositionde
100°F,démarrerladistributionentournantlapoignéequirèglelaportéeetdemesurerlatempérature
de l’eau distribuée en sortie avec un simple thermomètre. Si la température de l’eau se déplace de celle
nominale réglée sur le thermostatique, il faut procéder avec les opérations suivantes. Placer la poignée
deréglagedelatempératureàlapositionde100°F,dévisseraumoyendelacléanglaiselegrainde
xageplacédanslapartieinférieuredelapoignéeetl’extraireenndupivotdelacartouche.
Avecl’aidedelapoignée,ilfauttournerlepivotdanslesensdesaiguillesd’unemontre(pourobtenir
unediminutiondelatempérature)oudanslesenscontraireauxaiguillesd’unemontre(pourobtenirune
augmentationdelatempérature)jusqu’àcequ’on atteignela températurede100°Fàla distribution.
Remonteràcepointlapoignéederéglagedefaçonquelebouton-poussoirrougedesécuritésetrouve
en ligne avec l’encoche rouge de référence placée sur la bague en plastique.
REGULACIÓN DEL BLOQUE DE SEGURIDAD DE LA TEMPERATURA
El bloqueo de seguridad del mezclador termostático externo está calibrado en fábrica a una temperatura
de100±34°F.Despuésdelainstalacióndelproductoesnecesariovericardichovalor.
Para hacer esto es necesario mantener la maneta de regulación de la temperatura en la posición de
100°F,empezarlaerogacióngirandolamanetaqueregulaelcaudalymedirlatemperaturadelagua
erogadaalasalidaconunsimpletermómetro.Silatemperaturadelaguadieredelanominalregulada
en el termostático observen las instrucciones a continuación. Posicionen la maneta de regulación de
latemperaturaenlaposiciónde100°F,destornillenconlallavedealléncorrespondientelaclavijade
jación,alojadaenlaparteinferiordelamanetay,nalmente,extráiganladelpernodelcartucho.
Conlaayudadelamaneta,girenelpernoaladerecha(paraobtenerladisminucióndelatemperatura)
oalaizquierda(paraobtenerunaumentodelatemperatura)hastaalcanzarlatemperaturade100°F
durantelaerogación.Vuelvanamontarporlotantolamanetaderegulacióndemaneraqueelbotónrojo
deseguridadseencuentrealineadoalamuescarojadereferencia,alojadasobreelanillodeplástico.

15

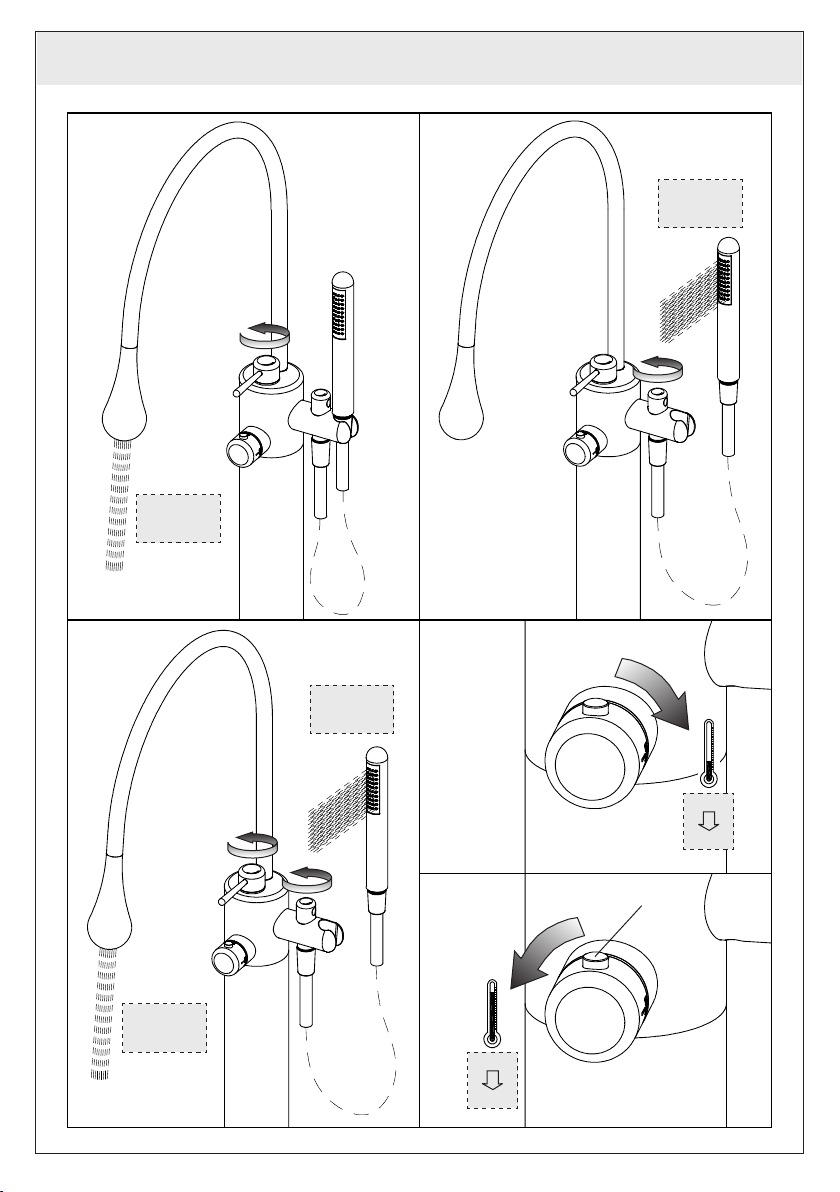

WORkING - FONCTIONNEMENT - FUNCIONAMIENTO
Fig. 14 Fig. 15
Fig. 16
OPEN
OPEN
OPEN
OPEN
Fig. 17
Fig. 18
100°F
86°F
100°F
122°F
PUSH

16
MAINTENANCE - ENTRETIEN - MANUTENCIÓN

17
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Spare parts:
1-Controlforsupplyspout
2-Headvalve-3/4"
3-Temperatureadjustmentcontrol
4-Thermostaticcartridge
5-Controlforthehandshower
6-Headvalve-M20x1
7-Aerator
8-Handshower
9-Flexiblehose
Pièces de rechange:
1-Commandepourlabouchededébit
2-Tête-3/4"
3 - Commande pour le réglage de la température
4-Cartouchethermostatique
5-Commandepourladouchette
6-Tête-M20x1
7-Mousseur
8-Douchette
9-Flexiblepourladouchette
Piezas de repuesto:
1-Controlparalabocadeerogación
2-Montura-3/4"
3 - Mando para la regulación de la temperatura
4-Cartuchotermostático
5-Controlparaladucha-teléfono
6-Montura-M20x1
7-Aireador
8-Ducha-teléfono
9-Flexibledeladucha-teléfono

18
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Fig. 19 Fig. 20
REPLACEMENT OF THE HEADVALVE
Before carrying out this operation make sure that the water supply is turned off.
Remove the finish plug paying attention not to damage it and unscrew the screw to extract the handle.
Remove the plastic ring. Unscrew the fixing component that fix the bush and slide it off. Then remove the
head screw and replace it.
WARNING: During this procedure check that the supporting surfaces are clean from any impurities and
that the screwdown seals is correctly positioned.
SUBSTITUTION DE LA TÊTE
Avant d’effectuer cette opération il faut s’assurer que l’eau du réseau hydrique soit fermée.
Enleverlebouchonenfinitionfaisantattentionànepasl’abîmeretdévisserlesgrainsdefixagepour
pouvoir extraire la poignée. Eloigner la bague en plastique. Dévisser le les fixations qui bloque le boucle
etdésenfilerçamêmedelatête.Enfindémonterlavismèreetlaremplacer.
ATTENTION: Pendant cette procédure il faut s’assurer que les surfaces d’appui soient nettoyées par des
impuretés et du calcaire et que la garniture de la tête soit bien placée.
SUSTITUCIÓN DE LA MONTURA
Antesdeefectuardichaoperaciónasegúrensequeelaguadelaredhídricaestécerrada.
Quiteneltaponcitodeacabadocuidandoconnodañarloydestornillenlaclavijadefijaciónparaextraer
lamaneta.Alejenelanillodeplástico.Destornillenelcomponentedefijacionqueboqueaelanilloyquitar
el mismo de la montura. Finalmente desmonten la montura y sustitúyanla.
CUIDADO: Durante este procedimiento asegúrense que las superficies de apoyo estén limpias de
impurezas y cal y que las juntas esté bien posicionada.
1/8”
[2,5 mm]
1/8”
[2,5 mm]
1/8”
[2,5 mm]
1/8”
[1,5 mm]
11/16”
[17 mm]
1/2”
[12 mm]

19
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Fig. 21 Fig. 22
Fig. 23 Fig. 24
1/8”
[2,5 mm]
1-5/16”
[34 mm]

20
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
REPLACING THE THERMOSTATIC CARTRIDGE
Before carrying out this operation make sure that water of the water mains is closed.
Removethenishplugpayingattentionnottodamageitandunscrewthescrew to extract the handle,
removing it from the cartridge.
Removemanuallythepress-tbushfromthemixer.
Loosen the tightening ring nut. Remove from the body the damaged thermostatic cartridge.
Then follow the opposite procedure to fasten the new cartridge on the built-in body, keeping the proper
references.
WERECOMMENDadjustingagainthe thermostaticcartridgeillustratedinsection“Adjustmentofthe
safetytemperaturelock”inthesectionconcerningtheinstallation.
SUBSTITUTION DE LA CARTOUCHE THERMOSTATIQUE
Avantd’effectuercetteopération,vérierquel’eauduréseauhydriqueestfermée.
Enleverlebouchonennitionfaisantattentionànepasl’abîmeretdévisserlesgrainsdexagepour
pouvoir extraire la poignée, en la soulevant de la cartouche.
Extrairemanuellementladouilleinséréeàpressionsurlemitigeur.
Dévisser la virole de serrage. Extraire du corps la cartouche thermostatique abîmée.
Enfin effectuer la procédure inverse pour fixer la nouvelle cartouche au corps encastrement, en maintenant
les références correctes.
ON CONSEILLE d’effectuer à nouveau le réglage de la cartouche thermostatique illustrée dans le
paragraphe“Réglagedublocdesécuritédelatempérature”danslasectionconcernantl’installation.
SUSTITUCIÓN DEL CARTUCHO TERMOSTÁTICO
Antesdesustituirelcartucho,asegúrenseelaguadelaredhídricaestécerrada.
Quiteneltaponcitodeacabadocuidandoconnodañarloydestornillenlaclavijadejaciónparaextraer
la maneta, sacándola del cartucho.
Extraiganmanualmenteelbujeintroducidoporpresiónenelmezclador.
Desmontenlaviroladefijación. Extraigandelcuerpoelcartuchotermostáticodañado.
Finalmente efectúen el procedimiento inverso para fijar el cartucho nuevo al cuerpo por empotrar,
manteniendo las referencias correctas.
LES ACONSEJAMOS que vuelvan a efectuar la regulación del cartucho termostático ilustrada en
elpárrafo“Regulación del bloque deseguridadde la temperatura”enla sección queserefiere a la
instalación.
