Gessi RETTANGOLO 20036 Troubleshooting guide

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
Art. 20036
Art. 20037
Art. 20038
Art. 20041
RETTANGOLO

2
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

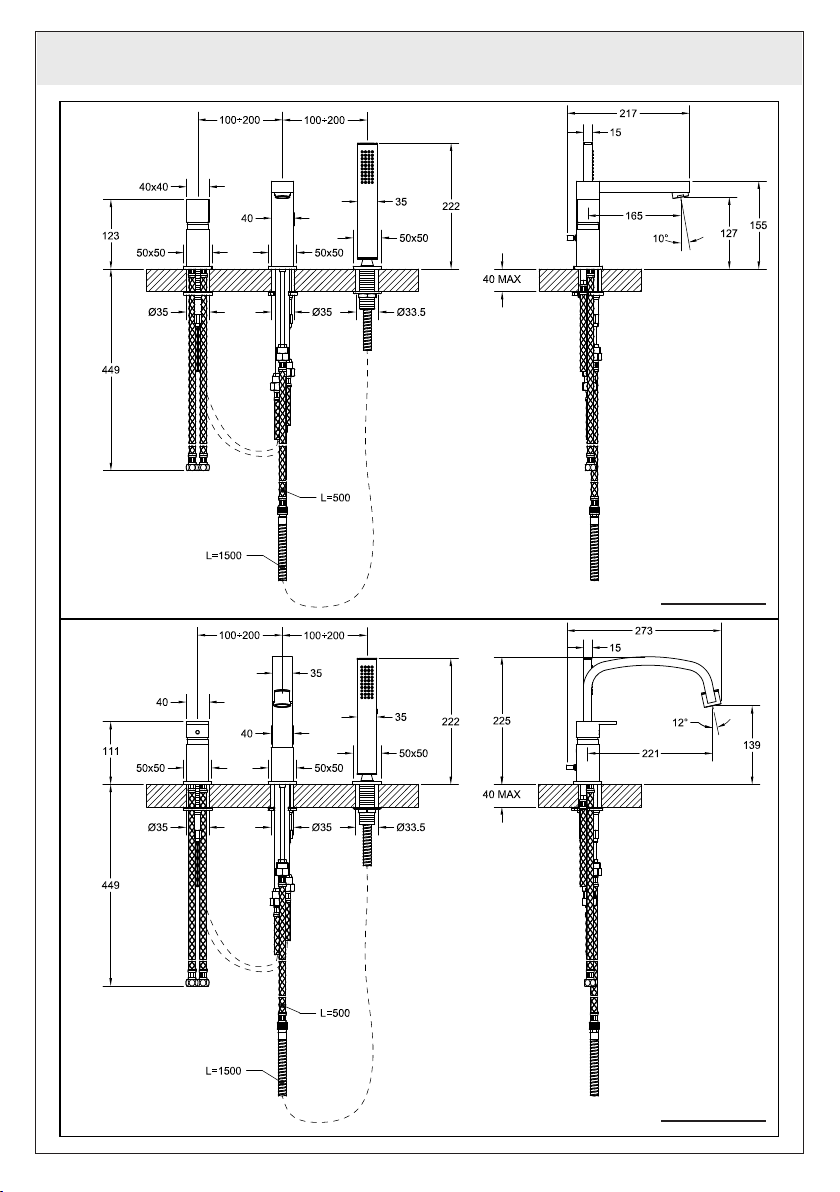

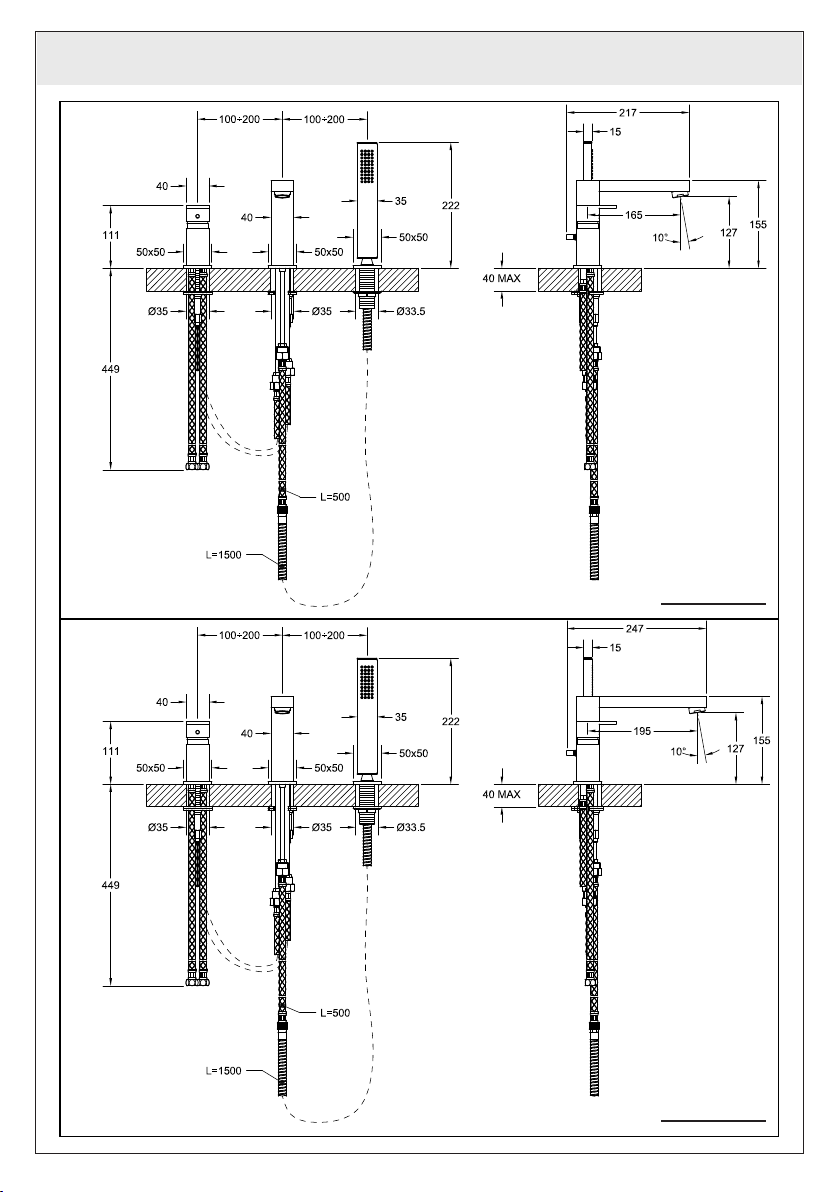

Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
Art. 20036
Art. 20037

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
Art. 20038
Art. 20041

4
Prima dell’installazione e messa in funzione
Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del
miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità
all’interno dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel
miscelatore possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello.
Al fine di garantire una lunga durata del prodotto installare i rubinetti sottolavabo dotati di filtro, da pulire
periodicamente.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
In order to guarantee a long use of the product, install the angle valve equipped with filter and clean them
regularly.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended
to install pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau.
Dans le but de garantir une longue durée du produit, instaure les robinets sous lavabo munis du filtre et
nettoie-les régulièrement.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Um eine lange Dauer dem Produkt zu gewährleisten,
installieren Sie die Wasserhahne Unterwaschbecken mit einem Filter, das regelmäßig gereinigt werden
muss.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empfiehlt
es sich Druckminderventile zu installieren)
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

5
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar
cuerpos extraños capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de
vida del producto, instalen las llaves de paso con filtro debajo del lavabo y límpienlas periódicamente.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos
instalar unos reductores de presión)
Перед установкой и началом использования
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Для
обеспечения долговечности изделия устанавливайте лишь только краны с фильтрами, которые
должны периодически очищаться.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления)
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

6

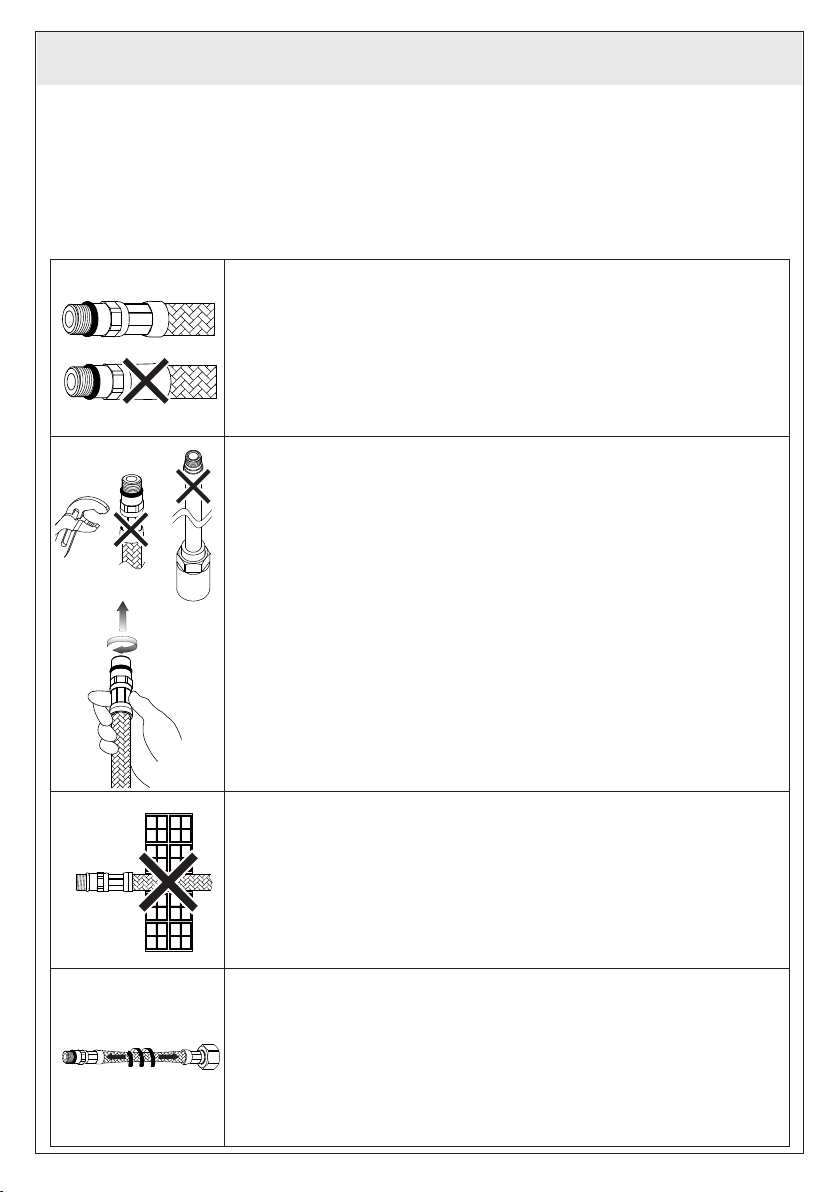

- Prima dell’installazione controllare la presenza e l’integrità delle graffature da ambo i lati dei essibili.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des exibles.
- Vor der Installation, ist es zu überprüfen, ob die Falze auf beiden Seiten vorhanden und unversehrt
sind.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
s exibles.
- Перед установкой проверьте наличие и сохранность опрессовки на обоих концах гибких
шлангов.
- Non serrare con utensili.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- Ziehen Sie nicht durch Werkzeuge fest.
- No cierren con herramienta.
- Не затягивайте при помощи инструмента.
- Avvitare i raccordi con tenuta OR a mano fino a percepire una battuta meccanica.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Schrauben Sie die Verbindungen mit einer O-Ringdichtung von Hand ein bis man einen
mechanischen Schlag bemerkt.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Завинчивайте соединения с уплотнительными кольцами вручную, до механического
упора.
- Non incassare il condotto nel muro.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- Bauen Sie die Rohrleitung in die Mauer nicht ein.
- No empotren el tubo en la pared.
- Не встраивайте шланг в стену.
- Non installare il essibile in torsione o in tensione.
- Tighten the hose without any twis or tension.
- Ne pas installer le exible en torsion ou en tension.
- Bei der Installation des Schlauchs sorgen Sie dafür, dass er nicht verdreht bzw. gespannt wird.
- No instalen el exible torciéndolo o tensándolo.
- Не допускайте перекручивания или натяжения гибкого шланга.
- Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la completa
afdabilità.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete
reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en assure la complète
abilité.
- Die Beachtung der Hinweise zur Benutzung erhaltet die Garantierechte, absichert die angegebene Eigenheiten der Produkten und gewährleistet
die komplette Zuverlässigkeit.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características declaradas de los productos y asegura su
perfecta abilidad.
- Соблюдение этих указаний позволяет сохранить право на гарантийное обслуживание, обеспечивает заявленные характеристики
изделия и его надежность.
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

7

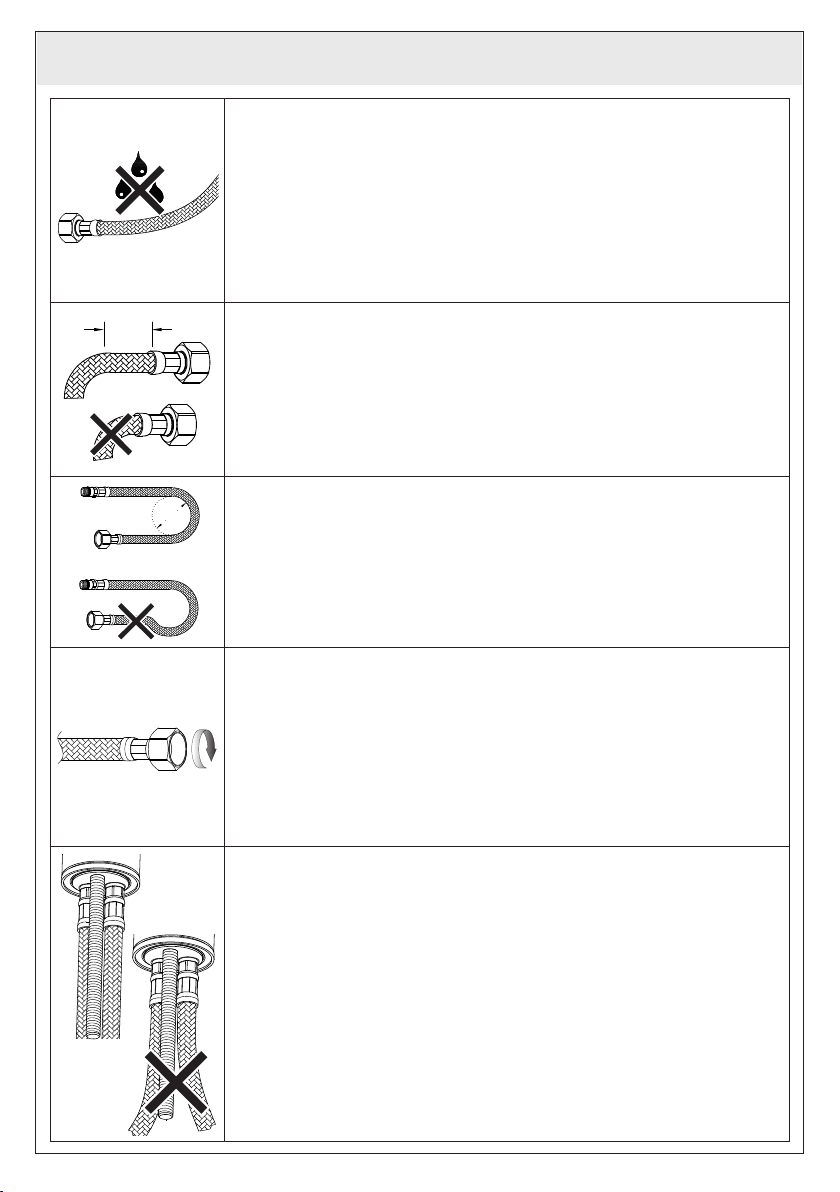

- Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento
della treccia ed il conseguente scoppio del essibile.
- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
and subsquent exible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer l’endommage-
ment de la tresse et l’éclat conséquent du exible.
- Der anhaltende Umgang mit Stoffen, die auch zart aggressiv wirken können, kann zur Beschädigung
des Geechtes und infolgedessen zum Rohrbruch führen.
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del exible.
- Продолжительный контакт, даже с не очень едкими веществами, может привести к повреждению
оплетки с последующим разрывом гибкого шланга.
- Prima dell’ inizio della curvatura lasciare un tratto rettilineo di almeno 2 volte il diametro esterno.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Vor dem Beginn der Biegung stellen Sie sicher, dass es einen geradlinigen Abschnitt gibt, dessen
Länge mindestens zweimal höher als der Außendurchmesser sein soll.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Перед началом поворота оставьте прямолинейный участок шланга длиной в 2 наружных
диаметра.
- Rispettare il raggio minimo di curvatura (DN= diametro interno nominale):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Halten Sie den mindeste Biegungshalbmesser ein (DN= Innerer nominell Durchmesser):
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
- Соблюдайте минимальный радиус поворота (DN= номинальный внутренний диаметр):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Avvitare i raccordi con tenuta a guarnizione (dadi) a mano più 1/4 di giro con chiave
appropriata.
- Hand-tighten connectors with gasket seal (nuts) then apply 1/4 turn using an appropriate
wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main plus 1/4 de tour avec une clé
appropriée.
- Schrauben Sie die Rohranschlüsse mit Dichtung (Schraubenmutter) erstens von Hand, und
danach um 90° mit einem geeigneten Schlüssel ein.
- Atornillen los racores con junta de cierre (tuercas) manualmente más un 1/4 de vuelta con una
llave adecuada.
- Завинчивайте соединения (гайки) с уплотнительными прокладками вручную до упора и
еще на 1/4 оборота при помощи подходящего гаечного ключа.
- Dopo il montaggio evitare sollecitazioni laterali anche minime (es. durante il fissaggio del tirante
o dell’astina dello scarico).
- Do not expose the hose to lateral stress nor overtight by any tool (ex. during the installation of the
faucet stud or the drain pop-up lever).
- Après le montage il faut éviter des sollicitations latérales même moindres, avec n’importe quel
outil (ex. pendant la fixation du tirant ou de la tige de décharge).
- Nach der Montage, vermeiden Sie auch die mindesten lateralen Spannungen, mit Werkzeugen
jeglicher Art (z.B. Bei dem Festklemmen der Spannstange bzw. des Stäbchens).
- Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta (por ejemplo durante la fijación del tirante o de la varilla de desague).
- После монтажа не допускайте даже минимальных боковых воздействий (напр., во время
крепления тяги или штанги слива).
Ø
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

8
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

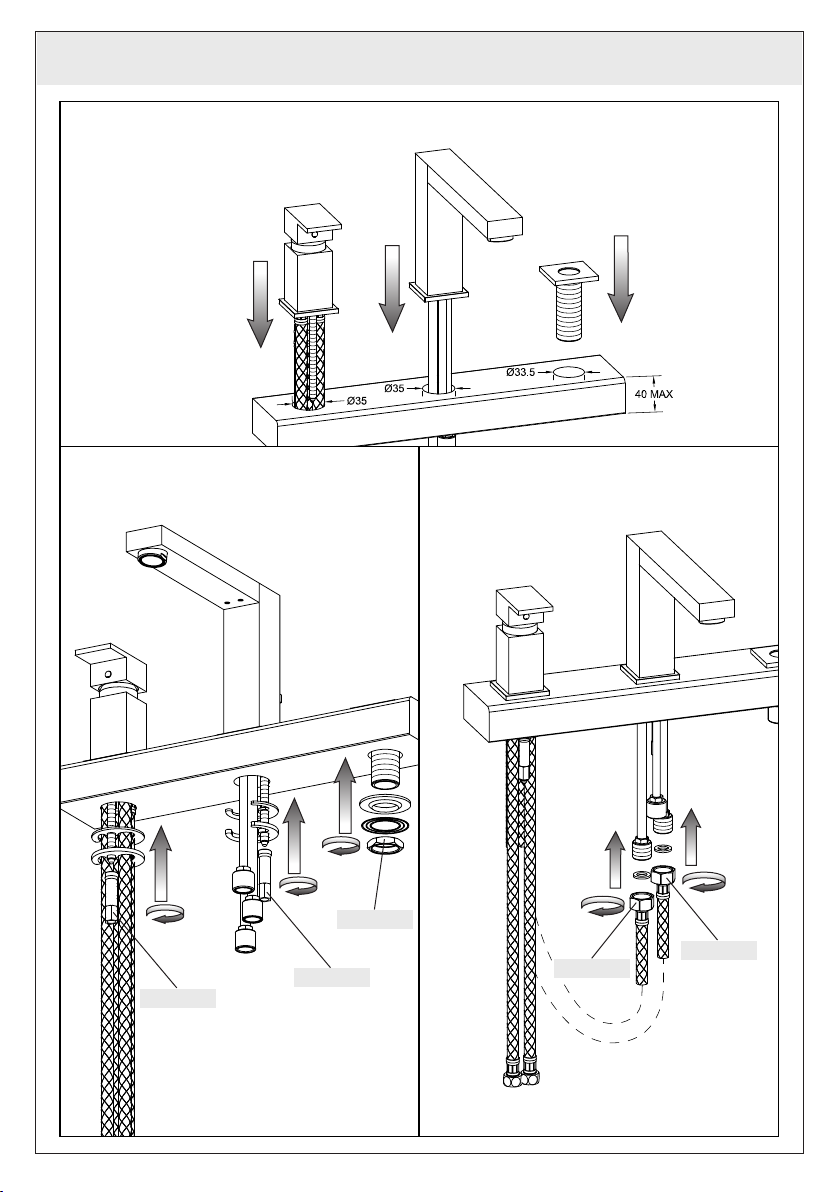

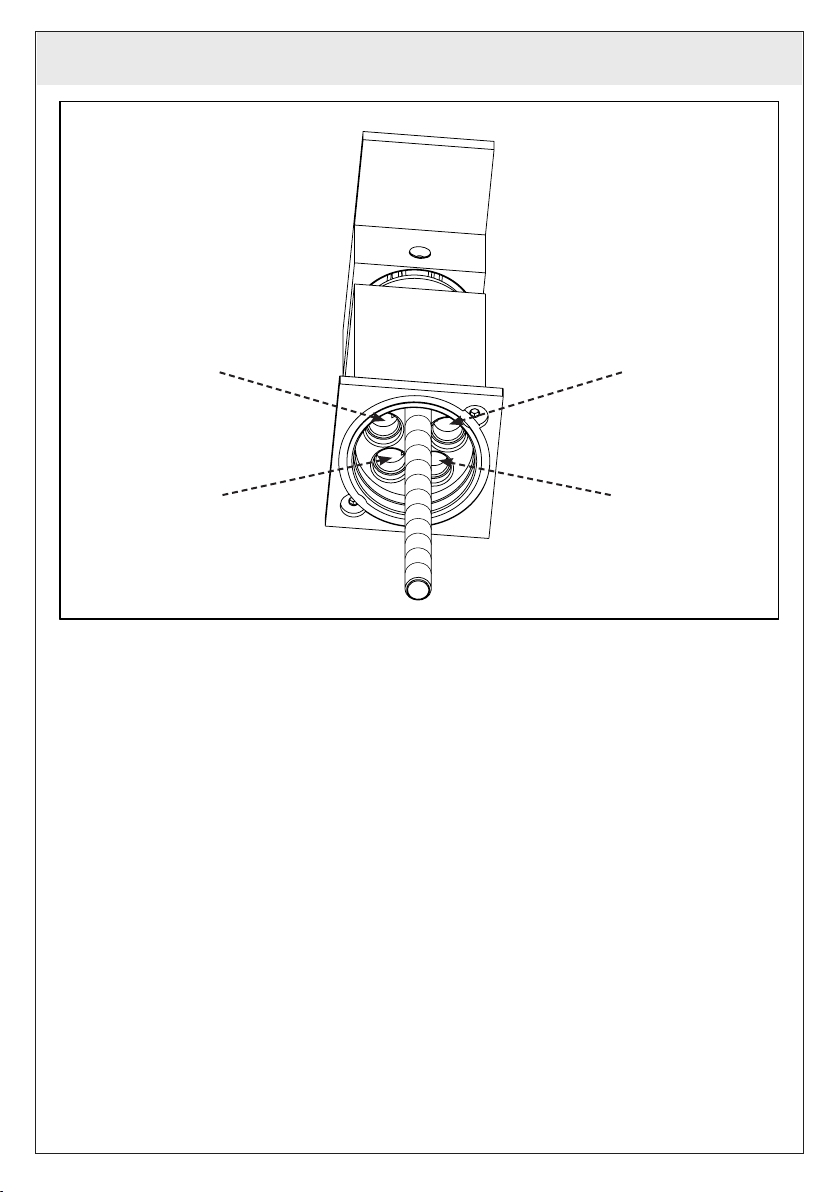

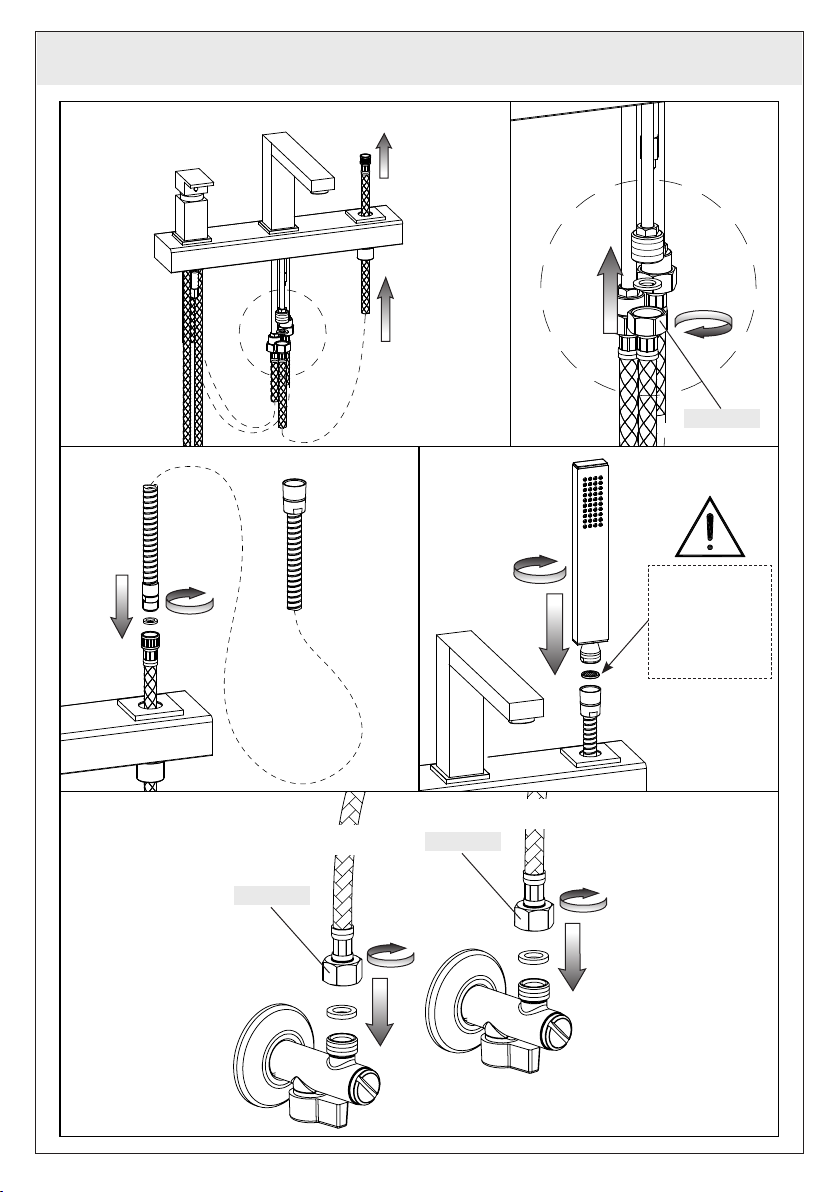

Prima di inserire il miscelatore nel foro del lavabo assicurarsi che i essibili di alimentazione siano
ben avvitati al corpo del rubinetto ed avvitare il gambo filettato nella propria sede posta alla base del
miscelatore.
Before inserting the mixer in the hole of the sink make sure the supply hoses are properly screwed to
the body of the tap and tighten the threaded stem in its seat placed at the base of the mixer.
Avant d’insérer le mitigeur dans le trou du lavabo vérifier que les exibles d’alimentation sont bien
vissés au corps du robinet et visser la tige filetée dans son siège situé à la base du mitigeur.
Bevor man die Mischbatterie in die Bohrung im Waschbecken einsetzt muss man sich vergewissern,
dass die Versorgungsschläuche fest am Armaturenkörper verschraubt sind und schraubt dann den
Gewindeschaft in seine Sitz ein, der sich auf der Unterseite der Mischbatterie befindet.
Antes de introducir el mezclador en el hueco del lavabo, asegúrense que los exos de alimentación
estén bien atornillados al cuerpo del grifo y atornillen el vástago roscado en su propio asiento, alojado
en la base del mezclador.
Перед установкой смесителя в отверстие умывальника убедитесь, что гибкие водопроводные
шланги хорошо завинчены в корпус крана и надежно затяните резьбовую шпильку в ее гнездо,
расположенное на основании смесителя.
Flessibile di collegamento G1/2”
Connection flexible G1/2”
Flexible de liaison G1/2”
Verbindungschlauch G1/2”
Flexible de conexión G1/2”
Соединительный гибкий шланг G1/2”
Flessibile di collegamento G1/2”
Connection flexible G1/2”
Flexible de liaison G1/2”
Verbindungschlauch G1/2”
Flexible de conexión G1/2”
Соединительный гибкий шланг G1/2”
Calda
Hot
Chaude
Warmwasser
Caliente
Горячая
Fredda
Cold
Froide
Kaltwasser
Fría
Холодная

9
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
Fig. 1
Fig. 2
Ch. 11 mm
Ch. 24 mm
Ch. 24 mm
Ch. 11 mm
Ch. 31 mm
Fig. 3

10
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
INSTALLAZIONE
Prima di inserire il gruppo nei fori della vasca assicurarsi che le guarnizioni di base siano ben posizionate
nelle proprie sedi e che i essibili di alimentazione siano ben avvitati al corpo del rubinetto.
Sistemare il gruppo nei fori della vasca.
Fissare il gruppo con i rispettivi kits di fissaggio.
Connettere i essibili di collegamento provenienti dai comandi, agli attacchi G1/2” dei tubetti di rame,
interponendo le guarnizioni di tenuta.
INSTALLATION
Before insert the group into the holes of the bathtub, make sure that the base gaskets are correctly
positioned in its own recesses and that the supply exible hoses are watertighten to the body of the tap.
Put the group in the holes of the bathtub.
Fasten the assembly with the respective fastening kits.
Connect the connection hoses coming from the controls, to the G1/2” couplings of copper tubes, laying
the tightness gaskets in between.
INSTALLATION
Avant d’introduire le groupe dans les trous du bassin il faut s’assurer que le jointes de base soyent bien
positionné à sa places et que les tubes exibles d’alimentation soient bien vissés au corps du robinet.
Insérer le groupe dans les trous du bassin.
Fixer le groupe avec les kits de fixation respectifs.
Connecter les exibles de connexion provenant des commandes, aux raccords G1/2” des tubes en
cuivre, interposant les gaines d’étanchéité.
INSTALLATION
Bevor die Gruppe in die Löcher der Badewanne einzufügen, stellen Sie sicher, dass die Basisdichtungen
gut in ihren Sitzen positioniert sind, und dass die exiblen Versorgungsschläuche fest am Körper des
Hahns angeschraubt sind.
Die Gruppe in die Löcher der Badewanne einfügen.
Die Gruppe mittels der entsprechenden Befestigungsbausätze befestigen.
Die exiblen Verbindungsschläuche aus den Steuerungen mit den Anschlüssen G1/2” der Kupferröhrchen
verbinden, und die Dichtungsringe einfügen.
INSTALACIÓN
Antes de introducir el grupo en los agujeros de la bañera asegúrense que las juntas de base se encuentran
en su propio asientos y que los exibles de alimentación estan bien atornillado al cuerpo del mezclador.
Posicionen el grupo sobre los agujeros de la bañera.
Fijen el grupo utilizando los correspondientes juegos de fijación.
Conectan los exos de acoplamiento, procedentes de los mandos, a las uniones G1/2” de los tubos de
cobre, interponiendo las juntas de cierre.
УСТАНОВКА
Перед тем, как вставить узел в отверстия ванны, убедитесь, что прокладки под основанием
правильно установлены в их гнездах, и что гибкие шланги надежно привинчены к корпусу крана.
Вставьте узел в отверстия ванны.
Закрепите узел соответствующими крепежными наборами.
Подключите поступающие от кранов гибкие шланги к штуцерам с трубной резьбой 1/2” на медных
трубках, устанавливая уплотнительные прокладки.

11
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Fig. 4
Fig. 5
Ch. 24 mm
Guarnizione filtro
Filter washer
Jointe filtre
Filterdichtung
Junta-filtro
Уплотнительная
прокладка фильтра
Fig. 6
Fig. 7
Fredda
Cold
Rosso
Red
Blu
Blue
Ch. 19 mm
Ch. 19 mm
Calda
Hot

12
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
INSTALLAZIONE
Collegare il essibile neutro nell’attacco inferiore del tubetto di rame G1/2”, interponendo la guarnizione
di tenuta. Una volta eseguito il tutto inserire l’estremità libera del essibile all’interno del cono porta
doccetta.
Collegare il essibile della doccetta al essibile che fuoriesce dal supporto, interponendo la guarnizione
di tenuta fornita in dotazione.
Collegare la doccetta all’altra estremità del essibile interponendo la guarnizione filtro.
Procedere al collegamento dei essibili alla rete idrica di alimentazione.
INSTALLATION
Connect the neutral hose to the lower G1/2” coupling of the copper tube, laying the tightness gasket in
between. Once the above is completed insert the clear end of the hose in the hand shower holder cone.
Connect the hand shower hose to the hose that comes out from the support, putting in between the
supplied tightness gasket.
Connect the hand shower to the other end of the hose putting in between the filter gasket.
Connect the hoses to the supply water network.
INSTALLATION
Connecter le exible neutre au raccord inférieur du tube en cuivre G1/2”, interposant la gaine d’étanchéité.
Ayant complété ce qui précède insérer l’extrémité libre du exible à l’intérieur du cône porte-douchette.
Connecter le exible de la douchette au exible qui sort du support, interposant la gaine d’étanchéité
fournie.
Connecter la douchette à l’autre extrémité du exible interposant la gaine filtre.
Procéder à la connexion des exibles au réseau hydrique d’alimentation.
INSTALLATION
Den neutralen exiblen Schlauch mit dem unteren Anschluss des Kupferröhrchens G1/2” verbinden, und
den Dichtungsring einfügen. Nach der Durchführung der oben beschriebenen Operationen, fügen Sie
das freie Ende des exiblen Schlauchs in den Kegel zum Halten der Handbrause ein.
Den exiblen Schlauch des Brausekopfs mit dem exiblen Schlauch verbinden, der aus der Stütze
herausgeht, und die serienmäßige Dichtung einfügen.
Den Brauskopf mit dem anderen Ende des exiblen Schlauchs verbinden und die Filterdichtung
einfügen.
Schließen Sie die exiblen Schläuche ans Versorgungswassernetz an.
INSTALACIÓN
Conectan el exo neutro a la unión inferior del tubo de cobre G1/2”, interponiendo la junta de cierre.
Finalizadas las operaciones anteriormente mencionadas, introduzcan la extremidad libre del exo al
interior del cono porta-ducha.
Conecten el exo de la ducha-teléfono al exo que sale del soporte, interponiendo la junta de cierre
incluida en el suministro.
Conecten la ducha-teléfono a la otra extremidad del exo interponiendo la junta filtro.
Conectan los exos a la red hídrica de alimentación.
УСТАНОВКА
Подключите нейтральный гибкий шланг к нижнему концу медного штуцера с трубной резьбой 1/2”,
устанавливая уплотнительную прокладку. Выполнив эти действия, вставьте свободный конец
гибкого шланга в конус держателя душа.
Подключите гибкий шланг душа к гибкому шлангу, выходящему из опоры, устанавливая входящую
в комплект уплотнительную прокладку.
Подключите душ к другому концу гибкого шланга, устанавливая уплотнение фильтра.
Подключите гибкие шланги к водопроводной сети.

13
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА
Fig. 8
Fig. 9
Fig. 11
Fig. 10
Fig. 12
APRIRE
OPEN
CHIUDERE
CLOSE

14
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА
FUNZIONAMENTO DEL DEVIATORE
Il dispositivo permette la deviazione del usso dell’acqua alla doccetta.
Per azionare il deviatore è sufficiente avviare la normale erogazione dell’acqua ed estrarre il pomolo
del deviatore verso l’esterno fino a ché l’acqua non uscirà dalla doccetta. Per ripristinare la condizione
iniziale basterà interrompere l’erogazione agendo sulla maniglia e il pomolo ritornerà automaticamente
in posizione di riposo.
BAFFLE OPERATION
The device allows diverting the water ow to the handshower.
To operate the deviator just start the ordinary water supply and lift off the diverter knob towards out until
the water wont exit from the hand-shower. So water will come out from the hand shower. To restore
the initial condition just stop the supply using the handle and the knob will return automatically in idle
position.
FONCTIONNEMENT DU DEVIATEUR
Le dispositif permet la déviation du ux de l’eau à la douchette.
Pour actionner le déviateur il suffit de démarrer le débit normal de l’eau et tirez le bouton du déecteur
de courant vers l’extérieur jusqu’à ce que l’eau sorte de la douchette. Ainsi l’eau sortira de la douchette.
Pour rétablir la condition initiale il suffira d’interrompre le débit et le bouton retournera automatiquement
en position de repos.
FUNKTIONIERUNG DER UMSTELLUNG
Das Gerät ermöglicht die Umleitung des Wasserstroms zu einem anderen Gerät, das mit der
Einzelsteuerung verbunden ist.
Um das Umstellventil zu betätigen braucht man nur die normale Wasserabgabe zu starten und den
Kugelgriff des Umstellventils so weit nach außen ziehen, bis das Wasser aus der Brause austritt. Auf diese
Weise wird das Wasser von die brausekopf auslaufen. Um den Anfangsstand wieder zu erreichen soll nur
die Wasserversorgung mittels des Handgriffs gestoppt werden, so dass der Knopf seine Ruheposition
wieder erreicht.
FUNCIONAMIENTO DEL DESVIADOR
El dispositivo permite la desviación del ujo del agua a la duchita.
Para accionar el desviador es suficiente empezar una normal erogación del agua y extraigan el pomo del
desviador hacia el exterior hasta que el agua no sale de la ducha-teléfono. De esta forma el agua saldrá
de la duchita. Para restablecer la condición inicial será suficiente interrumpir la erogación utilizando la
maneta y el pomo volverá automáticamente a la posición de reposo.
РАБОТА РАСПРЕДЕЛИТЕЛЯ
Это устройство обеспечивает переключение потока воды на душ.
Чтобы запустить девиатор, обеспечите нормальную подачу воды и выньте круглую ручку
девиатора кнаружи до тех пор, пока вода течет из ручного душа. В этом случае вода будет выходить
из ручного душа. Для восстановления начального состояния достаточно будет прекратить подачу
воды ручкой, после чего рукоятка автоматически вернется в исходное положение.

15
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
Art. 20036
Art. 20037

16
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
Art. 20038
Art. 20041

17
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

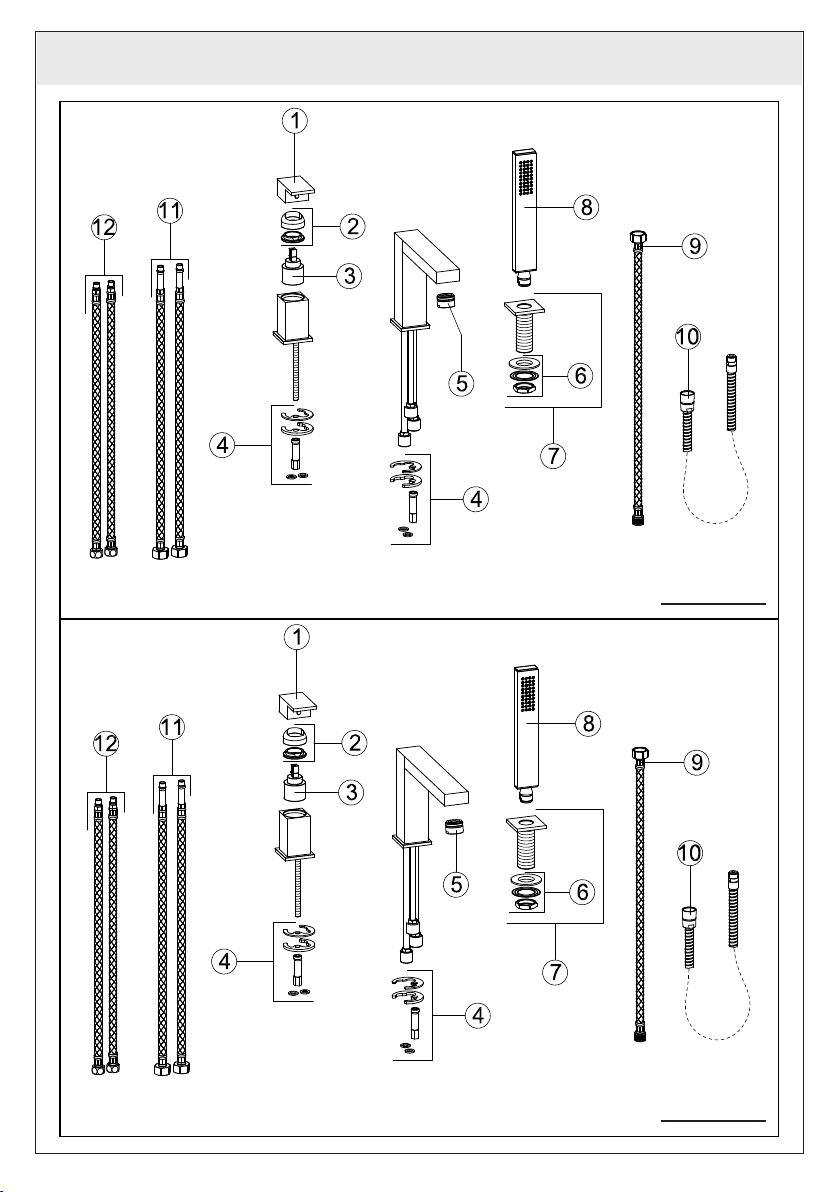

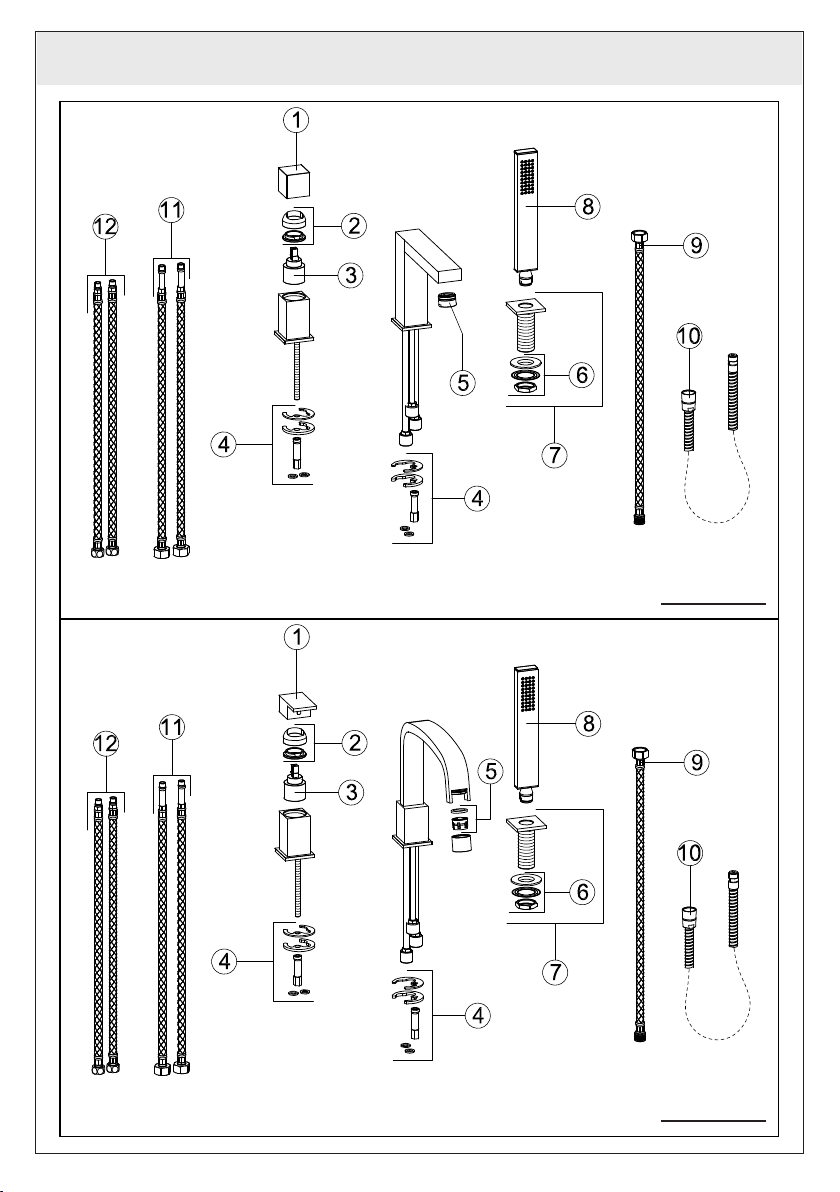

PARTI DI RICAMBIO:
1 - Maniglia completa
2 - Ghiera di serraggio cartuccia
3 - Cartuccia
4 - Set di fissaggio
5 - Aeratore
6 - Set di fissaggio per supporto doccetta
7 - Supporto doccetta
8 - Doccetta
9 - Flessibile di collegamento
10 - Flessibile della doccetta
11 - Flessibili di collegamento alla bocca
12 - Flessibili di alimentazione
SPARE PARTS:
1 - Complete lever
2 - Cartridge fastening ring nut
3 - Cartridge
4 - Fastening set
5 - Aerator
6 - Fastening set for shower support
7 - Hand shower support
8 - Handshower
9 - Connection flexible
10 - Flexible hose
11 - Spout connection hoses
12 - Supply hoses
PIèCES DE RECHANGE:
1 - Levier complet
2 - Virole de fixation cartouche
3 - Cartouche
4 - Set de fixage
5 - Mousseur
6 - Jeu de fixation pour support douchette
7 - Support douchette
8 - Douchette
9 - Flexible de liaison
10 - Flexible pour la douchette
11 - Flexibles de connexion à la bouche
12 - Flexible d’alimentation
ERSATZTEILE:
1 - Bediengriff komplett
2 - Verschraubung Kartusche
3 - Kartusche
4 - Befestigungsset
5 - Perlator
6 - Befestigungsbausatz für Halterung für
Handbrause
7 - Halterung der Handbrause
8 - Handbrause
9 - Verbindungschlauch
10 - Brauseschlauch
11 - Verbindungsschläuche für Auslauf
12 - Flexanschlußschlauch
PIEZAS DE REPUESTO:
1 - Palanca completa
2 - Virola de fijación del cartucho
3 - Cartucho
4 - Juego de fijación
5 - Aireador
6 - Juego de fijación para el soporte ducha-teléfono
7 - Soporte ducha-teléfono
8 - Ducha-teléfono
9 - Flexible de conexión
10 - Flexible de la ducha-teléfono
11 - Flexos de conexión al caño
12 - Flexibles de alimentación
ЗАПАСНЫЕ ЧАСТИ:
1 - Ручка в сборе
2 - Крепежная гайка картриджа
3 - Картридж
4 - Комплект крепления
5 - Аэратор
6 - Крепежный комплект держателя душа
7 - Держателя душа
8 - Душ
9 - Соединительный гибкий шланг
10 - Гибкий шланг душа
11 - Гибкие шланги для подключения к изливу
12 - Питательный шланг

18
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

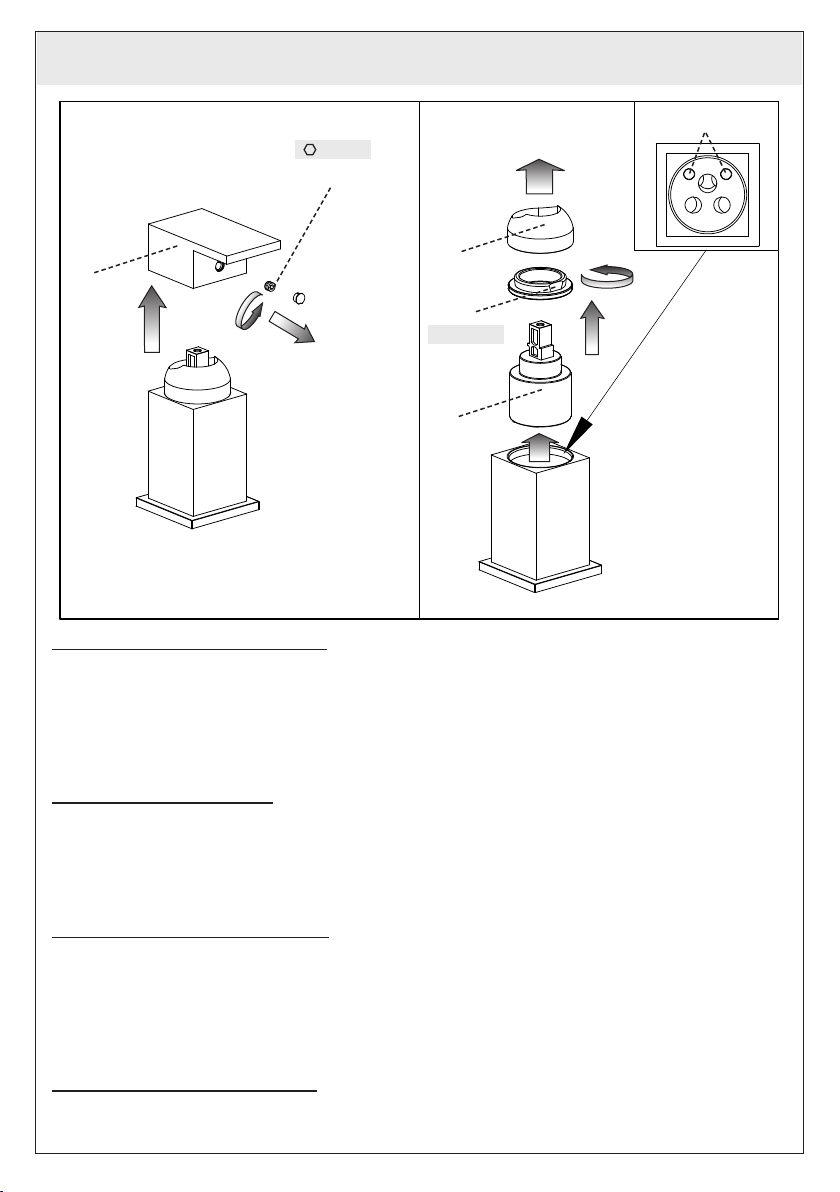

SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso.
Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando
una chiave a brugola, estrarre quindi la maniglia (B) sfilandola dalla cartuccia (E). Sollevare la ghiera
copricartuccia (C). Svitare la ghiera di fissaggio (D) e togliere la cartuccia (E) dal corpo del miscelatore.
Introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X) e che
le guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned off.
Remove the finish plug paying attention not to damage it and unscrew the screw (A) using an Allen key,
remove the handle (B) from the cartridge (E). Lift the finishing ring nut (C). Unscrew the fixing ring nut (D)
and take the cartridge (E) out form the mixer body. Put the new cartridge into the body, checking that the
two centering pins enter into the respective seats (X) and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’effectuer la substitution de la cartouche, vérifier que la connexion de l’eau est fermée.
Enlever le bouchon en finition faisant attention à ne pas l’abîmer et dévisser les grains de fixage (A)
utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartouche (E). Soulever la
virole de finition (C). Dévisser la virole de fixation (D) et enlever la cartouche (E) du corps de mitigeur.
Introduire enfin la cartouche nouvelle, en vérifiant que les deux pivots de centrage entrent dans les sièges
respectifs (X) et que les garnitures sont bien positionnées.
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist.
A
B
Fig. 13 Fig. 14
C
D
E
X
Ch. 28 mm
2,5 mm

19
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) unter Einsatz eines
Sechskantschlüssel losschrauben, dann den Griff (B) herausziehen, indem man ihn von der Kartusche
(E) abzieht. Die Nutmutter, welche die Kartusche (C) abdeckt, entfernen. Die Befestigungsnutmutter
(D) losschrauben und die neue Kartusche (E) vom Körper der Mischbatterie entfernen. Schließlich eine
neue Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden Zentrierstifte in ihrem Sitz
befinden (X) und das die Dichtungen korrekt positioniert sind.
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada.
Quiten el taponcito de acabado cuidando con no dañarlo y destornillen la clavija de fijación (A) utilizando
una llave de allén, extraigan la maneta (B) sacándola del cartucho (E). Levanten la virola cubre-cartucho
(C). Destornillen la virola de fijación (D) y extraigan el cartucho (E) del cuerpo del mezclador. Finalmente
introduzcan el cartucho nuevo, asegurándose que las dos clavijas de centraje se encuentren en su
asiento (X) y que las juntas estén posicionadas correctamente.
ЗАМЕНА КАРТРИДЖА
Перед заменой картриджа убедитесь, что подача воды перекрыта.
Снимите декоративную накладку, обращая внимание на то, чтобы не повредить ее, и отвинтите
стопорный винт (А) шестигранным ключом, после чего снимите ручку (В) с картриджа (Е).
Поднимите кольцо картриджа (С). Отвинтите крепежное резьбовое кольцо (D) и выньте картридж
(Е) из корпуса смесителя. Вставьте новый картридж, проверяя, чтобы два центровочных штифта
вошли в соответствующие гнезда (Х), и чтобы уплотнения были правильно установлены.

20
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

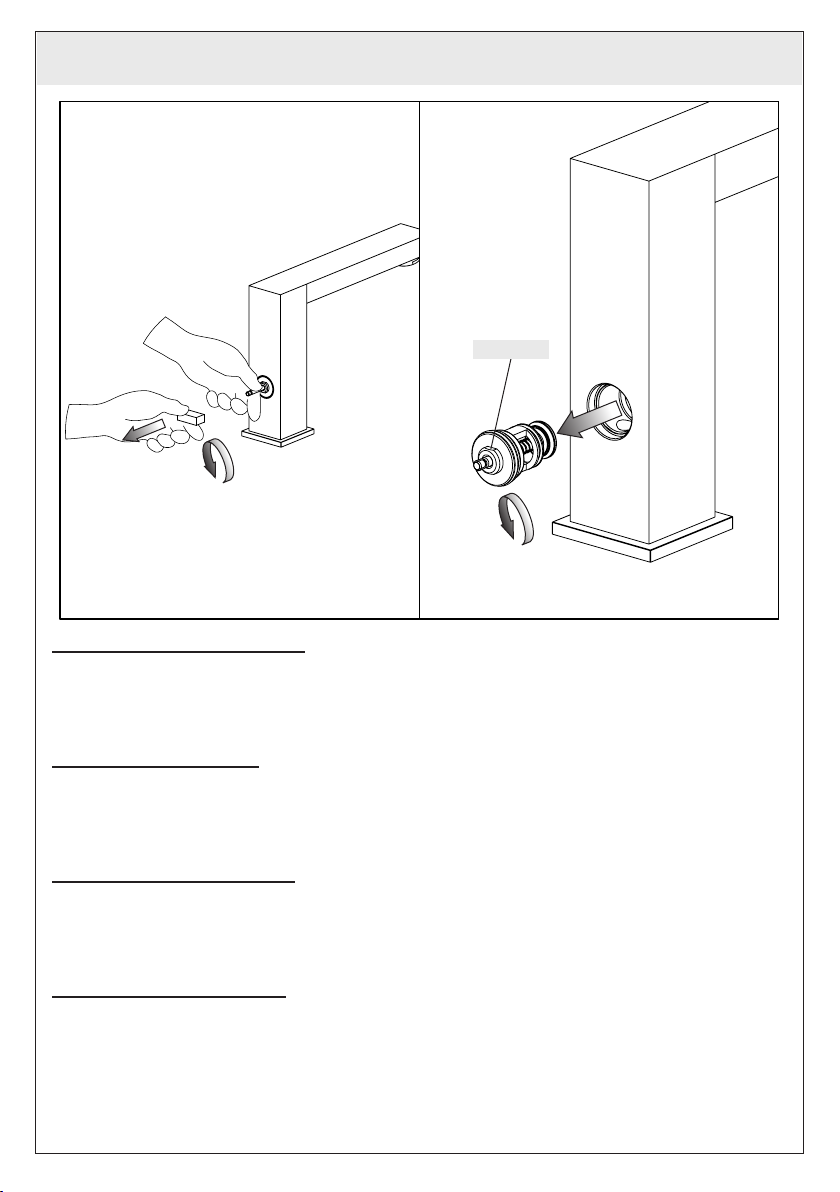

Fig. 15
SOSTITUZIONE DEL DEVIATORE
Prima di effettuare tale operazione assicurarsi che la rete idrica sia chiusa.
Tenere con una mano l’astina del deviatore per poter svitare agevolmente il pomolo. Svitare con
l’apposita chiave il deviatore danneggiato dalla propria sede e procedere alla sostituzione seguendo il
procedimento inverso allo smontaggio.
DIVERTER REPLACEMENT
Before carrying out this operation make sure that the water supply is turned off.
Keep with one hand the deviator stem in order to unscrew easily the knob. Unscrew with the specific
wrench the damaged deviator from its seat and carry on with the replacement following the procedure
opposite to disassembly.
SUBSTITUTION DU DEVIATEUR
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique sera fermée.
Tenir avec une main la tirette du déviateur pour pouvoir dévisser facilement le bouton. Dévisser avec
la clé spécifique le déviateur abîmé de son siège et procéder à la substitution en suivant la procédure
inverse au démontage.
WECHSEL DER UMSTELLUNG
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist.
Das Stäbchen der Umstellung mit einer Hand festhalten, um den Knopf leicht abschrauben zu können.
Die beschädigte Umstellung über den dazu bestimmten Schlüssel aus ihrem Sitz herausschrauben und
der Prozedur des Abmontierens umgekehrt wiederholen, um sie auszutauschen.
Fig. 16
Ch. 10 mm
