Gessi RETTANGOLO T 27037 User manual





RETTANGOLO T
Art. 27037
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure
and/or temperature MUST NEVER BE EXCEEDED, as it may damage and/or
cause ruptures and/or leakages and/or even break the product, and present a
potential hazard and danger to safety, health and/or property. Following are the
technical data with respect to the installation of Gessi plumbing products.
► Working pressure should not be lower than 0,5 bar (7,25 psi) and not be higher than
5 bar (72 Psi). In case of higher working pressure use a pressure reducer valve.
►Maximum test installation pressure: 8 bar (116 psi).
► Avoid major pressure differences between hot and cold water supply. Differences in
pressure, water with high mineral content, and soapy substances can corrode the
internal and external parts of the hoses and slowly weaken the materials thereby
causing leakage.
►Maximum working temperature for Gessi products is 70°C (158 °F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a
tool, hammer or for any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed
and tested by a professional plumber.
4 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be
attached to the product as they may present a health and safety hazard.
5 - WARNING!! PLEASE TAKE NOTICE THAT heavy objects should never be placed
on or dropped on the product as they may damage the same and cause splinters,
which may present a health and safety hazard.
6 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should
carefully read before installation and the installation procedure provided therein
must be properly followed and complied with.
7 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive
force should be avoided in order to prevent damage to the product and/or its
components and pieces. NEVER force a component or piece into another. NEVER
force screws or over tighten screws.
CAUTION - WARNING

3
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou
la température maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle
pourrait abîmer et/ou provoquer des ruptures et/ou des fuites et/ou des pannes
du produit et, donc, représenter un risque et danger potentiel pour la sécurité,
la santé et/ou les choses. Ci-dessous nous indiquons les données techniques
concernant l’installation des produits sanitaires Gessi.
► La pression de service ne doit pas être inférieure à 0,5 bar (7,25 psi) et supérieure
à 5 bar (72 Psi). En cas de pressions de service plus hautes utiliser une soupape
de réduction de la pression.
►Pression maximum d’essai à l’installation: 8 bar (116 psi).
► Eviter des différences de pression importantes entre l’alimentation de l’eau chaude
et celle de l’eau froide. Les différences de pression, l’eau avec une haute teneur
minérale et les substances savonnées peuvent corroder les parties internes
et externes des flexibles et, lentement, affaiblir les matières en provoquant des
fuites.
►La température maximum de service pour les produits Gessi est 70°C (158 °F).
2 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit ne doit
jamais être utilisé comme outil, marteau ou pour tout autre but, autre que celui
pour lequel il a été conçu.
3 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit doit
être toujours installé et testé par un plombier professionnel.
4 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles
électriques ne doivent jamais être reliés au produit car ils pourraient représenter
un danger pour la sécurité et la santé.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les objets lourds
ne doivent jamais être posés ou fait tomber sur le produit, car il peuvent provoquer
la projection d’éclats et représenter un danger pour la sécurité et la santé.
6 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le manuel
d’instructions doit être lu attentivement avant l’installation et que les procédures
d’installation prévues ici doivent être adéquatement suivies et respectées.
7 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant
l’installation, il faut éviter l’emploi d’une force excessive de sorte à éviter des
dommages au produit et/ou à ses composants et pièces. NE JAMAIS forcer un
composant ou une pièce à l’intérieur d’une autre. NE JAMAIS forcer les vis et ne
pas les serrer excessivement.
ATTENTION - AVERTISSEMENT

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión
y/o la temperatura máxima aconsejada NO TIENE QUE SER SUPERADA, ya
que podría dañar y/o causar rupturas y/o pérdidas y/o averías del producto y, por
lo tanto, representar un riesgo y un peligro potencial para la seguridad, la saludad
y/o la propiedad. A continuación Les proporcionamos los datos técnicos relativos
a la instalación de los productos de grifería Gessi.
► La presión de ejercicio no tiene que ser inferior a 0,5 bar (7,25 psi) y superior a 5
bar (72 Psi). En caso de presiones de ejercicio mayores, utilicen una válvula de
reducción de la presión.
►Presión máxima de ensayo durante la instalación: 8 bar (116 psi).
► Eviten grandes diferencias de presión entre la alimentación del agua fría y aquella
del agua caliente. Las diferencias de presión, el agua con una lato contenido mineral
y las sustancias jabonosas pueden corroer las partes interiores y exteriores de los
flexos y, lentamente, e, lentamente, debilitar los materiales causando pérdidas.
►La temperatura máxima de ejercicio para los productos Gessi es 70°C (158 °F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el
producto no tiene que ser utilizado como en lugar de herramienta, martillos o para
finalidades diferentes de aquellas para las cuales ha sido diseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene
que ser instalado y ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables
eléctricos no tiene que ser conectado al producto ya que podrían representar un
peligro para la seguridad y la salud.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca objetos
pesados no tienen que ser apoyados o dejados caer sobre el producto ya que
podrían causar la proyección de astillas y representar un peligro para la seguridad
y la salud.
6 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de
instrucción tiene que ser leído con cuidado antes de la instalación y que hay que
cumplir adecuadamente con los procedimientos de instalación proporcionados.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la
instalación, hay que evitar el uso de una fuerza excesiva de manera que se
puedan evitar daños del producto y/o componentes y piezas. NO fuercen NUNCA
un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA los
tornillos y no los cierren excesivamente.

5

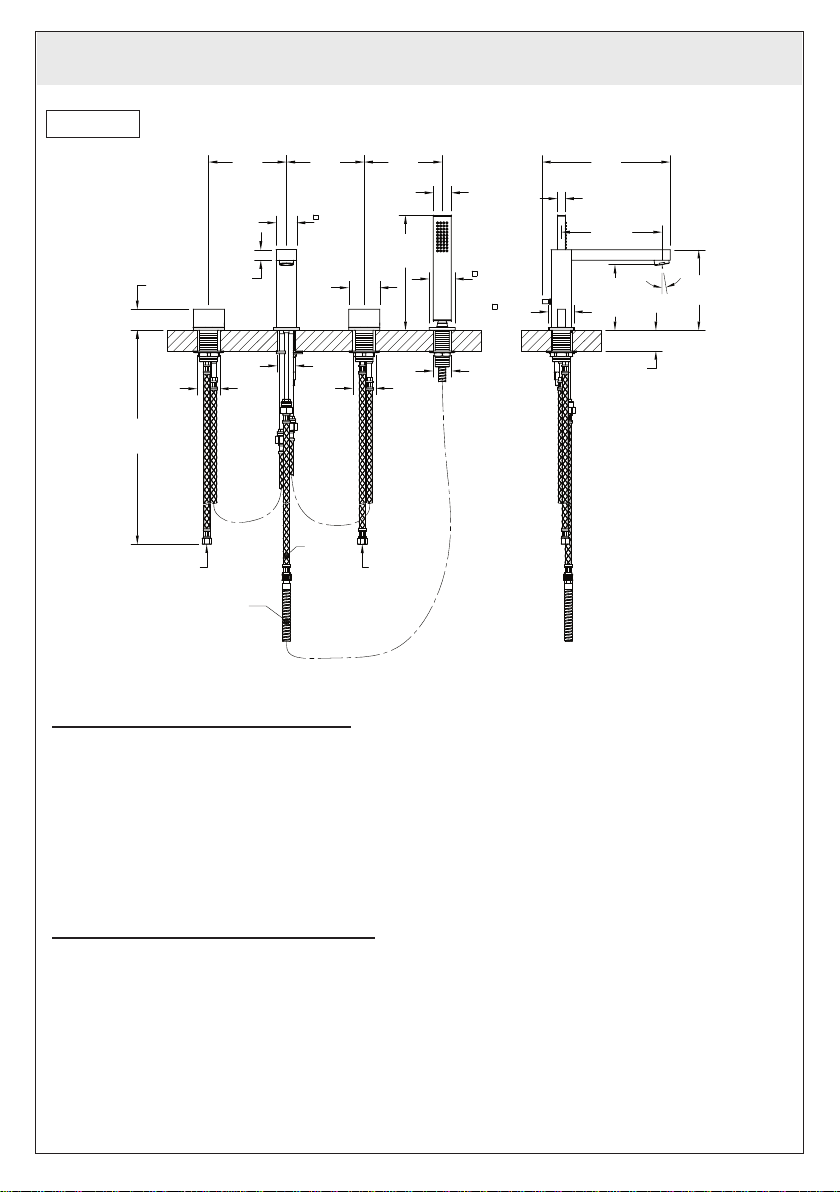

PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
1-5/8"
[40,5mm]
20-1/2"
[520mm]
2-3/8"
[60mm]
13/16"
[20mm]
1-9/16"
[40mm]
1-3/8"
[35mm]
3-15/16" to 7-7/8"
[100÷200mm]
1-15/16"
[50mm]
9-3/4"
[247mm]
9/16"
[15mm]
7-11/16"
[194,5mm]
5"
[126,5mm]
10°
6-1/8"
[155mm]
1-9/16" MAX
[40mm]
1-5/16" D.
[33,5mm]
1-3/8" D.
[35mm]
3-15/16" to 7-7/8"
[100÷200mm] 3-15/16" to 7-7/8"
[100÷200mm]
1-15/16"
[50mm]
1-3/8" D.
[35mm] 1-3/8" D.
[35mm]
8-3/4"
[222mm]
L= 19-11/16"
[500mm]
L= 59-1/16"
[1500mm]
9-16" - 24 UNEF 9-16" - 24 UNEF
Art. 27037

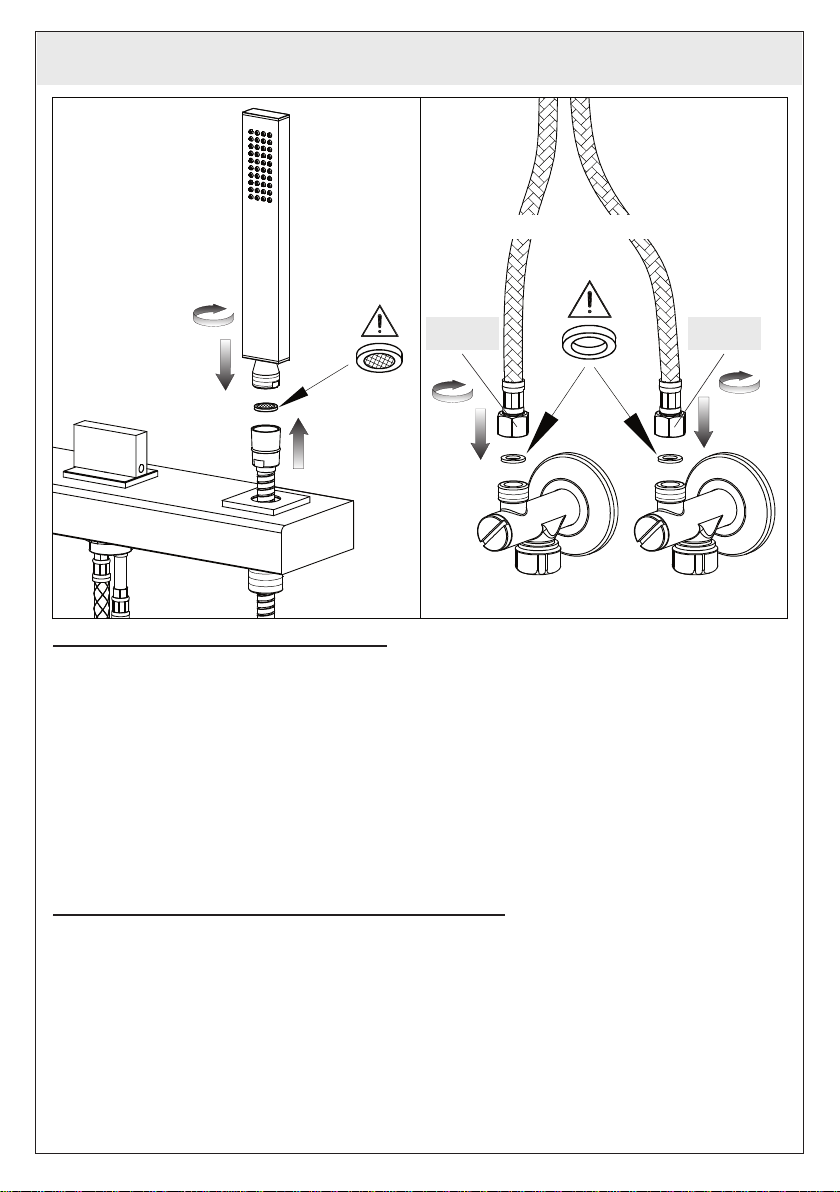

Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that
no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can en-
ter the mixer through the rinsed pipes or the general water plant and could damage the washers/ring
washers.
The warranty does not cover the claim on this product resulting from filter taps not being installed in the
main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S
LIMITED WARRANTY”.
Before the setting to work, unscrew the aerator and rinse it very well.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à an-
neau. Dans le but de garantir une longue durée du produit, instaure les robinets sous lavabo munis du
filtre et nettoie-les régulièrement.
La garantie ne couvre pas les mauvais fonctionnements de ce produit dans le cas où les robinets filtres
ne soient pas installés au réseau hydraulique central ou bien qu’ils soient installés avant les tubes d’ali-
mentation du robinet. Voir “LIMITATION DE GARANTIE”.
Avant la mise en fonction, dévisser l’aérateur et bien rincer.

6
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas
en los tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador
pueden entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Para garantizar un
plazo largo de vida del producto, instalen las llaves de paso con filtro debajo del lavabo y límpienlas
periódicamente.
La garantía no cubre reclamaciones sobre este producto que procedan del filtro de los grifos, el cual
no se instalò en el sistema hídrico principal o que no se instalò antes del tubo flexible de suministro del
grifo. Mirar los “ LIMITES DE GARANTIA DEL PRODUCTOR”.
Antes de la puesta en función, destornillen el regulador de flujo y enjuaguen muy bien.

7
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des flexibles.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
s flexibles.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- No cierren con herramienta.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- No empotren el tubo en la pared.
- Tighten the hose without any twis or tension.
- Ne pas installer le flexible en torsion ou en tension.
- No instalen el flexible torciéndolo o tensándolo.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant
the complete reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en
assure la complète fiabilité.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características declaradas de los
productos y asegura su perfecta fiabilidad.
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

8
- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
and subsquent flexible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer l’endommage-
ment de la tresse et l’éclat conséquent du flexible.
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del flexible.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
DN6 = 1” D. [25 mm]
DN8 = 1-3/16” D. [30 mm]
DN10 = 1-3/8” D. [35 mm]
DN13 = 1-3/4” D. [45 mm]
- Hand-tighten connectors with gasket seal (nuts) as more as possible, then apply 1/4 turn using
an appropriate wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main le plus possible, plus 1/4 de tour
avec une clé appropriée.
- Atornillen los racores con junta de cierre (tuercas) manualmente lo más posible, más un 1/4 de
vuelta con una llave adecuada.
- Do not expose the hose to lateral stress nor overtight by any tool. (Ex. during the installation of
the faucet stud or the drain pop-up lever).
- Après le montage il faut éviter des sollicitations latérales même moindres, avec n’importe quel
outil. (Ex. pendant la fixation du tirant ou de la tige de décharge).
- Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta (por ejemplo durante la fijación del tirante o de la varilla de desague).
Ø
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES

9
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
Art. 27037
Package content:
1 - Control
2 - Supply spout
3 - Handshower
4 - Fastening for control
5 - Fastening for supply spout
6 - Handshower support
7 - Flexible hose
8 - Connection flexible
Contenu de l’emballage:
1 - Commande
2 - Bouche de débit
3 - Douchette
4 - Fixation pour commande
5 - Fixation pour bouche de
débit
6 - Support douchette
7 - Flexible pour la douchette
8 - Flexible de liaison
Contenido del embalaje:
1 - Mando
2 - Caño de erogación
3 - Ducha -teléfono
4 - Fijación para mando
5 - Fijación para caño de ero-
gación
6 - Soporte para ducha-teléfono
7 - Flexible de la ducha teléfono
8 - Flexible de conexión
1
2
3
4
5
6
8
7
4
1

10
TOOLS FOR INSTALLATION - OUTILS NÉCESSAIRES POUR L’INSTALLATION
- HERRAMIENTA NECESARIA PARA LA INSTALACIÓN
7/16”
[11 mm] 15/16” [24 mm] 1-9/16” [40 mm]
5/8”
[16 mm] 1-1/4” [31 mm]

11
L= 19-11/16"
[500mm]
L= 59-1/16"
[1500mm]
G 1/2"
G 1/2"
G 1/2"
INSTALLATION - INSTALLATION - INSTALACIÓN
7/16”
[11 mm]
Fig. 1 Fig. 2
Fig. 3 Fig. 4
1-1/4”
[31 mm]
5/16”
[24 mm]
15/16”
[24 mm]
1-9/16”
[40 mm]
1-9/16”
[40 mm]

12
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 5 Fig. 6
INSTALLATION OF THE BATH-TUB GROUP
Before introducing the different components in the predisposed holes on the edge of the bath-tub,
check that the basis seals are well placed in their seats and that the feeding flexible hoses are well
screwed to the controls. Then introduce the components in the different seats and fix them by means
of the proper installation kits. Connect to the two longest tubes of the supply spout the hoses with cap
G1/2” coming from the controls laying the necessary gaskets in between. Take the hose 19-11/16”
[500mm] long from the package and screw it to the third tube of the spout always laying the tightness
gasket in between. Insert the hose for the handshower through its support and screw it to the free end
of the hose previously connected to the supply spout laying the adequate gasket in between. Connect
the hand shower to the other end of the hose putting in between the filter gasket. Connect supply hoses
to the water network paying attention to interpose tightness gaskets.
Open the water network and check there are no leakages.
INSTALLATION DU GROUPE AU BORD DE LA BAIGNOIRE
Avant d’insérer les divers composantes dans les trous prévus sur le bord de la baignoire, il faut s’assu-
rer que les joints de base soient bien placés dans leurs emplacements et que les flexibles d’alimen-
tation soient bien vissés au les commandes. Insérer donc les composantes dans les divers logements
et pourvoir à leur fixage au moyen des kits d’installation. Connecter aux deux tubes plus longs de la
bouche de débit les flexibles avec calotte G1/2” provenant de les commandes interposant les gaines
nécessaires. Prendre le flexible de longueur 19-11/16”[500mm] de l’emballage et le visser au troisième
tue de la bouche toujours interposant la gaine d’étanchéité. Insérer le flexible pour la douchette à tra-
vers le support de celle-ci et le visser à l’extrémité libre du flexible connecté avant à la bouche de débit
interposant la gaine appropriée. Connecter la douchette à l’autre extrémité du flexible interposant la
gaine filtre. Connecter les flexibles d’alimentation au réseau hydrique en veillant à interposer les gaines
d’étanchéité.
5/8”
[16 mm] 5/8” [16 mm]
Hot Cold
Red Blue

13
INSTALLATION - INSTALLATION - INSTALACIÓN
Ouvrir l’eau du réseau hydrique et vérifier qu’il n’y a pas de fuites.
INSTALACIÓN DEL GRUPO DE BORDE BAÑERA
Antes de introducir los diferentes componentes en los agujeros predispuestos sobre el borde de la
bañera, asegúrense que las juntas de bese estén bien posicionadas en sus propios asientos y que los
flexibles de alimentación estén bien atornillados a los mandos. Introduzcan los componentes en los di-
ferentes alojamientos y fíjenlos con la ayuda de los correspondientes juegos de instalación. Conecten
a los dos tubitos de erogación los flexos con casquete G1/2” procedentes de los mandos interponiendo
las juntas necesarias. Cojan el flexo de largo 19-11/16”[500 mm] que se encuentra en el embalaje y
atorníllenlo al tercer tubito del caño siempre interponiendo la junta de cierre. Introduzcan el flexo de la
ducha-teléfono a través del soporte de la misma y atorníllenlo a la extremidad libre del flexo anterior-
mente conectado al caño de erogación interponiendo la correspondiente junta. Conecten la ducha-
teléfono a la otra extremidad del flexo interponiendo la junta filtro. Conecten los flexos de alimentación
a la red hídrica cuidando con interponer las juntas de cierre.
Abran el agua de la red hídrica y verifiquen que no haya goteos.

14
Fig. 7 Fig. 8
Fig. 9 Fig. 10

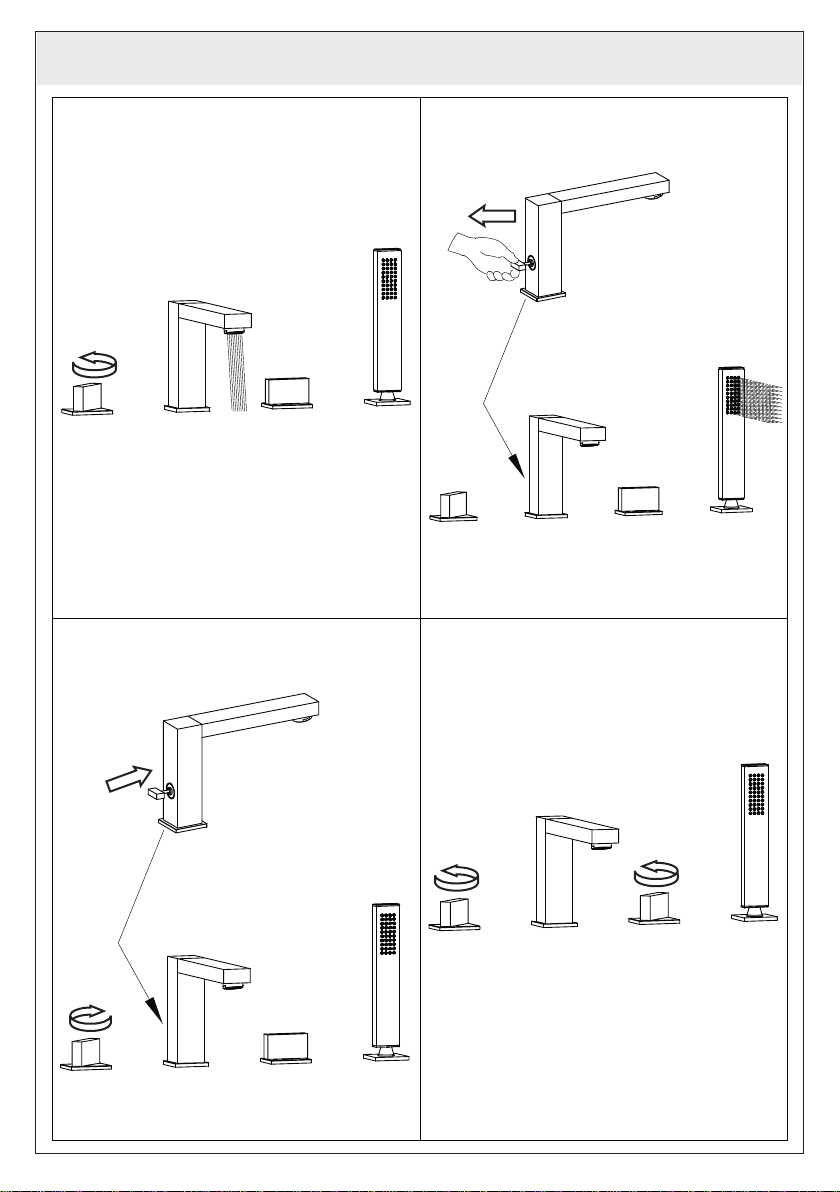

USE - USAGE - USO
COLD
HOT
ON
1
2
OFF

15
USE - USAGE - USO
USE
- If connections were properly made, to start the cold water supply turn the right handle. To start hot
water supply turn the left handle. To get mixed water turn proportionally both handles. The intensity
of the flow will be proportional anyway to handle rotation (ex. 90° with respect to the idle condition =
maximum flow intensity).
- In order to operate the diverter it’s enough to run the normal water distribution and pull the knob. In this
way the water will flow from the shower. To restore the initial condition, it will be sufficient to stop the
water distribution by means of the handle; the knob automatically will return to the rest position.
USAGE
- Si les connexions ont été faites correctement, pour démarrer le débit de l’eau froide tourner la poignée
de droite. Pour démarrer le débit de l’eau chaude tourner la poignée de gauche. Pour avoir de l’eau
mitigée il faut tourner proportionnellement les deux poignées. L’intensité du flux sera en tout cas
proportionnelle par rapport à la rotation de la poignée (ex. à 90° par rapport à la condition de repos =
maximum intensité du flux).
- Pour actionner le déviateur, il est suffisant de commencer la distribution normale de l’eau en tirant
le pommeau. De cette façon l’eau sortira de la douche. Pour rétablir la condition initiale, il faudra
interrompre la distribution de l’eau avec l’aide de la poignée et le pommeau retournera automatiquement
a la position de repos.
USO
- Si las conexiones han sido realizadas correctamente, para erogar el agua es suficiente girar la maneta
a la derecha. Para erogar agua fría giren la maneta a la izquierda. Para obtener agua mezclada es
necesario girar proporcionalmente ambas las manetas. La intensidad de flujo, en cualquier caso, será
proporcional a la rotación de la maneta (por ejemplo de 90° con respecto a la posición de reposo =
máxima intensidad de flujo).
- Para accionar el desviador es suficiente empezar la erogación normal del agua y tirar el pomo. De
esta forma, el agua saldrá de la ducha. Para restablecer la condición inicial será suficiente interrumpir
la erogación del agua con la ayuda de la maneta y el pomo volverá automáticamente a la posición
de reposo.

16

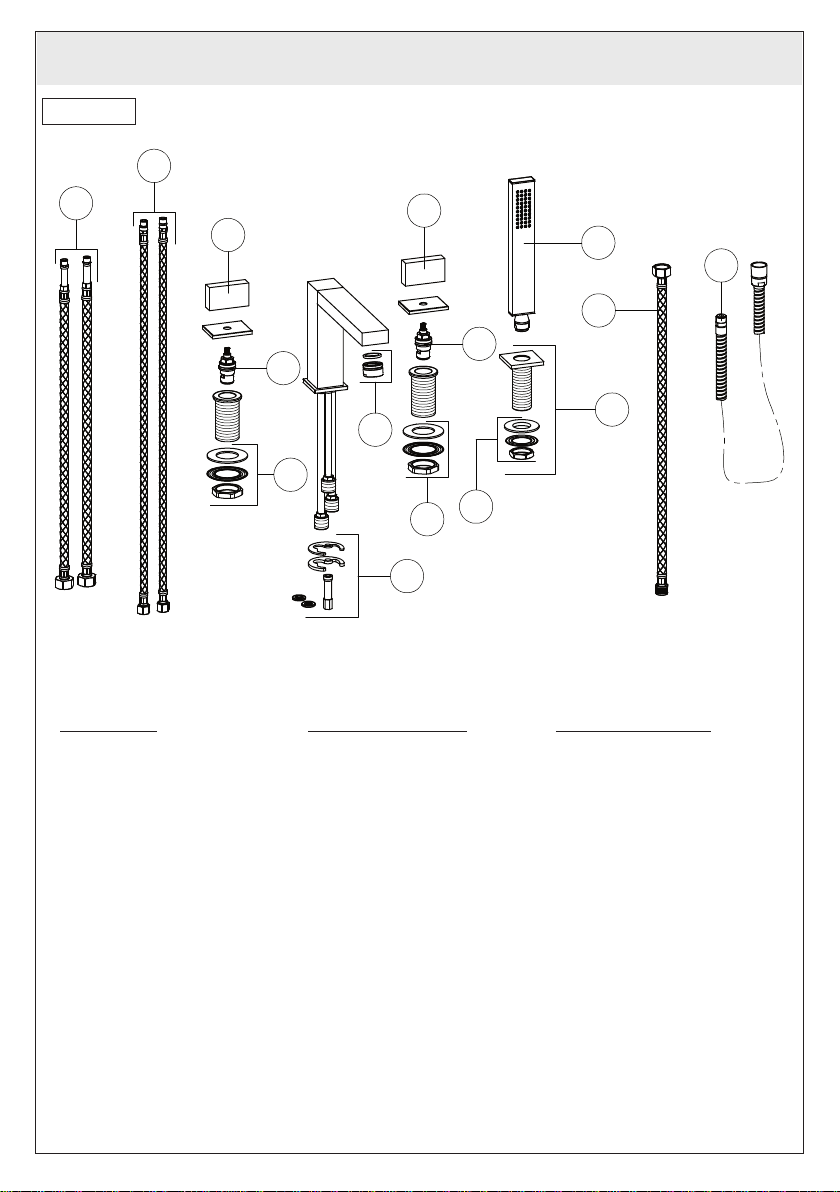

SPARE PARTS - PIÈCES DE RECHANGE - PIEZAS DE REPUESTO
1
2
6
7
9
5
11
10
12
8
4
1
2
3
3
Spare parts:
1 - Complete lever
2 - Headvalve
3 - Fastening for control
4 - Aerator
5 - Fastening for supply spout
6 - Handshower
7 - Handshower support
8 - Fastening for handshower
support
9 - Connection flexible
10 - Flexible hose
11 - Supply hoses
12 - Connection hoses to the
spout
Pièces de rechange:
1 - Levier complet
2 - Tête
3 - Fixation pour commande
4 - Mousseur
5 - Fixation pour bouche de
débit
6 - Douchette
7 - Support douchette
8 - Fixation pour support dou-
chette
9 - Flexible de liaison
10 - Flexible pour la douchette
11 - Flexibles d’alimentation
12 - Flexibles de connexion à la
bouche
Piezas de repuesto:
1 - Palanca completa
2 - Montura
3 - Fijación para mando
4 - Aireador
5 - Fijación para caño de ero-
gación
6 - Ducha -teléfono
7 - Soporte para ducha-teléfono
8 - Fijación para el soporte de
la ducha-teléfono
9 - Flexible de conexión
10 - Flexible de la ducha
teléfono
11 - Flexibles de alimentación
12 - Flexibles de conexión del
caño
Art. 27037

17
Fig. 1
Fig. 3
1/8”
[2 mm]
B
A
C
E
D
Fig. 2
Fig. 4
11/16”
[17 mm]
F
REPLACEMENT OF THE HEADVALVE - SUBSTITUTION DE LA TÊTE -
SUBSTITUCIÓN DE LA MONTURA

18
REPLACEMENT OF THE HEADVALVE - SUBSTITUTION DE LA TÊTE -
SUBSTITUCIÓN DE LA MONTURA
REPLACEMENT OF THE HEADVALVE
Before carrying out this operation make sure that the water supply is turned off.
Remove the finish cap (A) paying attention not to damage it and unscrew the pin (B) in order to remove
the handle (C). Disassemble the support (D) and remove the washer (E). Disassemble the headvalve
(F) by using a 11/16” [17 mm] key. Insert the new head valve and screw it firmly in its seat.
WARNING: During this procedure check that the supporting surfaces are clean from any impurities and
that the headvalve seals is correctly positioned.
Reassemble all in the opposite sequence.
SUBSTITUTION DE LA TÊTE
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique sera fermée.
Enlever le bouchon de finition (A) veillant à ne pas l’abîmer et dévisser le goujon (B) pour pouvoir ex-
traire la poignée (C). Démonter le support (D) et extraire la rondelle (E). Dévisser la téte (F) en utilisant
une clé de 11/16” [17 mm]. Insérer la tête nouvelle et le visser avec force dans son siège.
ATTENTION: Pendant cette procédure il faut s’assurer que les surfaces d’appui soient nettoyées par
des impuretés et du calcaire et que la garniture de la tête soit bien placée.
Assembler à nouveau le mélangeur en suivant le procédé inverse.
SUSTITUCIÓN DE LA MONTURA
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.
Quiten el taponcillo de acabado (A) cuidando con no dañarlo y destornillen la clavija de fijación (B)
para extraer la maneta (C). Desmonten el soporte (D) y suelten el florón (E). Destronillen la montura
(F) utilizando una llave de 11/16” [17 mm]. Introduzcan la nueva montura y atorníllenlo con fuerza en
su asiento.
CUIDADO: Durante este procedimiento asegúrense que las superficies de apoyo estén limpias de
impurezas y cal y que las juntas esté bien posicionada.
Vuelvan a ensamblar todo el conjunto procediendo con secuencia inversa.

19
REPLACING THE DEVIATOR - SUBSTITUTION DU DÉVIATEUR -
SUSTITUCIÓN DEL DESVIADOR
REPLACING THE DEVIATOR
Before carrying out this operation make sure that the water supply is turned off.
Keep with one hand the deviator stem in order to unscrew easily the knob. Unscrew with the specific
wrench the damaged deviator from its seat and carry on with the replacement following the procedure
opposite to disassembly.
SUBSTITUTION DU DÉVIATEUR
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique sera fermée.
Tenir avec une main la tirette du déviateur pour pouvoir dévisser facilement le bouton. Dévisser avec
la clé spécifique le déviateur abîmé de son siège et procéder à la substitution en suivant la procédure
inverse au démontage.
SUSTITUCIÓN DEL DESVIADOR
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.
Cojan con una mano la varilla del desviador para destornillar fácilmente el pomo. Destornillen de su
asiento, utilizando la llave correspondiente, el desviador dañado y sustitúyanlo según el procedimiento
inverso a aquello de desmontaje.
Fig. 5 Fig. 6
Fig. 7
3/8”
[10 mm]

20

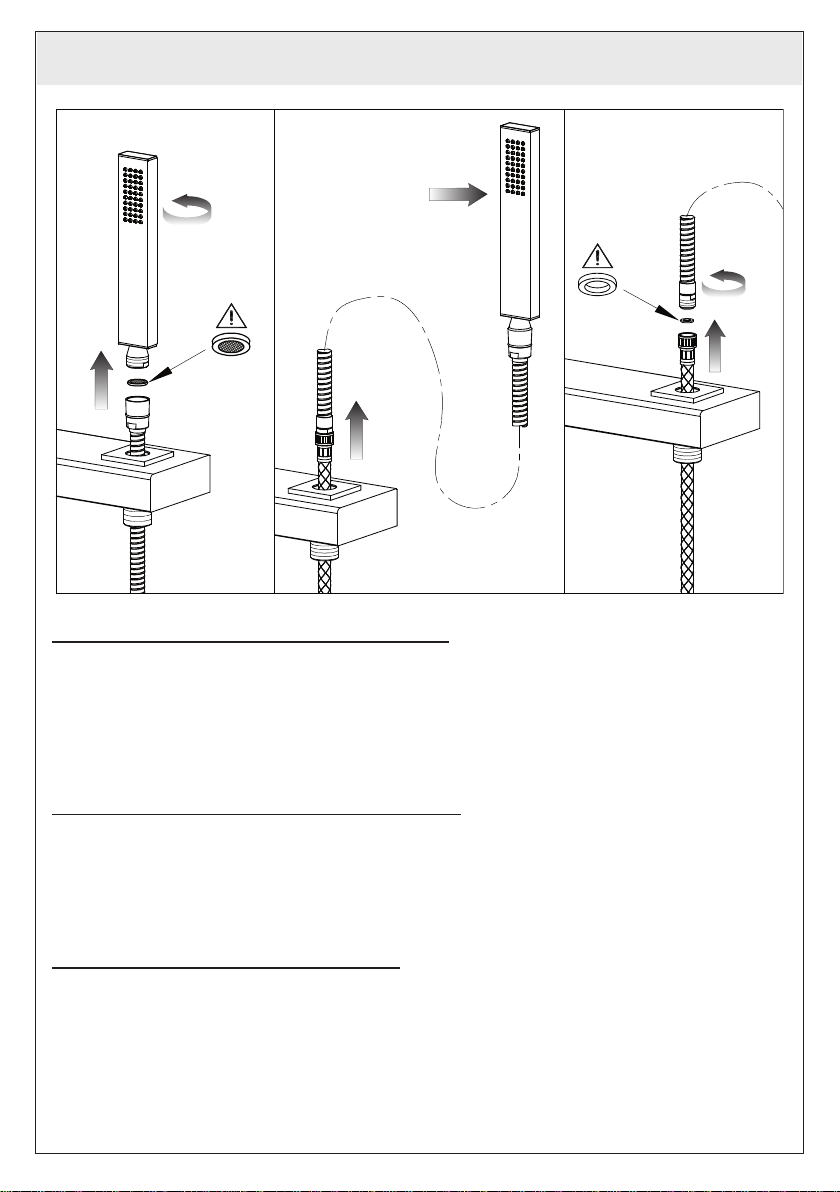

REPLACEMENT OF THE HANDSHOWER FLEXIBLE - REMPLACEMENT DU
FLEXIBLE DE LA DOUCHETTE - SUSTITUCIÓN DEL FLEXIBLE DE LA DUCHA
REPLACEMENT OF THE HANDSHOWER FLEXIBLE
Replacement of double-clinching hose The replacement of the double-clinching hose is possibile,
because it is equipped with a braided extension flexible device of 19-11/16” [500mm] which allows to
replace the former by extraction without having to disassemble the other parts of the mixer. In case
of replacement, remove the double-clinching flexible pipe completely as far as the union with the ex-
tension flexible device, then unscrew it. Replace the damaged pipe with a new one by applying the
opposite procedure.
REMPLACEMENT DU FLEXIBLE DE LA DOUCHETTE
Il est possible de remplacer le flexible avec un double agrafage, parce qu’il est pourvu d’un flexible avec
une rallonge tressée de 19-11/16” [500mm], ce qui permet le remplacement du flexible avec une ex-
traction sans démonter les autres parties du melangeur. En cas de remplacement il faut désenfiler com-
plètement le tuyau flexible avec un double agrafage jusqu’au raccord avec le flexible de prolongement,
donc le dévisser. Remplacer le tube endommagé avec un nouveau tube avec un procédé inverse.
SUSTITUCIÓN DEL FLEXIBLE DE LA DUCHA
La sustitución del flexible de doble grapa es posible porque está equipado de prolongación trenzada
de 19-11/16” [500mm], que permite la sustitución del primero al extraerlo sin que haga falta desmontar
las otras partes de la batería. En caso de sustitución extraigan completamente el tubo flexible de doble
grapa hasta su racor con el flexible de prolongación y luego destorníllenlo. Sustituyan el tubo dañado
con uno nuevo según el procedimiento contrario.
Fig. 8 Fig. 9 Fig. 10
