Gessi RETTANGOLO T 27043 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
RETTANGOLO T
Art. 27043

2
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!!PLEASETAKE NOTICETHATheavy objectsshould never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.
CAUTION - WARNING

3
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUSVOUSPRIONSDETENIR COMPTEQUElemanueld’instructionsdoitêtre
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.
ATTENTION - AVERTISSEMENT

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queserleídoconcuidadoantesdelainstalaciónyquehayquecumpliradecuadamenteconlos
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5

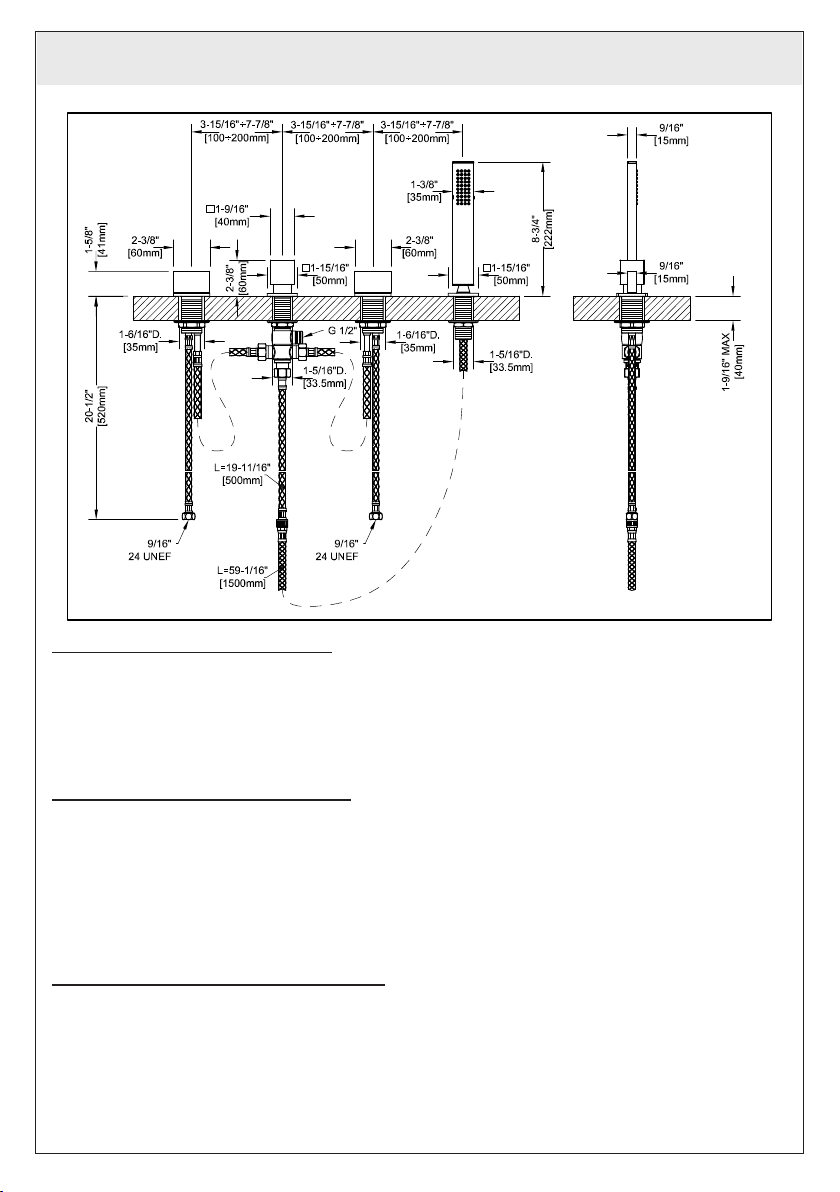

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers. The
warrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthemain
water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S LIMITED
WARRANTY”.
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,defaçon
qu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieurdestubes.
Atraverslestuyauteriesquinesontpasbienrincéesouàtraversl’installationhydriquegénérale,descorps
étrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.Danslebutdegarantir
unelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreetnettoie-lesrégulièrement.
Lagarantienecouvrepaslesmauvaisfonctionnementsdeceproduitdanslecasoùlesrobinetsltresne
soient pas installés au réseau hydraulique central ou bien qu’ils soient installés avant les tubes d’alimentation
du robinet. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosdealimentacióntienenqueserenjuagadosafondoantesdelainstalacióndelmezclador
demaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlostubos.Através
detuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpuedenentrarcuerposextraños
capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de vida del producto,
instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.Lagarantíanocubre
reclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualnoseinstalòenelsistema
hídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.Mirarlos“LIMITESDE
GARANTIADELPRODUCTOR”.

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

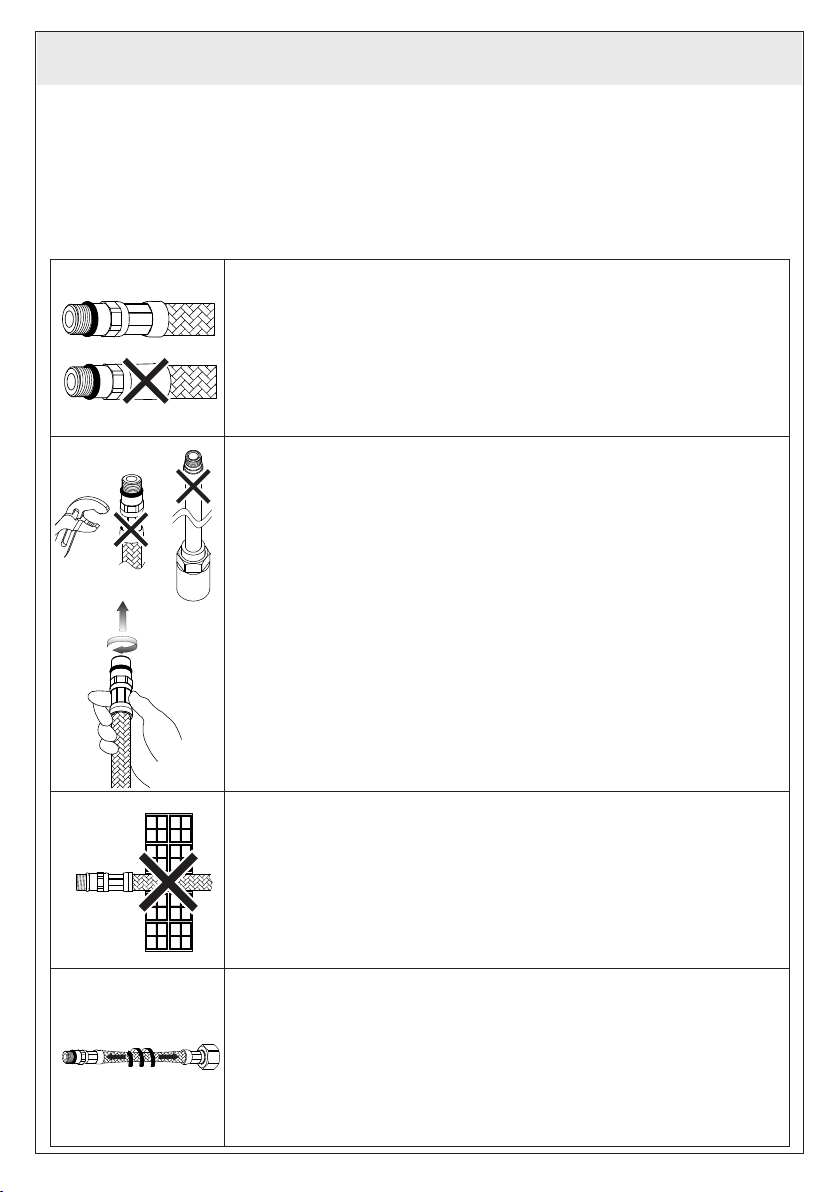

- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
-Avantl’installationcontrôlerlaprésenceetl’intégritédesagrafagesdesdeuxcôtésdesexibles.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos lados de los
exos.
- Do not use tools to tighten.
- Ne pas serrer avec des outils.
- No cierren con herramienta.
- Hand-tighten O-ring seal connectors until feeling a mechanical stop.
- Visserlesraccordsaveclejointtoriqueàlamain,jusqu’ásentirlabutéemécanique.
-AtornillenlosracoresconjuntaORmanualmentehastapercibiruncontactomecánico.
- Don’t set the hose in the wall.
- Ne pas encastrer la conduite dans le mur.
- No empotren el tubo en la pared.
- Tighten the hose without any twist or tension.
-Nepasinstallerleexibleentorsionouentension.
-Noinstalenelexibletorciéndolootensándolo.
- Complying with these indications will maintain the guarantee rights, ensures the declared properties of the products and
guarantees full reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en
assure la complète abilité.
- El respeto de dichas indicaciones salvaguarda los derechos de garantía, garantiza las características declaradas de los
productos y asegura su perfecta abilidad.
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

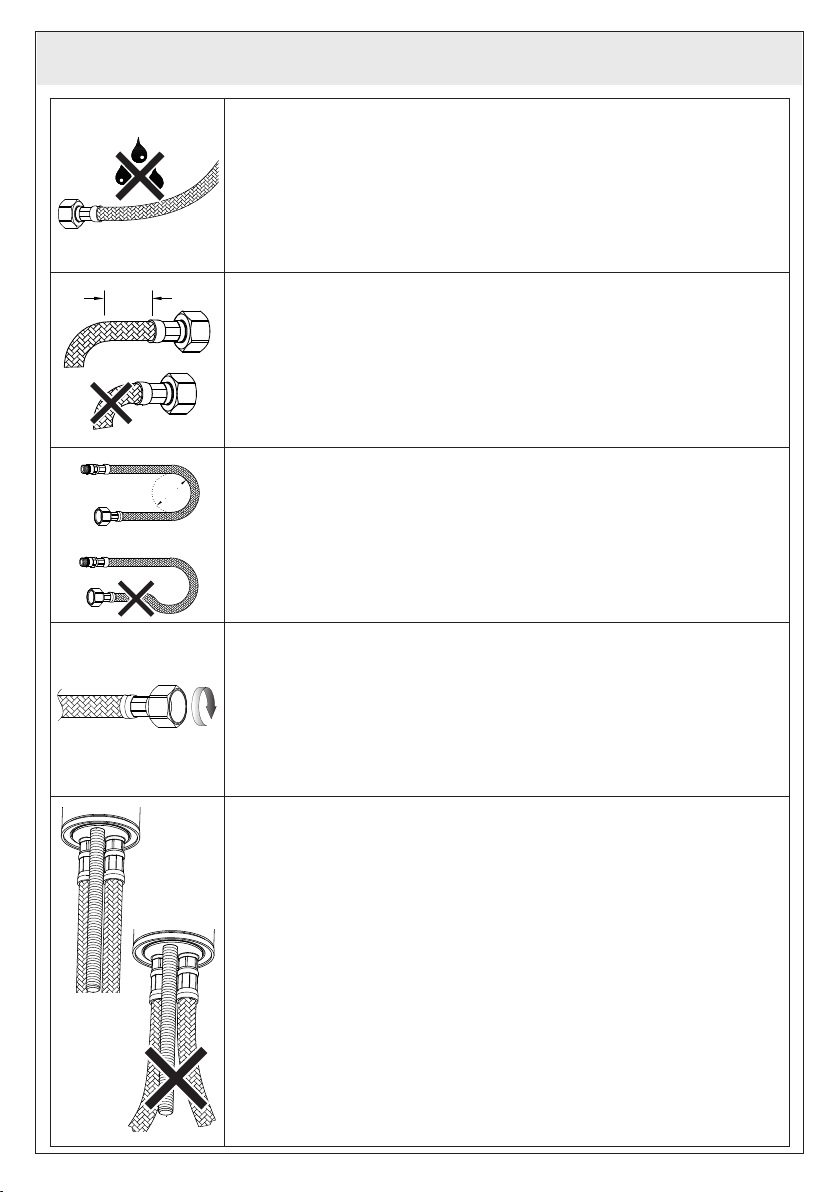

- Prolonged contact with any even low aggressive substance can cause external braid damage and
subsequent burst of the hose.
-Lecontactprolongéavecdessubstancesmêmepeuagressivespeutprovoquerladétériorationdela
tresseetl’éclatementconséquentduexible.
-Elcontactoprolongadoconsustancias,aunsipocoagresivas,puedeperjudicarlatrenzayprovocar
laconsecuenterupturadelexo.
- Before the start of the bend please leave a straight section twice the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
-Antesdeliniciodelacurvaturadejenuntramorectilíneodeporlomenos2veceseldiámetro
exterior.
-Maintainminimumbendradius(DN=nominalinternaldiameter):
-Respecterlerayonminimumdecourbure(DN=diamètreinternenominale):
-Respetenelradiomínimodecurvatura(DN=diámetrointernonominal):
DN6=Ø25mm
DN8=Ø30mm
DN10=Ø35mm
DN13=Ø45mm
-Tightenconnectorswithgasketseal(nuts)asmuchaspossibleplus1/4turnusinganappropriate
wrench.
-Visserlesraccordsaveclejointd’étanchéité(écrous)àlamainautantquepossible,plus1/4de
tour avec une clé appropriée.
-Atornillenlosracoresconjuntadecierre(tuercas)lomásposiblemanualmente,másun1/4de
vuelta utilizando una llave adecuada.
-Afterassemblyavoideventheslightestlateralstress(i.e.duringthefasteningofthetie-rodorof
thedrainpop-uplever).
-Après le montage il faut éviter la moindre sollicitation latérale, avec n’importe quel outil (ex.
pendantlaxationdutirantoudelatirettedevidange).
-Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta(porejemplodurantelajacióndeltiranteodelavarilladedesagüe).
Ø
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
1
2
3
6
7
4
5
8
9

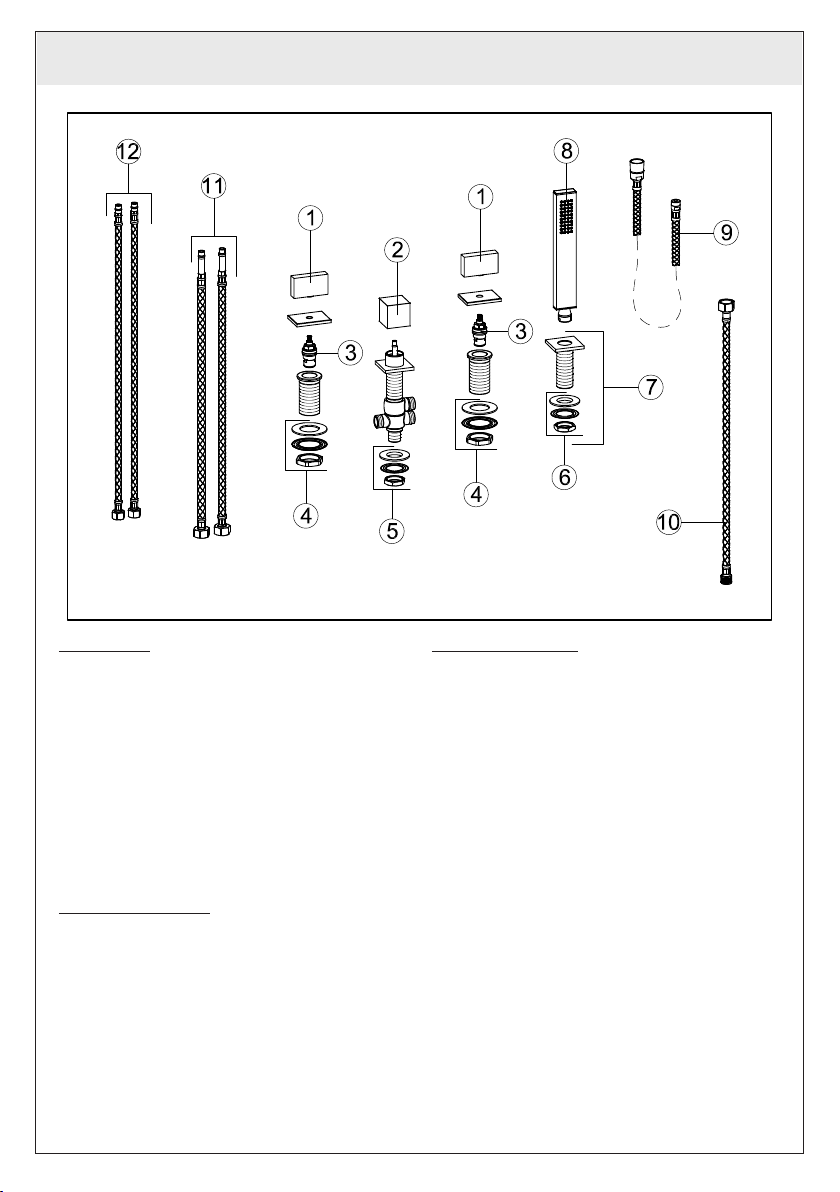

Package content:
1-Controlhandles
2 - Fastening set for control
3 - Diverter
4 - Diverter fastening set
5-Divertercomponents
6-Handshower
7 - Hand shower support
8-Connectionflexible
9 - Flexible hose
Contenu de l’emballage:
1-Poignéedecommande
2 - Jeu de fixation pour commande
3 - Deviateur
4 - Set de fixation pour déviateur
5-Composantspourdéviateur
6-Douchette
7 - Support douchette
8-Flexibledeliaison
9 - Flexible pour la douchette
Contenido del embalaje:
1-Manetasdemando
2-Juegodefijaciónparaelmando
3 - Desviador
4-Juegodefijaciónparadesviador
5-Componentesdesviador
6-Ducha-teléfono
7 - Soporte ducha-teléfono
8-Flexibledeconexión
9 - Flexible de la ducha-teléfono
1
2

9
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES

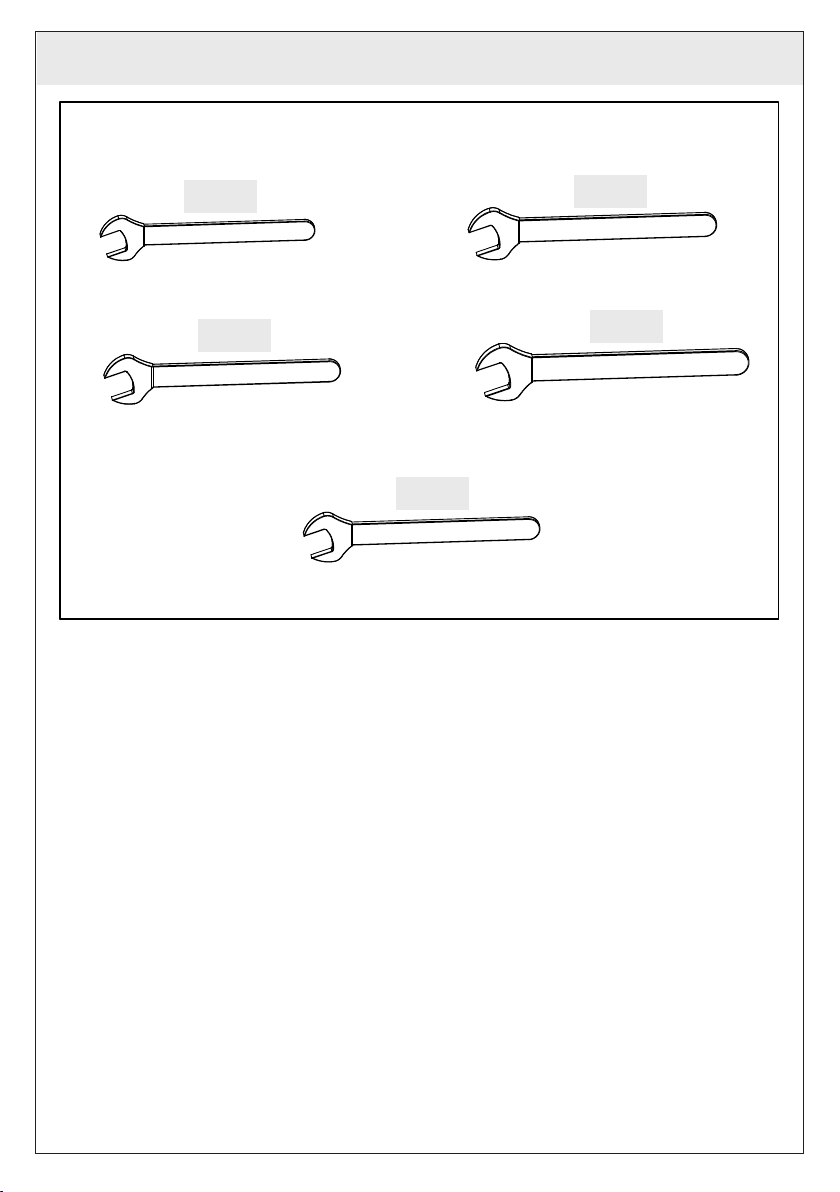

- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación
5/8”
[16 mm]
1”
[25 mm]
1-1/4”
[31 mm]
1-9/16”
[40 mm]
15/16”
[24 mm]

10
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 1
Fig. 2
Fig. 3 A1
A
A2
A3
A4
A5
A6
A7
A8
A9
A10
1-1/4”
[31 mm] 1-1/4”
[31 mm]
1-9/16”
[40 mm]
1-9/16”
[40 mm]
1”
[25 mm]

11
INSTALLATION - INSTALLATION - INSTALACIÓN
INSTALLATION
Before insert the group into the holes of the bathtub, make sure that the base gaskets are correctly
positionedinitsownrecessesandthatthesupplyexiblehosesarewatertightentothebodyofthetap.
Put the group in the holes of the bathtub.
Fasten the assembly with the respective fastening kits.
Assembly“A”shouldbeinsertedintheindicatedsequence:metalringA1,O-ringA2,crossA3,O-ring
B4,metalringA5,O-ringA6,crossA7,O-ringA8,metalringA9andnutA10.
INSTALLATION
Avantd’introduirelegroupedanslestrousdubassinilfauts’assurerquelejointesdebasesoyentbien
positionnéàsaplacesetquelestubesexiblesd’alimentationsoientbienvissésaucorpsdurobinet.
Insérer le groupe dans les trous du bassin.
Fixerlegroupeavecleskitsdexationrespectifs.
Legroupe“A”doitêtreinsérédanslaséquenceindiquée:baguemétalliqueA1,O-ringA2,croisillonA3,
O-ringA4,baguemétalliqueA5,O-ringA6,croisillonA7,O-ringA8,baguemétalliqueA9etecrouA10.
INSTALACIÓN
Antesdeintroducirelgrupoenlosagujerosdelabañeraasegúrensequelasjuntasdebaseseencuentran
ensupropioasientosyquelosexiblesdealimentaciónestanbienatornilladoalcuerpodelmezclador.
Posicionenelgruposobrelosagujerosdelabañera.
Fijenelgrupoutilizandoloscorrespondientesjuegosdejación.
Elgrupo“A”tienequeserintroducidosegúnlasecuenciaindicadaacontinuación:anillometálicoA1,
O-ringA2,crucetaA3,O-ringA4,anillometálicoA5,O-ringA6,crucetaA7,O-ringA8,anillometálico
A9ytuercaA10.

12
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 4
Fig. 5
Fig. 6
*= distribution device connection
*= liaison á le dispositif de distributión
*= connexión al dispositivo de erogación
*
G 1/2"
Fig. 7
15/16”
[24 mm]
15/16”
[24 mm]

13
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 8
INSTALLATION
Maketheconnectionsasindicated:connecttheconnectionhosescomingfromthecontrols,totheG1/2”
couplings of the spider, laying the tightness gaskets in between. Connect the neutral hose to the lower
G1/2”couplingofthespider,layingthetightnessgasketinbetween.
Once the above is completed insert the clear end of the hose in the hand shower holder cone.
MaketheappropriateconnectiontothesupplydevicethroughtheG1/2”couplingprovided.
Connect the hand shower hose to the hose that comes out from the support, putting in between the
supplied tightness gasket.
Connect the hand shower to the other end of the hose putting in between the gasket.
Connect the hoses to the supply water network.
INSTALLATION
Effectuerlesconnexionsainsiqu’indiqué:connecterlesexiblesdeconnexionprovenantdescommandes,
auxraccords G1/2”du croisillon,interposant lesgaines d’étanchéité. Connecter le exible neutre au
raccordinférieurducroisillonG1/2”,interposantlagained’étanchéité.
Ayantcomplétécequiprécèdeinsérerl’extrémitélibreduexibleàl’intérieurducôneporte-douchette.
EffectuerlaconnexionappropriéeaudispositifdedébitavecleraccordprévuG1/2”.
Connecterleexibledeladouchetteauexiblequisortdusupport,interposantlagained’étanchéité
fournie.
Connecterladouchetteàl’autreextrémitéduexibleinterposantlagaine.
Procéderàlaconnexiondesexiblesauréseauhydriqued’alimentation.
INSTALACIÓN
Efectúenlasconexionescomoindicado:conectanlosexosdeunión,procedentesdelosmandos,a
lasunionesG1/2”delacruceta,interponiendolasjuntasdecierre.Conectanelexoneutroalaunión
inferiordelacrucetaG1/2”,interponiendolajuntadecierre.
Finalizadas las operaciones anteriormente mencionadas, introduzcan la extremidad libre del exo al
interior del cono porta-ducha.
EfectúenlaconexiónaldispositivodeerogaciónconelauxiliodelaunióncorrespondienteG1/2”.
Conectenelexo de laducha-teléfonoalexoquesaledelsoporte,interponiendola junta decierre
incluida en el suministro.
Conectenladucha-teléfonoalaotraextremidaddelexointerponiendolajunta.
Conectanlosexosalaredhídricadealimentación.
5/8”
[16 mm]
5/8”
[16 mm]
Hot
Cold
Red
Blue

14
WORkING - FONCTIONNEMENT - FUNCIONAMIENTO
Fig. 9
Fig. 10
Fig. 11

15
WORkING - FONCTIONNEMENT - FUNCIONAMIENTO
BAFFLE OPERATION
The device allows diverting the water ow to the handshower. To operate the deviator just start the
ordinary water supply and pull the knob upward. So water will come out from the hand shower. To restore
theinitialconditionjuststopthesupplyusingthehandleandtheknobwillreturnautomaticallyinidle
position.
FONCTIONNEMENT DU DEVIATEUR
Ledispositifpermetladéviationduuxdel’eauàladouchette.Pouractionnerledéviateurilsuftde
démarrer le débit normal de l’eau et de tirer le bouton vers l’haute. Ainsi l’eau sortira de la douchette.
Pourrétablirlaconditioninitialeilsufrad’interrompreledébitetleboutonretourneraautomatiquement
en position de repos.
FUNCIONAMIENTO DEL DESVIADOR
Eldispositivopermiteladesviacióndelujodelaguaaladuchita.Paraaccionareldesviadoressuciente
empezar una normal erogación del agua y tirar el pomo hacia si mismos. De esta forma el agua saldrá
deladuchita.Pararestablecerlacondicióninicialserásucienteinterrumpirlaerogaciónutilizandola
maneta y el pomo volverá automáticamente a la posición de reposo.

16
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Spare parts:
1-Completelever
2 - Deviator handle
3 - Head valve
4 - Fastening set for control
5-Fasteningset
6-Fasteningsetforshowersupport
7 - Hand shower support
8-Handshower
9 - Flexible hose
10-Connectionflexible
11-Connectionflexiblehoses
12-Supplyhoses
Pièces de rechange:
1-Leviercomplet
2 - Poignée du déviateur
3-Tête
4 - Jeu de fixation pour commande
5-Setdefixage
6-Jeudefixationpoursupportdouchette
7 - Support douchette
8-Douchette
9 - Flexible pour la douchette
10-Flexibledeliaison
11-Flexiblesdeliaison
12-Flexibled’alimentation
Piezas de repuesto:
1-Palancacompleta
2 - Maneta del desviador
3 - Montura
4-Juegodefijaciónparaelmando
5-Juegodefijación
6-Juegodefijaciónparaelsoporteducha-teléfono
7 - Soporte ducha-teléfono
8-Ducha-teléfono
9 - Flexible de la ducha-teléfono
10-Flexibledeconexión
11-Flexiblesdeconexión
12-Flexiblesdealimentación

17
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Fig. 12 Fig. 13

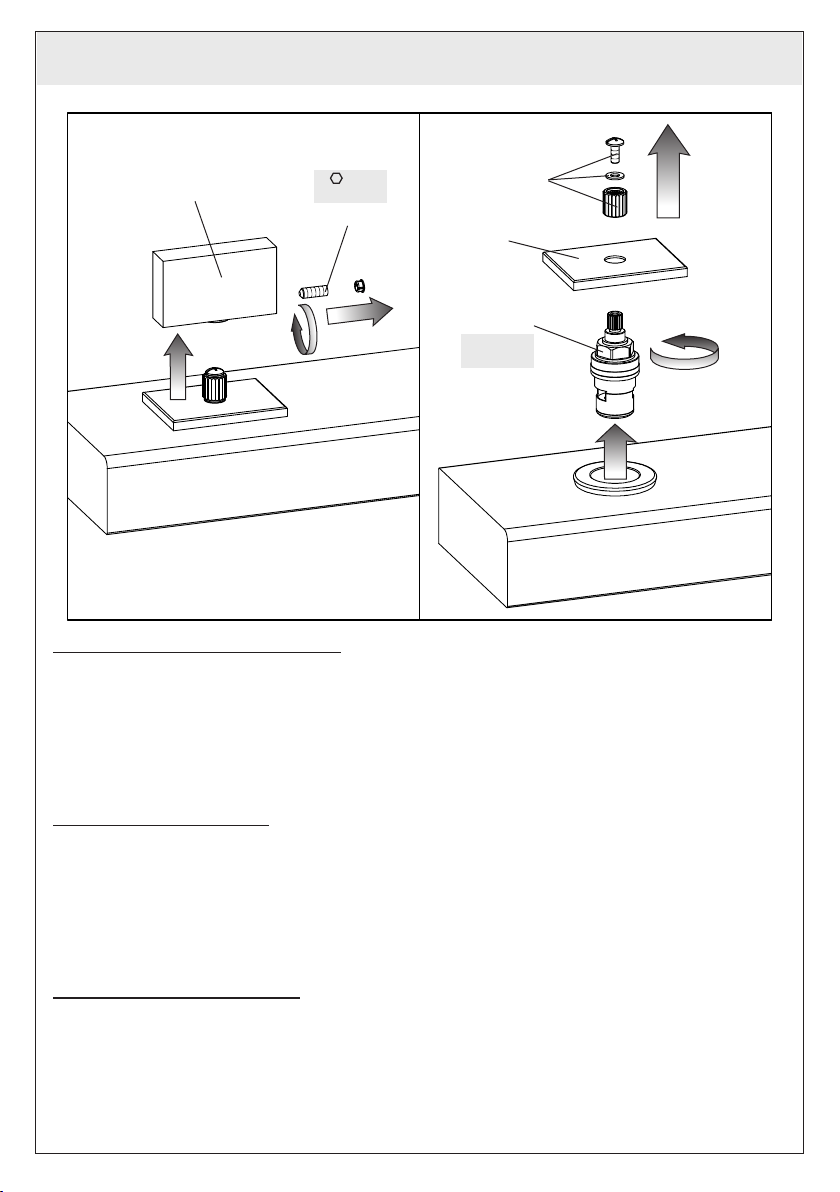

REPLACEMENT OF THE HEADVALVE
Before carrying out this operation make sure that the water supply is turned off.
Lift off the plug, loosenthefasteningpin(A)andremovethehandle(B).Disassemblethesupport(C)
andremovethewasher(D).Disassemblethescrewdown(E)byusinga17mmkey.Insertthenewhead
valve and screw it firmly in its seat.
WARNING: During this procedure check that the supporting surfaces are clean from any impurities and
that the screwdown seals is correctly positioned.
Reassemble all in the opposite sequence.
SUBSTITUTION DE LA TÊTE
Avant d’effectuer cette opération il faut s’assurer que l’eau du réseau hydrique soit fermée.
Enléverlebouchon,desserrerlegoujondefixation(A)etenleverlapoignée(B).Démonterlesupport(C)
etextrairelarondelle(D).Dévisserlasoupape(E)enutilisantunecléde17mm.Insérerlatêtenouvelle
et le visser avec force dans son siège.
ATTENTION : Pendant cette procédure il faut s’assurer que les surfaces d’appui soient nettoyées par
des impuretés et du calcaire et que la garniture de la tête soit bien placée.
Assemblerànouveaulemélangeurensuivantleprocédéinverse.
SUSTITUCIÓN DE LA MONTURA
Antesdelasustitucióndelcartucho,cierrenlaalimentaciónhídrica.
Quiteneltapon,aflojenla clavija de fijación(A)yquitenlamaneta (B). Desmonten el soporte(C)y
sueltenel florón(D).Destronillenlacabeza(E)utilizandounallavede17mm.Introduzcanlanueva
monturayatorníllenloconfuerzaensuasiento.
CUIDADO: Durante este procedimiento asegúrense que las superficies de apoyo estén limpias de
impurezas y cal y que las juntas esté bien posicionada.
Vuelvanaensamblartodoelconjuntoprocediendoconsecuenciainversa.
A
BC
D
E
1/8”
[2,5 mm]
11/16”
[17 mm]

18
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Fig. 14 Fig. 15

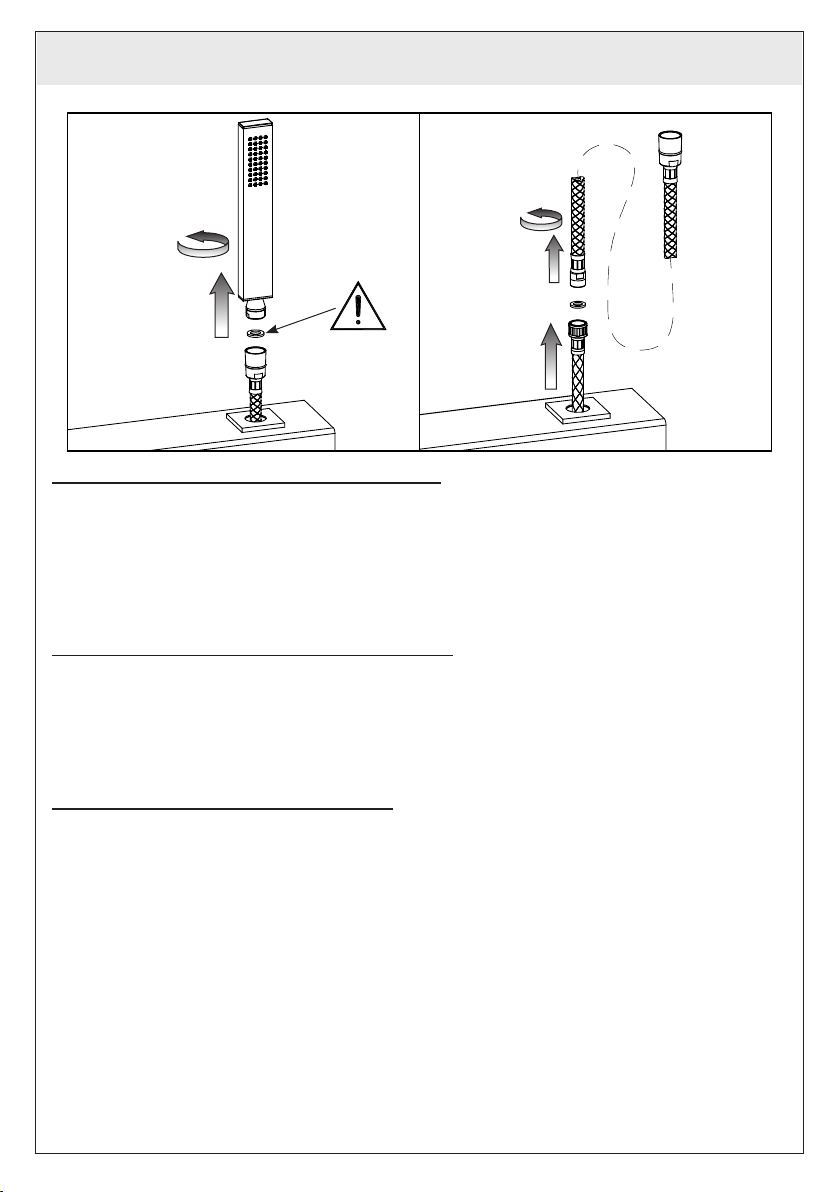

REPLACEMENT OF THE HANDSHOWER FLEXIBLE
Replacement of double-clinching hose The replacement of the double-clinching hose is possibile,
becauseitisequippedwithabraidedextensionexibledeviceof19-11/16"[500mm]whichallowsto
replace the former by extraction without having to disassemble the other parts of the mixer. In case of
replacement,removethedouble-clinchingexiblepipecompletelyasfarastheunionwiththeextension
exibledevice,then unscrew it.Replacethedamagedpipewithanewoneby applying theopposite
procedure.
REMPLACEMENT DU FLEXIBLE DE LA DOUCHETTE
Ilestpossiblederemplacerleexibleavecundoubleagrafage,parcequ’ilestpourvud’unexibleavec
unerallongetresséede19-11/16"[500mm],cequipermetleremplacementduexibleavecuneextraction
sansdémonterlesautrespartiesdumelangeur.Encasderemplacementilfautdésenlercomplètement
letuyauexible avec un doubleagrafagejusqu’auraccordavecleexibledeprolongement,donc le
dévisser. Remplacer le tube endommagé avec un nouveau tube avec un procédé inverse.
SUSTITUCIÓN DEL FLEXIBLE DE LA DUCHA
Lasustitucióndelexiblededoblegrapaesposibleporqueestáequipadodeprolongacióntrenzadade
19-11/16"[500mm],quepermitelasustitucióndelprimeroalextraerlosinquehagafaltadesmontarlas
otraspartesdelabatería.Encasodesustituciónextraigancompletamenteeltuboexiblededoblegrapa
hastasuracorconelexibledeprolongaciónyluegodestorníllenlo.Sustituyaneltubodañadoconuno
nuevosegúnelprocedimientocontrario.

19
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
MIxER CLEANING
Watercontainslimestoneindifferentqualities,whichremainskeptonthesurfacesoftheproduct,leaving
deposits after the water has been evaporated. It is possible to prevent the forming of limestone deposits
and to keep your product clean by drying it always with a soft cloth immediately after use. DETERGENTS,
SOLVENTS,CHEMICALAGENTS,ABRASIVESPONGES,WIREWOOL,ALCOHOL,ETC.SHOULD
NOT BE USED as these could irreparably damage products’ surfaces compromising their aesthetics,
brightnessandsatinizing.CLEANEXCLUSIVELYWITHWATERANDSOAPDRYINGTHEMWITHA
SOFTCLOTH.Cleanregularlytheaeratorlterafterhavingitdisassembledandafterhavingremoved
thelimestonewhichobstructstheoutlets.Whenusingspraysoap,splashrstonacleanclothorona
sponge, NEVER directly on the product.
NETTOYAGE DU MÉLANGEUR
L’eau contenant du calcaire en quantité variable, celui-ci après évaporation se retrouve en dépôt sur le
matériaudenition.Ilestpossibled’éviterunteldépôt,enessuyantlasurfaceavecunchiffondoux,
après utilisation. L’UTILISATION DE DETERGENTS, SOLVANTS, AGENTS CHIMIQUES, EPONGES
ABRASIVES, PAILLE METALLIQUE, ALCOOL, ETC. SONT INTERDITS au risque de détériorer
irrémédiablement la nition du produit, en compromettant l’esthétique, la brillance et le satinage.
NETTOYAGE EXCLUSIF A L’EAU ET AU SAVON, EN ESSUYANT AVEC UN CHIFFON DOUX.
Nettoyer régulièrement le ltre de l’aérateur, après l’avoir démonté avec précaution, pour éliminer le
calcaire qui en obstrue la grille. En cas d’utilsation de savon en spray, NE JAMAIS vaporiser directement
sur le produit mais sur un chiffon.
LIMPIEZA DEL MEZCLADOR
Elaguacontienecalencantidadesvariables,elcualquedaenlasuperciedelproducto,dejandounos
sedimentos después de la evaporación del agua. Es posible prevenir las formaciones de sedimentos
de cal y mantener el producto limpio, secándolo, inmediatamente después del uso, con un trapo. NO
TIENEN QUE SER UTILIZADOS DETERGENTES, DISOLVENTES, AGENTES QUÍMICOS, ESPONJAS
ABRASIVASOMETÁLICAS,ALCOHOL,ETC.queperjudicaríanirremediablementelassuperciesdel
productos, comprometiendo su estética, su brillo y el satinado. LIMPIEN EXCLUSIVAMENTE CON
AGUAYJABÓNSECANDOCONUNTRAPOSUAVE.Limpienperiódicamenteelltrodelaireadortras
haberlo desmontado y eliminado los sedimentos de cal que obstruyen las salidas. En el caso de que se
utilicejabónspray,pulverícenloantessobreuntrapolimpioosobreunaesponja,NUNCAdirectamente
sobre el producto.

ET41545-R0
