Gessi RETTANGOLO User manual

RETTANGOLO
Art. 20049
Art. 20067
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ

3
Art. 20049
Art. 20067
VISTA DA DIETRO
REAR VIEW
VUE POSTERIEURE
RÜCKANSICHT
VISTA POR DETRÁS
ВИД СЗАДИ
VISTA DA DIETRO
REAR VIEW
VUE POSTERIEURE
RÜCKANSICHT
VISTA POR DETRÁS
ВИД СЗАДИ
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

4
Prima dell’installazione e messa in funzione
Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del disposi-
tivo, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel dispositivo possono
entrare corpi estranei in grado di danneggiare guarnizioni/o-ring. Si raccomanda pertanto di dotare anche
l’impianto generale di ltri.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed carefully before the installation of the device so that there
won’t remain shavings, sealing or hemp residues, or other impurities inside the pipes. Through pipes not
thoroughly rinsed or through the general water network, in the device foreign bodies can enter that could
damage gaskets /o-ring. So lters should be installed also on the general system.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended
to install pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du dispositif, de
sorte que ils ne restent pas de copeaux, des restes de soudage ou de chanvre, ou d’autres impuretés à
l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le réseau hydrique général,
dans le dispositif peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring.On recom-
mande ainsi d’installer des ltres également sur le système général.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Bevor die Vorrichtung zu installieren, bitte spülen Sie die Zuleitungsröhre sorgfältig aus, um
alle Spannen, Schweiß- und. Hanfrückstände bzw. alle Verunreinigungen vom Inneren der Röhre zu
entfernen. Durch nicht sorgfältig gespülte Rohrleitungen bzw. durch das allgemeine Wassernetz können
Fremdkörper in den Korpen eintreten, die die Dichtungen bzw. die O-Ringe beschädigen können. Es ist
dann empfehlenswert, die allgemeine Anlage mit Filtern auszustatten.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empehlt
es sich Druckminderventile zu installieren)
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

5
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar el
dispositivo de manera que no haya virutas, residuos de soldadura o cáñamo u otras impurezas al interior
de los tubos. A través de los tubos no perfectamente enjuagados o de la red hídrica general pueden en-
trar en el dispositivo unos cuerpos extraños que pueden dañar guarniciones/o-rings. Les recomendamos
por lo tanto que instalen los ltros en la planta general también.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconseja-
mos instalar unos reductores de presión)
Перед установкой и началом использования
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,
рекомендуется оснастить фильтрами также и общую систему.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления).
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

6
Art. 20049
Art. 20067
G 1/2”
Calda / Hot
G 1/2”
Fredda / Cold
G1/2”
Uscita / Outlet
VISTA DA DIETRO
REAR VIEW
VUE POSTERIEURE
RÜCKANSICHT
VISTA POR DETRÁS
ВИД СЗАДИ
VISTA DA DIETRO
REAR VIEW
VUE POSTERIEURE
RÜCKANSICHT
VISTA POR DETRÁS
ВИД СЗАДИ
G 1/2”
Calda / Hot
G 1/2”
Fredda / Cold
G1/2”
2° Uscita / Outlet
G1/2”
1° Uscita / Outlet
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

7
Installazione corpo incasso
Prima di iniziare assicurarsi che l’acqua della rete idrica sia chiusa.
Per creare un corretto alloggiamento per il corpo incasso è necessario verificare gli ingombri effettivi dello
stesso e considerare le profondità di incasso minime e massime riportate sulla protezione in plastica pre-
installata sul corpo.
Built-in body installation
Before starting make sure the water network is off.
To create the proper seat for the built-in body check the actual overall sizes and consider the minimum
and maximum built-in depths shown on the plastic protection pre-installed on the body.
Installation corps encastrement
Avant de commencer s’assurer que l’alimentation du réseau de distribution est coupée.
Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements ef-
fectifs de celui-ci et considérer les profondeurs d’encastrement minimum et maximum indiquées sur la
protection en plastique pré-installée sur le corps.
Installation des Einbaukörpers
Bevor man beginnt, ist es sicherzustellen, dass die Wasserleitungen gesperrt sind.
Um eine korrekte Unterbringung für den Einbaukörper zu verwirklichen, muss man den effektiven Plat-
zbedarf dieser überprüfen und die Mindest- und Höchsteinbautiefen berücksichtigen, welche auf der
vorinstallierten Kunststoffschutzvorrichtung auf dem Einbaukörper angegeben sind.
Instalación cuerpo por empotrar
Antes de empezar asegúrense que el agua procedente de la red hídrica esté cerrada.
Para crear un alojamiento correcto del cuerpo por empotrar es necesario verificar las dimensione máxi-
mas del mismo cuerpo y tener en cuenta las profundidades por empotrar mínimas y máximas indicadas
sobre la protección de plástico pre-instalada sobre el cuerpo.
Установка встроенного корпуса
Перед началом убедитесь, что вода из водопроводной сети перекрыта.
Для изготовления правильного проема под встроенный корпус необходимо проверить его реальные
габаритные размеры и учесть минимальную и максимальную глубину встраивания, указанную на
пластиковой защите, установленной на корпус.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

8

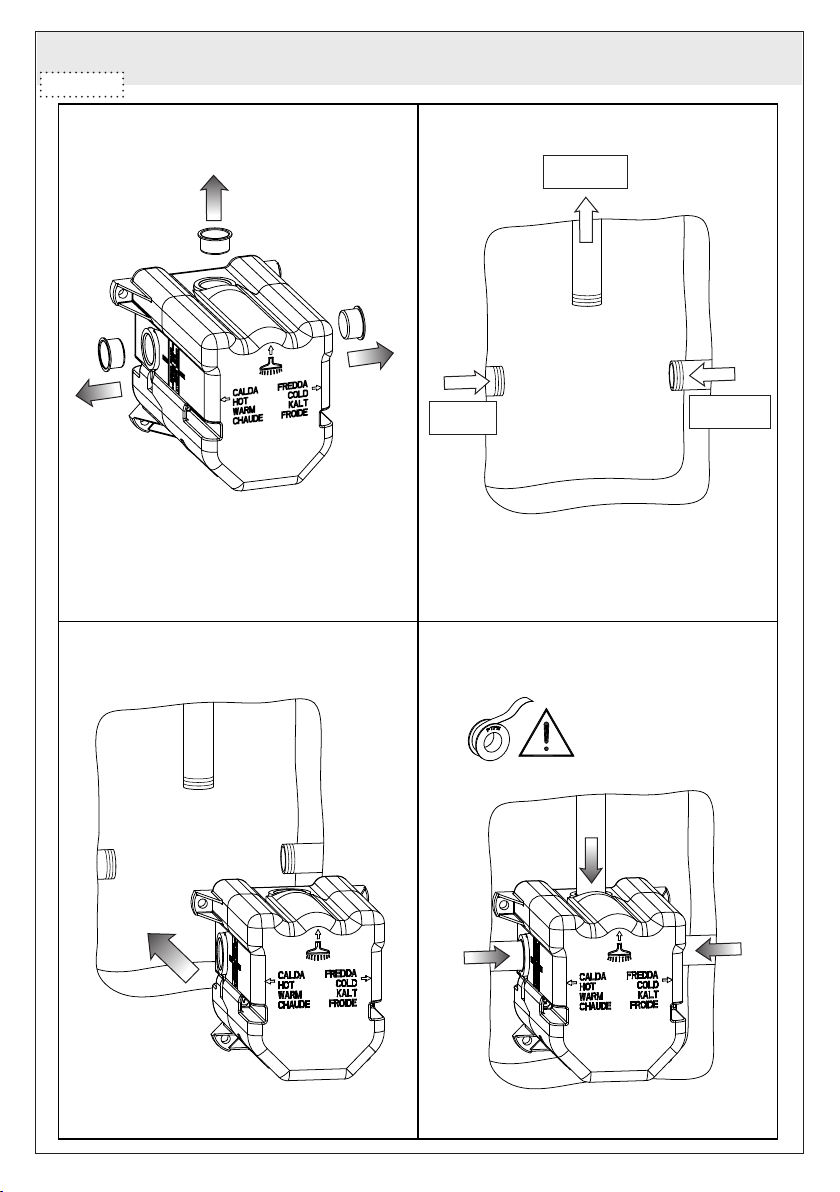

Fig. 1
Fig. 3 Fig. 4
Fig. 2
G 1/2”
Calda / Hot
G 1/2”
Fredda / Cold
G1/2”
Uscita / Outlet
Usare canapa o teflon
Use hemp or teflon
Employer chanvre ou teflon
Benutzen Sie Hanf oder Teflon
Usar cáñamo o teflón
Используйте лен или тефлон
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Art. 20049

9
Installazione corpo incasso (continua...)
Fig. 1 - Togliere i tappi di protezione dei filetti per permettere l’allacciamento alla rete idrica.
Fig. 2 - Posizionare le tubazioni della rete idrica utilizzando le connessioni preposte.
Fig. 3 - Inserire il corpo nel recesso precedentemente ricavato nel muro.
Fig. 4 - Effettuare l’allacciamento dei tubi di alimentazione al corpo seguendo le indicazioni riportate in
gura. E’ consigliabile utilizzare della canapa per garantire la tenuta sui letti (ATTENZIONE: tutti gli
attacchi posti sul corpo ad incasso hanno lettatura G 1/2” femmina).
Built-in body installation (continued...)
Fig. 1 - Remove protection plugs of threads to allow connection to the water network.
Fig. 2 - Position the pipes of the water network using the specific connections.
Fig. 3 - Insert the body in the slot previously obtained in the wall.
Fig. 4 - Connect the supply pipes to the body following the indications in the gure. We recommend using
hemp to guarantee tightness on the threads (WARNING: all connections on the built-in body have female
G 1/2” threads).
Installation corps encastrement (continue...)
Fig. 1 - Enlever les bouchons de protection des filets pour permettre la connexion au réseau hydrique.
Fig. 2 - Positionner les conduites du réseau hydrique utilisant les connexions préposées.
Fig. 3 - Insérer le corps dans la cavité précédemment obtenue dans le mur.
Fig. 4 - Effectuer la connexion des tubes d’alimentation au corps suivant les indications dans la gure.
On conseille d’utiliser du chanvre pour garantir l’étanchéité sur les lets (ATTENTION: toutes les conne-
xions situées sur le corps à encastrement ont un letage G 1/2” femelle).
Installation des Einbaukörpers (folgt...)
Abb. 1 - Die Schutzstopfen aus den Gewinden entfernen, um das Anschließen an das Wassernetz zu
ermöglichen.
Abb. 2 - Unter Verwendung der übergeordneten Schaltungen, die Zuleitungen der Wasserversorgung
positionieren.
Abb. 3 - Den Körper in die zuvor, in der Wand verwirklichten Aushöhlung einsetzen.
Abb. 4 - Die Versorgungsrohre an den Körper anschließen, wie im Bild gezeigt. Es ist empfehlenswert,
Hanf zu verwenden, um die Dichtheit der Gewinden zu gewährleisten (ACHTUNG: alle Befestigungen
des Einbau-Körpers sind mit einem Innengewinde G 1/2” ausgestattet).
Instalación cuerpo por empotrar (continúa...)
Fig. 1 - Quiten los taponcillos de protección de la las roscas para permitir la conexión a la red hídrica.
Fig. 2 - Posicionen la tubería de la red hídrica, utilizando las conexiones previstas.
Fig. 3 - Introduzcan el cuerpo en el nicho anteriormente realizado en la pared.
Fig. 4 - Conecten los tubos de alimentación al cuerpo, según las instrucciones indicadas en la gura. Les
aconsejamos que utilicen el cáñamo para asegurar la hermeticidad de las roscas (CUIDADO: Todos los
racores del cuerpo por empotrar tienen una rosca G 1/2” hembra).
Установка встроенного корпуса (продолжение...)
Рис. 1 - Снимите защитные заглушки резьбы, чтобы выполнить подключение к водопроводной
сети.
Рис. 2 - Установите трубы водопроводной сети, используя соответствующие подключения.
Рис. 3 - Вставьте корпус в проем, ранее выполненный в стене.
Рис. 4 - Выполните подключение водопроводных шлангов к корпусу, выполняя указания,
приведенные на рисунке. Для обеспечения герметичности на резьбе рекомендуется использовать
лен (ВНИМАНИЕ: все точки подключения на встроенном корпусе имеют внутреннюю трубную
резьбу 1/2”).
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

10
Fig. 5
Installazione corpo incasso (continua...)
Fig. 5 - Per installazioni su cartongesso o in condizioni con tubature non rigide, è ASSOLUTAMENTE NECES-
SARIO fissare le tubature il più vicino possibile al corpo incasso per evitare che questo si muova durante l’instal-
lazione delle parti esterne.
Built-in body installation (continued...)
Fig. 5 - For plasterboard installations or in conditions with non rigid pipes, it is ABSOLUTELY NECESSARY to
fasten the pipes as close as possible to the built-in body to avoid it shifts during the installation of external parts.
Installation corps encastrement (continue...)
Fig. 5 - Pour installations sur placoplâtre ou dans des conditions avec conduites non rigides, il est ABSOLUMENT
NECESSAIRE de fixer les conduites aussi proche que possible au corps encastrement pour éviter qu’il se dépla-
ce pendant l’installation des parties extérieures.
Installation des Einbaukörpers (folgt...)
Abb. 5 - Bei Installationen auf Gipspappe oder unter Bedingungen, in denen die Rohrleitungen nicht starr sind, ist
es UNBEDINGT ERFORDERLICH, dass man die Rohrleitungen so nah wie möglich an dem Einbaukörper fixiert,
um zu verhindern, dass sich dieser, während der Installation der externen Bestandteile bewegt.
Instalación cuerpo por empotrar (continúa...)
Fig. 5 - Para instalaciones en cartón-yeso o en condiciones de tubos no rígidos, es ABSOLUTAMENTE NECE-
SARIO fijar los tubos lo más cerca posible al cuerpo por empotrar para evitar que se mueva durante la instalación
de las partes externas.
Установка встроенного корпуса (продолжение...)
Рис. 5 - Для установки на гипсокартон или в условиях с нежесткими трубами НЕОБХОДИМО ОБЯЗАТЕЛЬНО
закрепить трубы как можно ближе к встроенному корпусу, чтобы не допустить его движение во время
установки наружных частей.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Art. 20049

11
Fig. 6
Fig. 8 Fig. 9
Fig. 7 OK!
OK!
NO!
NO!
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Art. 20049

12
Installazione corpo incasso (continua...)
Fig. 6-7 - Stabilizzare il corpo all’interno della parete individuando, con l’ausilio di una livella a bolla d’aria,
il corretto posizionamento.
A questo punto e’ opportuno eseguire un test per vericare che non ci siano perdite nell’impian-
to.
Fig. 8-9 - Murare completamente l’incasso aderendo il più possibile alla protezione in plastica dello
stesso. ATTENZIONE: verificare, a parete finita, di rientrare nelle misure minime e massime di incasso
indicate sulla protezione in plastica.
Built-in body installation (continued...)
Fig. 6-7 - Stabilize the body inside the wall identifying with the help of a spirit level, the proper positio-
ning.
Before next step carry out a test to check there are no leakages in the system.
Fig. 8-9 - Fully embed the built-in body in the wall as much as possible adhering to its plastic protection.
WARNING: check, with wall finished, that minimum and maximum built-in sizes shown on the plastic
protection are complied with.
Installation corps encastrement (continue...)
Fig. 6-7 - Stabiliser le corps à l’intérieur du mur identifiant, à l’aide d’un niveau à bulle, le positionnement
correct.
A ce point on peut effectuer un test pour vérier qu’il n’y a pas de fuites dans le système.
Fig. 8-9 - Maçonner complètement l’encastrement en adhérant autant que possible à la protection en pla-
stique de celui-ci. ATTENTION: vérifier, le mur étant fini, d’être dans les mesures minimum et maximum
d’encastrement indiquées sur la protection en plastique.
Installation des Einbaukörpers (folgt...)
Abb. 6-7 - Den Einbaukörper innerhalb der Wand stabilisieren, indem man unter Zuhilfenahme einer
Wasserwaage die korrekte Position ermittelt.
Nun ist es empfehlenswert, einen Test durchzuführen, um sicherzustellen, dass es keine Wasser-
verluste in der Anlage gibt.
Abb. 8-9 - Den Einbaukörper vollständig ummauern, wobei das Mauerwerk die Kunststoffschutzvor-
richtung des Einbaukörpers so dicht wie möglich umgeben muss. ACHTUNG: Überprüfen, dass die Min-
dest- und Höchstabmessungen der Einbautiefen, welche auf der Kunststoffschutzvorrichtung angegeben
sind, bei vollendeter Wand eingehalten werden.
Instalación cuerpo por empotrar (continúa...)
Fig. 6-7 - Estabilicen el cuerpo al interior de la pared individuando, con el auxilio de un nivel de burbuja
de aire, su correcto posicionamiento.
Llegados a este punto Les aconsejamos que efectúen un ensayo para vericar que no haya pér-
didas en la instalación.
Fig. 8-9 - Metan completamente la parte por empotrar en la pared asegurándola con fábrica, de manera
que adhiera lo más posible al plástico. CUIDADO: verifiquen, acabada la pared, que se hayan respetado
las medidas mínimas y máximas por empotrar indicadas en la protección de plástico.
Установка встроенного корпуса (продолжение...)
Рис. 6-7 - Закрепите корпус в стене, проверяя при помощи жидкостного уровня правильность
положения.
Затем рекомендуется провести проверку отсутствия течей в системе.
Рис. 8-9 - Полностью зацементируйте проем, как можно ближе к пластиковой защите.
ВНИМАНИЕ: после отделки стены проверьте соответствие минимальным и максимальным
размерам встроенной установки, указанным на пластиковой защите.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

13
Fig. 10
Fig. 12 Fig. 13
Fig. 11
Fig. 14
2.5 mm
2,5 mm
2.5 mm
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Art. 20049

14
Installazione delle parti esterne
Fig. 10 - Togliere la protezione in plastica dal corpo incasso.
Fig. 11-12 - Inserire la piastra di nitura e scorrerla no al muro. Si consiglia di sigillare con del silicone
(esente da acido acetico) il punto di congiunzione tra la parete piastrellata e la piastra di finitura. Assicurare
la piastra stessa al corpo mediante i grani in dotazione.
Fig. 13 - Introdurre a pressione il rosone di nitura sul corpo.
Fig. 14 - Inserire la maniglia sulla cartuccia no ad arresto meccanico, e ssarla con il grano in dotazione.
Inserire infine il tappino in finitura.
Installation of external parts
Fig. 10 - Remove plastic protection from built-in body.
Fig. 11-12 - Insert the nish plate and let it slide down to the wall. We recommend sealing with silicone (free
from acetic acid) the junction point between the tiled wall and the nish plate. Fasten the plate itself with the
dowels supplied.
Fig. 13 - Insert pressing the nish washer on the body.
Fig. 14 - Insert the handle on the cartridge down to the mechanical stop, and fasten it with the pin supplied.
Then insert the finish plug.
Installation des parties extérieures
Fig. 10 - Enlever la protection en plastique du corps encastrement.
Fig. 11-12 - Insérer la plaque de finition et la faire glisser jusqu’au mur. On conseille de sceller avec de la
silicone (exempte d’acide acétique) le point de jonction entre le mur carrelé et la plaque de finition. Fixer la
plaque elle-même au corps avec les goujons fournis.
Fig. 13 - Introduire à pression la rondelle de nition sur le corps.
Fig. 14 - Insérer la poignée sur la cartouche jusqu’à l’arrêt mécanique, et la xer avec le goujon fourni.
Insérer enfin le bouchon en finition.
Installation der externen Bestandteile
Abb. 10 - Die Kunststoffschutzvorrichtung vom Einbaukörper entfernen.
Abb. 11-12 - Die Abschlussplatte einsetzen und bis zur Wand verschieben. Es empfiehlt sich, den Verbin-
dungspunkt zwischen der gefliesten Wand und der Abschlussplatte mit Silikon (frei von Essigsäure) abzu-
dichten. Nun fixiert man, unter Einsatz der, in der Ausstattung enthaltenen Stifte, die Platte an der Wand.
Abb. 13 - Die Endbearbeitungsrosette auf den Körper einpressen.
Abb. 14 - Den Handgriff auf die Kartusche bis mechanischem Anschlag einfügen und ihn mittels des
serienmäβigen Stifts befestigen. Anschließend den Abschlussstopfen einsetzen.
Instalación de las partes externas
Fig. 10 - Remuevan la protección de plástico del cuerpo por empotrar.
Fig. 11-12 - Introduzcan la plancha de acabado y háganla deslizar hasta la pared. Les aconsejamos que
sellen con silicona (sin acido acético) el punto de conjunción entre la pared con baldosas y la plancha de
acabado. Aseguren la plancha al cuerpo con el auxilio de las clavijas de fijación incluidas en el suministro.
Fig. 13 - Introduzcan por presión el florón de acabado en el cuerpo.
Fig. 14 - Introduzcan la maneta sobre el cartucho hasta su tope mecánico y bloquéenla utilizando la clavija
de fijación. Finalmente coloquen el taponcillo de acabado.
Установка наружных частей
Рис. 10 - Снимите пластиковую защиту с встроенного корпуса.
Рис. 11-12 - Наденьте декоративную пластину и сдвиньте ее до стены. Рекомендуется
загерметизировать силиконом (не содержащим уксусную кислоту) шов между облицованной
плиткой стеной и декоративной пластиной. Прикрепите пластину к корпусу при помощи входящих в
комплект установочных винтов.
Рис. 13 - Установите с нажимом декоративную розетку на корпус.
Рис. 14 - Наденьте ручку на картридж до упора и закрепите ее стопорным винтом в комплекте.
Затем установите декоративную заглушку.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

15
Fig. 15
Fig. 17 Fig. 18
Fig. 16
Fig. 19
Cromo
Chrome Non Cromo
Non Chrome
Non Cromo
Non Chrome
2.5 mm
2.5 mm
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Art. 20049

16
Installazione delle parti esterne (NON in nitura CROMO)
Togliere la protezione in plastica dal corpo incasso (Vedi fig. 10).
Fig. 15 - Smontare l’anello coprighiera in nitura dal corpo incassato.
Fig. 16 -17 - Introdurre a pressione l’anello di nitura ed installare a pressione la nuova ghiera copricar-
tuccia in nitura.
Fig. 18-19 - Inserire la piastra di nitura e scorrerla no al muro. Si consiglia di sigillare con del silicone
(esente da acido acetico) il punto di congiunzione tra la parete piastrellata e la piastra di nitura. Assicu-
rare la piastra stessa al corpo mediante i grani in dotazione.
Introdurre a pressione il rosone di nitura sul corpo. Inserire la maniglia sulla cartuccia no ad arresto
meccanico, e ssarla con il grano in dotazione. Inserire infine il tappino in finitura (Vedi fig. 13-14).
Installation of external parts (NOT in CHROME nish)
Remove plastic protection from built-in body (See g. 10).
Fig. 15 - Disassemble the ring nut cover ring in nish from the built-in body.
Fig. 16-17 - Insert pressing the nish ring and insert pressing the new cartridge cover ring nut in nish.
Fig. 18-19 - Insert the nish plate and let it slide down to the wall. We recommend sealing with silicone
(free from acetic acid) the junction point between the tiled wall and the nish plate. Fasten the plate itself
with the dowels supplied.
Insert pressing the nish washer on the body. Insert the handle on the cartridge down to the mechanical
stop, and fasten it with the pin supplied. Then insert the finish plug (See fig. 13-14).
Installation des parties extérieures (PAS en finition CHROME)
Enlever la protection en plastique du corps encastrement (Voir fig. 10).
Fig. 15 - Démonter la bague couvre-virole en nition du corps encastré.
Fig. 16-17 - Introduire à pression la bague de nition et installer à pression la nouvelle virole couvre-
cartouche en nition.
Fig. 18-19 - Insérer la plaque de nition et la faire glisser jusqu’au mur. On conseille de sceller avec de la
silicone (exempte d’acide acétique) le point de jonction entre le mur carrelé et la plaque de nition. Fixer
la plaque elle-même au corps avec les goujons fournis.
Introduire à pression la rondelle de nition sur le corps. Insérer la poignée sur la cartouche jusqu’à l’arrêt
mécanique, et la xer avec le goujon fourni. Insérer enfin le bouchon en finition (Voir fig. 13-14).
Installation der externen Bestandteile (dieses gilt NICHT für die Fertigbearbeitung in CHROM)
Die Kunststoffschutzvorrichtung vom Einbaukörper entfernen (Siehe Abb. 10).
Abb. 15 - Der Abdeckring in aus dem Gründkörper entfernen.
Abb. 16-17 - Die Endkappe mit Druck einstecken und die Hutmutter der Kartusche mit Druck installie-
ren.
Abb. 18-19 - Die Abschlussplatte einsetzen und bis zur Wand verschieben. Es empfiehlt sich, den Ver-
bindungspunkt zwischen der gefliesten Wand und der Abschlussplatte mit Silikon (frei von Essigsäure)
abzudichten. Nun fixiert man, unter Einsatz der, in der Ausstattung enthaltenen Stifte, die Platte an der
Wand.
Die Endbearbeitungsrosette auf den Körper einpressen. Den Handgriff auf die Kartusche bis mechani-
schem Anschlag einfügen und ihn mittels des serienmäβigen Stifts befestigen. Anschließend den Ab-
schlussstopfen einsetzen (Siehe Abb. 13 - 14).
Instalación de las partes externas (NO en acabado CROMO)
Remuevan la protección de plástico del cuerpo por empotrar (Vean fig. 10).
Fig. 15 - Desmonten al anillo cubre-virola con acabado del cuerpo empotrado.
Fig. 16-17 - Introduzcan por presión el anillo de acabado e instalen por presión la nueva virola que cubre
el cartucho con acabado.
Fig. 18-19 - Introduzcan la plancha de acabado y háganla deslizar hasta la pared. Les aconsejamos que
sellen con silicona (sin acido acético) el punto de conjunción entre la pared con baldosas y la plancha
de acabado. Aseguren la plancha al cuerpo con el auxilio de las clavijas de fijación incluidas en el su-
ministro.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

17
Introduzcan por presión el florón de acabado en el cuerpo. Introduzcan la maneta sobre el cartucho
hasta su tope mecánico y bloquéenla utilizando la clavija de fijación. Finalmente coloquen el taponcillo
de acabado (Vean fig. 13 - 14).
Установка наружных частей (НЕ с ХРОМИРОВАННОЙ отделкой)
Снимите пластиковую защиту с встроенного корпуса (см. рис. 10).
Рис. 15 - Снимите декоративное кольцо круглой гайки с встроенного корпуса.
Рис. 16-17 - Установите с нажимом декоративное кольцо и установите с нажимом новое
декоративное кольцо картриджа.
Рис. 18-19 - Наденьте декоративную пластину и сдвиньте ее до стены. Рекомендуется
загерметизировать силиконом (не содержащим уксусную кислоту) шов между облицованной
плиткой стеной и декоративной пластиной. Прикрепите пластину к корпусу при помощи входящих
в комплект установочных винтов.
Установите с нажимом декоративную розетку на корпус. Наденьте ручку на картридж до упора и
закрепите ее стопорным винтом в комплекте. Затем установите декоративную заглушку (см. рис.
13 - 14).
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

18
Fig. 1
Fig. 3 Fig. 4
Fig. 2
G 1/2”
Calda / Hot
G 1/2”
Fredda / Cold
G1/2”
2 °Uscita / Outlet
Usare canapa o teflon
Use hemp or teflon
Employer chanvre ou teflon
Benutzen Sie Hanf oder Teflon
Usar cáñamo o teflón
Используйте лен или тефлон
G1/2”
1° Uscita / Outlet
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Art. 20067

19
Installazione corpo incasso (continua...)
Fig. 1 - Togliere i tappi di protezione dei filetti per permettere l’allacciamento alla rete idrica.
Fig. 2 - Posizionare le tubazioni della rete idrica utilizzando le connessioni preposte.
Fig. 3 - Inserire il corpo nel recesso precedentemente ricavato nel muro.
Fig. 4 - Effettuare l’allacciamento dei tubi di alimentazione al corpo seguendo le indicazioni riportate
in gura. E’ consigliabile utilizzare della canapa per garantire la tenuta sui letti (ATTENZIONE: tutti gli
attacchi posti sul corpo ad incasso hanno lettatura G 1/2” femmina).
Built-in body installation (continued...)
Fig. 1 - Remove protection plugs of threads to allow connection to the water network.
Fig. 2 - Position the pipes of the water network using the specific connections.
Fig. 3 - Insert the body in the slot previously obtained in the wall.
Fig. 4 - Connect the supply pipes to the body following the indications in the gure. We recommend using
hemp to guarantee tightness on the threads (WARNING: all connections on the built-in body have female
G 1/2” threads).
Installation corps encastrement (continue...)
Fig. 1 - Enlever les bouchons de protection des filets pour permettre la connexion au réseau hydrique.
Fig. 2 - Positionner les conduites du réseau hydrique utilisant les connexions préposées.
Fig. 3 - Insérer le corps dans la cavité précédemment obtenue dans le mur.
Fig. 4 - Effectuer la connexion des tubes d’alimentation au corps suivant les indications dans la gure.
On conseille d’utiliser du chanvre pour garantir l’étanchéité sur les lets (ATTENTION: toutes les conne-
xions situées sur le corps à encastrement ont un letage G 1/2” femelle).
Installation des Einbaukörpers (folgt...)
Abb. 1 - Die Schutzstopfen aus den Gewinden entfernen, um das Anschließen an das Wassernetz zu
ermöglichen.
Abb. 2 - Unter Verwendung der übergeordneten Schaltungen, die Zuleitungen der Wasserversorgung
positionieren.
Abb. 3 - Den Körper in die zuvor, in der Wand verwirklichten Aushöhlung einsetzen.
Abb. 4 - Die Versorgungsrohre an den Körper anschließen, wie im Bild gezeigt. Es ist empfehlenswert,
Hanf zu verwenden, um die Dichtheit der Gewinden zu gewährleisten (ACHTUNG: alle Befestigungen
des Einbau-Körpers sind mit einem Innengewinde G 1/2” ausgestattet).
Instalación cuerpo por empotrar (continúa...)
Fig. 1 - Quiten los taponcillos de protección de la las roscas para permitir la conexión a la red hídrica.
Fig. 2 - Posicionen la tubería de la red hídrica, utilizando las conexiones previstas.
Fig. 3 - Introduzcan el cuerpo en el nicho anteriormente realizado en la pared.
Fig. 4 - Conecten los tubos de alimentación al cuerpo, según las instrucciones indicadas en la gura. Les
aconsejamos que utilicen el cáñamo para asegurar la hermeticidad de las roscas (CUIDADO: Todos los
racores del cuerpo por empotrar tienen una rosca G 1/2” hembra).
Установка встроенного корпуса (продолжение...)
Рис. 1 - Снимите защитные заглушки резьбы, чтобы выполнить подключение к водопроводной
сети.
Рис. 2 - Установите трубы водопроводной сети, используя соответствующие подключения.
Рис. 3 - Вставьте корпус в проем, ранее выполненный в стене.
Рис. 4 - Выполните подключение водопроводных шлангов к корпусу, выполняя указания,
приведенные на рисунке. Для обеспечения герметичности на резьбе рекомендуется использовать
лен (ВНИМАНИЕ: все точки подключения на встроенном корпусе имеют внутреннюю трубную
резьбу 1/2”).
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

20
Fig. 5
Installazione corpo incasso (continua...)
Fig. 5 - Per installazioni su cartongesso o in condizioni con tubature non rigide, è ASSOLUTAMENTE NECES-
SARIO fissare le tubature il piu vicino possibile al corpo incasso per evitare che questo si muova durante l’instal-
lazione delle parti esterne.
Built-in body installation (continued...)
Fig. 5 - For plasterboard installations or in conditions with non rigid pipes, it is ABSOLUTELY NECESSARY to
fasten the pipes as close as possible to the built-in body to avoid it shifts during the installation of external parts.
Installation corps encastrement (continue...)
Fig. 5 - Pour installations sur placoplâtre ou dans des conditions avec conduites non rigides, il est ABSOLUMENT
NECESSAIRE de fixer les conduites aussi proche que possible au corps encastrement pour éviter qu’il se dépla-
ce pendant l’installation des parties extérieures.
Installation des Einbaukörpers (folgt...)
Abb. 5 - Bei Installationen auf Gipspappe oder unter Bedingungen, in denen die Rohrleitungen nicht starr sind, ist
es UNBEDINGT ERFORDERLICH, dass man die Rohrleitungen so nah wie möglich an dem Einbaukörper fixiert,
um zu verhindern, dass sich dieser, während der Installation der externen Bestandteile bewegt.
Instalación cuerpo por empotrar (continúa...)
Fig. 5 - Para instalaciones en cartón-yeso o en condiciones de tubos no rígidos, es ABSOLUTAMENTE NECE-
SARIO fijar los tubos lo más cerca posible al cuerpo por empotrar para evitar que se mueva durante la instalación
de las partes externas.
Установка встроенного корпуса (продолжение...)
Рис. 5 - Для установки на гипсокартон или в условиях с нежесткими трубами НЕОБХОДИМО ОБЯЗАТЕЛЬНО
закрепить трубы как можно ближе к встроенному корпусу, чтобы не допустить его движение во время
установки наружных частей.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Art. 20067
