Gessi RETTANGOLO 26691 User manual

RETTANGOLO
Art. 26691
BATH PROGRAM
PROGRAMME POUR LA SALLE DE BAIN
PROGRAMA BAÑO
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]

2
1 - WARNING!! PLEASE TAKE NOTICE THAT THE WALL - FLOOR AND CEILING MOUNTED
PRODUCTS requires a European GAS water connection. Do not connect the European GAS
connection directly to an American standard NPT water connection for any reason whatsoever as
it may cause dangerous leakages of gas and / or water. Use adaptors GAS/NPT.
2 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/
or even break the product, and present a potential hazard and danger to safety, health and/
or property. Following are the technical data with respect to the installation of Gessi plumbing
products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).
In case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoid major pressure differences between hot and cold water supply. Differences in pressure,
water with high mineral content, and soapy substances can corrode the internal and external parts
of the hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer
or for any purposes other than the one it has been designed for.
4 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by
a professional plumber.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the
product as they may present a health and safety hazard.
6 - WARNING!!PLEASETAKENOTICETHATheavyobjectsshouldneverbeplacedonordropped
on the product as they may damage the same and cause splinters, which may present a health
and safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should
be avoided in order to prevent damage to the product and/or its components and pieces. NEVER
force a component or piece into another. NEVER force screws or over tighten screws.
CAUTION - WARNING

3
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE LES PRODUITS INSTALLES
AU MUR, SUR LE PLANCHER ET SUR LE PLAFOND nécessitent d’un raccordement pour
l’eaudetypeGAZEuropéen.Nejamaisrelier,pourquelqueraisonquecesoit,leraccordGAZ
Européen directement à un raccord eau standard de type NPT Américain, car il pourrait y avoir
des dangereuses fuites de gaz et/ou d’eau. Utiliser les adaptateurs GAS/NPT.
2 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou
provoquer des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un
risque et danger potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons
les données techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).
En cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviter desdifférencesdepressionimportantes entrel’alimentationdel’eau chaudeetcellede
l’eau froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances
savonnées peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir
les matières en provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtre
utilisé comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
4 - ATTENTION!! NOUSVOUS PRIONSDETENIR COMPTEQUEle produitdoit êtretoujours
installé et testé par un plombier professionnel.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les objets lourds ne doivent
jamaisêtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatset
représenter un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElemanueld’instructionsdoitêtre
luattentivementavantl’installationetquelesprocéduresd’installationprévuesicidoiventêtre
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut
éviter l’emploi d’une force excessive de sorte à éviter des dommages au produit et/ou à ses
composants et pièces. NE JAMAIS forcer un composant ou une pièce à l’intérieur d’une autre.
NE JAMAIS forcer les vis et ne pas les serrer excessivement.
ATTENTION - AVERTISSEMENT

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE LOS PRODUCTOS MONTADOS EN
LA PARED, EN EL SUELO Y EN EL TECHO requieren una unión para el agua de tipo GAS Europeo. No
acoplen nunca, la unión de tipo GAS Europeo directamente a una unión estándar de tipo NPT Americano,
yaquepodríavericarsepeligrosaspérdidasdegasy/oagua.UtilicenlosadaptadoresGAS/NPT.
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUE SER SUPERADA,yaquepodríadañar y/o causarrupturasy/o
pérdidas y/o averías del producto y, por lo tanto, representar un riesgo y un peligro potencial para la
seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos relativos a
la instalación de los productos de grifería Gessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encasode
presionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Eviten grandes diferencias de presión entre la alimentación del agua fría y aquella del agua caliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los materiales
causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalascuales
hasidodiseñado.
4 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene que
ser conectado al producto ya que podrían representar un peligro para la seguridad y la salud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienenqueser
apoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasyrepresentar
un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene que ser
leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los procedimientos
de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA los
tornillos y no los cierren excesivamente.

5
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
1/2" NPT
G 1/2"
1-9/16" MAX
[40mm]
3/8"
[10mm]
4-1/8"
[105mm]
13/16
[20mm]
6-5/16"
[160mm]
6-7/8"
[175mm]
1-15/16"
[50mm]
1-1/2"
[38mm]
4-1/2"
[115mm]
3-1/8"
[79,5mm]
4-15/16"
[125mm]
6-11/16"
[170mm]
G 1/2"
2-3/4"
[70mm]
1-13/16"
[46mm]
G 1/2"
G 1/2"
G 1/2"
1-5/16"D.
[Ø33.5mm]
Art. 26691
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
product through the rinsed pipes or the general water plant and could damage the washers/ring washers. So
ltersshouldbeinstalledalsoonthegeneralsystem.Thewarrantydoesnotcovertheclaimonthisproduct
resultingfromltersnotbeinginstalledinthemainwatersystem.Seethe“MANUFACTURER’SLIMITED
WARRANTY”.
Avant l’installation et la mise en fonction.
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationduproduit,defaçonqu’il
ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des tubes. A
travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale, des corps
étrangerspeuvententrerdansleproduitetabîmerlesjoints/lesjointsàanneau.Onrecommandeainsid’in-
stallerdesltreségalementsurlesystèmegénéral.Lagarantienecouvrepaslesmauvaisfonctionnements
deceproduitdanslecasoùlesltresnesoientpasinstallésauréseauhydrauliquecentral.Voir“LIMITATION
DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosdealimentacióntienenqueserenjuagadosafondoantesdelainstalacióndelproducto
demaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlostubos.Através
detuberíanobienenjuagadaodelaredhídricaengeneral,enelproductopuedenentrarcuerposextraños
capacesde dañar losempaques/anillosdecierre.Lesrecomendamosporlotantoqueinstalenlosltros
en la planta general también. La garantía no cubre reclamaciones sobre este producto que procedan de
losltros,elcualnoseinstalaronenelsistemahídricoprincipal.Mirarlos“LIMITESDEGARANTIADEL
PRODUCTOR”.

6

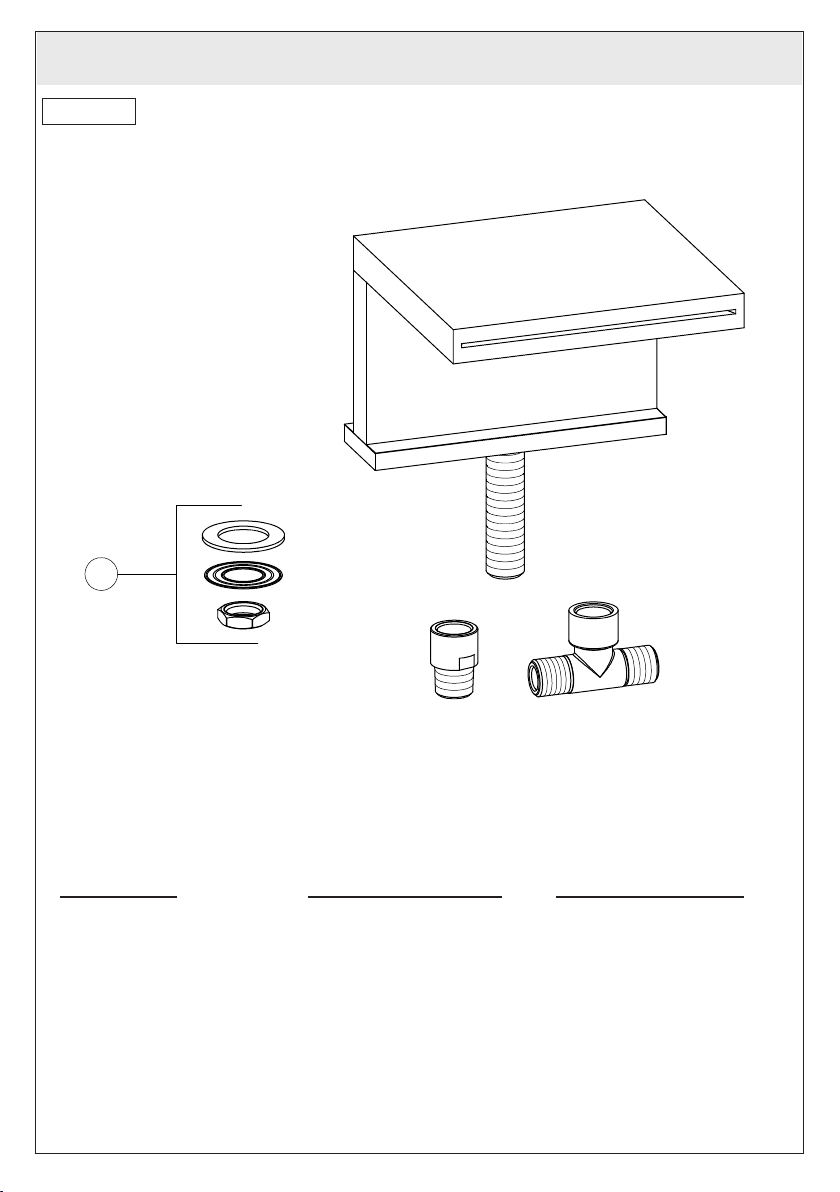

Package content:
1 - Art. 26691
2 - Fastening set
3 - 1/2” NPT link
4-“T”link
Contenu de l’emballage:
1 - Art. 26691
2 - Set de fixage
3 - Connexion 1/2” NPT
4-Connexiona“T”
Contenido del embalaje:
1 - Art. 26691
2 - Juegodefijación
3 - Conexión 1/2” NPT
4-Conexiónen“T”
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
TOOLS FOR INSTALLATION - OUTILS NÉCESSAIRES POUR L’INSTALLATION
- HERRAMIENTA NECESARIA PARA LA INSTALACIÓN
Art. 26691
1
2
1”
[25 mm]
34

7
1-5/16"D.
[Ø33.5mm]
1-9/16" MAX
[40mm]
Fig. 1
INSTALLATION - INSTALLATION - INSTALACIÓN
1”
[25 mm]
Fig. 2
CASCADE SPOUT INSTALLATION
Insertthecascadespoutintheholeontheedgeofthebathtubandfastenitwiththespecicfasteningkit.
INSTALLATION DE LA BOUCHE EN CASCADE
Insérerlaboucheencascadedansletrouprévusurleborddelabaignoireetlaxeraveclejeudexation
spécique.
INSTALACIÓN DEL CAÑO CASCADA
Introduzcanelcañocascadaenelagujerorealizadoenelbordebañerayasegúrenloconlaayudadelcor-
respondientejuegodejación.

8

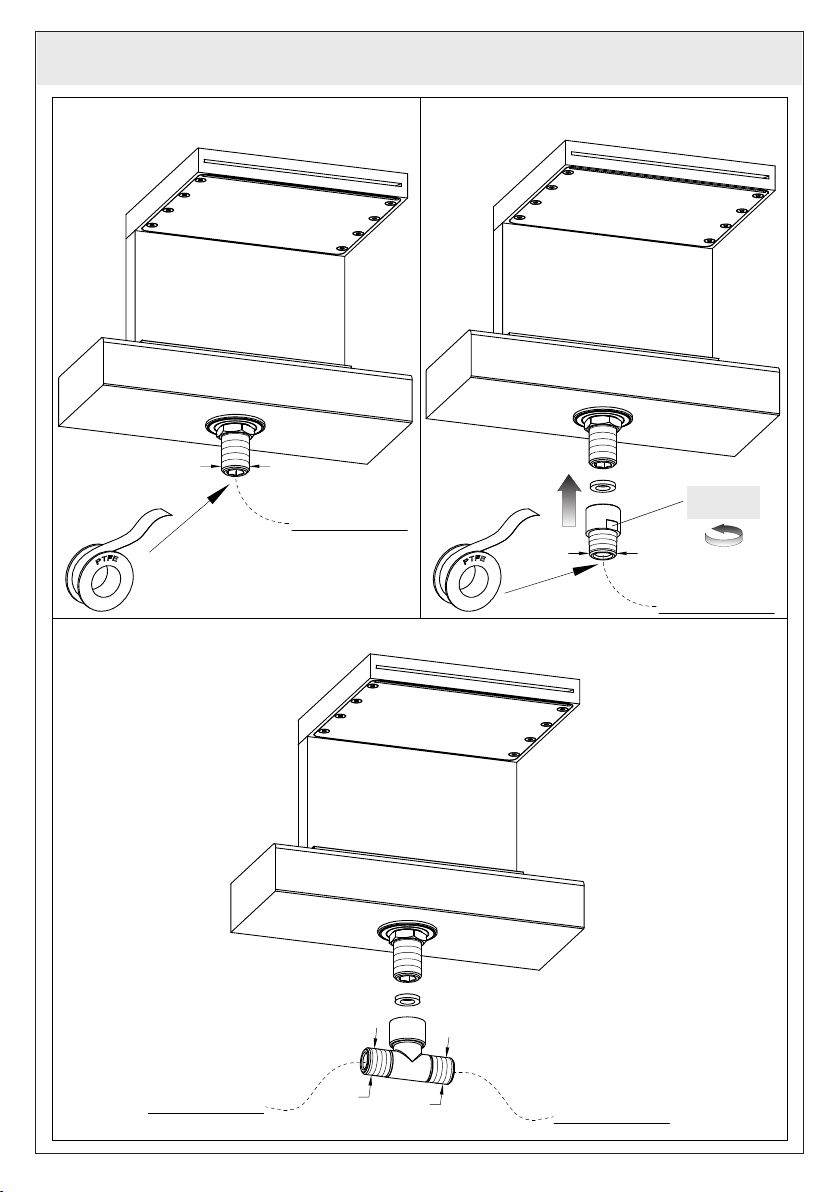

INSTALLATION - INSTALLATION - INSTALACIÓN
To remote control
To remote control
G 1/2"
1/2" NPT
To remote control
To remote control
G 1/2"
G 1/2"
Fig. 5 (case 3)
Fig. 3 (case 1) Fig. 4 (case 2)
15-16”
[24 mm]

9
INSTALLATION - INSTALLATION - INSTALACIÓN
POSSIBLE CONNECTIONS
The cascade spout can be connected to the remote control using many kinds of connections according to
the need.
CASE 1
The threaded stem pre-assembled on the cascade spout is equipped with a thread G 1/2” to which direct
connectionispossiblewiththeremotecontrolusinghemporTeontoguaranteetightnessonthethread.
CASE 2
The package contains a connection with 1/2” NPT thread that can be connected to the threaded stem of the
cascade spout, laying between the tightness gasket, if this kind of threading is necessary for the connection
withtheremotecontrol.UsehemporTeontoguaranteetightnessonthethread.
CASE 3
The remote control can be equipped with two outlet hoses with G 1/2” connection; so it is necessary to con-
necttothethreadedstemofcascadespoutthe“T”connectionincludedinthepackage,layingbetweenthe
tightness gasket.
CAS DE CONNEXION POSSIBLES
On peut connecter la bouche en cascade à la commande à distance utilisant différents types de connexions
selon nécessité.
CAS 1
Latigeletéepré-montéesurlaboucheencascadeestmunid’unletG1/2”auquelonpeutseconnecter
directementaveclacommandeàdistanceutilisantduchanvreouduTéonpourgarantirl’étanchéitésurle
let.
CAS 2
Al’intérieurdel’emballageilyaunraccordavecletage1/2”NPTquipeutêtreconnectéàlatigeletéedela
boucheencascade,interposantlagained’étanchéité,sionnécessitedecegenredeletagepourlaconne-
xionaveclacommandeàdistance.UtiliserduchanvreouduTéonpourgarantirl’étanchéitésurlelet.
CAS 3
La commandeàdistancepeutêtremuniededeuxexibles desortie avecconnexion G 1/2”; donc ilfaut
connecteràlatigeletéedelaboucheencascadeleraccordà“T”inclusdansl’emballage,interposantla
gaine d’étanchéité.
CASOS POSIBLES DE CONEXIÓN
Esposibleconectaralmandodedistanciautilizandotiposdiferentesdeconexionessegúnsuspropiasexi-
gencias.
CASO 1
ElvástagoroscadopremontadosobreelcañocascadatieneunaroscaG1/2”alacualesposibleconectarse
directamenteconelmandodedistanciautilizandocáñamooteónparaasegurarelcierredelarosca.
CASO 2
Alinteriordelembalajeseencuentraunaconexiónconrosca1/2”NPTquepuedeseracopladaalvástago
roscadodelcañocascada,interponiendolajuntadecierre,enelcasodequesenecesiteestetipoderosca
paralaconexiónconelmandodedistancia.Utilicencáñamooteónparaasegurarlahermeticidaddela
rosca.
CASO 3
ElmandodedistanciapuedetenerdosexosdesalidaconconexiónG1/2”;porlotantoesnecesarioco-
nectaralvástagoroscadodelcañocascadaelracoren“T”incluidoenelsuministro,interponiendolajunta
de cierre.

10
SPARE PARTS - PIÈCES DE RECHANGE - PIEZAS DE REPUESTO
1
Spare parts:
1 - Fastening set
Pièces de rechange:
1 - Set de fixage
Piezas de repuesto:
1-Juegodefijación
Art. 26691

11
MAINTENANCE - MANUTENTIÓN - MANTENIMIENTO
PRODUCT CLEANING
Water contains limestone in different qualities, which remains kept on the surfaces of the product, leaving
deposits after the water has been evaporated. It is possible to prevent the forming of limestone deposits and to
keep your product clean by drying it always with a soft cloth immediately after use. DETERGENTS, SOLVENTS,
CHEMICAL AGENTS, ABRASIVE SPONGES, WIRE WOOL, ALCOHOL, ETC. SHOULD NOT BE USED as
these could irreparably damage products’ surfaces compromising their aesthetics, brightness and satinizing.
CLEAN EXCLUSIVELY WITH WATER AND SOAP DRYING THEM WITH A SOFT CLOTH. When using spray
soap,splashrstonacleanclothoronasponge,NEVERdirectlyontheproduct.
NETTOYAGE DU PRODUIT
L’eau contenant du calcaire en quantité variable, celui-ci après évaporation se retrouve en dépôt sur le matériau
denition.Ilestpossibled’éviterunteldépôt,enessuyantlasurfaceavecunchiffondoux,aprèsutilisation.
L’UTILISATION DE DETERGENTS, SOLVANTS, AGENTS CHIMIQUES, EPONGES ABRASIVES, PAILLE
METALLIQUE,ALCOOL,ETC.SONTINTERDITSaurisquededétériorerirrémédiablementlanitionduproduit,
en compromettant l’esthétique, la brillance et le satinage. NETTOYAGE EXCLUSIF A L’EAU ET AU SAVON,
EN ESSUYANT AVEC UN CHIFFON DOUX. En cas d’utilsation de savon en spray, NE JAMAIS vaporiser
directement sur le produit mais sur un chiffon.
LIMPIEZA DEL PRODUCTO
El agua contiene cal en cantidades variables, el cual queda en la supercie del producto, dejando unos
sedimentos después de la evaporación del agua. Es posible prevenir las formaciones de sedimentos de
cal y mantener el producto limpio, secándolo, inmediatamente después del uso, con un trapo. NO TIENEN
QUE SER UTILIZADOS DETERGENTES, DISOLVENTES, AGENTES QUÍMICOS, ESPONJAS ABRASIVAS
O METÁLICAS, ALCOHOL, ETC. que perjudicarían irremediablemente las supercies del productos,
comprometiendo su estética, su brillo y el satinado. LIMPIEN EXCLUSIVAMENTE CON AGUA Y JABÓN
SECANDOCONUNTRAPOSUAVE.Enelcasodequeseutilicejabónspray,pulverícenloantessobreun
trapolimpioosobreunaesponja,NUNCAdirectamentesobreelproducto.

ET39790-R0
