GF JRG Sanipex MT User manual

Bedienungs- und Montageanleitung
Instructions d’emploi et de montage
Istruzioni d‘uso e montaggio
Operating- and installation
instructions
JRG Sanipex MT
4802.000
d16/d20/d25/d26/d32
Montagekoffer D 1 – 12
Coffret de montage F 13 – 27
Valigetta di montaggio I 29 – 43
Fitter’s toolkit E 45 – 59

D
Bedienungs- und Montageanleitung
Bitte lesen Sie die vorliegende Bedienungs- und Montageanleitung vor dem Gebrauch
der Werkzeuge aufmerksam durch.
Der Montagevorgang gilt sinngemäss auch für JRG Sanipex PE-X Rohre.
Die eingesetzten Symbole bedeuten:
Warnung
Dieses Symbol weist auf eine Information hin, deren Nichtbeachtung zu
umfangreichen Sachschäden führen kann. Die Sicherheitshinweise sind
zu beachten.
Hinweis
Dieses Symbol weist auf eine Information hin, die wichtige Angaben
hinsichtlich der Verwendung enthält. Das Nichtbefolgen kann zu
Störungen führen.
Die Bedienungs- und Montageanleitung ist Bestandteil der JRG Sanipex MT Montage-
werkzeuge. Sie ist im Montagekoffer aufzubewahren.

2
1
2
4
3

D
Aufbau der
JRG Sanipex MT
Aufweitzange
1 Führungsstift für Aufweitdorn
2 Klemmbacken
3 Arbeitshebel
4 Spannhebel
Montagekoffer d16+d20+d25+d26+d32, JRG Nr. 4802.000
Im Montagekoffer 4828.005 sind enthalten:
4805.000 Aufweitzange
4832.016 Ratschen-Drehmomentschlüssel d16
4832.020 Ratschen-Drehmomentschlüssel d20
4832.026 Ratschen-Drehmomentschlüssel d26
4832.032 Ratschen-Drehmomentschlüssel d32
4834.016 Konterschlüssel d16
4834.020 Konterschlüssel d20
4834.026 Konterschlüssel d26
4834.032 Konterschlüssel d32
4806.016 Handbiegeschablone d16
4806.020 Handbiegeschablone d20
4806.026 Handbiegeschablone d26 (optional)
4837.000 Kombischere d16/d20
4836.000 Rohrabschneider d16-d40
4838.000 Markierstift
4805.016 Klemmbacken d16 für
Mehrschichtverbund- und PE-X Rohr
4805.020 Klemmbacken d20 für
Mehrschichtverbund- und PE-X Rohr
4805.026 Klemmbacken d26 für
Mehrschichtverbundrohr
4805.032 Klemmbacken d32 für
Mehrschichtverbundrohr
4805.125 Klemmbacken d25 für PE-X Rohr
4804.116 Aufweitdorn d16 für Mehrschichtverbundrohr
4804.120 Aufweitdorn d20 für Mehrschichtverbundrohr
4804.126 Aufweitdorn d26 für Mehrschichtverbundrohr
4804.132 Aufweitdorn d32 für Mehrschichtverbundrohr
4804.216 Aufweitdorn d16 für PE-X Rohr
4804.220 Aufweitdorn d20 für PE-X Rohr
4804.225 Aufweitdorn d25 für PE-X Rohr
35 09 458 67 Bedienungs- und Montageanleitung

1 I
D
Einleitung
Die JRG Sanipex MT Montagewerkzeuge dienen
ausschliesslich der Montage des JRG Sanipex
MT Installationssystems und bedürfen, bei be-
stimmungsgemässem Gebrauch, keiner
weiteren Wartung.
Es dürfen nur JRG Sanipex MT Systemkom-
ponenten mit diesem Werkzeug verarbeitet
werden.
Folgende Rohre können mit der JRG Sanipex MT Aufweitzange (JRG Nr. 4802.100) aufgeweitet werden:
4600.016 – .032 JRG Sanipex MT Rohr d16–d32 schwarz, in Stangen, 5 m
4600.316 – .332 JRG Sanipex MT Rohr d16–d32 schwarz, in Stangen, 3 m
4602.016 – .026 JRG Sanipex MT Rohr d16–d26 weiss, in Ringen, mit Schutzrohr
4604.016 – .032 JRG Sanipex MT Rohr d16–d32 weiss, in Ringen
4606.016 – .226 JRG Sanipex MT Rohr d16–d26 weiss, in Ringen, isoliert
5706.016 – .025 JRG Sanipex Rohr d16–d25 weiss, in Ringen, mit Schutzrohr
5707.016 – .025 JRG Sanipex Rohr d16–d25 weiss, in Ringen
5708.016 – .025 JRG Sanipex Rohr d16–d25 weiss, in Stangen, 6 m
5710.016 – .220 JRG Sanipex Rohr d16/d20 weiss, in Ringen, isoliert
5716.016 – .020 JRG Sanipex Rohr d16/d20 blau, in Ringen, mit Schutzrohr
5717.016 – .020 JRG Sanipex Rohr d16/d20 blau, in Ringen
Die Werkzeuge dürfen nicht zweckentfremdet
werden.
An den JRG Sanipex MT Werkzeugen dürfen
keine Reparaturen oder Änderungen irgend-
welcher Art vorgenommen werden.

I2
D
Auswählen der Aufweitdorne
Für JRG Sanipex MT Rohre d16 x 2,25 Aufweitdorn mit einer Rille, schwarz
Für JRG Sanipex MT Rohre d20 x 2,5 Aufweitdorn mit einer Rille, blau
Für JRG Sanipex MT Rohre d26 x 3,0 Aufweitdorn mit einer Rille, rot
Für JRG Sanipex MT Rohre d32 x 3,0 Aufweitdorn mit einer Rille, grün
Für JRG Sanipex PE-Xa und PE-Xc Rohre d16 x 2,2
Aufweitdorn mit zwei Rillen, schwarz
Für JRG Sanipex PE-Xa und PE-Xc Rohre d20 x 2,8
Aufweitdorn mit zwei Rillen, blau
Für JRG Sanipex PE-Xa und PE-Xc Rohre d25 x 3,5
Aufweitdorn ohne Rillen, rot

3 I
D
Wechseln der Aufweitdorne
Arbeitshebel (3) etwas schliessen und in dieser
Position festhalten. Dadurch wird der Halte-
mechanismus entlastet.
Durch drücken des Führungsstiftes (1) wird
der Aufweitdorn (5) freigegeben. Arbeitshebel
unverändert halten.
Gewünschter Aufweitdorn (5) über den
Führungsstift (1) schieben. Führungsstift (1)
drücken und den Aufweitdorn (5) bis an den
Anschlag schieben.
Der Wechsel des Aufweitdorns (5) ist
abgeschlossen, wenn der Führungsstift (1)
losgelassen wird.

I4
D
Wechseln der Klemmbacken
Durch drücken des oberen- oder unteren Lösestiftes wird die jeweilige Klemmbacke (2) freigegeben.
Diese dann aus der Klemmbackenführung herausnehmen und die gewünschten Klemmbacken bis
zum vollständigen Einrasten einsetzen.

5 I
D
Montagevorgang

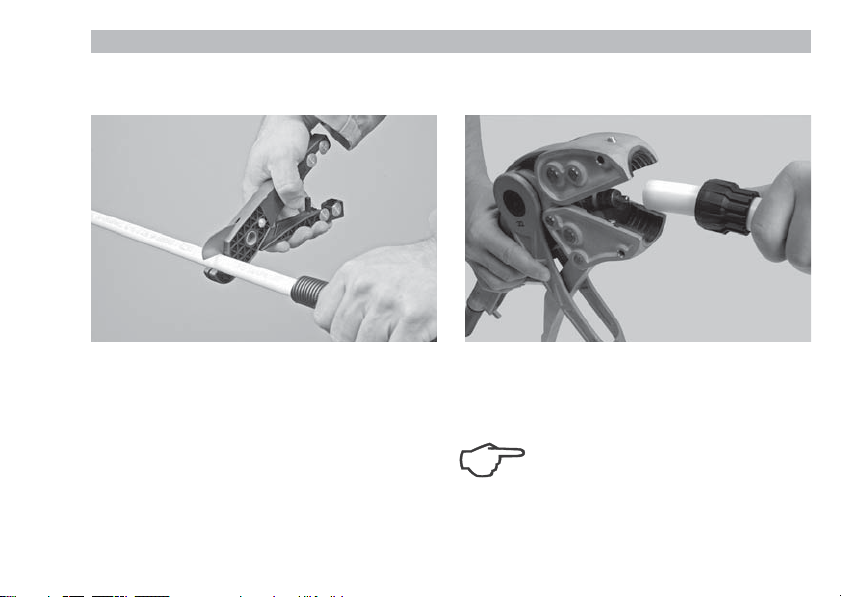

JRG Sanipex MT Rohr mit der Kombischere
(nur d16 und d20, JRG Nr. 4837) oder dem Rohr-
abschneider (JRG Nr. 4836) auf die gewünschte
Länge ablängen.
Nach dem Aufschieben der Überwurfmutter das
JRG Sanipex MT Rohr bis zum Anschlag über
den Aufweitdorn in die Aufweitzange einführen
und Spannhebel (4) schliessen.
Hinweis
Richtiger Aufweitdorn
Beachten Sie, dass der dem Rohr
entsprechende Aufweitdorn (5) sowie
die der Dimension entsprechenden
Klemmbacken (2) eingesetzt sind.

I6
D

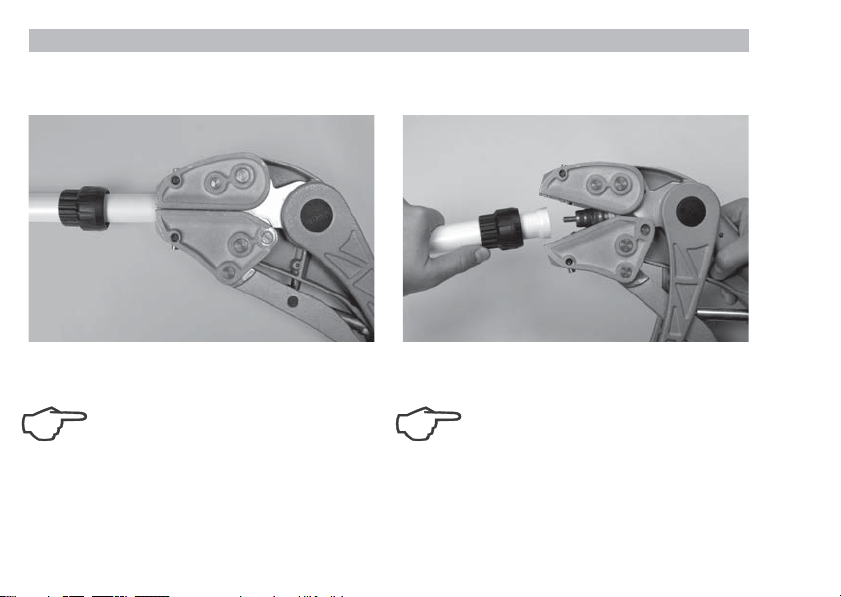

Arbeitshebel (3) öffnen und das aufgebördelte
Rohrende wird freigegeben.
Hinweis
Sollte die Spanneinheit gelöst werden
müssen, ohne dass eine Rohraufweitung durch-
geführt wurde, so muss der Hebel vorsichtig
geöffnet werden, da es sonst durch die hohe
Öffnungsgeschwindigkeit zum unkontrollierten
herausfallen der Klemmbacken kommen könnte.
Hinweis
Aufweiten von JRG Sanipex
Rohren aus PE-X
Nach dem Aufweiten von flexiblen
JRG Sanipex PE-X Rohren muss
die Verbindung umgehend fertig
erstellt werden.
Aufweitvorgang durch Schliessen des Arbeits-
hebels (3) durchführen.

7 I
D

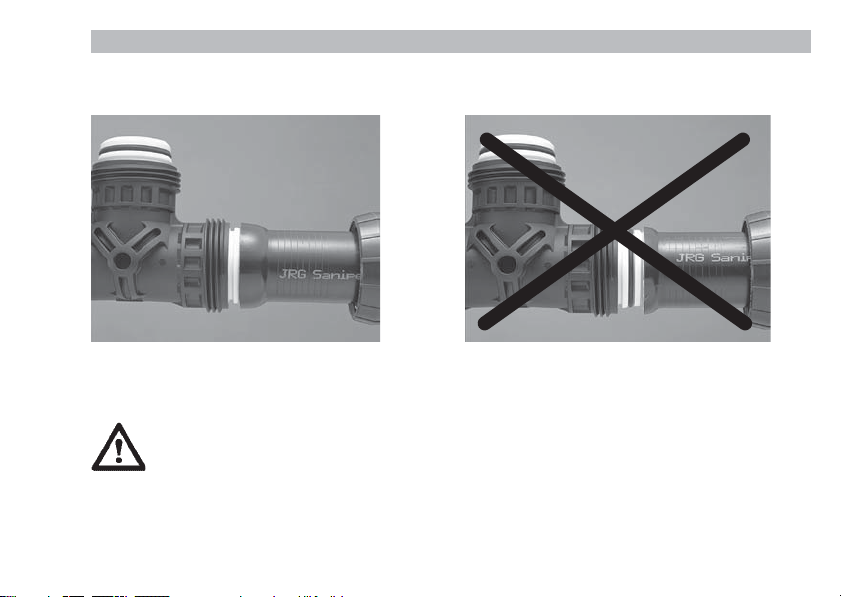

Klemmverbinder richtig
Kontrolle Aufweitvorgang.
Der O-Ring am Fitting muss durch den
Rohrbördel vollständig verdeckt sein.
Warnung
Nicht korrekt ausgebildete Rohrbördel
Dürfen nicht nachgebördelt werden!
Klemmverbinder falsch

I8
D

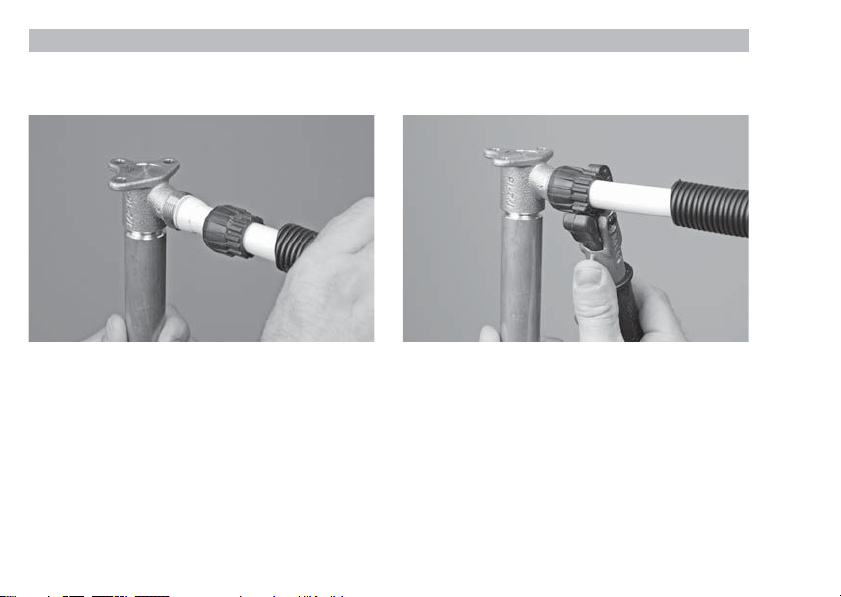

Überwurfmutter mit dem Ratschen-Dreh-
momentschlüssel (JRG Nr. 4832) anziehen.
Zum Gegenhalten Richthülse (JRG Nr. 5777)
oder Konterschlüssel (JRG Nr. 4834) verwenden.
Aufgebördeltes JRG Sanipex MT Rohr
auf den JRG Sanipex MT Fitting stecken.
Überwurfmutter handsatt anziehen.

9 I
D
Warnung
Funktionsstörungen an Ratschen-Drehmomentschlüssel
Bei allfälligen Funktionsstörungen oder bei Beschädigungen empfehlen wir den
JRG Sanipex MT Ratschen-Drehmomentschlüssel im Austausch zu ersetzen.
Warnung
Reparatur an Ratschen-Drehmomentschlüssel
An JRG Sanipex MT Ratschen-Drehmomentschlüsseln dürfen keine Reparaturen
vorgenommen werden.
Hinweis
Ratschen-Drehmomentschlüssel
Die JRG Sanipex MT Ratschen-Drehmomentschlüssel dienen ausschliesslich
zum Anziehen von JRG Sanipex MT Bördelklemmverbindern.
Die entsprechenden Drehmomente sind vom Werk fest eingestellt und bedürfen,
bei bestimmungsgemässem Gebrauch, keiner weiteren Wartung.

I10
D
Auswechseln des Schneiderades
Rohrabschneider
durch betätigen
des Hebels voll-
ständig öffnen.
Arretierstift (z.B.
Nagel 3 mm)
durch die Bohrung
schieben. Dadurch
bleibt der Rohrab-
schneider gesi-
chert offen.
Gefahr
Zurückschnellendes Schneidrad
Gliedmassen können verletzt werden!
Das Schneidrad darf nur bei arretier-
tem Hebel gewechselt werden.
Mit einem Schrau-
benzieher die
Zylinderschraube
lösen.
Das Schneidrad
ersetzen.
Schraube anzie-
hen und Arretier-
stift entfernen.
Hinweis
Schneidrad-Achse
Seit Januar 2002 werden nur noch abgesetzte
Achsen verwendet. Diese Achsen ersetzen den
Zylinderstift mit Buchse. Bei einem allfälligen
Wechsel des Schneidrades muss, insofern noch
nicht vorhanden, eine abgesetzte Achse einge-
setzt werden.
Diese ist unter der Art. Nr. 16 003 15 erhältlich.
Zylinderstift + separate abgesetzte
Buchse Achse
ersetzen durch

11 I
D

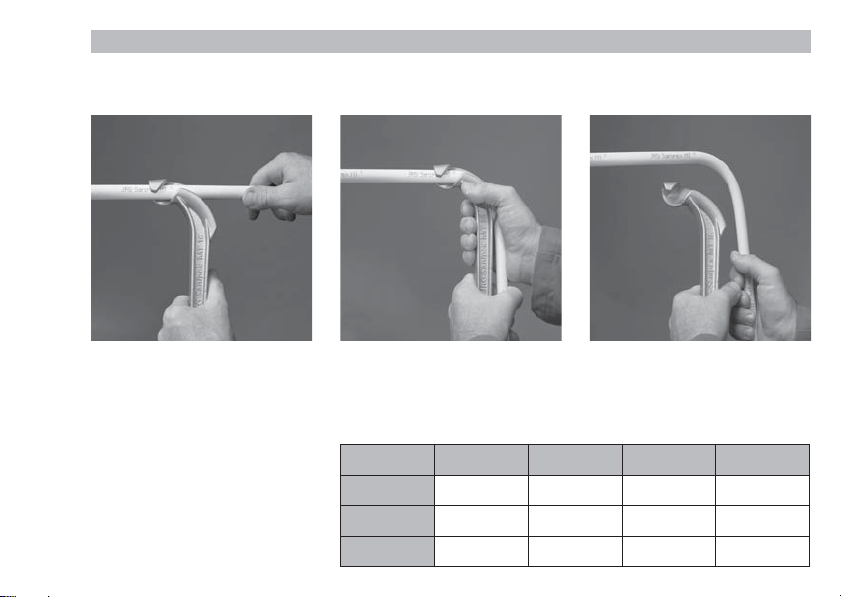

Biegen mit Handbiegeschablone
Rohrbogen anzeichnen.
Rohr in die Handbiege-
schablone einführen.
Biegeanfang beachten.
Bogenmass (cm)
Biegen des Rohrbogens.
Das Rohr muss beim Biegen
möglichst nahe der Biegelehre
entlang geführt werden.
Fertiger Rohrbogen aus der
Handbiegeschablone nehmen.
d 90° 60° 45° 30°
16 5.6 3.2 2.3 1.5
20 7.0 4.0 2.9 1.9
26 9.1 5.3 3.8 2.4

I12
D
Hinweis
Überprüfung der Werkzeuge
Ein gut funktionierendes, sauberes Werkzeug ist eine Grundvoraussetzung für eine
dauerhaft dichte Verbindung.
Wir empfehlen deshalb, die Werkzeuge zu pflegen und
diese regelmässig, einmal jährlich auf Ihre Funktionstüchtigkeit überprüfen zu lassen.
Unser Technischer Verkaufsberater steht Ihnen dazu gerne zur Verfügung.
Achtung
Reparaturen an Werkzeugen
An JRG Sanipex MT-Werkzeugen dürfen keine Reparaturen oder Veränderungen der
Werkseinstellungen vorgenommen werden. Bei Zuwiderhandlungen entfällt jegliche
Gewährleistung und Haftung.
Bei defekten Werkzeugen kontaktieren Sie unseren Technischen Verkaufsberater.

13 I
Instructions d’emploi et de montage
JRG Sanipex MT
4802.000
d16/d20/d25/d26/d32
Coffret de montage F 13 – 27

I14
F
Instructions d’emploi et de montage
Veuillez lire attentivement les présentes instructions d’emploi et de montage
avant d’utiliser les outils.
La procédure de montage s’applique par analogie aux tubes VPE JRG Sanipex.
Voici ce que signifient les symboles utilisés:
Avertissement
Ce symbole renvoie à une information dont le non-respect pourrait
provoquer d’importants dommages matériels. Les indications de
sécurité doivent être observées.
Note
Ce symbole renvoie à une information contenant des indications
importantes sur l’emploi. Leur non-observation pourrait provoquer
des dérangements.
Les instructions d’emploi et de montage font partie de l’outillage de montage
JRG Sanipex MT. Elles doivent être conservées dans le coffret de montage.

15 I
F
Description de
la pince à élargir
JRG Sanipex MT
1 Tige de guidage pour mandrin d’élargissement
2 Mâchoires
3 Levier de travail
4 Levier de fixation
Coffret de montage d16+d20+d25+d26+d32, no JRG 4802.000
Le coffret de montage 4828.005 contient:
4805.000 Pince à élargir
4832.016 Clé dynamométrique à cliquet d16
4832.020 Clé dynamométrique à cliquet d20
4832.026 Clé dynamométrique à cliquet d26
4832.032 Clé dynamométrique à cliquet d32
4834.016 Contre-clé d16
4834.020 Contre-clé d20
4834.026 Contre-clé d26
4834.032 Contre-clé d32
4806.016 Chablon de cintrage à main d16
4806.020 Chablon de cintrage à main d20
4806.026 Chablon de cintrage à main d26 (optionnelle)
4837.000 Pince combinée d16/d20
4836.000 Coupe-tube d16-d40
4838.000 Marqueur
4805.016 Mâchoires d16 pour tube MT et PE-X
4805.020 Mâchoires d20 pour tube MT et PE-X
4805.026 Mâchoires d26 pour tube MT
4805.032 Mâchoires d32 pour tube MT
4805.125 Mâchoires d25 pour tube PE-X
4804.116 Mandrin d’élargissement d16 pour tube MT
4804.120 Mandrin d’élargissement d20 pour tube MT
4804.126 Mandrin d’élargissement d26 pour tube MT
4804.132 Mandrin d’élargissement d32 pour tube MT
4804.216 Mandrin d’élargissement d16 pour tube PE-X
4804.220 Mandrin d’élargissement d20 pour tube PE-X
4804.225 Mandrin d’élargissement d25 pour tube PE-X
35 09 458 67 Instructions d’emploi et de montage

I16
F
Introduction
L’outillage de montage JRG Sanipex MT est
exclusivement destiné au montage des
systèmes sanitaires JRG Sanipex MT, si ils
sont utilisés conformément, il ne requièrent
aucun entretien particulier.
Les outils ne doivent être appliqués qu’à
des composants du système JRG Sanipex MT.
Les tubes suivant peuvent être sertis avec la pince à élargir JRG Sanipex MT (no JRG 4802.100):
4600.016 – .032 Tube JRG Sanipex MT d16–d32 noir, en barres, 5 m
4600.316 – .332 Tube JRG Sanipex MT d16–d32 noir, en barres, 3 m
4602.016 – .026 Tube JRG Sanipex MT d16–d26 blanc, en rouleau, avec tube protecteur
4604.016 – .032 Tube JRG Sanipex MT d16–d32 blanc, en rouleau
4606.016 – .226 Tube JRG Sanipex MT d16–d26 blanc, en rouleau, isolé
5706.016 – .025 Tube JRG Sanipex d16–d25 blanc, en rouleau, avec tube protecteur
5707.016 – .025 Tube JRG Sanipex d16–d25 blanc, en rouleau
5708.016 – .025 Tube JRG Sanipex d16–d25 blanc, en barres, 6 m
5710.016 – .220 Tube JRG Sanipex d16/d20 blanc, en rouleau, isolé
5716.016 – .020 Tube JRG Sanipex d16/d20 bleu, en rouleau, avec tube protecteur
5717.016 – .020 Tube JRG Sanipex d16/d20 bleu, en rouleau
Ces outils ne doivent pas être utilisés à d’autres
fins.
Aucune réparation ni modification de quelque
nature que ce soit ne peuvent être effectuées
ou apportées aux outils composant l’outillage
JRG Sanipex MT.
