Glacier bay F51A1071CP Assembly instructions

Questions, problems, missing parts?
Before returning to the store,
call Glacier Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-855-HD-GLACIER
HOMEDEPOT.COM
SKU#
279-023
Model#
F51A1071CP
CENTERSET LAVATORY FAUCET
THD 9/2014 REV.01
THANK YOU
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this faucet. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products
available for your home improvement needs. Thank you for choosing Glacier Bay!
INSTALLATION AND CARE GUIDE

PLANNING INSTALLATION
TOOLS AND HARDWARE REQUIRED
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation..............................2
Tools and Hardware Required...............2
Package Contents.................................3
Installation.................................................4
Care & Cleaning.........................................6
Troubleshooting.........................................6
Service Parts..............................................7
Table of Contents
Pre-Installation
Warranty
Important Information
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD Glacier (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD Glacier for
more details.
Before you begin to install this product, ensure that all parts are present. Compare parts with the package
contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
Channel-
Lock Pliers
Safety
Goggles
Sealant
LIMITED LIFETIME WARRANTY
(2) Supply
lines
2
Observe all local plumbing and building codes.
Cover the drain in your sink to avoid losing parts.
Review the care and cleaning section included in this guide.

Faucet Assembly
Drain Assembly
Pre-Installation (continued)

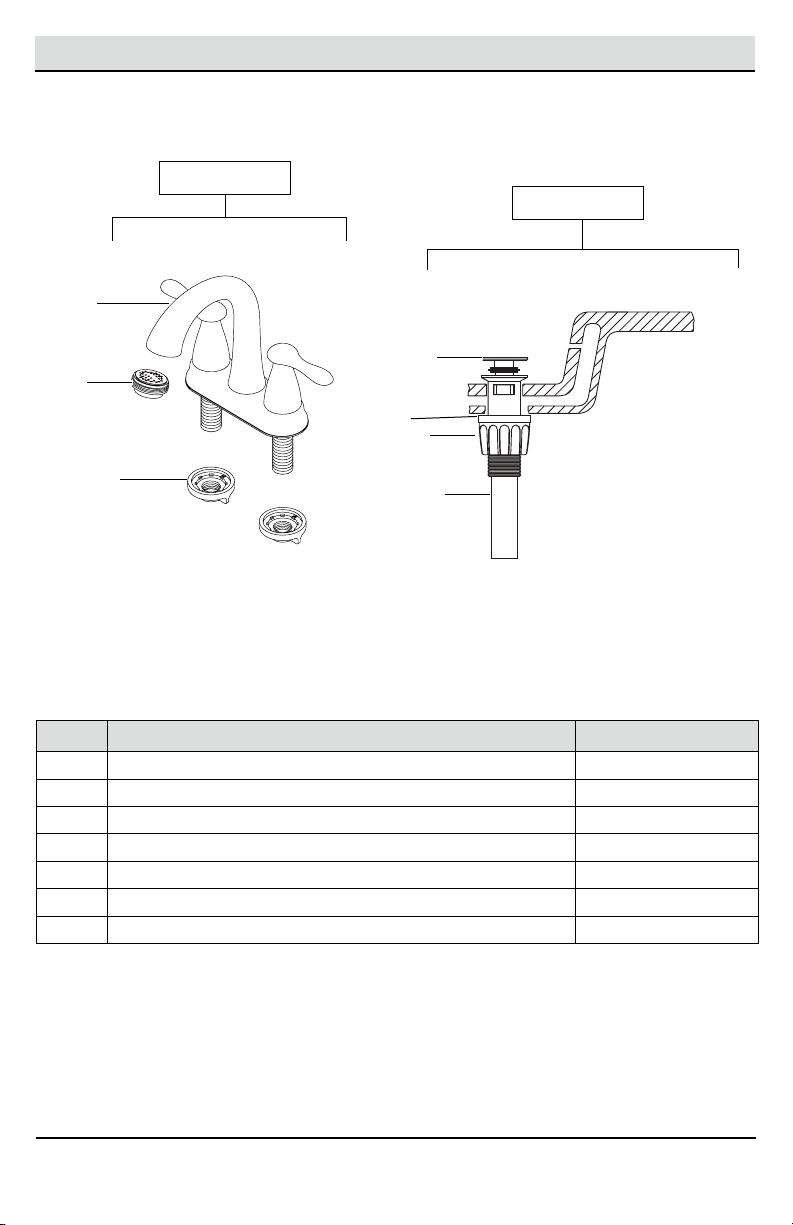

PACKAGE CONTENTS
Part Description Quantity
A Faucet 1
B Aerator 1
C Lock nut 2
D Main plunger (Preassembled to Drain body (G)) 1
E Rubber washer (Preassembled to Drain body (G)) 1
F Lock nut (Preassembled to Drain body (G)) 1
G Drain body 1
A
B
D
E
G
C
F
3 HOMEDEPOT.com/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

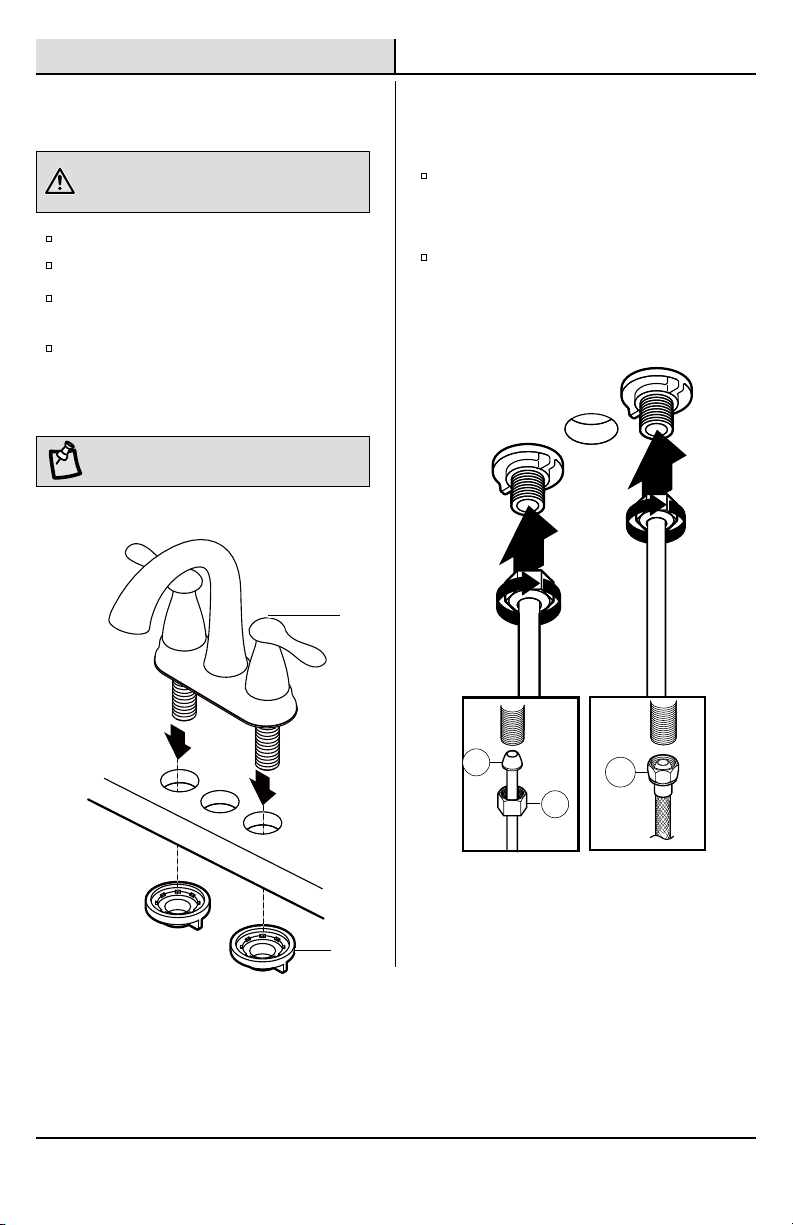

Installation
A
C
2
1
3
Connecting the water supply
lines
Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
Use wrenches to tighten the connections. Do
not overtighten.
2
Shut off the water supply.
Place the faucet (A) through the mounting-
holes in the sink.
Clean off the installation surface.
Secure the faucet (A) to the sink using the
mounting nuts (C) provided .
1
CAUTION : Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
NOTE: If the sink is uneven, use silicone under the
putty plate.
Installing the faucet assembly
4

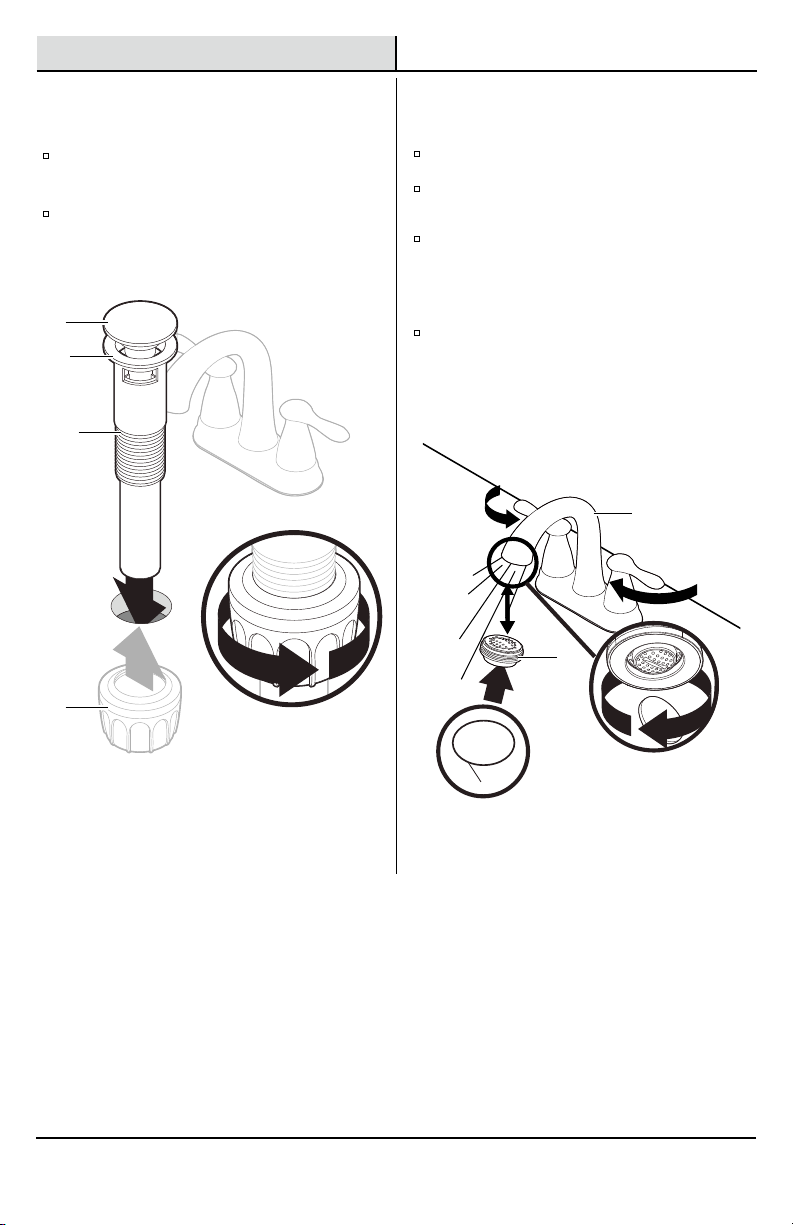

Installing the drain Checking for leaks
Install main plunger (D), rubber washer (E) and
drain body (G) above the sink.
Turn on the water supply to the faucet.
Use a coin to remove the aerator
(B) from the faucet (A).
When nished, turn the water off and replace
the aerator (B) with a coin.
Turn the handles on the faucet (A) and allow
the hot and cold water to run for at least 1
minute to ush out any debris and identify any
possible leaks.
From below the sink, install the lock nut (F).
Installation (continued)
34
D
E
G
F
Coin
A
B
5 HOMEDEPOT.com/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

Care and Cleaning
Troubleshooting
Clean periodically with a soft cloth.
This faucet is designed for years of trouble-free performance. Keep it looking new by doing the following:
Avoid abrasive cleaners, steel wool, and harsh chemicals as these will dull the nish and void your warranty.
Problem Possible Cause Solution
There are leaks underneath the
handle.
The retainer nut has come loose
and the O-ring on the cartridge
is dirty or damaged.
Tighten the retainer nut.
Clear or replace the O-ring.
The aerator leaks or has an
inconsistent water ow pattern.
The aerator is dirty or mis-tted. Remove the aerator and check for
debris in the aerator screens.
Conrm that the rubber washer is
properly installed.
The water will not shut off
completely.
The rubber seat and spring is
dirty or broken.
Remove the handle and cartridge to
check the rubber seat and spring.
Clean or replace.
Leaking from sink drain
at the base of the sink.
Leaking from sink drain at the
base of the sink.
Apply additional silicone sealant
to the beveled side of the drain
ange.
Retighten and test for leaks.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
6

1.
4.
6.
10.
9.
8.
7.
5.1
5.2
3.1
3.2
2.
Faucet ID Tags can
be found by removing
the hot water handle
DO NOT REMOVE

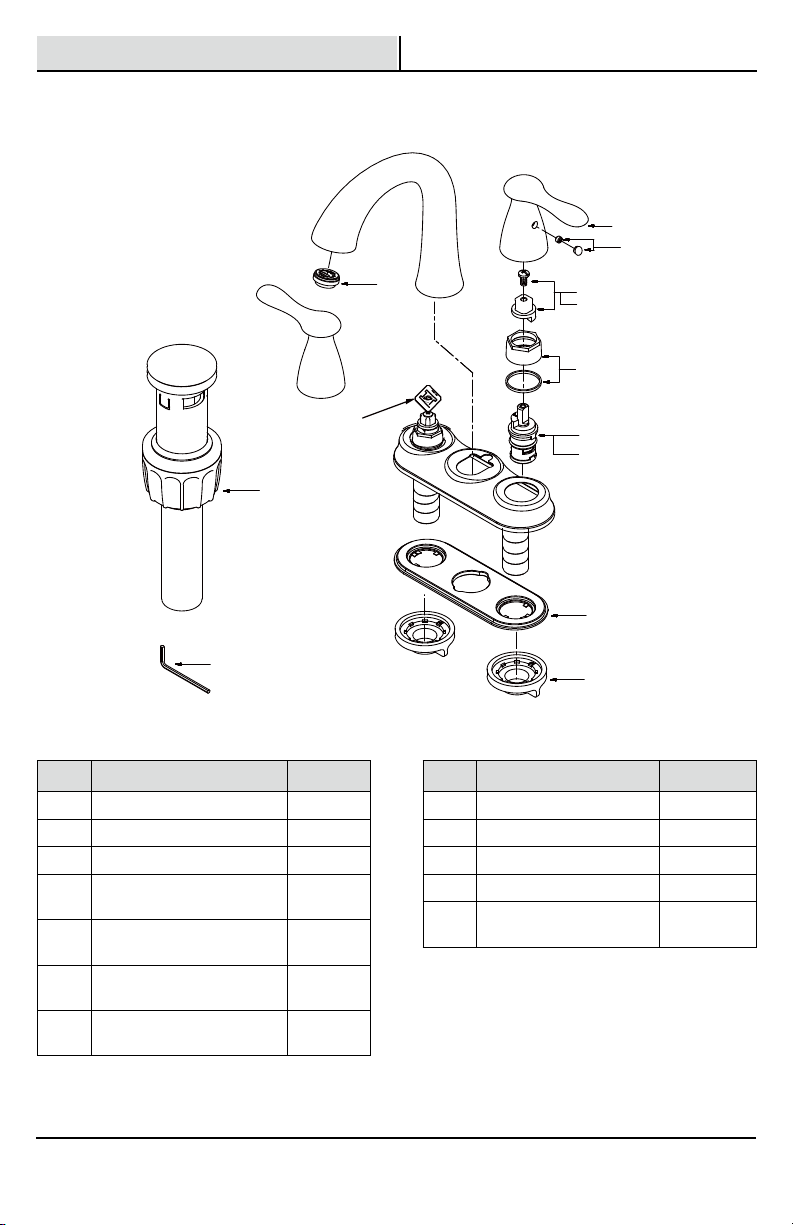

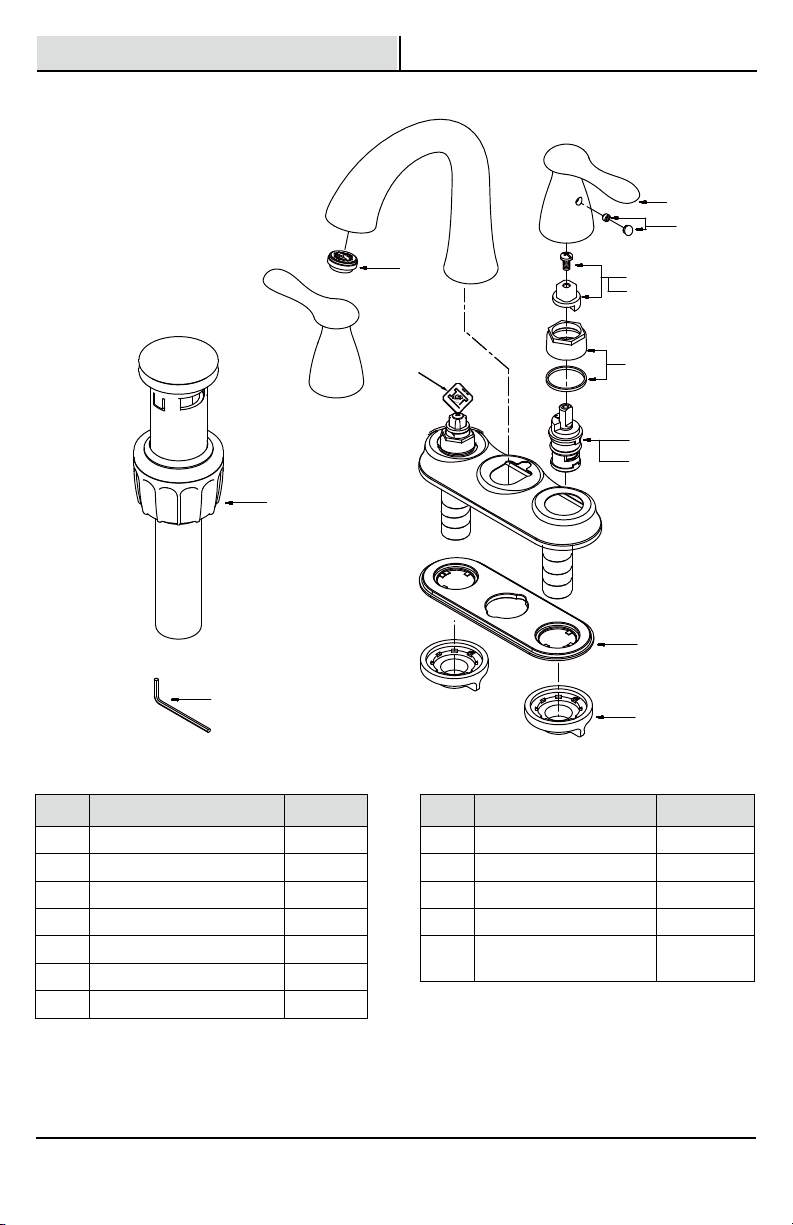

Service Parts
Part Description Part No.
1 Metal handle A069341
2 Index button A66G325
3.1 Handle adapter-cold A66D939C
3.2 Handle adapter-hot A66D939H
4 Retainer nut & washer A663629
5.1 Ceramic disc cartridge-cold A507104N
5.2 Ceramic disc cartridge-hot A507103N
Part Description Part No.
6 Putty plate A011343NF
7 Lock nut set A504023
8 Aerator A553019N
9 Push down assembly A505218
10 Wrench (H2.5 * 19 mm L *
53 mmL)
A031000NI
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
7 HOMEDEPOT.com/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

Questions, problems, missing parts?
Before returning to the store,
call Glacier Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-855-HD-GLACIER
HOMEDEPOT.COM

Núm. de sku
279-023
Núm. de modelo
F51A1071CP
GRIFO MEZCLADOR PARA LAVABO
GRACIAS
Apreciamos la conanza que ha depositado en Glacier Bay por la compra de este grifo. Nos esforzamos por crear
continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea
completa de productos disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Glacier Bay!
¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda,
llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 6 p.m., hora local del Este
1-855-HD-GLACIER
HOMEDEPOT.COM
GUÍA DE INSTALACIÓN Y CUIDADO

PLANIFICACIÓN DE LA INSTALACIÓN
HERRAMIENTAS REQUERIDAS
Tabla de contenido
Pre-instalación
GARANTÍA
Información Importante
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra
garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor original de estar libres
de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier producto o pieza que se demuestre está
defectuosa. Símplemente, devuelva el producto a cualquiera de las ubicaciones de venta al detalle de The Home Depot o llame al
1-855-HD Glacier (1-855-434-5224) para recibir el artículo de reemplazo. La prueba de compra (recibo de venta original) del
comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por el uso. Esta
garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la presente, se les ha ampliado
una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros artículos de esta garantía que aplican excepto
la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales, por lo tanto, las
limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos legales especícos y también
puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una tienda o llame al 1-855-HD Glacier para más
detalles.
Antes de comenzar a instalar este producto, asegúrese de que todas las partes estén presentes. Compare las partes con la lista de
contenido del paquete. Si hace falta alguna parte o se encuentra dañada, no intente instalar el producto. Póngase en contacto con
servicio al cliente para las partes de reemplazo.
Tenaza con
ajustes
Gafas de
seguridad
Sellador
Información Importante ...........................2
GARANTÍA .................................................2
Pre-instalación .........................................2
planicación de la instalación.............2
herramientas requeridas.....................2
Contenido del paquete.........................3
Instalación ................................................4
Cuidado y limpieza ...................................7
Resolución de fallas .................................7
Piezas de repuesto ...................................8
(2) Líneas
de sumin-
istro
GARANTÍA DE POR VIDA LIMITADA
Cumpla con todos los códigos locales de plomería y de construcción.
Tape el desagüe del lavabo para evitar que se pierdan piezas.
Lea el apartado Cuidado y Limpieza de esta guía
2

Ensamblaje del grifo
Tubo de desagüe
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A Grifo 1
B Aireador 1
C Tuerca de seguridad 2
D Émbolo principal (Preensamblada al cuerpo del desagüe (G)) 1
E Arandela de goma (Preensamblada al cuerpo del desagüe (G)) 1
F Tuerca de seguridad (Preensamblada al cuerpo del desagüe (G)) 1
G Cuerpo del desagüe 1
A
B
D
EF
G
C
3HOMEDEPOT.com/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-434-5224.

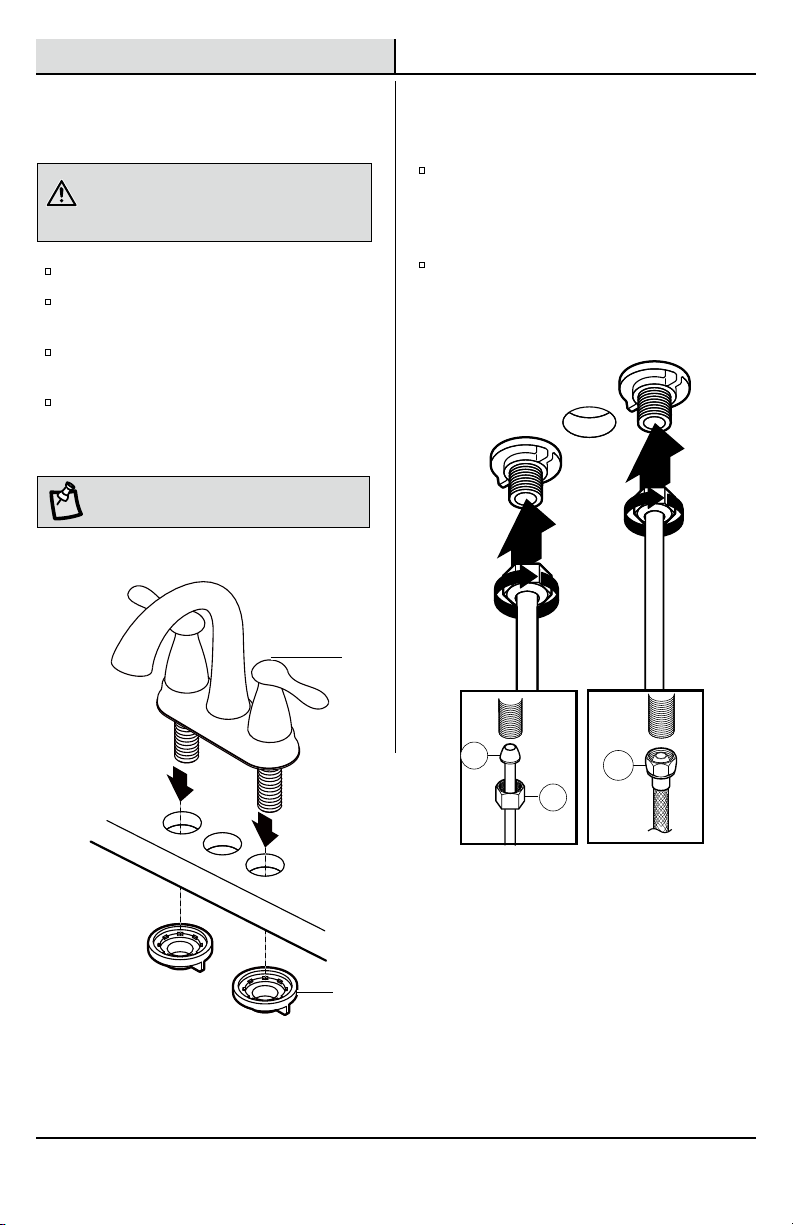

Cómo instalar el ensamblaje
del grifo
Cierre el suministro de agua.
Si es necesario, retire el grifo viejo y limpie la
supercie de instalación.
Instalación
1
A
C
Coloca el ensamblaje del grifo (A) en los ori
ciosde montaje del lavamanos.
Asegura el ensamblaje del grifo (A) al
lavamanoscon las tuercas de montaje (C)
incluidas.
CAUTION : Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
NOTE: Si el lavamanos es irregular, usa silicona
debajode la junta .
2
1
3
Conexión de las líneas de
suministro de agua
Usa conexiones de grifos de 1/2” IPS (2) o
tuercas de acoplamiento de líneas de sumin-
istro(3) (no incluidas) con un tubo montante de
bolade diámetro exterior de 3/8” (1).
Usa llaves para apretar las conexiones. No
aprietesdemasiado.
2
4

Coin
Instalación del desagüe Comprobación de fugas
Instala el émbolo principal (D), la arandela de goma (E) y
el cuerpo de desagüe (G) sobre el lavabo. Cierre el suministro de agua al grifo.
Use una moneda para retirar el aireador (B) del grifo (A).
Cuando haya terminado, cierre el grifo y vuelva a colocar
el aireador (B) con una moneda.
Gire las manijas en el grifo (A) y deje que corra el agua
caliente y el agua fría durante al menos 1 minuto para
desalojar cualquier desecho e identicar cualquier fuga
posible.
Desde abajo del lavabo, instala la contratuerca. (F).
Instalación (continuación)
3 4
D
E
G
F
A
B
5HOMEDEPOT.com/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-434-5224.

Cuidado y limpieza
Resolución de fallas
Límpielo periódicamente con un paño suave.
Este grifo está diseñado para muchos años de trabajo libre de problemas. Manténgalo como nuevo haciendo lo siguiente:
Evite usar limpiadores abrasivos, lana de acero y químicos fuertes ya que opacarán el acabado y anularán su garantía.
Problema Posible causa Solución
Hay fugas debajo de la manija. La tuerca retenedora se ha aojado y
el anillo O en el cartucho está sucio
o dañado.
Apriete la tuerca retenedora.
Limpie o reemplace el anillo O.
El aireador tiene fugas o tiene un
patrón inconsistente de ujo de agua.
El aireador está sucio o no está
ajustado correctamente. Retire el aireador y revise en busca de
desechos en las mallas del aireador.
Conrme que la arandela de goma está
instalada adecuadamente.
El suministro de agua no se corta por
completo.
El asiento de goma y el resorte están
sucios o rotos. Retire la manija y el cartucho para revisar el
asiento de goma y el resorte.
Límpielos o reemplácelos.
Goteo del desagüe en la base
del lavabo.
Supercie rugosa o irregular del
lavabo.
NOTA: Consulte en el apartado de piezas de repuesto de este
manual el dibujo detallado que muestra la ubicación de las
piezas enumeradas.
Ponga más sellante de silicona en
la parte biselada del reborde del
desagüe.
Vuelva a apretar y verique si sigue
habiendo goteo.
6

1.
4.
6.
10.
9.
8.
7.
5.1
5.2
3.1
3.2
2.
DO NOT REMOVE
Las etiquetas de identicación
del grifo se encontrarán al
retirar la manija del agua caliente
Piezas de servicio
TIPO DE MODELO
Pieza Descripción Pieza No.
1 Manija de metal A069341
2 Botón Indicador A66G325
3.1 Adaptador de la manija-frío A66D939C
3.2 Adaptador de la manija-
caliente
A66D939H
4 Tuerca y arandela del
retenedor
A663629
5.1 Cartucho con disco de
cerámica-frío
A507104N
5.2 Cartucho con disco de
cerámica-caliente
A507103N
Pieza Descripción Pieza No.
6 Placa para m asilla A011343NF
7 Juego de con tratuercas A504023
8 Aireador A553019N
9 Ensamblaje de desagüe A505218
10 Llave (H2.5 * 19 mm L *
53 mmL)
A031000NI
7HOMEDEPOT.com/GLACIERBAY
Para obtener asistencia, póngase en contacto llamando al 1-855-434-5224.
Muchos cartuchos, aireadores y conjuntos de desagüe
de repuesto se pueden adquirir en la tienda Home Depot
más próxima o en línea en HOMEDEPOT.COM.

¿Tiene preguntas, problemas, o faltan piezas?
Antes de regresar a la tienda,
llame a Servicio al Cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 6 p.m., hora local del Este
1-855-HD-GLACIER
HOMEDEPOT.COM
