Glacier bay HD67091W-6B01 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
BUILDERS 4 IN. CENTERSET 2-HANDLE
LOW-ARC BATHROOM FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
3/2019 REV.01THD
Model#
HD67091W-6B01
HD67091W-6B02
HD67091W-6B04
HD67091W-6B27D
SKU#
505838
523918
247368
793878

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................9
Troubleshooting........................................9
Service Parts ........................................... 10
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
(2) Supply
lines
SILICONE
Silicone
sealant
Tools and Hardware Required ...............2
Operation...................................................8
HacksawPliers
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a ve year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.

3
Pre-Installation (continued)

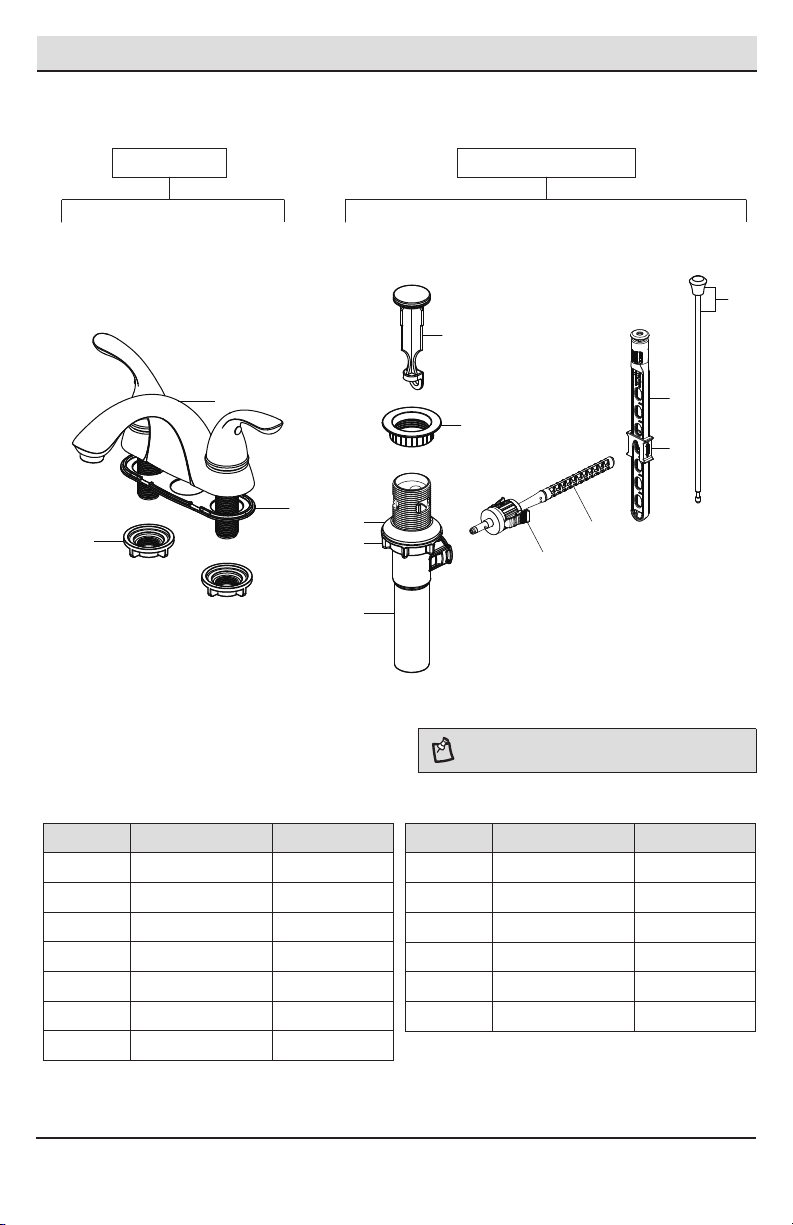

PACKAGE CONTENTS
Part Description Quantity
A 1Faucet
B 1Gasket
C 2Mounting nut
D 1Pop up stopper
E 1Pop-up ange
F 1Rubber washer
G 1Lock nut
H 1Drain body
I 1Joint
J 1Horizontal rod
K 1Lift rod strap
M 1Lift rod
L 1Clip
Part Description Quantity
Faucet Assembly ClickInstall Drain Assembly
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
NOTE: *Items D - H come pre-assembled.
D*
E*
F*
G*
K
L
H*
I
J
M
A
B
C

Installation
4

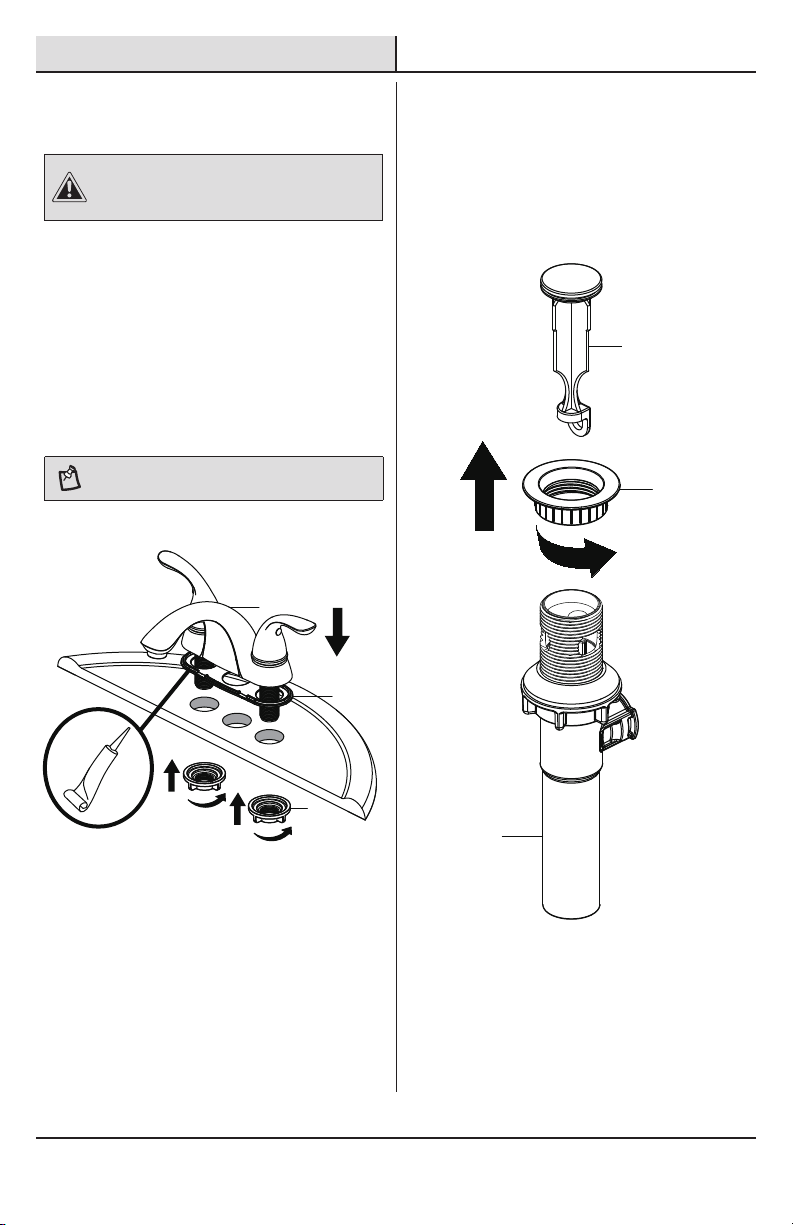

1 Installing the faucet assembly
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.
□Ensure the gasket (B) is on the bottom of the
new faucet (A).
□Place the faucet (A) through the mounting
holes in the sink.
2 Preparing the pop-up assembly
□Remove the pop-up stopper (D) and drain
ange (E) from the drain body (H).
□Secure the faucet (A) to the sink using the
mounting nuts (C) provided. Hand-tighten only.
NOTE: Silicone sealant is required under the gasket (B).
□Clean the mounting surface.
D
E
H
A
B
C
SILICONE

5
Installation (continued)
3 Installing the drain body
□Apply silicone sealant (not included) under the
drain ange (E) and place the drain ange (E)
into the drain hole of the sink.
□From underneath the sink, screw the drain
body (H) onto the drain ange (E). Ensure that
the opening (1) for the ball rod on the drain
body (H) faces towards the rear of the sink.
4 Installing the stopper and
horizontal rod
□ Tighten the rubber washer (F) and lock nut (G)
on the drain body (H). Hand-tighten only.
□Insert the stopper (D) into the drain hole in the sink.
□Before installation, unscrew the protective cap (1)
from the horizontal rod (J).
□Insert the horizontal rod (J) into the drain body (H)
and through the hole of the stopper (D) until you
hear a click. See insert 2. You can press the two
sides of the joint (I) to remove the horizontal rod (J).
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
NOTE: For easier removal and cleaning, rotate the stopper
(D) 90 degrees so that the horizontal rod (J) does not go
through the hole in the stopper (D). See insert 3.
1
2
E
F
G
SILI
H
1
1
1
J
2
H
D
3
Insert 3
Insert 2
I
J
H
I

6

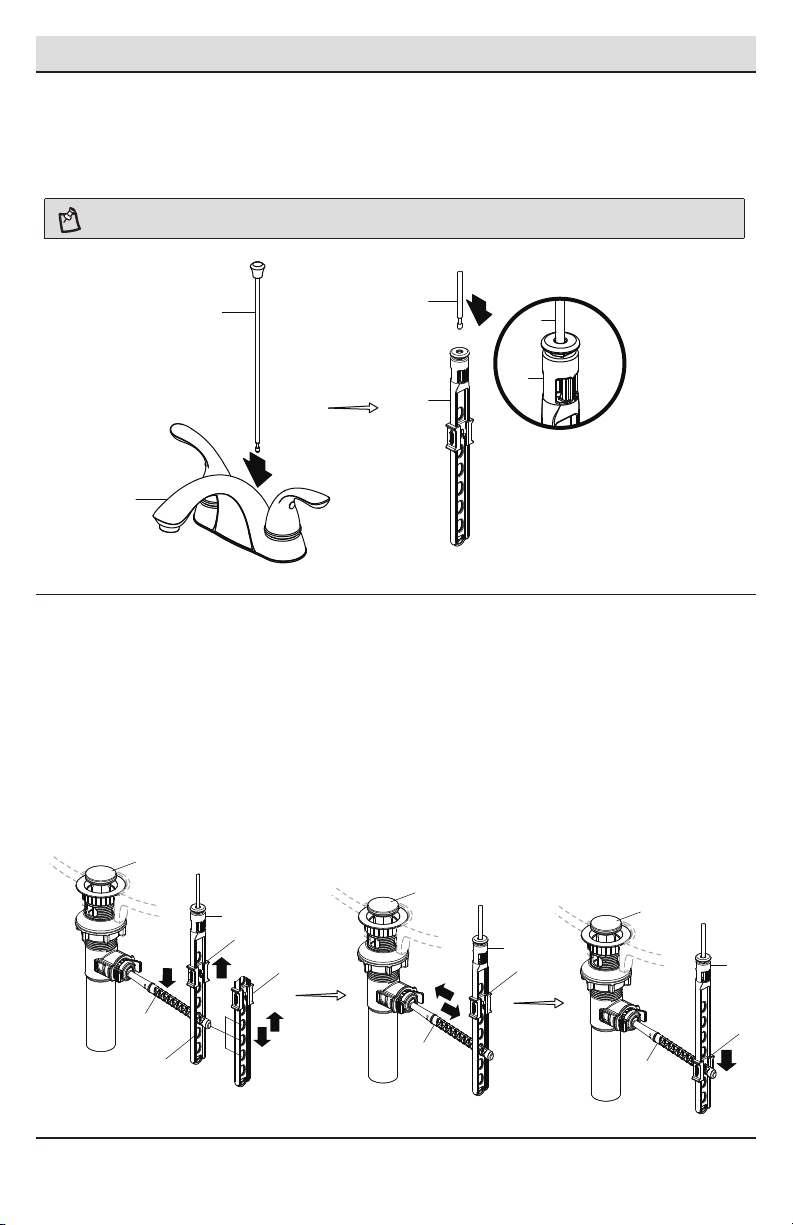

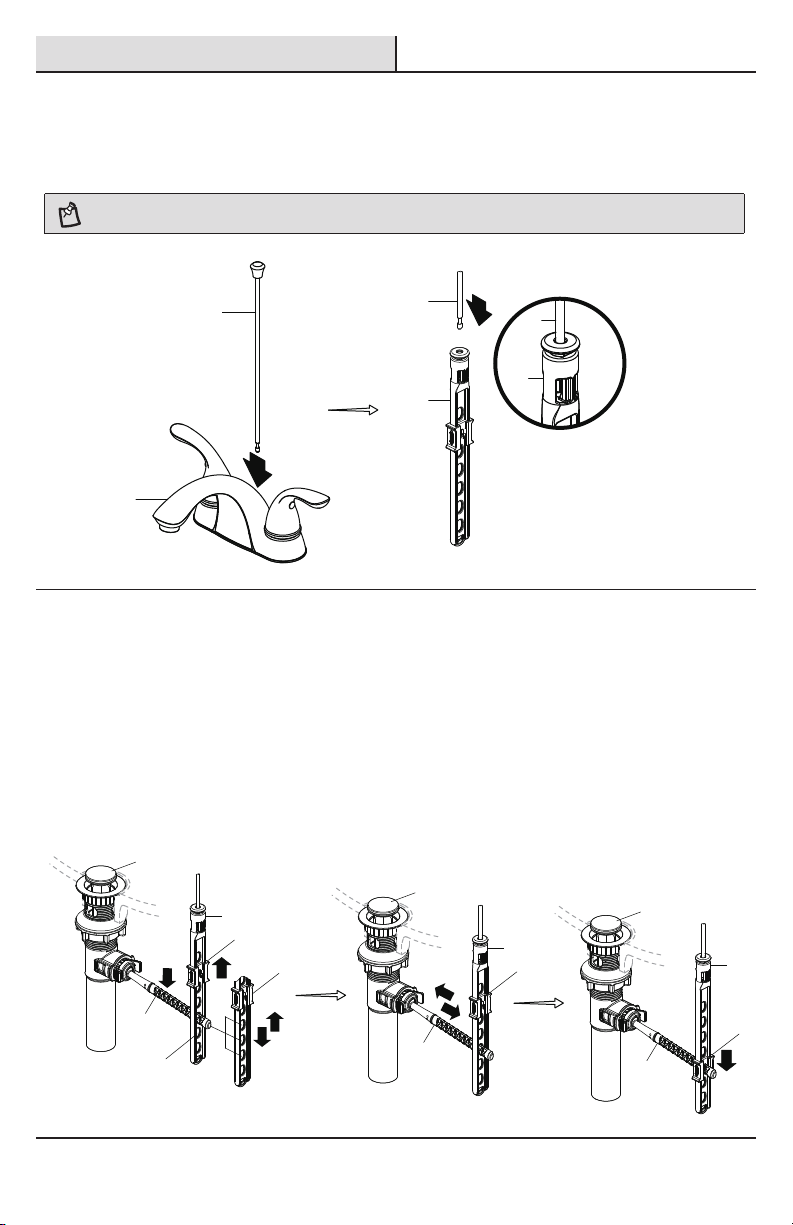

Installation (continued)
6
□Slide the clip (L) upward, adjust the location of the lift rod strap (K) to the appropriate height and insert
the horizontal rod (J) with the correct hole of the lift rod strap (K).
□Move the lift rod strap (K) in or out to choose an appropriate location.
□Press the horizontal rod (J) down to ensure the stopper (D) is in the maximum open position.
Attaching the horizontal rod and strap
5 Installing the lift rod
□Slide the clip (L) downward until it secures with the horizontal rod (J).
□Slide the lift rod (M) down into the lift rod strap (K) through the faucet (A) until it clicks into the lift rod
strap (K).
NOTE: If a shorter lift rod (M) is required for your installation, you may call Glacier Bay Customer Service for assistance.
Hole
2
M
K
M
K
5
J
D
L
K
12
3
3
J
D
L
K
L
4
4
J
D
L
K
1
M
A

HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
7
Installation (continued)

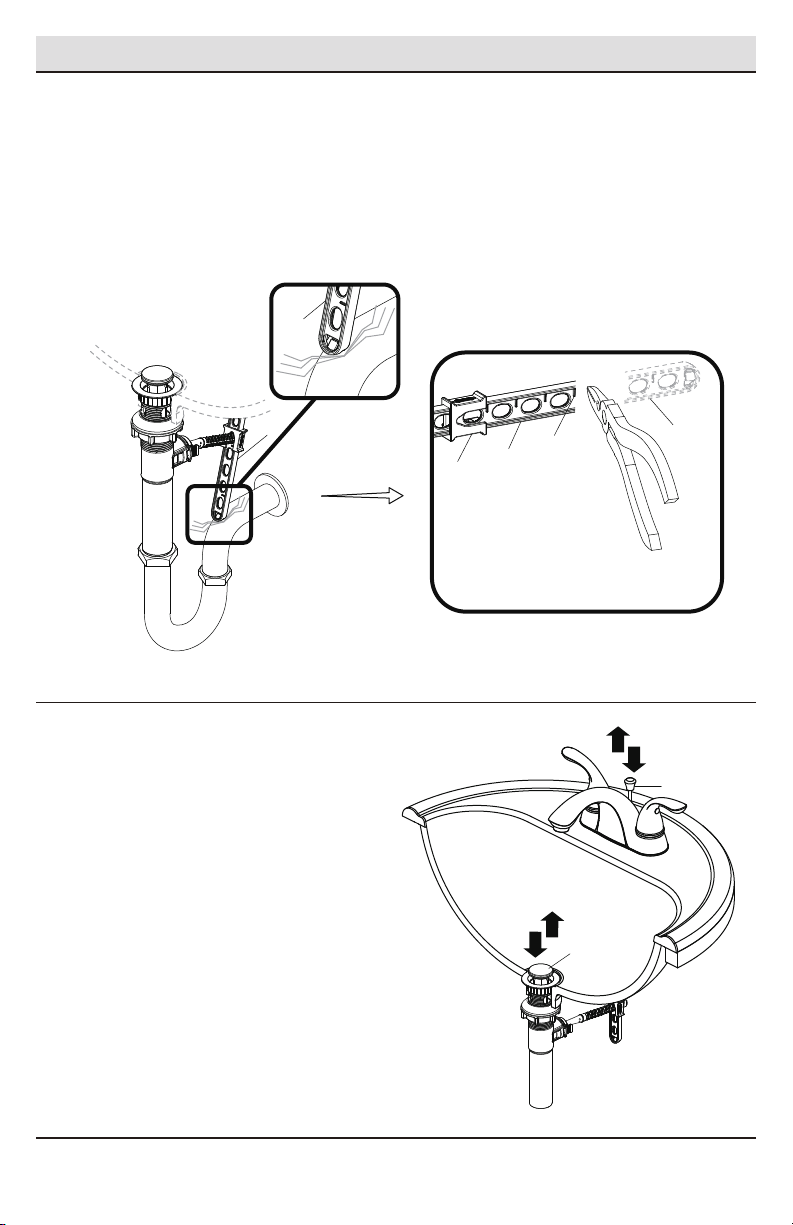

7Adjusting the length of lift rod strap (optional)
□If the pop up lift rod strap (K) is interfering with your installation, as shown in Fig. 1, the lift rod strap (K)
can be cut shorter.
□Once you have identied the proper hole in the lift rod strap (K) that is necessary for your installation, you
may cut off the bottom portion (1) of the lift rod strap (K) by snapping it off with pliers or cutting it off with
a saw at the cutting point (2), as shown in Fig. 2. Ensure the clip (L) does not slide off the lift rod strap (K).
8Checking the operation of the
pop-up
□Operate the lift rod (M) up and down to verify
that the stopper (D) opens and closes correctly.
Fig. 1 Fig. 2
K
1
2
K
K
L
D
M

1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to ush the water lines. Do not
lose the gasket (1) in the aerator.
Operation
□Ensure the faucet (A) handles are in the off
position, and turn on the water supply to check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
8
Installation (continued)

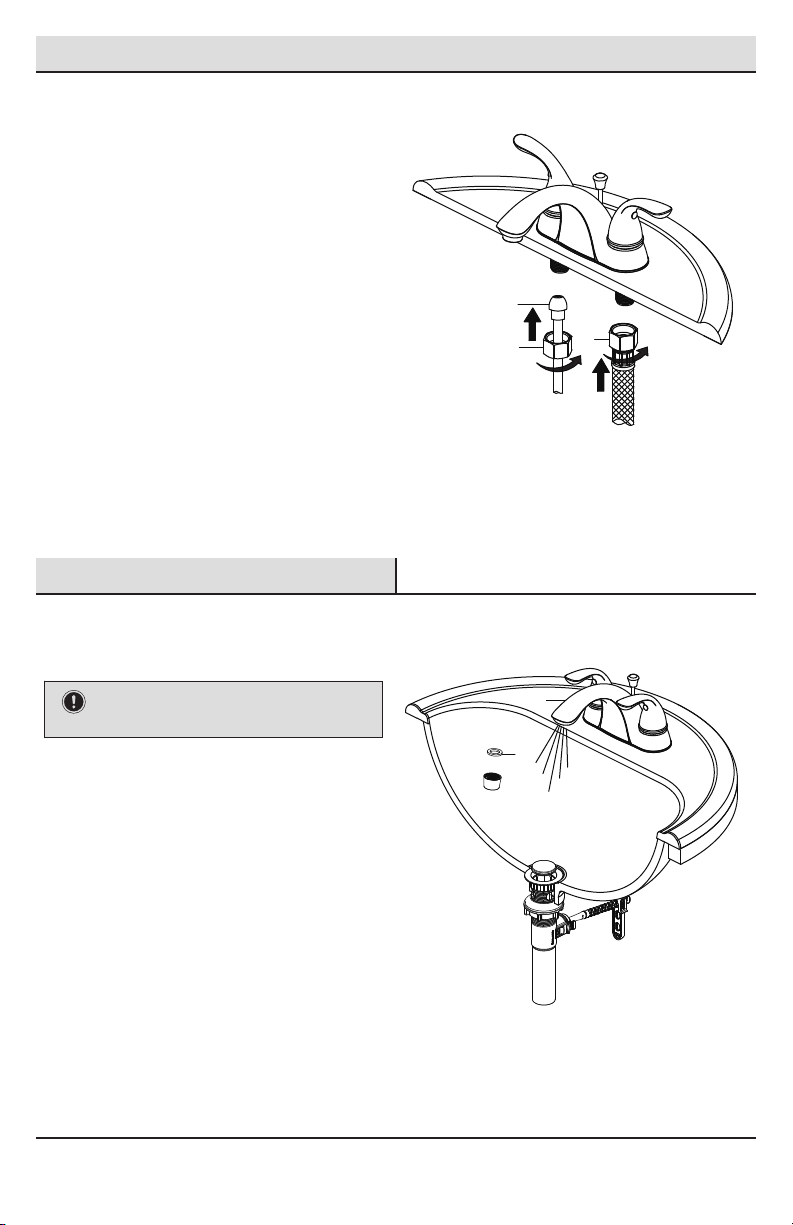

9 Making the water supply
connections
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
□Use wrenches to tighten the connections. Do not
overtighten.
3
1
2
1
A

HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
9
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water ow.
□Remove the aerator and
check for debris.
□Ensure that the rubber washer
is properly installed.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
The aerator is dirty or mis-tted.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
ange.
□Retighten and test for leaks.

10

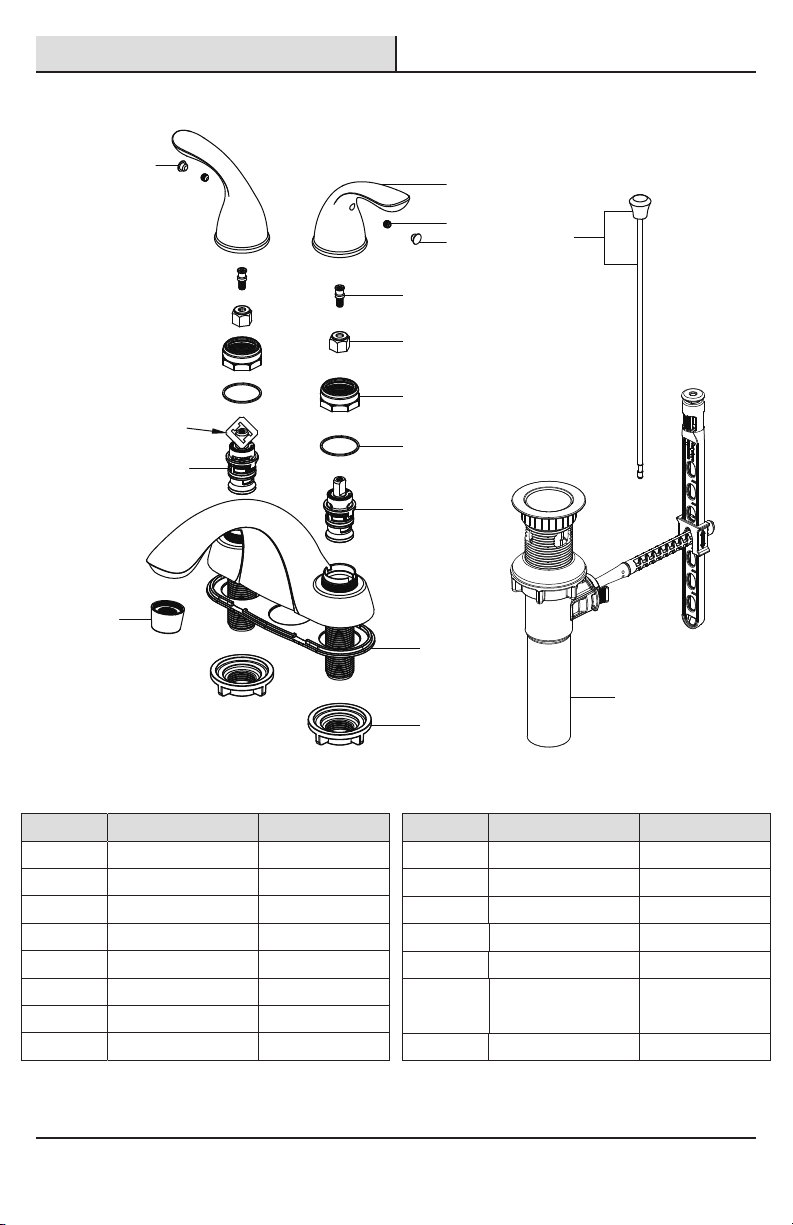

Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Part Description Part Number
1RP13041*
2 Set screw RP50002
3 Index H RP10004
4 Index C RP10005
5 Connector RP50003
6 Inverter RP64044
7 Bonnet nut RP70435
8 Washer RP64124
9 Cartridge H RP20067
Handle
10 Cartridge C RP20068
12 Mounting nut RP56001
14 ClickInstall™ drain
assembly RP40228*
15 Lift rod RP40266*
Part Description Part Number
13 Aerator RP30217*
11 Gasket RP80259
Faucet ID tags can be
found by removing
the hot water handle
14
15
1
2
4
5
6
7
8
10
11
9
3
13
12

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
BUILDERS - MEZCLADORA PARA BAÑO, DE ARCO
BAJO, CON 2 MANERALES Y PIEZA CENTRAL DE 4"
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
Modelo núm.
HD67091W-6B01
HD67091W-6B02
HD67091W-6B04
HD67091W-6B27D
SKU núm.
505838
523918
247368
793878

13
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................13
Garantía...................................................13
Pre-instalación .......................................13
.............13
Herramientas y herrajes necesarios....13
Contenido del paquete.........................14
Instalación ..............................................15
Funcionamiento......................................19
Cuidado y limpieza ................................20
Piezas de repuesto ................................21
Planicación de la instalación Solución de problemas...........................20
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Llave
ajustable
Gafas de
seguridad
Líneas de
suministro
SILICONE
Sellador
de silicona
Sierra
para
metales
Alicate
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales especícos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.

Ensamblaje de desagüe ClickInstall
14
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A 1Mezcladora
B 1Junta
C 2Tuerca de montaje
D 1Tapón emergente
E 1Brida emergente
F 1Arandela de goma
G 1Tuerca de bloqueo
H 1Cuerpo del drenaje
I 1Junta
J 1Varilla horizontal
K 1
Correa de la varilla
de elevación
M 1Varilla de elevación
Pieza Descripción Cantidad
Ensamblaje de
la mezcladora
NOTA: *Los artículos D - H vienen preensamblados.
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
L 1Sujetador
D*
E*
F*
G*
K
L
H*
I
J
M
A
B
C

Instalación
15
1 Cómo instalar el ensamblaje
del grifo
□Cierra el suministro de agua. Retira el grifo
anterior.
□Asegúrate de que la junta (B) esté en la parte
inferior de la mezcladora nueva (A).
□Coloca la mezcladora (A) en los oricios de
montaje del lavabo.
2 Cómo preparar el ensamblaje
emergente
□Retira el tapón emergente (D) y la brida del
desagüe (E) del cuerpo del desagüe (H).
□Asegura la mezcladora (A) al lavabo con las
tuercas de montaje (C) suministradas. Aprieta
con la mano solamente.
NOTA: Se requiere aplicar silicona debajo de la junta (B).
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
D
E
H
A
B
C
SILICONE

□Antes de la instalación, desenrosca la tapa
protectora (1) de la varilla horizontal (J).
16
Instalación (continuación)
3 Cómo instalar el cuerpo del
drenaje
□Aplica sellador de silicona (no incluido) debajo
de la brida del drenaje (E) y coloca ésta dentro
del oricio de drenaje del lavabo.
□Desde la parte inferior del lavabo, enrosca el
cuerpo del drenaje (H) en la brida del drenaje (E).
Asegúrate de que la abertura (1) para la varilla
de bola del cuerpo del drenaje (H) esté frente
a la parte posterior del lavabo.
4 Cómo instalar el tapón y la
varilla horizontal
□Inserta el tapón (D) en el oricio del drenaje del
lavabo.
□ Aprieta la arandela de goma (F) y la tuerca de
bloqueo (G) en el cuerpo del drenaje (H).
Ajusta sólo con la mano.
□Inserta la varilla horizontal (J) en el cuerpo del
desagüe (H) y a través del oricio del tapón (D)
hasta que escuches un clic. Consulta el folleto 2.
Puedes presionar ambos lados de la junta (I)
para retirar la varilla horizontal (J).
Folleto 3
Folleto 2
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
NOTA: Para retirar y limpiar más fácilmente, gira el tapón
(D) a 90º de manera que la varilla horizontal (J) no atraviese
el oricio del tapón (D). Consulta el folleto 3.
1
2
E
F
G
SILI
H
1
1
1
J
2
H
D
3
I
J
H
I

17
Instalación (continuación)
□Desliza la presilla (L) hacia arriba, ajusta la ubicación de la correa de la varilla de elevación (K) a la altura
adecuada e inserta la varilla horizontal (J) con el oricio correcto de la varilla de elevación (K).
Mueve la correa de la varilla de elevación (K) hacia adentro o hacia afuera para seleccionar la ubicación
adecuada.
6
□
□Presiona hacia abajo la varilla horizontal (J) para garantizar que el tapón (D) esté abierto completamente.
Cómo instalar la varilla horizontal y la correa
Oricio
5 Cómo instalar la varilla de elevación
□Desliza la presilla (L) hacia abajo hasta que la varilla horizontal (J) esté asegurada.
□Desliza la varilla de elevación (M) hacia abajo en la correa de la varilla (K) y a través del grifo (A) hasta
que haga clic dentro de la correa (K).
NOTA: Si necesitas una varilla de elevación (M) más corta para tu instalación, puedes llamar al Servicio al Cliente de Glacier Bay para
recibir ayuda.
2
M
K
M
K
5
J
D
L
K
12
3
3
J
D
L
K
L
4
4
J
D
L
K
1
M
A

HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
18
Instalación (continuación)
8Cómo verificar el funcionamiento
del tapón emergente
□Mueve la varilla de elevación (M) hacia arriba y
abajo para vericar que el tapón (D) se abre y
cierra correctamente.
Fig. 1 Fig. 2
7Cómo ajustar el largo de la correa de la varilla de elevación (opcional)
□Si la presilla de la varilla de elevación (K) interere con tu instalación, como se muestra en la Fig. 1, la
presilla de la varilla de elevación (K) puede recortarse.
□Una vez que hayas identicado el oricio adecuado en la presilla de la varilla de elevación (K) que es
necesario para tu instalación, puedes recortar la porción inferior (1) de la presilla de la varilla de elevación
(K) partiendo con alicates o cortando con una sierra en el punto de corte (2), como se muestra en la Fig. 2.
Asegúrate de que la presilla (L) no se salga de la correa de la varilla de elevación (K).
K
1
2
K
K
L
D
M

1 Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aojes la junta (1) en el aireador.
Funcionamiento
□Asegúrate de que las llaves del grifo (A) estén
cerradas y abre el suministro del agua para
comprobar que no haya ltraciones. Si descubres
alguna ltración, verica tus conexiones para
asegurarte de que estén instaladas adecuadamente.
□Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
19
Instalación (continuación)
9 Cómo hacer las conexiones
del suministro de agua
□Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1).
□Usa llaves para apretar las conexiones. No aprietes
demasiado.
3
1
2
1
A

HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
20
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El aireador tiene un ujo
de agua irregular o
reducido.
□Retira el aireador y verica si
hay suciedades.
□Asegúrate de que la arandela de
goma esté bien instalada.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
El aireador está sucio o mal instalado.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay una ltración
proveniente del desagüe
del lavamanos en su base.
El lavamanos tiene una supercie rugosa
o irregular.
□Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□Aprieta nuevamente y verica
que no haya ltraciones.
