Glacier bay MELINA HD67111W-6104 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
MELINA 8 IN. WIDESPREAD 2-HANDLE
HIGH-ARC BATHROOM FAUCET
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
7/2021 REV.01THD
Model#
HD67111W-6104
HD67111W-6101
HD67111W-6110H
HD67111W-614405
SKU#
1006570256
317362189
317362181
317362182

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................10
Troubleshooting........................................10
Service Parts ........................................... 11
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Tools and Hardware Required ...............2
Operation...................................................9
Phillips
screwdriver
Basin
wrench
Adjustable
wrench
Safety
goggles
Channel
lock pliers
(2) Supply
lines
SILICONE
Silicone
sealant
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.

3
Pre-Installation (continued)

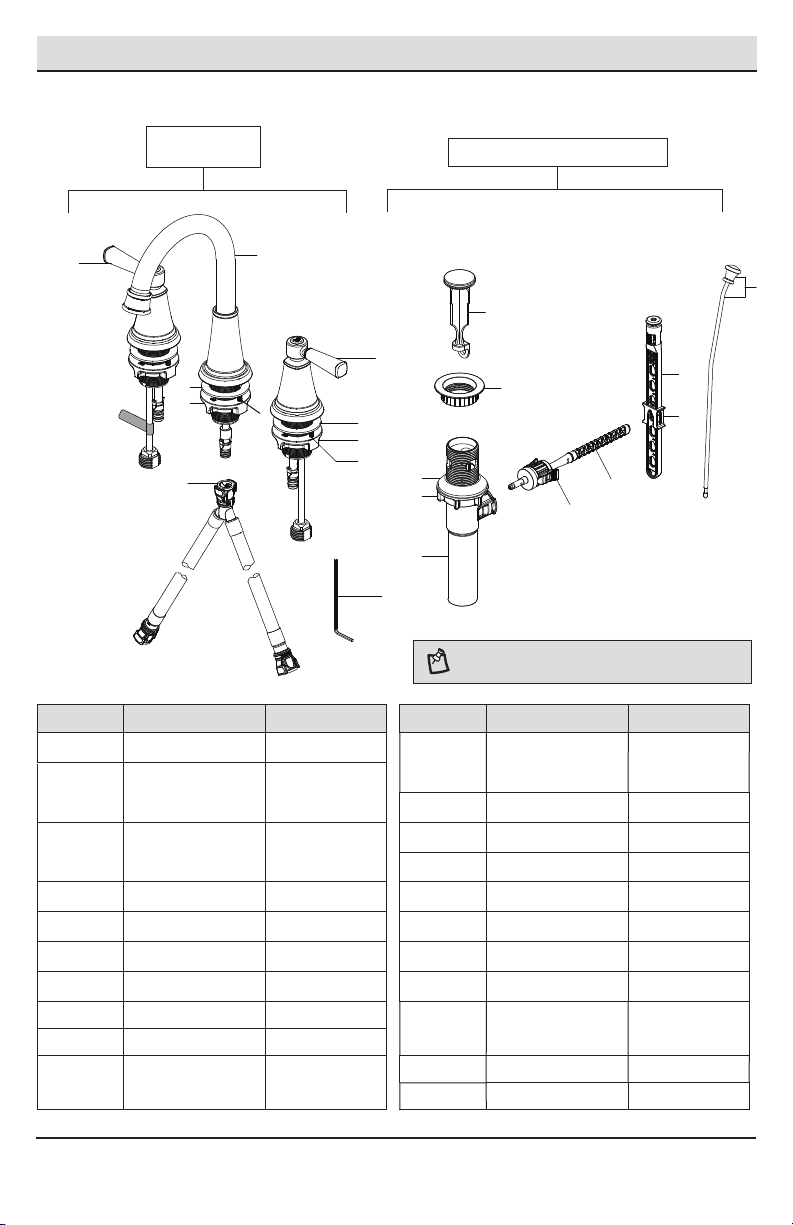

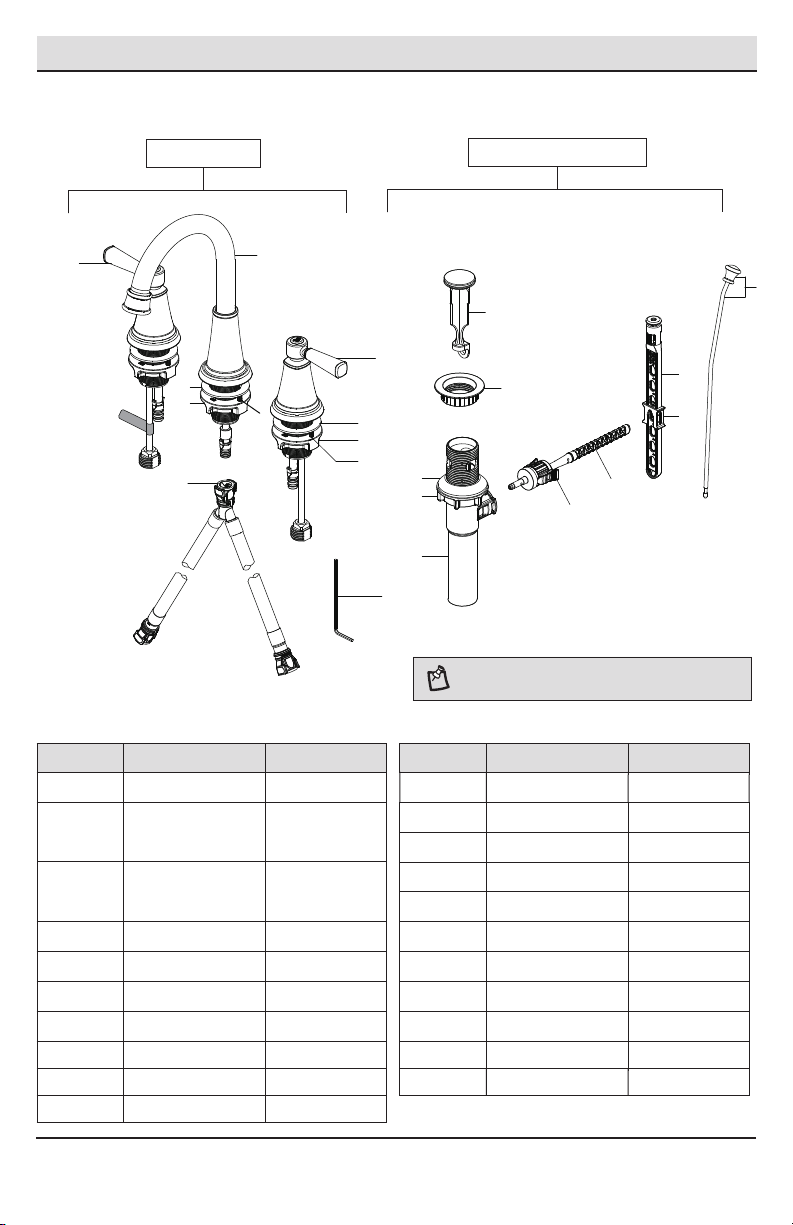

PACKAGE CONTENTS
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Faucet Assembly ClickInstall Drain Assembly
NOTE: *Items L - U come pre-assembled.
Part Description Quantity
A 1
BHandle assembly
- Hot 1
CHandle assembly
- Cold 1
Faucet body
D 2
ENut (M30) 2
FScrew 4
Washer
G 1Washer
Part Description Quantity
HNut (M28) 1
IScrew 2
JQuick connect hose 1
1Pop-up flange
1Rubber washer
1Lock nut
1Drain body
1Joint
1Horizontal rod
1Lift rod strap
1Lift rod
1Clip
1Pop up stopper
K2.38mm hex wrench 1
L
M
N
O
P
Q
S
R
T
U
M*
L*
P*
O*
N*
T*
S*
R*
Q*
U*
K
A
B
C
D
E
F
J
G
HI

4
Installation

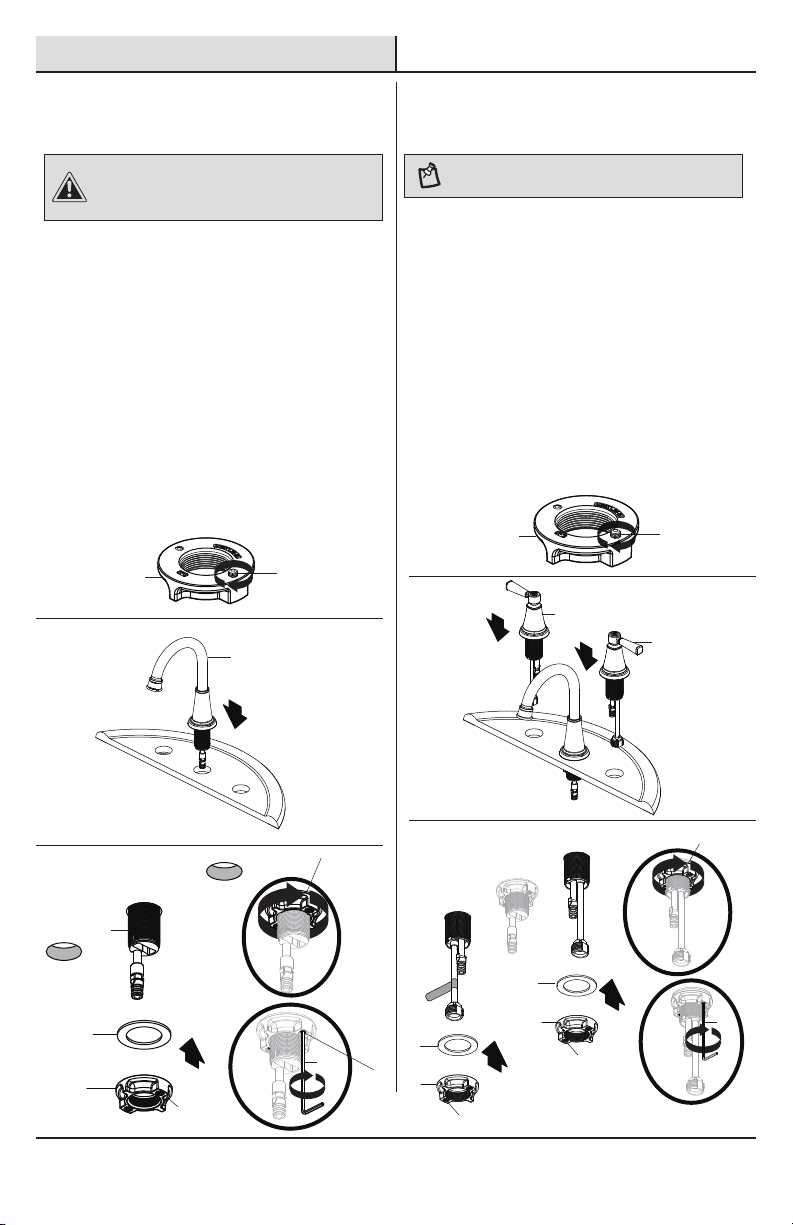

1 Installing the faucet assembly
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Place the faucet (A) through the mounting
holes in the sink.
□Secure the faucet (A) to the sink using the
washer (G) and nut (H) provided. Securely
tighten the screws (I) on the nut (H) with the
Hex wrench (Hex: 2.38 mm, K) provided.
2 Installing the faucet handles
□Remove the preassembled nuts (E) and washers
(D) from the hot and cold faucet handles (B and C).
□Insert the hot faucet handle (B) to the left of the
spout and cold faucet handle (C) to the right of
the spout.
NOTE: The hot water valve is identified with a label.
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface. □Loosen the screws (F) on the nuts (E) until the
ends of the screws (F) are flush with the face of
the nuts (E).
□Attach the faucet handles (B and C) underneath
the sink using the washers (D) and nuts (E).
Securely tighten the screws (F) on the nuts (E)
with the Hex wrench (Hex: 2.38 mm, K) provided.
□Remove the preassembled nut (H) and
washer (G) from the new faucet (A).
□Loosen the screws (I) on the nut (H) until the
ends of the screws (I) are flush with the face
of the nut (H).
I
H
1
F
E
1
2
A
B
C
2
2
E
D
F
3
3
E
D
F
F
K
4
E
5
H
I
G
H
4
I
K
5
3
A

5 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
4 Installing the drain body
□Apply silicone sealant (not included) under the
drain flange (M) and place the drain flange (M)
into the drain hole of the sink.
□From underneath the sink, screw the drain
body (P) onto the drain flange (M). Ensure that
the opening (1) for the ball rod on the drain
body (P) faces towards the rear of the sink.

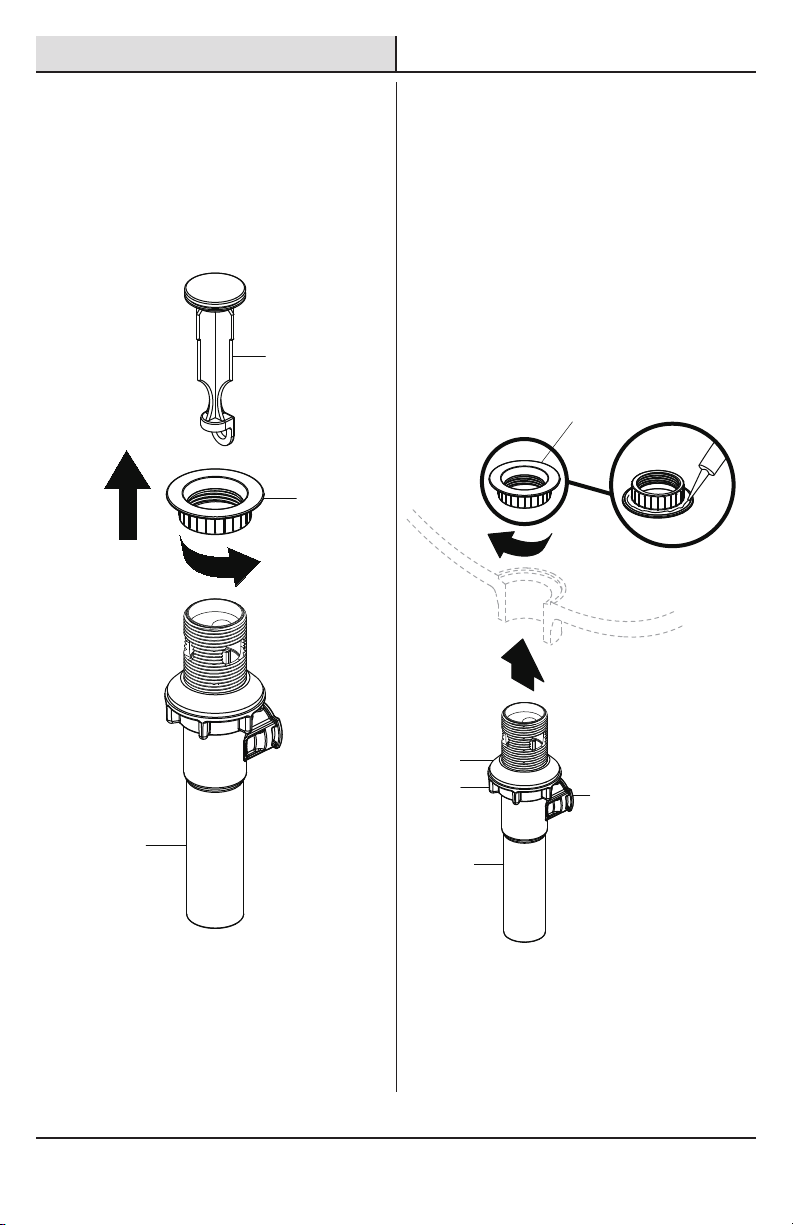

3 Preparing the pop-up assembly
□Remove the pop-up stopper (L) and drain
flange (M) from the drain body (P).
□ Tighten the rubber washer (N) and lock nut (O)
on the drain body (P). Hand-tighten only.
L
M
P
1
2
M
N
O
SILI
P
1

Installation (continued)

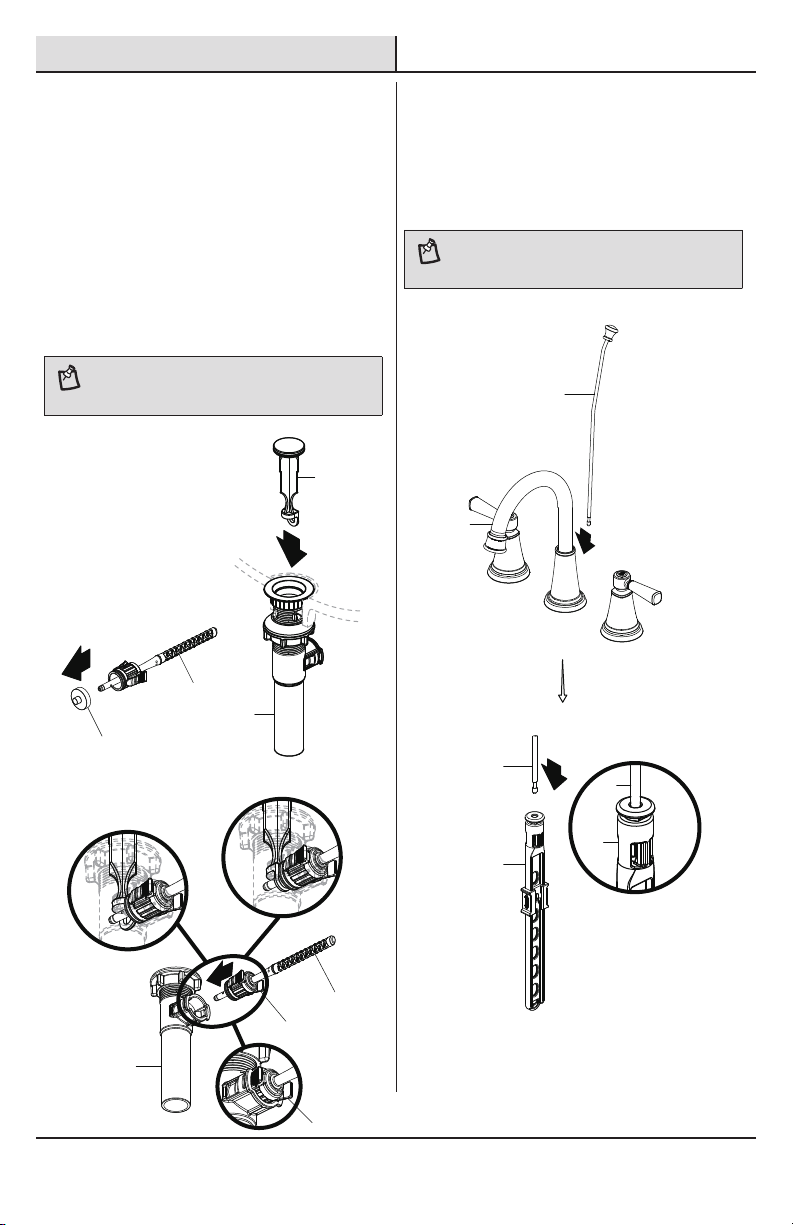

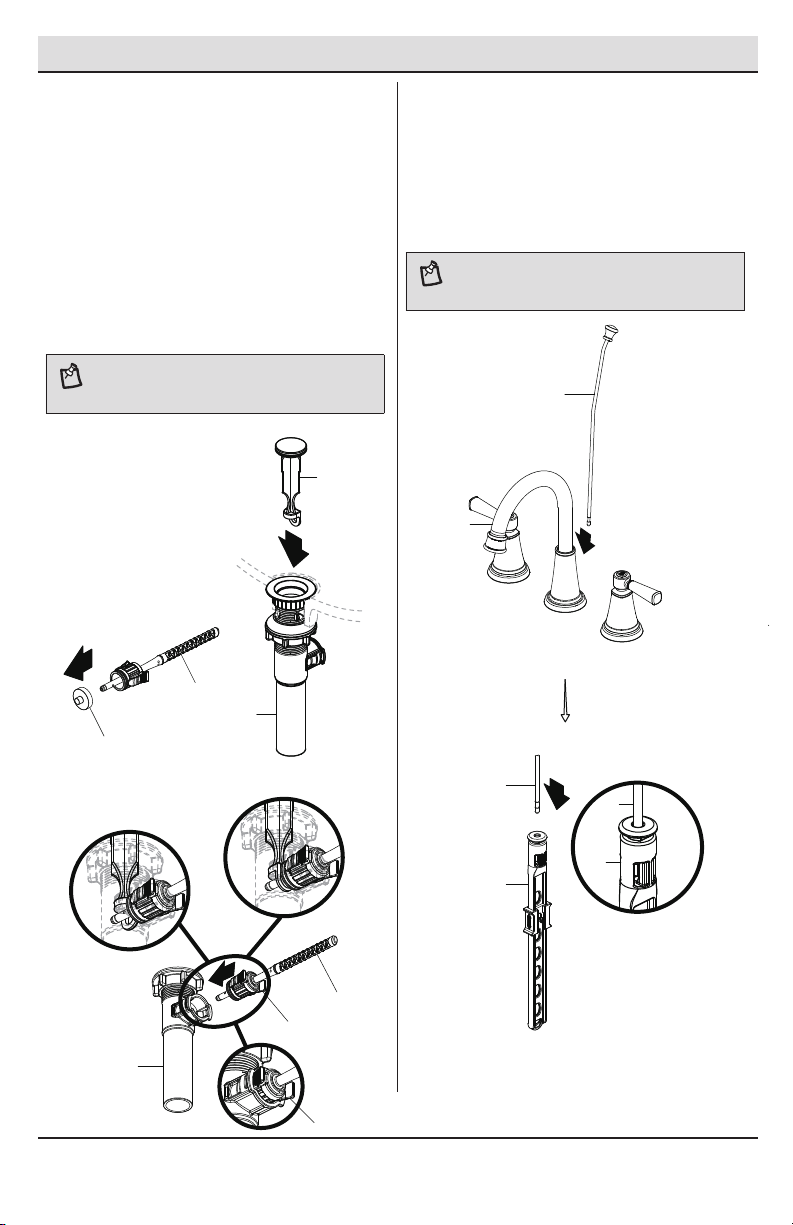

5 Installing the stopper and
horizontal rod
□Insert the stopper (L) into the drain hole in the
sink.
□Before installation, unscrew the protective cap
(1) from the horizontal rod (R).
6
□Slide the lift rod (U) down into the lift rod
strap (S) through the faucet (A) until it clicks
into the lift rod strap (S).
Installing the lift rod
□Insert the horizontal rod (R) into the drain body
(P) and through the hole of the stopper (L) until
you hear a click. See insert 2. You can press the
two sides of the joint (Q) to remove the horizontal
rod (R).
NOTE: For easier removal and cleaning, rotate the stopper
(L) 90 degrees so that the horizontal rod (R) does not go
through the hole in the stopper (L). See insert 3.
Insert 3
Insert 2
1
1
R
2
P
L
3
Q
R
P
Q
NOTE: If a shorter lift rod (U) is required for your
installation, you may call Glacier Bay Customer Service
for assistance.
2
U
S
U
S
6
U
A
1

Installation (continued)

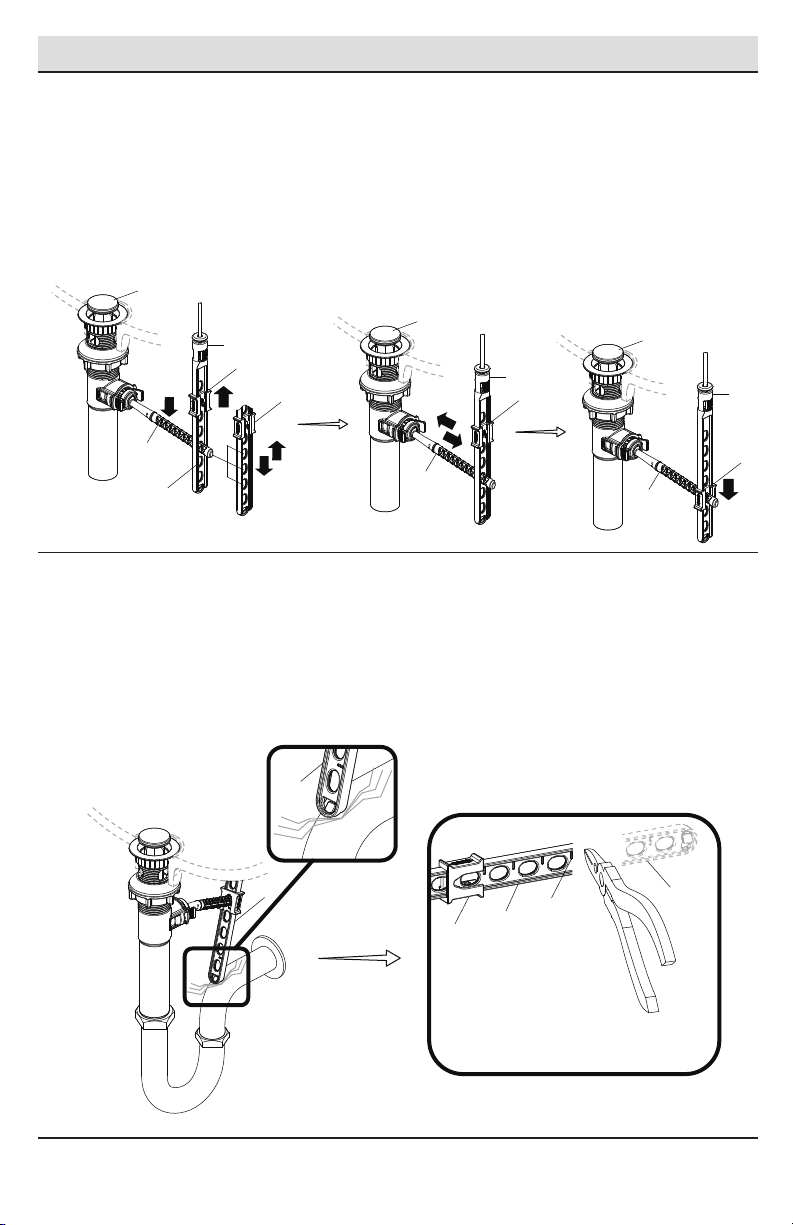

8Adjusting the length of lift rod strap (optional)
□If the pop up lift rod strap (S) is interfering with your installation, as shown in Fig. 1, the lift rod strap (S)
can be cut shorter.
□Once you have identified the proper hole in the lift rod strap (S) that is necessary for your installation, you
may cut off the bottom portion (1) of the lift rod strap (S) by snapping it off with pliers or cutting it off with
a saw at the cutting point (2), as shown in Fig. 2. Ensure the clip (T) does not slide off the lift rod strap (S).
7
□Slide the clip (T) upward, adjust the location of the lift rod strap (S) to the appropriate height and insert
the horizontal rod (R) with the correct hole of the lift rod strap (S).
□Move the lift rod strap (S) in or out to choose an appropriate location.
□Press the horizontal rod (R) down to ensure the stopper (L) is in the maximum open position.
Attaching the horizontal rod and strap
□Slide the clip (T) downward until it secures with the horizontal rod (R).
Hole 5
R
L
T
S
12
3
3
R
L
T
S
T
4
4
R
L
T
S
Fig. 1 Fig. 2
S
1
2
S
S
T
7 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.

8
Installation (continued)

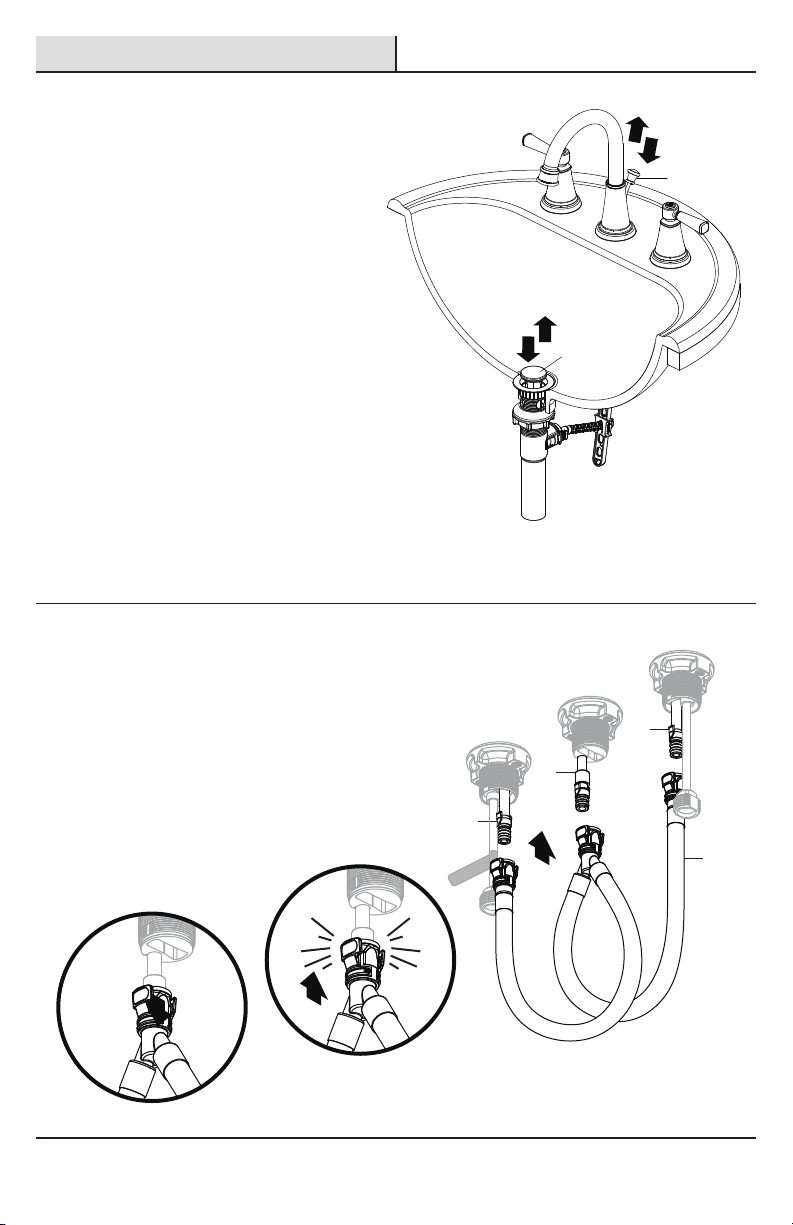

9Checking the operation of the
pop-up
□Operate the lift rod (U) up and down to verify
that the stopper (L) opens and closes correctly.
10 Attaching the quick connect
hose
□Attach the quick connect hose (J) connections
to the hot faucet handle (B) connection, faucet
body (A) connection, and cold faucet handle (C)
connection. Push until the connections snap
together.
□Pull down moderately to ensure the connections
have been made.
U
L
3
1
C
J
A
B
2

9
11
Installation (continued)
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Operation
1Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to flush the water lines. Do not
lose the gasket (1) in the aerator.
□Ensure the faucet (A) handles are in the off
position and turn on the water supply to check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
flushes away any debris that could cause
damage to internal parts.
□Turn off the water and reinstall the aerator and
housing (if applicable).
A
1

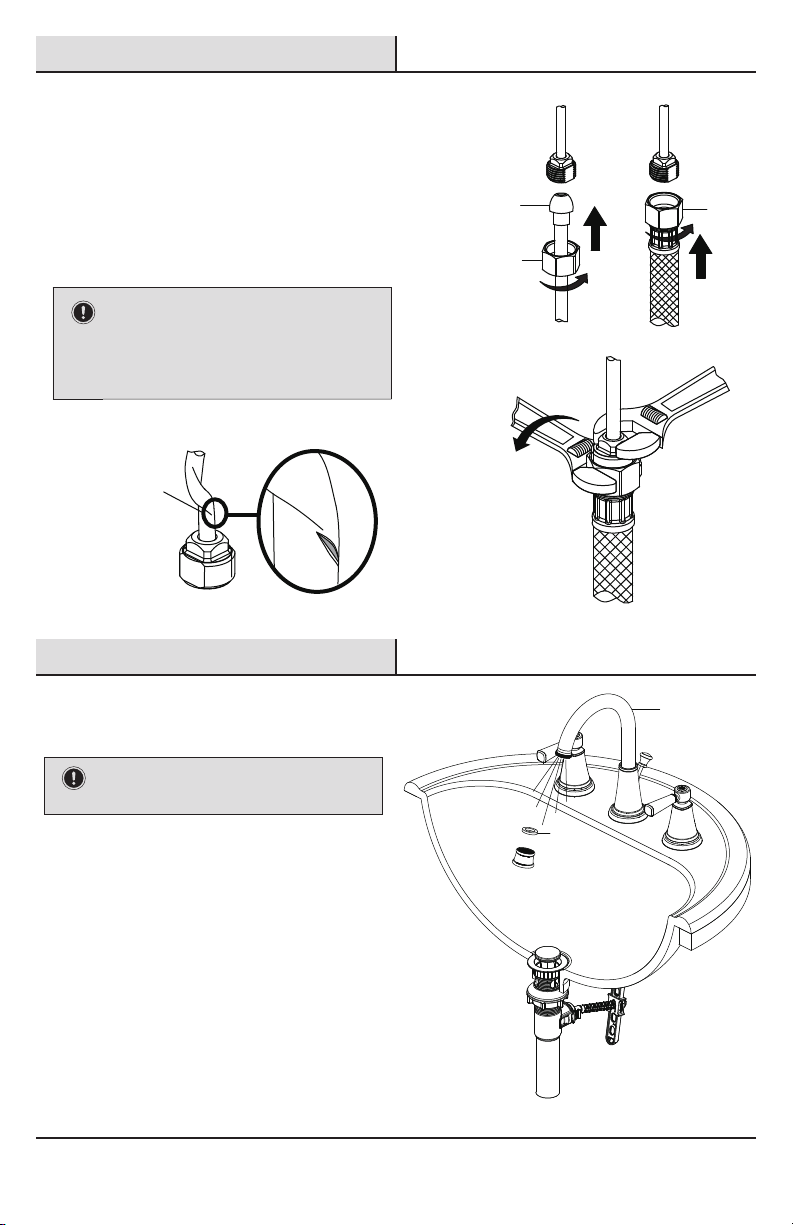

Making the water supply
connections
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
3
12
IMPORTANT: WHEN PRE-TIGHTENING THE WATER
SUPPLY LINE TO THE FAUCET CONNECTOR, A SECOND
WRENCH MUST BE APPLIED TO THE INLET SUPPLY TUBE
FITTING TO PREVENT IT FROM MOVING OR TWISTING
WHEN TIGHTENING THE WATER SUPPLY LINE.DO NOT
OVERTIGHTEN. DO NOT BEND OR TWIST THE INLET SUPPLY
TUBES, OTHERWISE THE TUBES WOULD BE DAMAGED.
damage
□If it is necessary to plug up one of the inlet tubes,
use a plug (not included) with a washer.

10

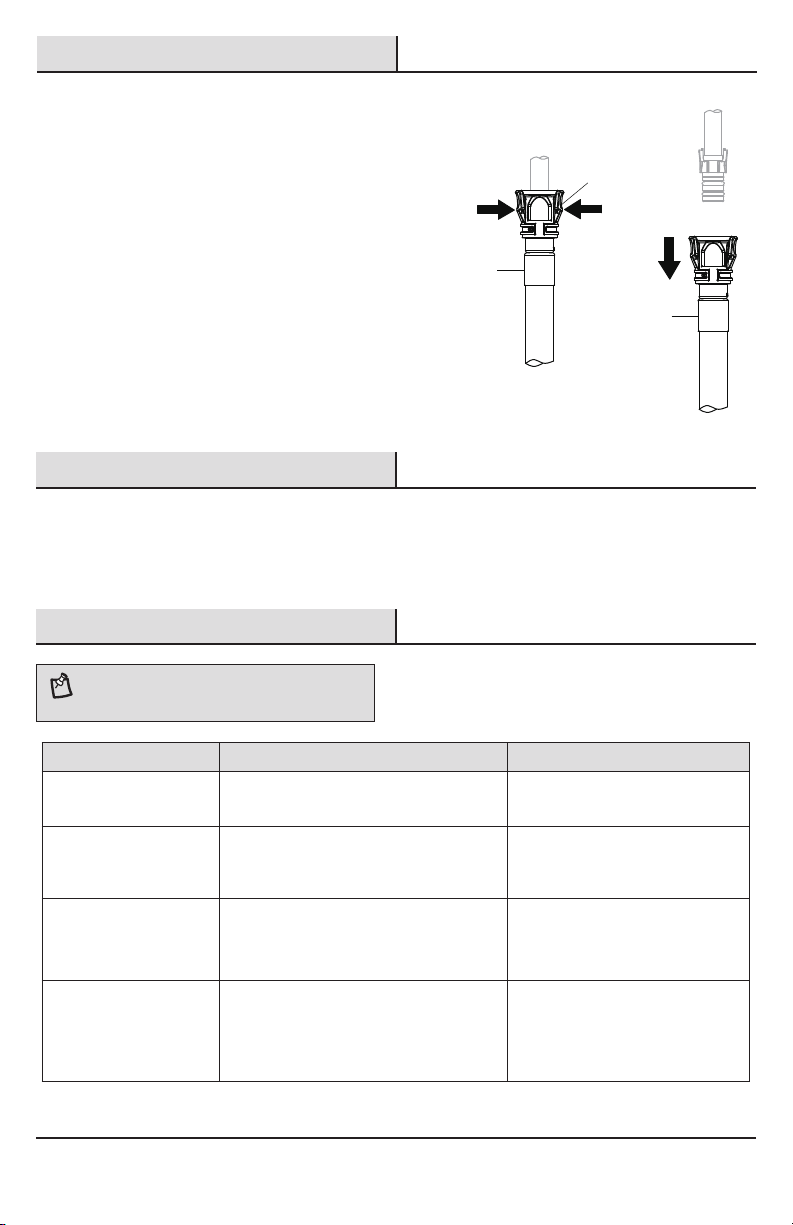

2Removing the quick connector
□If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Operation (continued)
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The aerator has an
irregular or reduced
water flow.
□Remove the aerator and
check for debris.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
The aerator is dirty or mis-fitted.

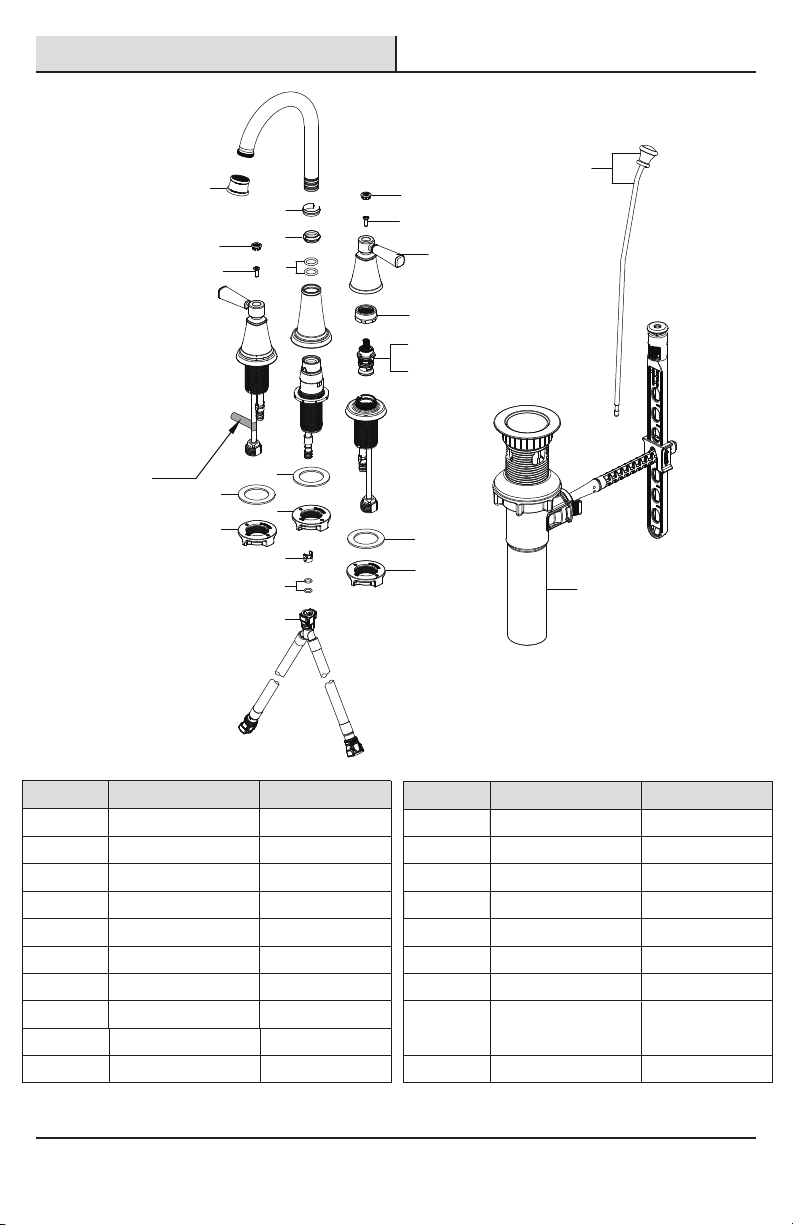

NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface. □Apply additional silicone sealant
to the beveled side of the drain
flange.
□Retighten and test for leaks.
Pull
down
Squeeze
2
1
1

11
Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Part Description Part Number
1
2 Index C
3
5
Screw
6
7
8
Cartridge H
4
Cartridge C
Handle
Index H
14
O-ring
Part Description Part Number
Washer
17
Bonnet nut 15
16
Nut & Screw
Block
18
Quick connect hose
ClickInstall™ drain
assembly
RP10001*
RP10002*
RP50169
RP13828*
RP70678
RP20079
RP20080
RP64147
RP56140
RP70421
RP60002
RP70815
RP40228*
10 Aerator
9Nut & Screw RP56137
RP30309* 19 Lift rod RP40227*
11
O-ring
12
13
Wearable ring
Clip
RP70077
RP70023
RP60008
13
2
3
6
7
4
5
1
8
14
11
12
10
8
9
15
16
17
8
9
18
19
Faucet ID tags can
be found on the
hot water inlet
3

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
MELINA - MEZCLADORA PARA BAÑO, DE ARCO ALTO,
CON 2 MANERALES Y PIEZA EXTENDIDA DE 8"
Agradecemos la confianza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
Modelo núm.
HD67111W-6104
HD67111W-6101
HD67111W-6110H
HD67111W-614405
SKU núm.
1006570256
317362189
317362181
317362182

14
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................14
Garantía...................................................14
Pre-instalación .......................................14
.............14
Herramientas y herrajes necesarios....14
Contenido del paquete.........................15
Instalación ..............................................16
Funcionamiento......................................21
Cuidado y limpieza ................................22
Piezas de repuesto ................................23
Planificación de la instalación Solución de problemas...........................22
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Destornillador
Phillips
Llave para
grifería
Llave
ajustable
Gafas de
seguridad
Pinzas
ajustables
Líneas de
suministro
SILICONE
Sellador de
silicona
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales específicos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.

15
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
NOTA: *Los artículos L - U vienen preensamblados.
Part Description Quantity
A 1
BEnsamblaje de la
llave - Caliente 1
CEnsamblaje de la
llave - Fría 1
Cuerpo del grifo
D 2
E Tuerca (M30) 2
F Tornillo 4
Arandela
G 1Arandela
Part Description Quantity
H Tuerca (M28) 1
I Tornillo 2
JManguera de
conector rápido
KLlave hexagonal
de 2.38 mm 1
Ensamblaje de
la mezcladora Presiona el ensamblaje emergente
1
1Brida emergente
1Arandela de goma
1Tuerca de bloqueo
1Cuerpo del drenaje
1Junta
1Varilla horizontal
1
Correa de la varilla
de elevación
1Varilla de elevación
1Sujetador
1Tapón emergente
L
M
N
O
P
Q
S
R
T
U
M*
L*
P*
O*
N*
T*
S*
R*
Q*
U*
K
A
B
C
D
E
F
J
G
HI

16
Instalación
1 Cómo instalar el ensamblaje
del grifo
□Coloca la mezcladora (A) en los orificios de
montaje del lavabo.
□Asegura el grifo (A) al lavamanos con la arandela
(G) y la tuerca (H) suministradas. Aprieta bien los
tornillos (I) en las tuerca (H) con la llave
hexagonal (hexagonal de 2.38 mm, K) incluida.
2 Cómo instalar las llaves del
grifo
□Retira las tuercas preensambladas (E) y las
arandelas (D) de las llaves de agua caliente
y fría (B y C) del grifo.
□Inserta la llave caliente (B) del grifo a la izquierda
del caño y la llave fría (C) del grifo a la derecha
del caño.
NOTA: La válvula de agua caliente está identificada con
una etiqueta.
□Afloja los tornillos (F) en las tuercas (E) hasta que
los extremos de los tornillos (F) estén al ras de la
cara de las tuercas (E).
□Asegura las llaves (B y C) del grifo bajo el
lavamanos usando las arandelas (D) y las
tuercas (E). Aprieta bien los tornillos (F) en las
tuercas (E) con la llave hexagonal (hexagonal de
2.38 mm, K) incluida.
□Retira las tuerca (H) preensambladas y las
arandela (G) del grifo (A) nuevo.
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la superficie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
□Afloja los tornillos (I) en las tuerca (H) hasta que
los extremos de los tornillos (I) estén al ras de la
cara de las tuerca (H).
I
H
1
F
E
1
2
A
B
C
2
2
E
D
F
3
3
E
D
F
F
K
4
E
5
H
I
G
H
4
I
K
5
3
A

17
Instalación (continuación)
4 Cómo instalar el cuerpo del
drenaje
□Aplica sellador de silicona (no incluido) debajo
de la brida del drenaje (M) y coloca ésta dentro
del orificio de drenaje del lavabo.
□Desde la parte inferior del lavabo, enrosca el
cuerpo del drenaje (P) en la brida del drenaje (M).
Asegúrate de que la abertura (1) para la varilla
de bola del cuerpo del drenaje (P) esté frente
a la parte posterior del lavabo.
3 Cómo preparar el ensamblaje
emergente
□Retira el tapón emergente (L) y la brida del
desagüe (M) del cuerpo del desagüe (P).
□ Aprieta la arandela de goma (N) y la tuerca
de bloqueo (O) en el cuerpo del drenaje (P).
Ajusta sólo con la mano.
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
L
M
P
1
2
M
N
O
SILI
P
1

□Antes de la instalación, desenrosca la tapa
protectora (1) de la varilla horizontal (R).
18
Instalación (continuación)
5 Cómo instalar el tapón y la
varilla horizontal
□Inserta el tapón (L) en el orificio del drenaje del
lavabo.
□Inserta la varilla horizontal (R) en el cuerpo del
desagüe (P) y a través del orificio del tapón (L)
hasta que escuches un clic. Consulta el folleto 2.
Puedes presionar ambos lados de la junta (Q)
para retirar la varilla horizontal (R).
Folleto 3
Folleto 2
6
□Desliza la varilla de elevación (U) hacia abajo
en la correa de la varilla (S) y a través del
grifo (A) hasta que haga clic dentro de la
correa (S).
Cómo instalar la varilla de
elevación
NOTA: Para retirar y limpiar más fácilmente, gira el tapón
(L) a 90º de manera que la varilla horizontal (R) no atraviese
el orificio del tapón (L). Consulta el folleto 3.
NOTA: Si necesitas una varilla de elevación (U) más corta
para tu instalación, puedes llamar al Servicio al Cliente de
Glacier Bay para recibir ayuda.
1
1
R
2
P
L
3
Q
R
P
Q
2
U
S
U
S
U
A
1

Orificio
19
Instalación (continuación)
7 Cómo instalar la varilla horizontal y la correa
□Desliza la presilla (T) hacia arriba, ajusta la ubicación de la correa de la varilla de elevación (S) a la altura
adecuada e inserta la varilla horizontal (R) con el orificio correcto de la varilla de elevación (S).
□Mueve la correa de la varilla de elevación (S) hacia adentro o hacia afuera para seleccionar la ubicación
adecuada.
□Desliza la presilla (T) hacia abajo hasta que la varilla horizontal (R) esté asegurada.
□Presiona hacia abajo la varilla horizontal (R) para garantizar que el tapón (L) esté abierto completamente.
Fig. 1 Fig. 2
8Cómo ajustar el largo de la correa de la varilla de elevación (opcional)
□Si la presilla de la varilla de elevación (S) interfiere con tu instalación, como se muestra en la Fig. 1, la
presilla de la varilla de elevación (S) puede recortarse.
□Una vez que hayas identificado el orificio adecuado en la presilla de la varilla de elevación (S) que es
necesario para tu instalación, puedes recortar la porción inferior (1) de la presilla de la varilla de elevación
(S) partiendo con alicates o cortando con una sierra en el punto de corte (2), como se muestra en la Fig. 2.
Asegúrate de que la presilla (T) no se salga de la correa de la varilla de elevación (S).
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
5
R
L
T
S
12
3
3
R
L
T
S
T
4
4
R
L
T
S
S
1
2
S
S
T

20
Instalación (continuación)
9Cómo verificar el funcionamiento
del tapón emergente
□Mueve la varilla de elevación (U) hacia arriba y
abajo para verificar que el tapón (L) se abre y
cierra correctamente.
10 Cómo instalar la manguera
de conector rápido
□Conecta las conexiones de la manguera de
conector rápido (J) a la conexión de la llave de
agua caliente (B), la conexión del cuerpo del
grifo (A) y a la conexión de la llave de agua fría (C).
Presiona hasta que las conexiones se aseguren
entre sí.
□Hala hacia abajo levemente para asegurarte
de que las conexiones se han realizado.
U
L
3
1
C
J
A
B
2
