Gladiator GAJG48KDYG User manual

1
EXTRA LARGE
GEARBOX CABINET
Assembly Instructions
TRÈS GRANDE
ARMOIRE À OUTILS
Instructions d'assemblage
ARMARIO EXTRA
GRANDE CON ESTANTES
PARA HERRAMIENTAS
Instrucciones de ensamblaje
In U.S.A. call: 1-866-342-4089
Aux États-Unis, composez le: 1866342-4089
En los EE.UU., llame al: 1-866-342-4089
W11497418A
In Canada call: 1-800-807-6777
Au Canada, composez le: 1800807-6777
En Canadá, llame al: 1-800-807-6777
www.gladiatorgarageworks.com
www.gladiatorgarageworks.ca
TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE
CABINET/LOCKER SAFETY ..............2
PARTS..................................................2
ASSEMBLY INSTRUCTIONS..............3
Tools and Parts .................................3
Cabinet Use Requirements...............3
Unpack Cabinet Parts.......................3
Assemble Cabinet.............................3
Complete Assembly..........................6
ACCESSORIES.................................... 7
WARRANTY......................................... 7
SÉCURITÉ DE L’ARMOIRE ................8
PIÈCES ................................................8
INSTRUCTIONS D'ASSEMBLAGE.....9
Outillage Et Pièces............................9
Spécications d'utilisation de
l'armoire............................................9
Déballage des pièces de l'armoire....9
Assemblage de l'armoire ..................9
Fin de l’assemblage........................12
ACCESSOIRES.................................. 13
GARANTIE.........................................13
SEGURIDAD DEL ARMARIO............14
PIEZAS............................................... 14
INSTRUCCIONES DE
ENSAMBLAJE ...................................15
Herramientas Y Piezas....................15
Requisitos de uso del armario........15
Desempaque las piezas del
armario............................................15
Ensamble el armario .......................15
Complete el ensamblaje .................18
ACCESORIOS ...................................19
GARANTÍA.........................................19
Models:
GAJG48KDYG - Hammered Granite/Silver Tread
GAJG48KDZW - Hammered White/Gray Slate
GAJG48KDKSG - Hammered Granite/Hammered Granite

2

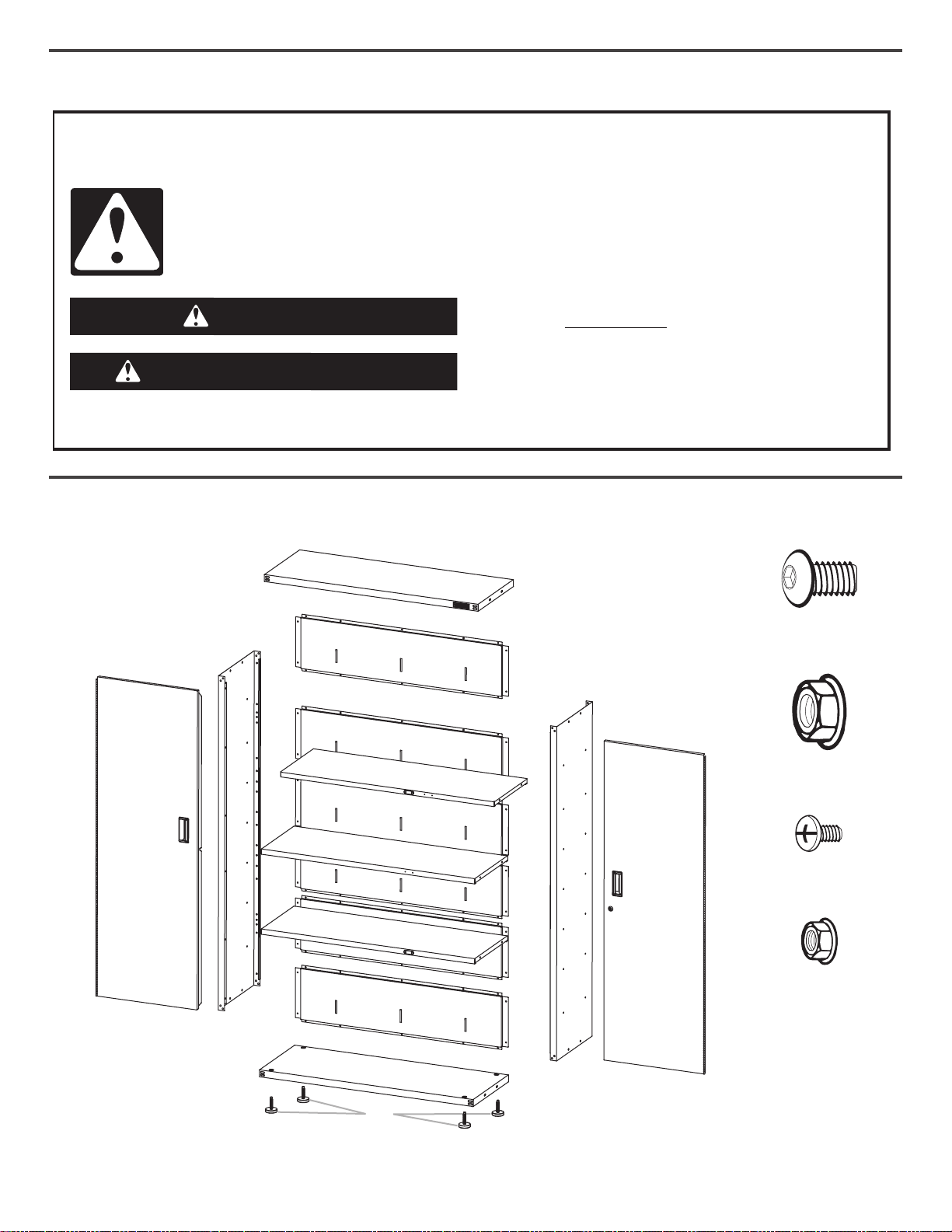

CABINET/LOCKER SAFETY
PARTS
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
F1
F2
F3c
F5
P2
P5m
P5
P5m
P3
P6
P7
P1
P1
P4
P8
P8
P8
P8
P8
P8

3
ASSEMBLY INSTRUCTIONS
Tools and Parts
Gather the required tools and parts before starting installation.
Tools Needed:
■1/2" Wrench ■Phillips screwdriver
■3/8" Wrench ■Level
Tools Supplied:
■Hex key ■Key
Cabinet Use Requirements
■Intended for use in a garage.
■Maximum weight limit is 50 lbs (22.7 kg) for each shelf.
■Maximum weight limit is 250 lbs (113.6 kg) for the cabinet.
Unpack the Cabinet
1. Remove and verify the contents. Contents include a hex key, a
key, and the parts and fasteners shown in “Parts.”
2. Dispose of/recycle all packaging materials.
Assemble Cabinet
IMPORTANT: Two people may be required to complete the
assembly. As you assemble the cabinet, make sure the edges
with the holes are facing up. If you are assembling the cabinet on
the oor, fasten the eight front corner bolts, two at each corner,
after you stand the cabinet upright.
WARNING
Excessive Weight Hazard
Use two or more people to move, assemble or install
cabinet.
Failure to do so can result in back or other injury.

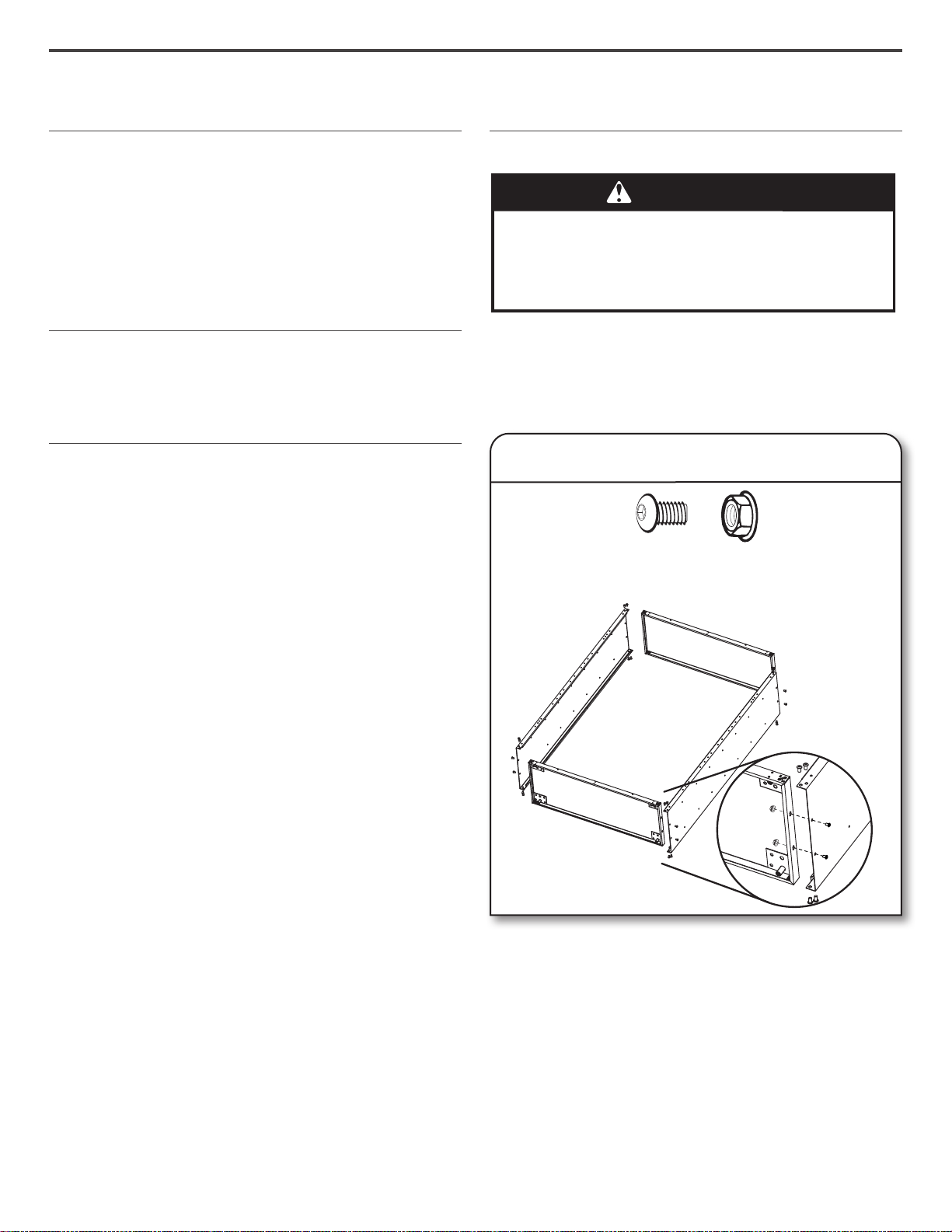

Place side panel (P1) on a at, rm surface so that the edge
with the holes is facing up as shown. Insert the cabinet top (P2)
between the edges of side panel (P1).
NOTE: Make sure the edges with the holes are facing up.
Align the holes and attach the top (P2) to side panel (P1) using six
Hex-head bolts (F1) and two 5/16" ange nuts (F2) as shown.
Do not tighten completely. Position the other side panel (P1) so
that the top (P2) is between the edges of side panel (P1). Align the
holes and attach the top (P2) to the side (P1) using six Hex-head
bolts (F1) and two 5/16" ange nuts (F2) as shown. Do not tighten
completely. Insert the cabinet bottom (P3) between the edges of
the side panels (P1).
NOTE: Make sure the edges with the holes are facing up.
Align the holes and attach the bottom (P3) to the sides (P1) using
six Hex-head bolts (F1) and two 5/16" ange nuts (F2) for each
side as shown. Do not tighten completely.
1. Assemble Cabinet
F1 F2
F1 F2
F1 5/16" hex-head bolt (24)
F2 5/16" ange nut (8)
P1
P1
P3
P2
P1
P3

4

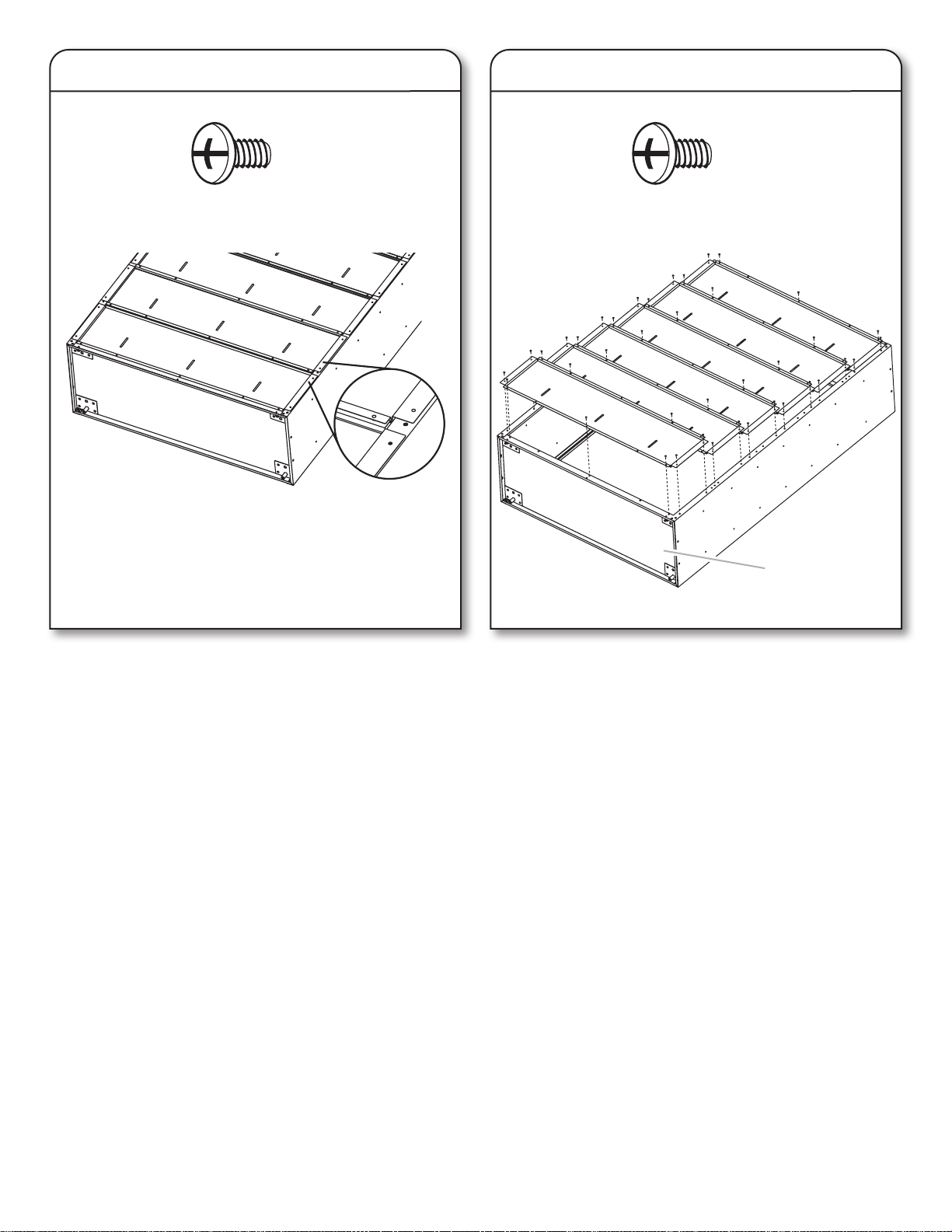

2A. Attach Back Panels 2B. Attach Back Panels
IMPORTANT: Attach the back panels (P8) starting at the top
of the cabinet and working down to the cabinet bottom. Each
consecutive back panel will overlap the panel above. Do not
completely tighten the screws until all back panels are in place.
The back panels, top and bottom, may have additional holes that
are not used.
Align the rst back panel (P8) with the holes in the cabinet top.
Using Phillips-head screws (F3c), attach the panel (P8) to the
cabinet top and sides. Overlap the bottom of the rst back panel
(P8) with the top of the second back panel (P8) as shown. Using
Phillips-head screws, fasten back panel (P8) to the cabinet sides.
Repeat step to attach the four remaining back panels to the
cabinet sides.
Using two Phillips-head screws, attach each back panel to the
panel above.
NOTE: Using three Phillips-head screws, attach the last back
panel (P8) to the cabinet bottom (P3).
Completely tighten all back panel screws starting with the sides
and continuing with the top, middle and bottom. Using the hex
key (provided), completely tighten all 24 cabinet bolts and nuts.
F3c
F3c Phillips-head screw (40) F3c F3c Phillips-head screw (40)
P1
P3
A
P1
P8
P8
P8
P8
P8
P8
A. Cabinet bottom

5

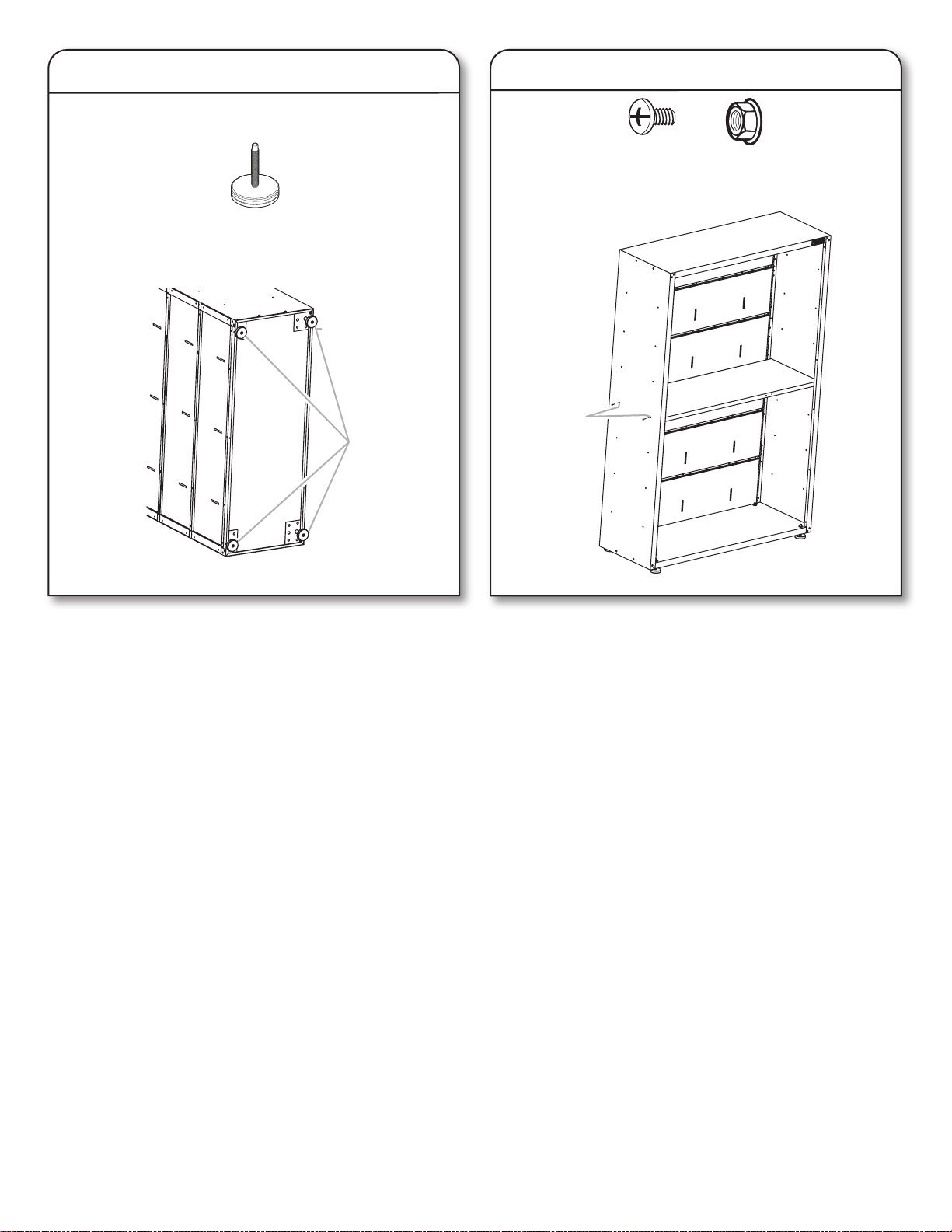

3. Install Leveling Legs (optional)
Place the cabinet on its side. Screw a leveling leg (P4) into each
of the four rivet nuts located at the corners of the cabinet as
shown. Stand the cabinet upright. If you have not already done
so, fasten the two bolts at each front corner, of the cabinet frame.
Completely tighten all the cabinet bolts and nuts.
A. Leveling legs
P4
Leveling feet (4)
4. Install Shelves
IMPORTANT: Use the pair of holes located in the middle of the
cabinet sides to install a center shelf without the magnet (P5), so
the doors will lock. The other two shelves with magnet (P5m) may
be installed where desired.
Place a shelf (P5) so that the holes in the ends are aligned with
the pair of holes in the middle of the cabinet sides.
NOTE: Make sure the holes in the long edge of the shelf are
facing out.
Using two screws and nuts per side, fasten the shelf (P5) to the
sides (P1). Determine where you want to place the other two
shelves (P5m). Align the holes in the shelf ends with the holes in
the cabinet side.
NOTE: Make sure the magnets on the long edge of the shelf are
facing the cabinet front.
Using two screws and nuts per side, fasten the shelves (P5m) to
the cabinet sides (P1). Completely tighten the nuts.
A. Middle pair of holes in cabinet side
P3
P1
P4
P8
P8
P8
A
F3c F5
F3c 5/16" hex-head bolt (12)
F5 5/16" ange nut (12)
A
P1
P2
P1
P3
P5
P8
P8
P8
P8

6

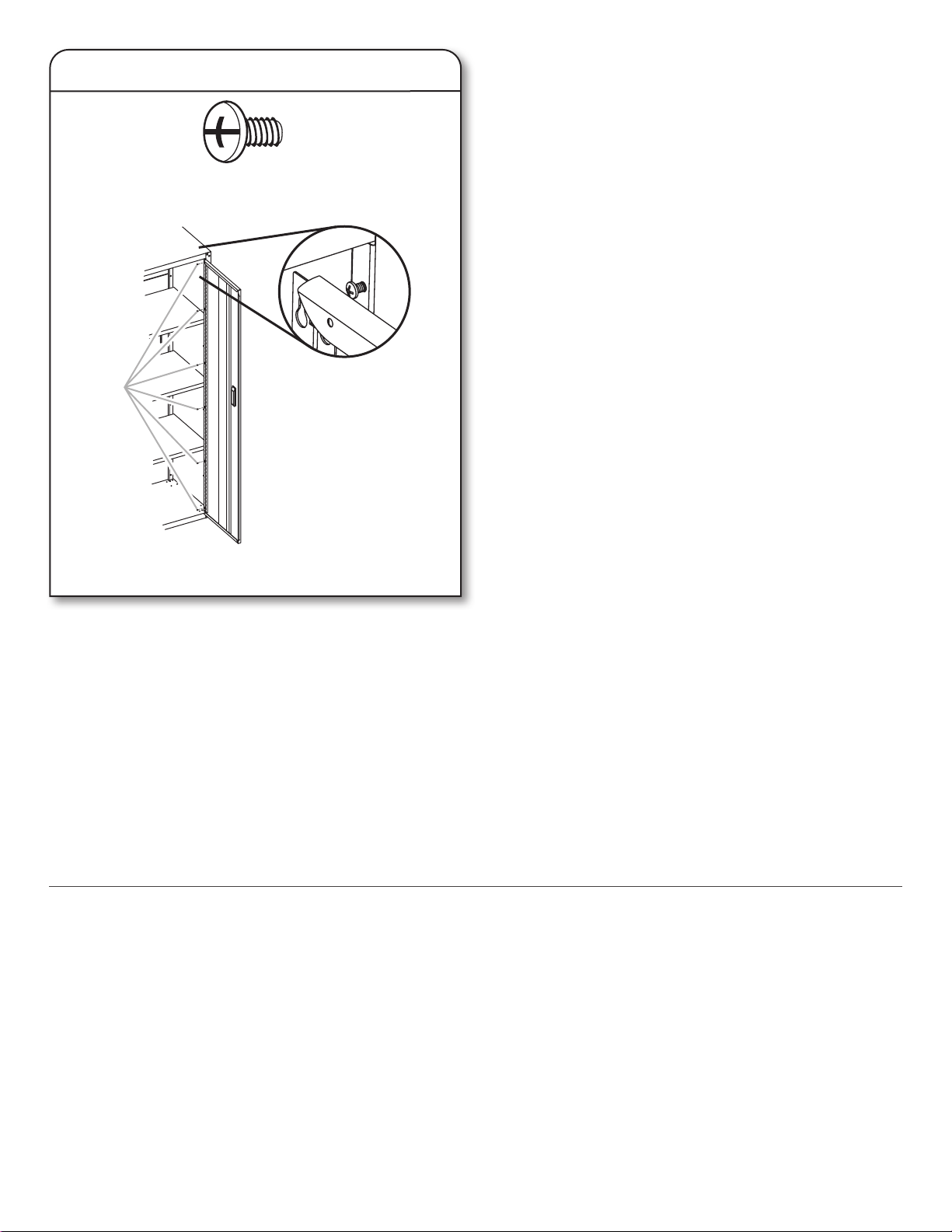

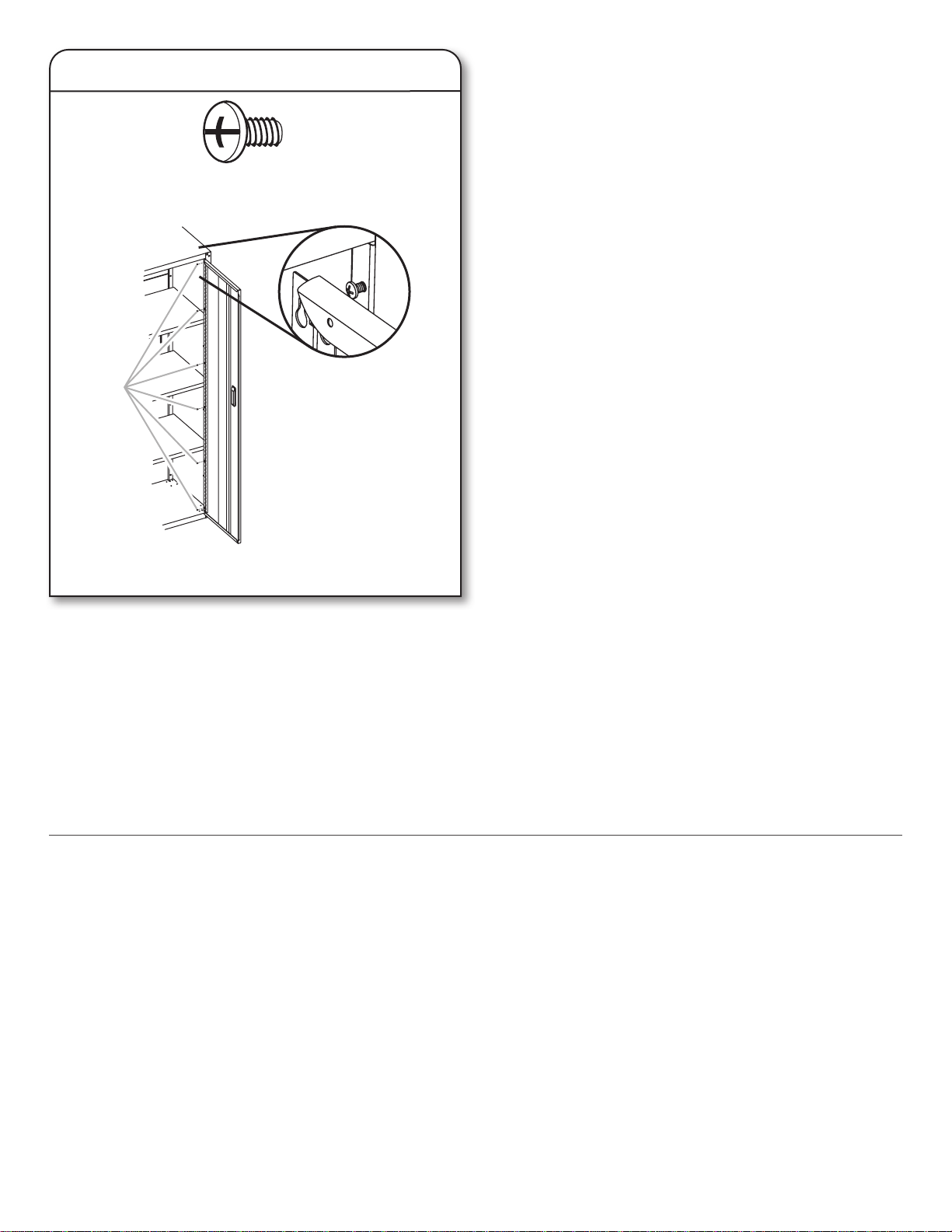

5. Install Doors
IMPORTANT: The door with the lock assembly (P7) should be
installed on the right-hand side of the cabinet. The door hinges
are designed with keyhole slots at the top and bottom so the door
will hang on the cabinet while you are fastening the screws.
Start Phillips-head screws (F3c) in both the top and bottom holes
on each side of the cabinet. Hang the right-hand side door (P7)
from the top and bottom screws, and hand tighten. Insert the
middle four screws through the door hinge into the cabinet and
hand tighten. Repeat above steps to attach the left-hand
door (P6). Align the doors and completely tighten the screws.
Complete Assembly
1. Make sure there is a bolt or screw in each hole of the cabinet frame.
NOTE: The back panels, top and bottom, may have additional holes that are not used.
2. Move the cabinet to its nal location.
3. Place a level on an inside shelf, and if necessary, level the cabinet by adjusting the height of the leveling legs. Turn to the left to raise
or to the right to lower the leveling leg.
4. If the doors are not aligned, loosen all the screws attaching the door hinge to the cabinet.
5. Adjust door to the desired height, and fully tighten the screws.
F3c
F3c Phillips-head screw (12)
A. Phillips-head screws
P1
P2
P3
P7
P5m
P5
P5m
A

7
To order accessories, call 1-866-342-4089 and ask for the accessory part number listed below or contact your authorized Gladiator®
GarageWorks dealer. In Canada, call 1-800-807-6777.
Mounting Bracket Kit - Allows the cabinet to be mounted on Gladiator®Garageworks GearWall®panels or GearTrack®channels.
Order Part # GABK362PSS
ACCESSORIES
WARRANTY
For warranty information:
In the U.S.A. call 1-866-342-4089 or visit our website at
www.gladiatorgarageworks.com
In Canada call 1-800-807-6777 or visit our website at
www.gladiatorgarageworks.ca

8
SÉCURITÉ DE L’ARMOIRE
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
PIÈCES
F1
F2
F3c
F5
P2
P5m
P5
P5m
P3
P6
P7
P1
P1
P4
P8
P8
P8
P8
P8
P8

9

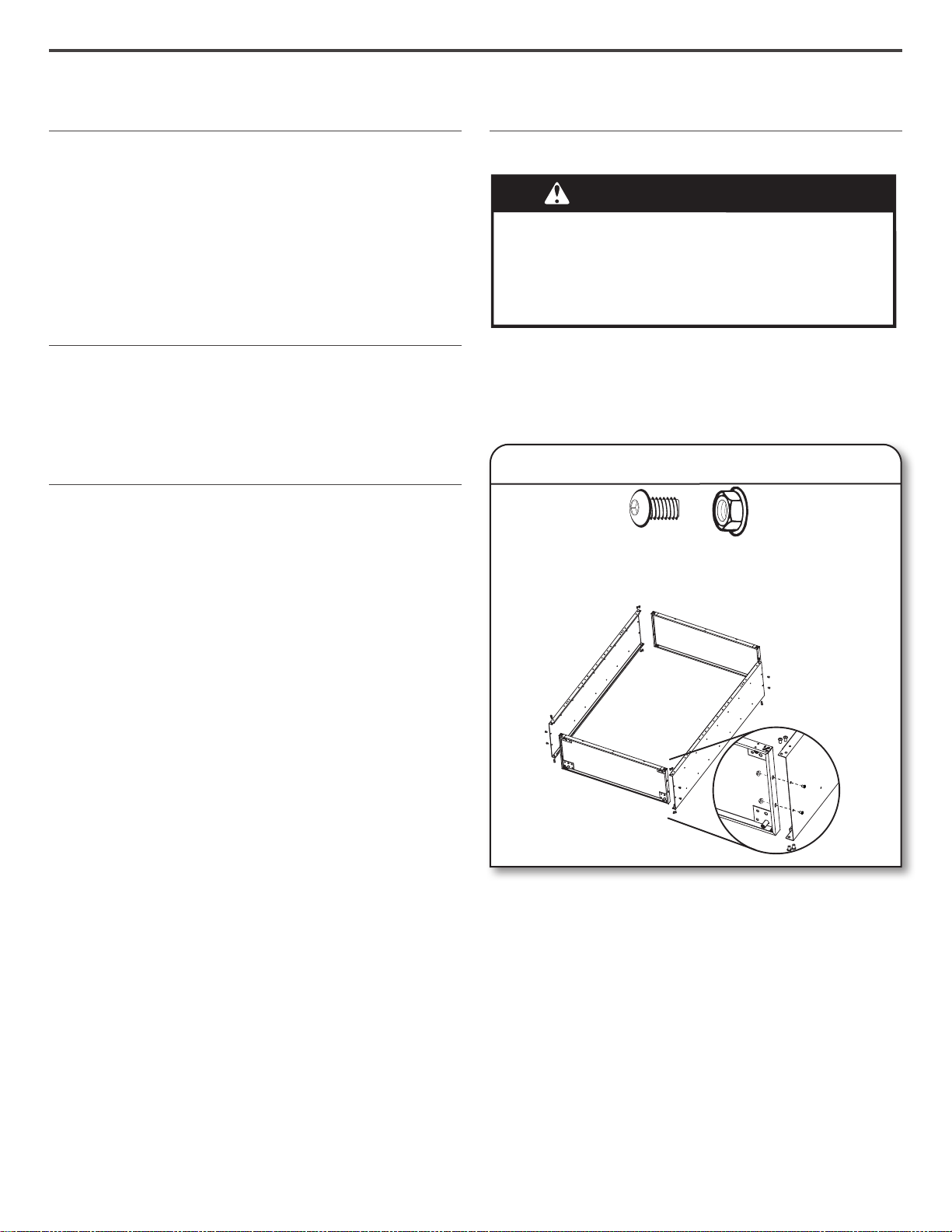

INSTRUCTIONS D'ASSEMBLAGE
Outils et pièces
Rassembler les outils nécessaires avant de commencer
l'installation.
Outillage nécessaire :
■Clé de 1/2" ■Tournevis Phillips
■Clé de 3/8" ■Niveau
Outils fournis :
■Clé hexagonale ■Clé de serrure
Spécifications d'utilisation de
l'armoire

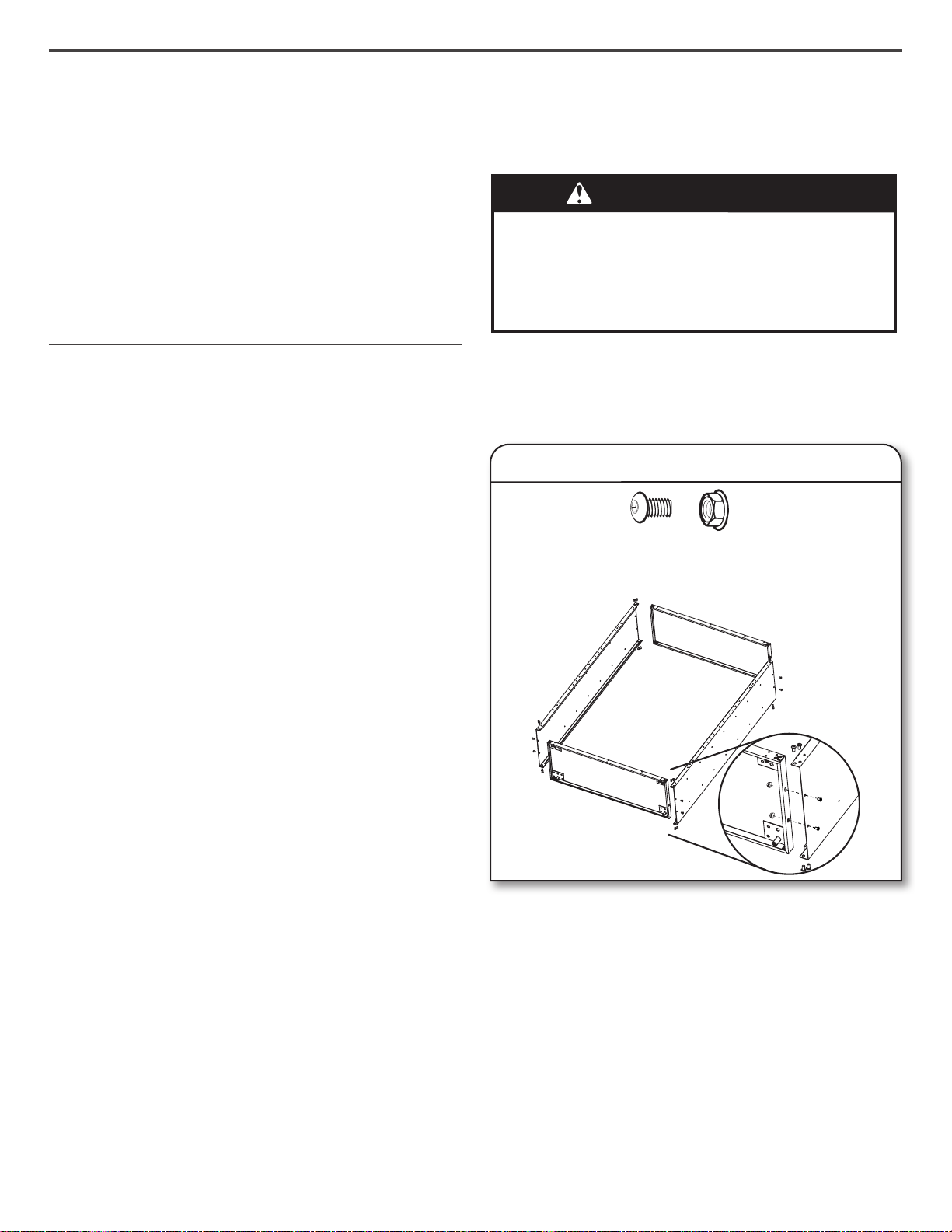

■Le produit est conçu pour l'utilisation dans un garage.
■Charge maximale de 50 lb (22,7 kg) par étagère.
■Charge maximale de 250 lb (113,6 kg) pour l'armoire.
Déballage des pièces de
l'armoire
1. Retirer le contenu; vérier la présence de toutes les pièces. Le
contenu inclut une clé hexagonale, une clé de serrure, ainsi
que toutes les pièces et attaches illustrées dans la section
“Pièces”.
2. Jeter/recycler tous les matériaux d'emballage.
Assemblage de l'armoire
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer,
assembler, ou installer l’armoire.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
IMPORTANT : La participation de deux personnes peut être
nécessaire pour l'assemblage. Lors de l'assemblage de l'armoire,
placer vers le haut les rives comportant les trous. En cas
d’assemblage de l’armoire au sol, serrer les huit vis des coins
avant (deux à chaque coin) après avoir mis l'armoire en position
debout.
1. Assemblage de l'armoire
Placer un panneau latéral (P1) sur une surface ferme plane; la rive
comportant des trous doit être orientée vers le haut. Insérer le
panneau supérieur (P2) entre les rives du panneau latéral (P1).
REMARQUE : Les rives comportant des trous doivent être
orientées vers le haut.
Aligner les trous; connecter le panneau du sommet (P2) avec le
panneau latéral (P1) - utiliser six vis hexagonales de (F1) et deux
des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas
serrer complètement. Positionner l'autre panneau latéral (P1);
ses rives doivent prendre prise sur le panneau du sommet (P2).
Aligner les trous; connecter le panneau du sommet (P2) avec le
panneau latéral (P1) - utiliser six Vis hexagonales (F1) et deux des
écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer
complètement. Insérer le panneau du bas (P3) entre les rives des
panneaux latéraux (P1).
REMARQUE : Les rives comportant des trous doivent être
orientées vers le haut.
Aligner les trous; connecter le panneau du bas (P3) avec les
panneaux latéraux (P1) - utiliser six vis hexagonales (F1) et les
écrous à embase de 5/16" pour chaque côté - voir l'illustration.
Ne pas serrer complètement.
F1 F2
F1 F2
F1 Vis hexagonale de 5/16" (24)
F2 Écrou à embase de 5/16" (8)
P1
P1
P3
P2
P1
P3

10
2A. Fixation des panneaux arrière 2B. Fixation des panneaux arrière
IMPORTANT: Fixer les panneaux arrière (P8) au sommet de
l'armoire et procéder vers le bas jusqu'à la base de l'armoire.
Chaque panneau arrière consécutif sera en chevauchement sur
le panneau supérieur. Ne pas serrer complètement les vis tant
que les panneaux arrière ne sont pas en place. Les panneaux
arrière, supérieurs et inférieurs peuvent comporter des trous
supplémentaires inutilisés.
Aligner le panneau arrière (P8) avec les trous du sommet de
l'armoire. À l'aide de vis Phillips (F3c), xer le panneau arrière (P8)
à la partie supérieure et aux côtés de l'armoire. Placer la base du
premier panneau arrière (P8) en chevauchement sur le sommet
du deuxième panneau arrière (P8). Voir l'illustration. À l'aide des
vis Philips, xer le panneau arrière (P8) aux côtés de l'armoire.
Répéter l'étape pour xer les quatre panneaux arrière restants
aux côtés de l'armoire.
À l'aide de deux vis Phillips, xer chaque panneau arrière au
panneau supérieur.
REMARQUE : Fixer le dernier panneau arrière (P8) à la base de
l'armoire (P3) en utilisant trois vis Phillips.
Serrer complètement toutes les vis du panneau arrière -
commencer par les côtés et poursuivre avec le sommet, le milieu
de l'armoire et la base. Utiliser la clé hexagonale (fournie) pour
serrer complètement les 24 boulons et écrous de l'armoire.
F3c
F3c Vis Phillips (40) F3c F3c Vis Phillips (40)
P1
P3
A
P1
P8
P8
P8
P8
P8
P8
A. Base de l'armoire

11
3. Installation des pieds de réglage de
l'aplomb
Placer l'armoire en appui sur un côté. Visser un pied de réglage
de l'aplomb (P4) dans chacun des quatre écrous situés dans
les angles de l'armoire - voir l'illustration. Placer l'armoire à la
verticale. Si ce n’est pas déjà fait, serrer les deux vis des coins
avant du cadre de l’armoire. Serrer complètement toutes les vis et
les écrous de l’armoire.
Pieds de réglage de l'aplomb (4)
P4
Pieds de réglage de l'aplomb (4)
4. Installation des étagères
IMPORTANT : Utiliser les deux trous situés au milieu des côtés
de l'armoire pour installer une étagère centrale (P5), de façon à
verrouiller les portes. Il sera possible d'installer les deux autres
étagères plus tard.
Placer une étagère (P5) en alignant les trous des extrémités avec
les trous centraux des côtés de l'armoire.
REMARQUE : Veiller à ce que le trou du bord long de l'étagère
soit orienté vers l'extérieur.
À l'aide de deux boulons et écrous par côté, xer l'étagère (P5)
aux côtés (P1). Déterminer l'emplacement des deux autres
étagères (P5m). Aligner les trous des extrémités de l'étagère avec
les trous du côté de l'armoire.
REMARQUE : Veiller à ce que le les aimants situés au milieu du
rebord long de l’étagère soient orientés vers l’avant de l’armoire.
À l'aide de deux boulons et écrous par côté, xer les étagères
(P5m) aux côtés de l'armoire (P1). Serrer complètement les
écrous.
A. Trous centraux sur le côté de l'armoire
P3
P1
P4
P8
P8
P8
A
F3c F5
F3c Vis Phillips (12)
F5 Petit écrou à embase (12)
A
P1
P2
P1
P3
P5
P8
P8
P8
P8

12
5. Installation des portes
IMPORTANT: On doit installer la porte comportant le mécanisme
de verrouillage (P7) sur le côté droit de l'armoire. Le charnières de
porte sont conçues avec les trous allongés en haut et en bas de
façon à ce que la porte soit suspendue à l'armoire pendant que
l'on serre les vis.
Engager les vis Phillips (F3c) dans les trous supérieurs et
inférieurs de chaque côté de l'armoire. Suspendre la porte de
droite (P7) aux vis supérieures et inférieures puis serrer à la main.
Insérer les quatre vis du milieu dans la charnière de porte, dans
l'armoire, puis serrer à la main. Répéter les étapes pour installer
la porte de gauche (P6). Aligner les portes et serrer complètement
les vis.
Fin de l’assemblage
1. Veiller à ce qu’il y ait une vis ou un écrou dans chaque trou du cadre de l’armoire.
REMARQUE : Les panneaux arrière, supérieurs et inférieurs peuvent comporter des trous supplémentaires inutilisés.
2. Déplacer l'armoire jusqu'à son emplacement d'installation nal.
3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster la longueur de déploiement des pieds de réglage de l'aplomb pour établir
l'aplomb de l'armoire. Tourner les pieds vers la gauche pour soulever ou vers la droite pour abaisser l'armoire.
4. Si les portes ne sont pas alignées, desserrer les vis xant la charnière sur l'armoire.
5. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.
F3c
F3c Vis Phillips (12)
A. Vis Phillips
P1
P2
P3
P7
P5m
P5
P5m
A

13
Pour commander des accessoires, composer le 1-866-342-4089 et demander le numéro de pièce indiqué ci-dessous ou contacter votre
marchand autorisé Gladiator®GarageWorks. Au Canada, composer le 1-800-807-6777.
Ensemble de tringle de montage de l'armoire - Permet le montage sur des panneaux Gladiator®Garageworks GearWall®ou prolés
GearTrack®.
Commander la pièce n° GABK362PSS
ACCESSOIRES
GARANTIE
Pour des informations sur la garantie :
Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l’adresse
www.gladiatorgarageworks.com
Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse
www.gladiatorgarageworks.ca

14
F1
F2
F3c
F5
P2
P5m
P5
P5m
P3
P6
P7
P1
P1
P4
P8
P8
P8
P8
P8
P8
SEGURIDAD DEL ARMARIO
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PIEZAS

15
INSTRUCCIONES DE ENSAMBLAJE
Herramientas y piezas
Reúna las herramientas necesarias antes de comenzar la
instalación.
Herramientas necesarias:
■Llave de tuercas de 1/2" ■Destornillador Phillips
■Llave de tuercas de 3/8" ■Nivel
Herramientas suministradas:
■Llave hexagonal ■Llave
Requisitos de uso del armario
■Diseñado para usarse en un garage.
■El límite de peso máximo es de 50 lbs (22,7 kg) para cada
estante.
■El límite de peso máximo es de 250 lbs (113,6 kg) para el
armario.
Desempaque las piezas del
armario
1. Quite y verique el contenido. Se incluye una llave hexagonal,
una llave y las piezas y sujetadores que se muestran en
“Piezas”.
2. Deshágase de todos los materiales de embalaje o recíclelos.
Ensamble el armario
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover, ensamblar o
instalar el armario.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
IMPORTANTE: Tal vez se necesiten dos personas para completar
el ensamblaje. A medida que ensambla el armario, asegúrese de
que los bordes con oricios estén mirando hacia arriba. Si va a
ensamblar el armario en el piso, después de colocarlo en forma
vertical, ajuste los ocho pernos para las esquinas del frente,
ubicando dos en cada esquina.
1. Ensamble el armario
Coloque el panel lateral (P1) sobre una supercie plana y rme
de manera que el borde con oricios quede mirando hacia arriba,
como se muestra. Inserte la parte superior del armario (P2) entre
los bordes del panel lateral (P1).
NOTA: Asegúrese de que los bordes con oricios estén mirando
hacia arriba.
Alinee los oricios y sujete la parte superior (P2) al panel lateral
(P1) usando seis pernos de cabeza hexagonal (F1) y tres tuercas
de reborde de 5/16" (F2), como se muestra. No los apriete
completamente. Coloque el otro panel lateral (P1) de manera que
la parte superior (P2) quede entre los bordes del panel lateral (P1).
Alinee los oricios y sujete la parte superior (P2) a la parte lateral
(P1) usando seis pernos de cabeza hexagonal (F1) y tres tuercas
de reborde de 5/16" (F2), como se muestra. No los apriete
completamente. Inserte la parte inferior del armario (P3) entre los
extremos de los paneles laterales (P1).
NOTA: Asegúrese de que los bordes con oricios estén mirando
hacia arriba.
Alinee los oricios y je la parte inferior (P3) a los lados (P1)
usando los seis pernos de cabeza hexagonal (F1) y tres tuercas
de reborde de 5/16 (F2) para cada lado, como se muestra. No los
apriete completamente.
F1 F2
F1 F2
F1 Perno de cabeza hexagonal de 5/16" (24)
F2 Tuerca de reborde de 5/16" (8)
P1
P1
P3
P2
P1
P3

16
2A. Fije los paneles posteriores 2B. Fije los paneles posteriores
IMPORTANT: Fije los paneles posteriores (P8), comenzando por
la parte superior del armario, y trabajando hacia abajo, hacia el
fondo del armario. Cada panel posterior consecutivo sobrepasará
al panel que esté arriba. No apriete los tornillos por completo
hasta que todos los paneles posteriores estén en su lugar. Es
posible que los paneles posteriores (superior e inferior) tengan
oricios adicionales que no se usen.
Alinee el primer panel posterior (P8) con los oricios en la parte
superior del armario. Fije el panel posterior (P8) a la parte superior
y los lados del armario usando los tornillos de cabeza Phillips
(F3c). Sobreponga la parte inferior del primer panel posterior (P8)
con la parte superior del segundo panel posterior (P8), como
se muestra. Fije el panel posterior (P8) a los lados del armario,
usando los tornillos de cabeza Phillips. Repita el paso para
sujetar los cuatro paneles posteriores restantes a los lados del
armario.
Fije cada panel posterior al panel que está arriba usando dos
tornillos de cabeza Phillips.
NOTA: Fije el último panel posterior (P8) al fondo del armario (P3),
usando tres tornillos de cabeza Phillips.
Apriete por completo todos los tornillos del panel posterior,
comenzando por los lados y siguiendo por la parte superior, del
medio e inferior. Apriete por completo los 24 pernos y tuercas del
armario con la llave hexagonal en L (provista).
F3c
F3c Tornillos de cabeza Phillips (40) F3c F3c Tornillos de cabeza Phillips (40)
P1
P3
A
P1
P8
P8
P8
P8
P8
P8
A. Base del armario

17
3. Instalación de las patas niveladoras
Coloque el armario sobre el costado. Atornille una pata niveladora
(P4) en cada una de las cuatro tuercas con remache que están
ubicadas en las esquinas del armario, como se muestra.
Coloque el armario en posición vertical. Si no lo ha hecho
todavía, ajuste los dos pernos en cada esquina frontal del marco
del armario. Ajuste rmemente todos los pernos y tuercas del
armario.
A. Patas niveladoras
P4
Patas niveladoras (4)
4. Instalación de los estantes
IMPORTANTE: Use el par de oricios ubicado en el medio de los
lados del armario para instalar un estante central (P5) sin el imán,
de modo que las puertas se puedan cerrar y asegurar. Los otros
dos estantes con imanes pueden instalarse donde se desee.
Coloque un estante (P5) de manera que los oricios en los
extremos estén alineados con el par de oricios que están en el
medio de los lados del armario.
NOTA: Asegúrese de que el oricio que está en el centro del
extremo largo del estante quede mirando hacia afuera.
Sujete el estante (P5) a los lados (P1) usando dos pernos y
tuercas por cada lado. Decida dónde desea ubicar los otros dos
estantes (P5m). Alinee los oricios en los extremos del estante
con los oricios en el lado del armario.
NOTA: Asegúrese de que los imanes en el borde del estante largo
estén mirando hacia el frente del armario.
Sujete los estantes (P5m) a los lados del armario (P1) usando dos
pernos y tuercas por cada lado. Apriete por completo las tuercas.
A. Par de oricios del medio en el lado del armario
P3
P1
P4
P8
P8
P8
A
F3c F5
F3c Tornillos de cabeza Phillips (12)
F5 Tuerca de reborde pequeña (12)
A
P1
P2
P1
P3
P5
P8
P8
P8
P8

18
5. Instalación de las puertas
IMPORTANT: La puerta que tiene el ensamblaje de traba (P7)
deberá instalarse en el lado derecho del armario. Las bisagras de
la puerta se han diseñado con ranuras en forma de bocallaves
en la parte superior e inferior, de modo que la puerta cuelge en el
armario mientras usted coloca los tornillos.
Empiece colocando tornillos de cabeza Phillips (F3c) en los
oricios en la parte superior e inferior, en cada lado del armario.
Cuelgue la puerta del lado derecho (P7) de los tornillos superiores
e inferiores y apriételos a mano. Inserte los cuatro tornillos
del medio en el armario, a través de la bisagra de la puerta, y
apriételos a mano. Repita los pasos para jar la puerta izquierda
(P6). Alinee las puertas y apriete los tornillos por completo.
F3c
F3c Tornillos de cabeza Phillips (12)
A. Tornillos de cabeza Phillips
P1
P2
P3
P7
P5m
P5
P5m
A
Complete el ensamblaje
1. Asegúrese de que haya un perno o un tornillo en cada oricio del marco del armario.
NOTA: Es posible que los paneles posteriores (superior e inferior) tengan oricios adicionales que no se usen.
2. Mueva el armario a su ubicación nal.
3. Coloque un nivel en un estante interior y, si es necesario, nivele el armario ajustando la altura de las patas niveladoras. Gire hacia la
izquierda para levantar la pata niveladora o hacia la derecha para bajarla.
4. Si las puertas no están alineadas, aoje todos los tornillos que sujetan la bisagra de la puerta al armario.
5. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.

19
Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza del accesorio que se detalla a continuación o póngase en
contacto con su distribuidor autorizado de Gladiator®GarageWorks.
En Canadá, llame al 1-800-807-6777.
Juego de soporte de montaje - Permite montar el armario en los paneles GearWall®o los canales GearTrack®de Gladiator®
Garageworks.
Pida la pieza número GABK362PSS
ACCESORIOS
GARANTÍA
Para obtener información sobre la garantía:
En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en
www.gladiatorgarageworks.com
En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
www.gladiatorgarageworks.ca

®/™ ©2020 Gladiator. All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
Todos los derechos reservados. Usado en Canadá bajo licencia.
W11497418A 10/20
