Gladiator MAX GEARLOFT GAGL30WSJG User manual

MAX GEARLOFT™ SHELF
Assembly Instructions
In U.S.A. call: 1-866-342-4089
Aux États-Unis, composez le: 1866342-4089
En los EE.UU., llame al: 1-866-342-4089
W11393174B
In Canada call: 1-800-807-6777
Au Canada, composez le: 1800807-6777
En Canadá, llame al: 1-800-807-6777 www.gladiatorgarageworks.com
TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE
MAX GEARLOFT™ SHELF SAFETY........2
DIMENSIONS (TYPICAL INSTALL) ..........3
PARTS........................................................3
INSTALLATION INSTRUCTIONS..............4
Max GearLoft™ Shelf Use
Requirements..........................................4
Unpack the Max GearLoft™
Shelf Parts ..............................................4
Tools and Parts .......................................4
ASSEMBLY INSTRUCTIONS....................4
Install the Max GearLoft™ Shelf to the
Gladiator®Wall System...........................5
Registering Your Product........................6
WARRANTY...............................................6
SÉCURITÉ DE LA TABLETTE MAX
GEARLOFT™.............................................7
DIMENSIONS (INSTALLATIONNORMALE) ..8
PIÈCES ......................................................8
INSTRUCTIONS D’INSTALLATION..........9
Exigences d’utilisation de la
tablette Max GearLoft™ .........................9
Déballer les pièces de la tablette
Max GearLoft™ ......................................9
Outils et pièces .......................................9
INSTRUCTIONS D’ASSEMBLAGE...........9
Installer la tablette Max GearLoft™
sur un système mural Gladiator®..........10
Enregistrement de votre produit ...........11
GARANTIE...............................................11
SEGURIDAD DEL ESTANTE MAX
GEARLOFT™...........................................12
DIMENSIONES (INSTALACIÓN TÍPICA) .. 13
PIEZAS.....................................................13
INSTRUCCIONES DE INSTALACIÓN ....14
Requisitos para el uso del
estante Max GearLoft™........................14
Cómo desempacar las piezas
del estante Max GearLoft™..................14
Herramientas y piezas ..........................14
INSTRUCCIONES DE ENSAMBLAJE....14
Cómo instalar el estante Max GearLoft™
en el sistema de pared Gladiator®.......15
Cómo registrar el producto...................16
GARANTÍA...............................................16
Models/Modèles/Modelos
GAGL30WSJG
GAGL30WSJW
TABLETTE MAX GEARLOFT™
Instructions d’assemblage
ESTANTE MAX GEARLOFT™
Instrucciones de ensamblaje

2
MAX GEARLOFT™ SHELF SAFETY
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING

3

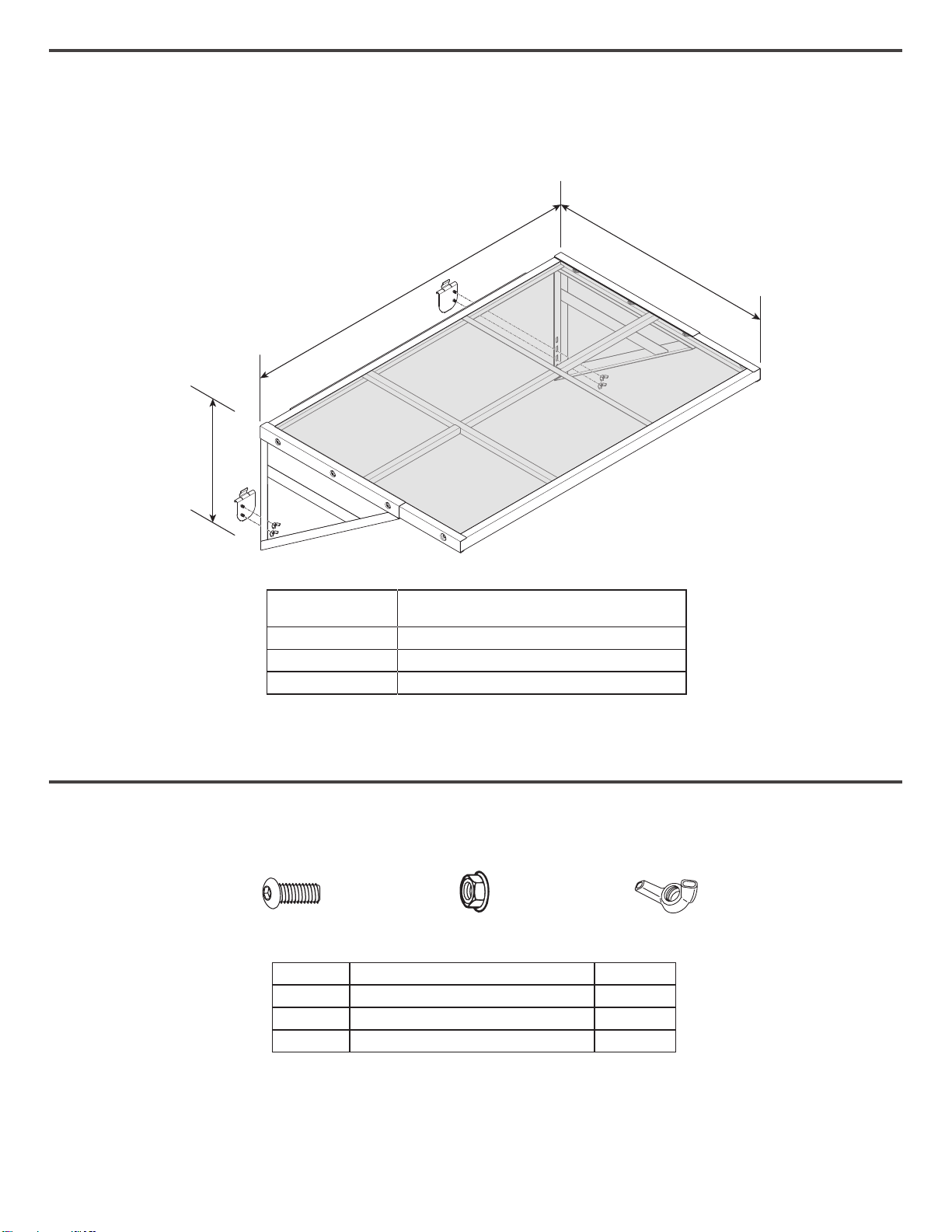

DIMENSIONS (TYPICAL INSTALL)
PARTS
F3F1 F2
MODEL GAGL30WSJG
GAGL30WSJW
A 45" (114 cm)
B 16" (41 cm)
C 30" (76 cm)
Label Description Quantity
F1 5/16" Hex Head Bolt 6
F2 5/16" Flange Nut 6
F3 Wing Nut 4
A
C
B

4
INSTALLATION INSTRUCTIONS
Max GearLoft™ Shelf Use
Requirements
■Intended to be installed on Gladiator®GearWall®panels or
GearTrack®channels.
■Maximum weight limit is 200 lbs (91 kg).
Unpack the Max GearLoft™ Shelf
Parts
1. Remove and verify the contents. Contents include a hex key,
and the parts and fasteners shown in “Parts.”
2. Dispose of all packaging materials properly.
Tools and Parts
■Gather the required tools and parts before starting assembly.
■Read entire manual before starting assembly.
Tools Needed
■1/2" Socket Wrench
■1/2" Open end Wrench
Tools Supplied
■5/16" Hex key
ASSEMBLY INSTRUCTIONS
IMPORTANT: Determine whether you will be mounting the shelf to the wall with the braces above or below the shelf.
A
A
2. Mounting braces above shelf
With the braces pointing downward, align the braces with the
center and back holes on the each side of the shelf.
Use 5/16" Hex head bolts (F1) and 5/16" Flange nuts (F2) to
attach a brace to each side of the shelf. Fully tighten the bolts.
A. Brace attached to the Shelf
A. Brace attached to the Shelf
With the braces pointing upward, align the braces with the
center and back holes on the each side of the shelf.
Use 5/16" Hex head bolts (F1) and 5/16" Flange nuts (F2) to
attach a brace to each side of the shelf. Fully tighten the bolts.
1. Mounting braces below shelf

5
INSTALL MAX GEARLOFT™SHELF TO THE GLADIATOR®WALL SYSTEM
1. Installing the GearTrack®channel
6" (15.24 cm)
Be sure the Gladiator®GearWall®panels or GearTrack®channels
are installed with mounting screws in every slot and at every stud
location with a maximum of 24" (60.96 cm) horizontally between
screws.
If installing the shelf on GearTrack®channel, you must use two
channels installed 6" (15.24 cm) apart.
2. Sliding the brackets into the
GearTrack®channel
43" (109,22 cm)
Determine the shelf mounting location on Gladiator®GearWall®
panels or GearTrack®channel.
Insert the brackets into the GearTrack®channel so that bracket
rim extension ts behind the upper channel groove.
Slide the brackets in the GearTrack®channel so that they are
spaced 43" (109.22 cm) apart as shown in above gure.
NOTE: Install bracket into the upper channel for installations
with the braces above the shelf, or into the lower channel for
installations with the braces below the shelf.
3. Installing Max GearLoft™ Shelf
BA
Engage the bracket that is welded to the back of the shelf into the
wall slot by lifting up, pushing toward the wall and lowering the
bracket rim into the slot as shown.
A. Brace attached to the Shelf
B. Shelf attached to GearTrack®
4. Fasten the braces to the brackets
A
Make sure that the screws on the brackets go through the holes
in the braces. Fasten the braces to the brackets using the wing
nuts (F3).
NOTE: You may need to adjust the brackets to the right or left if
the screws do not align with the holes.
Inspect the shelf from the side to ensure the bracket rims are fully
engaged in the slots as shown.
Fully tighten the wing nuts (F3).
A. Wing nut

6
WARRANTY
For warranty information:
In the U.S.A. call 1-866-342-4089 or visit our website at
www.GladiatorGW.com
In Canada call 1-800-807-6777 or visit our website at
www.gladiatorgarageworks.ca
Registering Your Product
There are many benets of registering your product. Find out more and register your product online at
www.gladiatorgarageworks.com. In the USA, call 1-866-342-4089. Consumers in Canada can call 1-800-807-6777.

7
SÉCURITÉ DE LA TABLETTE MAX GEARLOFT™
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

8

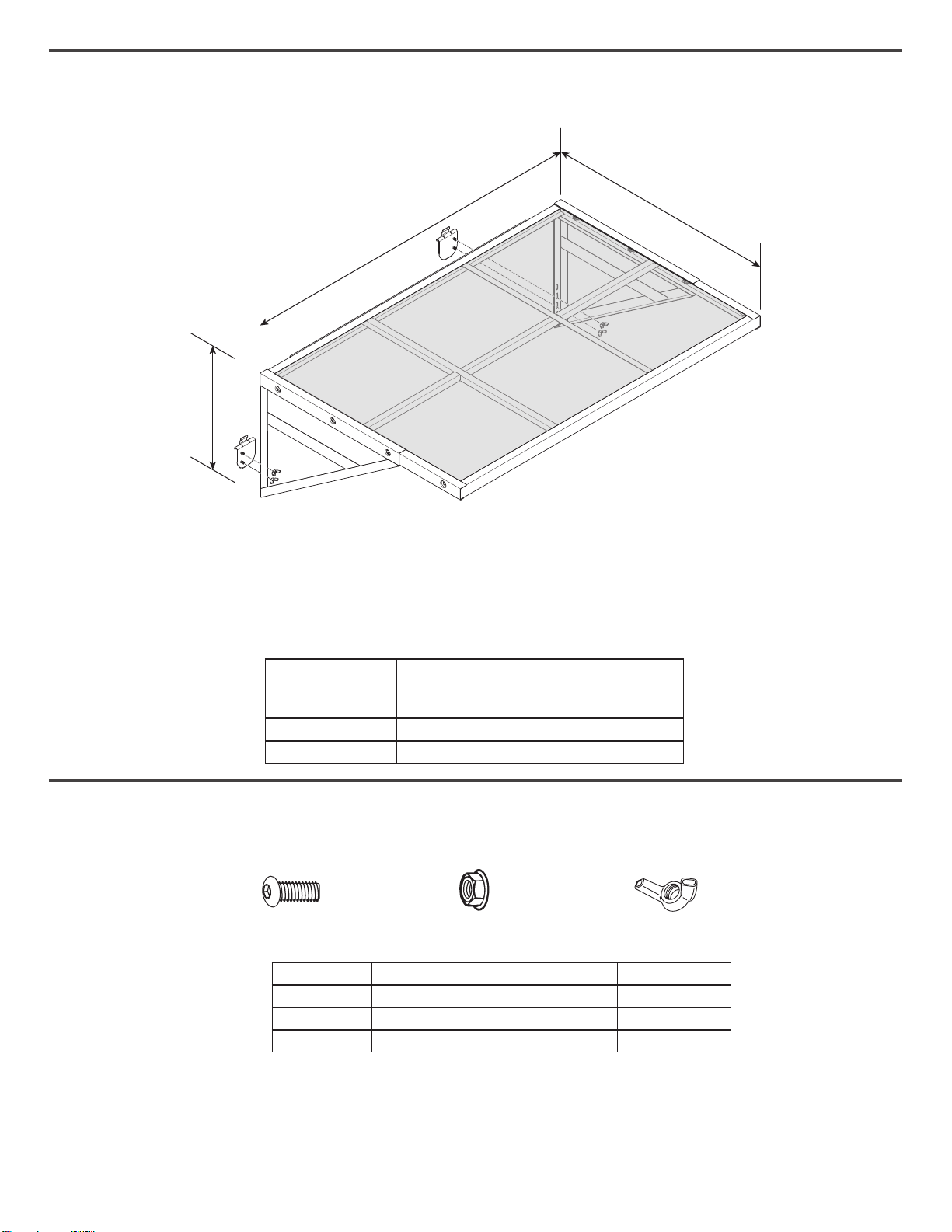

PIÈCES
F3F1 F2
DIMENSIONS (INSTALLATION NORMALE)
MODÈLE GAGL30WSJG
GAGL30WSJW
A 45po (114cm)
B 16po (41cm)
C 30po (76cm)
Étiquette Description Quantité
F1 Boulon à tête hexagonale de 5/16 po 6
F2 Écrou à embase de 5/16 po 6
F3 Écrou à oreille 4
A
B
C

9
INSTRUCTIONS D’INSTALLATION
Exigences d’utilisation de la
tablette Max GearLoft™
■Produit conçu pour une installation sur des panneaux
Gladiator®GearWall®ou des prolés GearTrack®.
■La limite de charge maximale est de 200lb (91kg).
Déballer les pièces de la tablette
Max GearLoft™
1. Retirez le contenu; vériez la présence de tous les
composants. Le contenu inclut une clé hexagonale, ainsi que
les pièces et attaches indiquées dans la section « Pièces ».
2. Jetez correctement tout le matériel d’emballage.
Outils et pièces
■Rassemblez les pièces et outils requis avant de commencer
l’assemblage.
■Lisez tout le manuel avant de commencer l’assemblage.
Outils nécessaires
■Clé à douille de 1/2po
■Clé plate de 1/2 po
Outils fournis
■Clé hexagonale de 5/16 po
INSTRUCTIONS D’ASSEMBLAGE
IMPORTANT: Vous devez décider si vous souhaitez installer latablette au mur avec les renforts placés au-dessus ou en dessous de la
tablette.
1. Renforts au-dessus de la tablette
Faites pointer les renforts vers le haut, puis alignez-les avec les
trous du centre et arrière de chaque côté de la tablette.
Utiliser les boulons à tête hexagonale de 5/16 po (F1) et les
écrous à embase de 5/16 po (F2) pour xer une entretoise de
chaque côté de la tablette. Bien serrer chaque boulon.
2. Renforts en dessous de la tablette
Faites pointer les renforts vers le bas, puis alignez-les avec les
trous du centre et arrière de chaque côté de la tablette.
Utiliser les boulons à tête hexagonale de 5/16 po (F1) et les
écrous à embase de 5/16 po (F2) pour xer une entretoise de
chaque côté de la tablette. Bien serrer chaque boulon.
A. Renfort xé à la tablette A. Renfort xé à la tablette
A
A

10
INSTALLER LA TABLETTE MAX GEARLOFT™ SUR UN SYSTÈME MURAL
GLADIATOR®
1. Installer le prolé GearTrack®
6" (15.24 cm)
Vériez que lors de l’installation des panneaux GearWall®de
Gladiator®ou des prolés GearTrack®, une vis de montage
aété placée dans chaque fente au niveau de chaque poteau
du colombage, avec intervalle horizontal maximum de 24po
(60,96cm) entre les vis.
Dans le cas de l’installation sur des tablette GearTrack®, ondoit
utiliser deux prolés parallèles (espacement de 6po [15,24cm]).
2. Faire glisser les supports dans le
prolé GearTrack®
43" (109,22 cm)
Décidez de l’endroit où sera installée la tablette sur les panneaux
GearWall®de Gladiator®ou sur le prolé GearTrack®.
Insérez les supports dans le prolé GearTrack®pour que la rive
d’extension du support se situe derrière la rainure du prolé
supérieur.
Glissez les supports dans le prolé GearTrack®pour qu’ilssoient
espacés de 43po (109,22cm) comme illustréci-dessous.
REMARQUE: Installez le support sur le prolé supérieur pour
une installation avec les renforts placés au-dessus de la tablette
ou dans le prolé inférieur pour une installation avec les renforts
placés en dessous de la tablette.
3. Installer la tablette
Max GearLoft™
BA
Engagez le support soudé au dos de la tablette dans la rainure
murale en la soulevant, la poussant vers le mur eten l’abaissant
dans la rainure comme illustré.
A. Renfort xé à la tablette
B. Tablette xée à un GearTrack®
4. Serrez les renforts sur les supports
A
Assurez-vous que les vis des supports passent dans les trous des
renforts. Serrez les renforts sur les supports en utilisant les écrous
à oreilles (F3).
REMARQUE: Vous pourriez avoir besoin de repositionner les
supports vers la droite ou la gauche si les vis ne s’alignent pas
avec les trous.
Inspectez la tablette depuis les côtés pour vérier que les rives
d’accrochage sont parfaitement engagées dans les rainures
comme illustré.
Serrez complètement les écrous à oreilles (F3).
A. Écrous à oreilles

11
Enregistrement de votre produit
Il y a plusieurs avantages à enregistrer votre produit. Pour obtenir plus de renseignements et enregistrer votre produit en ligne,
consulterle www.gladiatorgarageworks.com. Aux É.-U., composez le 1-866-342-4089. Les consommateurs au Canada peuvent
composer le 1-800-807-6777.
GARANTIE
Pour des informations sur la garantie :
Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l’adresse
www.GladiatorGW.com
Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse
www.gladiatorgarageworks.ca

12
SEGURIDAD DEL ESTANTE MAX GEARLOFT™
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

13
DIMENSIONES (INSTALACIÓN TÍPICA)
PIEZAS
F3F1 F2
MODELO GAGL30WSJG
GAGL30WSJW
A 45" (114cm)
B 16" (41cm)
C 30" (76cm)
Rótulo Descripción Cantidad
F1 Perno de cabeza hexagonal de 5/16" 6
F2 Tuerca de brida de 5/16" 6
F3 Tuerca mariposa 4
A
B
C

14
INSTRUCCIONES DE INSTALACIÓN
Requisitos para el uso del estante
Max GearLoft™
■Previsto para ser instalado sobre paneles Gladiator®GearWall®
o canales GearTrack®.
■El límite de peso máximo es de 200 libras (91kg).
Cómo desempacar las piezas del
estante Max GearLoft™
1. Desempaque y verique el contenido. Se incluye una llave
hexagonal y las piezas y sujetadores que se muestran en
“Piezas”.
2. Deseche todo el material de embalaje de manera adecuada.
Herramientas y piezas
■Reúna todas las herramientas y piezas necesarias antes de
comenzar el ensamblaje.
■Lea el manual completo antes de comenzar el ensamblaje.
Herramientas necesarias
■Llave de cubo de 1/2"
■Llave de boca de 1/2"
Herramientas proporcionadas
■Llave hexagonal de 5/16"
INSTRUCCIONES DE ENSAMBLAJE
IMPORTANTE: Determine si va a montar el estante a la pared con los refuerzos por encima o por debajo del estante.
1. Cómo montar los refuerzos
por encima del estante
Con los refuerzos mirando hacia arriba, alinéelos con los oricios
centrales y traseros que se encuentran a cada lado del estante.
Use los pernos de cabeza hexagonal de 5/16" (F1) y las tuercas
de brida de 5/16" (F2) para jar un soporte a cada lado del
estante. Ajuste rmemente los tirafondos.
2. Cómo montar los refuerzos
pordebajo del estante
Con los refuerzos mirando hacia abajo, alinéelos con los oricios
centrales y traseros que se encuentran a cada lado del estante.
Use los pernos de cabeza hexagonal de 5/16" (F1) y las tuercas
de brida de 5/16" (F2) para jar un soporte a cada lado del
estante. Ajuste rmemente los tirafondos.
A. Refuerzo jado al estante
A. Refuerzo jado al estante
A
A

15
1. Instalación del canal GearTrack®
6" (15.24 cm)
Asegúrese de que los paneles Gladiator®GearWall®o los canales
GearTrack®estén instalados con tornillos de montaje en cada
ranura y en cada ubicación de los montantes con una distancia
máxima horizontal de 24" (60,96 cm) entre los tornillos.
Si va a instalar la estación de estante un canal GearTrack®,
deberá usar dos canales que estén instalados a una distancia de
6" (15,24 cm) entre ellos.
2. Deslizamiento de los soportes en
el canal GearTrack®
43" (109,22 cm)
Determine la ubicación para montar el estante sobre los paneles
Gladiator®GearWall®y o canal GearTrack®.
Introduzca los soportes en el canal GearTrack®de manera que
la extensión del borde del soporte quepa detrás de la ranura del
canal superior.
Deslice los soportes en el canal GrearTrack®de manera que
queden instalados a una distancia de 43" (109,22cm) entre ellos,
como se muestra en la imagen a continuación.
NOTA: Instale el soporte en el canal superior para instalaciones
con los refuerzos por arriba del estante, oenel canal inferior para
instalaciones con los refuerzos por debajo del estante.
3. Instalación del estante
Max GearLoft™
BA
Enganche el soporte que está soldado a la parte posterior del
estante en la ranura de la pared alzándolo, empujando hacia
la pared y bajando el borde del soporte en la ranura, como se
muestra.
A. Refuerzo jado al estante
B. Estante jado al canal GearTrack®
4. Fije los refuerzos a los soportes
Asegúrese de que los tornillos de los soportes pasen por los
oricios de los refuerzos. Fije los refuerzos a los soportes con las
tuercas mariposa (F3).
NOTA: Puede ser que necesite ajustar los soportes a la derecha o
a la izquierda si los tornillos no quedan alineados con los oricios.
Inspeccione el estante desde el costado para asegurarse de que
los bordes del soporte estén completamente enganchados en las
ranuras, como se muestra.
Ajuste completamente las tuercas mariposa (F3).
A. Tuercas mariposa
CÓMO INSTALAR EL ESTANTE MAX GEARLOFT™ EN EL SISTEMA DE
PARED GLADIATOR®
A

®/™ ©2020 Gladiator. All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
Todos los derechos reservados. Usado en Canadá bajo licencia.
W11393174B 02/20
Cómo registrar el producto
Registrar el producto ofrece muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.
En EE. UU., llame al 1-866-342-4089. Los consumidores en Canadá pueden llamar al 1-800-807-6777.
GARANTÍA
Para obtener información sobre la garantía:
En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en
www.GladiatorGW.com
En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
www.gladiatorgarageworks.ca
