Goobay 55001 User manual

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W Notebook-Netzteil

1 Sicherheitshinweise

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hin-

weise zum korrekten Gebrauch.

• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor

Gebrauch.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-

tes verfügbar sein.

• Bewahren Sie die Betriebsanleitung auf.

Hinweise zur Netztrennung

Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steck-

dosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus

dieser entfernen zu können.

Spannungsfrei nur bei gezogenem Stecker.

• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker

direkt am Steckergehäuse aus der Steckdose.

• Öffnen Sie niemals das Gehäuse.

• Modizieren Sie Produkt und Zubehör nicht.

• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.

Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss so-

fort vom Netz getrennt und gegen unbeabsichtigte Weiterbenutzung gesichert

werden.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem

Zustand.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und di-

rekte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechani-

schen Druck.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigun-

gen, Störungen und anderen nicht durch die Begleitdokumentation be-

hebbaren Problemen, an Händler oder Hersteller.

• Reparieren Sie defekte Produkte nicht selbst, sondern wenden Sie sich

an den Händler oder Hersteller.

Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-

sichtigte Benutzung.

2 Beschreibung und Funktion

2.1 Produkt

Das Produkt ist ein universales, umweltfreundliches und sicheres Schaltnetz-

teil für Notebooks, LCD-Displays, usw. Es verfügt über 8 polaritätssichere

Adapterstecker für viele gängige Modelle und einen separaten 5-V-DC-USB-

Ausgang zum Laden oder Betreiben von MP3-Playern, Digitalkameras, Han-

dys, usw. Das Netzteil wird manuell auf die passende Ausgangsspannung

eingestellt.

2.2 Lieferumfang

90 W Notebook-Netzteil, 8 Adapterstecker, Betriebsanleitung

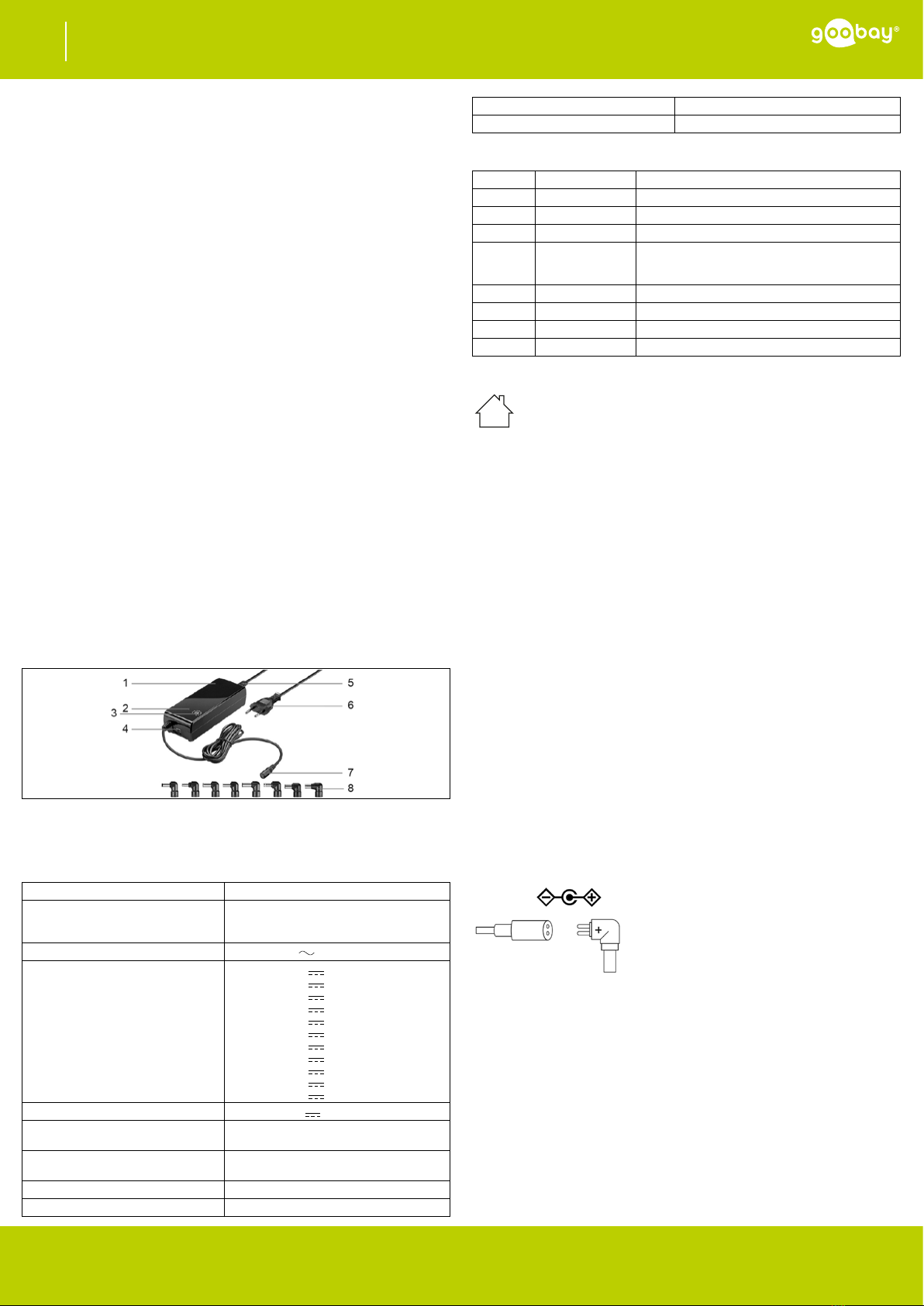

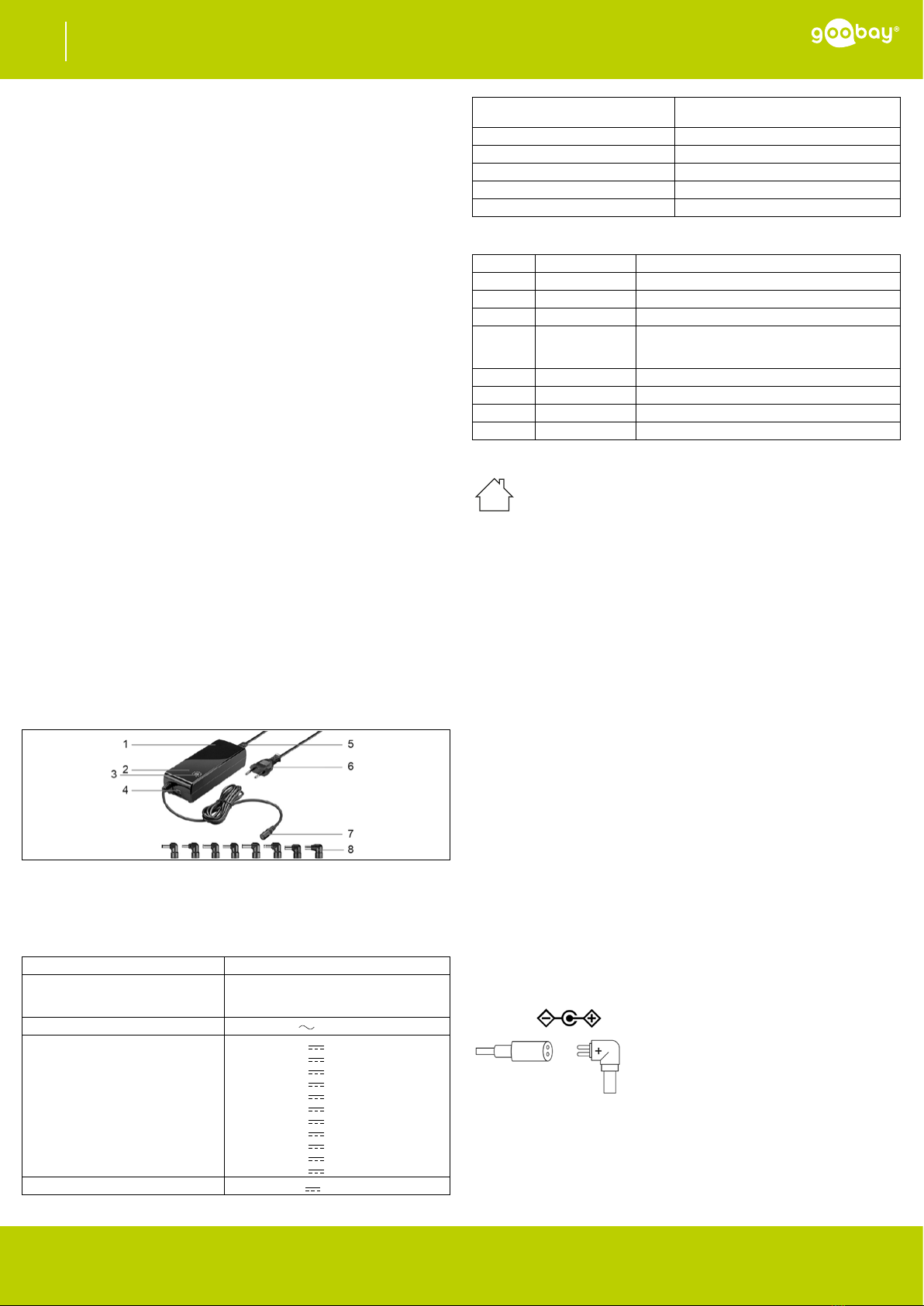

2.3 Bedienelemente

1 Gehäuse

2 Betriebs-LED

3 Wahlschalter für die

Ausgangsspannung

4 USB-Buchse

5 AC-Netzanschluss

6 Eurostecker

7 DC-Buchse

8 Adapterstecker

2.4 Technische Daten

Artikelnummer 55001

Anschlüsse Eurostecker (Typ C, CEE 7/16),

DC-Buchse (universell, 2-Pin)

USB-Buchse

Eingang 100-240 V , 50-60 Hz, 1,6 A max.

DC-Ausgang

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

USB-Ausgang 5,0 V , 2,0 A, 10,0 W

Durchschnittliche Efzienz im

Betrieb 87,2 %

Efzienz bei geringer Last (10 %) 82,0 %

Leistungsaufnahme bei Nulllast 0,28 W

Maße (LxBxH) 154,9 x 59 x 36,8 mm

Gewicht 470 g (ohne Stecker und AC-Kabel)

Kabellängen AC/DC 1,2 / 1,6 m

2.5 Adapterstecker

Stecker Größe (mm) Unterstützte Modelle

D 6,30 x 3,00 Toshiba

E6,50 x 1,40 (Pin) Fujitsu, Panasonic, Sony, Samsung

G5,00 x 1,00 (Pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N7,90 x 0,90 (Pin) IBM, Lenovo

QV2 7,40 x 0,60 (Pin) HP

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den

"Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.

Dieses Produkt darf nur in trockenen Innenräumen benutzt werden.

Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der

Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschä-

den führen.

4 Vorbereitung

1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrt-

heit.

2. Vergleichen Sie die technischen Daten von Produkt, Stromnetz und Pe-

ripheriegeräten. Diese müssen identisch sein.

5 Anschluss und Bedienung

VORSICHT! Verletzungsgefahr durch Stolpern und Sturz

• Installieren Sie das Produkt so, dass keine Personen oder Sachen z. B.

durch Herabstürzen, Stolpern o. ä. verletzt oder beschädigt werden kön-

nen.

5.1 Netzteil für Notebooks nutzen

ACHTUNG! Sachschäden durch zu hohe Ausgangsleistung und

falsche Polarität

• Überlasten Sie das Produkt nicht.

• Betreiben Sie Ihre Geräte erst nach Einstellung der korrekten Ausgangs-

spannung.

• Achten Sie auf die richtige Polarität.

Eine falsche Polarität kann ihr angeschlossenes Gerät massiv bechädigen.

Angaben zur Polarität nden Sie in der Betriebsanleitung Ihres Gerätes

oder auf dem originalen Netzteil.

Sie können das Netztteil nutzen, um ein Notebook zu betreiben oder den in-

ternen Notebookakku zu laden.

1. Bestimmen Sie die benötigte Ausgangsspannung für ihr Notebook.

Diese steht entweder auf Ihrem Notebook, in dessen Betriebsanleitung

oder auf dem originalen Netzteil.

2. Drehen Sie den Wahlschalter für die Ausgangsspannung (3) so, dass

die Pfeilspitze auf die benötigte Ausgangsspannnung zeigt.

3. Verbinden Sie den zu Ihrem Notebook passenden Adapterstecker (8)

mit der DC-Buchse (7) des Netzteils. Achten Sie auf richtige Polarität

und Passform des Steckers.

Am häugsten wird positive Polarität

verwendet.

4. Verbinden Sie das Netzteil über den AC-Netzanschluss (5) mit dem

AC-Kabel.

5. Verbinden Sie den Adapterstecker mit Ihrem Notebook.

6. Stecken Sie den Eurostecker (6) in eine freie und gut zugängliche

Steckdose.

Die Betriebs-LED leuchtet während das Netzteil an eine Stromversorgung

angeschlossen ist.

7. Schalten Sie Ihr Notebook ein.

8. Trennen Sie alle Steckverbindungen nach Gebrauch.

- 1 -

Änderungen vorbehalten.

BedienungsanleitungDE

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W Notebook-Netzteil

5.2 USB-Funktion nutzen

Über die USB-Buchse können Sie USB-Geräte laden und betreiben. Die

Funktion ist unabhängig von der Nutzung des Netzteils mit einem Notebook.

1. Verbinden Sie Ihr USB-Gerät (z. B. MP3-Player oder Handy) über ein

passendes USB-Kabel mit der USB-Buchse (4) des Netzteils.

2. Stellen Sie sicher, dass die Leistung Ihres USB-Geräts die maximale

Ausgangsleistung der USB-Buchse nicht übersteigt.

3. Verbinden Sie das Netzteil über den AC-Netzanschluss (5) mit dem

AC-Kabel.

4. Stecken Sie den Eurostecker in eine freie und gut zugängliche Steck-

dose.

Die Betriebs-LED leuchtet während das Netzteil an eine Stromversorgung

angeschlossen ist.

5. Schalten Sie Ihr USB-Gerät ein.

6. Trennen Sie alle Steckverbindungen nach Gebrauch.

6 Wartung, Pege, Lagerung und Transport

Das Produkt ist wartungsfrei.

ACHTUNG! Sachschäden

• Ziehen Sie vor jeder Reinigung den Netzstecker.

• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.

• Verwenden Sie keine Reinigungsmittel und Chemikalien.

• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzu-

gänglich und in trockener und staubgeschützter Umgebung.

• Lagern Sie das Produkt kühl und trocken.

• Heben Sie die Originalverpackung für den Transport auf.

7 Entsorgungshinweise

7.1 Produkt

Elektrische und elektronische Geräte dürfen nach der europäischen

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung

zugeführt werden, weil giftige und gefährliche Bestandteile bei

unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädi-

gen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elek-

trische und elektronische Geräte am Ende ihrer Lebensdauer an den Herstel-

ler, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen

kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landes-

recht. Das Symbol auf dem Produkt, der Betriebsanleitung und/oder der Ver-

packung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung,

Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Bei-

trag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

7.2 Verpackung

Verpackungen können kostenlos in den entsprechenden Sammelstel-

len entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben

Sack und Glas im Altglas-Container.

DE4535302615620

8 EU-Konformitätserklärung

Mit dem CE-Zeichen erklärt Goobay®, eine registrierte Marke der

Wentronic GmbH, dass das Produkt die grundlegenden Anforderun-

gen und Richtlinien der europäischen Bestimmungen erfüllt.

9 Verwendete Symbole

Nur zur Verwendung im Innenbereich IEC 60417- 5957

Wechselspannung IEC 60417- 5032

Gleichspannung IEC 60417- 5031

Recycling

ISO 7001 - PI PF

066

- 2 -

Änderungen vorbehalten.

BedienungsanleitungDE

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W Notebook Power Supply

1 Safety instructions

The user manual is part of the product and contains important information for

correct use.

• Read the user manual completely and carefully before use.

The user manual must be available for uncertainties and passing the

product.

• Keep this user manual.

Notes for network separation

The product has no power switch and may be used only in easily accessible

outlets to quickly remove it in an emergency and after use.

Voltage-free only with pulled plug.

• In case of emergency, during thunderstorms and after use, pull the pro-

duct on its plug housing! In case of emergency, during thunderstorms

and after use, pull the product on its plug housing!

• Do not open the housing.

• Do not modify product and accessories.

• Do not short-circuit connectors and circuits.

A defective device may not be put into operation, but must be disconnected

from mains and protected against further use.

• Use product, product parts and accessories only in perfect condition.

• Avoid stresses such as heat and cold, moisture and direct sunlight, mic-

rowaves, vibrations and mechanical pressure.

• In case of questions, defects, mechanical damage, trouble and other

problems, non-recoverable by the documentation, contact your dealer or

producer.

• Do not repair defective products yourself, but contact the dealer or the

manufacturer.

Not meant for children. The product is not a toy!

• Secure packaging, small parts and insulation against accidental use.

2 Description and function

2.1 Product

The product is a universal, environmentally friendly and safe switching power

supply for notebooks, LCD displays, etc. It has 8 polarity-safe adapter plugs

for many popular models and a separate 5 V DC USB output for charging or

powering MP3 players, digital cameras, mobile phones, etc. The power supply

is manually adjusted to the appropriate output voltage.

2.2 Scope of delivery

90 W Notebook Power Supply, 8 adapter plugs, User Manual

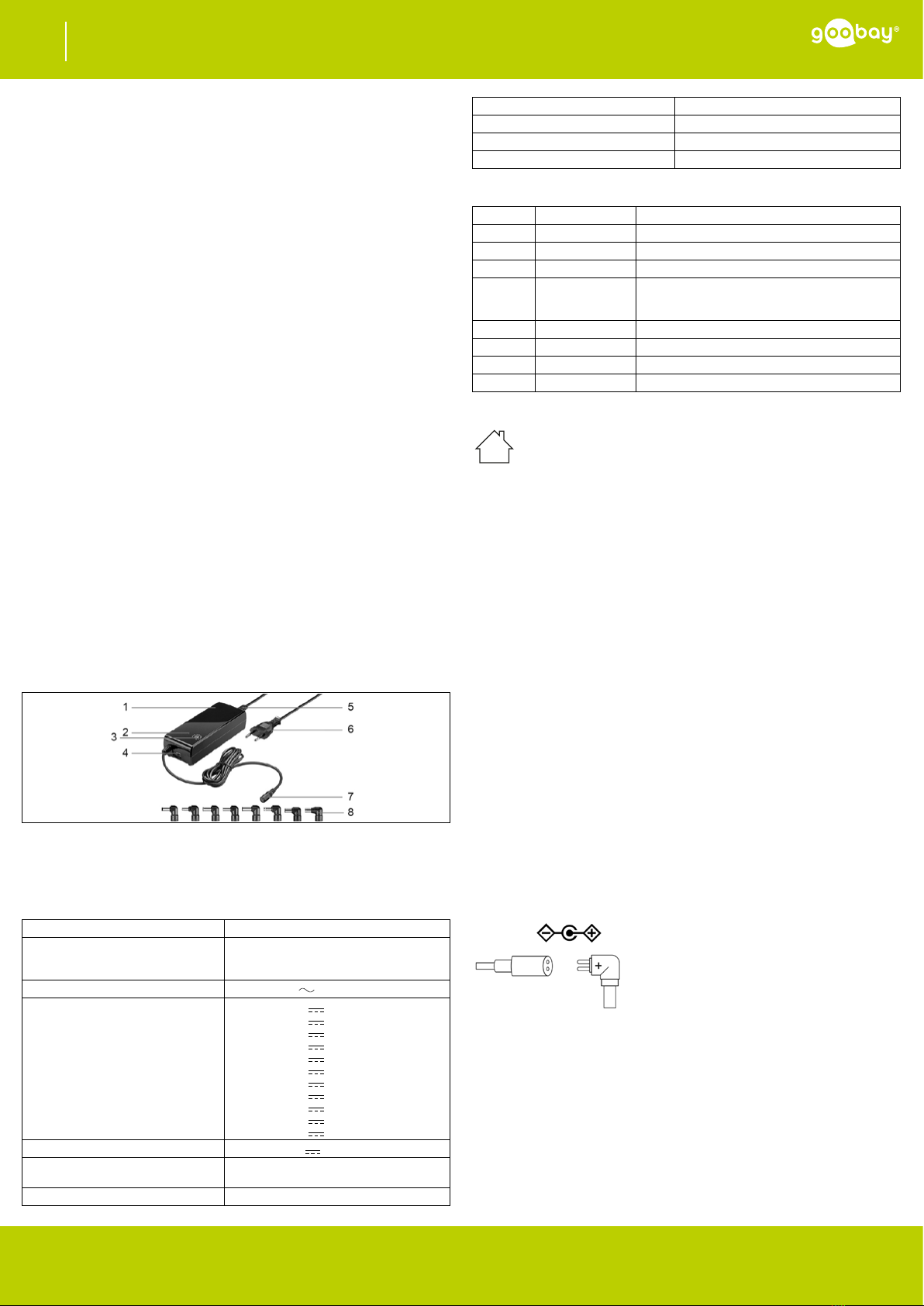

2.3 Operating Elements

1 Housing

2 Power LED

3 Output voltage selector switch

4 USB socket

5 AC connector

6 Euro plug

7 DC socket

8 Adapter plugs

2.4 Specications

Article number 55001

Connections Euro plug (Type C. CEE 7/16),

DC socket (universal. 2-Pin)

USB socket

Input 100-240 V , 50-60 Hz, 1.6 A max.

Output DC

12.0 V , 4.0 A, 48.0 W

14.0 V , 4.0 A, 56.0 W

15.0 V , 4.0 A, 60.0 W

16.0 V , 4.0 A, 64.0 W

18.0 V , 4.0 A, 72.0 W

18.5 V , 4.0 A, 74.0 W

19.0 V , 4.0 A, 76.0 W

19.5 V , 4.0 A, 78.0 W

20.0 V , 4.0 A, 80.0 W

21.0 V , 3.5 A, 73.5 W

22.0 V , 3.5 A, 77.0 W

Output USB 5.0 V , 2.0 A, 10.0 W

Average active efciency 87.2 %

Efciency at low load (10 %) 82.0 %

No-load power consumption 0.28 W

Dimensions (LxWxH) 154.9 x 59 x 36.8 mm

Weight 470 g (without plug and AC cable)

Cable lengths AC/DC 1.2 / 1.6 m

2.5 Adapter plugs

Plug Size (mm) Supported models

D 6.30 x 3.00 Toshiba

E 6.50 x 1.40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5.00 x 1.00 (pin) Samsung

P5.50 x 2.50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4.75 x 1.70 HP Pavilion series

X 5.50 x 1.70 Acer

N 7.90 x 0.90 (pin) IBM, Lenovo

QV2 7.40 x 0.60 (pin) HP

3 Intended use

We do not permit using the device in other ways like described in

chapter "Description and Function" or in the "Safety Instructions".

Use the product only in dry interior rooms. Not attending to these

regulations and safety instructions might cause fatal accidents, injuries, and

damages to persons and property.

4 Preparation

1. Check the scope of delivery for completeness and integrity.

2. Compare the specications of product, power supply and peripherals.

These must be identical.

5 Connection and operation

CAUTION! Risk of injury by stumbling and falling

• Install the system and devices attached to it in a way that persons can-

not be injured, or objects not be damaged for example by dropping or

stumbling.

5.1 Using the power supply unit for notebooks

NOTICE! Damage to property due to excessive output power

and wrong polarity

• Do not overload the product.

• Do not operate your equipment until the correct output voltage has been

set.

• Pay attention to the correct polarity.

Incorrect polarity can cause serious damage to your connected device. In-

formation on polarity can be found in the operating instructions for your de-

vice or on the original power supply unit.

You can use the power supply to power a notebook or charge the internal

notebook battery.

1. Determine the required output voltage for your notebook.

This is either stated on your notebook, in its user manual or on the original

power supply unit.

2. Turn the output voltage selector switch (3) so that the tip of the arrow

points to the required output voltage.

3. Connect the adapter plug (8) matching your notebook to the DC socket

(7) of the power supply unit. Ensure that the polarity and t of the plug is

correct.

Positive polarity is most frequently is used.

4. Connect the power supply via the AC connection (5) to the AC cable.

5. Connect the adapter plug to your notebook.

6. Insert the Euro plug (6) into a free and easily accessible socket.

The power LED lights up while the adapter is connected to a power supply.

7. Switch on your notebook.

8. Disconnect all plug connections after use.

5.2 Using the USB function

You can charge and operate USB devices via the USB socket. The function is

independent of using the power supply with a notebook.

1. Connect your USB device (e.g. MP3 player or mobile phone) to the USB

socket (4) of the power supply using a suitable USB cable.

2. Make sure that the power of your USB device does not exceed the ma-

ximum output power of the USB socket.

3. Connect the power supply via the AC connector (5) to the AC cable.

4. Plug the Euro plug (6) into a free and easily accessible socket.

The power LED lights up while the adapter is connected to a power supply.

5. Switch on your USB device.

6. Disconnect all plug connections after use.

- 3 -

Subject to change without notice.

User ManualEN

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W Notebook Power Supply

6 Maintenance, Care, Storage and Transportation

The product is maintenance-free.

NOTICE! Material damage

• Always unplug the power cord before cleaning.

• Only use a dry and soft cloth for cleaning.

• Do not use detergents or chemicals.

• Store the product out the reach of children and in a dry and dust-protec-

ted ambience when not in use.

• Store cool and dry.

• Keep and use the original packaging for transport.

7 Disposal instructions

7.1 Product

According to the European WEEE directive, electrical and electronic

equipment must not be disposed with consumers waste. Its compo-

nents must be recycled or disposed apart from each other. Otherwise

contaminative and hazardous substances can damage the health and

pollute the environment.

As a consumer, you are committed by law to dispose electrical and electronic

devices to the producer, the dealer, or public collecting points at the end of the

devices lifetime for free. Particulars are regulated in national right. The symbol

on the product, in the user manual, or at the packaging alludes to these terms.

With this kind of waste separation, application, and waste disposal of used

devices you achieve an important share to environmental protection.

WEEE No: 82898622

7.2 Packaging

Packaging can be disposed of free of charge at the suitable collection

points – paper belongs in paper bins, plastics belong in yellow sacks

and glass belongs in used glass bins.

DE4535302615620

8 EU Declaration of conformity

With the CE sign Goobay®, a registered trademark of the Wentronic

GmbH ensures, that the product is conformed to the basic European

standards and directives.

9 Symbols used

For indoor use only IEC 60417- 5957

Alternating current IEC 60417- 5032

Direct current IEC 60417- 5031

Recycling

ISO 7001 - PI PF

066

- 4 -

Subject to change without notice.

User ManualEN

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Alimentation 90 W pour ordinateur portable

1 Consignes de sécurité

Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes

informations pour une bonne installation et une bonne utilisation.

• Lisez le mode d'emploi attentivement et complètement avant de l'

utiliser.

Le mode d‘emploi doit être disponible à des incertitudes et transfert du

produit.

• Conservez soigneusement ce mode d‘emploi.

Notes pour la séparation des réseaux

Le produit n‘a pas d‘interrupteur d‘alimentation et peut être utilisé que dans

des points facilement accessibles en cas d‘urgence et rapidement après l‘utili-

sation de cette pour les supprimer.

Sans surcharge de tension uniquement lorsque le bouchon est tiré.

• Tirez en cas d‘urgence directement après utilisation et pendant les ora-

ges, branchez le boîtier de connecteur!

• Ne pas ouvrir le boîtier.

• Ne modiez pas le produit et les accessoires.

• Pas court-circuiter des connexions et circuits.

Un appareil défectueux ne doit pas être mis en service. Il doit au contraire

être immédiatement mis hors tension et protégé contre toute utilisation invo-

lontaire.

• Utilisez le produit, pièces et accessoires des produits uniquement en

parfait état.

• Éviter des conditions extrêmes, telles que la chaleur extrême et froid,

l‘humidité et de la lumière directe du soleil, ainsi que microondes, des vi-

brations et de la pression mécanique.

• En cas de questions, les défauts, les dommages mécaniques, des ingé-

rences et d'autres problèmes, non récupérables par la documentation,

contactez votre revendeur ou le producteur.

• Ne réparez pas vous-même les produits défectueux, mais contactez le

revendeur ou le fabricant.

Non destiné à des enfants. Le produit n'est pas un jouet!

• Sécuriser l‘emballage, petites pièces et l‘isolation contre l‘utilisation ac-

cidentelle.

2 Description et fonction

2.1 Produit

Le produit est une alimentation à découpage universelle, écologique et sûre

pour les ordinateurs portables, les écrans LCD, etc. Il est équipé de 8 ches

d'adaptation à sécurité polaire pour de nombreux modèles courants et d'une

sortie USB séparée de 5 V CC pour charger ou alimenter les lecteurs MP3,

les appareils photo numériques, les téléphones portables, etc. L'alimentation

électrique est réglée manuellement sur la tension de sortie appropriée.

2.2 Contenu de la livraison

Alimentation 90 W pour ordinateur portable, 8 ches adaptateur, Mode d'emp-

loi

2.3 Eléments de commande

1 Boîtier

2 LED de puissance

3 Sélecteur de tension de sortie

4 Prise USB

5 Connecteur CA

6 Fiche Euro

7 Prise CC

8 Fiches adaptateur

2.4 Spécications

Numéro de l'article 55001

Connexions Fiche Euro (Type C, CEE 7/16),

Prise CC (universel, 2-Pin)

Prise USB

Entrée 100-240 V , 50-60 Hz, 1,6 A max.

Sortie CC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Sortie USB 5,0 V , 2,0 A, 10,0 W

Rendement moyen en mode actif 87,2 %

Rendement à faible charge (10 %) 82,0 %

Consommation électrique hors

charge 0,28 W

Dimensions (L x l x H) 154,9 x 59 x 36,8 mm

Poids 470 g (sans prise et sans câble CA)

Longueur des câbles CA/CC 1,2 / 1,6 m

2.5 Fiches adaptateur

Fiche Taille (mm) Modèles supportés

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Utilisation prévue

Nous n’autorisons pas l’utilisation du dispositif d’une façon différente

de celle décrite au chapitre "Description et Fonctions" et "Consignes

de sécurité". Utilisez le produit uniquement dans des espaces

intérieurs secs. Ne pas respecter ces instructions de sécurité et points de

règlement est susceptible de provoquer des accidents mortels, blessures et

dommages à la personne et à ses biens.

4 Préparation

1. Vériez le contenu de livraison pour l'exhaustivité et l'intégrité.

2. Comparez les caractéristiques techniques du produit, du réseau élec-

trique et des appareils périphériques. Ces données doivent être identi-

ques.

5 Connexion et fonctionnement

ATTENTION! Risque de blessure en cas de trébucher

• Installez le produit de sorte à ce qu’aucune personne ou aucun objet ne

puisse être blessé/endommagé en chutant, trébuchant, etc.

5.1 Utilisation du bloc d'alimentation pour les ordinateurs

portables

AVERTISSEMENT! Dommages matériels dus à une puissance de sortie

excessive et à une mauvaise polarité

• Ne pas surcharger le produit.

• Ne faites pas fonctionner votre équipement avant d'avoir réglé la tensi-

on de sortie correcte.

• Faites attention à la bonne polarité.

Une mauvaise polarité peut causer de sérieux dommages à votre appa-

reil connecté. Vous trouverez des informations sur la polarité dans le mode

d'emploi de votre appareil ou sur le bloc d'alimentation d'origine.

Vous pouvez utiliser l'alimentation électrique pour alimenter un ordinateur por-

table ou charger la batterie interne de l'ordinateur portable.

1. Déterminez la tension de sortie requise pour votre ordinateur portable.

Celle-ci est indiquée soit sur votre ordinateur portable, soit dans son ma-

nuel d'utilisation, soit sur le bloc d'alimentation d'origine.

2. Drehen Sie den Wahlschalter für die Ausgangsspannung (3) so, dass

die Pfeilspitze auf die benötigte Ausgangsspannnung zeigt.

3. Tournez le sélecteur de tension de sortie (3) de manière à ce que la

pointe de la èche pointe sur la tension de sortie requise.

4. Branchez la che de l'adaptateur (8) correspondant à votre ordinateur

portable à la prise CC (7) du bloc d'alimentation. Assurez-vous que la

polarité et l'ajustement de la che sont corrects.

La polarité positive est la plus fréquemment

utilisée.

5. Branchez l'alimentation électrique via la connexion CA (5) au câble CA.

6. Branchez la che de l'adaptateur à votre ordinateur portable.

7. Insérez la che Euro (6) dans une prise libre et facilement accessible.

La LED de puissance s'allume lorsque l'adaptateur est connecté à une ali-

mentation électrique.

8. Allumez votre ordinateur portable.

9. Débranchez toutes les connexions de la prise après utilisation.

- 5 -

Sous réserve de modications.

Mode d‘emploiFR

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Alimentation 90 W pour ordinateur portable

5.2 Utilisation de la fonction USB

Vous pouvez charger et faire fonctionner des dispositifs USB via la prise USB.

Cette fonction est indépendante de l'utilisation de l'alimentation électrique

avec un ordinateur portable.

1. Branchez votre dispositif USB (par exemple, un lecteur MP3 ou un té-

léphone portable) à la prise USB (4) du bloc d'alimentation à l'aide d'un

câble USB approprié.

2. Veillez à ce que la puissance de votre dispositif USB ne dépasse pas la

puissance de sortie maximale de la prise USB.

3. Branchez l'alimentation électrique via le connecteur CA (5) sur le câble

CA.

4. Branchez la che Euro (6) dans une prise libre et facilement accessible.

La LED de puissance s'allume lorsque l'adaptateur est connecté à une ali-

mentation électrique.

5. Allumez votre appareil USB.

6. Débranchez toutes les connexions de la prise après utilisation.

6 Maintenance, Entretien, Stockage et Transport

Le produit est sans entretien.

AVERTISSEMENT! Dommages matériels

• Débranchez toujours le cordon d'alimentation avant de le nettoyer.

• Utilisez uniquement un chiffon doux et sec pour le nettoyage.

• Ne pas utiliser de détergents et de produits chimiques.

• Conserver le produit hors de la portée des enfants et dans une ambi-

ance sèche et protégé de la poussière lorsqu‘il ne est pas en cours d‘uti-

lisation.

• Endroit frais et sec.

• Conserver et utiliser l‘emballage d‘origine pour le transport.

7 Instructions pour l’élimination

7.1 Produit

Selon la directive européenne DEEE, la mise au rebut des appareils

électriques et électroniques avec les déchets domestiques est

strictement interdite. Leurs composants doivent être recyclés ou

éliminés de façon séparée. Les composants toxiques et dangereux

peuvent causer des dommages durables à la santé et à l'environnement s'ils

ne sont pas éliminés correctement.

Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut

des appareils électriques et électroniques auprès du fabricant, du distributeur,

ou des points publics de collecte à la n de la durée de vie des dispositifs, et

ce de façon gratuite. Les détails sont réglementés dans le droit national. Le

symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait

référence à ces termes. Avec ce genre de séparation des déchets, d‘applica-

tion et d‘élimination des déchets d‘appareils usagés, vous réalisez une part

importante de la protection de l‘environnement.

No DEEE : 82898622

7.2 Emballages

Les emballages peuvent être mis au rebut gratuitement dans les lieux

de collecte adaptés - le papier dans le conteneur à papier, les

matériaux plastiques dans le conteneur à plastique et le verre dans le

conteneur à verre.

DE4535302615620

8 Déclaration UE de conformité

En utilisant le marquage CE, Goobay®, nom commercial déposé de

Wentronic GmbH, déclare que l‘appareil est conforme aux conditions

et directives de base de la réglementation européenne.

9 Symboles utilisés

Pour usage intérieur uniquement IEC 60417- 5957

Courant alternatif IEC 60417- 5032

Courant continu IEC 60417- 5031

Recyclage

ISO 7001 - PI PF

066

- 6 -

Sous réserve de modications.

Mode d‘emploiFR

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Alimentatore notebook 90 W

1 Istruzioni per la sicurezza

Le instruzioni per l‘uso è parte integrante del prodotto e contiene importanti

informazioni per un uso corretto.

• Leggere attentamente e completamente le istruzioni prima dell‘uso.

Le istruzioni per l'uso essere disponibile per le incertezze e trasferimento del

prodotto.

• Conservare questo istruzioni per l'uso.

Note per la separazione della rete

Il prodotto non ha un interruttore di alimentazione e può essere utilizzato solo

in punti facilmente accessibili in caso di emergenza e rapidamente dopo l‘uso

di questa per rimuoverli.

Alleviare lo stress solo quando la spina è tirato.

• Estrarre direttamente sul corpo del connettore in caso di emergenza,

dopo l‘uso e durante i temporali, spina!

• Non aprire la custodia.

• Non modicare prodotti e accessori.

• Non corto do collegamenti e circuiti.

Un apparecchio difettoso non può essere messo in funzione ma deve essere

scollegato subito dalla rete elettrica e protetto dall’ulteriore utilizzo involontario

• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfet-

te condizioni.

• Evitare condizioni estreme, calore estremo e ispezionata la freddezza,

umidità e luce diretta del sole, così come forni a microonde, vibrazioni e

pressione meccanica.

• In caso di domande, difetti, danni meccanici, interferenze e altri proble-

mi, non recuperabili per la documentazione, rivolgersi al rivenditore o

produttore.

• Non riparare personalmente i prodotti difettosi, ma contattare il rivendi-

tore o il produttore.

Non è pensato per i bambini. Il prodotto non è un giocattolo!

• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso accidentale.

2 Descrizione e funzione

2.1 Prodotto

Il prodotto è un alimentatore switching universale, ecologico e sicuro per note-

book, display LCD, ecc. Dispone di 8 spine adattatore a prova di polarità per

molti modelli popolari e di un'uscita USB 5 V CC separata per la ricarica o

l'alimentazione di lettori MP3, fotocamere digitali, telefoni cellulari, ecc. L'ali-

mentatore è regolato manualmente sulla tensione di uscita appropriata.

2.2 Contenuto della confezione

Alimentatore notebook 90 W, 8 spine adattatore, Istruzioni per l'uso

2.3 Elementi di comando

1 Custodia

2 LED di potenza

3 Selettore della tensione di uscita

4 Presa USB

5 Connettore CA

6 Spina Euro

7 Presa CC

8 Spine adattatore

2.4 Speciche

Numero dell'articolo 55001

Connessioni Spina Euro (Tipo C, CEE 7/16),

Presa CC (universale, 2-Pin)

Presa USB

Ingresso 100-240 V , 50-60 Hz, 1,6 A max.

Uscita CC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Uscita USB 5,0 V , 2,0 A, 10,0 W

Rendimento medio in modo attivo 87,2 %

Rendimento a basso carico (10 %) 82,0 %

Consommation électrique hors

charge 0,28 W

Dimensioni (LxPxH) 154,9 x 59 x 36,8 mm

Peso 470 g (senza spina e cavo CA)

Lunghezze dei cavi CA/CC 1,2 / 1,6 m

2.5 Spine adattatore

Spina Dimensione (mm) Modelli supportati

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Uso previsto

Non è consentito l’uso del dispositivo in modo diverso da quello

descritto nel capitolo "Descrizione e Funzione" o "Istruzioni per la

sicurezza". Usare il prodotto solamente in ambienti interni asciutti. La

mancata osservanza di queste regole e delle istruzioni per la sicurezza può

provocare incidenti fatali, lesioni e danni a persone e proprietà.

4 Preparazione

1. Controllare fornitura sia completa e garantire l'integrità.

2. Confronto le speciche del prodotto, alimentazione e periferiche. Ques-

ti devono essere identici.

5 Collegamento e funzionamento

ATTENZIONE! Pericolo di lesioni a causa di inciampare e cadere

• Montare il prodotto accertandosi che non arrechi danni a cose o lesioni

a persone, ad es. evitando i rischi connessi a caduta, inciampo e simili.

5.1 Uso dell'alimentatore per notebook

AVVERTENZA! Danni alla proprietà a causa dell'eccessiva potenza di

uscita e dell'errata polarità

• Non sovraccaricare il prodotto.

• Non mettere in funzione l'apparecchiatura nché non è stata impostata

la corretta tensione di uscita.

• Prestare attenzione alla corretta polarità.

Una polarità non corretta può causare gravi danni al dispositivo collegato.

Informazioni sulla polarità si trovano nelle istruzioni per l'uso del vostro dis-

positivo o sull'alimentatore originale.

È possibile utilizzare l'alimentatore per alimentare un notebook o caricare la

batteria interna del notebook.

1. Determinate la tensione di uscita necessaria per il vostro notebook.

Questa è indicata sul notebook, nel manuale d'uso o sull'alimentatore ori-

ginale.

2. Girate il selettore della tensione di uscita (3) in modo che la punta della

freccia indichi la tensione di uscita richiesta.

3. Collegate la spina dell'adattatore (8) corrispondente al notebook alla

presa CC (7) dell'alimentatore. Assicuratevi che la polarità e l'adatta-

mento della spina siano corretti.

La polarità positiva è la più frequente.

4. Collegate l'alimentatore tramite il collegamento CA (5) al cavo CA.

5. Collegate la spina dell'adattatore al notebook.

6. Inserite la spina Euro (6) in una presa libera e facilmente accessibile.

Il LED di alimentazione si accende mentre l'adattatore è collegato ad un

alimentatore.

7. Accendete il notebook.

8. Scollegate tutti i collegamenti a spina dopo l'uso.

5.2 Utilizzo della funzione USB

È possibile caricare e utilizzare gli apparecchi USB tramite la presa USB. La

funzione è indipendente dall'utilizzo dell'alimentatore con un notebook.

1. Collegate il vostro apparecchio USB (p.es. lettore MP3 o cellulare) alla

presa USB (4) dell'alimentatore con un cavo USB adatto.

2. Assicuratevi che la potenza del vostro apparecchio USB non superi la

potenza massima di uscita della presa USB.

3. Collegare l'alimentatore tramite il connettore CA (5) al cavo CA.

4. Inserite la spina Euro (6) in una presa libera e facilmente accessibile.

Il LED di alimentazione si accende mentre l'adattatore è collegato ad un

alimentatore.

- 7 -

Con riserva di modiche.

Istruzioni per l‘usoIT

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Alimentatore notebook 90 W

5. Accendere il dispositivo USB.

6. Scollegare tutti i collegamenti a spina dopo l'uso.

6 Manutenzione, cura, conservazione e trasporto

Il prodotto è esente da manutenzione.

AVVERTENZA! Danni materiali

• Scollegare sempre il cavo di alimentazione prima della pulizia.

• Utilizzare un panno asciutto e morbido solo per la pulizia.

• Non utilizzare detergenti e prodotti chimici.

• Conservare il prodotto fuori dalla portata dei bambini e in un ambiente

asciutto e protetto dalla polvere quando non in uso.

• Conservare fresco e asciutto.

• Conservare e utilizzare l‘imballaggio originale per il trasporto.

7 Note per lo smaltimento

7.1 Prodotto

In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed

elettroniche non devono essere smaltite insieme ai riuti urbani. I

componenti devono essere riciclati o smaltiti separatamente. Compo-

nenti tossici e pericolosi possono causare danni permanenti alla salute

e all'ambiente se smaltiti in modo inadeguato.

Il consumatore è obbligato per legge a portare le attrezzature elettriche ed

elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il

produttore al termine della loro durata utile. Devono anche essere osservate

tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel

manuale o sulla confezione richiama l’attenzione su questi termini. Con

questo tipo di raccolta differenziata e smaltimento dei prodotti usati si

contribuisce in modo sostanziale alla protezione dell’ambiente.

WEEE No: 82898622

7.2 Imballaggi

Gli imballaggi possono essere smaltiti gratuitamente negli appositi punti

di raccolta: la carta nella campana, la plastica nel sacco giallo e il vetro

nel contenitore per riuti in vetro.

DE4535302615620

8 Dichiarazione di conformità UE

Usando il marchio CE, Goobay®, un marchio registrato della

Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di

base ed alle linee guida delle normative Europee.

9 Simboli utilizzati

Solo per uso interno IEC 60417- 5957

Corrente alternata IEC 60417- 5032

Corrente continua IEC 60417- 5031

Riciclaggio

ISO 7001 - PI PF

066

- 8 -

Con riserva di modiche.

Istruzioni per l‘usoIT

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Fuente de alimentación para portátil 90W

1 Instrucciones de seguridad

Las instrucciones de uso son parte del producto y contienen información im-

portante para el uso correcto.

• Lea las instrucciones de uso completamente y cuidadosamente antes

de usar.

Las instrucciones de uso deben estar disponibles en caso de incertidumbre y

transmisión del producto.

• Guarde las instrucciones de uso.

Notas sobre la separación de red

El producto no tiene interruptor de encendido y solo debe usarse en tomacor-

rientes de fácil acceso para retirarlo rápidamente en caso de emergencia y

después de su uso.

Libre de voltaje solo con enchufe extraído.

• Siempre desenchufe el cable de alimentación antes de limpiar.

• En caso de emergencia, después del uso y durante las tormentas eléc-

tricas, desenchufe el cable de alimentación directamente de la carcasa

del enchufe.

• No abra la carcasa.

• No modique el producto y los accesorios.

• No cortocircuite las conexiones y los circuitos.

Un dispositivo defectuoso no debe ponerse en funcionamiento, sino que debe

desconectarse inmediatamente de la red y asegurarse contra cualquier uso

accidental posterior.

• Utilice el producto, las piezas del producto y los accesorios solo si están

en perfecto estado.

• Evite exponer el dispositivo a cargas extremas, como calor y frío, hume-

dad y la radiación directa del sol, así como a vibraciones y presión me-

cánica.

• En caso de defectos, daños mecánicos, averías y otros problemas que

no se puedan resolver con la documentación incluida, póngase en con-

tacto con el vendedor o el fabricante.

• No repare los productos defectuosos usted mismo, pero contáctese con

el distribuidor o el fabricante.

No adecuado para niños. ¡Este producto no es un juguete!

• Proteja el embalaje, las piezas pequeñas y el material aislante contra un

uso accidental.

2 Descripción y funcionamiento

2.1 Producto

El producto es una fuente de alimentación conmutada universal, ecológica

y segura para ordenadores portátiles, pantallas LCD, etc. Tiene 8 enchufes

adaptadores de polaridad segura para muchos modelos populares y una sa-

lida USB separada de 5 V CC para cargar o alimentar reproductores MP3,

cámaras digitales, teléfonos móviles, etc. La fuente de alimentación se ajusta

manualmente al voltaje de salida apropiado.

2.2 Volumen de suministro

Fuente de alimentación para portátil 90W, 8 enchufes adaptadores, Instruc-

ciones de uso

2.3 Elementos de manejo

1 Carcasa

2 LED de alimentación

3 Interruptor selector de voltaje de

salida

4 Toma USB

5 Conector de CA

6 Enchufe Euro

7 Toma CC

8 Enchufes de adaptador

2.4 Datos técnicos

Número de artículo 55001

Conexiones Enchufe Euro (tipo C, CEE 7/16),

Toma CC (universal, 2 pines)

Toma USB

Entrada 100-240 V , 50-60 Hz, 1,6 A max.

Salida CC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Salida USB 5,0 V , 2,0 A, 10,0 W

Eciencia media en activo 87,2 %

Eciencia a baja carga (10 %) 82,0 %

Consumo eléctrico en vacío 0,28 W

Dimensiones (LxAnxAl) 154,9 x 59 x 36,8 mm

Peso 470 g (sin enchufe y sin cable de CA)

Longitudes de los cables CA/CC 1,2 / 1,6 m

2.5 Enchufes de adaptador

Enchufe Tamaño (mm) Modelos soportados

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Uso conforme a lo previsto

No se permite un uso distinto al descrito en el capítulo «Descripción

y funcionamiento» o «Indicaciones de seguridad». Este producto

solamente se puede utilizar en interiores secos. La inobservancia y

el incumplimiento de estas normas e indicaciones de seguridad pueden

derivar en accidentes graves, daños personales y materiales.

4 Preparación

1. Compruebe que el volumen de suministro esté completo e íntegro.

2. Compare los datos técnicos del producto con los de la red eléctrica y los

dispositivos periféricos. Estos deben ser idénticos.

5 Conexión y manejo

¡CUIDADO! Peligro de lesiones por tropiezos y caídas

• Instale el producto de manera que no cause lesiones ni daños a perso-

nas o cosas, por ejemplo, al caerse o tropezar.

5.1 Uso de la fuente de alimentación para portátiles

¡ATENCIÓN! Daños a la propiedad debido a la excesiva potencia

de salida y a la polaridad incorrecta

• No sobrecargue el producto.

• No utilice el equipo hasta que se haya ajustado el voltaje de salida cor-

recto.

• Preste atención a la polaridad correcta.

La polaridad incorrecta puede causar graves daños al dispositivo conecta-

do. Encontrará información sobre la polaridad en el manual de instruccio-

nes de su aparato o en la fuente de alimentación original.

Puede usar la fuente de alimentación para alimentar un portátil o cargar la

batería interna del portátil.

1. Determine el voltaje de salida necesario para su portátil.

Esto se indica en su portátil, en su manual de usuario o en la fuente de ali-

mentación original.

2. Gire el interruptor selector de voltaje de salida (3) de modo que la punta

de la echa apunte al voltaje de salida requerido.

3. Conecte el enchufe del adaptador (8) correspondiente a su portátil a la

toma de corriente (7) de la unidad de alimentación. Asegúrese de que la

polaridad y el ajuste del enchufe sean correctos.

La polaridad positiva es la que se utiliza con más

frecuencia.

4. Conecte la fuente de alimentación a través de la conexión de CA (5) al

cable de CA.

5. Conecte el enchufe del adaptador a su portátil.

6. Inserte el enchufe Euro (6) en una toma de corriente libre y de fácil ac-

ceso.

El LED de alimentación se ilumina mientras el adaptador está conectado a

la fuente de alimentación.

7. Encienda su portátil.

8. Desconecte todas las conexiones de enchufe después del uso.

- 9 -

Reservado el derecho a realizar modicaciones.

Instrucciones de usoES

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Fuente de alimentación para portátil 90W

5.2 Uso de la función USB

Puedes cargar y operar dispositivos USB a través de la toma USB. La función

es independiente del uso de la fuente de alimentación con un portátil.

1. Conecte su dispositivo USB (p. ej., un reproductor MP3 o un teléfono

móvil) a la toma USB (4) de la fuente de alimentación mediante un ca-

ble USB adecuado.

2. Asegúrese de que la potencia de su dispositivo USB no supere la po-

tencia de salida máxima de la toma USB.

3. Conecte la fuente de alimentación a través del conector de CA (5) al ca-

ble de CA.

4. Enchufe el enchufe Euro (6) en una toma libre y de fácil acceso.

El LED de alimentación se ilumina mientras el adaptador está conectado a

una fuente de alimentación.

5. Encienda su dispositivo USB.

6. Desconecte todas las conexiones de los enchufes después del uso.

6 Mantenimiento, conservación, almacenamiento y

transporte

El producto no necesita mantenimiento.

¡ATENCIÓN! Daños materiales

• Utilice solo un paño seco y suave para realizar la limpieza.

• No utilice productos de limpieza ni productos químicos..

• En caso de no utilizarse durante un tiempo prolongado, almacene el

producto lejos del alcance de los niños en un lugar seco y resguarda-

do del polvo.

• Almacénelo en un lugar fresco y seco.

• Conserve y utilice el embalaje original para el transporte.

7 Indicaciones para la eliminación

7.1 Producto

De acuerdo con la directiva RAEE europea, los dispositivos eléctricos y

electrónicos no se deben desechar junto con los residuos domésticos.

Sus componentes deben reciclarse o desecharse por separado, ya que

la eliminación de forma inadecuada de los componentes tóxicos o

peligrosos puede ocasionar perjuicios duraderos a la salud y al medio

ambiente.

Según la ley alemana de dispositivos eléctricos (ElektroG), como usuario está

obligado a devolver los dispositivos eléctricos y electrónicos al fabricante, al

lugar de venta o a un centro público de recogida al nal de su vida útil, de

forma gratuita. Los detalles especícos se articulan mediante la legislación

del país. El símbolo en el producto, el manual del operador y/o el embalaje

señala estas normas. Con esta forma de separación de sustancias, reciclaje

y eliminación de dispositivos obsoletos contribuye de forma importante a la

protección del medio ambiente.

RAEE n.º: 82898622

7.2 Embalajes

Los embalajes se pueden eliminar de forma gratuita depositándolos en

los correspondientes puntos de recogida: el papel en el contenedor de

papel, el plástico en el contenedor amarillo y el vidrio en el contenedor

de vidrio usado.

DE4535302615620

8 Declaración de conformidad CE

Al utilizar la marca CE, Goobay®, una marca registrada de Wentronic

GmbH, declara que este dispositivo cumple con las directivas y

requisitos básicos de las regulaciones europeas.

9 Símbolos utilizados

Sólo para uso en interiores IEC 60417- 5957

Corriente alterna IEC 60417- 5032

Corriente continua IEC 60417- 5031

Reciclaje

ISO 7001 - PI PF

066

- 10 -

Reservado el derecho a realizar modicaciones.

Instrucciones de usoES

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W laptopvoeding

1 Veiligheidsvoorschriften

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen

voor het correcte gebruik.

• Lees de gebruiksaanwijzing voor gebruik volledig en zorgvuldig door.

De gebruiksaanwijzing moet beschikbaar zijn in geval van onduidelijkheden

en het doorgeven van het product.

• Bewaar de gebruiksaanwijzing.

Opmerkingen over het uitschakelen van de voedingsspanning

Het product heeft geen stroomschakelaar en mag alleen op gemakkelijk toe-

gankelijke stopcontacten worden gebruikt om in geval van nood en na gebruik

snel de stekker eruit te kunnen trekken.

Spanningsloosheid alleen bij een uitgetrokken stekker.

• In geval van nood, na gebruik en bij onweer de stekker uittrekken aan

de stekkerbehuizing!

• De behuizing niet openen.

• Breng geen wijzigingen aan producten of accessoires aan.

• Aansluitingen en schakelcircuits niet kortsluiten.

Een defect apparaat mag niet in bedrijf worden gesteld, maar moet onmiddel-

lijk van het net worden losgekoppeld en tegen onbedoeld verder gebruik wor-

den beveiligd..

• Gebruik product, productonderdelen en accessoires alleen in perfec-

te staat.

• Extreme belastingen, zoals warmte en koude, natheid en directe zon-

nestraling, microgolven alsmede trillingen en mechanische druk vermij-

den.

• Bij vragen, defecten, mechanische beschadigingen, storingen of andere

problemen die niet door de bijgevoegde documentatie kunnen worden

verholpen, neemt u contact op met uw dealer of fabrikant.

• Repareer defecte producten niet zelf, maar neem contact op met de

dealer of de fabrikant.

Niet geschikt voor kinderen. Dit product is geen speelgoed!

• Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen

onbedoeld gebruik.

2 Beschrijving en werking

2.1 Product

Het product is een universele, milieuvriendelijke en veilige schakelende voe-

ding voor notebooks, LCD-schermen, enz. Het heeft 8 polariteits-veilige adap-

terstekkers voor vele populaire modellen en een aparte 5 V DC USB-uitgang

voor het opladen of voeden van MP3-spelers, digitale camera's, mobiele tele-

foons, enz. De voeding wordt handmatig aangepast aan de juiste uitgangs-

spanning.

2.2 Leveringsomvang

90 W laptopvoeding, 8 adapterstekkers, Gebruiksaanwijzing

2.3 Bedieningselementen

1 Behuizing

2 Voedings-LED

3 Uitgangsspanning keuzescha-

kelaar

4 USB-aansluiting

5 AC-aansluiting

6 Eurostekker

7 DC-contactdoos

8 Adapterstekkers

2.4 Technische gegevens

Artikelnummer 55001

Poorten Eurostekker (type C, CEE 7/16),

DC-contactdoos (universeel, 2-pins)

USB-aansluiting

Ingang 100-240 V , 50-60 Hz, 1,6 A max.

Uitgang DC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Uitgang USB 5,0 V , 2,0 A, 10,0 W

Gemiddelde actieve efciëntie 87,2 %

Efciëntie bij lage belasting (10 %) 82,0 %

Energieverbruik in niet-belaste to-

estand 0,28 W

Afmetingen (lxbxh) 154,9 x 59 x 36,8 mm

Gewicht 470 g (zonder stekker en AC-kabel)

Kabellengtes AC/DC 1,2 / 1,6 m

2.5 Adapterstekkers

Stekker Grootte (mm) Ondersteunde modellen

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk "Beschrijving en

functie" of in de "Veiligheidsinstructies" is niet toegestaan. Dit product

mag alleen worden gebruikt in droge binnenruimten. Het niet in acht

nemen en niet opvolgen van deze instructies en veiligheidsvoorschriften kan

leiden tot ernstige ongevallen, lichamelijk letsel en materiële schade.

4 Voorbereiding

1. Controleer of de leveringsomvang volledig en onbeschadigd is.

2. Vergelijk de technische gegevens van het product, het spanningsnet en

de randapparatuur. Deze moeten identiek zijn.

5 Aansluiting en bediening

VOORZICHTIG! Gevaar voor letsel door struikelen en vallen

• Installeer het product zodanig dat personen of voorwerpen niet kunnen

worden verwond of beschadigd, bijv. door vallen, struikelen en dergelij-

ke.

5.1 Gebruik van de voedingseenheid voor notebooks

ATTENTIE! Schade aan eigendommen door overmatig

uitgangsvermogen en verkeerde polariteit

• Overbelast het product niet.

• Bedien uw apparatuur niet voordat de juiste uitgangsspanning is inges-

teld.

• Let op de juiste polariteit.

Een verkeerde polariteit kan ernstige schade aan het aangesloten appa-

raat veroorzaken. Informatie over de polariteit vindt u in de gebruiksaanwij-

zing van uw apparaat of op de oorspronkelijke voedingseenheid.

U kunt de voeding gebruiken om een notebook van stroom te voorzien of de

interne notebookaccu op te laden.

1. Bepaal de vereiste uitgangsspanning voor uw notebook.

Dit staat vermeld op uw Notebook, in de gebruikershandleiding of op de

oorspronkelijke voedingseenheid.

2. Draai de keuzeschakelaar voor de uitgangsspanning (3) zo dat de punt

van de pijl naar de gewenste uitgangsspanning wijst.

3. Sluit de bij uw Notebook passende adapterstekker (8) aan op de DC-

contactdoos (7) van de netvoeding. Zorg ervoor dat de polariteit en de

pasvorm van de stekker correct zijn.

De positieve polariteit wordt het vaakst

gebruikt.

4. Sluit de voedingsspanning aan via de AC-aansluiting (5) op de AC-ka-

bel.

5. Sluit de adapterstekker aan op uw Notebook.

6. Steek de Eurostekker (6) in een vrij en gemakkelijk bereikbaar stopcon-

tact.

De voedings-LED brandt terwijl de adapter op een stroomvoorziening is

aangesloten.

7. Schakel uw Notebook in.

8. Haal alle stekkeraansluitingen na gebruik uit het stopcontact.

- 11 -

Wijzigingen voorbehouden.

GebruiksaanwijzingNL

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W laptopvoeding

5.2 Gebruik van de USB-functie

U kunt USB-apparaten opladen en bedienen via de USB-aansluiting. De func-

tie is onafhankelijk van het gebruik van de voeding met een notebook.

1. Sluit uw USB-apparaat (bijv. MP3-speler of mobiele telefoon) met een

geschikte USB-kabel aan op de USB-aansluiting (4) van de stroomvoor-

ziening.

2. Zorg ervoor dat het vermogen van uw USB-apparaat niet hoger is dan

het maximale uitgangsvermogen van de USB-aansluiting.

3. Sluit de voeding via de AC-aansluiting (5) aan op de AC-kabel.

4. Steek de Eurostekker (6) in een vrij en gemakkelijk bereikbaar stopcon-

tact.

De voedings-LED brandt terwijl de adapter is aangesloten op een stroom-

voorziening.

5. Schakel uw USB-apparaat in.

6. Ontkoppel alle stekkeraansluitingen na gebruik.

6 Onderhoud, verzorging, opslag en transport

Het product is onderhoudsvrij.

ATTENTIE! Materiële schade

• Trek altijd de stekker uit het stopcontact voordat u het apparaat schoon-

maakt.

• Gebruik alleen een droge en zachte doek om te reinigen.

• Gebruik geen reinigingsmiddel en chemische producten.

• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een

droge en stofdichte omgeving en houd het buiten het bereik van kinde-

ren.

• Sla het product koel en droog op.

• Bewaar de originele verpakking voor het transport en gebruik deze.

7 Aanwijzingen voor afvalverwijdering

7.1 Product

Elektrische en elektronische apparaten mogen volgens de Europese

AEEA-richtlijn niet met het huisvuil worden weggegooid. De onderdelen

daarvan moeten gescheiden bij de recycling of de afvalverwijdering

worden ingeleverd, omdat giftige en gevaarlijke onderdelen bij

onvakkundige afvalverwijdering de gezondheid en het milieu duurzaam

schade kunnen berokkenen.

U bent als consument volgens de Duitse Wet op de elektronica (ElektroG)

verplicht om elektrische en elektronische apparaten aan het einde van hun

levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de

daarvoor voorziene, openbare inzamelpunten. Bijzonderheden daarover

regelt het betreffende nationale recht. Het symbool op het product, de

gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit

type scheiding van stoffen, recycling en afvalverwijdering van oude apparaten

levert u een belangrijke bijdrage aan de bescherming van ons milieu.

AEEA nr.: 82898622

7.2 Verpakkingen

Verpakkingen kunnen kosteloos worden afgevoerd via de betreffende

inzameling – papier bij het oud papier, plastic in de gele zak en glas in

de glasbak.

DE4535302615620

8 EU-conformiteitsverklaring

Met het CE-teken verklaart Goobay®, een geregistreerd handelsmerk

van Wentronic GmbH, dat het product aan de fundamentele vereisten

en richtlijnen van de Europese bepalingen voldoet.

9 Gebruikte symbolen

Alleen voor binnengebruik IEC 60417- 5957

Wisselstroom IEC 60417- 5032

Gelijkstroom IEC 60417- 5031

Recycling

ISO 7001 - PI PF

066

- 12 -

Wijzigingen voorbehouden.

GebruiksaanwijzingNL

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W notebook-strømforsyning

1 Sikkerhedsanvisninger

Brugsanvisningen er en integreret del af produktet og indeholder vigtige an-

visninger for korrekt brug.

• Læs brugsanvisningen helt og omhyggeligt igennem før ibrugtagning.

Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du gi-

ver produktet videre.

• Gem brugsanvisningen.

Anvisninger for afbrydelse af produktet fra lysnettet

Produktet har ikke nogen tænd/sluk-knap og må kun sluttes til en let tilgæn-

gelig stikkontakt, så det er muligt i nødstilfælde og efter brug hurtigt at afbry-

de det fra lysnettet.

Det er kun spændingsfrit, når stikket er trukket ud.

• I nødstilfælde, efter brug og i tordenvejr skal netstikket trækkes ud. Husk

at trække i stikket!

• Åbn ikke kabinettet.

• Modicer ikke produktet og tilbehøret.

• Kortslut ikke tilslutninger og koblingskredse.

Et defekt apparat må ikke tages i brug, men skal omgående afbrydes fra lys-

nettet og sikres imod utilsigtet fortsat anvendelse.

• Anvend kun produktet, produktdelene og tilbehøret i fejlfri stand.

• Undgå ekstreme belastninger som varme og kulde, nedbør og direkte

solindstråling, mikrobølger samt vibrationer og mekaniske tryk.

• Kontakt forhandleren eller producenten i tilfælde af spørgsmål, defek-

ter, mekaniske skader, fejl og andre problemer, som ikke kan løses ved

hjælp af den medfølgende dokumentation.

• Reparer ikke selv defekte produkter, men kontakt forhandleren eller pro-

ducenten.

Egner sig ikke til børn. Produktet er ikke legetøj!

• Sørg for, at sikre emballage, smådele og isoleringsmateriale mod utilsig-

tet anvendelse.

2 Beskrivelse og funktion

2.1 Produkt

Produktet er en universel, miljøvenlig og sikker strømforsyning til notebooks,

LCD-skærme osv. Den har 8 polaritetssikre adapterstik til mange populære

modeller og en separat 5 V DC USB-udgang til opladning eller strømforsyning

af MP3-afspillere, digitale kameraer , mobiltelefoner osv. Strømforsyningen

justeres manuelt til den passende udgangsspænding.

2.2 Leveringsomfang

90 W notebook-strømforsyning, 8 adapterstik, Brugervejledning

2.3 Betjeningselementer

1 Kabinet

2 Strøm-LED

3 Omskifter til udgangsspænding

4 USB-stikkontakt

5 AC-stik

6 Euro-stik

7 DC-stikkontakt

8 Adapterstik

2.4 Tekniske data

Varenummer 55001

Tilslutninger Eurostik (type C, CEE 7/16),

DC-stikkontakt (universel, dobbeltben)

USB-stikkontakt

Indgang 100-240 V , 50-60 Hz, 1,6 A max.

Udgang DC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Udgang USB 5,0 V , 2,0 A, 10,0 W

Gennemsnitlig effektivitet i aktiv

tilstand 87,2 %

Effektivitet ved lav belastning

(10 %) 82,0 %

Effektforbrug i nullast-tilstand 0,28 W

Mål (LxBxH) 154,9 x 59 x 36,8 mm

Vægt 470 g (uden stik og AC-kabel)

Kabellængder AC/DC 1,2 / 1,6 m

2.5 Adapterstik

Stik Størrelse (mm) Understøttede modeller

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Bestemmelsesmæssig anvendelse

Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion«

eller »Sikkerhedsanvisninger«, er ikke tilladt. Dette produkt må kun

anvendes indendørs i tørre rum. Hvis disse bestemmelser og

sikkerhedsanvisninger ikke følges eller overholdes, kan det medføre alvorlige

ulykker, person- og tingsskader.

4 Forberedelse

1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrt-

heit.

2. Sammenlign de tekniske data for produktet, lysnettet og ydre enheder.

De tekniske data skal være identiske.

5 Tilslutning og betjening

FORSIGTIG! Fare for personskader som følge af snublen og fald

• Installer produktet, så hverken personer kan komme til skade eller gens-

tande blive beskadiget, f.eks. ved at snuble eller ved at falde på gulvet.

5.1 Brug af strømforsyningsenheden til notebooks

PAS PÅ! Skader på ejendom på grund af overdreven

udgangseffekt og forkert polaritet

• Overbelast ikke produktet.

• Brug ikke dit udstyr, før den korrekte udgangsspænding er indstillet.

• Vær opmærksom på den korrekte polaritet.

Forkert polaritet kan forårsage alvorlig skade på din tilsluttede enhed.

Oplysninger om polaritet ndes i betjeningsvejledningen til din enhed eller

på den originale strømforsyningsenhed.

Du kan bruge strømforsyningen til at drive en bærbar computer eller oplade

det interne notebook-batteri.

1. Bestem den krævede udgangsspænding til din notebook.

Dette er enten angivet på din notebook, i brugervejledningen eller på den

originale strømforsyningsenhed.

2. Drej udgangsspændingsvælgerkontakten (3), så spidsen af pilen peger

på den krævede udgangsspænding.

3. Tilslut adapterstikket (8), der passer til din bærbare computer, til

strømforsyningsenhedens DC-stikkontakt (7). Sørg for, at stikkets polari-

tet og pasform er korrekt.

Positiv polaritet bruges oftest.

4. Tilslut strømforsyningen via AC-forbindelsen (5) til AC-kablet.

5. Tilslut adapterstikket til din notebook.

6. Sæt Euro-stikket (6) i en ledig og let tilgængelig stikkontakt.

Strøm-LED'en lyser, mens adapteren er tilsluttet en strømforsyning.

7. Tænd din USB-enhed.

8. Afbryd alle stikforbindelser efter brug.

5.2 Brug af USB-funktionen

Du kan oplade og betjene USB-enheder via USB-stikket. Funktionen er uaf-

hængig af at bruge strømforsyningen med en bærbar computer.

1. Tilslut din USB-enhed (f.eks. MP3-afspiller eller mobiltelefon) til USB-

stikket (4) på strømforsyningen ved hjælp af et passende USB-kabel.

2. Sørg for, at strømmen fra din USB-enhed ikke overstiger USB-stikkets

maksimale udgangseffekt.

3. Tilslut strømforsyningen via AC-stikket (5) til AC-kablet.

4. Sæt Euro-stikket (6) i en ledig og let tilgængelig stikkontakt.

Strøm-LED'en lyser, mens adapteren er tilsluttet en strømforsyning.

- 13 -

Der tages forbehold for ændringer.

BrugervejledningDA

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

90 W notebook-strømforsyning

5. Tænd din USB-enhed.

6. Afbryd alle stikforbindelser efter brug.

6 Vedligeholdelse, pleje, opbevaring og transport

Produktet er vedligeholdelsesfrit.

PAS PÅ! Materielle skader

• Træk altid netledningen ud inden rengøring.

• Anvend altid en tør og blød klud til rengøring.

• Anvend aldrig rengøringsmidler og kemikalier.

• Opbevar produktet utilgængeligt for børn og på et tørt og støvbeskyttet

sted, hvis det ikke skal bruges i længere tid.

• Skal opbevares køligt og tørt.

• Gem og anvend den originale emballage, hvis produktet på et tidspunkt

skal transporteres.

7 Om bortskaffelse

7.1 Produkt

Elektriske og elektroniske apparater må iht. Rådets WEEE-direktiv ikke

bortskaffes med almindeligt husholdningsaffald. Apparaternes bestand-

dele skal sorteres og bortskaffes separat på en kommunal genbrugssta-

tion, fordi giftige og farlige bestanddele ved forkert bortskaffelse kan

skade sundheden og miljøet.

Som forbruger er du forpligtet til efter gældende lov at returnere elektrisk og

elektronisk affald til producenten, forhandleren, eller til en offentlig opsam-

lingssted ved afslutning af produktets levetid. Detaljerne reguleres i de

nationale lovgivning. Symbolet på dette produkt, i bruger manualen, eller på

indpakningen opfylder disse regler. Med denne form for affaldssortering,

anvendelse, og affaldsgenbrug opnår du en vigtig del i at bevare miljøet.

WEEE No: 82898622

7.2 Emballage

Emballage kan bortskaffes gratis på de tilsvarende indsamlingssteder

− papir i papircontaineren, kunststof i den gule pose og glas i genbrugs-

glascontaineren.

DE4535302615620

8 EU-overensstemmelseserklæring

Ved at anvende CE-mærkningen erklærer Goobay®, som er et

registreret mærkenavn tilhørende Wentronic GmbH, at udstyret

overholder de europæiske regulativers mindstekrav og retningslinjer.

9 Brugte symboler

Kun til indendørs brug IEC 60417- 5957

Vekselstrøm IEC 60417- 5032

Jævnstrøm IEC 60417- 5031

Genbrug

ISO 7001 - PI PF

066

- 14 -

Der tages forbehold for ændringer.

BrugervejledningDA

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Nätdel till bärbar dator 90 W

1 Säkerhetsanvisningar

Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar

om korrekt användning.

• Läs igenom bruksanvisningen noggrant och i sin helhet innan du använ-

der produkten.

Bruksanvisningen måste konsulteras om du är osäker på något och medfölja

om produkten byter ägare.

• Spara bruksanvisningen.

Anvisningar för avstängning

Produkten har ingen nätströmbrytare och får bara anslutas till lättgängliga ut-

tag, så att kontakten snabbt kan dras ut vid en nödsituation och efter använd-

ning.

Produkten är bara spänningsfri när kontakten inte är ansluten.

• Vid nödfall, efter användning och vid åskväder ska du dra ur kontakten!

• Öppna inte kåpan.

• Produkten och dess tillbehör får inte modieras.

• Kortslut inte anslutningar och kopplingskretsar.

Produkten får inte användas om den är defekt. Koppla i så fall bort den från

nätspänningen omedelbart och säkerställ att den inte kan slås på igen av

misstag.

• Använd bara produkten, produktdelar och tillbehör om de är i felfritt

skick.

• Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus,

mikrovågor samt vibrationer och mekaniskt tryck.

• Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska

skador, störningar eller andra problem som inte kan lösas med hjälp av

de medföljande anvisningarna.

• Reparera inte defekta produkter själv, men kontakta återförsäljaren el-

ler tillverkaren.

Inte avsedd för barn. Produkten är ingen leksak!

• Se till att förpackning, smådelar och isoleringsmaterial inte används på

annat sätt än avsett.

2 Beskrivning och funktion

2.1 Produkt

Produkten är en universell, miljövänlig och säker strömförsörjning för bärba-

ra datorer, LCD-skärmar etc. Den har 8 polaritetssäkra adapterkontakter för

många populära modeller och en separat 5 V DC USB-utgång för laddning

eller strömförsörjning av MP3-spelare, digitala kameror , mobiltelefoner etc.

Strömförsörjningen justeras manuellt till lämplig utspänning.

2.2 Leveransomfång

Nätdel till bärbar dator 90 W, 8 adapterkontakter, Bruksanvisning

2.3 Kontroller

1 Hölje

2 Strömlampa

3 Omkopplare för utgångsspän-

ning

4 USB-uttag

5 AC-kontakt

6 Euro-kontakt

7 DC-uttag

8 Adapterkontakter

2.4 Tekniska data

Artikelnummer 55001

Anslutningar Eurokontakt (typ C, CEE 7/16),

DC-uttag (universellt, 2-stift)

USB-uttag

Ingång 100-240 V , 50-60 Hz, 1,6 A max.

Utgång DC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Utgång USB 5,0 V , 2,0 A, 10,0 W

Genomsnittlig verkningsgrad i ak-

tivt läge 87,2 %

Verkningsgrad vid låg last (10 %) 82,0 %

Elförbrukning vid noll-last 0,28 W

Mått (LxBxH) 154,9 x 59 x 36,8 mm

Vikt 470 g (utan kontakt och AC-kabel)

Kabellängder AC/DC 1,2 / 1,6 m

2.5 Adapterkontakter

Kontakt Storlek (mm) Modeller som stöds

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Avsedd användning

Produkten får inte användas på annat sätt än som beskrivs i kapitlet

”Beskrivning och funktion” eller ”Säkerhetsanvisningar”. Denna

produkt får bara användas i torra inomhusmiljöer. Underlåtenhet att

följa dessa bestämmelser och säkerhetsanvisningarna kan leda till svåra

olyckor och/eller person- och sakskador.

4 Förberedelse

1. Kontrollera att leveransen är fullständig och inte är skadad.

2. Jämför teknisk information för produkt, strömförsörjning och kringutrust-

ning.

Dessa måste vara identiska.

5 Anslutning och användning

FÖRSIKTIGT! Skaderisk vid snubbling och fall

• Installera produkten så att inga personer eller föremål kan skadas, t.ex.

genom fall eller snubbling.

5.1 Använda nätaggregatet för bärbara datorer

NOTERA! Skador på egendom på grund av överdriven uteffekt

och fel polaritet

• Överbelasta inte produkten.

• Använd inte din utrustning förrän rätt utspänning har ställts in.

• Var uppmärksam på rätt polaritet.

Felaktig polaritet kan orsaka allvarlig skada på din anslutna enhet. Infor-

mation om polaritet nns i bruksanvisningen för din enhet eller på den ur-

sprungliga strömförsörjningsenheten.

Du kan använda strömförsörjningen för att driva en bärbar dator eller ladda

det interna bärbara batteriet.

1. Bestäm nödvändig utgångsspänning för din bärbara dator.

Detta anges antingen på din bärbara dator, i dess användarmanual eller

på den ursprungliga strömförsörjningsenheten.

2. Vrid omkopplaren för utgångsspänningen (3) så att pilens spets pekar

på önskad utspänning.

3. Anslut adapterkontakten (8) som matchar din bärbara dator till nätutta-

gets DC-uttag (7). Se till att stickkontaktens polaritet och passform är

korrekt.

Positiv polaritet används oftast.

4. Anslut strömförsörjningen via AC-anslutningen (5) till AC-kabeln.

5. Anslut adapterkontakten till din bärbara dator.

6. Sätt i eurokontakten (6) i ett ledigt och lättillgängligt uttag.

Strömlampan tänds medan adaptern är ansluten till en strömförsörjning.

7. Slå på din bärbara dator.

8. Koppla bort alla anslutningar efter användning.

5.2 Använda USB-funktionen

Du kan ladda och använda USB-enheter via USB-uttaget. Funktionen är ober-

oende av att strömförsörjningen används med en bärbar dator.

1. Anslut din USB-enhet (t.ex. MP3-spelare eller mobiltelefon) till USB-utta-

get (4) på strömförsörjningen med en lämplig USB-kabel.

2. Se till att strömmen till din USB-enhet inte överstiger USB-uttagets ma-

ximala uteffekt.

3. Anslut strömförsörjningen via nätkontakten (5) till nätkabeln.

- 15 -

Med reservation för ändringar.

BruksanvisningSE

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Nätdel till bärbar dator 90 W

4. Anslut eurokontakten (6) till ett gratis och lättillgängligt uttag.

Strömlampan tänds medan adaptern är ansluten till en strömförsörjning.

5. Slå på din USB-enhet.

6. Koppla bort alla anslutningar efter användning.

6 Underhåll, vård, lagring och transport

Produkten är underhållsfri.

NOTERA! Sakskador

• Dra alltid ur nätsladden innan du rengör den.

• Använd endast en torr och mjuk trasa vid rengöring.

• Använd inte rengöringsmedel eller kemikalier.

• Om produkten inte ska användas under en längre tid ska den förvaras

utom räckhåll för barn på en torr och dammfri plats.

• Lagra produkten på en torr och sval plats.

• Spara originalförpackningen och använd den om produkten ska trans-

porteras.

7 Avfallshantering

7.1 Produkt

Elektriska och elektroniska produkter får enligt EU-direktiv WEEE inte

kastas i hushållsavfallet. Produktens olika delar måste separeras och

skickas till återvinning eller avfallshantering eftersom giftiga och farliga

komponenter kan orsaka skador på hälsa och miljö om de hanteras på

fel sätt.

Du som konsument är förpliktigad enligt lag att lämna elektriska eller

elektroniska apparater till insamlingsplatser eller till återförsäljaren vid slutet

av apparatens livstid. Detaljer regleras i nationella lagar. Symbolerna på

produkten, i bruksanvisningen eller på förpackningen hänvisar till dessa

villkor. Med denna avfallsseparering, tillämpning och avfallshantering bidrar

du till att förbättra miljön.

WEEE-nr: 82898622

7.2 Förpackningar

Förpackningar kan kostnadsfritt kasseras på motsvarande återvinnings-

tationer – papper, plast och glas i respektive kärl eller containrar.

DE4535302615620

8 EU-försäkran om överensstämmelse

Genom att använda CE-märkningen deklarerar Goobay®, ett

registrerat varumärke för Wentronic GmbH, att enheten uppfyller de

grundläggande kraven och riktlinjerna enligt Europeiska bestämmel-

ser.

9 Använda symboler

Endast för inomhusbruk IEC 60417- 5957

Växelström IEC 60417- 5032

Likström IEC 60417- 5031

Återvinning

ISO 7001 - PI PF

066

- 16 -

Med reservation för ändringar.

BruksanvisningSE

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Síťový zdroj pro notebook 90 W

1 Bezpečnostní pokyny

Návod k použití je součástí produktu a obsahuje důležité pokyny pro správ-

né použití.

• Před použitím si pečlivě přečtěte kompletní návod k použití.

Návod k použití musí být k dispozici při pochybnostech a dalším předání pro-

duktu.

• Návod k použití uschovejte.

Pokyny pro odpojení od sítě pro příslušný produkt

Produkt nemá síťový vypínač a smí se používat jen u dobře přístupných zásu-

vek, aby bylo možné jej v nouzové situaci a po použití rychle vytáhnout ze zá-

suvky.

Bez napětí je jen po vytažení zástrčky.

• V nouzové situaci, po použití a při bouřce vytáhněte síťovou zástrčku ze

zásuvky přímo za pouzdro zástrčky!

• Pouzdro neotvírejte.

• Neprovádějte žádné změny na produktu a příslušenství.

• Nezkratujte přípojky a elektrické obvody.

Vadný přístroj nesmíte uvést do provozu, ale musíte jej okamžitě odpojit od

elektrické sítě a zajistit proti dalšímu neúmyslnému použití.

• Používejte pouze produkt, díly produktu a příslušenství v bezvadném

stavu.

• Zamezte extrémním zatížením, jako je horko a chlad, mokro a přímé

sluneční záření, mikrovlny a vibrace a mechanický tlak.

• V případě dotazů, závad, mechanických poškození, poruch a jiných

problémů, které nelze vyřešit s pomocí průvodní dokumentace, se

obraťte na prodejce nebo výrobce.

• Vadné výrobky sami neopravujte, ale obraťte se na prodejce nebo

výrobce.

Nevhodné pro děti. Tento výrobek není hračka!

• Zajistěte obal, drobné díly a izolační materiál proti neúmyslnému použití.

2 Popis a funkce

2.1 Produktu

Tento produkt je univerzálním, ekologickým a bezpečným spínaným zdrojem

pro notebooky, LCD displeje atd. Má 8 adaptérů bezpečných pro polaritu pro

mnoho populárních modelů a samostatný 5 V DC USB výstup pro nabíjení

nebo napájení MP3 přehrávačů, digitálních fotoaparátů , mobilní telefony atd.

Napájení se ručně nastavuje na příslušné výstupní napětí.

2.2 Rozsah dodávky

Síťový zdroj pro notebook 90 W, 8 zástrčky adaptéry, Návod k použití

2.3 Ovládací prvky

1 Kryt

2 Kontrolka LED napájení

3 Přepínač výstupního napětí

4 USB zásuvka

5 AC konektor

6 Eurozástrčka

7 DC zásuvka

8 Zástrčky adaptéry

2.4 Technická data

Objednací číslo 55001

Přípojky Eurozástrčka (typ C, CEE 7/16),

DC zásuvka (univerzální, 2 piny)

USB zásuvka

Vstup 100-240 V , 50-60 Hz, 1,6 A max.

Výstup DC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Výstup USB 5,0 V , 2,0 A, 10,0 W

Průměrná účinnost v aktivním

režimu 87,2 %

Účinnost při malém zatížení (10 %) 82,0 %

Spotřeba energie ve stavu bez

zátěže 0,28 W

Rozměry (d×š×v) 154,9 x 59 x 36,8 mm

Hmotnost 470 g (bez zástrčky a kabelu AC)

Délky kabelů AC/DC 1,2 / 1,6 m

2.5 Zástrčky adaptéry

Zástrčka Velikost (mm) Podporované modely

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Použití dle určení

Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo

v „Bezpečnostních pokynech“ není dovoleno. Tento produkt se smí

používat jen v suchých místnostech. Nerespektování a nedodržení

těchto ustanovení a bezpečnostních pokynů může vést k těžkým úrazům,

újmám na zdraví osob a věcným škodám.

4 Příprava

1. Zkontrolujte úplnost a neporušenost obsahu dodávky.

2. Porovnejte technická data výrobku, elektrické sítě a periferních zařízení.

Tato data musí být identická.

5 Připojení a ovládání

VARO! Nebezpečí zranění při zakopnutí a pádu

• Instalujte produkt tak, aby se žádné osoby nemohly zranit, a aby ne-

došlo poškození věcí v důsledku pádu, zakopnutí apod.

5.1 Používání napájecího zdroje pro notebooky

DŮLEŽITÉ!! Věcné škody v důsledku nadměrného výstupního

výkonu a nesprávné polarity

• Nepřetěžujte výrobek.

• Nepoužívejte zařízení, dokud není nastaveno správné výstupní napětí.

• Dbejte na správnou polaritu.

Nesprávná polarita může způsobit vážné poškození připojeného zařízení.

Informace o polaritě naleznete v provozních pokynech k vašemu zařízení

nebo na originálním zdroji napájení.

Napájecí zdroj můžete použít k napájení notebooku nebo k nabíjení interní

baterie notebooku.

1. Určete požadované výstupní napětí pro váš notebook.

To je uvedeno buď na notebooku, v jeho uživatelské příručce, nebo na

původní jednotce napájecího zdroje.

2. Otočte přepínačem výstupního napětí (3) tak, aby špička šipky ukazova-

la na požadované výstupní napětí.

3. Připojte zástrčku adaptéru (8) odpovídající vašemu notebooku do zá-

suvky DC (7) napájecího zdroje. Zajistěte správnou polaritu a správné

usazení zástrčky.

Nejčastěji se používá pozitivní polarita.

4. Připojte napájecí zdroj konektor AC přípojku (5) k AC kabelu.

5. Připojte zástrčku adaptéru k notebooku.

6. Zasuňte zástrčku Euro (6) do volné a snadno přístupné zásuvky.

Indikátor napájení se rozsvítí, když je adaptér připojen k napájecímu zdroji.

7. Zapněte notebook.

8. Po použití odpojte všechny konektory.

5.2 Používání funkce USB

Zařízení USB můžete nabíjet a obsluhovat prostřednictvím zásuvky USB. Tato

funkce je nezávislá na použití napájecího zdroje s notebookem.

1. Připojte zařízení USB (např. MP3 přehrávač nebo mobilní telefon) do

zásuvky USB (4) napájecího zdroje pomocí vhodného kabelu USB.

2. Ujistěte se, že výkon vašeho USB zařízení nepřesahuje maximální

výstupní výkon USB zásuvky.

3. Připojte napájecí zdroj přes AC konektor (5) k AC kabelu.

4. Zastrčte zástrčku Euro (6) do volné a snadno přístupné zásuvky.

Indikátor napájení se rozsvítí, když je adaptér připojen k napájecímu zdroji.

- 17 -

Změny vyhrazeny.

Návod k použitíCZ

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Síťový zdroj pro notebook 90 W

5. Zapněte zařízení USB.

6. Po použití odpojte všechny konektory.

6 Údržba, péče, skladování a přeprava

Produkt je bezúdržbový.

DŮLEŽITÉ! Věcné škody

• Před čištěním vždy odpojte napájecí kabel.

• Používejte k čištění jen suchý a měkký hadřík.

• Nepoužívejte čisticí prostředky a chemikálie.

• Skladujte produkt při delším nepoužívání na místě nepřístupném pro

děti a v suchém prostředí chráněném před prachem.

• Skladujte v chladu a suchu.

• Uschovejte originální obal a použijte jej pro přepravu.

7 Pokyny k likvidaci

7.1 Produktu

Elektrické a elektronické přístroje se podle evropské směrnice WEEE

nesmí likvidovat společně s domovním odpadem. Jejich součásti se

musí odevzdat k recyklaci nebo k likvidaci jako tříděný odpad, protože

toxické a nebezpečné složky mohou při neodborné likvidaci trvale

poškodit životní prostředí.

Jako spotřebitel jste povinni podle zákona o odpadech vrátit elektrické a

elektronické přístroje na konci jejich životnosti výrobci, prodejci nebo

bezplatně veřejnému sběrnému místu. Podrobnosti jsou upraveny příslušným

zákonem státu. Symbol na výrobku, návodu k obsluze a/nebo balení

poukazuje na tato ustanovení. Díky správnému třídění, recyklaci a likvidaci

starých zařízení významně přispíváte k ochraně životního prostředí.

WEEE číslo: 82898622

7.2 Obaly

Obaly lze zdarma likvidovat na veřejných sběrných místech - papír

v popelnicích na papír, plasty ve žlutých pytlech a sklo v kontejnerech

na použité sklo.

DE4535302615620

8 Prohlášení o shodě s předpisy EU

Se symbolem CE Goobay®, registrovaná ochranná známka

společnosti Wentronic GmbH zaručuje, že tento produkt odpovídá

základním evropskými standardům a směrnicím.

9 Použité symboly

Pouze pro vnitřní použití IEC 60417- 5957

Střídavý proud IEC 60417- 5032

Stejnosměrný proud IEC 60417- 5031

Recyklace

ISO 7001 - PI PF

066

- 18 -

Změny vyhrazeny.

Návod k použitíCZ

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Zasilacz do notebooka 90 W

1 Zasady bezpieczeństwa

Instrukcja obsługi jest częścią składową produktu i zawiera ważne zasady

prawidłowego użytkowania.

• Szczegółowo zapoznać się z całą instrukcją obsługi.

Instrukcja obsługi musi być dostępna w przypadku wątpliwości podczas

obsługi, a także w razie przekazania produktu innym osobom.

• Przechować instrukcję obsługi.

Wskazówki dotyczące odłączania zasilania

Produkt nie posiada włącznika zasilania i dlatego wolno go podłączać

wyłącznie do łatwo dostępnych gniazd wtykowych, aby w sytuacji awaryjnej

oraz po użyciu można go było łatwo odłączyć.

Brak napięcia wyłącznie przy wyciągniętej wtyczce.

• W sytuacji awaryjnej, po użyciu i w czasie burzy wtyczkę wyciągnąć

bezpośrednio z obudowy!

• Pod żadnym pozorem nie otwierać obudowy.

• Nie modykować produktu ani wyposażenia dodatkowego.

• Nie zwierać przyłączy ani obwodów sterujących.

Uszkodzonego urządzenia nie wolno uruchamiać, lecz niezwłocznie odłączyć

od sieci i zabezpieczyć przed przypadkowym dalszym użyciem.

• Korzystać jedynie z produktu, części produktu i wyposażenia dodatko-

wego w nienagannym stanie.

• Unikać skrajnych obciążeń, takich jak wysoka i niska temperatura,

wilgoć i bezpośrednie działanie promieni słonecznych, mikrofale oraz wi-

bracje i nacisk mechaniczny.

• W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych pro-

blemów, których nie można rozwiązać na podstawie dołączonej doku-

mentacji zwrócić się do dystrybutora lub producenta.

• Nie naprawiać uszkodzonego wyrobu samodzielnie – zwrócić się do

sprzedawcy albo producenta.

Nie nadaje się dla dzieci. Ten produkt nie jest zabawką!

• Zabezpieczyć opakowanie, drobne części i materiał izolacyjny przed

przypadkowym użyciem.

2 Opis i funkcja

2.1 Produktu

Produkt ten jest uniwersalnym, przyjaznym dla środowiska i bezpiecznym za-

silaczem przełączającym dla notebooków, wyświetlaczy LCD itp. Posiada 8

bezpiecznych dla polaryzacji wtyczek adapterów do wielu popularnych modeli

oraz oddzielne wyjście 5 V DC USB do ładowania lub zasilania odtwarzaczy

MP3, aparatów cyfrowych, telefonów komórkowych itp. Zasilacz jest ręcznie

dostosowywany do odpowiedniego napięcia wyjściowego.

2.2 Zakres dostawy

Zasilacz do notebooka 90 W, 8 wtyki adaptera, Instrukcja obsługi

2.3 Elementy obsługowe

1 Obudowa

2 LED mocy

3 Przełącznik wyboru napięcia

wyjściowego

4 Gniazdo USB

5 Złącze AC

6 Wtyk Euro

7 Gniazdo DC

8 Wtyki adaptera

2.4 Dane techniczne

Numer artykułu 55001

Przyłącza Wtyk europejski (typ C, CEE 7/16),

Gniazdo DC (uniwersalne, 2-pinowe)

Gniazdo USB

Wejście 100-240 V , 50-60 Hz, 1,6 A max.

Wyjście DC

12,0 V , 4,0 A, 48,0 W

14,0 V , 4,0 A, 56,0 W

15,0 V , 4,0 A, 60,0 W

16,0 V , 4,0 A, 64,0 W

18,0 V , 4,0 A, 72,0 W

18,5 V , 4,0 A, 74,0 W

19,0 V , 4,0 A, 76,0 W

19,5 V , 4,0 A, 78,0 W

20,0 V , 4,0 A, 80,0 W

21,0 V , 3,5 A, 73,5 W

22,0 V , 3,5 A, 77,0 W

Wyjście USB 5,0 V , 2,0 A, 10,0 W

Średnia sprawność podczas pracy 87,2 %

Sprawność przy niskim obciążeniu

(10 %) 82,0 %

Zużycie energii w stanie bez

obciążenia 0,28 W

Wymiary (dł. x szer. x wys.) 154,9 x 59 x 36,8 mm

Waga 470 g (bez wtyczki i kabla AC)

Długości kabli AC/DC 1,2 / 1,6 m

2.5 Wtyki adaptera

Wtyczka Rozmiar (mm) Obsługiwane modele

D 6,30 x 3,00 Toshiba

E 6,50 x 1,40 (pin) Fujitsu, Panasonic, Sony, Samsung

G 5,00 x 1,00 (pin) Samsung

P5,50 x 2,50 Fujitsu, Acer, Asus, Compaq, Gateway, HP,

IBM, Panasonic, Samsung, Sharp, Toshiba,

Hitachi

T 4,75 x 1,70 HP Pavilion series

X 5,50 x 1,70 Acer

N 7,90 x 0,90 (pin) IBM, Lenovo

QV2 7,40 x 0,60 (pin) HP

3 Zastosowanie zgodne z przeznaczeniem

Użytkowanie w sposób inny niż opisano w rozdziałach „Opis

i funkcje” oraz „Wskazówki dotyczące bezpieczeństwa” jest

niedopuszczalne. Niniejszy produkt może być stosowany wyłącznie

w suchych po mieszczeniach. Nieprzestrzeganie tych postanowień i zasad

bezpieczeństwa może doprowadzić do poważnych wypadków oraz szkód

osobowych i materialnych.

4 Przygotowanie

1. Sprawdzić zawartość opakowania pod względem kompletności i

integralności.

2. Należy porównać ze sobą dane techniczne wyrobu, napięcie sieciowe

i dane urządzeń peryferyjnych. Wartości te muszą być identyczne.

5 Przyłącze i obsługa

OSTROŻNIE! Ryzyko odniesienia obrażeń wskutek potknięcia

i upadku

• Zainstalować produkt tak, aby żadne osoby nie odniosły obrażeń, np.

wskutek upadku lub potknięcia, ani nie uszkodzić żadnych przedmiotów.

5.1 Korzystanie z zasilacza do notebooków

UWAGA! Uszkodzenie mienia z powodu nadmiernej mocy

wyjściowej i niewłaściwej polaryzacji

• Nie należy przeciążać produktu.

• Nie należy obsługiwać urządzenia, dopóki nie zostanie ustawione

właściwe napięcie wyjściowe.

• Należy zwrócić uwagę na prawidłową polaryzację.

Nieprawidłowa polaryzacja może spowodować poważne uszkodze-

nia podłączonego urządzenia. Informacje na temat biegunowości można

znaleźć w instrukcji obsługi urządzenia lub na oryginalnym zasilaczu.

Można użyć zasilacza do zasilania notebooka lub naładować wewnętrzną

baterię notebooka.

1. Określ wymagane napięcie wyjściowe dla swojego notebooka.

Jest ono podane albo na notebooku, albo w instrukcji obsługi, albo na ory-

ginalnym zasilaczu.

2. Przekręcić przełącznik wyboru napięcia wyjściowego (3) tak, aby

końcówka strzałki wskazywała na wymagane napięcie wyjściowe.

3. Podłączyć wtyczkę adaptera (8) pasującą do notebooka do gniazda DC

(7) zasilacza. Upewnij się, że biegunowość i dopasowanie wtyczki jest

prawidłowe.

Polaryzacja dodatnia jest najczęściej stosowana.

4. Podłączyć zasilacz poprzez złącze AC (5) do kabla AC.

5. Podłączyć wtyczkę zasilacza do notebooka.

6. Włożyć wtyczkę Euro (6) do wolnego i łatwo dostępnego gniazdka.

Dioda LED zasilania świeci się, gdy adapter jest podłączony do zasilacza.

7. Włączyć komputer przenośny.

8. Po użyciu odłączyć wszystkie połączenia wtykowe.

- 19 -

Z zastrzeżeniem zmian.

Instrukcja obsługiPL

Goobay®

by Wentronic GmbH | Pillmanstraße 12

38112 Braunschweig | Germany

REV2020-12-04

V3.1aw

55001

Zasilacz do notebooka 90 W

5.2 Korzystanie z funkcji USB

Urządzenia USB można ładować i obsługiwać za pośrednictwem gniazda

USB. Funkcja ta jest niezależna od korzystania z zasilacza z notebookiem.

1. Podłączyć urządzenie USB (np. odtwarzacz MP3 lub telefon komórko-

wy) do gniazda USB (4) w zasilaczu za pomocą odpowiedniego kabla

USB.

2. Należy upewnić się, że moc urządzenia USB nie przekracza maksymal-

nej mocy wyjściowej gniazda USB.

3. Podłączyć zasilanie za pomocą złącza AC (5) do kabla AC.

4. Podłączyć wtyczkę Euro (6) do wolnego i łatwo dostępnego gniazdka.

Dioda LED zasilania świeci się, gdy adapter jest podłączony do zasilacza.

5. Włączyć urządzenie USB.

6. Po użyciu odłączyć wszystkie połączenia wtykowe.

6 Konserwacja, pielęgnacja, przechowywanie

i transport

Produkt jest bezobsługowy

UWAGA! Szkody materialne

• Przed przystąpieniem do czyszczenia należy zawsze odłączyć przewód

zasilający.

• Do czyszczenia używać wyłącznie suchej i miękkiej ściereczki.

• Nie stosować żadnych środków czyszczących i chemicznych.

• W przypadku nieużywania przez dłuższy czas produkt przechowywać

w miejscu niedostępnym dla dzieci, w suchym otoczeniu chronionym

przed pyłem.

• Przechowywać w chłodnym i suchym miejscu.

• Przechować oryginalne opakowanie i skorzystać z niego w przypadku

transportu.

7 Wskazówki dotyczące odpadów

7.1 Produktu

Zgodnie z europejską dyrektywą WEEE urządzeń elektrycznych i

elektronicznych nie wolno wyrzucać razem z odpadami domowymi. Ich

elementy składowe trzeba osobno przekazać do recyklingu lub

utylizacji, ponieważ nieprawidłowo zutylizowane substancje toksyczne

lub niebezpieczne mogą trwale zaszkodzić zdrowiu i środowisku.

Po zakończeniu przydatności produktu, klienci są zobowiązani

obowiązującymi przepisami do usuwania urządzeń elektrycznych i elektronic-

znych poprzez ich bezpłatne przekazanie producentowi, dostawcy lub

przekazanie do publicznych miejsc zbiórki. Szczegóły są regulowane

przepisami krajowymi. Obecność tego symbolu na produkcie, w podręczniku

użytkownika, albo na opakowaniu implikuje te określenia. Poprzez stosowanie

tego rodzaju separacji odpadów, stosowania i usuwania odpadów, jakimi są

zużyte urządzenia, użytkownicy mają swój udział w ochronie środowiska

naturalnego.

WEEE Nr.: 82898622

7.2 Opakowania

Opakowania można bezpłatnie dołączać do pojemników zbiorczych –

papier do pojemnika na makulaturę, tworzywa sztuczne do żółtego

worka oraz szkło do pojemnika na szkło.

DE4535302615620

8 Deklaracja zgodności z normami UE

Za pomocą oznakowania CE Goobay®, zarejestrowana marka

Wentronic GmbH, deklaruje, że produkt spełnia zasadnicze wymaga-

nia i wytyczne zawarte w przepisach europejskich.

9 Stosowane symbole

Tylko do użytku wewnętrznego IEC 60417- 5957

Prąd zmiennyt IEC 60417- 5032

Prąd stały IEC 60417- 5031

Recykling

ISO 7001 - PI PF

066

- 20 -

Z zastrzeżeniem zmian.

Instrukcja obsługiPL

Other manuals for 55001

Table of contents

Languages:

Popular Power Supply manuals by other brands

Nordson

Nordson MPS306F Customer product manual

Lindy

Lindy 25052 user manual

Spektrum

Spektrum SPMXC10202 instruction manual

Satel

Satel APS-724 manual

Hama

Hama 00039685 manual

CyberPower

CyberPower LX1000G user manual

AA Portable Power Corp

AA Portable Power Corp M1-ATX installation guide

Moog

Moog PB26LG Operation instructions

Skyrc

Skyrc PSU30ADU instruction manual

Huawei

Huawei FusionPower6000 quick guide

Nemtek

Nemtek MERLIN M25 user manual

EKSMA OPTICS

EKSMA OPTICS HV-170-1.8 manual

McPower

McPower LBN-30 Reference manual

Velleman

Velleman PS1503SB user manual

Pulsar

Pulsar PSB-24V2A quick start guide

Antec

Antec EA-650 PLATINUM user manual

Altronix

Altronix ALTV288-300/220 quick start guide

Agilent Technologies

Agilent Technologies 6214A Service manual
