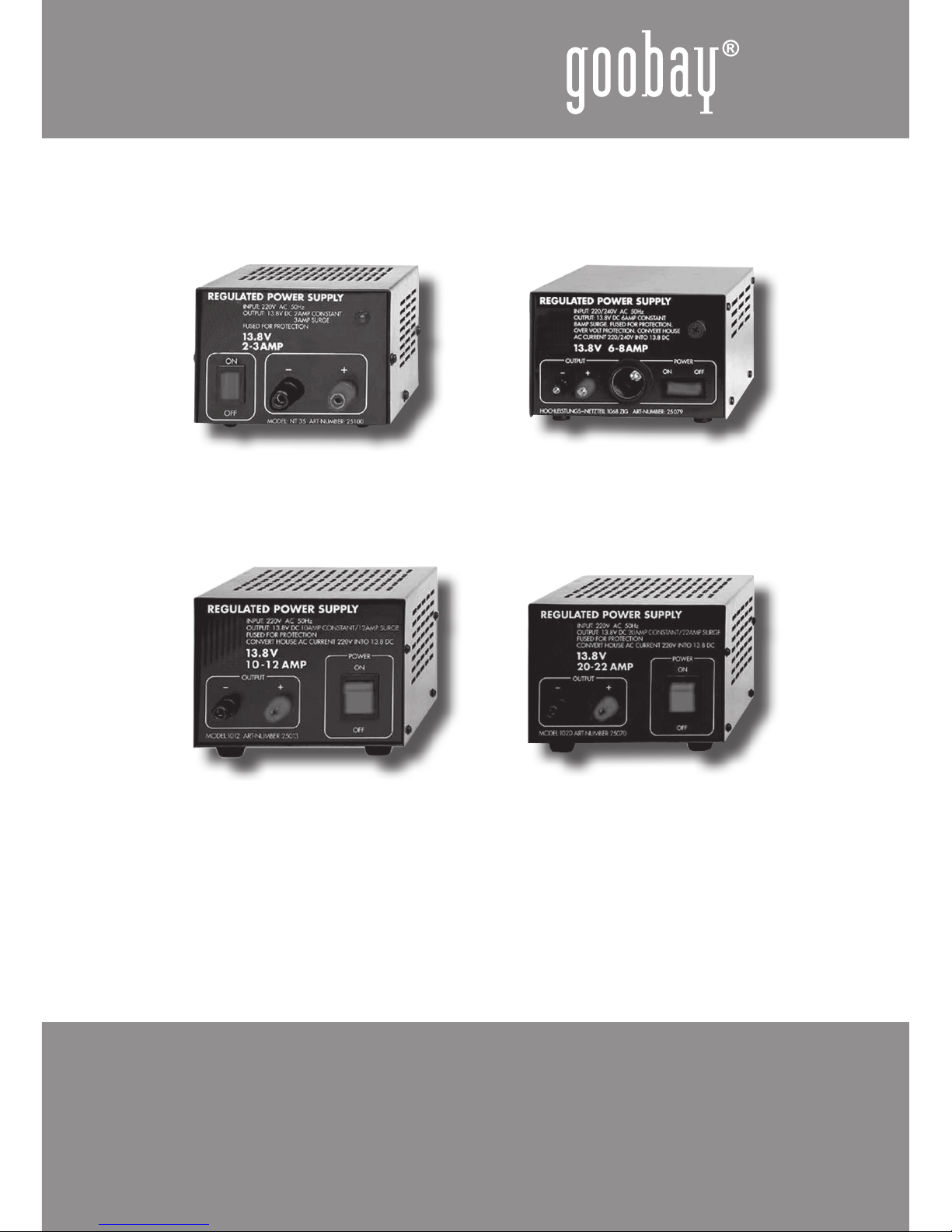

Goobay LNL 1020 User manual

Betriebsanleitung
User‘s manual
LNL 1025 Netzteil | power supply 2-3 A 20328
LNL 1068 Netzteil | power supply 6-8 A 20330
LNL 1012 Netzteil | power supply 10-12 A 20332
LNL 1020 Netzteil | power supply 20-22 A 20333

2
Betriebsanleitung
LNL Netzteile
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten
Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Weitergabe des Gerätes an andere Personen übergeben können.
Inhaltsverzeichnis: Seite:
1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Grasche Darstellung 3
6 Bedienung 4
7 Schaltpläne 4
8 Technische Daten 5
9 Pege, Wartung, Lagerung und Transport 6
10 Gewährleistung und Haftung 6
11 Problembehebung 6
12 Entsorgungshinweise 7
13 CE-Konformitätserklärung 7
1 Beschreibung und Funktion:
Ihr stabilisiertes Pro-Netzgerät der LNL-Serie ist mit einer Temperatursicherung gegen
anhaltende Überlastung und mit einer Feinsicherung gesichert. Es besitzt eine Betriebsan-
zeige und ist nur für den Gebrauch in geschlossenen, gut belüfteten Räumen, wie Werkstät-
ten geeignet und muss auf möglichst feuerfester, stabiler Unterlage betrieben werden.
Schutzklasse I.
2 Bestimmungsgemäßer Gebrauch:
Ein anderer Gebrauch als in Kapitel 1 genannt, ist nicht gestattet. Die Verwendung
darf nur in trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhal-
ten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen
und Schäden an Personen und Sachen führen.
3 Lieferumfang:
- 1 x LNL-Netzteil
- 1 x Bedienungsanleitung
4 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses sowie die
Wartung der Elektronik darf nur durch ausgebildetes Elektro-Fachpersonal
erfolgen! Es besteht u. a. Stromschlag- und Kurzschlussgefahr!
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche,

3
kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch
Personen schädigen können!
• Installieren und lagern Sie das Produkt und das Zubehör so, dass keine Personen
oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden
können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran
schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens
von Kleinteilen und Dämmmaterial.
• Stellen Sie anhand der Bedienungsanleitung Ihres zu betreibenden Gerätes sicher,
dass die Anschlüsse und Betriebsspannungen zum Netzgerät kompatibel sind und
umgekehrt.
• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss sofort
vom Netz getrennt und gegen eine unbeabsichtigte Weiterbenutzung gesichert werden.
Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert
werden, die aufgrund ihrer Ausbildung dazu befugt sind. Ein Selbsteingriff birgt die
Gefahr eines Stromschlags und führt zum Erlöschen des Garantieanspruchs.
• Betreiben Sie das Gerät nur am 220-240 V AC ~ / 50 Hz Wechselstromnetz.
• Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.
• Setzen Sie das Gerät keiner starken Hitze oder Feuchtigkeit aus, bzw. Stellen, die mit
Wasser in Berührung kommen können.
• Halten Sie ausreichend Freiraum um das Gerät, um gute Belüftung zu gewährleisten.
• Legen und stellen Sie keine Gegenstände auf das Gerät.
• Für den Einsatz in Industriebetrieben sind die entsprechenden gesetzlichen Bestim-
mungen zur Unfallverhütung einzuhalten.
• Setzen Sie Gerät und Zubehör keinen hohen mechanischen Belastungen aus.
• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie
dazu auch das Kapitel „Gewährleistung und Haftung“
• Verwenden Sie keine beschädigten Teile.
• Das Gerät darf nur in trockenen Innenräumen installiert und betrieben werden.
• Das Gerät erwärmt sich während des Betriebes.
• Schließen Sie den DC-Anschluss nicht kurz.
• Überlasten Sie das Gerät nicht. Die maximalen Ströme und Leistungen nden Sie in den
technischen Daten
• Der Netzanschluss muss geerdet sein!
• Beachten Sie die Ventilation und die Heizsenkung bei Volllast.

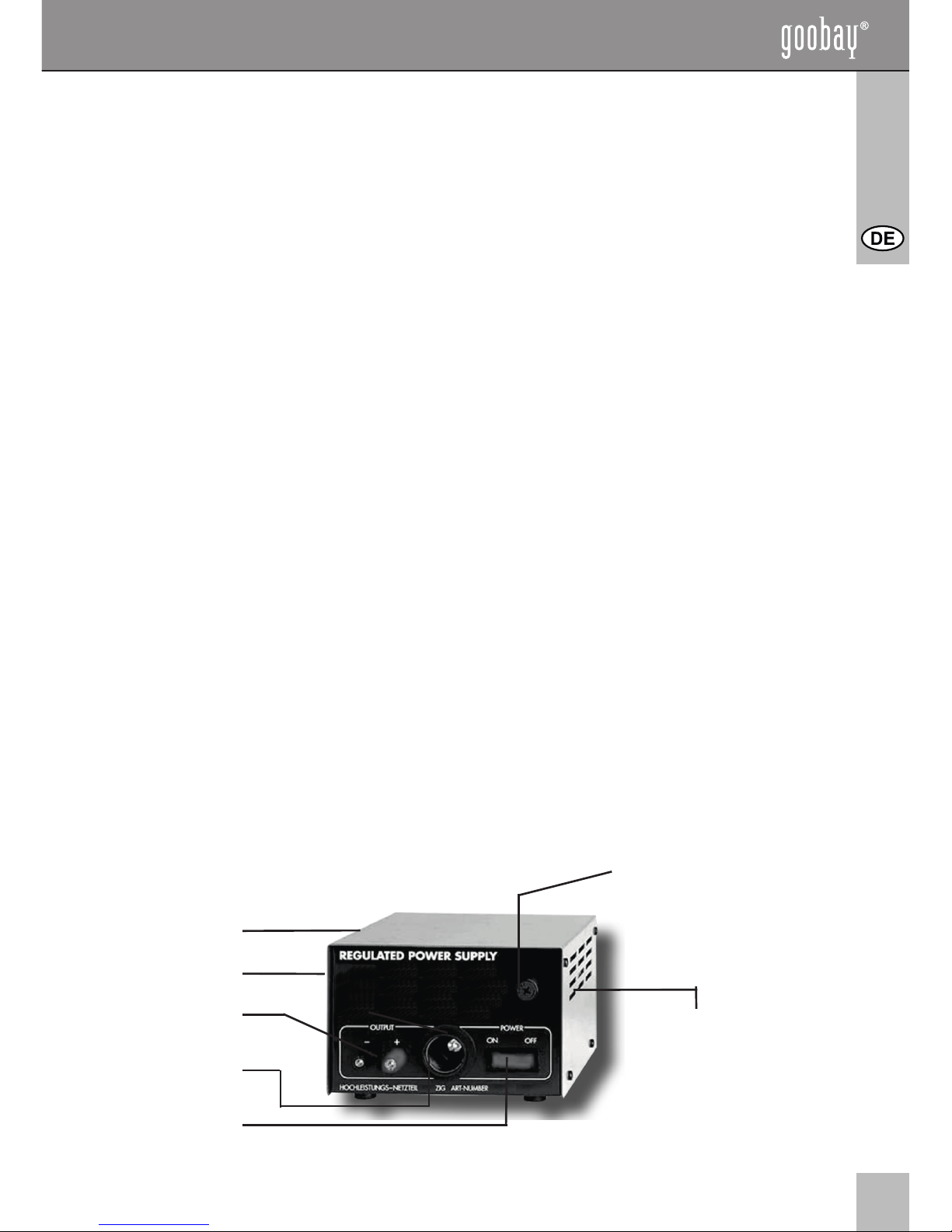

5 Grasche Darstellung:
AC-Netzanschluss
Netzteilgehäuse
DC-Ausgang
DC-Ausgang KFZ
Buchse (nur 20330)
AN/AUS-Schalter
Sicherung
Lüftungschlitze

4
Betriebsanleitung
6 Bedienung:
1. Stecken Sie den Netzstecker in eine 220-240 V AC Wechselspannungsdose.
2. Schließen Sie den Netzstecker Ihres 12-13,8 V Gleichspannungsgeräts an den DC-
Ausgang (OUTPUT) des Netzgerätes mit richtiger Polung an.
Die schwarze, negative Klemme (- Minuspol) wird zuerst angeklemmt, danach folgt die
rote, positive Klemme (+ Pluspol).
3. Schalten Sie den AN/AUS-Schalter an. Das Licht im Schalter leuchtet auf.
4. Der AC Spannungseingang ist mit einer Temperatursicherung und je nach Modell
mit einer zusätzlichen Feinsicherung gesichert.
5. Eine falsche Polung kann Ihr Gerät massiv beschädigen oder es zeigt keine
Funktion!
6. Der DC-Ausgang ist kurzschlusssicher.
ACHTUNG! Überlasten Sie das Netzgerät nicht mit einem über dem Maximalwert
errechneten Belastungsstrom (Ampere). Siehe Kapitel „Technische Daten“.
• Im Gerät benden sich keine vom Benutzer zu wartenden Teile. Reparaturen sind nur
durch geschultes Fachpersonal durchzuführen!
• Wird das Gerät für längere Zeit unter Volllast betrieben, achten Sie auf die Wärmeent-
wicklung und sorgen Sie für ausreichende Ventilation und Wärmeableitung.

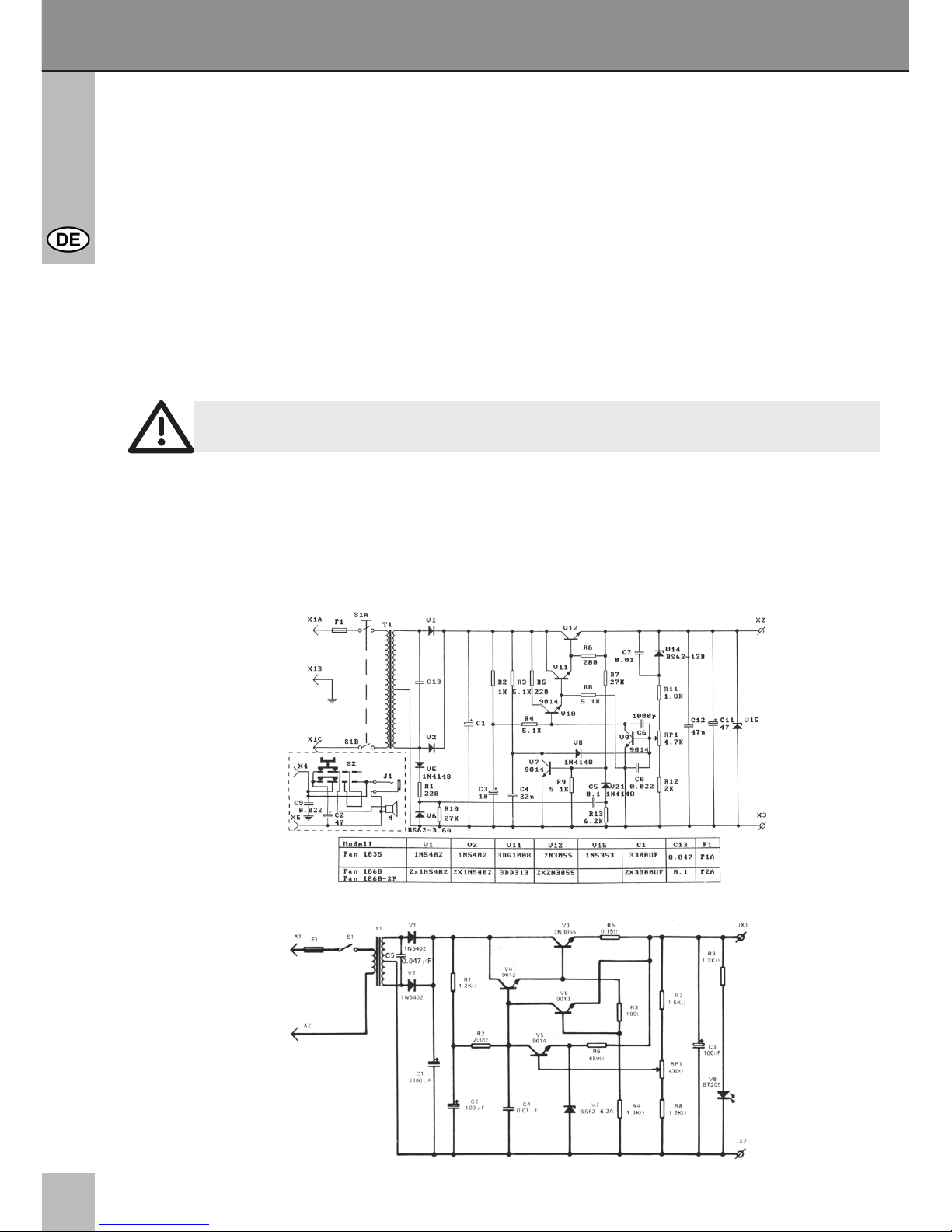

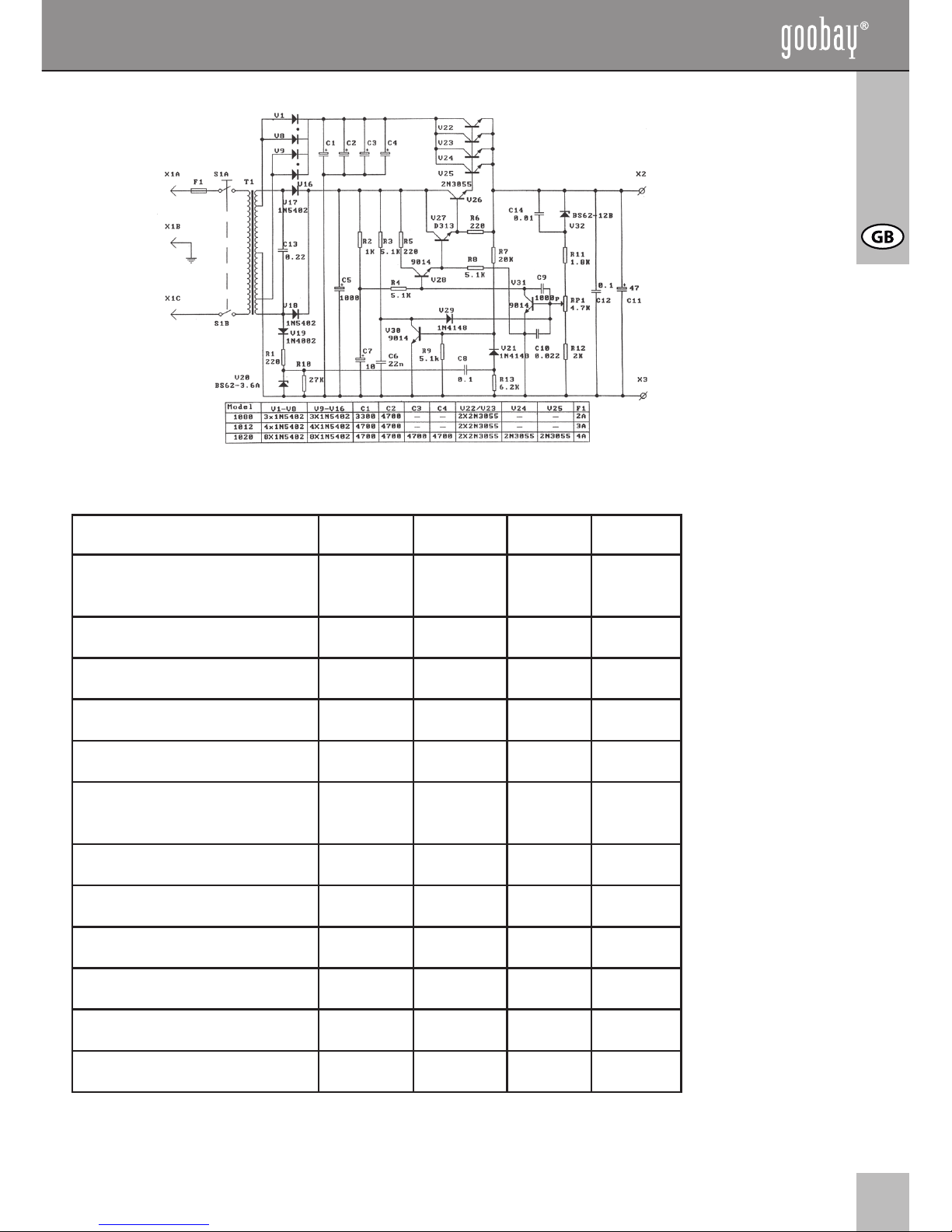

7 Schaltpläne:
LNL 1068
LNL 1025

5
LNL 1012,
LNL 1020
Typ LNL 1012 1020 1025 1068
max. Laststrom (Dauerbetrieb 6h) 2,7 A 7,5A 1,3A 2,2A
- dabei Ausgangsgleichspannung 13,8V±0,2V 13,8V±0,2V 13,8V±0,2V 13,8V±0,2V
- dabei max. Restwelligkeit (eff.) 15mV 15mV 15mV 15mV
max. Laststrom (30min./3-5min.) 10,0/12,0A 20,0/22,0A 2,0/3,0A 6,0/8,0A
Kurzschlussstrom max. 1,0A max. 3,0A max. 0,5A max. 1,0A
Leerlauf/max. Dauerlaststrom max. 1,5% max. 1,5% max. 1,5% max. 1,5%
Netzspannungsschwankung (+10%) max. 1,5% max. 1,5% max. 1,5% max. 1,5%
Netzseitige Sicherung (F=Flink) F4A F6A F0,5A F2A
Temperatursicherung 130° 130° 130° 130°
Betriebsspannung AC (50 Hz) 220-240 V 220-240 V 220-240 V 220-240 V
Maße in mm 272x200x124 315x200x125 151x104x79 245x141x111
Brutto/Netto Gewicht in g 1760/1700 1900/1830 1400/1340 2700/2630
8Technische Daten:

6
Betriebsanleitung
9 Pege, Wartung, Lagerung und Transport:
ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr!
• Das Gerät ist wartungsfrei.
• Ziehen Sie immer zuerst den Netzstecker!
• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem
leicht angefeuchteten Leinentuch. Verwenden Sie keine Reinigungsmittel und lassen Sie
keine Feuchtigkeit ins Geräteinnere kommen. Achten Sie hierbei unbedingt auf die
stromführenden Leitungen Ihres Gerätes!
• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass
werden können, auch bei Pege, Wartung, Lagerung und Transport.
• Beachten Sie die Sicherheitshinweise bzgl. Pege, Wartung, Lagerung und Transport.
• Das Produkt muss außerhalb des Einussbereiches von Kindern aufbewahrt werden.
• Heben Sie die Originalverpackung als Staub- und Feuchtigkeitsschutz und für den
Transport auf. Achten Sie auf die Sicherheitszeichen auf der Verpackung.
10Gewährleistung und Haftung:
• Der Hersteller gewährt 2 Jahre gesetzliche Gewährleistung und Garantie.
• Da der Hersteller keinen Einuss auf örtliche Gegebenheiten und die Installation des
Produktes hat, deckt die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich
bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr,
wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr,
dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße
Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind,
entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und
seines Zubehörs.
• Ein anderer als in dieser Bedienungsanleitung beschriebener Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler behält sich der Hersteller vor.
• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun-
gen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige
Ankündigung zu vollziehen.
11Problembehebung:
Problem Abhilfe
Das Netzgerät funktioniert nicht. -Achten Sie auf richtige Polung und Kom-
patibilität des angeschlossenen Gerätes.
-Schalten Sie die Geräte an.
-Kontrollieren Sie die Feinsicherung, wenn
vorhanden.

7
Das Gerät erhitzt sich stark, unangenehme
Gerüche, Brummen, Dampf
-Trennen Sie das Gerät sofort vom Netz
und berühren Sie es nicht.
-Sichern Sie es gegen Weiterbenutzung.
andere Fragen -Wenden Sie sich an Ihren Händler.
12 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach
dem ElektroG verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an
die Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie:2002/95/EG
WEEE Nr.: 82898622
13 CE-Konformitätserklärung:
Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG und 2006/95/EG
vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt
Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Gerät die
grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und
registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

8
User‘s manual
LNL Power Supply Units
ATTENTION! Please read the user manual completely and carefully. It is part of
the product and includes important information for proper installation and use.
Keep this guide to have it available, when there are uncertainties, or the product
will be passed on.
Content: Page:
1 Description and Function 8
2 Intended Use 8
3 Parts Package 8
4 Notes on Safety 8
5 Graphic Diagram 9
6 Operating 10

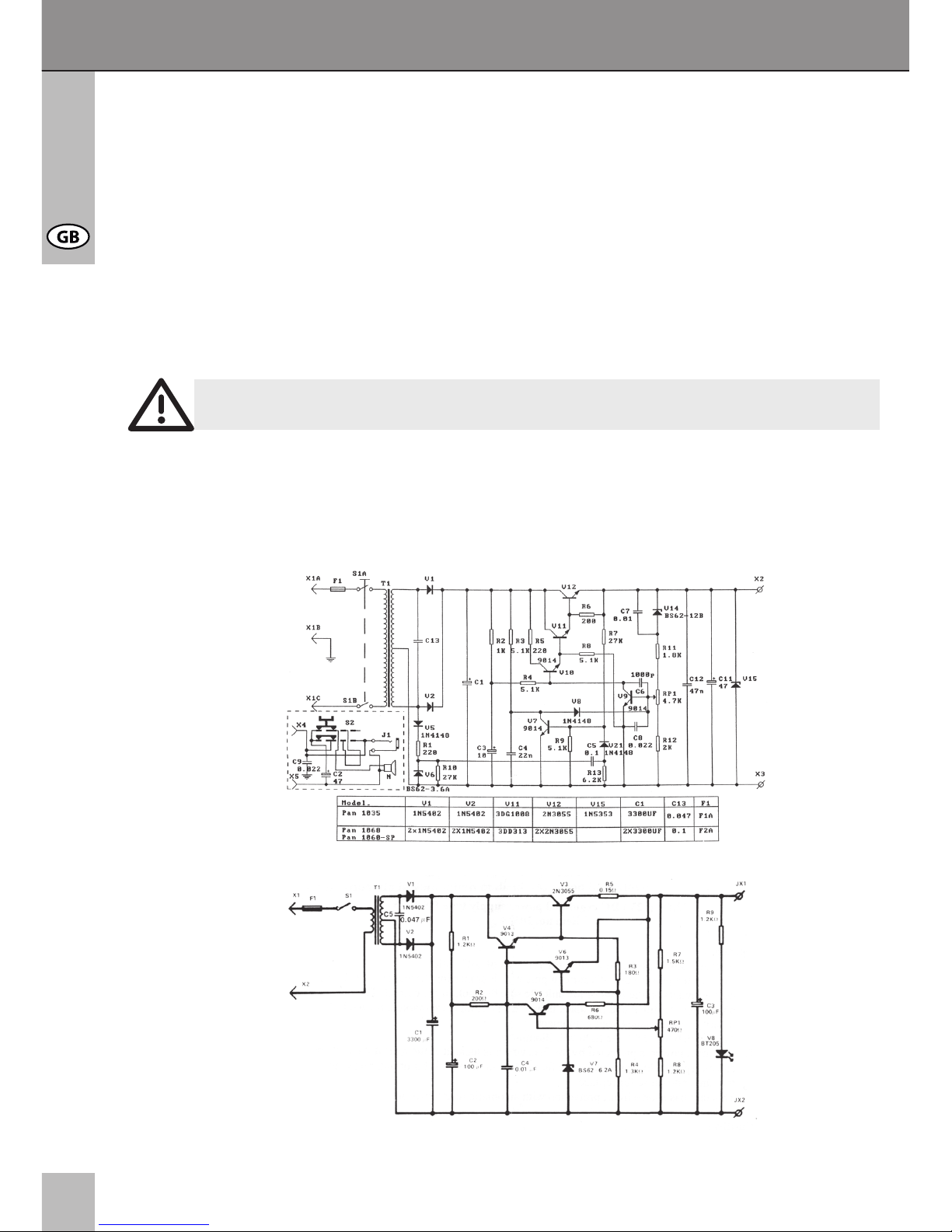

7 Wiring Diagram 10
8 Specications 11
9 Care, Maintenance, Storage and Transport 12
10 Warranty and Liability 12
11 Troubleshooting 12
12 Notes on Waste Disposal 13
13 CE Declaration 13
1 Description and Function:
Your stabilized professional power supply unit of the LNL serie comes with temperature fuse
for overload protection and a glass fuse. Included is an operation mode display inside the
mains switch and it is only allowed to use the device in well ventilated interior rooms, like
work shops. Set the device only to re resistant and solid surfaces, only. Protection class I.
2 Intended Use:
We do not permit using the device in other ways like described in chapter 1. Use
the product only in dry interior rooms. If not attending to these regulations and
notes on safety, it might causes fatal accidents, injuries and damages to persons
and property.
3 Parts Package:
- 1 pc LNL power supply unit
- 1 pc user‘s manual
4 Notes on Safety:
ATTENTION! Only skilled electricians may assemble and disassemble the
housing of the product or maintain it. There is a risk of electric shock and short
circuit!
• Your product is not a toy and is not meant for children, because it contains small parts

9
which can be swallowed and injured when used inappropriately!
• Install and store the product and its accessories in a way persons cannot be
injured, or objects not be damaged for example by dropping or stumbling.
• Please remove or store the packing materials well, because children may cut themsel-
ves on them while playing. Furthermore, there is a risk of swallowing and inhalating of
incidentals and insulating material.
• Also read the manual of your connected device for checking the compatibility and tting
of the connectors to the power supply, and the other way round.
• A defective device may not be put into operation, but must be disconnected from mains
and protected against further use. Repairing, such as assembling and disassembling
the housing is only allowed to skilled professionals. By repairing it yourself you will
loose all warranties and there is a risk of electric shock and short circuit.
• Drive the product only with 220-240 V AC ~ / 50 Hz a.c. networks.
• Unplug the mains cable when not in use and during thunder storms.
• Avoid places with high humidity, or places which might come into contact with water.
• Do not place things on the device.
• Keep enough space around the device for good ventilation.
• Mind and follow the terms of law and health care for using the device in industry.
• Never expose the product to high mechanical pressure.
• Do not modify or change the product or its accessories! Also mind chapter “warranty
and liability“.
• Do not use damaged parts.
• The device may only be installed and used in dry interior rooms.
• The device may growing warm during use.
• Do not short circuit the DC connection.
• Do not overload the unit. Find the maximum current at chapter “Specications“.
• The mains connection of the unit must be earthed!
• Mind the ventilation and heat reduction at full load.
5 Graphic Diagram:
fuse
AC mains con.
housing
DC output
DC car output
(only 20330)
ON/OFF switch
ventilation slots

10
User‘s manual
6 Operating:
1. Plug the mains plug into a 220-240 V AC mains socket.
2. Connect the mains plug of your 12-13.8 V DC device to the DC OUTPUT of the power
supply unit with right polarity.
First connect the black, negative clamp (- minus pole), then connect the positive, red
clamp (+ plus pole).
3. Switch on the ON/OFF button. The light inside the switch turns on.
4. The AC mains connections is fused with a temperature fuse and depending on the
model with a glass fuse in addition.
5. Wrong polarity can damage the device or no function will be shown!
6. The DC output is short-circuit save.
ATTENTION! Do not overload the unit by a load current higher than the calculated
maximum (Ampere). Read chapter „Specications“.
• Inside the device there are no parts to be maintained. Only trained professionals are
allowed to repair or maintain it!
• Attend to increasing heat and mind adequate ventilation and heat conduction.
7 Wiring Diagram:
LNL 1068
LNL 1025

11
Type LNL 1012 1020 1025 1068
max. load current (non-stop operating
up to 6h)
2.7 A 7.5A 1.3A 2.2A
- thereby balanced voltage 13.8V±0.2V 13.8V±0.2V 13.8V±0.2V 13.8V±0.2V
- thereby max. random deviation (eff.) 15mV 15mV 15mV 15mV
max. load current (30min./3-5min.) 10.0/12.0A 20.0/22.0A 2.0/3.0A 6.0/8.0A
short-circuit current max. 1.0A max. 3.0A max. 0.5A max. 1.0A
open circuit operation/max. permanent
load current
max. 1.5% max. 1.5% max. 1.5% max. 1.5%
mains voltage uctuation (+10%) max. 1.5% max. 1.5% max. 1.5% max. 1.5%
mains fuse (F=Fast) F4A F6A F0,5A F2A
temperature fuse 130°C 130°C 130°C 130°C
operating voltage AC (50 Hz) 220-240 V 220-240 V 220-240 V 220-240 V
dimensions in mm 272x200x124 315x200x125 151x104x79 245x141x111
gross/net weight in g 1760/1700 1900/1830 1400/1340 2700/2630
8Specications:
LNL 1012,
LNL 1020

12
User‘s manual
9 Care, Maintenance, Storage and Transport:
ATTENTION! There is a risk of electric shock and short circuit!
• The device is maintenance-free.
• Always disconnect the mains plug from mains at rst!
• Use a dry linen cloth to clean your product, or use a slightly moist cloth for heavy stains.
Look out for live cables of your device during cleaning! Do not use any cleaning supplies
and avoid liquid entry to the device.
• Avoid places with high temperatures, humidity, or places which can become wet, also
during care, maintenance, storage, and transport.
• Mind the notes on safety also regarding care, maintenance, storage and transport.
• Keep the product away from children!
• Reposit the original packaging as protection from dust and humidity for transporting.
• Follow the safety symbols on the packing during transport.
10Warranty and Liability:
• The producer grants a 2 years warranty to a new device.
• As the manufacturer has no inuence on installation, warranty of the product only
applies to the product.
• If any fault or damage is detected on your device, please contact your dealer and provide
your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the manufacturer. You make the work
of our technicians considerably easier, describing possible faults in detail – only then you
can be assured that faults, occurring only rarely, will be found and repaired with
certainty! If your dealer cannot be contacted, you can also contact us directly.
• The manufacturer is not liable for damages to persons or property caused by improper
installation or operation not described in this guide. This includes, among others, any
alteration and modication of the product and its accessories.
• Any use other than described in this user manual is not permitted, and causes loss of
warranty, loss of guarantee, and non-liability.
• We reserve our right for misprints and changes of the device, packing, or user manual.
11Troubleshooting:
Problem Help
The power supply unit does not work. -Mind the right polarity and compatibility of
the connected device.
-Switch on the unit.
-Check the glass fuse, if included.
The device heats up much, incorrect
smells, humming, vapor
-Disconnect the unit from mains immedia-
tely and do not touch it.
-Protect it against further use.
other questions -Contact your dealer.

13
12 Note on Waste Disposal:
In according to the European WEEE directive, electrical and electronic
equipment must not be disposed with consumers waste. The consumer is
committed by law to reposit electrical and electronic devices to public collec-
ting points or to the dealer at the end of the devices lifetime for free. Particulars are
regulated in national right. The symbol on the product, in the manual or at the packaging
alludes to these terms. With this kind of application of used devices you achieve an
important share to environmental protection.
WEEE Directive: 2002/95/EC
WEEE No. 82898622
13 CE-Declaration:
This device corresponds to EU directives 2004/108/EC and 2006/95/EC:
With the CE sign Goobay® , a registered trademark of the Wentronic GmbH
ensures, that the product is conformed to the basic standards and directives.
These standards can be requested online on www.goobay.de. The mentioned directives
replace all former national permissions in the European Union. All trademarks and
registered brands are the property of their respective owners.

Revision Date: 2012-04-16
Version 3
Goobay®
Pillmannstraße 12
38112 Braunschweig
Germany
Made in China.
Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de
