UDHËZIME PËR PËRDORIM
INSTRUCTIONS FOR USE
VLG 200 - 400
SQ/MNEEN

Prodhimet tona janë të pajisura nga komponentët e parrezikshme për mjedisin dhe për shëndetin, si dhe të
punuara ashtu, që në fazën e tyre të fundit jetësore t’i demontojmë dhe t’i riciklojmë sa më thjesht.
Me riciklimin e materialeve e zvogëlojmë sasinë e mbeturinave dhe e zvogëlojmë nevojën për prodhimin e
materialeve themelore (për shembull metalit), që kërkon energji të madhe dhe shkakton emetim të materieve të
dëmshme. Kështu, me proceset e riciklimit e zvogëlojmë harxhimin e burimeve natyrore, pasi që mbeturinat nga
plastika dhe metali i kthejmë përsëri në procese të ndryshme prodhuese.
Për më shumë informata mbi sistemin e hedhjes së mbeturinave vizitoni qendrën tuaj për hedhjen e
mbeturinave, apo tregtarin, tek i cili është blerë produkti.
Aparatin mund ta përdorin fëmijët e moshës 8 vjeçare e më tepër si dhe personat me aftësi të kufizuara fizike,
shqisore apo mentale ose me mangësi përvoje përkatësisht diturish, nëse janë nën mbikëqyrje ose udhëzohen se
si ta përdorin aparatin në mënyrë të sigurt, krejt duke i kuptuar mundësitë e rrezikut të mundshëm.
Fëmijët nuk guxojnë të luajnë me aparatin.
Pastrimin dhe mirëmbajtjen e aparatit nuk guxojnë ta bëjnë fëmijët pa mbikëqyrje.
Instalimi duhet të bëhet në ujdi me dispozitat ligjore në fuqi dhe konform udhëzimeve të prodhuesit. Montazhin
duhet ta bëj eksperti i aftësuar profesionalisht.
Në tubën ujësjellëse të depozitit për ujë të ngrohtë është i domosdoshëm instalimi i ventilit të sigurisë që
përballon shtypjen nominale prej 0,6 MPa (6 bar), 0,9 MPa (9 bar) ose 1,0 MPa (10 bar) (shih tabelën me
shënime), i cili parandalon rritjen e shtypjes për më shumë se 0,1 MPa (1 bar) mbi shtypjen (presionin) nominale.
Uji mund të pikojë nga vrima rrjedhëse e ventilit të sigurisë, për këtë vrima rrjedhëse duhet të hapët nga ndikimi i
shtypjes atmosferike.
Rrjedha e ventilit të sigurisë duhet të rregullohet ashtu që të rrjedh poshtë dhe të derdhet në një vend i cili është
i mbrojtur nga ngrirja.
Për një funksionim të drejtë të ventilit të sigurisë është i domosdoshëm kontrolli periodik, në mënyrë që të
mënjanohet guri i ujit si dhe të verifikohet në mos është i bllokuar ventili i sigurisë.
Midis depozitit të ujit të ngrohtë dhe ventilit të sigurisë nuk lejohet instalimi i ventilit mbyllës, pasi që kështu
pamundësoni mbrojtjen e depozitit nga presioni!
Para kyçjes elektrike të depozitit është e domosdoshme që depoziti së pari të mbushet me ujë!
Në rastet kur termostati dështon depoziti është i mbrojtur me një siguresë ngrohëse shtesë. Në rast se
termostati dështon është e mundur që sipas standardeve të sigurisë uji në depozit ta arrij temperaturën edhe
deri në 130°C. Gjatë kryerjes së instalimeve në ujësjellës është e domosdoshme që të kihet kujdes, të mos vij deri
tek tejkalimi i cekur i temperaturave.
Nëse e bëni stakimin e depozitit nga rrjeti elektrik, është e duhur që ta zbrazni ujin, nëse ekziston rreziku, që uji
të ngrij.
Uji nga depoziti zbrazet përmes tubës së kazanit. Për këtë qëllim edhe preferohet që midis ventilit të sigurisë
dhe tubës shkarkuese ta vendosni një T-nyje me ventil lëshues.
Ju lutemi, që defekte eventuale në depozit të mos i riparoni vet. Lidhur me çdo defekt duhet ta informoni
shërbimin e servisit më të afërt.
VËREJTJE
518361
2
SQ/MNE

VLG 200 A1-1G VLG 200 A3-1G VLG 300 B1-1G VLG 300 B2-1G VLG 300 C1-1G VLG 400 C1-1G
A1535 1675 1590 1590 1445 1915
B180 220 175 175 250 250
C300 340 270 270 370 370
D880 1015 890 890 610 1070
G780 945 740 740 800 990
H1355 1435 1410 1410 1205 1675
I365 405 320 340 400 400
J580 680 680 680 760 760
1G 3/4 G 3/4 G1 G1 G1 G1
2G1 G1 G1 G 5/4 G 5/4 G 5/4
3G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4
4G1 G1 G1 G 5/4 G 5/4 G 5/4
5G 3/4 G 3/4 G1 G1 G1 G1
5
4
3
2
1
øJ
I
H
A
G
C D
B
INSTALIMI
I nderuari blerës, ju falënderohemi për blerjen e produktit tonë.
JU LUTEMI, QË PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË DEPOZITIT
PËR UJË TË NGROHTË, T´I LEXONI UDHËZIMET ME VËMENDJE.
Depoziti është prodhuar në ujdi me standardet në fuqi, është testuar zyrtarisht si dhe janë lëshuar për të certifikata e sigurisë dhe
certifikata e kompatibilitetit elektromagnetik. Karakteristikat e tija elementare teknike janë të shënuara në tabelën e shënimeve dhe
janë të ngjitura në kapakun mbrojtës.
Depozitin mund ta lidhë me rrjetin e ujësjellësit dhe atë elektrik vetëm se eksperti i veçantë i specializuar për një gjë të këtillë.
Ndërhyrjet në brendinë e tij për riparim, mënjanim të gurit të ujit si dhe për verifikimin apo ndërrimin e anodës mbrojtëse kundër
korrozionit, mund ta bëj vetëm se shërbimi i autorizuar servisor.
Depoziti i ujit të ngrohtë është prodhuar në atë mënyrë, që përmes përçuesit të nxehtësisë mund t´i shfrytëzojmë edhe këto burime
ngrohëse, përkatësisht:
• rezervuarin e ngrohjes qendrore,
• energjinë diellore,
• pompën ngrohëse.
Depozitin e ujit të ngrohtë e vendosni në një vend të thatë, ku nuk ngrinë, mundësisht në afërsi të burimeve tjera ngrohëse (p.
sh. tek ngrohja qendrore). Para vendosjes i vidhosni këmbëzat e bashkëngjitura për nivelizim. Nivelizimin horizontal dhe atë të
tërthortë të depozitit e bëni përmes rrotullimit të këmbëzave.

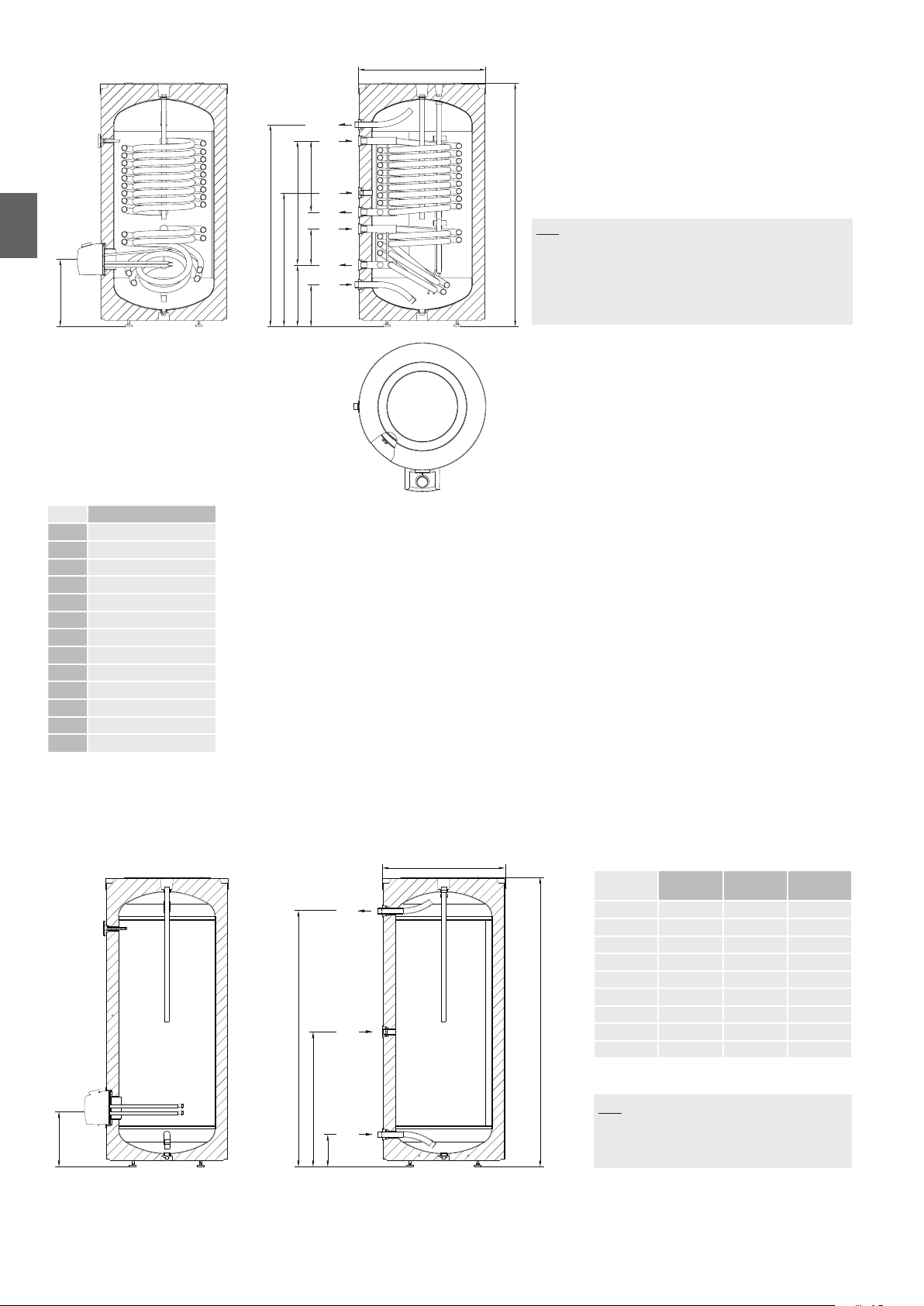

Fig. 1: Dimensionet lidhëse dhe montuese të depozitit [mm]
LEGJENDA
1 Hyrja e ujit të ftohtë
2 Dalja e medies nga përçuesi i ngrohtësisë
3 Rrjedha qarkore
4 Hyrja e medies në përçuesin e ngrohtësisë
5 Dalja e ujit të ngrohtë
518361
3
SQ/MNE

VLG 300 C1-2G
A1445
B250
C370
D740
G800
H1205
I400
J760
1G1
2G5/4
3G 3/4
4G5/4
5G1
Fig. 2: Dimensionet lidhëse dhe montuese të depozitit [mm]
5
4
3
2
1
øJ
I
H
A
G
C D
B
4
2
225 425
LEGJENDA
1 Hyrja e ujit të ftohtë
2 Dalja e medies nga përçuesi i ngrohtësisë
3 Rrjedha qarkore
4 Hyrja e medies në përçuesin e ngrohtësisë
5 Dalja e ujit të ngrohtë
LEGJENDA
1 Hyrja e ujit të ftohtë
3 Rrjedha qarkore
5 Dalja e ujit të ngrohtë
1
3
5
B
G
H
I
A
øJ
VLG 200
A-G
VLG 300
B-G
VLG 400
B-G
A [mm] 1535 1590 1915
B [mm] 180 175 250
G [mm] 780 740 990
H [mm] 1355 1410 1675
I [mm] 365 320 400
J [mm] 580 680 760
1G 3/4 G1 G1
3G 3/4 G 3/4 G 3/4
5G 3/4 G1 G1
518361
4
SQ/MNE

LIDHJA ME RRJETIN E UJËSJELLËSIT
Lidhjen me rrjetin e ujësjellësit e realizoni sipas udhëzimeve për lidhje nga kreu paraprak.
Për të garantuar një siguri gjatë funksionimit të depozitit, është e duhur që në tubën hyrëse të instalohet një ventil sigurie ose një
grup sigurie, i cili parandalon rritjen e presionit për më tepër se 0,1 MPa (1 bar) mbi shtypjen nominale. Vrima zbarkuese në ventilin
sigurues duhet që patjetër të ketë dalje në shtypjen atmosferik. Tek ngrohja e ujit në depozit, presioni i ujit në kazan rritet deri tek
kufiri, i cili është përcaktuar në ventilin e sigurisë. Meqë kthimi i ujit mbrapa në rrjetin e ujësjellësit është i penguar, mund të vijë deri
tek pikimi i ujit nga vrima rrjedhëse e ventilit të sigurisë. Ujin pikues mund ta drejtoni në tubat shkarkuese përmes mbaresës për
tubimin e ujit, të cilin e vendosni nën ventilin e sigurisë. Tuba shkarkuese e vendosur nën rrjedhën e ventilit të sigurisë duhet të jetë
e vendosur në drejtpërdrejtë poshtë dhe të ketë dalje në hapësirë ku nuk mund të ngrijë.
Në rast se dëshironi, që t´i shmangeni ujit, i cili rrjedh nga ventili i sigurisë, duhet që në tubin prurës të depozitit ta instaloni enën
ekspansive për ujë sanitar të një vëllimi prej së paku 5% të vëllimit të depozitit.
Për një funksionim të rregullt të ventilit të sigurisë të duhura janë kontrollimet periodike, në mënyrë që të mënjanohet guri i ujit
si dhe që të verifikohet në mos është i bllokuar ventili i sigurisë. Përgjatë verifikimit duhet që duke lëvizur dorezën apo duke
zhvidhosur ventilin (në varësi nga tipi i ventilit), ta hapni derdhjen nga ventili i sigurisë. Me këtë rast duhet që nga vrima e ventilit të
rrjedh uji e që në fakt do të thotë se ventili është në rregull.
Depozitin mund ta lidhni me rrjetin e ujësjellësit të shtëpisë pa patur nevojë për një rregullator të presionit, në rast se presioni në
rrjet është më i ultë nga shtypja nominale (shih tabelën e shkruar). Nëse presioni në rrjet e tejkalon presionin nominal, e duhur është
që patjetër të instalohet rregullatori i presionit.

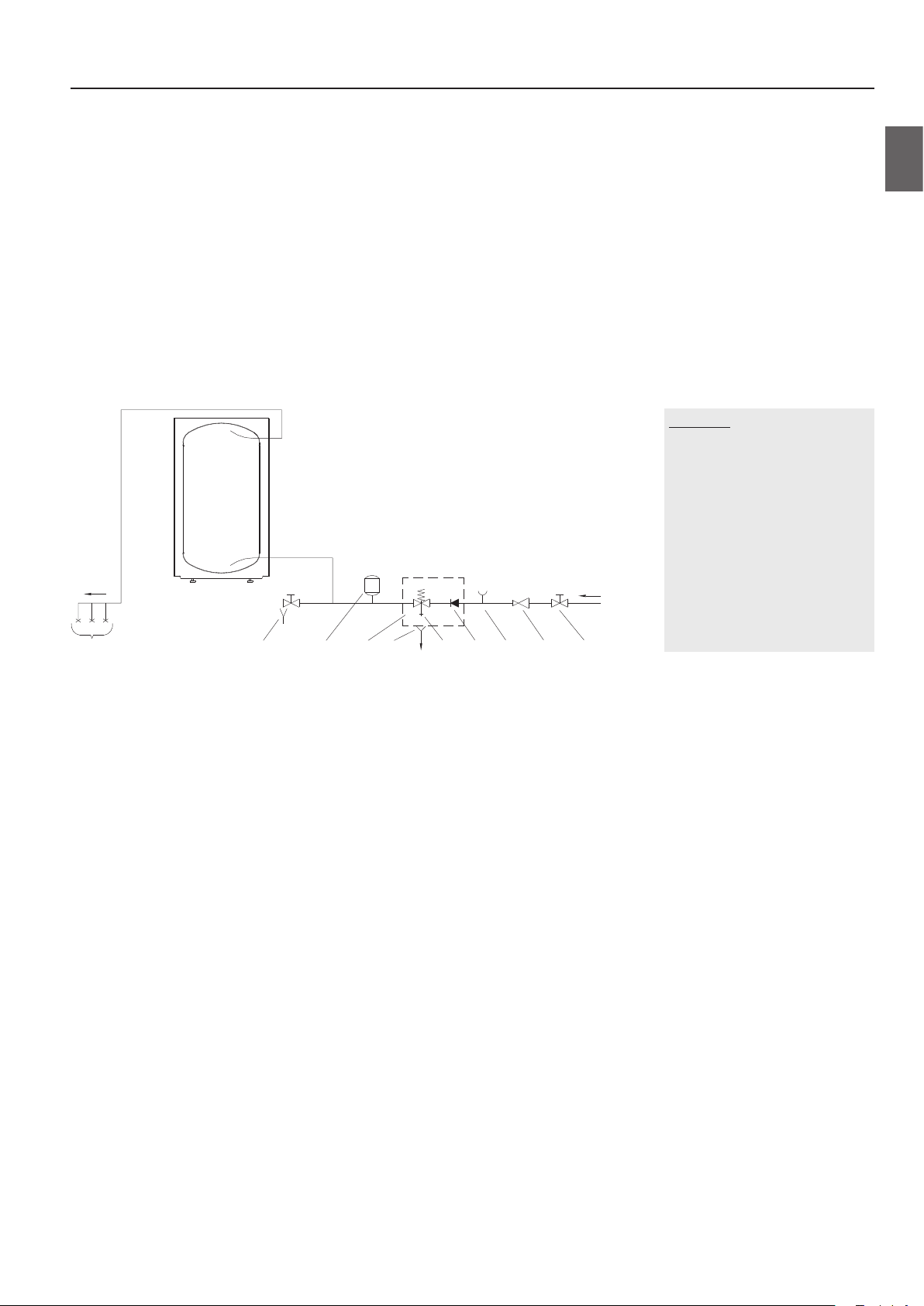

Fig. 3: Sistemi i mbyllur (me presion)
LEGJENDA
1 Ventili lëshues
2 Ena ekspansive
3 Ventili i sigurisë
a - Ventili provues
b - Ventili kundërkthyes
4 Hinka me mbaresën për shkarkim
5 Mbaresa provuese
6 Ventili reduktues i presionit
7 Ventili mbyllës
8 Rubineta mikse me presion
H Uji i ftohtë
T Uji i ngrohtë
TH
765ba43218
518361
5
SQ/MNE

Fig.4: Heqja e kapakut të ngrohësit
Fig. 5: Skemat e lidhjeve elektrike
LEGJENDA
1 Lidhësja kyçëse
2 Termostati dhe siguresa ngrohëse 2-poleshe
përkatësisht 3-poleshe
3 Ngrohësi
L Përçuesi fazor
L1 Përçuesi fazor
L2 Përçuesi fazor
L3 Përçuesi fazor
N Përçuesi neutral
Përçuesi mbrojtës
L
230 V~
3F Y 230 V~
N
1
A
STB
+°C +°C
TR
ΔT
B
1
R1 R2
R1 R2
R3 R4 R5 R6
R3
2
A1
STB
+°C +°C
TR
ΔT
A2
B1
B2
A3 B3
2
3
1
2
3
L3
N
L1
L2
LIDHJA ME RRJETIN ELEKTRIK
Para lidhjes me rrjetin elektrik është e duhur që në bojler ta instaloni kabllon kyçëse me një diametër prej së paku 1,5 mm2
(H05VV-F 3G 1,5 mm2) për ngrohësin 3kW; kurse për ngrohësin 6kW (H05VV-F 5G 2,5 mm2). Për ta bërë këtë duhet që
paraprakisht ta hiqni kapakun mbrojtës.
Këtë e bëni ashtu që, së pari e tërhiqni butonin, i cili është i vendosur në boshtin e termostatit si dhe zhvidhosni vidhën.
Përgatitja për ndarjen e të gjitha poleve duhet të jetë e integruar në instalimin elektrik në ujdi me dispozitat nacionale për instalim.
518361
6
SQ/MNE

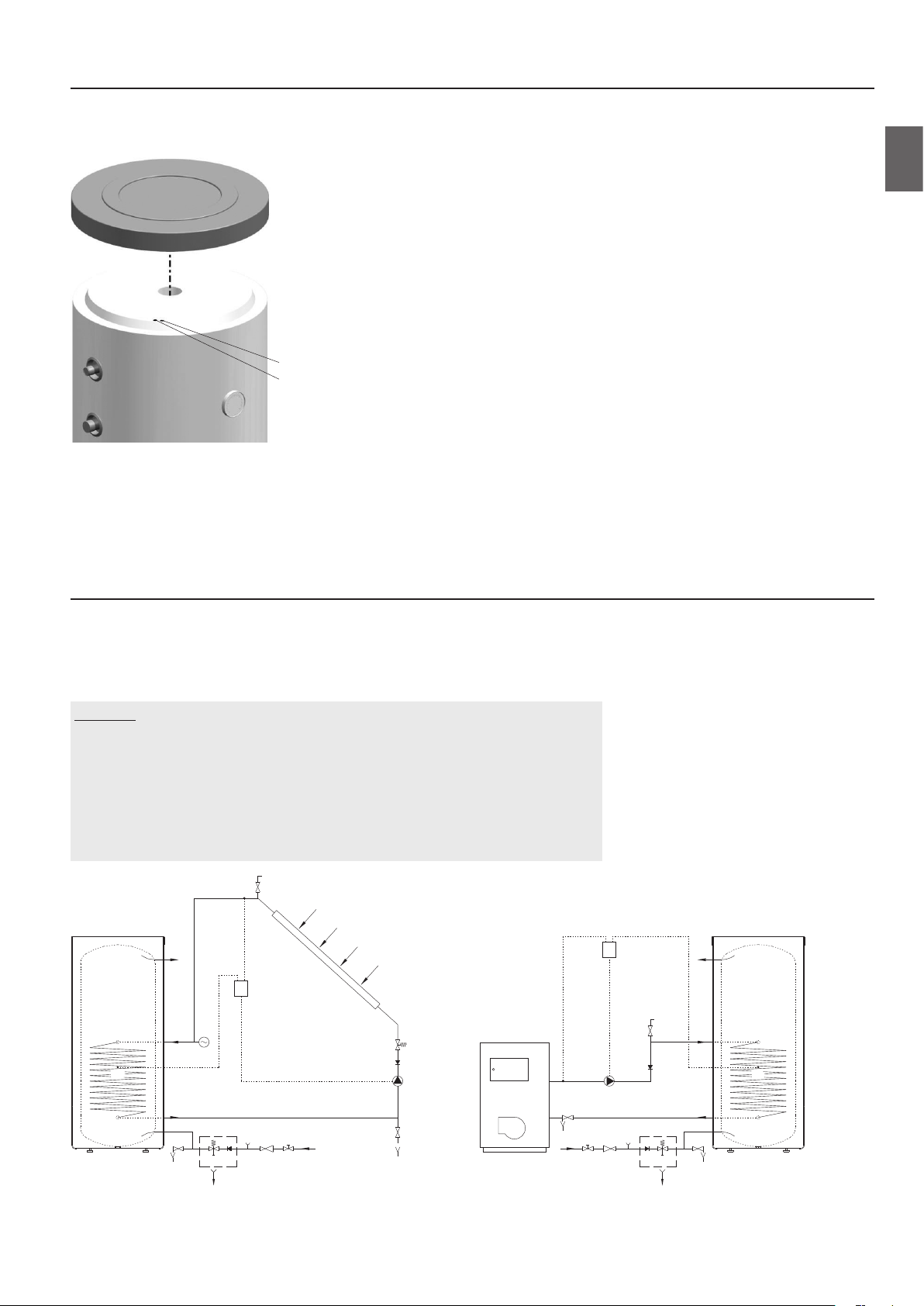

VENDOSJA E DETEKTORËVE
Në pjesën e sipërme të depozitit, nën kapak, janë të vendosura dy tuba për detektor, ku mund të vendosen detektorët për rregullimin
e lidhjes sistemore të depozitit për ujë të ngrohtë me të tjera burime për nxehje. Diametri maksimal i detektorëve është 8 mm.
VËREJTJE: Para çdo intervenimi në brendinë e depozitit duhet që patjetër ta ndërprisni lidhjen me energjinë
elektrike! Intervenimin mund ta bëjë vetëm se eksperti i aftësuar për këtë fushë!
Fig. 6: Vendosja e detektorëve
Tuba e gjatë për detektor (pozicioni i poshtëm i kazanit)
Tuba e shkurtër për detektor (pozicioni i sipërm i kazanit)
LIDHJA ME BURIME TJERA PËR NGROHJE
Depoziti i ujit të nxehtë mundëson përgatitjen e ujit sanitar përmes shkëmbyesit të nxehtësisë nga burime të ndryshme energjie
(p.sh. ngrohja qendrore, energjia diellore ...).
Shembujt e lidhjes së depozitit për ujë të nxehtë me burime të ndryshme ngrohëse janë të paraqitur në këto skica.
Fig. 7: Lidhja me kolektor të energjisë diellore Fig. 8: Lidhja me kazanin e ngrohjes qendrore
LEGJENDA
1 Depoziti i ujit të ngrohtë
2 Kazani i ngrohjes qendrore
3 Kolektori i energjisë diellore
4 Termostati diferencial me detektorë
(T1, T2, T3, T4)
5 Pompa qarkore
6 Ena e ekspansionit
7 Ventili kundërkthyes
8 Ventili i sigurisë
9 Ventili për ç´ajrosje
10 Ventili për mbushjen dhe zbrazjen e sistemit
11 Ventili reduktues
12 Ventili lëshues
13 Ventili mbyllës
14 Mbaresa provuese
15 Hinka me mbaresën për shkarkim
1
4
6
3
9
15
12 8 7 14 11 13
10
5
7
8
T1
T2
1
T1
T35
4
15
12
12
87
7
2
9
141113
518361
7
SQ/MNE

PËRDORIMI DHE MIRËMBAJTJA
Pas lidhjes me rrjetin e ujësjellësit, me rrjetin elektrik dhe me burimet tjera ngrohëse, depoziti për ujë të ngrohtë është i gatshëm për
përdorim. Burimi kryesor për ngrohjen e ujit sanitar zakonisht është ngrohja qendrore ose energjia diellore, ku rregullimi i ngrohjes
së ujit të nxehtë bëhet përmes sistemit të ngrohjes.
Ngrohësi elektrik i instaluar është i dedikuar vetëm se për ngrohjen shtesë të ujit. Nivelin e temperaturës së dëshiruar e rregulloni
përmes rrotullimit të butonit në drejtim të treguesit të orës.
- Mbrojtja nga ngrirja, temperatura e përafërt është 10 °C.
- Temperatura e ujit përafërsisht 35 °C.
- Temperatura e ujit përafërsisht 55 °C.
- Temperatura e ujit përafërsisht 85 °C.
Termometri tregon temperaturën në vendin e instalimit, ndërkohë që me rrotullimin e butonit në termostat e rregulloni
temperaturën ujit në pjesën e poshtme të depozitit. Për këtë arsye këto dy temperatura edhe mund të jenë të ndryshme.
Në rastet kur ekziston rreziku, që uji në depozit të ngrijë, duhet që paraprakisht të zbrazet depoziti. Uji nga depoziti zbrazet përmes
tubit prurës të depozitit. Shih për këtë edhe preferohet që me rastin e instalimit ta vendosni një T-nyje të veçantë me ventil lëshues
midis ventilit sigurues dhe tubit prurës. E duhur është që para zbrazjes depozitin ta stakoni nga rrjeti elektrik, ta mbyllni prurjen e
ujit të ftohtë në depozit, ta hapni dorezën për ujë të ngrohtë të kyçur në rubinetin miks dhe të pritni që uji në depozit të ftohet. Pas
zbrazjes së ujit përmes tubit prurës në depozit mbetët vetëm se një sasi e vogël uji.
Pjesën e jashtme të depozit e pastroni me një leckë të butë dhe pastrues të lëngtë të lehtë. Mos përdorni pastrues, të cilët
përmbajnë alkool apo substanca abrazive.
Me kontrollet e rregullta të servisit, do të garantoni një funksionim të pa mangët dhe një jetë të gjatë të depozitit. Garancia kundër
korrodimit të kazanit vlen, vetëm se nëse i keni zbatuar kontrollet e rregullta të parapara lidhur me konsumimin e anodës mbrojtëse.
Periudha midis kontrolleve të veçanta të rregullta nuk guxon të jetë më e gjatë nga ajo e cila është e cekur në deklaratën e
garancisë. Kontrollet duhet të jenë të realizuar nga ana e servisit të autorizuar, i cili edhe bën evidentimin e kontrollit në formularin e
garancisë së produktit. Me rastin e kontrollit bëhet verifikimi i konsumimit të anodës mbrojtëse kundër korrozionit dhe sipas nevojës
pastrohet guri i ujit, i cili në varësi nga cilësia, sasia dhe temperatura e ujit të shpenzuar akumulohet në brendinë e depozitit. Pas
kontrollit të depozitit shërbimi servisor duke u mbështetur në konstatimin e gjendjes së depozitit do t´ju preferoj edhe datën e
kontrollit vijues.
Ju lutemi, që defektet eventuale në depozit t´mos i riparoni vet si dhe që lidhur me to ta informoni shërbimin
servisor më të afërt.
518361
8
SQ/MNE

VETITË TEKNIKE TË APARATIT
Tipi* VLG 200
A1-1G
VLG 200
A3-1G
VLG 300
B1-1G
VLG 300
B2-1G
VLG 300
C1-1G
VLG 300
C1-2G
VLG 400
C1-1G
Klasa e efikasitetit energjik 1) C B C C B B B
Humbja vetvetiu S 2) [W] 70,8 58,3 88,8 88,8 68 68 71,9
Hapësira depozituese [l] 184 190,3 275,5 262 283,7 283,7 396
Shtypja (presion) nominale [MPa (bar)] 0,6 (6); 0,9 (9); 1,0 (10)
Masa / mbushja me ujë [kg] 97 / 281 115 / 305 140 / 416 165 / 427 165/449 170/454 230/626
Mbrojtja e kazanit kundër korrozionit
Emaluar / Mg anoda • / • • / • • / • • / • • / • • / • • / •
Klasa e mbrojtjes I
Niveli i mbrojtjes IP24
Sipërfaqja e përçuesit të nxehtësisë [m2] 2,0 2,3 2,5 4,0 3,45 1,05 + 2,4 6,15
Temperatura e medies ngrohëse në
përçuesin e nxehtësisë [°C] < 95
Trashësia e izolimit [mm] 60 110 67 67 75 75 75
Humbja e nxehtësisë 2) [kWh/24h] 1,7 1,4 2,1 2,1 1,6 1,6 1,7
Diametri maksimal i detektorëve [mm] ø8
Modeli VLG 200
A1-1G3
VLG 200
A3-1G3
VLG 300
B1-1G3
VLG 300
B2-1G3
VLG 300
B1-1G6
VLG 300
B2-1G6
Fuçia kyçëse [W] 3000 6000
Tensioni [V~] 230 400
Modeli VLG 300
C1-1G3
VLG 300
C1-2G3
VLG 400
C1-1G3
VLG 300
C1-1G6
VLG 300
C1-2G6
VLG 400
C1-1G6
Fuçia kyçëse [W] 3000 6000
Tensioni [V~] 230 400
* Nëse në shenjën tipike nuk është germa G, aparati është pa ngrohëse elektrik.
1) Urdhëresa e komisionit EU 812/2013
2) Testuar sipas EN 12897:2006
RUAJMË TË DREJTËN NDAJ NDRYSHIMEVE, TË CILAT NUK NDIKOJNË NË FUNKSIONALITETIN E APARATIT.
Udhëzimet për përdorimin janë në dispozicion edhe në faqet tona të internetit http://www.gorenje.com.
1) direktiva 812/2013; EN 50440
2) EN 50440
3) Testuar sipas SIST EN 60379:2005
Tipi VLG 200 A-G VLG 300 B-G VLG 400 C-G
Profili përdorues XL XL XL
Klasa e efikasitetit energjik 1) C C C
Efikasiteti energjik i ngrohjes së ujit ƞwh 1) [%] 38,1 38,0 38,1
Shpenzimi vjetor i energjisë elektrike 1) [kWh] 4399 4412 4400
Shpenzimi ditor i energjisë elektrike 2) [kWh] 20,317 20,397 20,328
Temperatura e rregulluar e termostatit "eco" "eco" "eco"
Masat eventuale mbrojtëse
(përbërja, vendosja, mirëmbajtja) Te kyçja me presion përdorimi i ventilit sigurues është i domosdoshëm.
Vlera smart 0 0 0
Vëllimi [l] 203 319 449
Uji i përzier në 40°C V40 2) [l] 305 508 712
Shtypja (presion) nominale [MPa (bar)] 0,6 (6); 0,9 (9); 1,0 (10)
Masa / mbushja me ujë [kg] 63/265 97/397 230/626
Mbrojtja e kazanit kundër korrozionit
Emaluar / Mg anoda • / • • / • • / •
Klasa e mbrojtjes I
Niveli i mbrojtjes IP24
Trashësia e izolimit [mm] 60 67 75
Humbja e nxehtësisë 3) [kWh/24h] 1,7 2,1 1,7
Koha e ngrohjes prej 10 °C deri 65 °C [h] 4 25 6 56 4 53
Modeli VLG 200 A-G3 VLG 300 B-G3 VLG 400 C-G6
Fuçia kyçëse [W] 3000 6000
Tensioni [V~] 230 400
518361
9
SQ/MNE

Our products incorporate components that are both environmentally safe and harmless to health, so they can
be disassembled as easily as possible and recycled once they reach their final life stage.
Recycling of materials reduces the quantity of waste and the need for production of raw materials (e.g. metals)
which requires a substantial amount of energy and causes release of harmful substances. Recycling procedures
reduce the consumption of natural resources, as the waste parts made of plastic and metal can be returned to
various production processes.
For more information on waste disposal, please visit your waste collection centre or the store where the
product was purchased
The appliance may be used by children aged 8 and older and persons with physical, sensory or mental
disabilities or lacking experience or knowledge, if they are under supervision or taught about safe use of the
appliance and if they are aware of the potential dangers.
Children should not play with the appliance.
Children should not clean or maintain the appliance without supervision
The installation should be performed in accordance with the valid regulations and the instructions of the
manufacturer. It should be performed by a professionally trained installation expert.
It is obligatory to install a safety valve with a rated pressure of 0.6 MPa (6 bar), 0.9 MPa (9 bar) or 1.0 MPa (10
bar) – see the label - on the inlet pipe of the hot water storage tank to prevent the elevation of pressure in the
tank by more than 0.1 MPa (1 bar) above the rated pressure.
Water may drip from the outlet opening of the safety valve, so the outlet opening should be set to atmospheric
pressure.
The outlet of the safety valve should be installed facing downwards and in a non-freezing area.
To ensure proper functioning of the safety valve, the user should perform regular controls to remove limescale
and make sure the safety valve is not blocked.
Do not install a stop valve between the hot water storage tank and the safety valve, because it will impair the
pressure protection of the storage tank!
Before connecting the heater to the power supply, the storage tank must be filled with water!
The storage tank is protected in case of failure of the operating thermostat with an additional thermal cut-out.
In case of thermostat failure water in the storage tank may reach the temperature of up to 130°C in accordance
with safety standards. The possibility of such temperature overload should be taken into consideration in the
execution of plumbing.
Should you choose to disconnect the power, the storage tank should be drained thoroughly before the onset of
freezing conditions.
Water from the storage tank is drained through the inlet pipe of the tank. For this purpose, a special fitting
(T-fitting) with an outlet valve must be mounted between the safety valve and the inlet pipe.
Please do not try to fix any defects of the storage tank on your own. Call the nearest authorised service provider.
WARNINGS
518361
10
EN

5
4
3
2
1
øJ
I
H
A
G
C D
B
INSTALLATION
Dear buyer, thank you for purchasing our product.
PRIOR TO THE INSTALLATION AND FIRST USE OF THE HOT WATER STORAGE
TANK, PLEASE READ THESE INSTRUCTIONS CAREFULLY.
This storage tank has been manufactured in compliance with the relevant Standards and tested by the relevant authorities as
indicated by the Safety Certificate and the Electromagnetic Compatibility Certificate. The technical characteristics of the product
are listed on the label attached to the protective cover.
The connection of the storage tank to the plumbing and power networks must be carried out by qualified staff only. All repairs
and maintenance work in the interior of the storage tank, as well as limestone removal or testing or replacement of the corrosion
protection anode, may only be carried out by an approved maintenance service provider.
The hot water storage tank is designed in a manner which allows using the following heating sources, via a heat exchanger:
• Central heating hot-water system,
• Solar power,
• Heating pump.
The heater should be installed in a dry room that is not subject to freezing conditions, preferably in the vicinity of other sources
of heating (e.g. boiler room). Prior to installation screw on the enclosed adjustable legs. Level the storage tank longitudinally and
transversally by rotating the adjustable legs.
Image 1: Connection and installation dimensions of the storage tank [mm]
KEY
1 Cold water inflow
2 Medium outlet from the heat exchanger
3 Circulation conduit
4 Medium inflow into the heat exchanger
5 Hot water outflow
VLG 200 A1-1G VLG 200 A3-1G VLG 300 B1-1G VLG 300 B2-1G VLG 300 C1-1G VLG 400 C1-1G
A1535 1675 1590 1590 1445 1915
B180 220 175 175 250 250
C300 340 270 270 370 370
D880 1015 890 890 610 1070
G780 945 740 740 800 990
H1355 1435 1410 1410 1205 1675
I365 405 320 340 400 400
J580 680 680 680 760 760
1G 3/4 G 3/4 G1 G1 G1 G1
2G1 G1 G1 G 5/4 G 5/4 G 5/4
3G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4
4G1 G1 G1 G 5/4 G 5/4 G 5/4
5G 3/4 G 3/4 G1 G1 G1 G1
518361
11
EN

VLG 300 C1-2G
A1445
B250
C370
D740
G800
H1205
I400
J760
1G1
2G5/4
3G 3/4
4G5/4
5G1
Image 2: Connection and installation dimensions of the storage tank [mm]
5
4
3
2
1
øJ
I
H
A
G
C D
B
4
2
225 425
KEY
1 Cold water inflow
2 Medium outlet from the heat exchanger
3 Circulation conduit
4 Medium inflow into the heat exchanger
5 Hot water outflow
KEY
1 Cold water inflow
3 Circulation conduit
5 Hot water outflow
1
3
5
B
G
H
I
A
øJ
VLG 200
A-G
VLG 300
B-G
VLG 400
B-G
A [mm] 1535 1590 1915
B [mm] 180 175 250
G [mm] 780 740 990
H [mm] 1355 1410 1675
I [mm] 365 320 400
J [mm] 580 680 760
1G 3/4 G1 G1
3G 3/4 G 3/4 G 3/4
5G 3/4 G1 G1
518361
12
EN

CONNECTION TO THE WATER SUPPLY
Connection to water supply should be made according to the markings for the connections, as defined in the previous Chapter.
For safety reasons the supply pipe must be fitted with a safety valve or, alternatively, a valve of the safety class that prevents the
pressure in the tank from exceeding the nominal pressure by more than 0.1 MPa (1 bar). The outlet opening on the safety valve
must be equipped with an outlet for atmospheric pressure. The heating of water in the storage tank causes the pressure in the tank
to increase to the level set by the safety valve. As the water cannot return to the water supply system, this can result in dripping
from the outlet opening of the safety valve. The drip can be piped to a drain by installing a catching unit just below the safety
valve. The drain installed below the safety valve outlet must be piped down vertically and placed in an environment that is free
from the onset of freezing conditions.
In case you want to avoid water dripping from the safety valve, an expansion tank for domestic water with at least 5 % of the
volume of the storage tank should be installed on the inlet pipe of the storage tank.
To ensure proper functioning of the safety valve, the user should perform regular controls to remove limescale and make sure the
safety valve is not blocked. To check the valve, open the outlet of the safety valve by turning the handle or unscrewing the nut of the
valve (depending on the type of valve). The valve is operating properly if the water comes out of the nozzle when the outlet is open.
The storage tank can be connected to the domestic water supply network without a pressure regulator if the pressure in the
network is lower than the nominal pressure (see the label). If the pressure in the network exceeds the nominal pressure, a pressure
regulator must be installed.
Image 3: Closed (pressure) system
KEY
1 Drain valve
2 Expansion tank
3 Safety valve
a - Test valve
b - Non-return valve
4 Funnel outlet to the drain
5 Test unit
6 Pressure-reducing valve
7 Stop valve
8 Pressure mixer taps
H Cold water
T Hot water
TH
765ba43218
518361
13
EN

CONNECTION TO THE POWER SUPPLY NETWORK
Before connecting the storage tank to the power supply network, a connection cable with a minimum cross-section of at least
1.5 mm2(H05VV-F 3G 1.5 mm2) for a 3kW-heating element and 2.5 mm2for a 6kW-heating element (H05VV-F 5G 2,5 mm2) must be
installed in it and the protection cover must be removed.
This is done by pulling out the knob on the thermostat axis and unscrewing two screws.
An all-pole disconnect device must be installed in the electric installation to comply with the National Installation Regulations.
Image 4: Removal of heater cover
Image 5: Schemes of electric installations
KEY
1 Connection terminal
2 A thermostat and a bipolar or tripolar thermal
cut-out
3 Heater
L Live conductor
L1 Live conductor
L2 Live conductor
L3 Live conductor
N Neutral conductor
Earthing conductor
L
230 V~
3F Y 230 V~
N
1
A
STB
+°C +°C
TR
ΔT
B
1
R1 R2
R1 R2
R3 R4 R5 R6
R3
2
A1
STB
+°C +°C
TR
ΔT
A2
B1
B2
A3 B3
2
3
1
2
3
L3
N
L1
L2
518361
14
EN

INSTALLATION OF SENSORS
On the upper side of the storage tank there are two sensor tubes for mounting the sensors for regulation of the system connection
of the hot water storage tank to other heating sources. The maximum diameter of the sensors is 8 mm.
WARNING: Before any intervention into the interior of the storage tank disconnect it from the power supply! All
interventions must be carried out by qualified staff only!
Image 6: Installation of sensors
Long sensor tube (lower tank position)
Short sensor tube (upper tank position)
CONNECTION TO ALTERNATIVE
SOURCES OF HEATING
The hot water storage tank enables the water for sanitary use to be heated by alternative sources of energy (e.g. central heating,
solar power etc.) by installing a Heat Exchanger.
Examples of connecting the hot water storage tank to various sources of heating are shown in the drawings below.
Image 7: Connection to solar panels Image 8: Connection to the central heating hot-water system
KEY
1 Hot water storage tank
2 Central heating hot-water system
3 Solar panel
4 Differential thermostat with sensors
(T1, T2, T3, T4)
5 Bypass pump
6 Expansion tank
7 Non-return valve
8 Safety valve
9 Air relief valve
10 Fill/drain valve
11 Reduction valve
12 Drain valve
13 Stop valve
14 Test unit
15 Funnel outlet to the drain
1
4
6
3
9
15
12 8 7 14 11 13
10
5
7
8
T1
T2
1
T1
T35
4
15
12
12
87
7
2
9
141113
518361
15
EN

USE AND MAINTENANCE
The hot water storage tank is ready for use once it has been connected to water and electricity and other heating sources. The
usual main sources for heating domestic water are central heating or solar power; in this case any regulation of water heating is
performed in the heating system.
The built-in electric heating element is designed for backup heating of water only. The temperature is set by turning the knob in a
clockwise direction to reach the desired temperature level.
- Protection against freezing, temperature around 10 °C.
- Water temperature around 35 °C.
- Water temperature around 55 °C.
- Water temperature around 85 °C.
The thermometer shows the in-situ temperature, whereas by turning the knob on the thermostat the water temperature in the
lower part of the storage tank is set. Thus, these two temperatures may vary.
In case of exposure to sub-zero temperatures, the water should be drained from the storage tank thoroughly before the onset of
freezing conditions. Water from the storage tank is drained through the inlet pipe of the storage tank. For this purpose, a special
fitting (T-fitting) with an outlet valve must be mounted between the safety valve and the inlet pipe. Before discharge make sure the
storage tank is disconnected from the power supply, close the inlet of cold water into the storage tank, open the hot water tap on
the connected mixer tap and wait for the water in the storage tank to cool down. After discharging through the inlet pipe there is
still some water left in the storage tank.
The external parts of the water heater may be cleaned with a soft cloth and mild cleaning fluids. Do not use cleaning fluids
containing alcohol or abrasives.
Regular preventive maintenance inspections ensure faultless performance and long life of your storage tank. Tank Warranty is
subject to regular inspections of the wear of the protective anode. The period between individual regular inspections should not be
longer than specified in the Guarantee statement. Inspection should be carried out by an authorised maintenance service provider
recording the inspection on the Guarantee Certificate of the product. During the inspection, the wear of the corrosion protection
anode will be inspected and any limestone built up in the interior of the storage tank, depending on the quality, quantity and
temperature of used water, will be removed as required. After inspecting the storage tank, the maintenance service provider will
also recommend the date of the next inspection according to the ascertained status.
Please do not try to fix any defects of the storage tank on your own. Call the nearest authorised service provider.
518361
16
EN

Type * VLG 200
A1-1G
VLG 200
A3-1G
VLG 300
B1-1G
VLG 300
B2-1G
VLG 300
C1-1G
VLG 300
C1-2G
VLG 400
C1-1G
Energy efficiency class 1) C B C C B B B
Standing loss S 2) [W] 70,8 58,3 88,8 88,8 68 68 71,9
Storage volume [l] 184 190,3 275,5 262 283,7 283,7 396
Rated pressure [MPa (bar)] 0,6 (6); 0,9 (9); 1,0 (10)
Weight/filled with water [kg] 97 / 281 115 / 305 140 / 416 165 / 427 165/449 170/454 230/626
Anti-corrosion protection of tank
Enamelled/Mg anode • / • • / • • / • • / • • / • • / • • / •
Protection class I
Degree of protection IP24
Heat exchanger surface [m2] 2,0 2,3 2,5 4,0 3,45 1,05 + 2,4 6,15
Temperature of the heating medium
in the heat exchanger [°C] < 95
Insulation thickness [mm] 60 110 67 67 75 75 75
Heat loss 2) [kWh/24h] 1,7 1,4 2,1 2,1 1,6 1,6 1,7
Maximum diameter of sensors [mm] ø8
Model VLG 200
A1-1G3
VLG 200
A3-1G3
VLG 300
B1-1G3
VLG 300
B2-1G3
VLG 300
B1-1G6
VLG 300
B2-1G6
Connected load [W] 3000 6000
Voltage [V~] 230 400
Model VLG 300
C1-1G3
VLG 300
C1-2G3
VLG 400
C1-1G3
VLG 300
C1-1G6
VLG 300
C1-2G6
VLG 400
C1-1G6
Connected load [W] 3000 6000
Voltage [V~] 230 400
* If there is no letter G in the type designation, the appliance does not include the electric heater.
1) Commission Regulation EU 812/2013
2) Tested pursuant to EN 12897:2006
TECHNICAL CHARACTERISTICS OF THE APPLIANCE
WE RESERVE THE RIGHT TO ANY MODIFICATIONS NOT AFFECTING THE FUNCTIONALITY OF THE APPLIANCE.
The instructions for use are also available on our website http://www.gorenje.com.
1) directive 812/2013; EN 50440
2) EN 50440
3) Tested pursuant to SIST EN 60379:2005
Type VLG 200 A-G VLG 300 B-G VLG 400 C-G
Use profile XL XL XL
Energy eciency class 1) C C C
Energy eciency of water heating ƞwh 1) [%] 38,1 38,0 38,1
Annual electrical energy consumption 1) [kWh] 4399 4412 4400
Daily electrical energy consumption 2) [kWh] 20,317 20,397 20,328
Set thermostat temperature "eco" "eco" "eco"
Potential safety measures
(assembly, installation, maintenance) Compulsory use of a safety valve with the pressure connection.
Smart value 0 0 0
Storage volume [l] 203 319 449
Mixed water at 40 °C V40 2) [l] 305 508 712
Rated pressure [MPa (bar)] 0,6 (6); 0,9 (9); 1,0 (10)
Weight/filled with water [kg] 63/265 97/397 230/626
Anti-corrosion protection of tank
Enamelled/Mg anode • / • • / • • / •
Protection class I
Degree of protection IP24
Insulation thickness [mm] 60 67 75
Heat loss 3) [kWh/24h] 1,7 2,1 1,7
Heating time from 10 °C to 65 °C [h] 4 25 6 56 4 53
Model VLG 200 A-G3 VLG 300 B-G3 VLG 400 C-G6
Connected load [W] 3000 6000
Voltage [V~] 230 400
518361
17
EN

518361
18

518361
19

VLG 200 - 400 05/2017
518361
