Gorenje TEG 5 - 10 User manual

TEG 5 - 10

2

3
Navodila za uporabo 4
SL
Instructions for Use 10
EN
Gebrauchsanweisung 16
DE
Upute za upotrebu 22
Uputstva za upotrebu 28
Udhëzime për përdorim 34
Упaтства за употребa40
HR BIH
SR
MNE
SQ
MNE
MK

4
SL
OPOZORILA
Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi
fizičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz.
znanjem če so pod nadzorom ali poučeni glede uporabe aparata na varen način
in da razumejo možne nevarnosti.
Otroci se ne smejo igrati z aparatom.
Čiščenja in vzdrževanja aparata ne smejo izvajati otroci brez nadzora.
Vgradnja mora biti izvedena v skladu z veljavnimi predpisi in po navodilih
proizvajalca. Izvesti jo mora strokovno usposobljen monter.
Grelnik je grajen za pretočni (netlačni) sistem priključitve na vodovodno
omrežje!
Pred električno priključitvijo morate grelnik obvezno najprej napolniti z
vodo.
Če boste grelnik vode izključili iz električnega omrežja, morate ob
nevarnosti zamrznitve, vodo iz njega iztočiti.
Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak
o njih obvestite najbližjo pooblaščeno servisno službo.
Naši izdelki so opremljeni z okolju in zdravju neškodljivimi
komponentami in so izdelani tako, da jih lahko v njihovi zadnji
življenjski fazi čim bolj enostavno razstavimo in recikliramo.
Z reciklažo materialov zmanjšujemo količine odpadkov in zmanjšamo
potrebo po proizvodnji osnovnih materialov (na primer kovine), ki
zahteva ogromno energije ter povzroča izpuste škodljivih snovi. Z reciklažnimi
postopki tako zmanjšujemo porabo naravnih virov, saj lahko odpadne dele iz
plastike in kovin ponovno vrnemo v različne proizvodne procese.
Za več informacij o sistemu odlaganja odpadkov obiščite svoj center za
odlaganje odpadkov, ali trgovca, pri katerem je bil izdelek kupljen.

SL
5
Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.
PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE
SKRBNO PREBERETE NAVODILA.
Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta
bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti.
Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med
priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za
to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve
vodnega kamna lahko opravi samo pooblaščena servisna služba.
VGRADNJA
Grelnik vgradite po shemi in tabeli z merami za vgradnjo v prostor, kjer ne zmrzuje,
vendar čim bližje odjemnim mestom. Na steno ga pritrdite s stenskima vijakoma
nominalnega premera minimalno 5 mm.
Glede na vašo potrebo lahko izbirate med nadumivalniškim tipom (TEG 0520 O/A;
TEG 1020 O/A) in podumivalniškim tipom (TEG 0520 U/A; TEG 1020 U/A).
Priključne in montažne mere grelnika [mm]
Nadumivalniška izvedba Podumivalniška izvedba
ABCDE
TEG 0520 O/A 390 264 256 213
TEG 0520 U/A 390 138 256 213
TEG 1020 O/A 471 371 310 265
TEG 1020 U/A 471 196 310 265
D
100
B
A
E
70 G 1/2
G 3/8
100
D
C
A
70
E
140 140

6
SL
PRIKLJUČITEV NA VODOVODNO
OMREŽJE
Grelnik je grajen za pretočni (netlačni) sistem priključitve. Ta sistem omogoča odjem
vode samo na enem odjemnem mestu. Priključitev je potrebno izvesti v skladu s
shemo vodovodnega priključka.
Za pretočni sistem priključitve morate vgraditi ustrezno mešalno baterijo. Za
nadumivalniško izvedbo potrebujete nadumivalniško pretočno baterijo, za
podumivalniško izvedbo pa podumivalniško pretočno baterijo. Dovod in odvod vode
sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro,
odvod tople vode pa rdeče. Na dotočno cev pred mešalno baterijo je potrebno
obvezno vgraditi nepovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju
zmanjka vode. Če tlak v vodovodnem omrežju presega 5 barov, morate pred
mešalno baterijo vgraditi še redukcijski ventil.
Pri izbiri pretočne mešalne baterije namenite posebno pozornost podatku
proizvajalca o padcih tlaka zaradi uporov, ki nastopajo pri pretoku vode skozi
mešalno baterijo. Pri popolnoma odprtem iztočnem ventilu ta ne sme presegati 0,2
bara. Na izlivno cev mešalne baterije prav tako ne smete priključiti nobene naprave
na vodni pogon ali vodnega razpršilca, ki bi lahko povzročil povečanje tlaka v kotlu
grelnika. Če se ne boste držali teh napotkov, lahko pride med obratovanjem do
poškodbe grelnika.

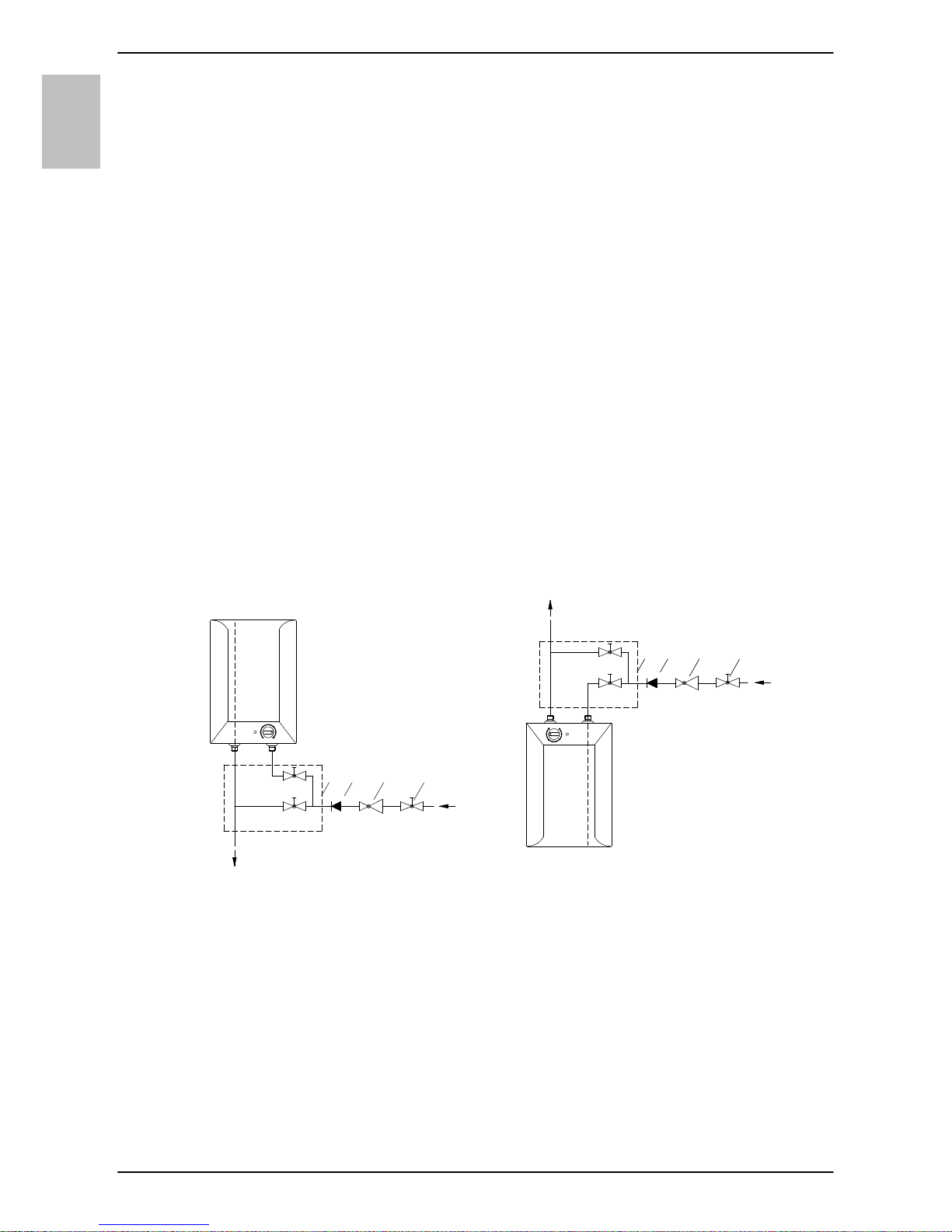

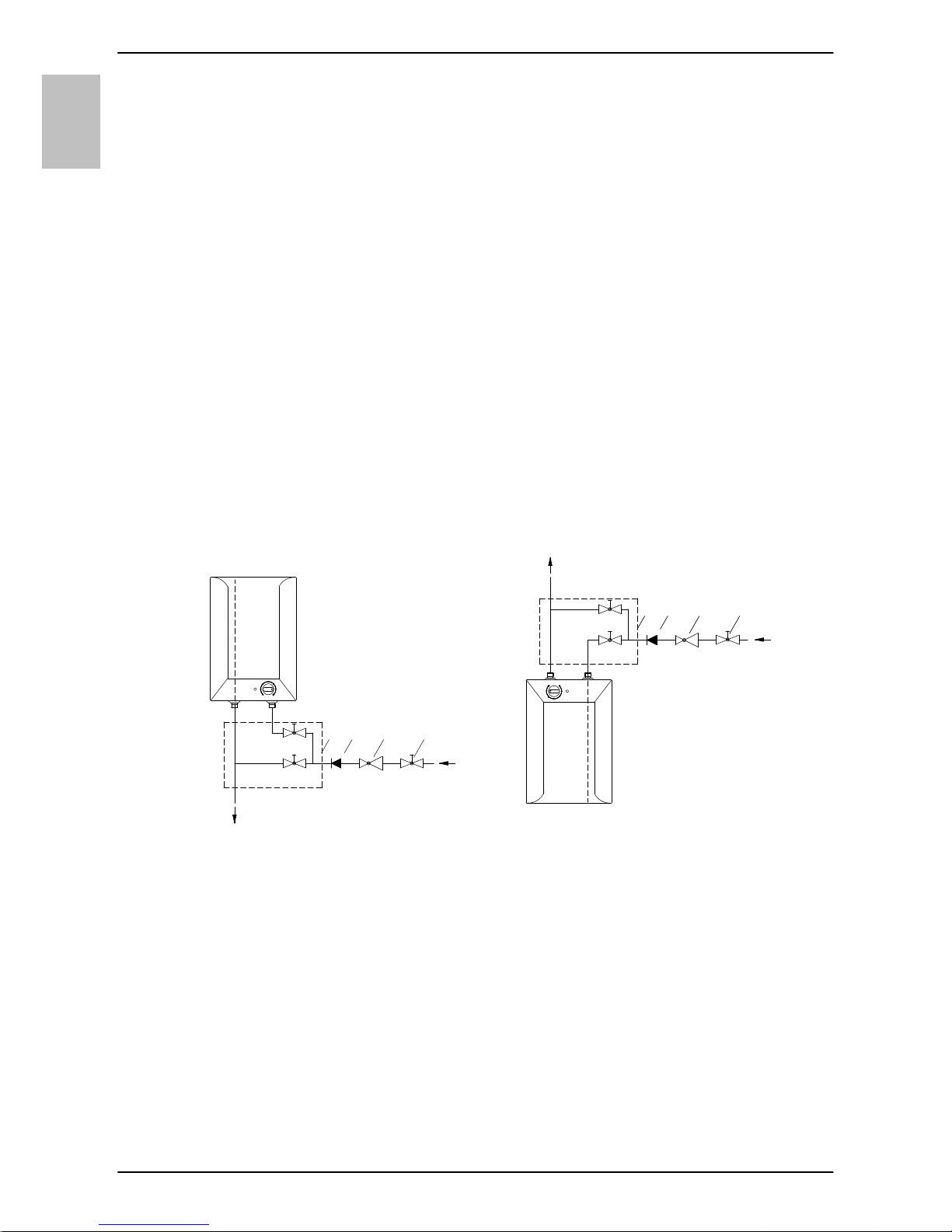

Nadumivalniška izvedba Podumivalniška izvedba
T
H4a 3 12
T
H
43 12
Legenda:
1 - Zaporni ventil
2 - Redukcijski ventil
3 - Nepovratni ventil
4 - Pretočna mešalna baterija -
nadumivalniška
4a - Pretočna mešalna baterija -
podumivalniška
H - Hladna voda
T - Topla voda

SL
7
Pred električno priključitvijo morate grelnik obvezno napolniti z vodo. Pri prvi polnitvi
odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče
skozi izlivno cev mešalne baterije. Če grelnika ob priključitvi ne boste napolnili z
vodo, bo ob prvem vklopu prišlo do poškodbe toplotne varovalke in grelnik sploh ne
bo deloval.
PRIKLJUČITEV NA ELEKTRIČNO
OMREŽJE
Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za
električne napeljave. V električni inštalaciji mora biti vgrajena priprava za ločitev vseh
polov. Grelnik priključite na električno omrežje preko priključnega kabla. Če želite
vgrajeni kabel nadomestiti z novim, daljšim, lahko vgrajeni kabel odstranite, novega
pa pritrdite v kabelsko uvodnico ter žice kabla privijačite v priključno sponko. Da to
lahko storite morate najprej sneti plastično oblogo grelnika.
To storite tako, da najprej odstranite ploščico (velja za modele z vstavno ploščico), ki
je vstavljena v sprednjo stran plastične obloge. Ploščico sprostite na ta način, da v
režo med vstavno ploščico in plastično oblogo najprej ob gumbu termostata nato pa
še na strani nasproti gumba previdno porinete izvijač. Ko ploščico sprostite na obeh
straneh, jo lahko odstranite z roko. Nato odstranite gumb termostata in odvijete
pritrdilni vijak pod gumbom. Nazadnje odvijačite še vse vijake za pritrditev plastične
obloge in oblogo odstranite.
Legenda:
1 - Termostat
2 - Toplotna varovalka
3 - Grelo
4 - Kontrolna svetilka
5 - Priključna sponka
L - Fazni vodnik
N - Nevtralni vodnik
- Zaščitni vodnik

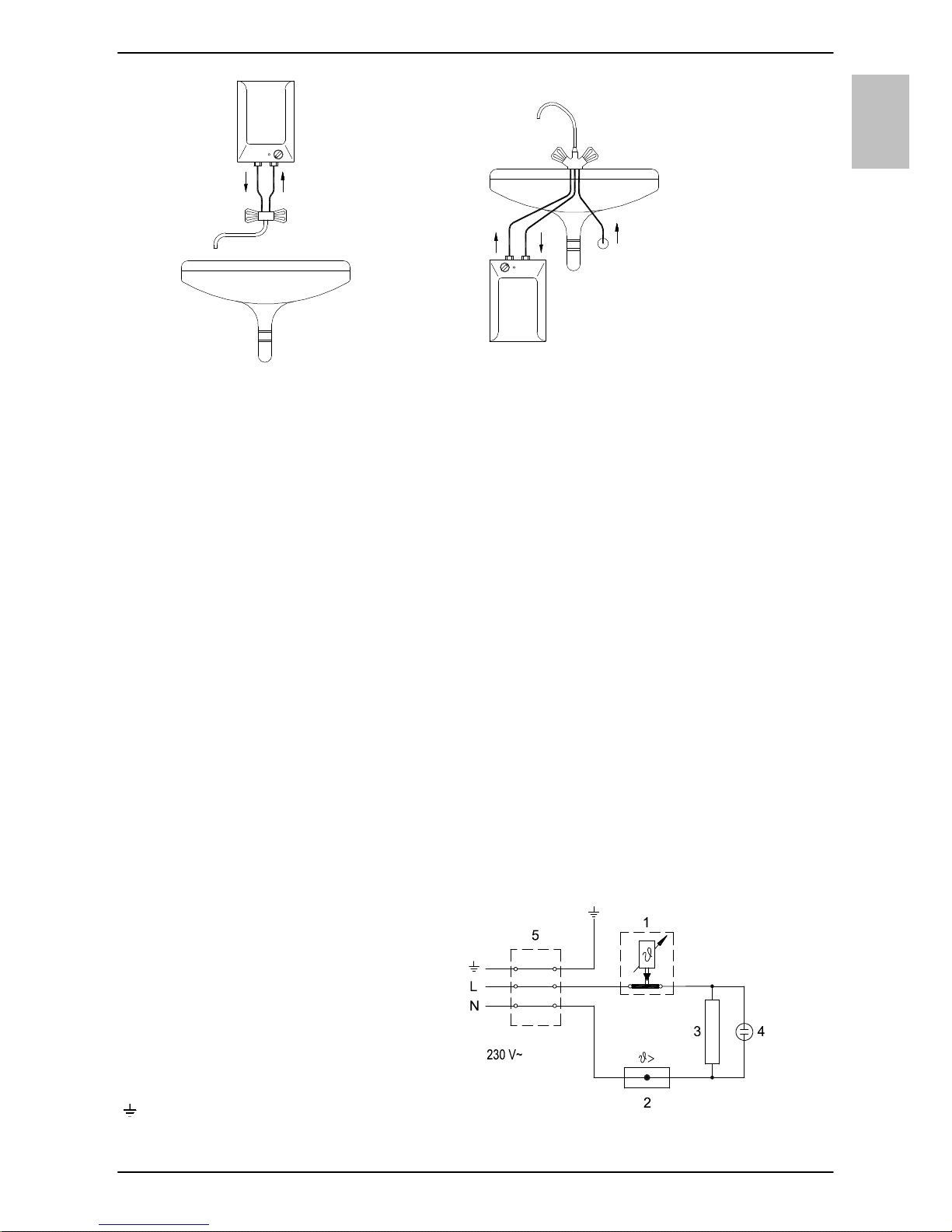

Shema električne vezave

8
SL
OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik
obvezno izključiti iz električnega omrežja!
UPORABA IN VZDRŽEVANJE
Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.
Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate
željeno temperaturo vode do 75 °С. Priporočamo nastavitev gumba na položaj "e".
Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 41 °С pri
TEG 0520 oz. približno 35 °С pri TEG 1020, izločanje vodnega kamna in toplotna
izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo (poz. II - 55 °C in III -
75 °C). Delovanje električnega grela pokaže kontrolna svetilka, ki sveti vse dokler se
voda v grelniku ne segreje do izbrane temperature ali do namenskega izklopa. V
grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz
cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja
vode ne morete preprečiti, temveč baterijo lahko pokvarite.
Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred
zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na
položaj " ". Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode pri približno 9 °С.
Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve
vodo iz njega iztočiti Voda iz grelnika se izprazni skozi dotočno/odtočno cev grelnika.
Zunanjost grelnika čistite z blagimi tekočimi čistili. Ne uporabljajte razredčil in grobih
čistilnih sredstev.
Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko
dobo grelnika. Prvi pregled naj pooblaščena servisna služba opravi približno dve leti
po priključitvi. Ob pregledu se po potrebi očisti vodni kamen, ki se glede na kakovost,
količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna
služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi
datum naslednje kontrole.
Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o
njih obvestite najbližjo pooblaščeno servisno službo.

SL
9
TEHNIČNE LASTNOSTI APARATA
* pozicija termostata na oznaki "e" ustreza pri 41 °C pri TEG 0520 oz. 35 °C pri TEG 1020
1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440
PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA
FUNKCIONALNOST APARATA.
Navodila za uporabo so na voljo tudi na naših spletnih straneh
http://www.gorenje.com .
Tip TEG 0520 O/A TEG 0520 U/A TEG 1020 O/A TEG 1020 U/A
Določeni profil obremenitve XXS XXS XXS XXS
Razred energijske učinkovitosti AAAA
Energijska učinkovitost
pri ogrevanju vode (ƞwh) 1) [%] 35,2 35 35,3 35,1
Letna poraba
električne energije 1) [kWh] 525 527 523 525
Dnevna poraba
električne energije 2) [kWh] 2,475 2,49 2,464 2,477
Nastavitev temperature termostata e *
Vrednost "smart" 0000
Prostornina [l] 5,5 5,7 9,8 9,9
Masa / napolnjen z vodo [kg] 3,5 / 8,5 4 / 14
Priključna moč [W] 2000
Napetost [V~] 230
Razred zaščite I
Stopnja zaščite IP24
Čas segrevanja od 10 °С do 65 °С[min] 10 20
Mere embalaže [mm] 215x265x425 275x320x500

10
EN
WARNINGS
The appliance may be used by children older than 8 years old, elderly
persons and persons with physical, sensory or mental disabilities or lacking
experience and knowledge, if they are under supervision or taught about safe
use of the appliance and if they are aware of the potential dangers.
Children should not play with the appliance.
Children should not clean or perform maintenance on the appliance
without supervision.
Installation should be carried out in accordance with the valid regulations
and according to the instructions of the manufacturer and by qualified staff.
The water heater is constructed for cross-flow (non-pressure) system of
installation!
Before connecting it to the power supply, the water heater must be filled
with water!
If the heater is to be disconnected from the power supply, please drain any
water from the heater to prevent freezing.
Please do not try to fix any defects of the water heater on your own. Call
the nearest authorised service provider.
Our products incorporate components that are both environmentally
safe and harmless to health, so they can be disassembled as easily as
possible and recycled once they reach their final life stage.
Recycling of materials reduces the quantity of waste and the need for
production of raw materials (e.g. metals) which requires a substantial
amount of energy and causes release of harmful substances. Recycling
procedures reduce the consumption of natural resources, as the waste parts
made of plastic and metal can be returned to various production processes.
For more information on waste disposal, please visit your waste collection
centre or the store where the product was purchased.

EN
11
Dear buyer, thank you for purchasing our product.
Prior to the installation and first use of the electric water
heater, please read these instructions carefully.
This water heater has been manufactured in compliance with the relevant standards
and tested by the relevant authorities as indicated by the Safety Certificate and the
Electromagnetic Compatibility Certificate. The technical characteristics of the product
are listed on the label affixed between the inlet and outlet pipes. The installation must
be carried out by qualified staff. All repairs and maintenance work within the water
heater, e.g. lime removal, must be carried out by an authorised maintenance service
provider.
INSTALLATION
The water heater shall be built in according to the drawing and table with dimensions
in a premise where there is no frost, as close as possible to the water outlets. It has
to be fitted to the wall using appropriate wall screws with a minimum diameter of 5
mm.
With regard to the needs, you can chose execution above the sink (TEG 0520 O/A;
TEG 1020 O/A) or an execution under the sink (TEG 0520 U/A; TEG 1020 U/A).
Connection and installation dimensions of the water heater [mm
Execution above the sink Execution under the sink
ABCDE
TEG 0520 O/A 390 264 256 213
TEG 0520 U/A 390 138 256 213
TEG 1020 O/A 471 371 310 265
TEG 1020 U/A 471 196 310 265
D
100
B
A
E
70 G 1/2
G 3/8
100
D
C
A
70
E
140 140

12
EN
CONNECTION TO THE WATER SUPPLY
The water heater is constructed for cross-flow (non-pressure) system of installation.
This system enables supply of water only at one outlet point. The connection must be
performed correspondingly to the diagram of the water supply.
For cross-flow system of installation an adequate mixing tap must be purchased. For
the execution above sink is needed a mixing tap above sink, and for execution under
the sink the mixing tap under the sink. Inlet of cold water is marked with blue colour
and the outlet of hot water is marked with red colour. Upon the inlet pipe before the
mixing tap it is mandatory to built-in a non-return valve preventing the running of
water of the tank if the water in the network runs short. If the pressure in water supply
network surpasses 5 bar, before the mixing tap also a reduction valve must be built
in.
By choice of the cross-flow mixing tap, particular attention must be paid to the data of
supplier about reduction of pressure by the resistance appearing by flow of water
through the mixing tap. By entirely open outlet valve this must not surpass 0,2 bar. To
the outlet pipe of mixing tap no device driven by water or spray nozzle may be
connected, which could cause the increase of pressure in the tank of the water
heater. If these instructions shall not be respected during the operation, a damage of
the heater may occur.
Execution above the sink Execution under the sink
T
H4a 3 12
T
H
43 12
Legend:
1 - Closing valve
2 - Pressure reduction valve
3 - Non-return valve
4 - Cross-flow mixing tap - above sink
4a - Cross-flow mixing tap - under sink
H - Cold water
T - Hot water

EN
13
Prior to the electric connection, the heater must be obligatorily filled with water. By
first filling the faucet for the hot water upon the mixing tap must be opened. The
heater is filled with water when the water starts to run through the outlet pipe of the
mixing tap. If the heater at connection would not be filled with water, at first switching-
on the damage of thermal fuse shall occur and the heater shall not operate at all.
CONNECTING THE WATER HEATER TO
THE POWER SUPPLY NETWORK
Connection of the water heater to the electric network must be performed according
to standards for electric installation. The heater shall be connected to electric power
supply over electric cable with plug. If the built-in cable shall be replaced with a new
longer, the built-in cable may be removed and the new connecting cable inserted
where the cable wires shall be screwed to the connection terminal. In order to do this
the plastic lining of the water heater must be removed. This is done so that at first the
plate is removed, inserted in the front side of the plastic lining. The plate is released
so that in the slot between the inserted plate and the plastic lining at first at the
thermostat knob and on the side in front of the knob cautiously a screwdriver is
pushed in. When the plate is released at both sides, it can than be removed by hand.
Than the thermostat knob is removed and the screw under the knob is unscrewed. At
last also all four screws for fixing of plastic lining are unscrewed and the lining
removed.
Legend:
1 - Thermostat
2 - Thermal cut-off
3 - Electric heating element
4 - Pilot lamp
5 - Connection terminal
L - Live conductor
N - Neutral conductor
- Earthing conductor
Electric installation

14
EN
CAUTION: Before any intervention into the interior of the water heater,
disconnect it from the power supply network! This intervention may only be
performed by a trained professional!
OPERATION AND MAINTENANCE
After connecting to the water and power supply, the heater is ready for use. By
turning the knob of thermostat at the front side of the protecting cover, the wished
temperature of water 75 °C is chosen. We recommend the adjustment of the knob to
the position "e". Such an adjustment is the most economic, with it the temperature of
water shall be approximately 41 °C in case of TEG 0520 or 35 °C in case of TEG
1020, the excretion of lime-stone and thermal loss shall be smaller as by adjustment
to higher temperature (poz. II - 55 °C in III - 75 °C).
The operation of electric immersion heaters is shown by pilot light which is lit during
the time until the water in the heater is heating to the chosen temperature or to the
intended switch off. During the heating the volume of water in the heater is
increasing, which causes the dropping of water from the mixing valve. By strong
squeezing of the mixing valve the dropping can not be stopped but the mixing valve
can be damaged.
When the heater shall not be used during a longer time, its contents must be
protected against freezing so that the electricity shall not be switched off, but the
thermostat knob shall be adjusted to the position " ". With this adjustment the heater
shall maintain the water temperature by approximately 9 °C. But when the heater is
switched-off the electric network, at risk for freezing, the water must be emptied from
it. Water from the heater is drained through the inlet/outlet pipe of the heater.
The outside of the heater is cleaned by mild solution of detergent. The solvents or
rough cleaning means should not be used. By regular service check impeccable
operation shall be assured and a long lifetime of the heater. The first check must be
performed by authorised service workshop after approximately two years after the
first connection. At check, it necessary lime stone must be cleaned which with regard
to the quality, quality and temperature of the water used is gathered in the inside of
the water heater. Service workshop shall after check recommend also the date of
next check.
Never try to repair any possible faults of the heater by yourself, but inform
about it the nearest authorised service workshop.

EN
15
TECHNICAL PROPERTIES OF THE
APPLIANCE
* The "e" position of the regulation knob corresponds to a water temperature of approx. 41 °C by TEG 0520
and 35 °C by TEG 1020
1) EU Regulation 812/2013; EN 50440
2) EN 50440
WE RESERVE THE RIGHT TO MAKE CHANGES THAT DO NOT IMPAIR THE
FUNCTIONALITY OF THE DEVICE.
The user manual can also be found at our website http://www.gorenje.com .
Type TEG 0520 O/A TEG 0520 U/A TEG 1020 O/A TEG 1020 U/A
Declared load profile XXS XXS XXS XXS
Energy efficiency class 1) AAAA
Water heating energy efficiency
(ƞwh) 1) [%] 35,2 35 35,3 35,1
Annual electricity consumption 1) [kWh] 525 527 523 525
Daily electricity consumption 2) [kWh] 2,475 2,49 2,464 2,477
Thermostat temperature settings e *
Value of "smart" 0000
Volume [l] 5,5 5,7 9,8 9,9
Weight / Filled with water [kg] 3,5 / 8,5 4 / 14
Power of electrical heater [W] 2000
Voltage [V~] 230
Protection class I
Degree of protection IP24
Heating time from 10 °С to 65 °С[min] 10 20
Packaging dimensions [mm] 215x265x425 275x320x500

16
DE
HINWEISE
Das Gerät kann von Kindern ab 8 Jahren und Personen mit begrenzten
physischen, sinnlichen und psychischen Fähigkeiten oder mit ungenügend
Erfahrungen bzw. Kenntnis benutzt werden, falls sie dabei kontrolliert werden
oder über die sichere Anwendung des Gerätes belehrt worden sind und dass
sie die eventuelle damit verbundene Gefahr verstehen.
Kinder dürfen mit dem Gerät nicht spielen.
Kinder dürfen das Gerät nicht reinigen oder warten, wenn sie dabei nicht
von einer befähigten Person kontrolliert werden.
Die Installation ist nach den gültigen Vorschriften und nach Anweisungen
des Herstellers auszuführen. Die Installation darf nur ein fachlich ausgebildeter
Installateur ausführen.
Der Warmwasserbereiter ist für ein Durchfluss-Anschlusssystem (ohne
Druck) gefertigt!
Bevor Sie den Warmwasserbereiter ans Stromnetz anschließen, ist er
unbedingt mit Wasser zu füllen!
Sollten Sie den Warmwasserbereiter vom Stromnetz trennen, müssen Sie
im bei Frostgefahr das Wasser aus dem Kessel entleeren.
Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen,
wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst.
Unsere Produkte bestehen aus den umgebungs- und
gesundheitsfreundlichen Bauteilen. Die entsprechende Bauweise der
Produkte ermöglicht, dass sie am Ende der Lebensdauer einfach
demontiert und rezykliert werden können.
Durch die Rezyklierung der Materialien werden die Menge der Abfälle
und der Bedarf an der Produktion der Grundstoffe (z.B. Metalle) mit enormem
Energieverbrauch und erheblicher Emission der Schadstoffe vermindert.
Folglich werden auch die natürlichen Ressourcen bewahrt, denn die Abfallteile
aus Kunststoff und Metall können in den verschiedenen Produktionsverfahren
wieder verwendet werden.
Für mehr Informationen über das System der Abfallbeseitigung fragen Sie Ihr
Zentrum zur Entsorgung von Abfällen oder den Verkäufer, bei welchem Sie das
Produkt gekauft haben.

DE
17
Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt
erworben haben.
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch,
bevor Sie den Warmwasserbereiter installieren und in Betrieb
nehmen.
Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen
Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit
einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische
Kompatibilität versehen. Seine technischen Eigenschaften sind auf der
Anschriftentafel angegeben, die zwischen den beiden Anschlussrohren angeklebt ist.
Den Warmwasserbereiter darf ein nur dafür befähigter Fachmann an das Wasser-
und Elektronetz anschließen. Eingriffe in das Innere zur Reparatur, Beseitigung des
Wassersteines darf nur bevollmächtigter Kundendienst ausführen.
INSTALLATION
Der Warmwasserbereiter ist entsprechend seinen Einbaumassen gemäß Schema
und Tabelle in einen Raum, in dem keine Gefriertemperaturen herrschen, jedoch in
nächster Nähe zur Entnahmestelle einzubauen. Er ist mittels Wandschrauben mit
Nominaldurchmesser von mindestens 5 mm an der Wand zu befestigen.
Je nach Bedarf können Sie zwischen Typen für oberhalb (TEG 0520 O/A; TEG 1020
O/A) und unterhalb des Waschbeckens (TEG 0520 U/A; TEG 1020 U/A) wählen.
Anschluss- und Montagedimensionen des Warmwasserbereiters [mm]
Oberhalb des Waschbeckens Unterhalb des Waschbeckens
ABCDE
TEG 0520 O/A 390 264 256 213
TEG 0520 U/A 390 138 256 213
TEG 1020 O/A 471 371 310 265
TEG 1020 U/A 471 196 310 265
D
100
B
A
E
70 G 1/2
G 3/8
100
D
C
A
70
E
140 140

18
DE
WASSERANSCHLUSS
Der Warmwasserbereiter ist für ein Durchfluss-Anschlusssystem (ohne Druck)
gefertigt. Dieses System ermöglicht die Wasserentnahme nur an einer Stelle. Der
Anschluss ist im Einklang mit der dafür vorgesehenen Skizze auszuführen.
Für das Durchflusssystem ist eine entsprechende Mischbatterie notwendig. Je nach
Typ des Warmwasserbereiters benötigen Sie eine Durchflussbatterie für oberhalb
oder eine für unterhalb des Waschbeckens. Zulauf und Abfluss des Wassers sind an
den Heizkörperrohren farblich gekennzeichnet. Der Kaltwasserzulauf ist blau und der
Abfluss des Warmwassers mit rot angegeben. Am Zulaufrohr ist vor der
Mischbatterie unbedingt ein Rückschlagventil einzubauen, das das Auslaufen des
Wassers aus dem Kessel verhindert, wenn kein Wasser im System ist. Wenn der
Druck im Wasserleitungssystem höher als 5 Bar ausmacht, ist vor die Mischbatterie
noch ein Reduktionsventil anzubringen.
Bei der Auswahl der Mischbatterie sollten Sie besonders auf die Angaben des
Herstellers im Zusammenhang mit dem Druckabfall durch die Widerstände achten,
die beim Durchfluss des Wassers durch die Mischbatterie entstehen. Bei vollständig
geöffnetem Auslaufventil darf dieser 0,2 Bar nicht übersteigen. Am Abflussrohr der
Mischbatterie darf auch kein Gerät mit Wasserantrieb oder Wasserdiffusor
angeschlossen werden, die eine Druckerhöhung im Heizkessel verursachen könnten.
Wenn diese Hinweise nicht eingehalten werden, können bei der Inbetriebnahme
Schäden am Warmwasserbereiter auftreten.
Oberhalb des Waschbeckens Unterhalb des Waschbeckens
T
H4a 3 12
T
H
43 12
Legende:
1 - Absperrventil
2 - Druckminderventil
3 - Rückflußventilverhinderer
4 - Die Einlochmischbatterie - oberhalb
4a - Die Einlochmischbatterie - unterhalb
H - Kaltwasser
T - Warmwasser

DE
19
Vor Anschluss an das Elektronetz ist der Warmwasserbereiter unbedingt mit Wasser
zu füllen. Bei der ersten Füllung öffnen Sie den Warmwasserlauf der Mischbatterie.
Der Warmwasserbereiter ist voll, wenn Wasser aus dem Auslaufrohr der
Mischbatterie läuft. Wenn Sie versäumen, den Warmwasserbereiter beim Anschluss
mit Wasser zu füllen, wird beim ersten Gebrauch die Heizsicherung beschädigt und
der Warmwasserbereiter funktioniert nicht.
ELEKTRISCHER ANSCHLUSS
Der Anschluss an das Elektronetz hat im Einklang mit den Vorschriften für den
Anschluss an elektrische Leitungen zu erfolgen. Der Warmwasserbereiter wird über
das Anschlusskabel mit dem Stecker an das Elektronetz angeschlossen. Wenn Sie
das installierte Kabel mit einem neuen, längeren Kabel ersetzen möchten, so ist das
eingebaute Kabel zu beseitigen und das neue in die Kabeleinführung und die
Kabeldrähte in die Anschlussklemme zu fixieren. Dafür muss zuvor die
Kunststoffverkleidung des Warmwasserbereiters abgenommen werden. Um die
Verkleidung zu entfernen, nehmen Sie zuerst die an der Vorderseite der Verkleidung
angebrachte Platte ab. Die Platte lockern Sie, wenn Sie in den Schlitz zwischen
Platte und Schutzdeckel zuerst am Thermostatknopf und danach gegenüber vom
Knopf vorsichtig einen Schraubenschlüssel einführen. Wenn die Platte an beiden
Seiten gelockert ist, kann sie mit der Hand abgenommen werden. Danach nehmen
Sie den Thermostatknopf ab und entfernen die Befestigungsschraube unter dem
Knopf. Zuletzt schrauben Sie noch alle vier Befestigungsschrauben ab und die
Verkleidung kann abgenommen werden.
Zeichenerklärung:
1 - Thermostat
2 - Heizsicherung
3 - Heizstab
4 - Kontrolllampe
5 - Anschlussklemme
L - Phasenleiter
N - Neutraler Leiter
- Schutzleiter
Schema für den Anschluss an die Elektroleitung

20
DE
VORSICHT: Vor jedem Eingriff in den Warmwasserbereiter müssen Sie den
Strom ausschalten! Das darf nur von einem qualifizierten Fachmann ausgeführt
werden!
GEBRAUCH UND WARTUNG
Nachdem Sie den Warmwasserbereiter an die Wasserleitung und das Elektronetz
angeschlossen haben, ist der Warmwasserbereiter betriebsbereit.
Durch Drehen des auf der Frontseite des Schutzdeckels angebrachten
Thermostatknopfes wählen Sie die gewünschte Wassertemperatur zwischen 25 °C
und 75 °C. Wir empfehlen die Einstellung des Knopfes auf die Position "e"; dies ist
die sparsamste Einstellung, bei der die Wassertemperatur ungefähr 41 °C bei TEG
0520 bzw. 35 °C bei TEG 1020 beträgt, Verkalkung und Wärmeverlust sind dabei
geringer als bei höheren Temperaturregelung (Pos. II 55 °C und III 75 °C).
Der Betrieb des Warmwasserbereiters wird durch eine Kontrolllampe angezeigt, die
solange leuchtet, bis das Wasser im Gerät die gewünschte Temperatur erreicht hat
oder der Warmwasserbereiter abgeschaltet wird. Durch das Erhitzen wird das
Volumen des Wassers im Gerät vergrößert, was dazu führt, dass das
Mischbatterierohr anfängt zu tropfen. Durch starkes Anziehen der Mischbatterie hört
das Tropfen nicht auf, sondern wird nur die Mischbatterie beschädigt. Sollte der
Warmwasserbereiter längere Zeit nicht in Betrieb sein, schützen Sie den Inhalt vor
dem Einfrieren, indem Sie den Thermostatknopf auf die Position " " stellen. Bei
dieser Einstellung hält der Warmwasserbereiter die Wassertemperatur bei ungefähr
9°C. Sollten Sie den Warmwasserbereiter ausschalten, müssen Sie bei Frost das
Wasser ablassen.
Die Außenwände des Warmwasserbereiters reinigen Sie mit einer milden
Waschmittellösung. Verwenden Sie keine Verdünnungsmittel oder grobe
Waschmittel. Durch regelmäßigen Service werden Sie eine einwandfreie Funktion
und lange Lebensdauer des Warmwasserbereiters erhalten. Die erste Kontrolle sollte
zwei Jahre nach dem ersten Anschluss ein beauftragter Kundendienst ausführen. Bei
der Kontrolle soll die Abnutzung der Korrosionsschutzanode geprüft und nach Bedarf
der Kalk entfernt werden. Die Kalkmenge im Inneren des Warmwasserbereiters
hängt von der Wasserqualität, - menge und - temperatur ab. Der Kundendienst wird
Ihnen nach der Kontrolle des Warmwasserbereiters auf Grund des festgestellten
Zustands das Datum der nächsten Kontrolle empfehlen.
Wir bitten Sie, eventuelle Störungen des Warmwasserbereiters nicht selber zu
reparieren, sondern den nächstgelegenen Kundendienst zu informieren.
