Graf CARAT XL Series User manual

CARAT XL
DE
Einbau-/ Montage-/ und Wartungsanleitung für
Graf CARAT XL Klärbehälter
>> Seite 1-9
EN
Installation and maintenance instructions for
GRAF wastewater tank Carat XL
>> Page 10-18
FR
Notice de montage et d’entretien des Cuves de
décantation GRAF série Carat XL
>> Page 19-28
ES
Instrucciones para montaje y mantenimiento del tanque
de aclarado GRAF de la serie Carat XL
>> Página 29-37

Otto Graf GmbH
Kunststofferzeugnisse
Carl-Zeiss-Str. 2-6
D-79331 Teningen
Tel.: [phone]
Fax: [phone]
[email protected]
www.graf-online.de

[email protected]
www.graf.info
1 / 37
Einbau-/ Montage-/ und Wartungsanleitung für
GRAF Carat XL Klärbehälter
Carat XL
Klärbehälter ohne Tankdom
8.500 L
10.000 L
Best.-Nr. 370028
Best.-Nr. 370029
Tankdom
Maxi
Mini
Best.-Nr. 371014
Best.-Nr. 371015
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher
Garantieanspruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie separate in der
Transportverpackung beiliegende
Einbauanleitungen.
Eine Überprüfung der Behälter auf
eventuelle Beschädigungen hat
unbedingt vor dem Versetzen in
die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
2. EINBAUBEDINGUNGEN 3
3. TECHNISCHE DATEN 4
4. AUFBAU TANK 5
5. EINBAU UND MONTAGE 5
5.1 Baugrund 6
5.2 Baugrube 6
5.3 Einsetzen und Verfüllen 7
5.4 Anschlüsse legen 7
6. TANKDOM UND TELESKOP-DOMSCHACHT
MONTIEREN 8
6.1 Tankdom montieren 8
6.2 Teleskop – Domschacht montieren 8
6.3 Teleskop – Domschacht begehbar 8
6.4 Teleskop – Domschacht PKW befahrbar 8
6.5 Teleskop – Domschacht LKW befahrbar 9
6.6 Montage Zwischenstück 9
7. INSPEKTION UND WARTUNG 9

[email protected]
www.graf.info
2 / 37
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.
Besonders bei Begehung der Behälter ist eine 2. Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Bei dem Einstieg in den Behälter ist dieser auf jeden Fall
zu entleeren. Auf keinen Fall darf in den Behälter
eingestiegen werden, wenn dieser noch gefüllt ist!
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen
ist immer die Gesamtanlage außer Betrieb zu setzen und
gegen unbefugtes Wiedereinschalten zu sichern.
Der Behälterdeckel ist stets, außer bei Arbeiten im
Behälter, verschlossen zu halten, ansonsten besteht
höchste Unfallgefahr. Der bei Anlieferung montierte
Regenschutz ist nur eine Transportverpackung und nicht
begehbar und nicht kindersicher, er muss umgehend nach
Anlieferung gegen eine geeignete Abdeckung
ausgetauscht werden (Teleskop-Domschacht mit
entsprechender Abdeckung)! Es sind nur Original GRAF –
Abdeckungen oder von Fa. GRAF schriftlich freigegebene
Abdeckungen zu verwenden.
Die Firma GRAF bietet ein umfangreiches Sortiment an
Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden
können. Die Verwendung anderer Zubehörteile kann dazu führen, dass die Funktionsfähigkeit der Anlage
beeinträchtigt und die Haftung für daraus entstandene Schäden aufgehoben wird.

[email protected]
www.graf.info
3 / 37
2. Einbaubedingungen
Überdeckungshöhen mit Teleskop Domschacht im
Grünbereich
Überdeckungshöhen mit Zwischenstück und
Teleskop Domschacht maximal
Es wird empfohlen, generell eine Drainage
einzubauen.
Überdeckungshöhen mit Teleskop Domschacht
Guss (mit Gussabdeckung Klasse B) im PKW
befahrenen Bereich (Belastung bis 3,5 t).
Überdeckungshöhen mit Teleskop Domschacht
LKW (Abdeckung Klasse D – bauseits zu stellen)
im LKW befahrenen Bereich (Belastung bis 12 to,
ohne Grund- und Schichtenwasser).
Die Tanks dürfen nur bedingt ins Grundwasser
eingebaut werden. Ist zu erwarten, dass
Grundwasser auch nur gelegentlich höher
ansteigt, als in der nebenstehenden Abbildung
gezeigt, ist dieses durch eine Drainage abzuleiten.
Es wird empfohlen, generell eine Drainage
einzubauen.
max. 2000
>800 <2000
>800 <2000
>800 <1800

[email protected]
www.graf.info
4 / 37
3. Technische Daten
Carat XL mit Tankdom MAXI
Carat XL mit Tankdom MINI
Tank 8.500 Liter 10.000 Liter
Art.-Nr. 370005 370006
Gewicht 380 kg 456 kg
L 3500 mm 3520 mm
B 2040 mm 2240 mm
H 2085 mm 2285 mm
Hges* 2695 mm / 2375 mm** 2895 mm / 2575 mm**
* Hges – Gesamthöhe
** mit Tankdom Mini

[email protected]
www.graf.info
5 / 37
4. Aufbau Tank
Deckel
Teleskop-Domschacht (um 5° neigbar)
Profildichtung
Tankdom (um 360° drehbar)
Dichtung Tank - Tankdom
Erdtank Carat XL
5. Einbau und Montage
Erdreich
Teleskop-Domschacht
verdichteter Unterbau
Umhüllung (Rundkornkies max. Körnung 8/16)
Deckschicht
Erdtank Carat XL
Betonschicht bei PKW / LKW befahrenen
Flächen

[email protected]
www.graf.info
6 / 37

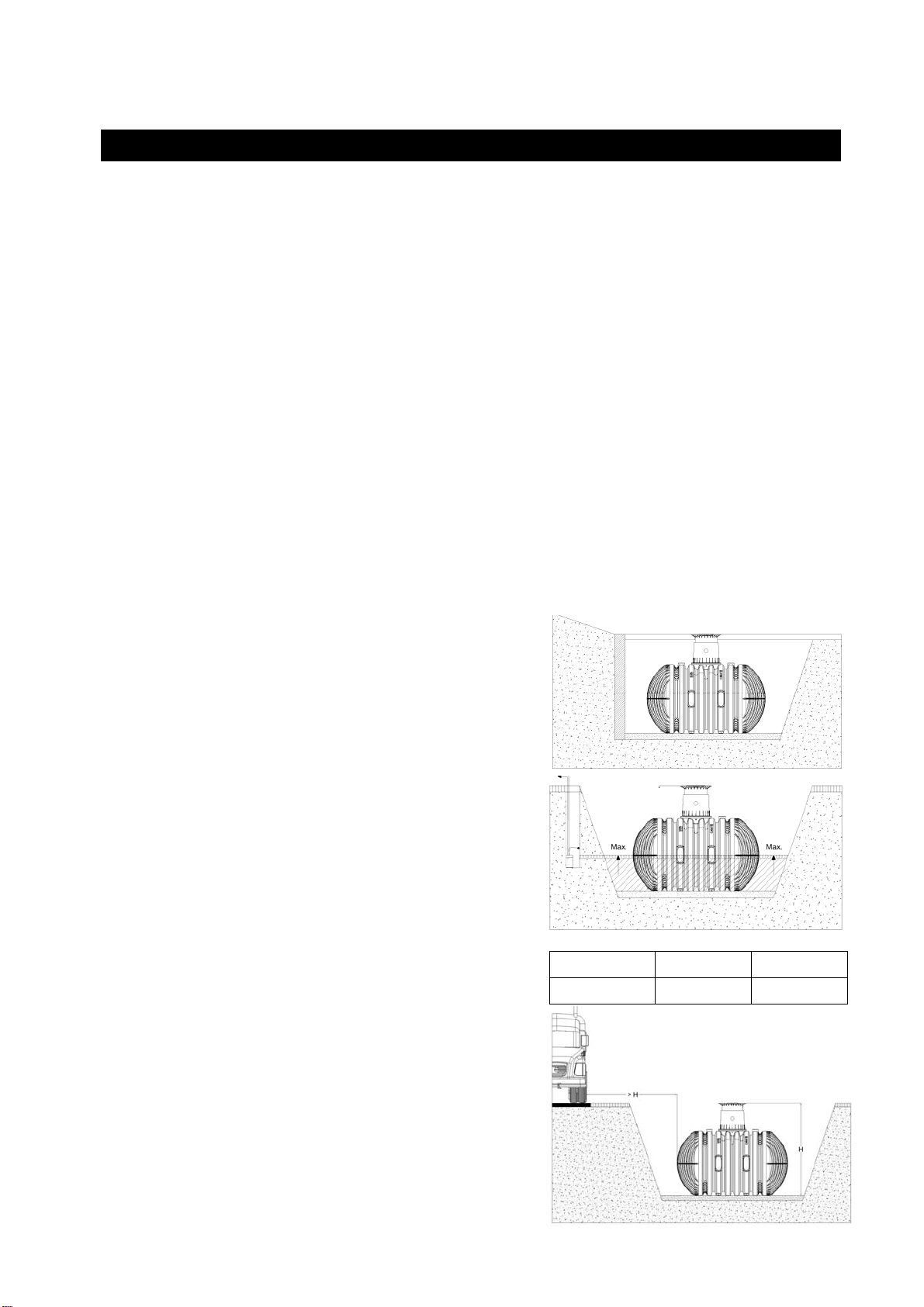

5. Einbau und Montage
5.1 Baugrund
Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:
Die bautechnische Eignung des Bodens nach DIN 18196
Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes
Auftretende Belastungsarten, z. B. Verkehrslasten
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen
Bauamt angefordert werden.
5.2 Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um 500 mm überragen, der Abstand zu festen Bauwerken muss mind. 1000 mm betragen.
Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine
ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (siehe Punkt 2 -
Einbaubedingungen) über dem Behälter nicht überschritten wird. Für die ganzjährige Nutzung der Anlage
ist eine Installation des Behälters und der wasserführenden Anlagenteile im frostfreien Bereich notwendig.
In der Regel liegt die frostfreie Tiefe bei ca. 600 mm – 800 mm, genaue Angaben hierzu erhalten Sie bei
der zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 8/16, Dicke ca. 150 – 200 mm)
aufgetragen.
5.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe (< 5 m)
eines Hanges, Erdhügels oder einer Böschung muss eine
statisch berechnete Stützmauer zur Aufnahme des
Erddrucks errichtet werden. Die Mauer muss die
Behältermaße um mind. 500 mm in alle Richtungen
überragen und einen Mindestabstand von 1000 mm zum
Behälter haben.
5.2.2 Grundwasser und bindige (wasser-undurchlässige)
Böden (z. B. Lehmboden)
Bei nur gelegentlich auftretendem Grundwasser und
bindigen, wasserundurchlässigen Böden (z.B. Lehm) ist für
eine ausreichende Ableitung (Drainage) des Grund- bzw.
Sickerwassers zu sorgen, so dass die Behälter nie tiefer als
in der Tabelle angegeben im Grundwasser stehen. Ggf.
muss die Drainageleitung in einem senkrecht eingebauten
DN 300 Rohr enden, in dem eine Tauchdruckpumpe
eingelassen ist, die das überschüssige Wasser abpumpt. Die
Pumpe ist regelmäßig zu überprüfen.
Ist zu erwarten, dass die Behälter tiefer eintauchen ist in
jedem Fall für eine ausreichende Ableitung zu sorgen.
Wir empfehlen generell die Verlegung einer Drainageleitung,
da bei längeren Regenereignissen der Grundwasserstand
unvorhergesehen ansteigen kann.
5.2.3 Installation neben befahrenen Flächen
Werden die Erdtanks neben Verkehrsflächen installiert, die
mit schweren Fahrzeugen über 12 t befahren werden,
entspricht der Mindestabstand zu diesen Flächen
mindestens der Grubentiefe.
Tankgröße 8.500 L 10.000 L
Eintauchtiefe 1042,50 mm 1142,50 mm
>800 <1800

[email protected]
www.graf.info
7 / 37
5. Einbau und Montage
5.2.4 Verbindung mehrerer Behälter
Die Verbindung von zwei oder mehreren Behältern erfolgt
über die Montageflächen mittels GRAF-Spezialdichtungen
(DN 100) und KG-Rohren (bauseits zu stellen).
Die Öffnungen sind ausschließlich mit dem GRAF-
Spezialkronenbohrer in der entsprechenden Größe zu
bohren. Es ist darauf zu achten, dass der Abstand zwischen
den Behältern mind. 600 mm beträgt. Die Rohre müssen
100 mm – 150 mm in die Behälter hineinragen.
5.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem Gerät in die
vorbereitete Baugrube einzubringen.
Vor dem Anfüllen der Behälterumhüllung wird der Behälter
mit ca. 25 cm Wasser gefüllt, danach wird die Umhüllung
(Rundkornkies max. Körnung 8/16) lagenweise in max.
40 cm Schritten bis Behälteroberkante angefüllt und
verdichtet. Die einzelnen Lagen müssen gut verdichtet
werden (Handstampfer). Beim Verdichten ist eine
Beschädigung des Behälters zu vermeiden. Es dürfen auf
keinen Fall mechanische Verdichtungsmaschinen einge-
setzt werden. Die Umhüllung muss mind. 500 mm breit sein.
5.4 Anschlüsse legen
Sämtliche Zu- bzw. Überlaufleitungen sind mit einem
Gefälle von mind. 1% in Fliesrichtung zu verlegen
(mögliche nachträgliche Setzungen sind dabei zu
berücksichtigen.
Sämtliche Saug-, Druck- und Steuerleitungen sind in
einem Leerrohr zu führen, welches mit Gefälle zum
Behälter, ohne Durchbiegungen möglichst geradlinig zu
verlegen ist. Erforderliche Bögen sind mit 30°
Formstücken auszubilden.
Wichtig: das Leerrohr ist an einer Öffnung oberhalb
des max. Wasserstandes anzuschließen.

[email protected]
www.graf.info
8 / 37
6. Tankdom und Teleskop-Domschacht montieren
6.1 Tankdom montieren
Vor der eigentlichen Montage wird die mitgelieferte
Dichtung zwischen Tank und Tankdom auf das
Aufnahmeprofil des Tankhalses „B“ geschoben.
Anschließend wird der Tankdom den Leitungen nach
ausgerichtet und bis zum Anschlag in den Tankhals
eingeschoben. Es muss unbedingt auf den Sitz der
oberen Dichtung „A“ (bereits vormontiert) geachtet
werden.
6.2 Teleskop – Domschacht montieren
Der Teleskop – Domschacht ermöglicht ein stufenloses
Anpassen des Behälters an gegebene Geländeoberflächen
zwischen 750 mm und 950 mm (Teleskop-Domschacht Mini)
bzw. 750 mm und 1050 mm (Teleskop-Domschacht Maxi)
Erdüberdeckung. Zur Montage wird die Profildichtung
(Material EPDM) des Tankdoms großzügig mit Schmierseife
(keine Schmierstoffe auf Mineraölbasis verwenden, da diese
die Dichtung angreifen) eingerieben. Anschließend wird das
Teleskop ebenfalls eingefettet, eingeschoben und an die
Geländeoberfläche angeglichen.
6.3 Teleskop – Domschacht begehbar
Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Teleskop lagenweise mit Rundkornkies 
(max. Körnung 8/16) angefüllt und gleichmäßig verdichtet. Dabei ist
eine Beschädigung des Behältertankdomes bzw. Teleskops zu
vermeiden. Anschließend wird der Deckel aufgesetzt und
kindersicher verschlossen, die Verschraubung am Deckel ist so
fest anzuziehen, dass sie von einem Kind nicht geöffnet
werden kann!
6.4 Teleskop – Domschacht PKW befahrbar
Wird der Behälter unter PKW befahrenen Flächen installiert muss
das Teleskop (Farbe Anthrazit) im Kragenbereich mit Beton 
(Belastungsklasse B25 = 250 Kg/m²) unterfüttert werden. Die
anzufüllende Betonschicht muss umlaufend mind. 400 mm breit und
ca. 200 mm hoch sein. Die Mindestüberdeckung über der
Tankschulter beträgt mind. 800 mm (max. 1050 mm mit Teleskop,
Überdeckung bis max. 1800 mm mit Zwischenstück möglich).
Achtung: Unbedingt Teleskop Domschacht Guss (mit
Gussabdeckung Klasse B) verwenden.
A
A
B
B

[email protected]
www.graf.info
9 / 37
6. Tankdom und Teleskop-Domschacht montieren
6.5 Teleskop – Domschacht LKW befahrbar
Bei Installation unter LKW 12 befahrenen Flächen wird das
Teleskop wie in Punkt 6.4 unterfüttert. Anschließend werden
die Betonringe (Ø 600 mm) und ein Gussrahmen mit
sternförmiger Lastverteilung zur Aufnahme des Gussdeckels
installiert (mind. 800 mm, max. 1800 mm Erdüberdeckung
beachten). Der Gussrahmen muss eine Auflagefläche von ca.
1 m² haben.
6.6 Montage Zwischenstück
Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt
wird dieses unter Zuhilfenahme von Schmierseife in den Tankdom
eingesetzt. In die oberste Nut des Zwischenstücks wird die
Profildichtung eingelegt und großzügig eingefettet. Anschließend
den Teleskop-Domschacht einschieben und an die geplante
Geländeoberfläche anpassen.
max. Erdüberdeckung 1800 mm
(jeweils in Verb. mit dem Teleskop-Domschacht Maxi)
7. Inspektion und Wartung
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle
Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
Behälter restlos entleeren, es darf nicht in den Behälter eingestiegen werden, wenn dieser noch
gefüllt ist
Flächen und Einbauteile mit Wasser reinigen
Schmutz aus dem Behälter restlos entfernen
alle Einbauteile auf ihren festen Sitz überprüfen.
Teleskop – Domschacht (um 5° neigbar)
Zwischenstück
Tankdom (um 360° drehbar)
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: [phone] – Fax: [phone]
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:[phone] – Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: [phone] – Fax: [phone]
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: [phone] – Fax: + 44 1295 211333
2015-12

[email protected]
www.graf.info
10 / 37
Carat XL wastewater tank
without tank dome
8.500 L
10.000 L
Order No. 370028
Order No. 370029
Tank dome
Maxi
Mini
Order No. 371014
Order No. 371015
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated in
the event of non-observance.
Separate installation instructions
are enclosed in the transportation
packaging for all additional articles
purchased from GRAF.
The tank must be checked for any
damage prior to insertion into the
trench under all circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1.GENERAL NOTES 11
1.1Safety 11
2.INSTALLATION CONDITIONS 12
3.TECHNICAL DATA 13
4.TANK STRUCTURE 14
5.INSTALLATION AND ASSEMBLY 14
5.1Construction site 15
5.2Trench 15
5.3Insertion and filling 16
5.4Routing connections 16
6.ASSEMBLING THE TANK DOME AND TELESCOPIC
DOME SHAFT 17
6.1Assembling the tank dome 17
6.2Assembling the telescopic dome shaft 17
6.3Telescopic dome shaft on which persons may walk 17
6.4Telescopic dome shaft over which passenger cars
may drive 17
6.5Truck telescopic dome shaft 18
6.6Assembling the adapter 18
7.INSPECTION AND SERVICING 18
Installation and maintenance instructions for
GRAF wastewater tank Carat XL

[email protected]
www.graf.info
11 / 37
1. General notes
1.1 Safety
The relevant accident prevention regulations according to BGV C22 must be observed during all work.
Particularly when walking on the tanks, a 2nd person is required to secure the tank.
The relevant regulations and standards must additionally be taken into consideration during installation,
assembly, servicing, repair, etc. Relevant notes can be
found in the corresponding sections of these instructions.
The tank must be emptied before it is entered. Under no
circumstances should anyone climb into the tank when it
is full!
During all work on the system or parts of the system, the
entire system must always be rendered inoperable and
secured to prevent unauthorised reactivation.
Except in the event of work carried out in the tank, the
cover of the tank must always be kept sealed, as this
otherwise constitutes a maximum risk of accident. The
rain protection installed on delivery is merely
transportation packaging. It cannot be walked on and is
not child-proof; it must be replaced with a suitable cover
immediately following delivery (telescopic dome shaft
with corresponding cover)! Only original GRAF covers or
covers approved in writing by GRAF must be used.
GRAF offers an extensive range of accessories, all of
which are designed to match each other and which can
be extended to form complete systems. The use of other
accessories may lead to impediments to the system's
functional capability, therefore invalidating liability for resulting damage.

[email protected]
www.graf.info
12 / 37
2. Installation conditions
Covering heights with telescopic dome shaft in
green areas
Max. covering heights with extension and
telescopic dome shaft
It is generally recommended that a drain line is
installed.
Covering heights with cast telescopic dome shaft
(with class B cast cover) in areas with car traffic
(load up to 3.5 t).
Covering heights with truck telescopic dome shaft
(with Class D cover to be provided by customer) in
areas with truck traffic (load up to 12 t, without
ground water and stratum water).
The tanks can be only partially installed into the
groundwater. If it is to be expected that the ground
water could rise higher, even occasionally, as
shown in the figure opposite, the ground water
must be discharged via a drain line. It is generally
recommended that a drain line is installed.
Mini telescopic dome
shaft Maxi telescopic dome
shaft +
Telescopic with cast iron
lid
max. 2000
>800 <2000
>800 <2000
>
800
<
1800

[email protected]
www.graf.info
13 / 37
3. Technical data
Carat XL with tankdome MAXI
Carat XL with tankdome MINI
Tank 8.500 Litre 10.000 Litre
Art. No. 370005 370006
Weight 380 kg 456 kg
L 3500 mm 3520 mm
B 2040 mm 2240 mm
H 2085 mm 2285 mm
Htot* 2695 mm / 2375 mm** 2895 mm / 2575 mm**
* Htot – total height
** with tankdome mini

[email protected]
www.graf.info
14 / 37
4. Tank structure
Cover
Telescopic dome shaft (can be
inclined by 5°)
Profile seal
Tank dome (rotating through
360°)
Tank - tank dome seal
Carat XL underground tank
5. Installation and assembly
Subsoil
Telescopic dome shaft
Compacted foundation
Surrounding (round-grained gravel, max.
grain size 8/16)
Covering layer
Underground tank Carat XL
Concrete layer for surfaces used by
passenger cars / trucks
ß according to DIN 4124

[email protected]
www.graf.info
15 / 37
Tank size 8.500 L 10.000 L
Immersion depth 1042,50 mm 1142,50 mm
5. Installation and assembly
5.1 Construction site
Under all circumstances, the following points must be clarified prior to installation:
The structural suitability of the ground according to DIN 18196
Maximum groundwater levels which occur and drainage capability of the subsoil
Types of load which occur, e.g. traffic loads
An expert ground report should be requested from the local planning authority to determine the physical
characteristics of the subsoil.
5.2 Trench
To ensure that sufficient space is available for working, the base area of the trench must exceed the
dimensions of the tank by 500 mm on each side; the distance from solid constructions must be at least
1000 mm.
The embankment must be designed according to DIN 4124. The construction site must be horizontal and
plane and must guarantee sufficient load-bearing capacity.
The depth of the trench must be dimensioned so that the max. earth coverage (see point 2 – installation
conditions) above the tank is not exceeded. To use the system throughout the entire year, it is necessary
to install the tank and those parts of the system which conduct water in the frost-free area. The frost-free
depth is usually approx. 600 mm – 800 mm; precise information in this regard can be obtained from the
responsible authority.
A layer of compacted, round-grain gravel (grain size 8/16, thickness approx. 150 - 200 mm) is applied as
the foundation.
5.2.1 Slope, embankment, etc.
On installation of the tank in the immediate vicinity (< 5 m)
of a slope, earthen mound or slope, a statically calculated
supporting wall must be erected to absorb the soil
pressure. The wall must exceed the dimensions of the tank
by at least 500 mm in all directions, and must be located at
least 1000 mm away from the tank.
5.2.2 Groundwater and cohesive (water-impermeable)
soils (e.g. clay soil)
With only occasional ground water and cohesive, water-
impermeable soils (e.g. loam), adequate drainage of the
ground water or leakage water must be ensured so that
the tanks never stand deeper in the ground water than
indicated in the table. If necessary, the drainage line must
end in a vertical DN 300 pipe in which an immersion
pressure pump is installed to pump off the excessive water.
The pump must be checked at regular intervals.
If it is to be expected that the tanks could sink lower,
adequate drainage must be ensured in all cases.
We recommend the general laying of a drainage line, since
in the event of prolonged rainfall the ground water level can
rise unexpectedly.
5.2.3 Installation adjacent to surfaces used by vehicles
If the underground tanks are installed adjacent to surfaces
which are used by heavy vehicles weighing over 12 t, the
minimum distance away from these surfaces is at least the
depth of the trench.
>800 <1800

[email protected]
www.graf.info
16 / 37
5. Installation and assembly
5.2.4 Connection of several tanks
Two or more tanks are connected via the assembly
surfaces by means of GRAF special seals DN 100 and
basic pipes (to be provided at construction site).
The apertures must be drilled to the corresponding size
using only the GRAF special crown bit. It must be ensured
that the distance between the tanks is at least 600 mm.
The pipes must project 100 mm - 150 mm into the tanks.
5.3 Insertion and filling
The tank must be inserted, impact-free, into the prepared
trench using suitable equipment. The tank is filled with
approx. 25 cm water before filling the tank surround.
Afterwards the surrounding (roundgrain gravel, max.
grain size 8/16) is then filled in layers of max. 40 cm
steps and is compacted.
The individual layers must be well-compacted (manuel
tamper). Damage to the tank must be avoided during
compaction. Mechanical compaction machines must not
be used under any circumstances. The surrounding must
be at least 500 mm wide.
5.4 Routing connections
All feed and overflow pipes must be routed with a decline
of at least 1% in the direction of flow (possible, subsequent
settling must be taken into consideration in this case).
All suction, pressure and control lines must be routed in an
empty pipe, which must be routed as straight as possible,
without bending, to the tank with a decline. Necessary
bends must be formed using 30° moulded sections.
Important: The empty pipe must be connected to an
aperture above the max. water level.

[email protected]
www.graf.info
17 / 37
6. Assembling the tank dome and telescopic dome shaft
6.1 Assembling the tank dome
Prior to assembly, the enclosed seal is locked onto
the tank neck’s profile „B“. The tank dome is then
aligned with the piping connections and is locked to
the tank neck. It is essential to make sure that the
upper seal "A" (pre-assembled) is correctly installed.
6.2 Assembling the telescopic dome shaft
The telescopic dome shaft enables infinite adaptation of the
tank to given site surfaces with earth coverage of between
750 mm and 950 mm (Mini telescopic dome shaft) or 750 mm
and 1050 mm (Maxi telescopic dome shaft).
For assembly purposes, the enclosed profile seal (material
EPDM) is inserted into the tank dome's sealing groove and is
coated generously with soft soap (do not use mineral oil-based
lubricants, as these attack the seal). The telescope is then
greased, inserted and aligned with the surface of the site.
6.3 Telescopic dome shaft on which persons may walk
Important: To prevent loads from being transferred onto the
tank, round-grain gravel (max. grain size 8/16) is filled in in
layers around the telescope and is evenly compacted.
Damage to the tank dome and telescope must be avoided
during this step. The cover is then positioned and is sealed to
prevent entry by children. Tighten the threaded connection on
the cover so tightly that it cannot be opened by a child!
6.4 Telescopic dome shaft over which passenger cars
may drive
If the tank is installed under areas used by passenger cars, the
collar area of the telescope (colour anthracite) must be
supported with concrete (load class B25 = 250 kg/m²). The
layer of concrete to be installed must be at least 400 mm wide
and approx. 200 mm high all around. The minimum coverage
above the shoulder of the tank is at least 800 mm (max.
1050 mm with telescope, coverage up to max. 1800 mm
possible with intermediate section).
Attention: It is essential to use the cast telescopic dome shaft (with class B cast cover).
A
A
B
B

[email protected]
www.graf.info
18 / 37
6. Assembling the tank dome and telescopic dome shaft
6.5 Truck telescopic dome shaft
On installation under areas used by trucks with a maximum
weight of 12 t, the telescope is supported as described in
point 6.2. The concrete rings (Ø 600 mm) and a cast frame
with star-shaped load distribution for mounting the cast cover
are then installed (observe earth coverage of at least 800 mm,
max. 1800 mm). The cast frame must have a supporting area of
approx. 1 m².
Attention: It is essential to use the truck telescope dome shaft
(class D cover to be provided by customer).
6.6 Assembling the adapter
For lager coverage heights a adapter is needed. To insert the
adapter into the tank dome, soft soap is needed. Into the highest
groove of the adapter the profile seal is inserted an greased
generously. Afterwards push the telescopic dome shaft into the
adapter and adapt it to the planned area surface.
max. earth-cover 1800 mm
(in each case in connection with the Maxi telescopic dome shaft)
7. Inspection and servicing
The entire system must be checked for leaks, cleanliness and stability at least every three months.
The entire system should be serviced at intervals of approx. 5 years. In this case, all parts of the system
must be cleaned and their function checked. Servicing should be carried out as follows:
Completely empty the container. The container should not be climbed into when it is full
Clean surfaces and internal parts with water
Remove all dirt from the tank
Check that all internal parts are firmly seated.
Telescopic dome shaft (can be inclined by 5°)
Adapter
Tank dome (can be rotated by 360°)
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: [phone] – Fax: [phone]
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:[phone] – Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: [phone] – Fax: [phone]
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: [phone] – Fax: + 44 1295 211333
2015-12
