Graf CARAT XL Series User manual

Carat
XL
DE
Einbau-/ Montage-/ und Wartungsanleitung für
Carat XL Trinkwasser Erdtank
>> Seite 1-9
EN
Installation and maintenance instructions for
Carat XL drinking water underground Tank
>> Page 10-18
FR
Notice d installation
et d entretien Cuve Carat XL Eau Potable GRAF
>> Page 19-27
ES
Instrucciones para montaje y mantenimiento del GRAF
Carat desósito plano de agua potable
>> Página 28-36

[email protected]
www.graf.info
1 / 36
Einbau-/ Montage-/ und Wartungsanleitung für
GRAF Carat XL Trinkwasser Erds eicher
Carat XL
Trinkwasser Erds eicher
natur
10.000 L Best.-Nr. 370605
(370607+371066)
Die in dieser Anleitung be-
schriebenen Punkte sind unbe-
dingt zu beachten. Bei Nichtbe-
achtung erlischt jeglicher Ga-
rantieans ruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie se arate in der
Trans ortver ackung beiliegen-
de Einbauanleitungen.
Eine Über rüfung der Behälter
auf eventuelle Beschädigungen
hat unbedingt vor dem Verset-
zen in die Baugrube zu erfolgen.
Fehlende Anleitungen können
Sie unter www.graf.info down-
loaden oder bei GRAF anfor-
dern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
2. EINBAUBEDINGUNGEN 3
3. TECHNISCHE DATEN 4
4. AUFBAU TANK 4
5. EINBAU UND MONTAGE 5
5.1 Baugrund 5
5.2 Baugrube 5
5.3 Einsetzen und Verfüllen 6
5.4 Anschlüsse legen 7
6. TANKDOM UND TRINKWASSER-TELESKOP
DOMSCHACHT MONTIEREN 7
6.1 Tankdom montieren 7
6.2 Trinkwasser-Telesko Domschacht montieren 8
6.3 Trinkwasser-Telesko Domschacht 8
6.4 Trinkwasser-Abdeckung 9
6.5 Montage Zwischenstück 9
7. Ins ektion und Wartung 9

[email protected]
www.graf.info
2 / 36
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach B V C22 zu beachten.
Besonders bei Begehung der Behälter ist eine 2. Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagen-
teilen ist immer die esamtanlage außer Betrieb zu
setzen und gegen unbefugtes Wiedereinschalten zu
sichern.
Vor Inbetriebnahme muss der Tank gründlich gerei-
nigt werden, da durch Transport und Lagerung even-
tuell Schmutz oder Regenwasser in den Behälter
gekommen sein kann.
Der Behälterdeckel ist stets, außer bei Arbeiten im
Behälter, verschlossen zu halten, ansonsten besteht
höchste Unfallgefahr. Der bei Anlieferung montierte
Regenschutz ist nur eine Transportverpackung und
nicht begehbar und nicht kindersicher, er muss um-
gehend nach Anlieferung gegen eine geeignete Ab-
deckung ausgetauscht werden (Trinkwasser-
Teleskop-Domschacht mit entsprechender Abde-
ckung)! Es sind nur Original RAF – Abdeckungen
oder von Fa. RAF schriftlich freigegebene Abde-
ckungen zu verwenden.
Die Firma RAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt
sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von RAF freige-
gebener Zubehörteile führt zu einem Ausschluss der ewährleistung/ arantie.

[email protected]
www.graf.info
3 / 36
2. Einbaubedingungen
Überdeckungshöhen mit Trinkwasser-Teleskop
Domschacht im rünbereich
Wir empfehlen generell die Verwendung des dafür
vorgesehenen Trinkwasser-Teleskop Dom-
schachtes.
Überdeckungshöhen mit Zwischenstück und
Trinkwasser-Teleskop Domschacht maximal
Die Behälter dürfen nicht unter Verkehrsflächen
eingebaut werden
(Trinkwasser-Teleskop Domschacht ist nicht be-
fahrbar)
Die Tanks dürfen nicht im rundwasser eingebaut
werden. Ist zu erwarten, dass rundwasser auch
nur gelegentlich höher ansteigt, als in der neben-
stehenden Abbildung gezeigt, ist dieses durch eine
Drainage abzuleiten
>800<2000 mm
Trinkwasser-Teleskop
Domschacht
750 – 1050 mm
max. 20
00 mm
>800<1800 mm

[email protected]
www.graf.info
4 / 36

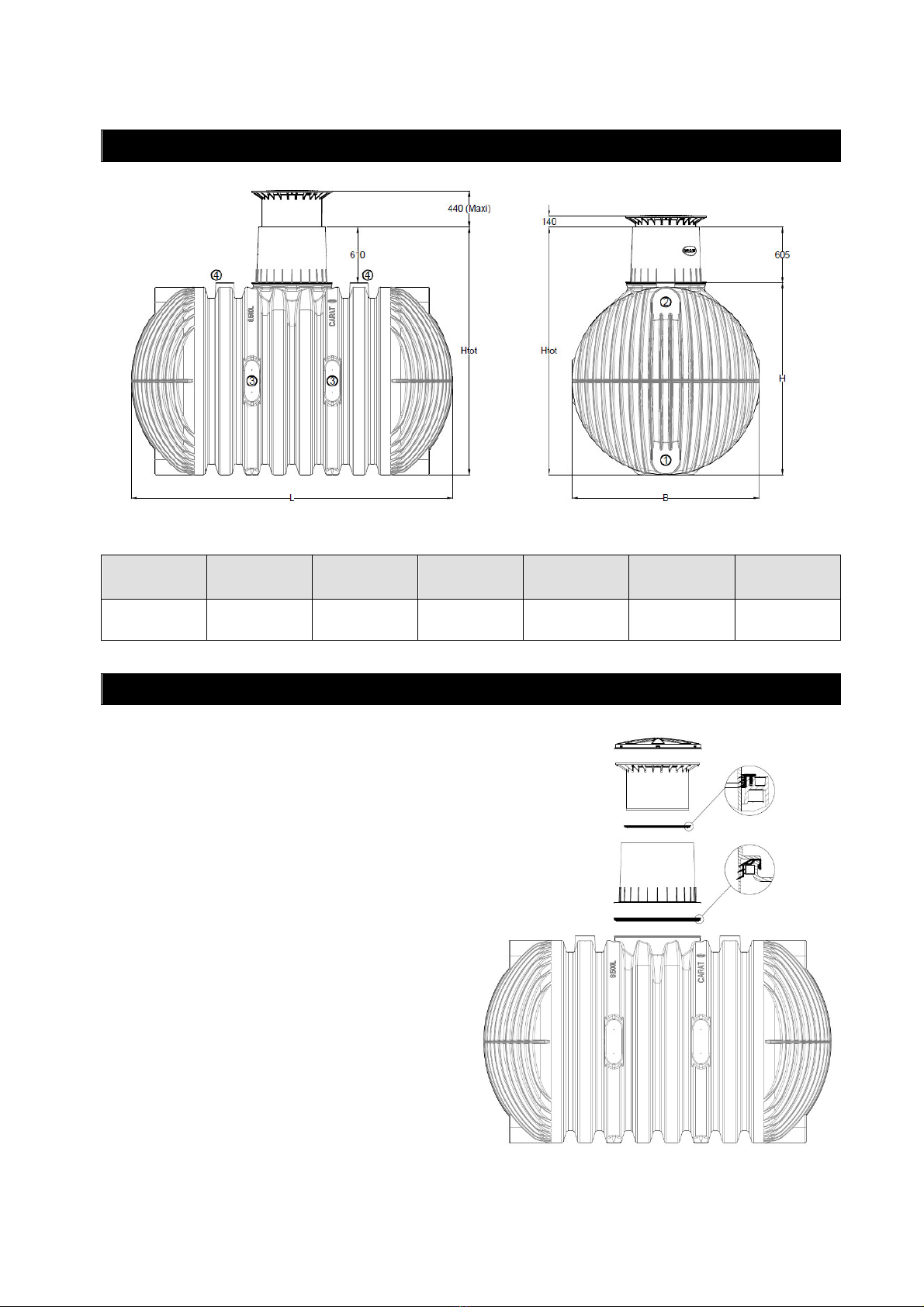

3. Technische Daten
Tank Art.-Nr. Gewicht L B H Hges*
10.000 L 370605 410 kg 3520 mm 2240 mm 2285 mm 2895 mm
4. Aufbau Tank
 Trinkwasser-Abdeckung
Trinkwasser-Teleskop Domschacht (um 5°
neigbar)
 Profildichtung
Tankdom (um 360° drehbar)
 Dichtung Tank - Tankdom
 Carat XL Trinkwasser Erdspeicher







[email protected]
www.graf.info
5 / 36

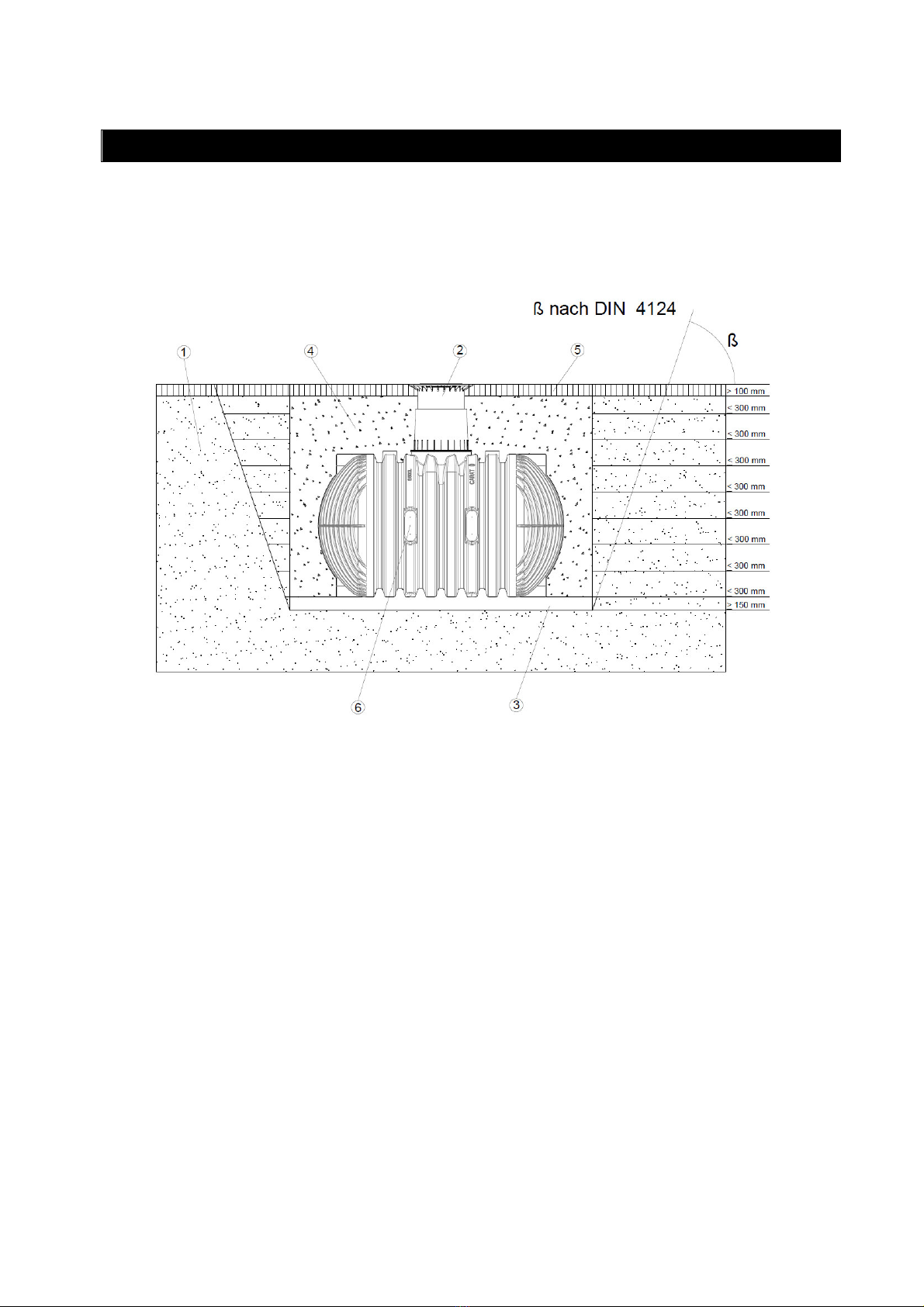

5. Einbau und Montage
 Erdreich
Trinkwasser-Teleskop Domschacht
 Verdichteter Unterbau
Umhüllung (Rundkornkies max. Körnung 8/16)
5.1 Baugrund
Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:
•Die bautechnische Eignung des Bodens nach DIN 18196
•Maximal auftretende rundwasserstände bzw. Sickerfähigkeit des Untergrundes
•Auftretende Belastungsarten, z. B. Verkehrslasten
Zur Bestimmung der bodenphysikalischen egebenheiten sollte ein Bodengutachten beim örtlichen Bau-
amt angefordert werden.
5.2 Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die rundfläche der Baugrube die Behältermaße auf
jeder Seite um 500 mm überragen, der Abstand zu festen Bauwerken muss mind. 1000 mm betragen.
Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine
ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der rube muss so bemessen sein, dass die max. Erdüberdeckung (siehe Punkt 2 - Einbaube-
dingungen) über dem Behälter nicht überschritten wird. Für die ganzjährige Nutzung der Anlage ist eine
Installation des Behälters und der wasserführenden Anlagenteile im frostfreien Bereich notwendig. In der
Regel liegt die frostfreie Tiefe bei ca. 600 mm – 800 mm, genaue Angaben hierzu erhalten Sie bei der
zuständigen Behörde. Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 8/16, Dicke
ca. 150 – 200 mm) aufgetragen.
 Deckschicht
 Carat XL Trinkwasser Erdspeicher

[email protected]
www.graf.info
6 / 36
5. Einbau und Montage

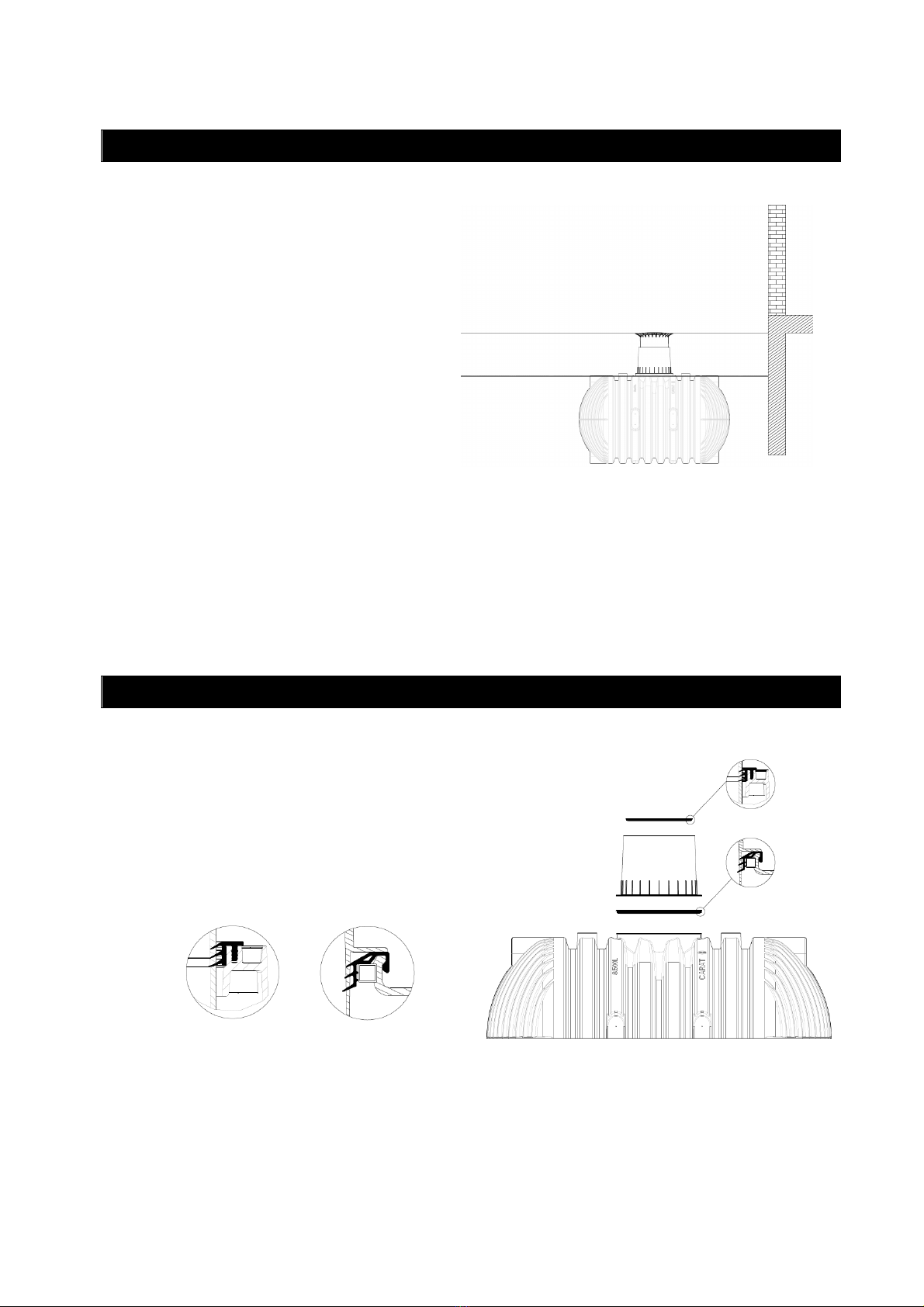

5.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe (< 5 m)
eines Hanges, Erdhügels oder einer Böschung muss eine
statisch berechnete Stützmauer zur Aufnahme des Erddrucks
errichtet werden. Die Mauer muss die Behältermaße um mind.
500 mm in alle Richtungen überragen und einen Mindestab-
stand von 1000 mm zum Behälter haben.
5.2.2 Grundwasser und bindige (wasserundurchlässige)
Böden (z. B. Lehmboden)
Bei nur gelegentlich auftretendem rundwasser und bindigen,
wasserundurchlässigen Böden (z.B. Lehm) ist für eine ausrei-
chende Ableitung (Drainage) des rund- bzw. Sickerwassers
zu sorgen, so dass die Behälter nie tiefer als in der Tabelle
angegeben im rundwasser stehen. gf. muss die Drainage-
leitung in einem senkrecht eingebauten DN 300 Rohr enden,
in dem eine Tauchdruckpumpe eingelassen ist, die das über-
schüssige Wasser abpumpt. Die Pumpe ist regelmäßig zu
überprüfen. Ist zu erwarten, dass die Behälter tiefer eintau-
chen ist in jedem Fall für eine ausreichende Ableitung zu sor-
gen. Wir empfehlen generell die Verlegung einer Drainagelei-
tung, da bei längeren Regenereignissen der rundwasser-
stand unvorhergesehen ansteigen kann.
5.2.3 Installation neben befahrenen Flächen
Werden die Erdtanks neben Verkehrsflächen installiert, die
mit schweren Fahrzeugen über 12 t befahren werden, ent-
spricht der Mindestabstand zu diesen Flächen mindes-
tens der rubentiefe.
5.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem erät in die vor-
bereitete Baugrube einzubringen.
Vor dem Anfüllen der Behälterumhüllung wird der Behälter
zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung
(Rundkornkies max. Körnung 8/16) lagenweise in max.
40 cm Schritten bis Behälteroberkante angefüllt und ver-
dichtet. Die einzelnen Lagen müssen gut verdichtet werden
(Handstampfer). Beim Verdichten ist eine Beschädigung
des Behälters zu vermeiden. Es dürfen auf keinen Fall
mechanische Verdichtungsmaschinen eingesetzt werden.
Die Umhüllung muss mind. 500 mm breit sein.
Tankgröße
10.000 L
Eintauchtiefe
1142,50 mm
>800<1800 mm

[email protected]
www.graf.info
7 / 36
5. Einbau und Montage
5.4 Anschlüsse legen
Alle Anschlüsse sind an den planen Flächen
unterhalb des Tankdomes anzubringen, sodass
gewährleistet ist, dass der maximale Wasser-
stand im Behälter unterhalb der Verbindung
Tank/Tankdom liegt.
Die notwendigen Bohrungen können mittels
Kreisschneider oder Lochsäge durchgeführt
werden. Bitte beachten Sie hierbei, dass die
max. Bohrgröße DN 110 (stirnseitig unten) bzw.
DN 160 (stirnseitig oben sowie am Tankdom)
beträgt.
Sämtliche Zu- bzw. Überlaufleitungen sind mit einem efälle von mind. 1% in Fliesrichtung zu verlegen
(mögliche nachträgliche Setzungen sind dabei zu berücksichtigen). Sämtliche Saug-, Druck- und Steuer-
leitungen sind in einem Leerrohr zu führen, welches mit efälle zum Behälter, ohne Durchbiegungen
möglichst geradlinig zu verlegen ist. Erforderliche Bögen sind mit 30° Formstücken auszubilden.
Wichtig: das Leerrohr ist an einer Öffnung oberhalb des max. Wasserstandes anzuschließen.
Achtung: Für die Montage der Anschlüsse verwenden Sie bitte ausschließlich für Trinkwasser geeignete
Materialien (PE-Verschraubungen, Spezialdichtungen, Anschlussrohre sowie-stutzen).
6.1 Tankdom montieren
Vor der eigentlichen Montage wird die mitgelieferte
Dichtung zwischen Tank und Tankdom auf das
Aufnahmeprofil des Tankhalses „B“ geschoben und
anschließend bis zum Anschlag in den Tankhals
eingeschoben. Es muss unbedingt auf den Sitz der
oberen Dichtung „A“ (bereits vormontiert) geachtet
werden.
6. Tankdom und Trinkwasser-Telesko Domschacht montieren
A
B
maximaler
Wasserstand
A
B

[email protected]
www.graf.info
8 / 36
6.2 Trinkwasser-Telesko Domschacht montieren
Der Trinkwasser-Teleskop Domschacht ermöglicht ein stu-
fenloses Anpassen des Behälters an gegebene elände-
oberflächen zwischen 750 mm und 1050 mm Erdüberde-
ckung. Zur Montage wird die Profildichtung (Material
EPDM) des Tankdoms großzügig mit Schmierseife (keine
Schmierstoffe auf Mineraölbasis verwenden, da diese die
Dichtung angreifen) eingerieben. Anschließend wird das
Trinkwasser-Teleskop ebenfalls eingefettet, eingeschoben
und an die eländeoberfläche angeglichen.
6.3 Trinkwasser-Telesko Domschacht
Wichtig: Um das Übertragen von Lasten auf den Behälter
zu verhindern wird das Trinkwasser-Teleskop  lagenweise mit
Rundkornkies  (max. Körnung 8/16) angefüllt und gleichmäßig
verdichtet. Dabei ist eine Beschädigung des Behältertankdomes
 bzw. Teleskops zu vermeiden. Anschließend wird der Deckel
aufgesetzt und kindersicher verschlossen, die Verschraubung
am Deckel ist so fest anzuziehen, dass sie von einem Kind
nicht geöffnet werden kann! Für den fachgerechten Einbau
der Trinkwasser-Abdeckung muss der Teleskop-Domschacht
ca. 20 cm über die eländeoberkante reichen.
6. Tankdom und Trinkwasser-Telesko Domschacht montieren

[email protected]
www.graf.info
www.graf.info
9 / 36
2019-02
Trinkwasser
Teleskop-Domschacht
Trinkwasser
Abdeckung
ca. 20 cm
elände-
oberkante
6. Tankdom und Trinkwasser-Telesko Domschacht montieren

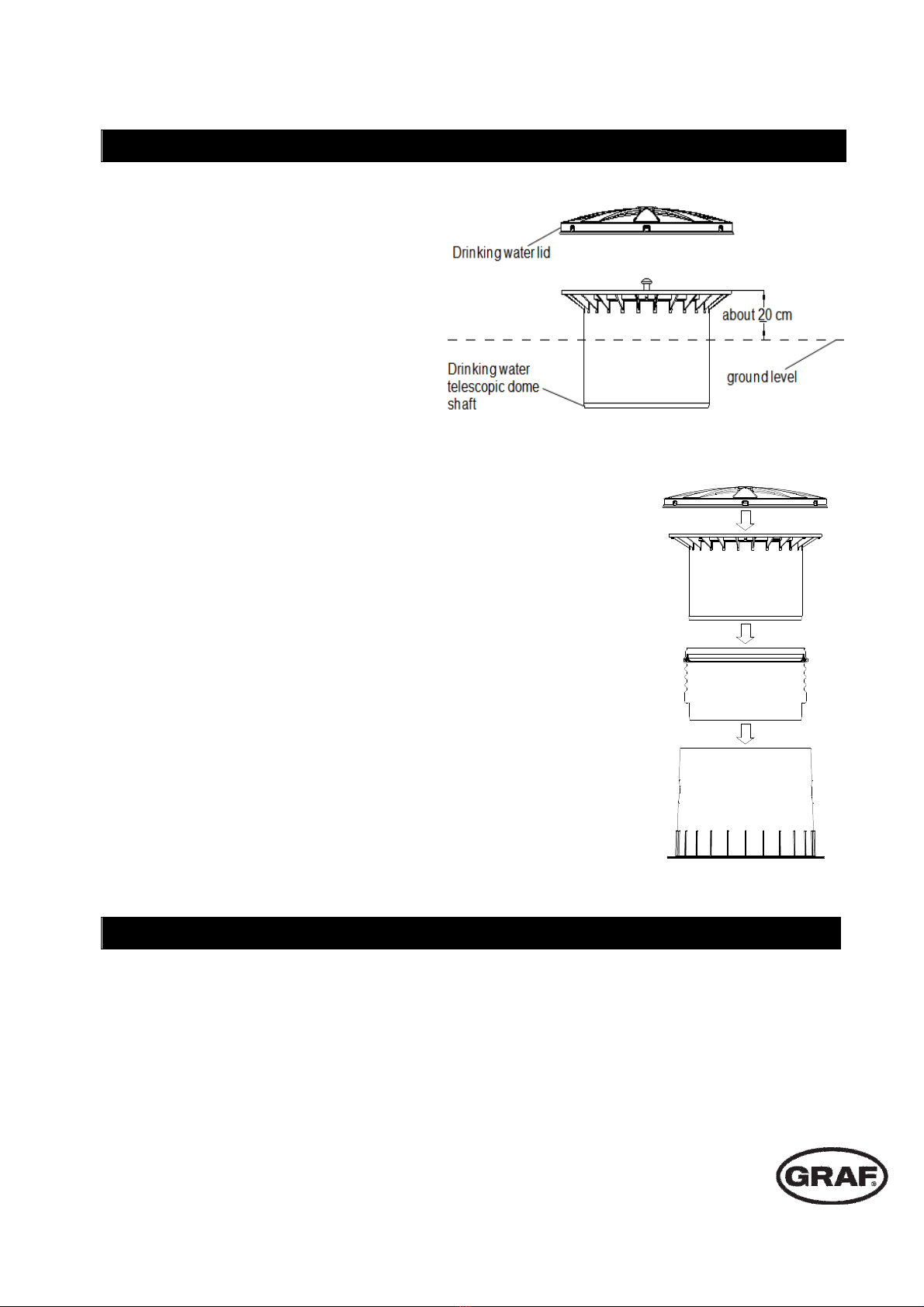

6.4 Trinkwasser-Abdeckung
Das Trinkwasser-Teleskop ist mit einem zweiten auf-
liegenden Deckel versehen. Dieser ist ebenfalls im-
mer, außer bei Arbeiten im Behälter, auf dem Tele-
skop-Rand aufgesteckt.
Bevor der untere Teleskop-Deckel aufgesetzt wird,
muss die Dichtung umlaufend in der Nut eingelegt
sein.
ACHTUNG: Obere Trinkwasser-Abdeckung dient nur
als Schutzabdeckung und ist nicht begehbar!
6.5 Montage Zwischenstück
Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt wird
dieses unter Zuhilfenahme von Schmierseife in den Tankdom einge-
setzt. In die oberste Nut des Zwischenstücks wird die Profildichtung
eingelegt und großzügig eingefettet. Anschließend den Trinkwasser-
Teleskop Domschacht einschieben und an die geplante eländeober-
fläche anpassen.
max. Erdüberdeckung 2000 mm
7. Ins ektion und Wartung
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu überprü-
fen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle Anla-
genteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
•Behälter restlos entleeren
•Flächen und Einbauteile mit Wasser reinigen
•Schmutz aus dem Behälter restlos entfernen
•alle Einbauteile auf ihren festen Sitz überprüfen.
 Trinkwasser-Abdeckung
2 Trinkwasser-Teleskop- Domschacht (um 5° neigbar)
 Zwischenstück
 Tankdom (um 360° drehbar)

2



[email protected]
www.graf.info
10 / 36
Installation and maintenance instructions for
GRAF Carat XL drinking water underground tank
Carat XL
Drinking water underground
tank nature
10.000 L Order o. 370605
(370607+371066)
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated
in the event of non-observance.
Separate installation
instructions are enclosed in the
transportation packaging for all
additional articles purchased
from GRAF.
The tank must be checked for
any damage prior to insertion
into the trench under all
circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1. GE ERAL OTES
11
1.1 Safety
11
2. I STALLATIO CO DITIO S
12
3. TECH ICAL DATA
13
4. TA K STRUCTURE
13
5. I STALLATIO A D ASSEMBLY
5.1 Construction site
5.2 Trench
5.3 Insertion and filling
14
14
14
15
5.4 Laying connections
16
r! Textmarke nicht definiert.
6. ASSEMBLI G THE TA K DOME A D DRI KI G
WATER TELESCOPIC DOME SHAFT
16
6.1 Assembling the tank dome
16
6.2 Assembling the drinking water telescopic dome shaft
17
6.3 Telescopic dome shaft on which persons may walk
17
6.4 Internal lid
18
6.5 Assembling the adapter
18
7. I SPECTIO A D SERVICI G
18

[email protected]
www.graf.info
11 / 36
1. General notes
1.1 Safety
The relevant accident prevention regulations according to GV C22 must be observed during all work.
Particularly when walking on the tanks, a 2nd person is required to secure the tank.
The relevant regulations and standards must additionally be taken into consideration during installation,
assembly, servicing, repair, etc. Relevant notes can be found in the corresponding sections of these
instructions.
During all work on the system or parts of the system,
the entire system must always be rendered
inoperable and secured to prevent unauthorised
reactivation.
The tank must be thoroughly cleaned prior to
commissioning, because transport and storage may
result in dirt or rainwater entering the container.
Except in the event of work carried out in the tank, the
cover of the tank must always be kept sealed, as this
otherwise constitutes a maximum risk of accident.
The rain protection installed on delivery is merely
transportation packaging. It cannot be walked on and
is not child-proof; it must be replaced with a suitable
cover immediately following delivery (drinking water
telescopic dome shaft with corresponding cover)!
Only original GRAF covers or covers approved in
writing by GRAF must be used.
GRAF offers an extensive range of accessories, all of
which are designed to match each other and which
can be extended to form complete systems. The use of accessories that have not been approved by
GRAF results in the exclusion of the warranty/guarantee.

[email protected]
www.graf.info
12 / 36
2. Installation conditions
Covering heights with drinking water telescopic
dome shaft in green areas
We generally recommend using the drinking water
telescopic dome shaft planned for it.
Max. covering heights with extension and drinking
water telescopic dome shaft.
The tank must not be installed under traffic area
(drinking water telescopic dome shaft is not
trafficable)
The tanks must not be installed in the ground
water. If it is to be expected that the ground water
could rise higher, even occasionally, as shown in
the figure opposite, the ground water must be
discharged via a drain line.
Drinking water
telescopic dome shaft
750 – 1050 mm
max. 20
00 mm
>800<2000 mm
>800<1800 mm

[email protected]
www.graf.info
13 / 36
3. Technical data
Tank Art.- o. Weight L B H Htot*
10.000 L 370605 410 kg 3520 mm 2240 mm 2285 mm 2895 mm
* Htot – total height
4. Tank structure
 Drinking water lid
Drinking water telescopic dome shaft
(can be inclined by 5°)
 Profile seal
Tank dome (rotating through 360°)
 Tank – tank dome seal
 Carat XL drinking water underground tank







[email protected]
www.graf.info
14 / 36
5. Installation and assembly
 Subsoil
Drinking water telescopic dome shaft
 Compacted foundation
Surrounding (round-grained gravel, max. grain
size 8/16)
 Covering layer
 Carat XL drinking water underground tank
5.1 Construction site
Under all circumstances, the following points must be clarified prior to installation:
•The structural suitability of the ground according to DIN 18196
•Maximum groundwater levels which occur and drainage capability of the subsoil
•Types of load which occur, e.g. traffic loads
An expert ground report should be requested from the local planning authority to determine the physical
characteristics of the subsoil.
5.2 Trench
To ensure that sufficient space is available for working, the base area of the trench must exceed the
dimensions of the tank by 500 mm on each side; the distance from solid constructions must be at least
1000 mm.
The embankment must be designed according to DIN 4124. The construction site must be horizontal and
plane and must guarantee sufficient load-bearing capacity.
The depth of the trench must be dimensioned so that the max. earth coverage (see point 2 – installation
conditions) above the tank is not exceeded. To use the system throughout the entire year, it is necessary
to install the tank and those parts of the system which conduct water in the frost-free area. The frost-free
depth is usually approx. 600 mm – 800 mm; precise information in this regard can be obtained from the
responsible authority.
A layer of compacted, round-grain gravel (grain size 8/16, thickness approx. 150 - 200 mm) is applied as
the foundation.
ß DIN 4124

[email protected]
www.graf.info
15 / 36
5. Installation and assembly
5.2.1 Slope, embankment, etc.
On installation of the tank in the immediate vicinity (< 5 m) of
a slope, earthen mound or slope, a statically calculated
supporting wall must be erected to absorb the soil pressure.
The wall must exceed the dimensions of the tank by at least
500 mm in all directions, and must be located at least
1000 mm away from the tank.
5.2.2 Groundwater and cohesive (water-impermeable)
soils (e.g. clay soil)
With only occasional ground water and cohesive, water-
impermeable soils (e.g. loam), adequate drainage of the
ground water or leakage water must be ensured so that the
tanks never stand deeper in the ground water than indicated
in the table. If necessary, the drainage line must end in a
vertical DN 300 pipe in which an immersion pressure pump
is installed to pump off the excessive water. The pump must
be checked at regular intervals. If it is to be expected that
the tanks could sink lower, adequate drainage must be
ensured in all cases. We recommend the general laying of a
drainage line, since in the event of prolonged rainfall the
ground water level can rise unexpectedly.
Installation adjacent to surfaces used by vehicles
If the underground tanks are installed adjacent to surfaces
which are used by heavy vehicles weighing over 12 t, the
minimum distance away from these surfaces is at least the
depth of the trench.
5.3 Insertion and filling
The tanks must be inserted, impact-free, into the prepared
trench using suitable equipment. The tank is filled with 1/3
water before filling the tank surround.
Afterwards the surrounding (roundgrain gravel, max. grain
size 8/16) is then filled in layers of max. 40 cm steps and is
compacted.
The individual layers must be well-compacted (manuel
tamper). Damage to the tank must be avoided during
compaction. Mechanical compaction machines must not be
used under any circumstances. The surrounding must be at
least 500 mm wide.
Tank size
10.000 L
Immersion depth
1142,50 mm
>800<1800 mm

[email protected]
www.graf.info
16 / 36
5. Installation and assembly
5.4 Laying connections
All connections should be fitted to the flat surfaces
below the tank dome to ensure that the maximum
water level in the tank is below the tank/tank dome
connection.
The required holes can be produced with a circular
cutter or hole saw. When doing this, please note
that the maximum hole size is DN 110 (bottom of
end face) or 160 DN (top of end face and at tank
dome).
All inlet and overflow pipes must be laid with an
incline of at least 1% in the direction of flow (remember that subsequent settling may occur). All intake,
pressure and control lines must be routed in an empty pipe, which must be laid at an angle to the tank, as
straight as possible without any sagging. Any bends that are needed should be produced using 30°
adapters.
Important: The empty pipe must be connected to an opening above the max. water level.
Please note: In order to fit the connections, please always use materials which are suitable for drinking
water (PE screw connections, special seals, connection pipes and connection fittings).
6.1 Assembling the tank dome
Prior to assembly, the enclosed seal is locked onto
the tank neck’s profile „ “. The tank dome is then
locked to the tank neck. It is essential to make sure
that the upper seal "A" (pre-assembled) is correctly
installed.
6. Assembling the tank dome and drinking water telescopic dome shaft
A
B
maximum
water
level
A
B

[email protected]
www.graf.info
17 / 36
6.2 Assembling the drinking water telescopic dome
shaft
The telescopic dome shaft enables infinite adaptation of
the tank to given site surfaces with earth coverage of
between 750 mm and 1050 mm.
For assembly purposes, the enclosed profile seal (material
EPDM) is inserted into the tank dome's sealing groove and
is coated generously with soft soap (do not use mineral oil-
based lubricants, as these attack the seal). The telescope
is then greased, inserted and aligned with the surface of
the site.
6.3 Telescopic dome shaft
Important: To prevent loads from being transferred onto the tank,
round-grain gravel  (max. grain size 8/16) is filled in layers
around the telescope  and is evenly compacted. Damage to the
tank dome  and telescope must be avoided during this step. The
cover is then positioned and is sealed to prevent entry by children.
Tighten the threaded connection on the cover so tightly that it
cannot be opened by a child! For a professional installation of a
drinking water cover, the telescopic dome shaft must reach about
20 cm above the ground level.
6. Assembling the tank dome and drinking water telescopic dome shaft

[email protected]
www.graf.info
www.graf.info
18 / 36
2019-02
6. Assembling the tank dome and drinking water telescopic dome shaft
6.4 Drinking water lid
The drinking water telescope is provided
with a second lid that rests on top. This is
also always placed on the rim of the
telescope, except when working in the tank.
The seal must be in place in the groove
around the entire circumference before the
lower telescope lid is positioned.
ATTE TIO : The upper drinking water lid
serves only as a protective cover and is not
safe to walk on!
6.5 Assembling the adapter
For lager coverage heights a adapter is needed. To insert the adapter
into the tank dome, soft soap is needed. Into the highest groove of the
adapter the profile seal is inserted an greased generously. Afterwards
push the drinking water telescopic dome shaft into the adapter and
adapt it to the planned area surface.
max. earth-cover 2000 mm
7. Inspection and servicing
The entire system must be checked for leaks, cleanliness and stability at least every three months.
The entire system should be serviced at intervals of approx. 5 years. In this case, all parts of the system
must be cleaned and their function checked. Servicing should be carried out as follows:
•Drain the tank completely
•Clean surfaces and internal parts with water
•Remove all dirt from the tank
•Check that all internal parts are firmly seated.
 Drinking water lid
2 Telescopic dome shaft (can be inclined by 5°)
 Adapter
 Tank dome (can be rotated by 360°)

2



[email protected]
www.graf.info
19 / 36
Notice de montage et d’entretien
Cuve à enterrer pour stockage d’eau potable GRAF Carat XL
Carat XL
Cuve à enterrer pour
stockage d’eau potable
nature
10 000 L réf 370605
(370607+371066)
Afin de garantir le bon
fonctionnement et la longévité de
votre installation, les différents
points décrits dans cette notice
doivent scrupuleusement être
respectés Tout manquement à
ces règles annulera
systématiquement la garantie
Lisez également toutes les
notices des autres éléments
fournis par la société GRAF Vous
trouverez les notices de montage
jointes dans l’emballage
Avant de positionner la cuve
dans la fosse, il est important de
vérifier que celle-ci n’a pas été
endommagée
Les notices manquantes peuvent
être téléchargées sur
www graf info ou être demandées
auprès de la société GRAF
Sommaire
1 GÉNÉRALITÉS
20
1 1 Sécurité
20
2 CONDITIONS D’INSTALLATION
21
3 CARACTÉRISTIQUES TECHNIQUES
22
4 ASSEMBLAGE DU RÉSERVOIR
22
5 MISE EN PLACE ET MONTAGE
23
5 1 Terrain
23
5 2 Fouille
23
5 3 Mise en place et remplissage
24
5 4 Raccordement
25
6 MONTAGE DU DOME ET DE LA REHAUSSE
TELESCOPIQUE D’EAU POTABLE
25
25
26
26
27
27
6 1 Montage du dôme
6 2 Monter de la rehausse télescopique d’eau potable
6 3 Rehausse télescopique passage piétons
6 4 Couvercle intérieur
6 5 Montage de la rallonge
7. Inspection et entretien 27
