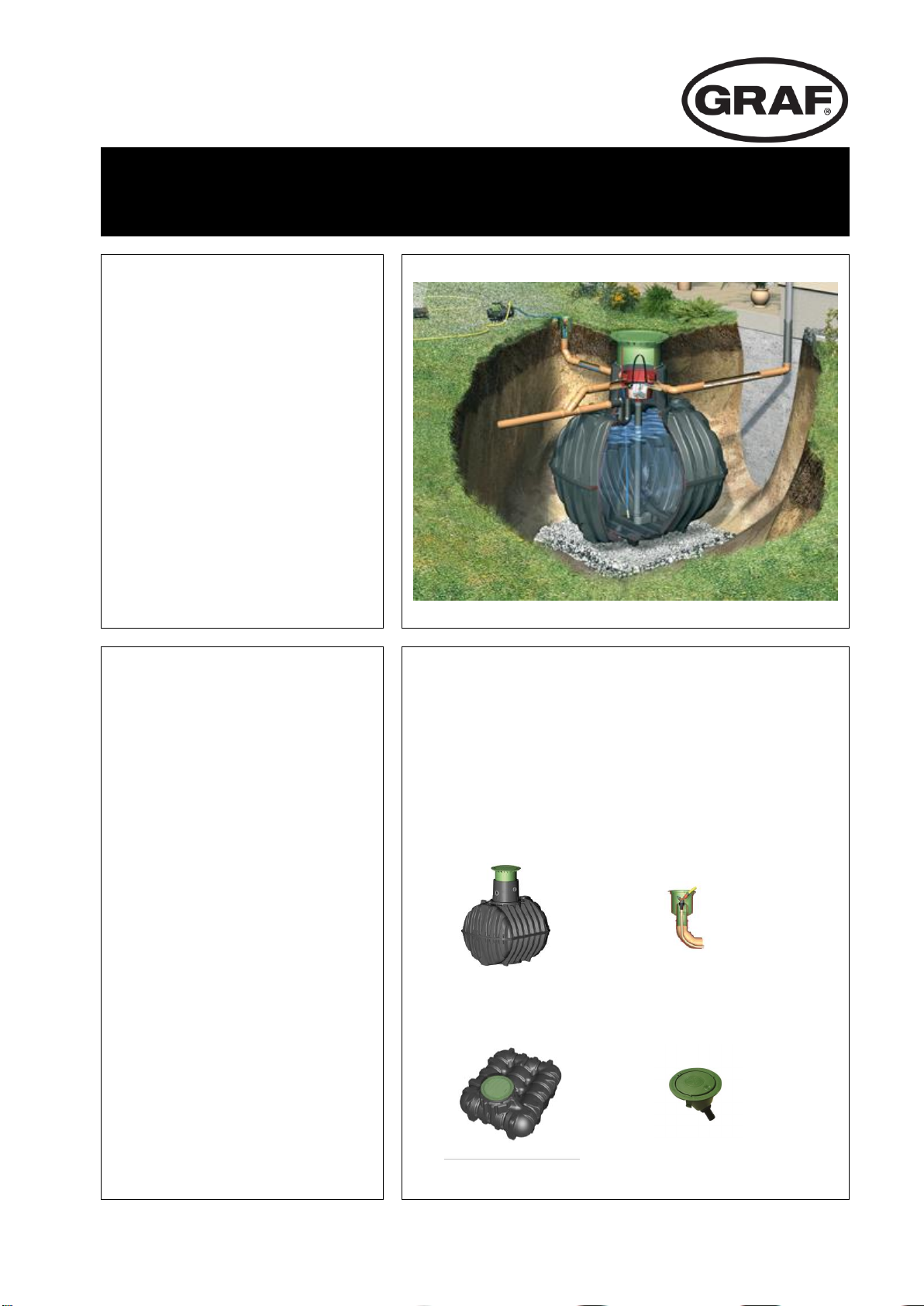

Graf Garden Jet Technical Set Guide

GRAF Technikpaket Garten-Jet
DE
Installationsanleitung GRAF Technikpaket Garten-Jet
>> Seite 3-6
EN
Instruction for installation GRAF Technical Set Garden
Jet
>> Page 7-10
FR
Notice d’installation GRAF Kit Technique Jardin Jet
>> Page 11-14
ES
Instrucciones para la instalación del GRAF Pack técnico
Garden Jet
>> Página 15-18

[e-mail]
www.graf.info
2 / 18
Otto Graf GmbH
Kunststofferzeugnisse
Carl-Zeiss-Str. 2-6
D-79331 Teningen
Tel.: [phone]
Fax: [phone]
[email protected]
www.graf-online.de

[e-mail]
www.graf.info
3 / 18
Installationsanleitung
GRAF Technikpaket Garten-Jet
Technikpaket Garten-Jet
Art. Nr. 342010
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher
Garantieanspruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie separate in der
Transportverpackung beiliegende
Einbauanleitungen.
Fehlende Anleitungen sind
umgehend bei uns anzufordern.
Eine Überprüfung der Behälter auf
eventuelle Beschädigungen hat
unbedingt vor dem Versetzen in
die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 4
1.1 Sicherheit 4
1.2 Kennzeichnungspflicht 4
2. LIEFERUMFANG HAUPTKOMPONENTEN 4
3. MONTAGE TECHNIK 5
3.1 Erdtank Carat / Wassersteckdose Extern 5
3.2 Erdtank Platin / Wassersteckdose Intern 6
+
+

[e-mail]
www.graf.info
4 / 18
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.
Besonders bei Begehung der Behälter ist eine 2. Person zur Absicherung erforderlich.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer Betrieb zu
setzen und gegen unbefugtes Wiedereinschalten zu sichern.
Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt
sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile
kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus
entstandene Schäden aufgehoben wird.
1.2 Kennzeichnungspflicht
Das Betriebswasser ist nicht zum Verzehr und zur Körperhygiene geeignet.
Alle Leitungen und Entnahmestellen von Brauchwasser sind mit den Worten „Kein Trinkwasser“
schriftlich oder bildlich zu kennzeichnen (DIN 1988 Teil 2, Abs. 3.3.2.) um auch nach Jahren eine
irrtümliche Verbindung mit dem Trinkwassernetz zu vermeiden. Auch bei korrekter Kennzeichnung kann
es noch zu Verwechslungen kommen, z.B. durch Kinder. Deshalb müssen alle Brauchwasser –
Zapfstellen mit Ventilen mit Kindersicherung installiert werden.

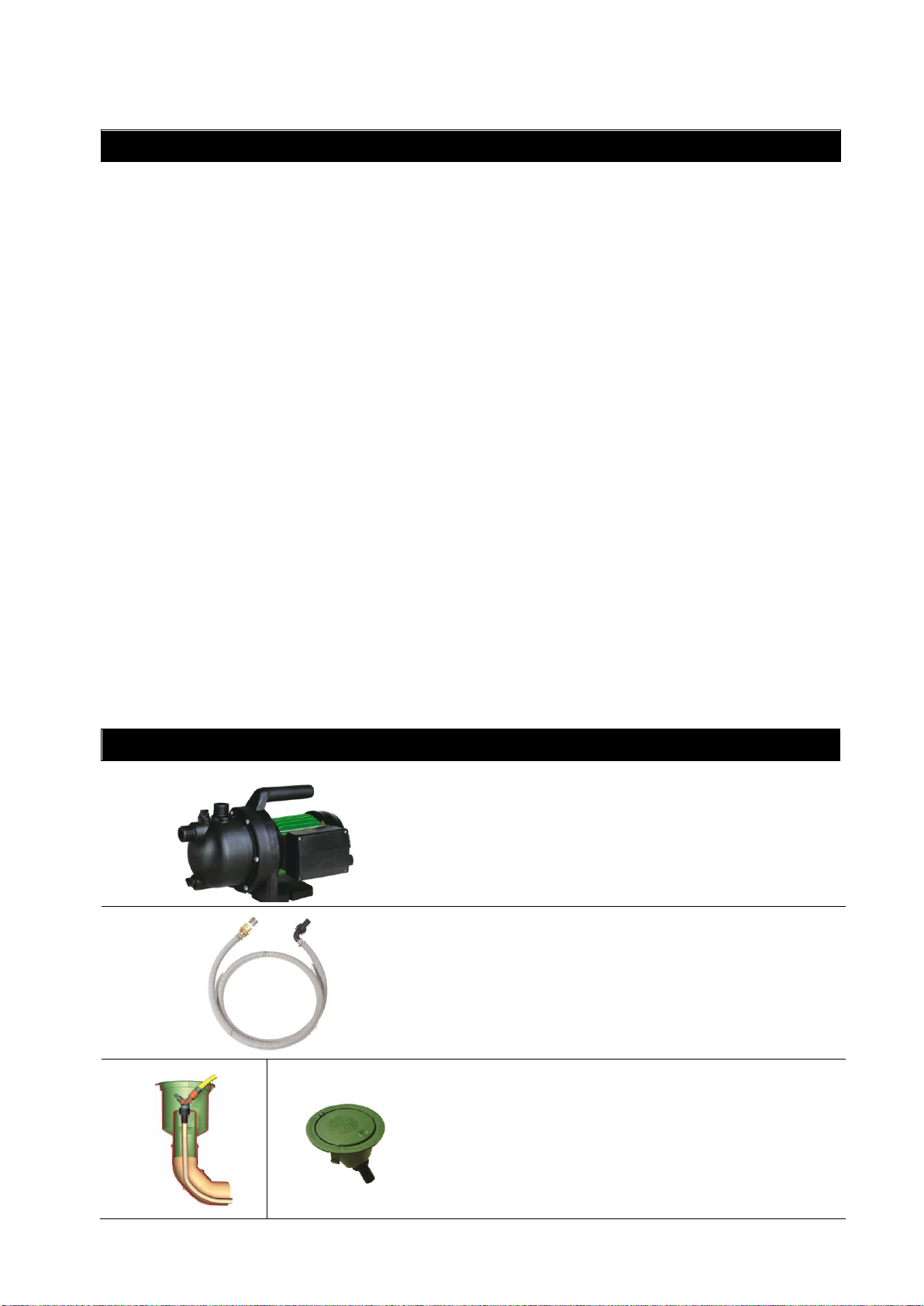

2. Lieferumfang Hauptkomponenten
Garten-Jet-Pumpe 700
Ansaugset mit 12,5 m Saugschlauch
Bei Verwendung für den Flachtank Platin ist der Schlauch
entsprechend der Einbautiefe zu kürzen.
Wassersteckdose
Version Extern / Version Intern

[e-mail]
www.graf.info
5 / 18
3. Montage Technik
3.1 Erdtank Carat / Wassersteckdose Extern
Achtung: Der Abstand zwischen Wassersteckdose und Erdtank ist durch die Länge des
Saugschlauches begrenzt –max. Ansauglänge der Pumpe 12,5 m.
5
67
8
1
2
3
3
9
8
10
4
(1) Pumpe Jet 700
(2) Hahnverschraubung
(3) Schlauchstück
(4) Saugschlauch, Länge 1 m
(5) Zweiwege Regulierhahn
(6) Wassersteckdose Extern
(7) Schlauchverschraubung
(8) Schlauchklemme
(9) Saugschlauch, Länge 12,5 m
(10) Saugkorb mit Rückschlagventil

[e-mail]
www.graf.info
6 / 18
3. Montage Technik

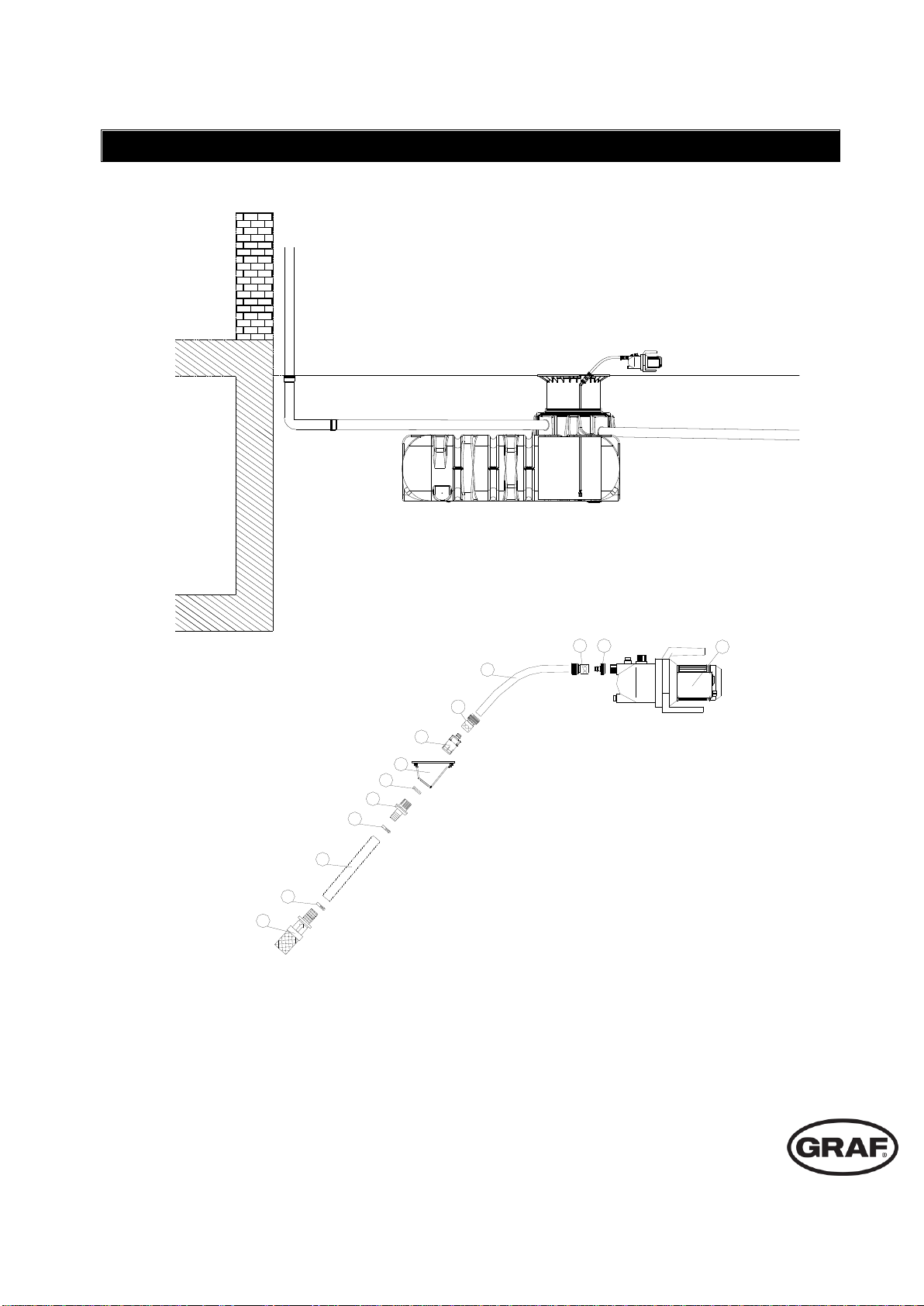

3.2 Erdtank Platin / Wassersteckdose Intern
5
6
8
9
7
4
3
10
9
11
1
2
3
(1) Pumpe Jet 700
(2) Hahnverschraubung
(3) Schlauchstück
(4) Saugschlauch, Länge 1 m
(5) Schlauchkupplung mit Wasserstopp
(6) Wassersteckdose Intern
(7) Schaumdichtung
(8) Schlauchverschraubung
(9) Schlauchklemme
(10) Saugschlauch, Länge 12,5 m
(11) Saugkorb mit Rückschlagventil
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –DE-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF Distribution S.A.R.L –45, route d´Ernolsheim –FR-67120 Dachstein Gare –Tél.:[phone] –Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. –Marquès Caldes de Montbui, 114 –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF UK Ltd –Target House –Thorpe Way Ind. Estate –Banbury –Oxfordshire –UK-OX16 4SP –Tel.: [phone] –Fax: + 44 1608 665-466
2015-11

[e-mail]
www.graf.info
7 / 18
Instruction for installation
GRAF Technical Set Garden Jet
Technical Set Garden Jet
Order No. 342010
The points described in these
instructions must be observed
under all circumstances. All
warranty rights are invalidated in
the event of non-observance.
Separate installation instructions
are enclosed in the transportation
packaging for all additional articles
purchased from GRAF.
Missing instructions must be
requested from us immediately.
The tank must be checked for any
damage prior to insertion into the
trench under all circumstances.
Missing instructions can be
downloaded on www.graf.info or
can be requested from GRAF.
Table of contents
1. GENERAL NOTES 8
1.1 Security 8
1.2 Identification obligation 8
2. SCOPE OF SUPPLY MAIN COMPONENTS 8
3. INSTALLATION OF TECHNICAL PARTS 9
3.1 Rainwater storage tank Carat / Water plug socket extern 9
3.2 Rainwater underground tank Platin / Water plug socket
intern 10
+
+

[e-mail]
www.graf.info
8 / 18
1. General notes
1.1 Security
The relevant accident prevention regulations according to BGV C22 must be observed during all work.
Particularly when walking on the tanks, a 2nd person is required to secure the tank.
The relevant regulations and standards must additionally be taken into consideration during installation,
assembly, servicing, repair, etc. Relevant notes can be found in the corresponding sections of these
instructions.
During all work on the system or parts of the system, the entire system must always be rendered
inoperable and secured to prevent unauthorised reactivation.
GRAF offers an extensive range of accessories, all of which are designed to match each other and which
can be extended to form complete systems. The use of other accessories may lead to impediments to the
system's functional capability, therefore invalidating liability for resulting damage.
1.2 Identification obligation
The water in these systems is not suitable for consumption or personal hygiene.
All pipe work and outlets of the water systems are to be labelled with the words “Not drinking water”
either in words or graphically (German norm DIN 1988 Part 2, paragraph 3.3.2.) so that after years of use,
an accidental connection to the drinking water system is prevented. Even when correctly labelled it may
possibly be mistaken, for example by children. For this reason, all the outlets of the systems process
water must be fitted with child safe valves.

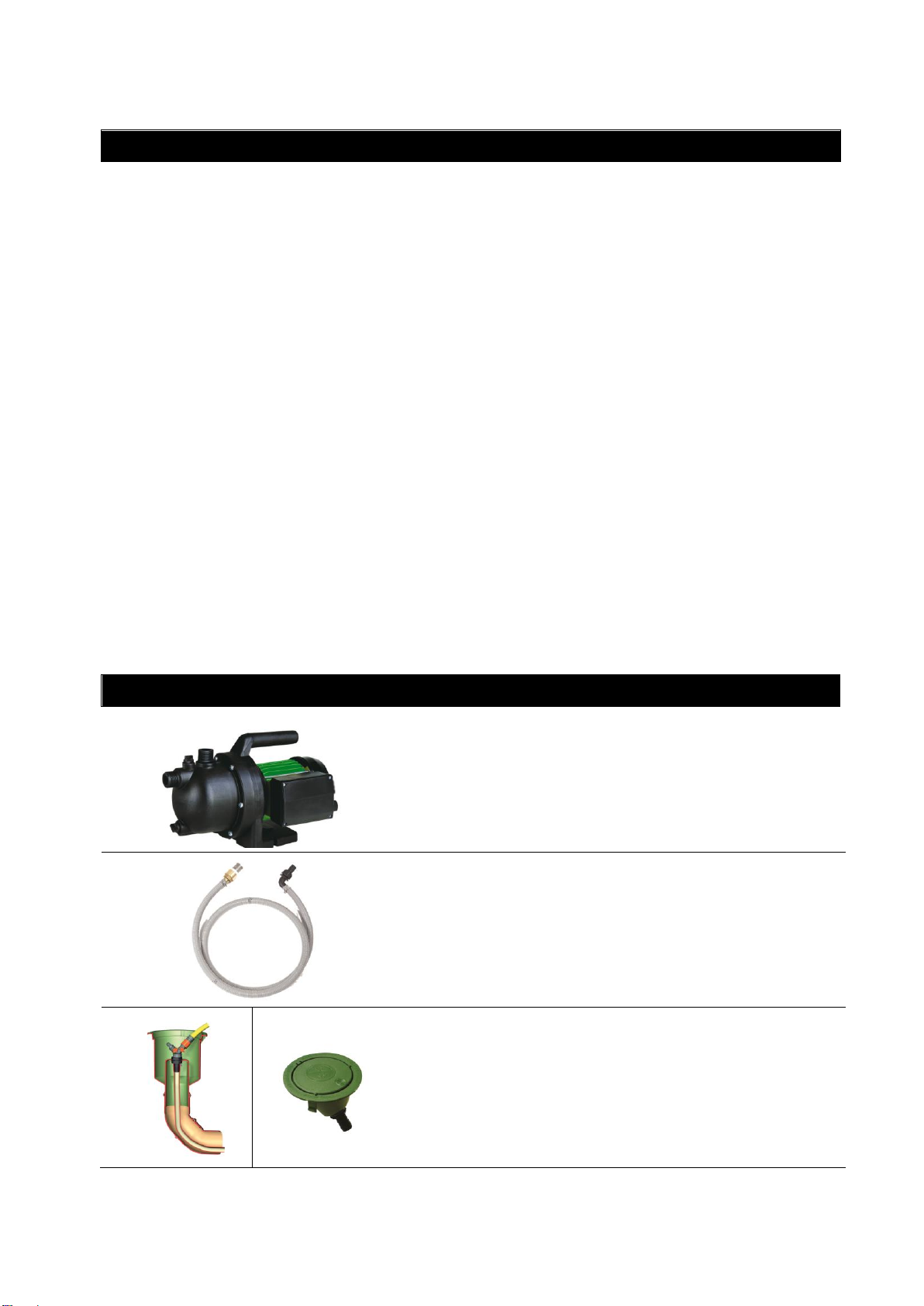

2. Scope of supply main components
Garden Jet Pump 700
Suction Set with 12,5 m suction hose
Using for the flat tank Platin the hose is to shorten
according to the installation depth.
Water plug socket
Version Extern / Version Intern

[e-mail]
www.graf.info
9 / 18
3. Installation of technical parts

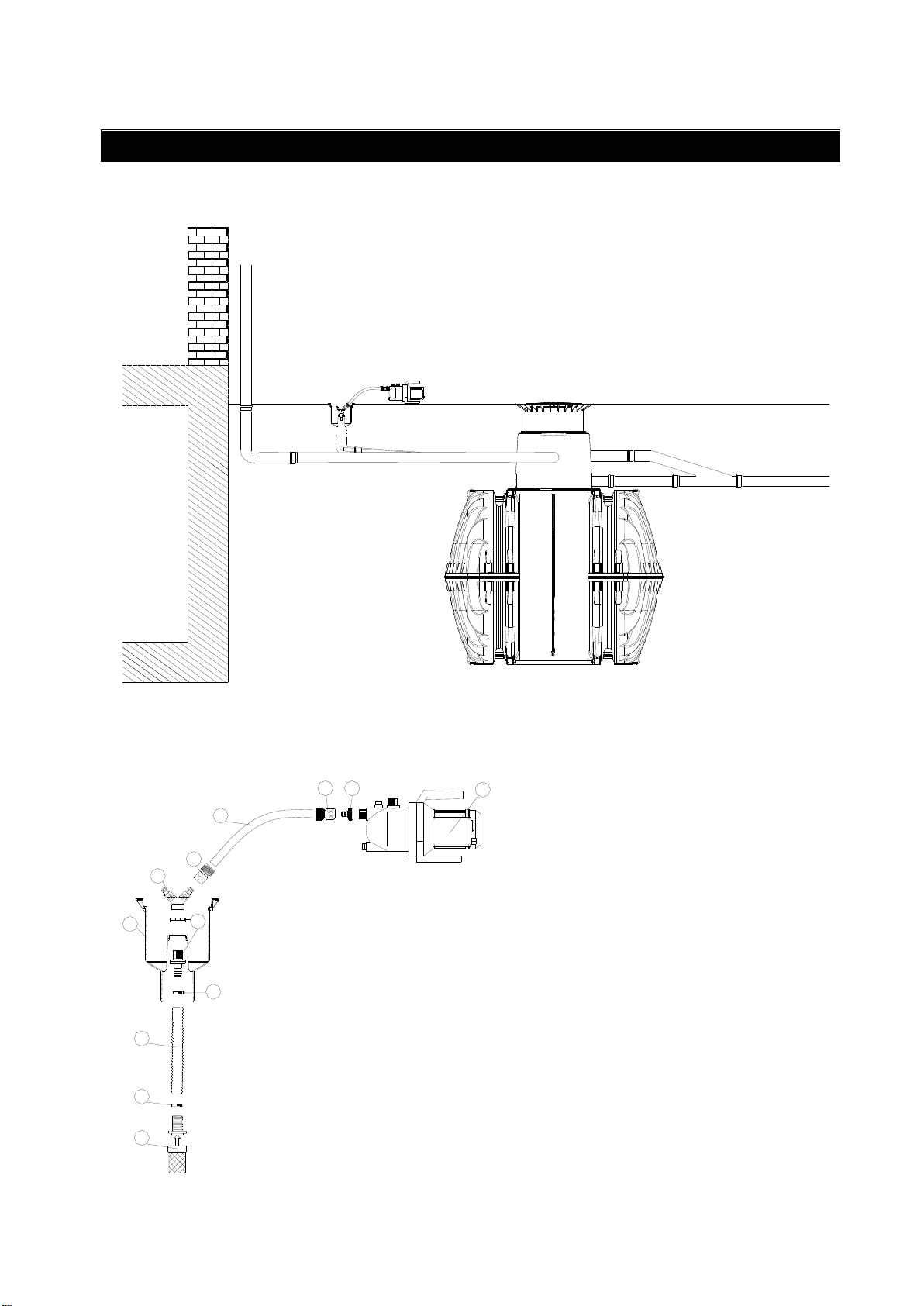

3.1 Rainwater storage tank Carat / Water plug socket extern
Caution: The distance between the Water plug socket and the underground tank is limited by the
pressure hose –length of the pressure hose is 12,5 m.
5
67
8
1
2
3
3
9
8
10
4
(1) Jet Pump 700
(2) Plug screwing thread
(3) Piece of tube
(4) Suction hose, length 1 m
(5) 2-way regulating plug
(6) Water plug socket extern
(7) Hose screwing
(8) Hose clip
(9) Suction hose, length 12,5 m
(10) Strainer with non-return valve

[e-mail]
www.graf.info
10 / 18
3. Installation of technical parts

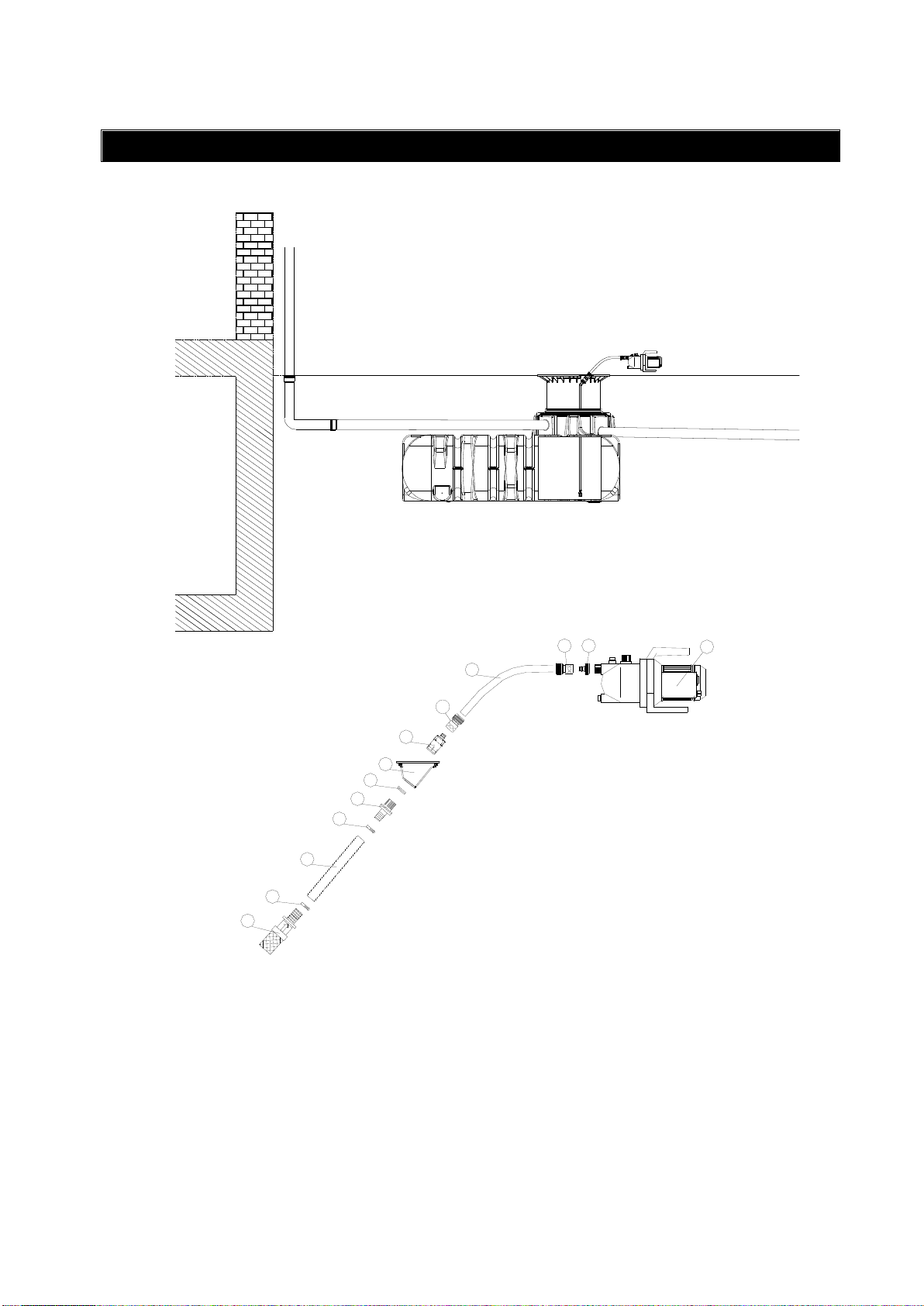

3.2 Rainwater underground tank Platin / Water plug socket intern
5
6
8
9
7
4
3
10
9
11
1
2
3
(1) Jet Pump 700
(2) Plug screwing thread
(3) Piece of tube
(4) Suction hose, length 1 m
(5) Hose coupling with water stop
(6) Water plug socket intern
(7) Foam seal
(8) Hose screwing
(9) Hose clip
(10) Suction hose, length 12,5 m
(11) Strainer with non-return valve
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –DE-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF Distribution S.A.R.L –45, route d´Ernolsheim –FR-67120 Dachstein Gare –Tél.:[phone] –Fax: [phone]
GRAF Iberica Tecnología del Plástico S.L. –Marquès Caldes de Montbui, 114 –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF UK Ltd –Target House –Thorpe Way Ind. Estate –Banbury –Oxfordshire –UK-OX16 4SP –Tel.: [phone] –Fax: + 44 1608 665-466
2015-11

[e-mail]
www.graf.info
11 / 18
Notice d´installation
GRAF Kit Technique Jardin Jet
Kit Technique Jardin Jet
Réf. 342010
Afin de garantir le bon
fonctionnement et la longévité de
votre installation, les différents
points décrits dans cette notice
doivent scrupuleusement être
respectés. Tout manquement à ces
règles annulera systématiquement
la garantie. Lisez également toutes
les notices des autres éléments
fournis par la société GRAF. Vous
trouverez les notices de montage
jointes dans l’emballage.
Toute notice manquante doit nous
être réclamée sans délai.
Avant de positionner la cuve dans la
fosse, il est important de vérifier que
celle-ci n’a pas été endommagée.
Les notices manquantes peuvent
être téléchargées sur www.graf.info
ou être demandées auprès de la
société GRAF.
Sommaire
1. GÉNÉRALITÉS 12
1.1 Sécurité 12
1.2 Marquage 12
2. COMPOSITION DU CARTON 12
3. MONTAGE 13
3.1 Cuve à enterrer Carat / Regard de Raccordement
externe 13
3.2 Cuve Platine / Regard de Raccordement interne 14
+
+

[e-mail]
www.graf.info
12 / 18
1. Généralités
1.1 Sécurité
Les règles de sécurité doivent impérativement être respectées durant l’installation de la cuve. Durant
l’inspection de la cuve, une 2ème personne doit être présente.
Les instructions d’installation, de montage, d’entretien et de réparation indiquées ci-après doivent être
scrupuleusement respectées.
Durant toute intervention sur la cuve ou les accessoires, l’installation complète doit être mise hors
service.
Le couvercle de protection provisoire placé sur la cuve lors de la livraison doit immédiatement être
remplacé par le couvercle définitif double parois en PE ou la rehausse télescopique avec couvercle en
PE.
Seuls les couvercles GRAF doivent être utilisés. En dehors de l’entretien de la cuve, le couvercle doit
impérativement être verrouillé. Pour des raisons de sécurité, le bon positionnement du couvercle doit être
vérifier régulièrement.
La société GRAF vous propose une large gamme d’accessoires d’une grande compatibilité. L’utilisation
d’autres accessoires peut contribuer à un mauvais fonctionnement de l’installation. Les dommages subis
dans ce cas ne sont pas garantis.
1.2 Marquage
L’eau de pluie simplement filtrée (c’est-à-dire non traitée) ne doit en aucun cas être utilisée pour
une consommation courante ou l’hygiène corporelle.
Afin d’éviter toute confusion, toutes les sorties d’eau de pluie doivent être signalées par la mention écrite
ou en image « Eau non potable ». Les tuyauteries doivent être marqué d’un adhésif de couleur pour être
repérées facilement. Toutes les sorties doivent être équipées de vannes « sécurité enfant ».
2. Composition du carton
Pompe Jet 700
Set de tirage 12,5 m avec crépine et clapet
anti-retour
Pour une utilisation dans la cuve PLATINE, le tuyau de
tirage doit être recoupé à la bonne longueur.
Regard de Raccordement
Version Externe / Version Interne

[e-mail]
www.graf.info
13 / 18
3. Montage
3.1 Cuve à enterrer Carat / Regard de Raccordement externe
Attention: La distance maximum entre le regard et la cuve correspond à la longueur du tuyau
d’aspiration soit : 12,5 m.
5
67
8
1
2
3
3
9
8
10
4
(1) Pompe Jet 700
(2) Raccord male
(3) Raccord femelle
(4) Tuyau de raccordement, longueur 1 m
(5) Sélecteur de circuit
(6) Regard de Raccordement externe
(7) Raccord
(8) Collier de serrage
(9) Tuyau d´aspiration, longueur 12,5 m
(10) Crépine avec clapet anti-retour

[e-mail]
www.graf.info
14 / 18
3. Montage
3.2 Cuve Platine / Regard de Raccordement interne
5
6
8
9
7
4
3
10
9
11
1
2
3
(1) Pompe Jet 700
(2) Raccord male
(3) Raccord femelle
(4) Tuyau de raccordement, longueur 1 m
(5) Embout de tuyau avec clapet anti-retour
(6) Regard de Raccordement interne
(7) Joint caoutchouc
(8) Raccord de liaison
(9) Collier de serrage
(10) Tuyau d´aspiration, longueur 12,5 m
(11) Crépine avec clapet anti-retour
Otto Graf GmbH –Carl-Zeiss-Str. 2-6 –D-79331 Teningen –Tel.: [phone] –Fax: [phone]
GRAF SARL –45, Route d´Ernolsheim –F-67120 Dachstein Gare –Tel.: [phone] –Fax: [phone]
GRAF Iberica –C/Marquès Caldes de Montbui, 114 baixos –ES-17003 Girona –Tel.: [phone] –Fax: [phone]
GRAF Ltd –Maidstone, Kent –UK-ME16 8Ry –Phone: [phone]
2015-11

[e-mail]
www.graf.info
15 / 18
Instrucciones para la instalación del
GRAF Pack técnico Garden Jet
Pack técnico Garden Jet
Nº pedido 342010
Se deben tener en cuenta
obligatoriamente todos los puntos
indicados en estas instrucciones. En
caso de no seguir estas
indicaciones se perderán todos los
derechos de garantía. Para todos
los artículos complementarios
adquiridos a través de GRAF, se
suministran instrucciones de
montaje adjuntos a los embalajes de
transporte.
Solicítenos inmediatamente las
instrucciones que puedan faltarle.
Se debe realizar una revisión de los
tanques por si hubiera daños antes
de la colocación en la fosa de obra.
En caso de no disponer de las
instrucciones de montaje las puede
descargar en www.graf.info o
solicitarlas a Graf.
Índice de contenido
1. INDICACIONES GENERALES 16
1.1 Seguridad 16
1.2 Obligación de señalización 16
2. VOLUMEN DE SUMINISTRO COMPONENTES
PRINCIPALES 16
3. MONTAJE 17
3.1 Tanque enterrado Carat / Arqueta conexiones externa 17
3.2 Depósito plano Platin / Arqueta conexiones interna 18
+
+

[e-mail]
www.graf.info
16 / 18
1. Indicaciones generales
1.1 Seguridad
En la ejecución de todos los trabajos deben seguirse las prescripciones pertinentes de prevención de
accidentes según BGV C22. Particularmente, en la inspección personal del depósito se requiere una
segunda persona para fines de seguridad.
Por lo tanto se deben seguir las prescripciones y normas correspondientes a la ejecución de los trabajos
de instalación, montaje, mantenimiento y reparación. Encontrará mayor información en los párrafos
correspondientes en estas instrucciones.
Antes de la ejecución de los trabajos en el equipo o en piezas individuales del equipo debe ponerse toda
la instalación fuera de servicio, protegiéndola simultáneamente contra una puesta en marcha no
autorizada.
La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que
pueden ampliarse para formar sistemas completos. La utilización de otros accesorios puede provocar la
pérdida de funcionalidad de la instalación, de modo que el fabricante no asume la responsabilidad de los
daños generados en estos casos.
1.2 Obligación de señalización
El agua de estos sistemas no es para consumo ni para la higiene personal.
Todas las líneas y lugares de extracción de agua de servicio deben señalizarse por escrito con las
palabras „No es agua potable“ o mediante símbolos, para prevenir incluso después del transcurso de
algunos años el enlace erróneo con la red de agua potable. Incluso en caso de una señalización correcta
puede surgir el riesgo de confusiones, p. ej. por parte de niños. Por lo tanto deben equiparse todos los
sitios de extracción de agua de servicio con válvulas que cuentan con seguros para niños.
2. Volumen de suministro componentes principales
Bomba Garden-Jet 700
Tubo succión 12,5 m
Si se utiliza con el depósito Platin, se debe cortar la
manguera acorde a la profundidad de instalación.
Arqueta conexiones
Versión Externa / Versión Interna

[e-mail]
www.graf.info
17 / 18
3. Montaje
3.1 Tanque enterrado Carat / Arqueta conexiones externa
Atención: La distancia entre la arqueta de conexión de agua y el tanque subterráneo se encuentra
limitada por el largo de la manguera de succión –largo máx. de succión de la bomba 12,5
m.
5
67
8
1
2
3
3
9
8
10
4
(1) Bomba Garden-Jet 700
(2) Unión roscada de válvula
(3) Trozo de manguera
(4) Manguera de succión, largo1 m
(5) Válvula de regulación de dos vías
(6) Conexión de agua externa
(7) Racor para mangueras
(8) Abrazadera para manguera
(9) Manguera de succión, largo 12,5 m
(10) Filtro de succión con válvula de retención

[e-mail]
www.graf.info
18 / 18
3. Montage
3.2 Depósito plano Platin / Arqueta conexiones interna
1
5
6
8
9
7
4
3
10
9
11
1
2
3
(1) Bomba Garden-Jet 700
(2) Unión roscada de válvula
(3) Trozo de manguera
(4) Manguera de succión, largo 1 m
(5) Acoplamiento de tubo flexible con parada de agua
(6) Conexión de agua interna
(7) Junta de espuma
(8) Racor para mangueras
(9) Abrazadera para manguera
(10) Manguera de succión, largo 12,5 m
(11) Filtro de succión con válvula de
retención
