Granberg InDIago 510 User manual

Dok. Nr: M510
V: 1.1
2018-03-19
Montageanleitung
InDiago 510
Installation Instructions
InDiago 510
Installationsanvisning
InDiago 510
Notice de montage
InDiago 510

InDIago 510
230/50Hz/2.0A
20 mm / s
470 mm
40 kg
6 / 1h
kg
(mm)

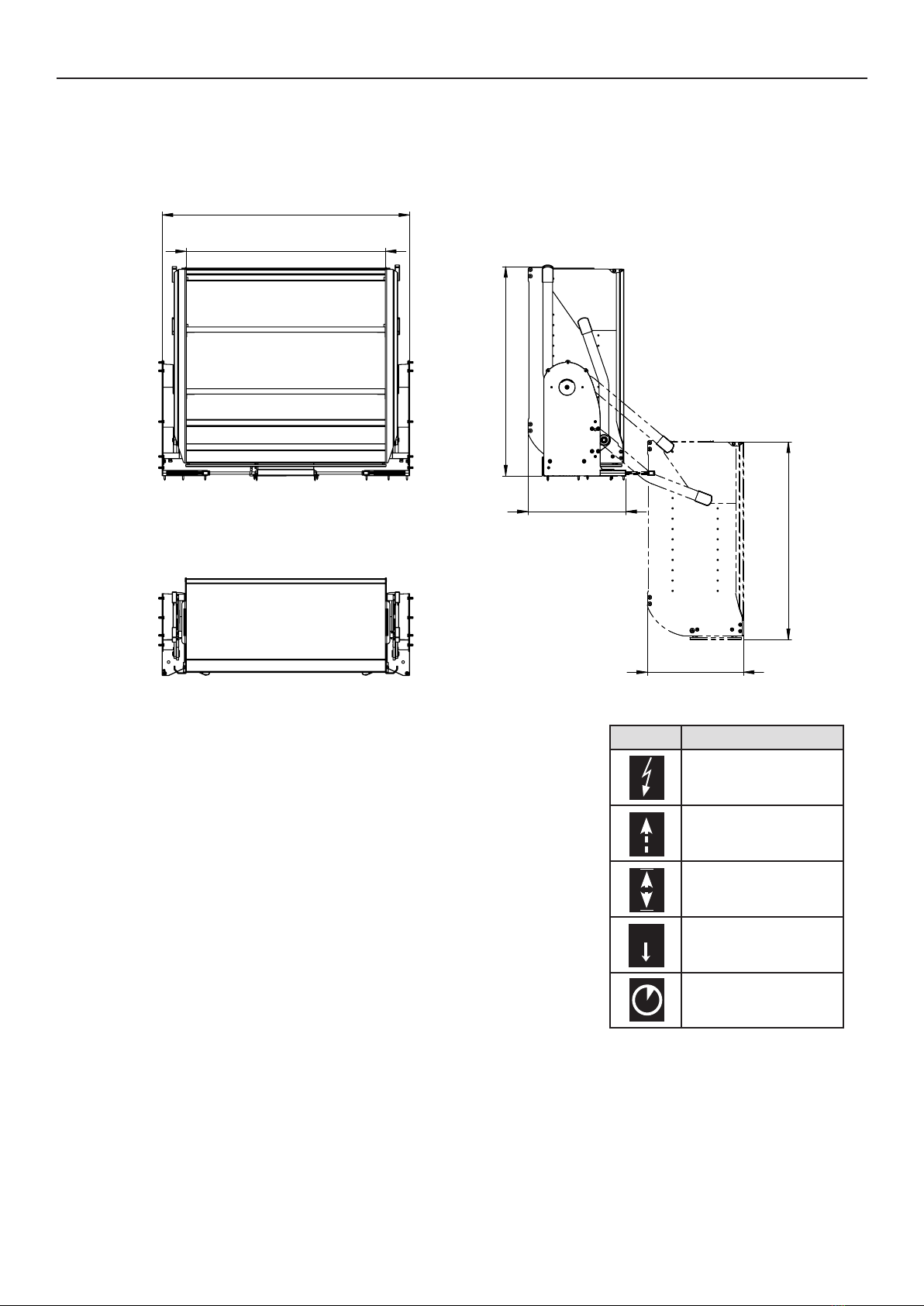

Teknisk data / Technical data / Technische Daten / Données techniques
Min 460
Max 968
318 / 418 / 518 / 618 / 718 / 818
614
248 / 298
650 / 800
254 / 304
Installation
07174
WEIGHT:
A3
SHEET 1 OF 1 SCALE:1:10
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
DRAWN
CHECKED
Granberg Interior AB
Tel. [phone]
[email protected]
www.granberg.se

Planering / Planning / Planung / Planification
(mm)
500 / 600 / 700 / 800 / 900 / 1000
min 700 / min 850
min 260 / min 310
min 660 / min 810
16 - 20
Väggskåp SMST
07183-skåp
WEIGHT:
A3
SHEET 1 OF 1 SCALE:1:10
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
DRAWN
CHECKED
Granberg Interior AB
Tel. [phone]
[email protected]
www.granberg.se
16 - 20
Min 460
Max 968
318 / 418 / 518 / 618 / 718 / 818
Installation
07174-hållfasthet
WEIGHT:
A3
SHEET 1 OF 1 SCALE:1:10
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
DRAWN
CHECKED
Granberg Interior AB
Tel. [phone]
[email protected]
www.granberg.se
750N
600N
900N

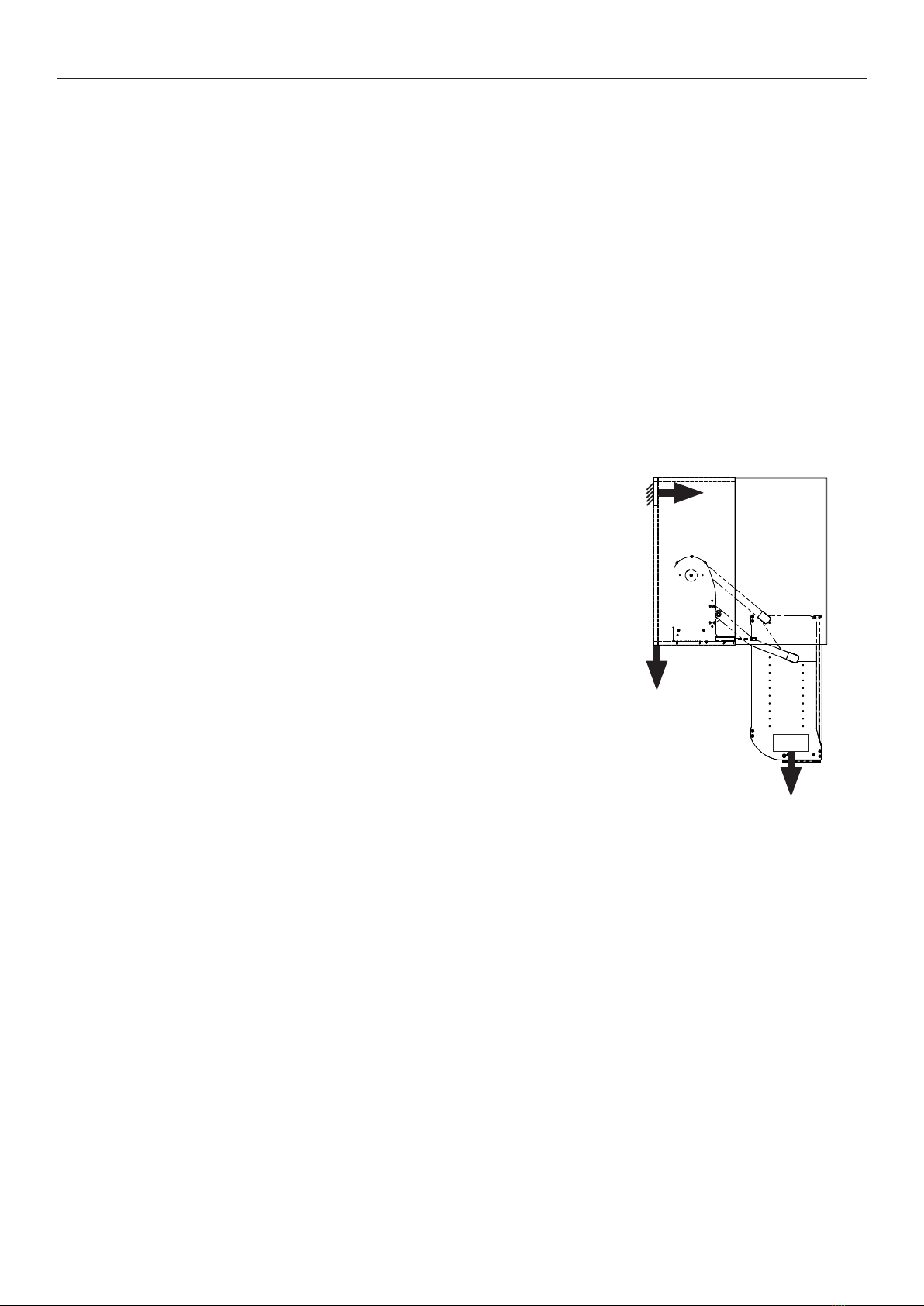

Very important!
Check the cabinet xing on the wall before installation!
At maximum load and fully driven, the tensile force in the wall can reach 600N.
Make sure that the screw connection and condition of the cabinet meet these requirements.
Check the condition of the wall joining with cupboard sides.
Reinforce with an angle bracket xed in the sides of the cabinet and into the wall through the cabinet to get a stronger
wall xing.
Also connect the cabinet with cabinets at the sides to further distribute of the forces.
Hinges
All cabinet manufacturers have dierent types of hinges and placement.
We have developed the product to work with as many types and hinges and its location as possible.
There may even be cases where the hinges are in conict with the product.
The hinges must then be moved so as not to collide with the product or its moving parts.
Dampings mounted outside of the hinges must be removed.
Hinges with integrated damping are compatible.
Planering / Planning / Planung / Planification
Min 460
Max 968
318 / 418 / 518 / 618 / 718 / 818
Installation
07174-hållfasthet
WEIGHT:
A3
SHEET 1 OF 1 SCALE:1:10
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
DRAWN
CHECKED
Granberg Interior AB
Tel. [phone]
[email protected]
www.granberg.se
750N
600N
900N
EN

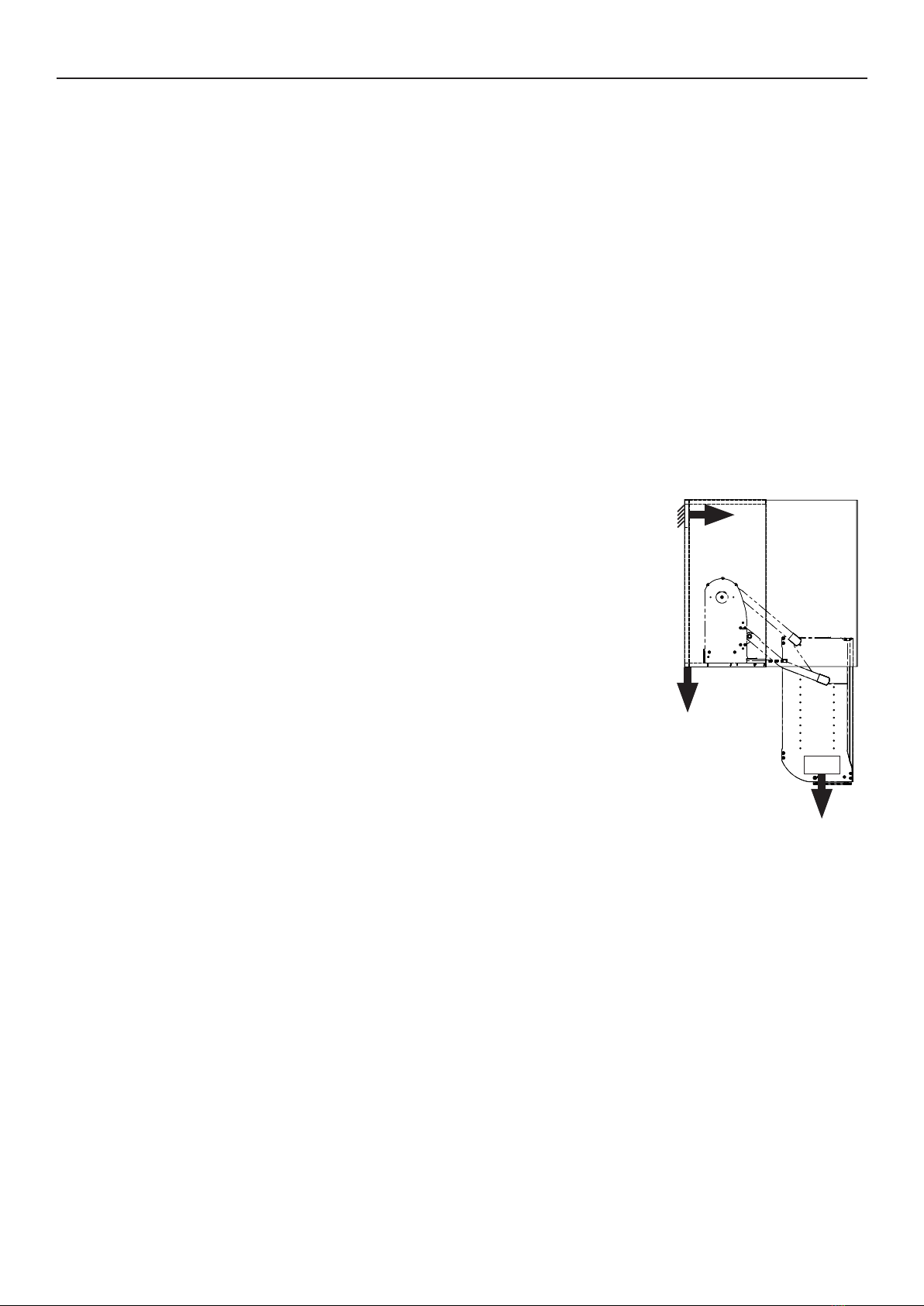

Mycket Viktigt!
Kontrollera skåpets fastsättning i vägg före installation!
Vid max belastning och fullt utkörd kan dragkraften i vägg uppgå till 600N
Säkerställ att skruvförband och skick på skåp uppfyller dessa krav.
Kontrollera skicket på spikregelns sammanfogning med skåpsidor.
Förstärk med en byggvinklar fastsatta i skåpets sidor och in i vägg genom spikregel för att få en starkare
fastsättning i vägg.
Sammanfoga även skåpet med skåp vid sidorna för att fördela ut kraften ytterligare.
Gångjärn
Alla skåpstillverkare har olika typer av gångjärn och placering.
Vi har utfromat produkten för att fungera med så många typer och gångjärn och dess placering som är möjligt.
Det kan ändock förekomma fall där gångjärnen är i konikt med produkten.
Gångjärnen yttas då för att inte kollidera med produkten eller dess rörliga delar.
Dämpning som är monterade utanpå gångjärn avlägsnas.
Gångjärn med integrerad dämpning är kompatibla.
SE

Sehr wichtig!
Überprüfen Sie vor der Montage die Wandbeschaenheit!
Bei max. Belastung können während des Betriebs Zugkräfte von bis zu 600N an der Wand auftreten.
Stellen Sie sicher, das die Schrankaufhängung dieser Belastung standhält.
Gegebenenfalls müssen weiter Befestigungspunkte gesetzt werden.
Um eine möglichst große Stabilität zu erhalten, verschrauben Sie den Schrankkorpus mit den seitlich anschließenden
Schränken (falls vorhanden).
Scharniere
Je nach Möbelhersteller variieren die Montagemaße und die Art der Scharniere.
Wir haben unser Produkt so konstruiert, das es mit den gängigsten Fabrikaten kompatibel ist.
Sollte es dennoch zu Problemen kommen, so müssen die Scharniere versetzt werden, damit eine einwandfreie Funktion
gewährleistet wird.
Aufgesetzte Scharnierdämpfungen müssen entfernt werden.
Scharnieren mit integrierter Dämpfung sind kompatibel.
Très important!
Vériez la xation du caisson sur le mur avant l’installation!
Une fois le caisson chargé et en fonctionnement, la force de traction sur le mur peut atteindre jusqu’à 600N
Assurez-vous que le support murale et la suspension du caisson peuvent supporter cette charge.
Si nécessaire, d’autres points de xation doivent être dénis.
An d’obtenir la plus grande stabilité possible, renforcer avec une equerre xée dans les coins du caisson et dans le mur
pour obtenir pour obtenir une plus forte xation murale (si possible).
Connectez également l’armoire avec des armoires sur les côtés pour répartir davantage la puissance.
Charnière
Selon le fabricant de meubles, les dimensions de montage et le type de charnières varient.
Nous avons conçu notre produit pour être compatible avec les marques les plus courantes.
Si toutefois il y a des problèmes, les charnières doivent être déplacées, de sorte qu’une fonction parfaite
est garanti.
Les ”amortisseurs”de charnière attachés doivent être enlevés.
Tracer des repères de perçage sur les côtés du caisson.
Min 460
Max 968
318 / 418 / 518 / 618 / 718 / 818
Installation
07174-hållfasthet
WEIGHT:
A3
SHEET 1 OF 1 SCALE:1:10
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
DRAWN
CHECKED
Granberg Interior AB
Tel. [phone]
[email protected]
www.granberg.se
750N
600N
900N
Planering / Planning / Planung / Planification
DE
FR

Elektricitet / Electricity / Strom / Électricité
Kabelkanal, max djup 10mm
Cable channel, max depth 10mm
Kabelkanal, maximale Tiefe 10mm
Canal de câble, profondeur maximale 10mm
(mm)
500 / 600 / 700 / 800 / 900 / 1000
min 700 / min 850
min 260 / min 310
min 660 / min 810
16 - 20
Väggskåp SMST
07183-skåp
WEIGHT:
A3
SHEET 1 OF 1 SCALE:1:10
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
DRAWN
CHECKED
Granberg Interior AB
Tel. [phone]
[email protected]
www.granberg.se
16 - 20
TRAFO
centrum
90 mm
230V
Borra ett 30mm hål i skåpstakets bakkant.
Drill a 30mm hole in the back of the cabinet.
Bohren Sie ein 30 mm Loch an der Hinterkante des Schranks.
Percez un trou de 30 mm à l’arrière de l’armoire.

1
185 mm

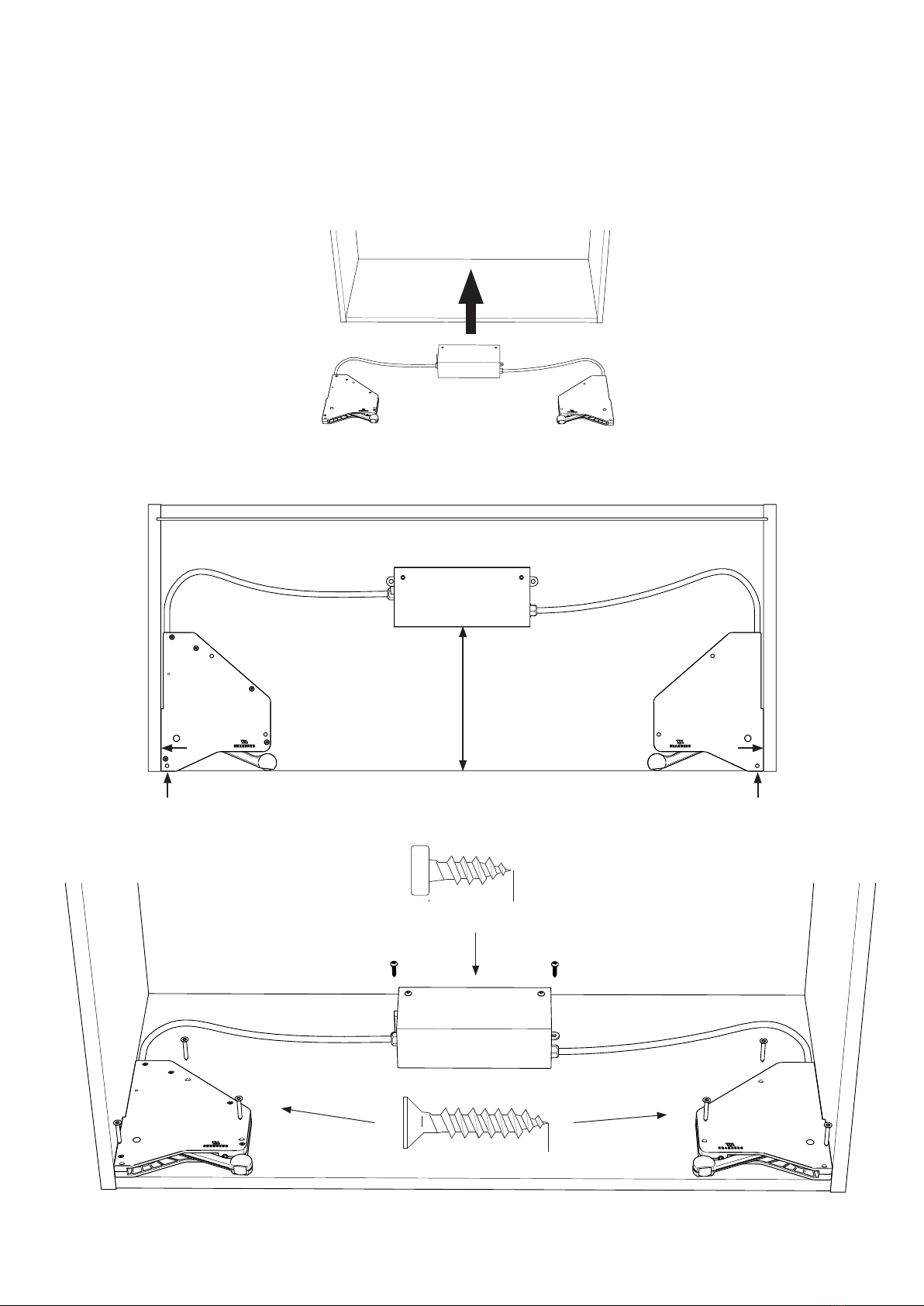

Placera lucköppnarenheten på botten av skåpet och skruva fast.
Place the door opener on the bottom of the cabinet and screw it tight.
Platzieren Sie den Türöner wie unten gezeigt auf dem Unterboden des Schranks.
Placez l’ouvre-porte sur le fond de l’armoire et vissez-le fermement.
16 mm
6x - 3,5 x 25 mm
12 mm
2x - 4x12mm

2
40 mm
Skruva fast styrenheten.
Fix the control unit.
Verschrauben Sie das Steuergerät wie unten gezeigt.
Visser l’unité de contrôle.
12 mm
4x - 4x12mm

3Placera vänster och höger motorenhet i skåpet.
Skjut ner och fram i urtaget på lucköppnarna.
Place the left and right motor unit in the cabinet.
Slide down into the recess on the door openers.
Stellen Sie die linke und rechte Motoreinheit in den Schrank.
Unten in die Aussparung des Türöners schieben.
Placez les unités moteur gauche et droite dans l’armoire.
Glissez vers le bas dans l’évidement sur l’ouvre-porte.

4
A
A
95
125
180
240
240
95
25
60
168
326
352
SECTION A-A
Väggskåp SMST
07183
WEIGHT:
A3
SHEET 1 OF 1 SCALE:1:5
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
DRAWN
CHECKED
Granberg Interior AB
Tel. [phone]
[email protected]
www.granberg.se
6x 6x
5,0 mm
13 mm

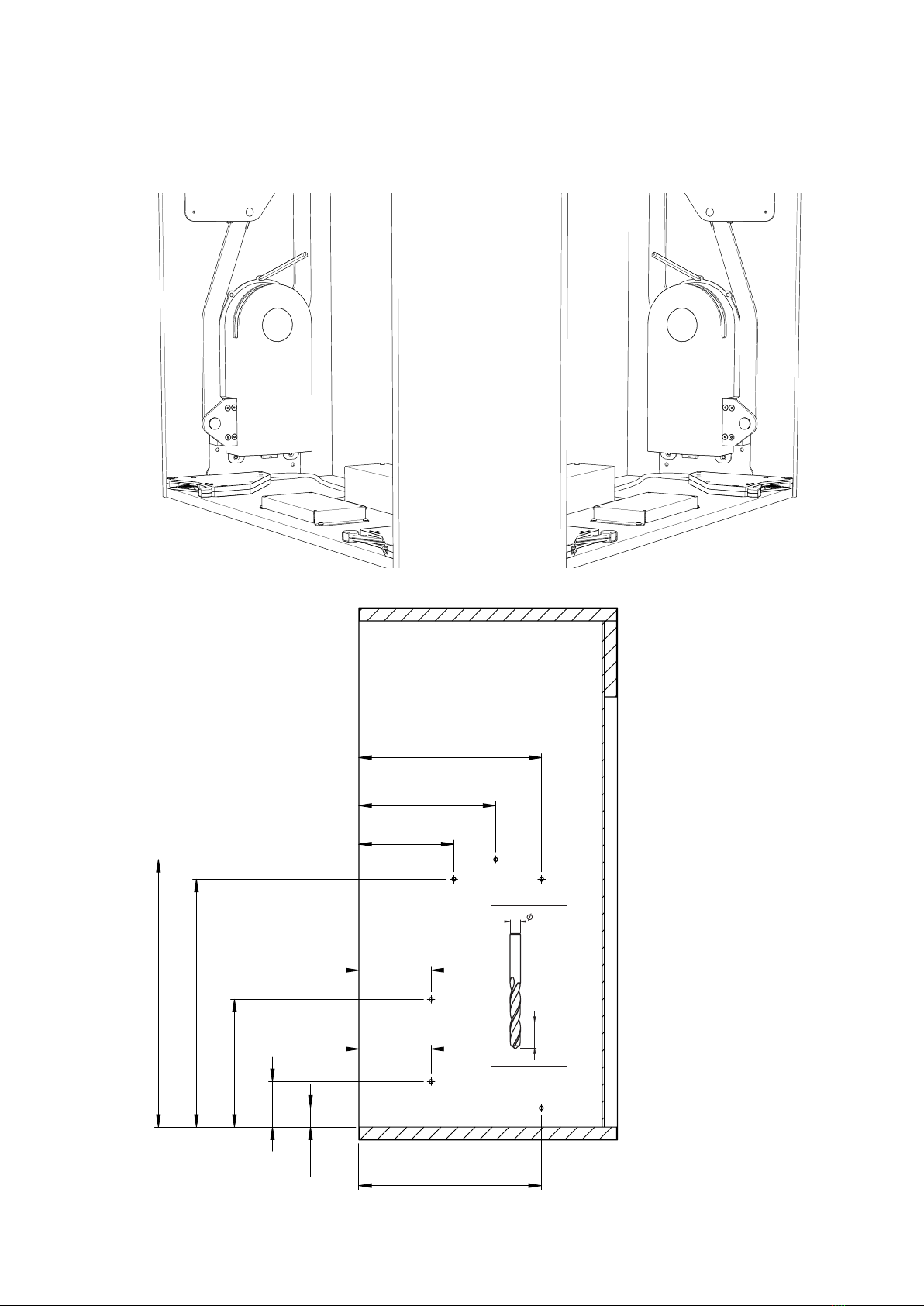

Markera infästningshålen på skåpssidorna.
Draw the xing holes on the cabinet sides.
Markieren sie die seitlichen Befestigungspunkte.
Zeichnen Sie die Befestigungslöcher an den Schrankseiten.

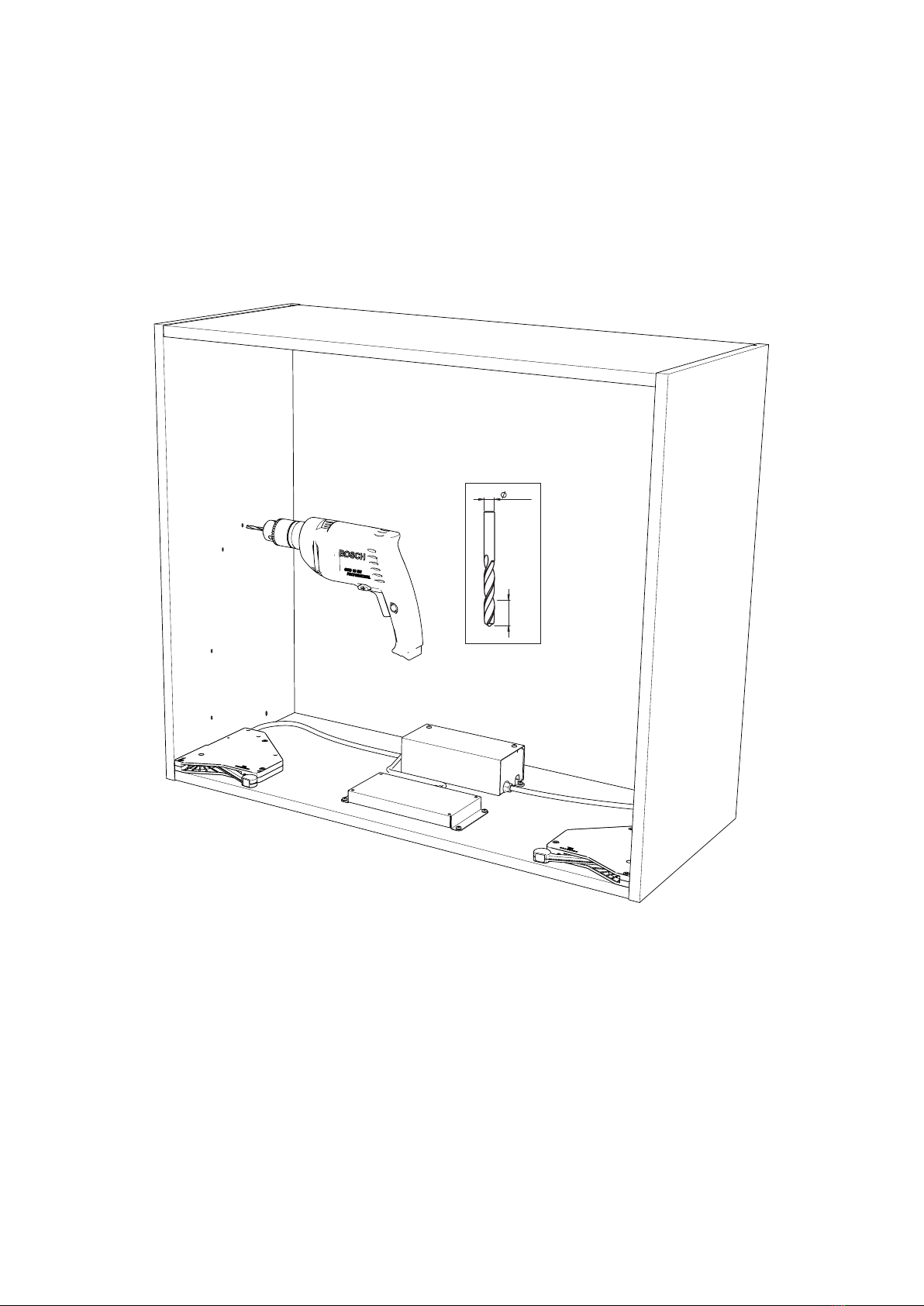

5Borra samtliga hål som är markerade. 12st 5mm.
Drill all holes marked. 12pcs 5mm.
Bohren Sie alle markierten Löcher wie angegeben. 12 Stck. a 5 mm.
Percer tous les trous marqués. 12pcs 5mm.
5,0 mm
13 mm
12x

6
Systemskruv 5x16
WEIGHT:
A4
SHEET 1 OF 1
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DEBUR AND BREAK SHARP EDGES UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m
Granberg Interior AB
Tel. [phone]
Fax. [phone]
[email protected]
www.granberg.se
Drawn
Checked
2014-11-26
Joel
5x16
SCALE:5:1
DWG NO.
TITLE:
FINISH:
12 x
Skruva fast motorenheterna i sidorna på skåpet.
Screw the motor units into the sides of the cabinet.
Verschrauben Sie die Motoreinheiten mit den Schrankseiten.
Vissez les unités de moteur dans les côtés de l’armoire.

7
(T)
T + 7 mm
40 mm
16 mm
4x - 3 x 12 mm

Vänster motor
Höger motor
Klämskydd
Motor för luckor
24V in
Anslut kablarna enligt nedan (OBS! Vänta med 24V in)
Connect the cables as shown below (Please wait with 24V in)
Schließen Sie Kabel wie gezeigt an (Achtung! Bitte noch nicht den 24 V-Anschluss einstecken)
Connectez les câbles comme indiqué ci-dessous (Veuillez patienter 24V)
Sladdansluten manöverknapp
8

9
10
D
D
T
T D
16 mm 24 mm
17 mm 23 mm
18 mm 22 mm
19 mm 21 mm
20 mm 20 mm

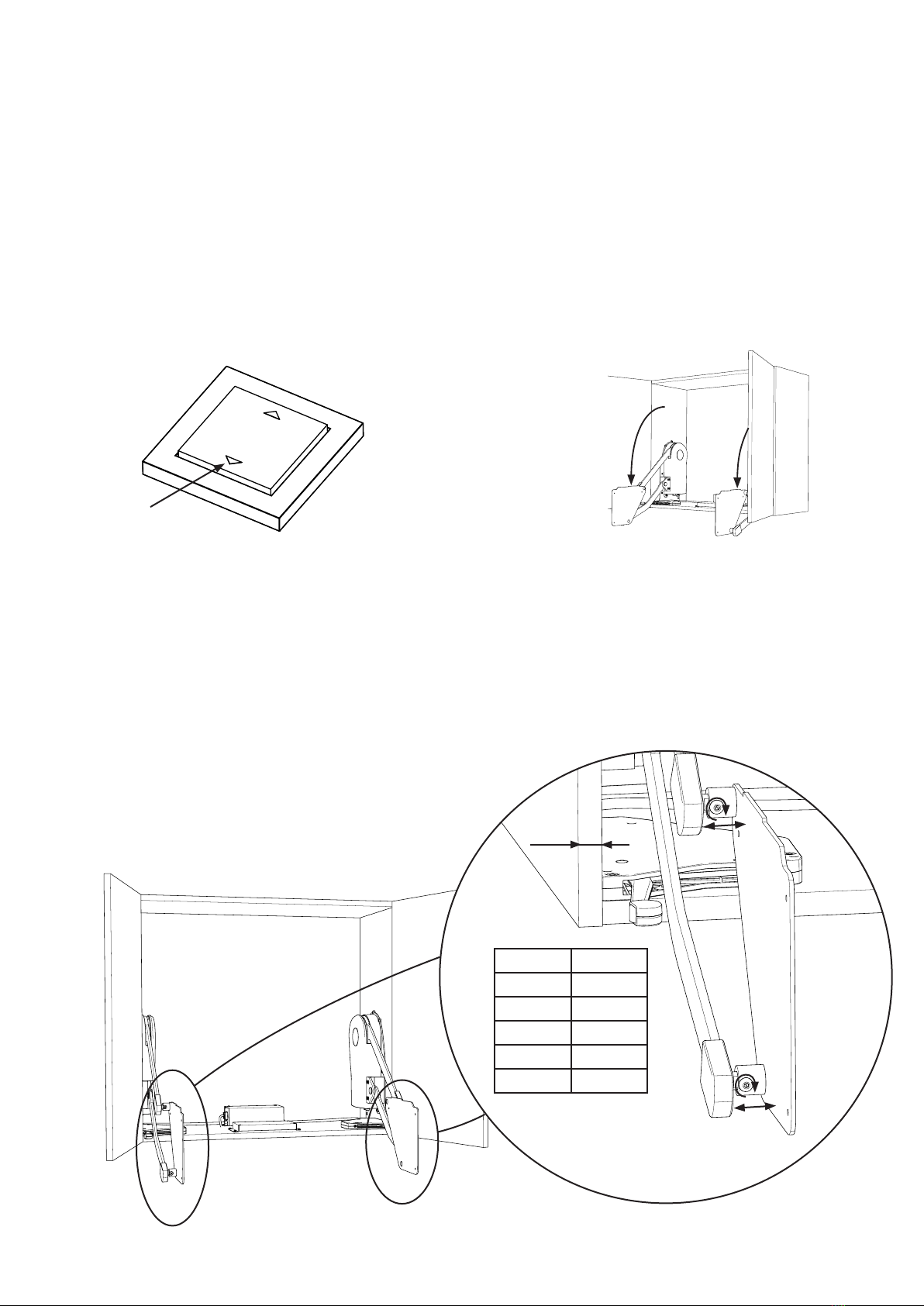

Anslut nu 24V från trafo till styrenheten och kör ned genom att hålla in nedåt på knappen.
(Först öpnnas luckorna och därefter kommer skåpsinsatsens fästplåtar ned)
Now connect 24V from the transformer to the controller and lower down by holding down the button.
(First, the doors are opened and then the mounting bracket plates are lowered)
Verbinden Sie nun den 24V-Anschluss zwischen Steuergerät und Taster. Fahren Sie
die Motoren anschließend durch Drücken des Tasters herab.
(Nach den Betätigen des Tasters werden zuerst die Türen geönet,
anschließend werden die Montageplatten für den Schrankeinsatz ausgefahren)
Connectez maintenant 24V du transformateur au contrôleur et abaissez-le en maintenant le bouton enfoncé.
(Tout d’abord, les espaces sont ouverts, puis les plaques de xation sont abaissées)
Justera fästplåtarna i sidled för att passa skåpstommens tjocklek.
Adjust the side panels to t the cabinet body thickness.
Richten Sie die Montageplatten entsprechend der Korpusstärke aus.
Réglez les panneaux latéraux en fonction de l’épaisseur de l’armoire.

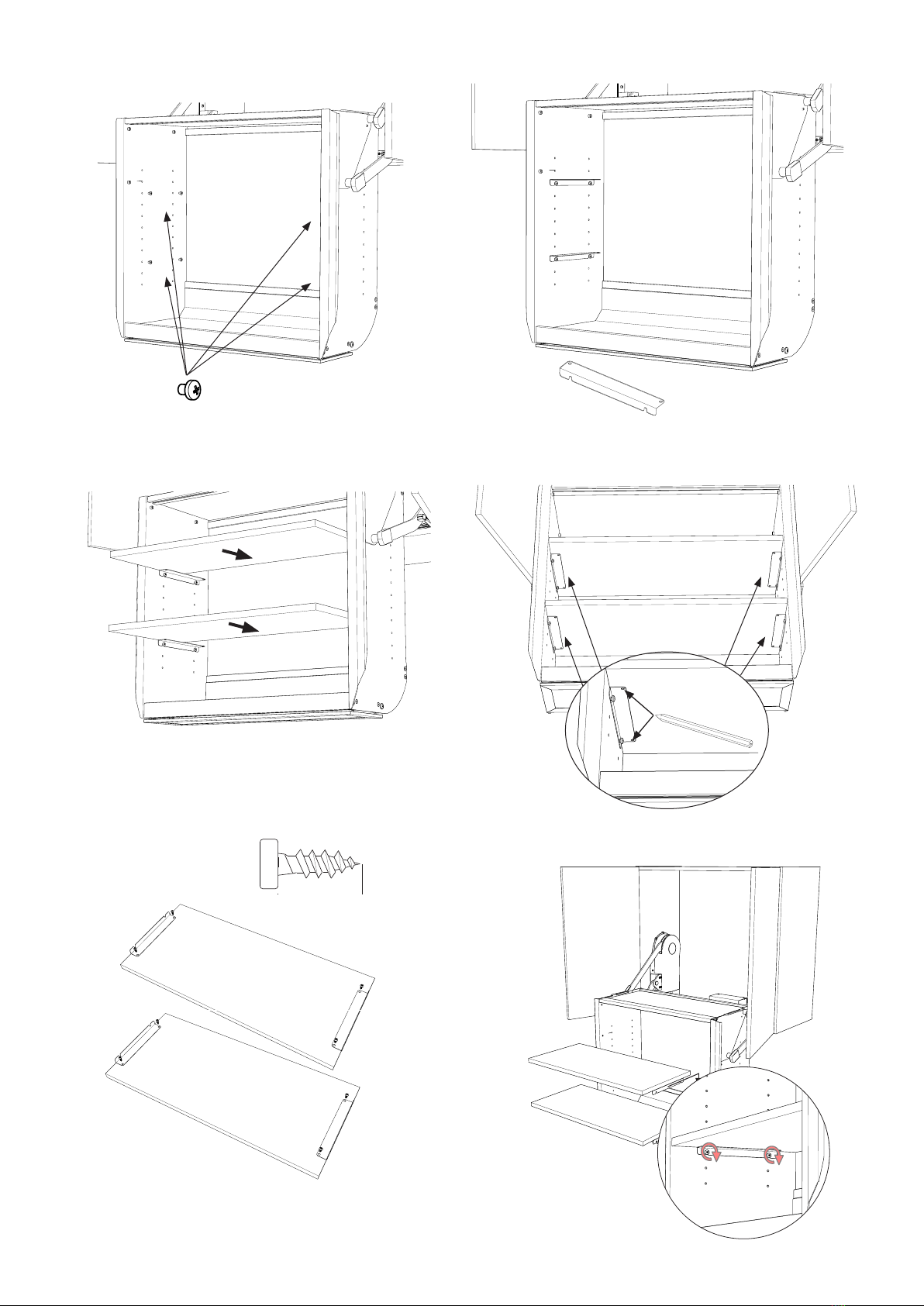

11 Häng på skåpsinsatsen på plåtarna och xera sedan med 6st M5 x 8 mm insex.
Hang on the cabinet insert on the plates and then x with 6x M5 x 8 mm hexagon.
Hängen Sie die Schrankeinsatz an die Montageplatten und befestigen Sie diesen mittels der 6 Stck.
M5 x 8 mm Innensechskantschrauben.
Accrocher l’insert du coret sur les plaques et xer avec 6x M5 x 8 mm insex.
6x - M5 x 8 mm

12
Koppla ihop klämskyddskabeln från vänster motorenhet med skåpsinsatsens kabel.
Fixera med medföljande bundband och fäste.
Connect the safety guard cable from the left motor unit to the cabinet insert cable.
Fix with the supplied strap and bracket.
Verbinden Sie das Kabel der Klemmschutzplatte mit dem Kabel der linken Motoreinheit. Fixi-
eren Sie das ganze anschließend mit der Kabelhalterung.
Raccordez le câble de protection de la pince de l’ensemble moteur gauche au câble d’insertion
de l’armoire. Fixez avec la sangle inférieure et le support fournis.

13
4x
8x
12 mm
8x - 4x12mm
8x - M5 x 5 mm
13.1
13.2
13.3 13.4
13.5
13.6

Justera max öppningsinkel på luckor
+
-
-
+

Etiketter / Labels / Etiketten / Étiquettes
Medföljande etikett placeras väl synligt nära manöverdonet.
Den medfølgende etikett er plassert godt synlige nær aktuatoren.
The label must be placed well visible close to the up / down switcher.
Die mitgelieferte Aufkleber müssen in der Nähe des Bedientasters gut sichtbar angebracht werden.
Les étiquettes d’accompagnement sont bien visibles près de l’actionneur.
Funktionsprov
Efter installation ska komplett funktionsprov:
* Provkör lyftenheten upp och ner hela vägen till respektive ändläge. Kontrollera att skåpet löper
fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge.
* Kontrollera att inga kablar kommer i kläm och att de är fixerade.
* Kör skåpsinsatsen nedåt och kontrollera att klämskyddet under skåpinsatsen fungerar genom att trycka lätt på den.
Skåpinsatsen ska stanna omedelbart och vända uppåt för att frige utrymme, en ljudsignal indikerar att klämskyddet är aktiverat.
* Kontrollera att luckorna öppnas och stängs korrekt.
Inbyggda säkerhetssystem
* Om luckorna ej kan öppnas hela vägen hindras skåpinsatsen från att köras utåt.
* Om luckorna försöker stängas under drift stoppas rörelsen omedelbart och ljudsignal varnar.
* Om kabel till motorenhet skadas eller kopplas ur stannar enheten och ljudsignal indikerar fel.
SE
