Greenlee CM-1000 User manual

999 3267.9 © 1999 Greenlee Textron IM 1411 7/99
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
— 1200A
— 40kΩ
— 1000V
— 600V
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
Lire attentivement et bien comprendre toutes les instructions
et les informations sur la sécurité de ce manuel avant d’utiliser
ou de procéder à l’entretien de cet outil.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
CM-1000
CLAMP-ON
AMMETER
PINCE
AMPEREMETRIQUE
AMPERÍMETRO
CON PINZA

2
Description
The Greenlee CM-1000 Clamp-on Ammeter is intended to measure AC current, AC and DC
voltage, resistance, and to verify continuity. The large, easy-to-read 3-3/4–digit LCD display
has a maximum reading of 3999.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CM-1000 Clamp-on Ammeter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
and are registered trademarks of Greenlee Textron.
KEEP THIS MANUAL

CM-1000
3
Important Safety Information
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.
Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.
Electric shock hazard:
Contact with live circuits can result in severe injury or death.

4
Important Safety Information
Electric shock hazard:
• Do not use the unit if it is wet or damaged.
• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.
• Inspect the test leads or accessory before use. The item(s) must be clean and dry,
and the insulation must be in good condition.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.
• Do not contact the test lead tips or any uninsulated portion of the accessory.
Failure to observe these warnings can result in severe injury or death.
• Do not operate with the case open.
• Before opening the case, remove the test leads or jaw from the circuit and shut off
the unit.
Failure to observe these warnings can result in severe injury or death.

CM-1000
5
Important Safety Information
Do not change the measurement function while the test leads are connected to a
component or circuit.
Failure to observe this precaution can result in injury and can damage the instrument.
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.
Failure to observe these precautions can result in injury and can damage the unit.
Unless measuring voltage or current, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.
Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

6

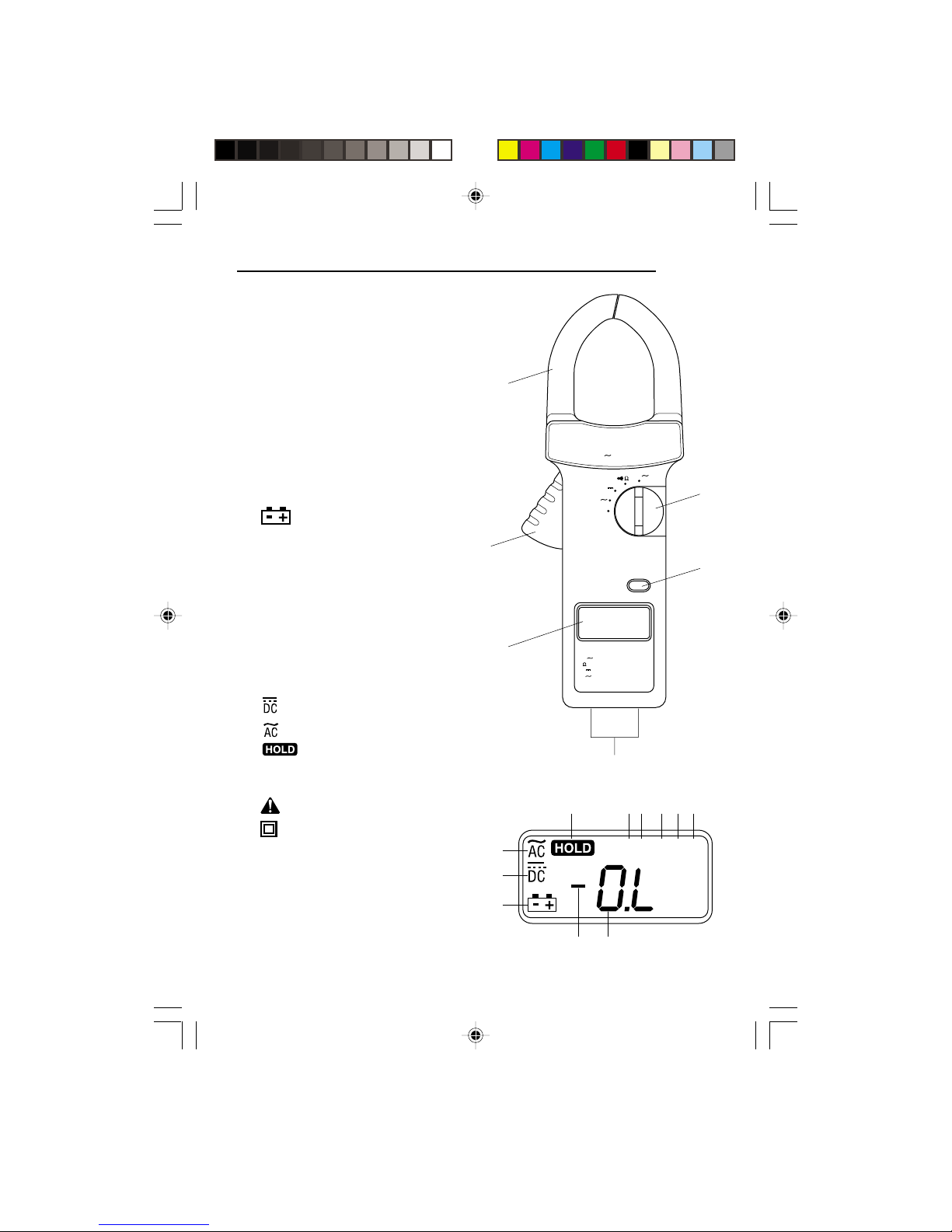

Identification
1. Input Terminals
2. Display
3. Lever
4. Jaw
5. Selector
6. Hold Button
Display Icons
7. Low Battery
8. k Kilo (103)
9. ΩOhms
10. m Milli (10–3)
11. V Volts
12. A Amps
13. OL Overload (numeric display)
14. – Polarity Indicator
15. DC measurement is selected.
16. AC measurement is selected.
17. Hold Function is enabled.
Symbols on Unit
Read the instruction manual.
Double Insulation
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
4
5
6
3
2
1
k ΩVmA
16
15
7
17 8 9 10 11 12
1314

CM-1000
7
Operation
2. See Typical Measurements for illustrations of typical uses.
3. Test the unit on a known functioning circuit or component.
•If the unit does not function as expected on a known functioning circuit, replace the
battery.
•If the unit still does not function as expected, return the unit to Greenlee for repair.
4. Take the reading from the circuit to be tested.
Note: Press HOLD to hold the present value on the display.
1. Set the selector according to the Settings Table.
Settings Table
To measure set the selector connect the and connect the
this value …to this symbol …Red lead to …Black lead to …
Continuity* V ΩCOM
Current AN/A N/A
Resistance V ΩCOM
Voltage (AC) VV ΩCOM
Voltage (DC) VV ΩCOM
* Tone indicates circuit resistance is less than 100 Ω.
Electric shock hazard:
Contact with live circuits can result in severe injury or death.

8

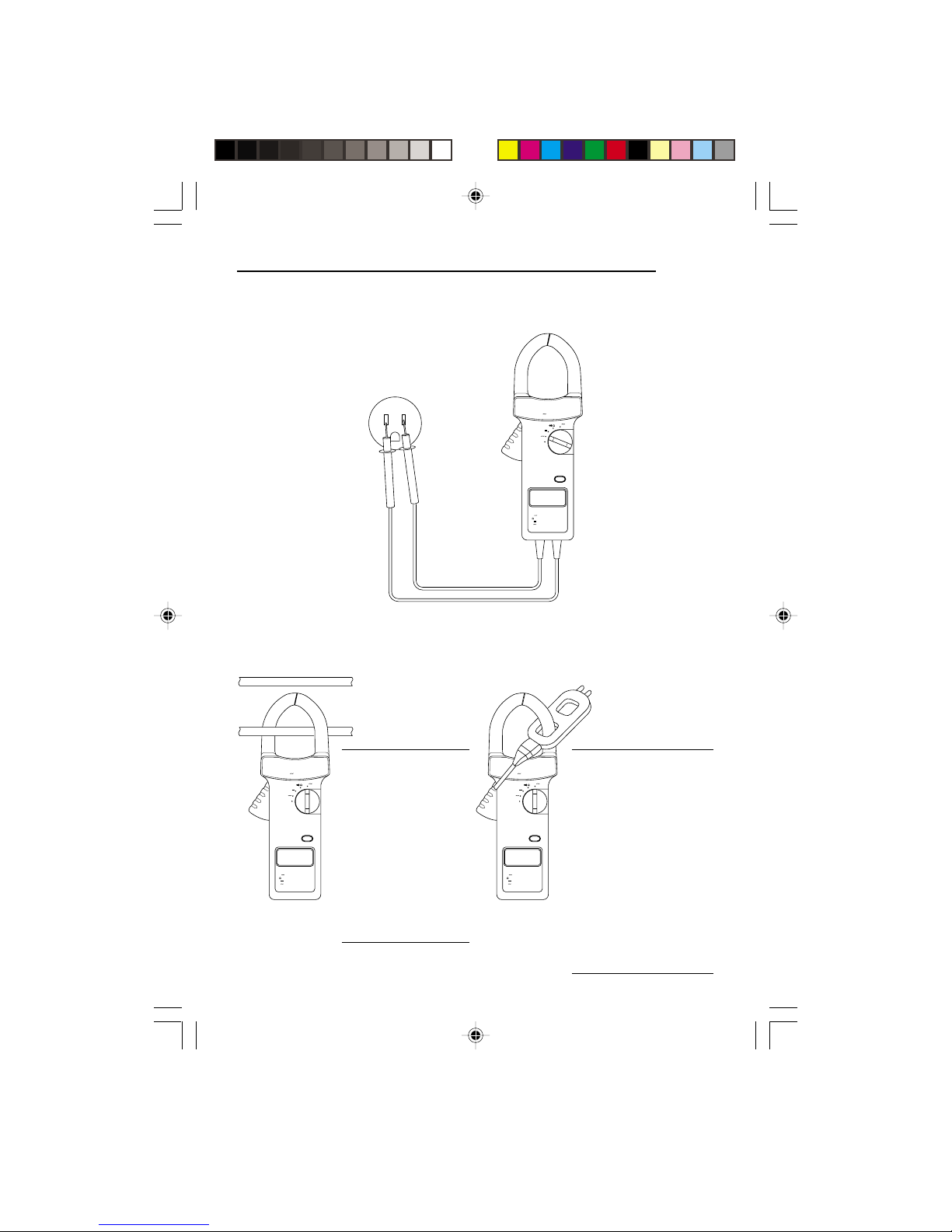

Typical Measurements
Clamp Around Line SplitterClamp Around Wire
Voltage Measurement
Current Measurement
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
Notes:
•Clamp the jaw
around one
conductor only.
•Close the jaw
completely.
•Center the wire in
the jaw for highest
accuracy.
Notes:
•The Greenlee 93-30 Line
Splitter is divided. One
section renders amps;
the other renders amps
multiplied by 10.
•Close the jaw completely.
•Center the line splitter in
the jaw for highest
accuracy.
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V

CM-1000
9
Resistance Measurement
Continuity Check
Typical Measurements
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V

10
Accuracy
See the Specifications section for operating conditions.
Accuracy is specified as follows: ±(a percentage of the reading + a fixed amount)
at 23 °C ±5 °C (73.4 °F ±9 °F), 0% to 80% relative humidity.
Accuracy Table
eulaVegnaRycaruccA ycneuqerF
egnaR
tupnI
ecnadepmI
tnerruC
A9.93)A8.0+%9.1(±
zH06ot05desUtoNA9.993)A5.0+%9.1(±
A0021)A5+%9.2(±
ecnatsiseR k999.3)9+%0.2(± A/NA/N
k04)09+%0.2(±
)CA(egatloV V9.993)V5.0+%2.1(± zH005ot04 M11
xamFp001
V006)V5+%2.1(±
)CD(egatloV V9.993)V5.0+%7.0(± desUtoN M11
xamFp001
V0001)V5+%7.0(±

CM-1000
11
Specifications
Display: 3-3/4–digit LCD (3999 maximum count)
Sampling Rate: 4 per second
Overrange Indication: “OL”appears on the display
Low Battery Indication:
Auto Power Off: 30 minutes after last selector change
Jaw Opening: 53 mm (2.09")
Overvoltage Category: Category II, 1000 Volts; Category III, 600 Volts
Operating Conditions: 0 °C to 45 °C (32 °F to 113 °F) , 0% to 80% relative humidity
Elevation: 2000 m (6500’) maximum
Storage Conditions: –20 °C to 60 °C (–4 °F to 140 °F), 0% to 80% relative humidity.
Remove battery.
Pollution Degree: 2
Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6LF22)
1. Disconnect the unit from the circuit. Turn the unit OFF.
2. Remove the screws from the back cover.
3. Remove the back cover.
4. Replace the battery (observe polarity).
5. Replace the cover and screws.
Before opening the case, remove the test leads or jaw from the circuit and shut off the unit.
Failure to observe this warning can result in severe injury or death.
Battery Replacement

12
Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

CM-1000
13
Descripción
El Amperímetro con pinza CM-1000 de Greenlee estádiseñado para medir corriente alterna,
voltios de CA y CC, y resistencia, asícomo para verificar continuidad. Su pantalla de cristal
líquido (LCD), de 3-3/4 dígitos, es grande y fácil de leer, y tiene una resolución máxima de
3999 puntos.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Amperímetro con pinza
CM-1000 de Greenlee.
Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa solicitud.
y son marcas registradas de Greenlee Textron.
CONSERVE ESTE MANUAL

14
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar
lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del
riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir
ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños
materiales.
Lea y entienda este documento antes de manejar esta herramienta o
darle mantenimiento. Utilizarla sin comprender cómo manejarla de
manera segura podría ocasionar un accidente, y como resultado de
éste, graves lesiones o incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones o
incluso la muerte.

CM-1000
15
Importante Información sobre Seguridad
Peligro de electrocución:
•No utilice este medidor si se encuentra mojado o dañado.
•Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va a
realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba o el
accesorio.
•Revise minuciosamente los cables de prueba o el accesorio antes de utilizarlos. Deberán
estar limpios y secos, y su forro aislante deberáhallarse en buenas condiciones.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
•No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o entre
una terminal de entrada cualquiera y una conexión a tierra.
•No toque las puntas de los cables de prueba ni ninguna parte del accesorio que carezca de
forro aislante.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
•No haga funcionar este medidor con su caja abierta.
•Antes de abrir la caja, retire del circuito los cables de prueba o la pinza, y apague el
medidor.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

16
Importante Información sobre Seguridad
No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.
De no observarse estas precauciones podrían sufrirse lesiones o daños al medidor.
•No intente reparar este medidor ya que contiene piezas que deben recibir
mantenimiento por parte de un profesional.
•No exponga el medidor a ambientes de temperatura extrema ni a altos niveles de humedad.
Véase la sección “Especificaciones”en este manual.
De no observarse estas precauciones podrían sufrirse lesiones o daños al medidor.
A menos que vaya a medir voltaje o corriente, apague y bloquee la energía. Asegúrese de que
todos los condensadores estén totalmente sin carga. No debe haber voltaje alguno.
Al utilizar el medidor cerca de equipo que genere interferencia electromagnética quizáse
obtenga una lectura inexacta e inestable.

CM-1000
17
Identificación
1. Terminales de entrada
2. Pantalla
3. Palanca
4. Pinza
5. Interruptor de selección
6. Botón “Hold”(Retención de datos en
pantalla)
Iconos de la pantalla
7. Pila baja
8. k Kilo (103)
9. ΩOhmios
10. m Mili (10–3)
11. V Voltios
12. A Amperios
13. OL Indicación de superposición
de gamas (pantalla numérica)
14. –Indicador de polaridad
15. Se ha seleccionado medición de CC.
16. Se ha seleccionado medición de CA.
17. Se ha activado la función “Hold”.
Símbolos en el medidor
Lea el manual de instrucciones
Doble forro aislante
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
4
5
6
3
2
1
k ΩVmA
16
15
7
17 8 9 10 11 12
1314

18
1. Coloque el interruptor de selección de acuerdo con la Tabla de valores.
Tabla de valores
Para medir coloque el interruptor de conecte el cable y conecte el cable
este valor…selección en este símbolo... de prueba rojo a... de prueba negro a...
Continuidad* V ΩCOM
Corriente AN/A N/A
Resistencia V ΩCOM
Voltaje (CA) VV ΩCOM
Voltaje (CC) VV ΩCOM
* El tono indica que la resistencia del circuito es menor a 100 Ω.
Operación
2. Véase la sección “Mediciones más comunes”para las ilustraciones de las aplicaciones más
comunes.
3. Pruebe el medidor en un circuito o componente que se sabe estáfuncionando perfectamente.
•Si el medidor no funciona como debería en un circuito que se sabe estáfuncionando
perfectamente, reemplace la pila.
•Si el medidor sigue sin funcionar como debería, devuélvalo a Greenlee a fin de que sea
reparado.
4. Anote la lectura del circuito que se estáverificando.
Nota: Oprima HOLD para retener en pantalla el valor que aparece en ese momento.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones o
incluso la muerte.

CM-1000
19
Mediciones más comunes
Con la pinza colocada alrededor
del separador de líneas
Con la pinza colocada
alrededor de un cable
Medición de voltaje
Medición de corriente
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
Notas:
• El separador de líneas
Greenlee 93-30 está
dividido. Una sección
lee amperios; la otra,
amperios multiplicados
por 10.
• Cierre completamente la
pinza.
•Para obtener una mayor
precisión centre el
separador de líneas
en la pinza.
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
Notas:
• Coloque la pinza
alrededor de un
solo conductor
únicamente.
•Cierre completamente
la pinza.
•Para obtener una
mayor precisión
centre el cable
en la pinza.

20
Medición de resistencia
Verificación de continuidad
Mediciones más comunes
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
HOLD
AC 1200A
AUTO POWER OFF
V
V
A
OFF
V
V
A
0.1V
0.1V
0.1A
1Ω
—1200A
—40kΩ
—1000V
—600V
