Greenlee CM-1050 User manual

999 3257.1 © 1999 Greenlee Textron IM 1401 9/99
CM-1050
CLAMP-ON
AMMETER
AMPERÍMETRO
CON PINZA
PINCE
AMPEREMETRIQUE
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.

2
Description
The Greenlee CM-1050 Clamp-on Ammeter is a true RMS-reading meter intended to measure
AC current, resistance, AC/DC voltage and to verify continuity. The large, easy-to-read
3-3/4–digit LCD display has a maximum reading of 3999.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CM-1050 Clamp-on Ammeter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
and are registered trademarks of Greenlee Textron.
KEEP THIS MANUAL

CM-1050
3
Important Safety Information
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.
Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

4
Important Safety Information
Electric shock hazard:
• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.
• Do not contact the test lead tips or any uninsulated portion of the accessory.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
• Do not use the unit if it is wet or damaged.
• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.
• Inspect the test leads or accessory before use. The item(s) must be clean and dry,
and the insulation must be in good condition.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
Contact with live circuits can result in severe injury or death.
Electric shock and fire hazard:
• Do not expose this unit to rain or moisture.
• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.
Failure to observe these warnings can result in severe injury or death.

CM-1050
5
Important Safety Information
• Do not operate with the case open.
• Before opening the case, remove the test leads (or jaw) from the circuit and shut
off the unit.
Failure to observe these warnings can result in severe injury or death.
Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.
Unless measuring voltage or current, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose unit to extremes in temperature or high humidity. See Specifications.
Failure to observe these precautions can result in injury and can damage the instrument.
Do not change the measurement function while the test leads are connected to a
component or circuit.
Failure to observe this precaution can result in injury and can damage the instrument.

6

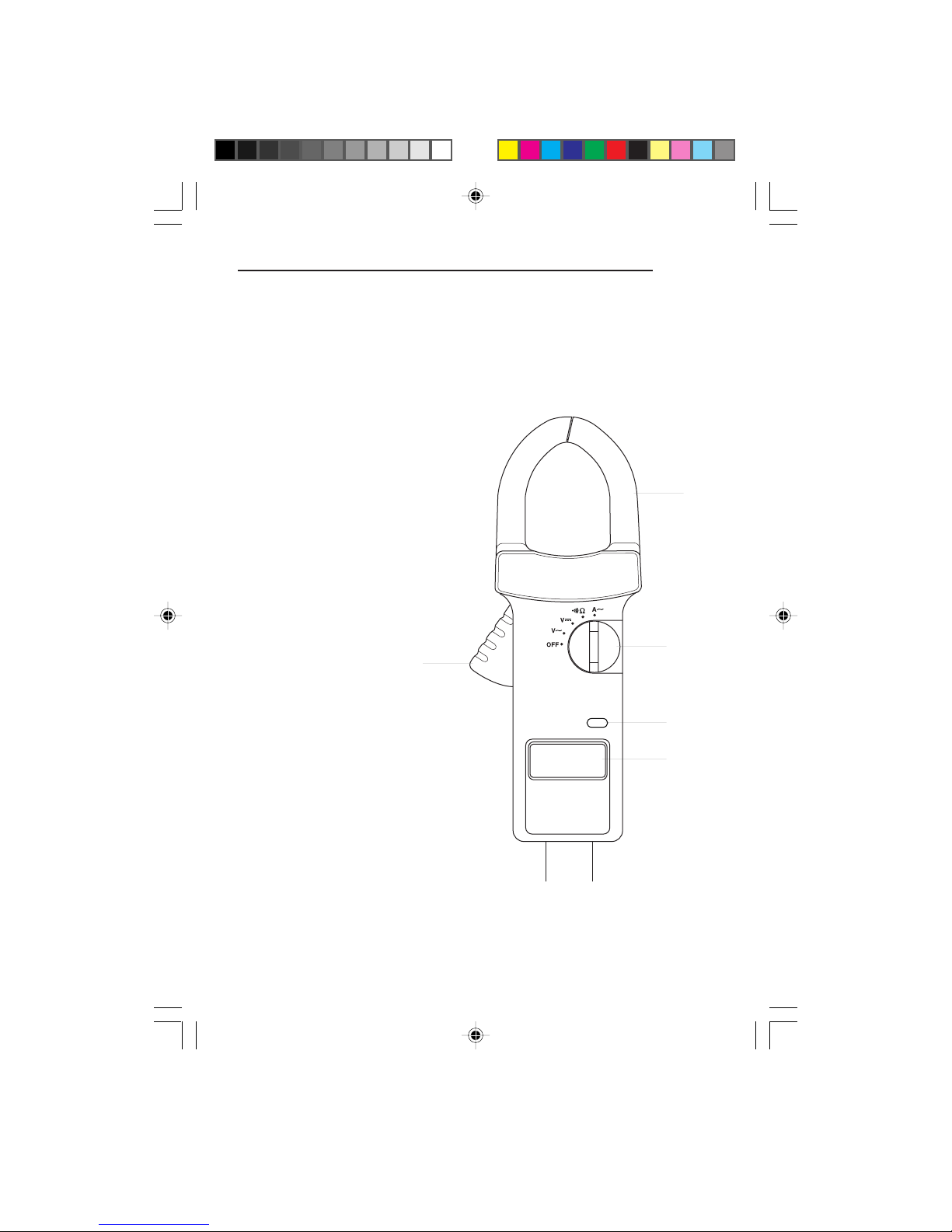

Identification
1. VΩTerminal
2. COM Terminal
3. Lever
4. Jaw
5. Selector
6. Hold Button
7. Display
HOLD
12
3
4
5
6
7

CM-1050
7
Display Icons
8. Low Battery
9. – Polarity
10. DC measurement is selected.
11. AC measurement is selected.
12. Hold function is enabled.
13. K Kilo (103)
14. ΩOhms
15. V Volts
16. A Amps
17. OL or -OL Overload
11
10
9
8
12 15–1613–14
17
Symbols on the Unit
Read the instruction manual.
Double Insulation
Battery
Risk of electric shock

8
AC Measurement
AC measurements are usually displayed as RMS (root mean squared) values. Two methods of
AC measurement are average-responding RMS calibrated and true RMS-reading .
The average-responding RMS calibrated method takes the average value of the input signal,
multiplies it by 1.11, and displays the result. This method is accurate if the input signal is a
pure sine wave.
The true RMS-reading method uses internal circuitry to read the true RMS value. This method
is accurate, within the specified crest factor limitations, whether the input signal is a pure sine
wave, a square wave, sawtooth wave, half wave or signal with harmonics. The ability to read
true RMS provides much more measurement versatility. The Greenlee CM-1050 is a true RMS
meter.
Waveforms and Crest Factors
*The crest factor is the ratio of the peak value to the RMS value; it is represented by the
Greek letter ξ.
mrofevaW
eulaVSMR 001001001001
eulaVegarevA 090017846
*rotcaFtserC
(ξ)
414.1137.12

CM-1050
9
Electric shock hazard:
Contact with live circuits can result in severe injury or death.
Operation
1. Set the selector according to the Settings Table.
Settings Table
To measure set the selector connect the and connect the
this value … to this symbol … red lead to … black lead to …
Continuity* ΩVΩCOM
Current (AC) A N/A N/A
Resistance ΩVΩCOM
Voltage (AC) V VΩCOM
Voltage (DC) V VΩCOM
*Tone indicates a circuit resistance is less than 100 Ω.
2. See Typical Measurements for illustrations of typical uses.
3. Test the unit on a known functioning circuit or component.
• If the unit does not function as expected on a known functioning circuit, replace the
battery.
• If the unit still does not function as expected, send the unit to Greenlee for repair.
4. Take the reading from the circuit to be tested.
Note: Press HOLD to hold the present value on the display.

10

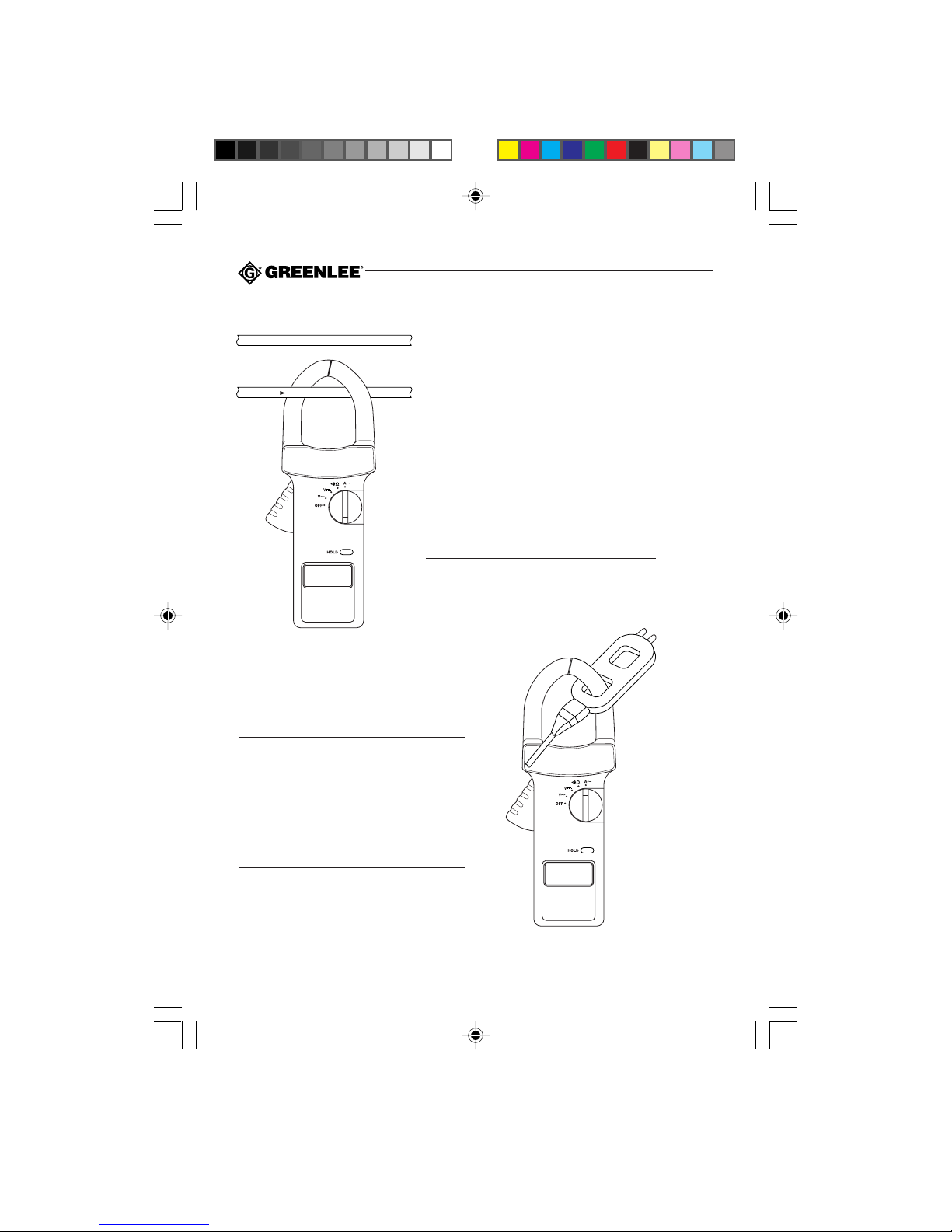

Typical Measurements
Clamp Around Wire
Notes:
• Clamp the jaw around one conductor only.
• Close the jaw completely.
• Center the wire in the jaw for highest
accuracy.
Clamp Around Line Splitter
Notes:
• The Greenlee 93-30 Line Splitter is
divided. One section renders amps; the
other renders amps multiplied by 10.
• Close the jaw completely.
• Center the line splitter in the jaw for
highest accuracy.

CM-1050
11
Accuracy
Accuracy is specified as follows: ±(a percentage of the reading + a fixed amount)
at 23 °C ±5 °C (73.4 °F ±9 °F), 0% to 80% relative humidity.
Accuracy Table
Value Range Accuracy Frequency Input
Range Impedance
0 to 39.9 A ±(1.9% + 0.8 A)
Current (AC)* 40 to 399.9 A ±(1.9% + 0.5 A) 50 to 60 Hz —
400 to 1000 A ±(2.9% + 5 A)
Resistance 0 to 3.999 kΩ±(2% + 0.009 kΩ)——
4 to 39.99 kΩ±(2% + 0.09 kΩ)
Voltage (AC)* 0 to 399.9 V ±(1.2% + 0.5 V) 40 to 500 Hz 10 MΩ, 100 pF
400 to 600 V ±(1.2% + 5 V)
Voltage (DC) 0 to 399.9 V ±(1.2% + 0.5 V) — 10 MΩ
400 to 1000 V ±(1.2% + 5 V)
*Additional errors due to crest factor are:
• Crest factor from 2 to 3: +1.4%
• Crest factor from 3 to 4: +3%

12
Specifications
Display: 3-3/4–digit LCD (3999 maximum display)
Sampling Rate: 2 per second
Over Range Indication: “OL” or “-OL” appears on the display
Auto Power Off: 30 minutes after last function change
Jaw Opening: 51 mm (2.001")
Overvoltage Category: Category II, 1000V; Category III, 600V
Operating Conditions: 0 °C to 45 °C (32 °F to 113 °F),
0% to 80% relative humidity (non-condensing)
Elevation: 2000 M (6500') maximum
Indoor use
Storage Conditions: -20 °C to 60 °C (-4 °F to 140 °F),
0% to 80% relative humidity (non-condensing)
Remove battery
Pollution Degree: 2
Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6LF22)
Per IEC1010 Overvoltage Installation Category
Overvoltage Category I
Equipment of Overvoltage Category I is equipment for connection to circuits in which
measures are taken to limit the transient overvoltages to an appropriate low level.
Note: Examples include protected electronic circuits.
Overvoltage Category II
Equipment of Overvoltage Category II is energy-consuming equipment to be supplied from the
fixed installation.
Note: Examples include household, office, and laboratory appliances.
Overvoltage Category III
Equipment of Overvoltage Category III is equipment in fixed installations.
Note: Examples include switches in the fixed installation and some equipment for industrial
use with permanent connection to the fixed installation.
Overvoltage Category IV
Equipment of Overvoltage Category IV is for use at the origin of the installation.
Note: Examples include electricity meters and primary overcurrent protection equipment.

CM-1050
13
Battery Replacement
1. Disconnect the unit from the circuit. Turn the unit OFF.
2. Remove the screws from the back cover.
3. Remove the back cover.
4. Replace the battery (observe polarity).
5. Replace the cover and screws.
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or
solvents.

14
Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

CM-1050
15
Descripción
El Amperímetro con pinza modelo CM-1050 es un medidor de valores eficaces reales diseñado
para medir corriente alterna y continua, resistencia, tensión alterna y continua, así como para
verificar continuidad. Su pantalla de cristal líquido (LCD), de 3-3/4 dígitos, es grande y fácil de
leer, y tiene una resolución máxima de 3999 puntos.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Amperímetro con pinza modelo
CM-1050 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
y son marcas registradas de Greenlee Textron.
CONSERVE ESTE MANUAL

16
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.
Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

CM-1050
17
Importante Información sobre Seguridad
Peligro de electrocución:
• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o
entre una terminal de entrada cualquiera y una conexión a tierra.
• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
• No utilice esta unidad si se encuentra mojada o dañada.
• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se
va a realizar. Consulte la información sobre categoría y voltaje nominal del cable de
prueba o el accesorio.
• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos.
Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas
condiciones.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves
lesiones o incluso la muerte.
Peligro de electrocución e incendio:
• No exponga esta unidad ni a la lluvia ni a la humedad.
• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,
tal como se describe en este manual. Cualquier otra aplicación puede menoscabar la
protección proporcionada por la unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

18
Importante Información sobre Seguridad
• No haga funcionar esta unidad con la caja abierta.
• Antes de abrir la caja, retire del circuito los cables de prueba (o la pinza), y apague la
unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se
obtenga una lectura inexacta e inestable.
A menos que vaya a medir voltaje o corriente, apague y bloquee la energía. Asegúrese de
que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.
• No intente reparar esta unidad, ya que contiene piezas que deben recibir mantenimiento
por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad;
Consulte las “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.
No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.
De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

CM-1050
19
Identificación
1. Terminal VΩ
2. Terminal COM
3. Palanca
4. Pinza
5. Interruptor de selección
6. Botón “Hold” (Retención de datos en pantalla)
7. Pantalla
HOLD
12
3
4
5
6
7

20
Iconos de la pantalla
8. Pila baja
9. – Polaridad
10. Se selecciona medición de CC.
11. Se selecciona medición de CA.
12. Se activa la función “Hold”.
13. K Kilo (103)
14. ΩOhmios
15. V Voltios
16. A Amperios
17. OL o -OL Superposición de gamas
11
10
9
8
12 15–1613–14
17
Símbolos en la unidad
Lea el manual de instrucciones
Doble forro aislante
Pila
Peligro de electrocución
