Griven Jasper MK2 User manual

Jasper MK2 User Manual
Rev. 2.00
Date: 21/09/2022
page 1 of 7
Griven S.r.l. - Via Bulgaria, 16
46042 Castel Goredo
Mantova - Italy
© Copyright Griven 2020 - GRIVEN S.r.l. is continuously
developing and improving all its products.
We reserve the right to change specifications without
prior notification
Tel. [phone]
E-mail: [email protected]
Web: www.griven.com
AL5400
551166
Dimensions / Dimensioni
Power consumption
Consumo di energia 0.88A @ 230V / 195W max
Power supply
Alimentazione elettrica 100-277 VAC 50/60Hz
Inrush current
Corrente di spunto 75A @ 230VAC cold start
Power factor
Fattore di potenza cos.φ= 0.94
Electrical class
Classe elettrica I
Weight / Peso 18.3 Kg
Operating temperature
Temperatura di funzionamento From -40°C. to +50°C.
IP rating / Grado IP IP66
IK rating / Grado IK IK10
477
450
6.50
10.50
6.50
60
29.75°
142
495

Jasper MK2 - Rev. 2.00
page 2 of 7
551166
Important notices / Avvertimenti importanti
- This product must be installed in accordance with applicable national and local electrical and construction codes by a person familiar with the construction and
operation of the product and the hazards involved. Failure to comply with the following installation instructions may result in death or serious injury.
Questo prodotto deve essere installato secondo le normative locali, da personale specializzato. La mancata osservanza delle istruzioni di installazione può
portare a situazioni di pericolo all’incolumità della persone.
- Do not stare at the operating light source.
Non fi ssare la sorgente luminosa durante il suo funzionamento.
- The fi xture might be damaged by excess voltage. The installation of an overvoltage protection device on the electrical system (SPD) is recommended for
reduce the risk of damage.
Apparecchiatura sensibile alle sovratensioni. Si consiglia l’installazione di un dispositivo di protezione delle sovratensioni (SPD) sull’impianto elettrico per
attenuare l’intensità di questi fenomeni proteggendo gli apparecchi dal rischio che vengano danneggiati.
- The use of an adequate magnetothermic switch along the power supply line is recommended.
E’ consigliato l’uso di un adeguato interruttore magnetotermico/differenziale sulla linea di alimentazione.
-Connect the fi xtures to each other only when disconnected from mains.
Collegare tra loro i proiettori solo quando nessuno di essi è collegato alla rete elettrica.
- Never leave cables and connectors unconnected or unprotected for long periods.
Non lasciare mai per lungo tempo agli agenti atmosferici cavi e connettori non collegati o non protetti.
- Disconnect power before installing or servicing to avoid electrical shock.
Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura.
- Disconnect power before any connection operation.
Togliere l’alimentazione prima di effettuare qualsiasi operazione di connessione tra gli apparecchi.
- Check voltage and frequency before powering the fi xture. Do not exceed fi xture specifi ed voltage.
Prima di connettere l’apparecchio alla rete elettrica, verifi cate la compatibilità di tensione e frequenza.
- Do not handle the unit with wet hands or in wet environments.
Non maneggiate il prodotto con mani bagnate o in presenza di acqua.
- Apply to qualifi ed staff for any maintenance service not described in this instructions manual.
Rivolgersi ad un tecnico qualifi cato per qualsiasi operazione di manutenzione ordinaria non descritta nel presente manuale.
- Do not exceed the maximum quantity of fi xtures per line in order to avoid power surges.
Non superare il numero massimo specifi cato di apparecchi per linea per evitare pericolori sovraccarichi di corrente.
- Before powering the unit, ensure to use cables and connectors with proper section and length, according to its power consumption.
Prima di effettuare le connessioni verifi care la portata dei cavi / connettori e la lunghezza dei cavi tenendo conto dell’assorbimento del prodotto.
- Fix the projector by using screws, hooks or other adequate supports that can bear its weight.
Fissare il proiettore con viti, ganci o altri supporti in grado di sostenerne il peso.
CAUTION: Prolonged staring at the LED source should be avoided by placing the xture in a proper position.
ATTENZIONE! Fissare la sorgente LED per un periodo prolungato va evitato posizionando l’apparecchio nella posizione appropriata.
WARNING ! Fixing and connecting operations must mandatorily be carried out by qualied personnel only !
WARNING ! Make sure that power supply is o before connecting or disconnecting xtures !
ATTENZIONE ! Le operazioni di ssaggio e collegamento devono essere eseguite solo e obbligatoriamente da personale
qualicato!
ATTENZIONE ! Assicurarsi che l’alimentazione sia spenta prima di collegare o scollegare i dispositivi!

Jasper MK2 - Rev. 2.00
page 3 of 7
551166
Connections - Connessioni
“C” type cable ( Monocable + connectors )
“M” type cable ( Monocable without connectors )
POWER + DMX OUT
POWER + DMX IN
POWER + DMX OUT
A=DMX-
B=DMX+
C=common/comune
1=Neutral/Neutro
2=Live/Fase
3=GND/Terra
POWER + DMX IN
POWER + DMX OUT
Tipo di cavo “C” (Monocavo + connettori )
Tipo di cavo “M” ( Monocavo senza connettori )
RED= DMX +
BLACK= DMX -
WHITE=COMMON
ROSSO= DMX +
BIANCO=COMUNE
NERO= DMX -
BLUE= N (Neutral)
BROWN=L (Live)
YELLOW/GREEN=GND
BLU= N (Neutro)
MARRONE=L (Fase)
GIALLO/VERDE=Terra
POWER + DMX IN
RED= DMX +
BLACK= DMX -
WHITE=COMMON
ROSSO= DMX +
BIANCO=COMUNE
NERO= DMX -
BLUE= N (Neutral)
BROWN=L (Live)
YELLOW/GREEN=GND
BLU= N (Neutro)
MARRONE=L (Fase)
GIALLO/VERDE=Terra
“S” type cable ( Power in, DMX In, DMX Out )
Tipo di cavo “S” ( Power in, DMX In, DMX Out )
RED= DMX +
BLACK= DMX -
WHITE=COMMON
RED= DMX +
BLACK= DMX -
WHITE=COMMON
BLUE= N (Neutral)
BROWN=L (Live)
YELLOW/GREEN=GND
BLU= N (Neutro)
MARRONE=L (Fase)
GIALLO/VERDE=Terra
DMX IN/OUT
POWER IN
ROSSO= DMX +
BIANCO=COMUNE
NERO= DMX -
ROSSO= DMX +
BIANCO=COMUNE
NERO= DMX -

Jasper MK2 - Rev. 2.00
page 4 of 7
551166
Mode Channel Function Value
3
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
40-100% White 0-255
4
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
40-100% White 0-255
5 0→100% Dimmer 0-255
5
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
40-100% White 0-255
5
0% Dimmer 0-5
100-0% Dimmer 6-250
100% Dimmer 251-255
6
No Strobo 0-5
0-100% Strobo 6-250
100% Strobo 251-255
DMX chart
When operating in DMX mode the xture can accept the
following RDM commands:
• Discovery: Upon request of the RDM controller, the xture
signals its own presence (the RDM controller will display
the xture on a list).
• DMX address reading and setting.
• Channels number reading and setting.
• On / O identication: This command is used to identify the
xture you want to get access to (the identication happens
by switching on all the LEDs at full intensity).
• Manufacturer: it displays the name of the manufacturer
(Griven).
• Model description: it displays the xture’s model.
• Software version description: it displays the current version
of the rmware.
• Temperature: it displays the LEDs operating temperature
value.
RDM functions
M6
M10
Installation - Installazione
+90°
-40°
Allen key size 5 (ISO)
Chiave a brugola 5 (ISO)

Jasper MK2 - Rev. 2.00
page 5 of 7
551166
LOGIN
DMX MODE
DMX MODE SETTING
DMX ADDRESS SETTING
Enter the corresponding “IR” value
( see DMX chart Mode Columm)
to select the desired DMX Mode
(e.g.: for IR=4press button 4).
001~512 = OK
FLASH
FLASH FLASH FLASH
= OK
FLASH FLASH
= OK
MASTER/SLAVE
AUTOMATIC
MODE
TO BE USED ONLY
WITH DMX MODE #
1
AUTOMATIC/MASTER
5”→10”→20”→ 40”
40”→ 20”→ 10”→ 5”
001
SLAVE FIXTURE SETTING
= OK
FLASH FLASH FLASH
FLASH
2xFLASH
3xFLASH
4xFLASH
4xFLASH
3xFLASH
2xFLASH
FLASH
FIXED
COLOR
MODE
(RGB-RGBW-DW)
TO BE USED ONLY
WITH DMX MODE #1
1 = RED
2= GREEN
3 = BLUE
DIMMER
MODE
(Monochromatic)
TO BE USED ONLY
WITH DMX MODE #1
0%→100%
100%→0%
5’ inactivity = Automatic
LOGOUT
Green-Cyan-Blue-Magen-
ta-Red-Yellow-White.
5 = WARM WHITE
6 = COLD WHITE
RGBWRGB
DW
LOGOUT OK
RESET OK Reset to default settings
1 = RED
2= GREEN
3 = BLUE
4 = WHITE
WIRELESS
1 = Unlink
2= wireless LED status ON
3= wireless LED status OFF
Immettere il valore "IR" corrispondente
(vedi colonna DMX chart Mode)
per selezionare la modalità DMX desiderata
(es.: per IR=4 premere il pulsante 4).
5’ inattività = Automatico
LOGOUT
The xture must be congured only by using AL1321 IR remote control ( sold separately ) or via any DMX-RDM compatible controller.
IR Remote Control operations / Operazioni del telecomando IR
L’apparecchiatura deve essere congurata solo utilizzando il telecomando IR AL1321 (venduto separatamente) o tramite qualsiasi
controller compatibile DMX-RDM.
¹WARNING ! in this mode, no other DMX control device must be present along the line.
² Only on wireless xtures
¹ATTENZIONE ! in questa modalità non deve essere presente lungo la linea nessun altro dispositivo di controllo DMX.
² Solo su dispositivi wireless

Jasper MK2 - Rev. 2.00
page 6 of 7
551166
D
B
DMX IN DMX OUT
DMX Chain conguration - S type cable
Single Chain conguration - C type cable
D
A
B
E
dmx
C
G
A
Max. 10A
per
daisy chain
Multi Chain conguration using DMX Junction Box - C type cable
D
A
BE
dmx
C
A
F
DMX/RDM Controller
Start Line Box Code: AL5058C
Code: AL0512
Code: AL5059C
A
B
C
D
E
F
G
H
Power Input
Jasper MK2
DMX Cable
DMX Junction Box
Connection Cable
Guaina Termorestringente
Heat-shrink tubing
AL8264 L=1m (3 ft) AL8265 L=2m (6 ft) AL8266 L=3m
(10 ft) AL8267 L=5m (16 ft) AL8268 L=10m (32 ft)
CABLE/CAVI
Brown/Marrone
Blue/Blu
Yellow/Green
Red/Rosso
Black/Nero
White/Bianco
USE/UTILIZZO
Live/Fase
Neutral/Neutro
Ground
DMX Data +
DMX Data -
DMX GND
DMX cable type:
Use a DMX repeater on each 32nd xture of the
daisy chain or in case the total DMX LINE length
exceeds 300m (1000 ft)
I
DMX Terminator Code: AL5169
H
H
C
Utilizzare un ripetitore DMX ogni 32 apparecchi
della catena o se la lunghezza totale della LINEA
DMX supera i 300 m (1000 piedi)
2x0.34 mm impedance 110,
capacity 43pF/m, resistance 50/Km.
Tipo di cavo DMX:
Max. 10A
per
catena
120Ω RESISTANCE
Congurazione DMX - Tipo di cavo S
RESISTENZA 120Ω
Congurazione catena singola - Tipo di cavo C
Congurazione multi catena utilizzando una scatola di giunzione per DMX - Tipo di cavo C
Single Chain conguration - M type cable
Congurazione catena singola - Tipo di cavo M
Controller DMX/RDM
Start Line Box
Ingresso alimentazione
Jasper MK2
Cavo DMX
Scatola di giunzione DMX
Cavo di collegamento
DMX Terminator
Giallo / Verde Terra
2x0,34 mm2 impedenza 110,
capacità 43pF / m, resistenza 50 / Km.
DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT
D
A
B
E
dmx
C
G
H
I

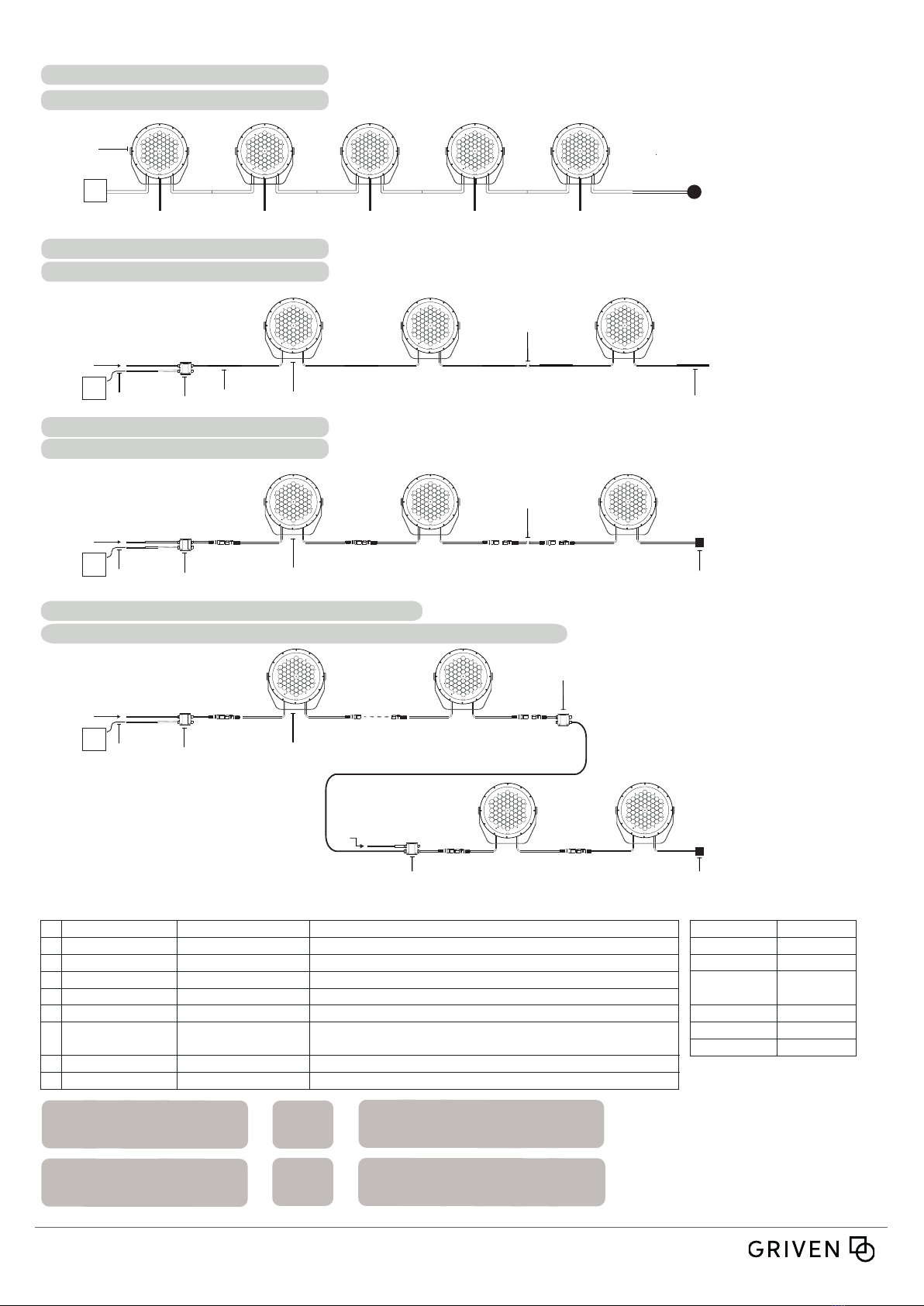

DMX Congurations / Congurazioni DMX
D
B
DMX IN DMX OUT
DMX Chain conguration - S type cable
Single Chain conguration - C type cable
D
A
B
E
dmx
C
G
A
Max. 10A
per
daisy chain
Multi Chain conguration using DMX Junction Box - C type cable
D
A
BE
dmx
C
A
F
DMX/RDM Controller
Start Line Box Code: AL5058C
Code: AL0512
Code: AL5059C
A
B
C
D
E
F
G
H
Power Input
Jasper MK2
DMX Cable
DMX Junction Box
Connection Cable
Guaina Termorestringente
Heat-shrink tubing
AL8264 L=1m (3 ft) AL8265 L=2m (6 ft) AL8266 L=3m
(10 ft) AL8267 L=5m (16 ft) AL8268 L=10m (32 ft)
CABLE/CAVI
Brown/Marrone
Blue/Blu
Yellow/Green
Red/Rosso
Black/Nero
White/Bianco
USE/UTILIZZO
Live/Fase
Neutral/Neutro
Ground
DMX Data +
DMX Data -
DMX GND
DMX cable type:
Use a DMX repeater on each 32nd xture of the
daisy chain or in case the total DMX LINE length
exceeds 300m (1000 ft)
I
DMX Terminator Code: AL5169
H
H
C
Utilizzare un ripetitore DMX ogni 32 apparecchi
della catena o se la lunghezza totale della LINEA
DMX supera i 300 m (1000 piedi)
2x0.34 mm impedance 110,
capacity 43pF/m, resistance 50/Km.
Tipo di cavo DMX:
Max. 10A
per
catena
120Ω RESISTANCE
Congurazione DMX - Tipo di cavo S
RESISTENZA 120Ω
Congurazione catena singola - Tipo di cavo C
Congurazione multi catena utilizzando una scatola di giunzione per DMX - Tipo di cavo C
Single Chain conguration - M type cable
Congurazione catena singola - Tipo di cavo M
Controller DMX/RDM
Start Line Box
Ingresso alimentazione
Jasper MK2
Cavo DMX
Scatola di giunzione DMX
Cavo di collegamento
DMX Terminator
Giallo / Verde Terra
2x0,34 mm2 impedenza 110,
capacità 43pF / m, resistenza 50 / Km.
DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT
D
A
B
E
dmx
C
G
H
I
D
B
DMX IN DMX OUT
DMX Chain conguration - S type cable
Single Chain conguration - C type cable
D
A
B
E
dmx
C
G
A
Max. 10A
per
daisy chain
Multi Chain conguration using DMX Junction Box - C type cable
D
A
BE
dmx
C
A
F
DMX/RDM Controller
Start Line Box Code: AL5058C
Code: AL0512
Code: AL5059C
A
B
C
D
E
F
G
H
Power Input
Jasper MK2
DMX Cable
DMX Junction Box
Connection Cable
Guaina Termorestringente
Heat-shrink tubing
AL8264 L=1m (3 ft) AL8265 L=2m (6 ft) AL8266 L=3m
(10 ft) AL8267 L=5m (16 ft) AL8268 L=10m (32 ft)
CABLE/CAVI
Brown/Marrone
Blue/Blu
Yellow/Green
Red/Rosso
Black/Nero
White/Bianco
USE/UTILIZZO
Live/Fase
Neutral/Neutro
Ground
DMX Data +
DMX Data -
DMX GND
DMX cable type:
Use a DMX repeater on each 32nd xture of the
daisy chain or in case the total DMX LINE length
exceeds 300m (1000 ft)
I
DMX Terminator Code: AL5169
H
H
C
Utilizzare un ripetitore DMX ogni 32 apparecchi
della catena o se la lunghezza totale della LINEA
DMX supera i 300 m (1000 piedi)
2x0.34 mm impedance 110,
capacity 43pF/m, resistance 50/Km.
Tipo di cavo DMX:
Max. 10A
per
catena
120Ω RESISTANCE
Congurazione DMX - Tipo di cavo S
RESISTENZA 120Ω
Congurazione catena singola - Tipo di cavo C
Congurazione multi catena utilizzando una scatola di giunzione per DMX - Tipo di cavo C
Single Chain conguration - M type cable
Congurazione catena singola - Tipo di cavo M
Controller DMX/RDM
Start Line Box
Ingresso alimentazione
Jasper MK2
Cavo DMX
Scatola di giunzione DMX
Cavo di collegamento
DMX Terminator
Giallo / Verde Terra
2x0,34 mm2 impedenza 110,
capacità 43pF / m, resistenza 50 / Km.
DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT
D
A
B
E
dmx
C
G
H
I
D
B
DMX IN DMX OUT
DMX Chain conguration - S type cable
Single Chain conguration - C type cable
D
A
B
E
dmx
C
G
A
Max. 10A
per
daisy chain
Multi Chain conguration using DMX Junction Box - C type cable
D
A
BE
dmx
C
A
F
DMX/RDM Controller
Start Line Box Code: AL5058C
Code: AL0512
Code: AL5059C
A
B
C
D
E
F
G
H
Power Input
Jasper MK2
DMX Cable
DMX Junction Box
Connection Cable
Guaina Termorestringente
Heat-shrink tubing
AL8264 L=1m (3 ft) AL8265 L=2m (6 ft) AL8266 L=3m
(10 ft) AL8267 L=5m (16 ft) AL8268 L=10m (32 ft)
CABLE/CAVI
Brown/Marrone
Blue/Blu
Yellow/Green
Red/Rosso
Black/Nero
White/Bianco
USE/UTILIZZO
Live/Fase
Neutral/Neutro
Ground
DMX Data +
DMX Data -
DMX GND
DMX cable type:
Use a DMX repeater on each 32nd xture of the
daisy chain or in case the total DMX LINE length
exceeds 300m (1000 ft)
I
DMX Terminator Code: AL5169
H
H
C
Utilizzare un ripetitore DMX ogni 32 apparecchi
della catena o se la lunghezza totale della LINEA
DMX supera i 300 m (1000 piedi)
2x0.34 mm impedance 110,
capacity 43pF/m, resistance 50/Km.
Tipo di cavo DMX:
Max. 10A
per
catena
120Ω RESISTANCE
Congurazione DMX - Tipo di cavo S
RESISTENZA 120Ω
Congurazione catena singola - Tipo di cavo C
Congurazione multi catena utilizzando una scatola di giunzione per DMX - Tipo di cavo C
Single Chain conguration - M type cable
Congurazione catena singola - Tipo di cavo M
Controller DMX/RDM
Start Line Box
Ingresso alimentazione
Jasper MK2
Cavo DMX
Scatola di giunzione DMX
Cavo di collegamento
DMX Terminator
Giallo / Verde Terra
2x0,34 mm2 impedenza 110,
capacità 43pF / m, resistenza 50 / Km.
DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT
D
A
B
E
dmx
C
G
H
I
D
B
DMX IN DMX OUT
DMX Chain conguration - S type cable
Single Chain conguration - C type cable
D
A
B
E
dmx
C
G
A
Max. 10A
per
daisy chain
Multi Chain conguration using DMX Junction Box - C type cable
D
A
BE
dmx
C
A
F
DMX/RDM Controller
Start Line Box Code: AL5058C
Code: AL0512
Code: AL5059C
A
B
C
D
E
F
G
H
Power Input
Jasper MK2
DMX Cable
DMX Junction Box
Connection Cable
Guaina Termorestringente
Heat-shrink tubing
AL8264 L=1m (3 ft) AL8265 L=2m (6 ft) AL8266 L=3m
(10 ft) AL8267 L=5m (16 ft) AL8268 L=10m (32 ft)
CABLE/CAVI
Brown/Marrone
Blue/Blu
Yellow/Green
Red/Rosso
Black/Nero
White/Bianco
USE/UTILIZZO
Live/Fase
Neutral/Neutro
Ground
DMX Data +
DMX Data -
DMX GND
DMX cable type:
Use a DMX repeater on each 32nd xture of the
daisy chain or in case the total DMX LINE length
exceeds 300m (1000 ft)
I
DMX Terminator Code: AL5169
H
H
C
Utilizzare un ripetitore DMX ogni 32 apparecchi
della catena o se la lunghezza totale della LINEA
DMX supera i 300 m (1000 piedi)
2x0.34 mm impedance 110,
capacity 43pF/m, resistance 50/Km.
Tipo di cavo DMX:
Max. 10A
per
catena
120Ω RESISTANCE
Congurazione DMX - Tipo di cavo S
RESISTENZA 120Ω
Congurazione catena singola - Tipo di cavo C
Congurazione multi catena utilizzando una scatola di giunzione per DMX - Tipo di cavo C
Single Chain conguration - M type cable
Congurazione catena singola - Tipo di cavo M
Controller DMX/RDM
Start Line Box
Ingresso alimentazione
Jasper MK2
Cavo DMX
Scatola di giunzione DMX
Cavo di collegamento
DMX Terminator
Giallo / Verde Terra
2x0,34 mm2 impedenza 110,
capacità 43pF / m, resistenza 50 / Km.
DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT DMX IN DMX OUT
D
A
B
E
dmx
C
G
H
I

Jasper MK2 - Rev. 2.00
page 7 of 7
551166
other Jasper MK2
fixtures
AL5058/C
Start Line Box
DMX cable
Mains Power
AL5169
DMX terminator
other Jasper MK2
fixtures
AL5058/C
Start Line Box
Mains Power
AL5169
DMX terminator
DMX cable
Addr.001 Addr.005 Addr.009 Addr.013 Addr.xxx
DMX
Controller
Master
DMX Mode
Master-Slave / Automatic / Fixed Color Mode
other Jasper MK2
fixtures
AL5058/C
Start Line Box
DMX cable
Mains Power
AL5169
DMX terminator
other Jasper MK2
fixtures
AL5058/C
Start Line Box
Mains Power
AL5169
DMX terminator
DMX cable Addr.001
DMX
Controller Addr.001 Addr.001 Addr.001
Polar features (only on Polar Edition xtures )
The POLAR Edition istted with a frontal thermal glasswhich is particularly useful foroutdoorapplications.
In fact, by warming up, the glass melts ice and snow which might interfere with the projection.
When the projector is on, if required by the weather conditions, the glass automatically warms up.
WARNING: If the projection is to be started at a denite time, deice the glass in advan-
ce, so that when the LEDs are switched on at the denite time the glass will be clean.
WARNING: At very low temperatures (below -20° C), it is mandatory to leave the xture always
powered and to switch on the LEDs when needed.
Caratteristiche Polar (solo su dispositivi Polar Edition)
La POLAR Edition è dotata di un vetro termico frontale particolarmente utile per applicazioni outdoor.
Infatti, riscaldandosi, il vetro scioglie il ghiaccio e la neve che potrebbero interferire con la proiezione.
Quando il proiettore è acceso, se richiesto dalle condizioni meteorologiche, il vetro si riscalda
automaticamente.
ATTENZIONE: Se la proiezione deve essere avviata ad una determinata ora, sghiacciare in
anticipo il vetro, in modo che quando i LED vengono accesi all’ora stabilita, il vetro sia pulito.
ATTENZIONE: A temperature molto basse (inferiori a -20 ° C), è obbligatorio lasciare sempre
l’apparecchio alimentato e accendere i led quando necessario.
