Griven AD 3318 User manual

Foglio di Istruzioni
Owner’s Manual
TIROS EYEBALL
AD 3318
AD3318 Rev. 0
07 Dic 2004

INDICE
INDICE
Pag.
1.0 CONTENUTO DELL’IMBALLAGGIO 3
2.0 SICUREZZA 3
3.0 INSTALLAZIONE DEL PROIETTORE 3
3.1 Montaggio della lampada 3
3.2 Installazione del proiettore 4
3.3 Collegamento elettrico 4
4.0 USO DEL PROIETTORE 5
4.1 Funzionamento in Master/Automatico 5
4.2 Funzionamento sincronizzato 6
4.3 Funzionamento DMX/SLAVE 6
4.4 Connessione dei cavi di segnale 7
4.5 Funzionamento Master-Slave 7
5.0 MANUTENZIONE 8
6.0 INFORMAZIONI TECNICHE 8
7.0 PARTI DI RICAMBIO 8
ACCESSORI OPZIONALI 9
INDEX
INDEX
Page
1.0 PACKING 11
2.0 SAFETY 11
3.0 INSTALLATION 11
3.1 Fitting the lamp 11
3.2 Mounting position 12
3.3 Electrical connection 12
4.0 USE OF THE PROJECTOR 13
4.1 Master/Automatic mode 13
4.2 Synchronized Mode 14
4.3 DMX/Slave mode 14
4.4 DMX cable connection 15
4.5 Master-Slave Mode 15
5.0 MAINTENANCE 16
6.0 TECHNICAL INFORMATION 16
7.0 SPARE PARTS 16
OPTIONAL ACCESSORY 17

1.0 CONTENUTO DELL’IMBALLAGGIO
Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs.
trasportatore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti:
n° 1 proiettore TIROS EYEBALL;
n° 1 Foglio di Istruzioni.
2.0 SICUREZZA
Prima di effettuare qualsiasi operazione sul proiettore, sconnettere fisicamente la linea di alimenta-
zione staccando la spina (ad esempio durante la manutenzione o l’installazione della lampada).
Questo proiettore è stato progettato per utilizzi in ambienti interni.
3.0 INSTALLAZIONE DEL PROIETTORE

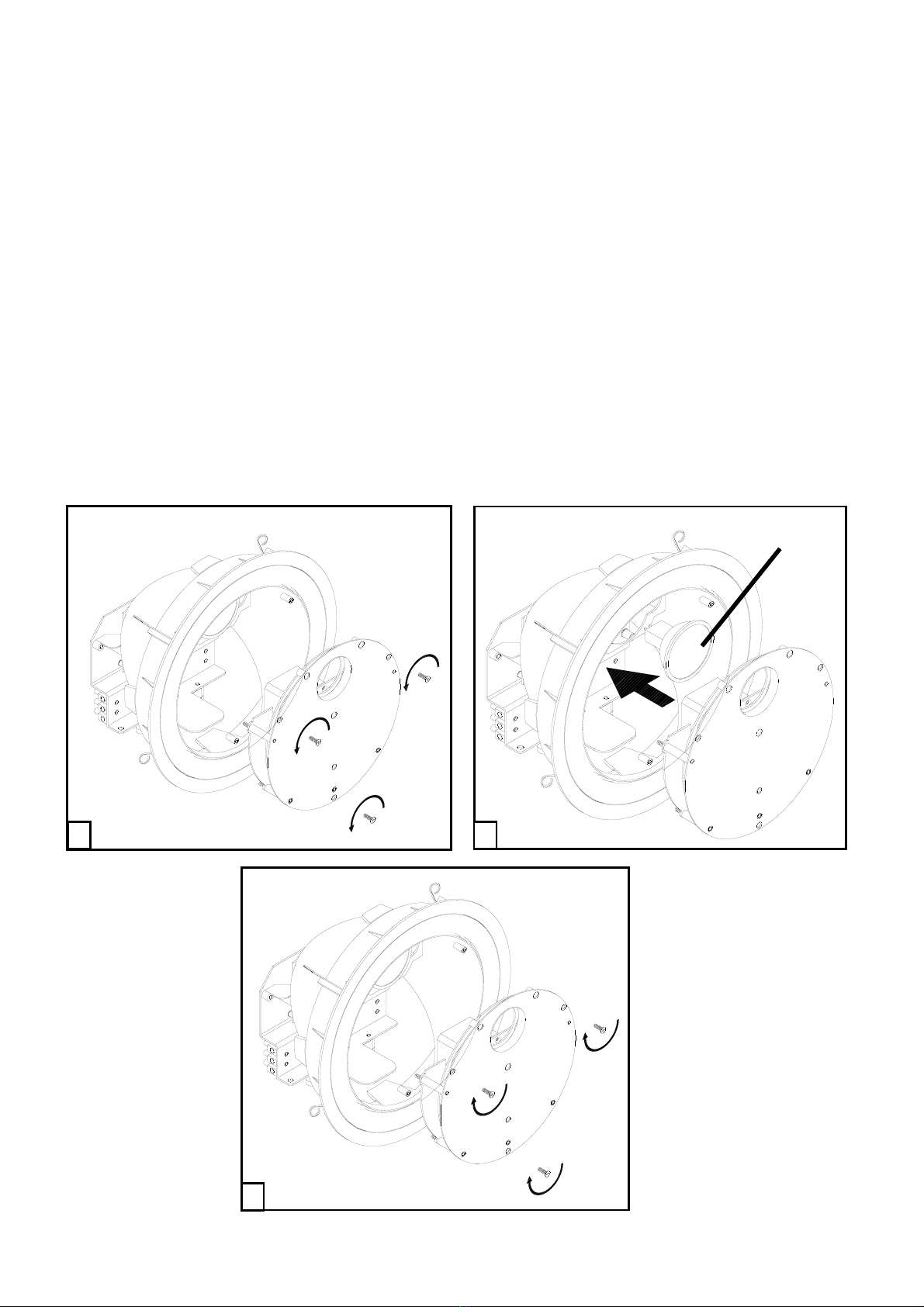

3.1 Montaggio della lampada
3
2
3
1
LAMPADA

3.2 Installazione del proiettore
3.3 Collegamento elettrico
4
44A
5
Morsetto per la connessione dei
cavi di bassa tensione 12-15V
Morsetto per la connessione dei cavi
di alimentazione 220-240V 50/60Hz

4.0 USO DEL PROIETTORE
Il significato dei dip-switch cambia a seconda del metodo di funzionamento (DMX-
SLAVE/MASTER-AUTOMATICO).
La luce rossa del led presente sulla scheda indica la ricezione corretta del segnale DMX oppure la
modalità MASTER attiva, mentre il led spento indica l’assenza del segnale oppure il segnale
DMX non corretto.

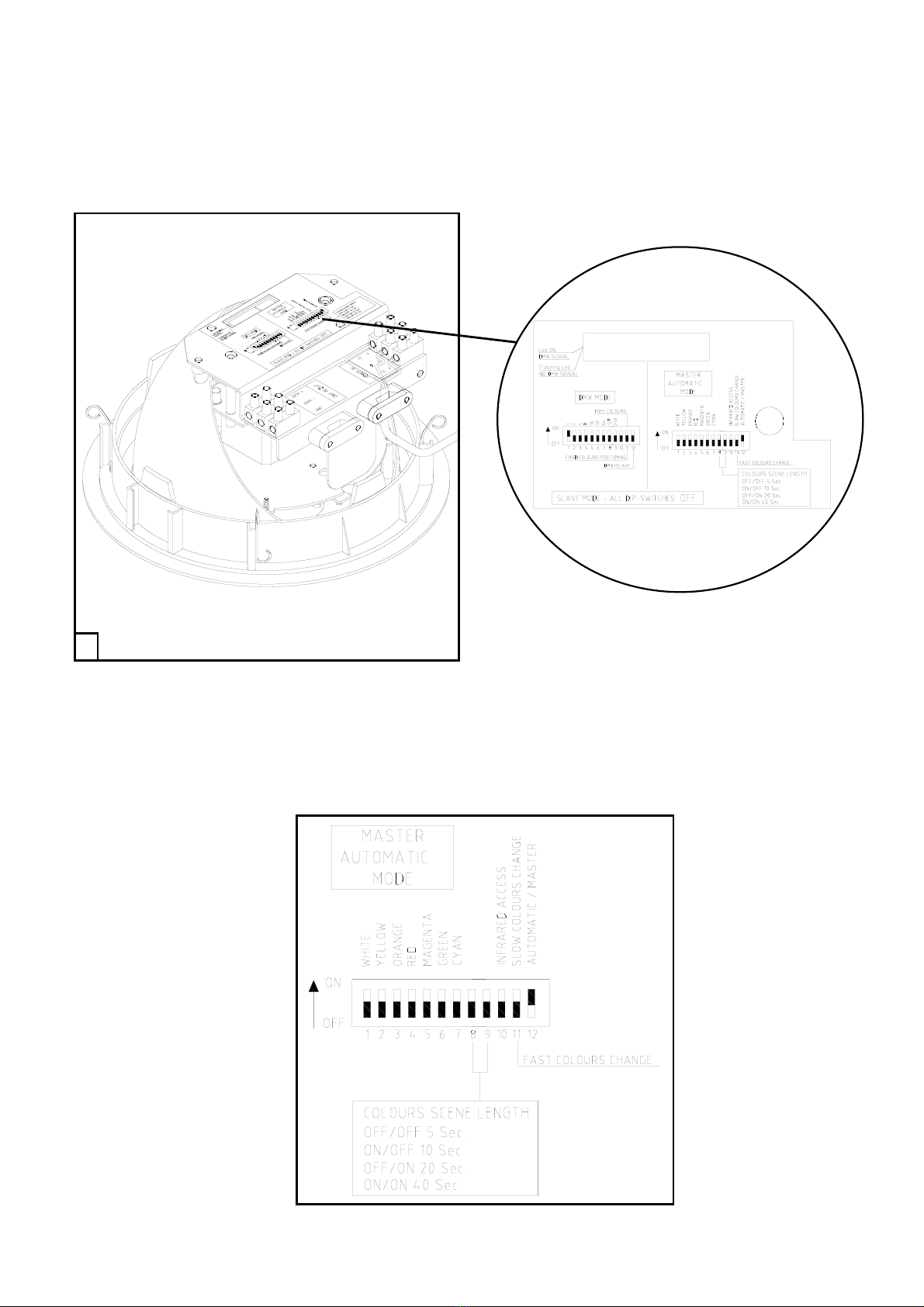

4.1 Funzionamento in master/automatico
Il proiettore TIROS EYEBALL per poter funzionare in modo master/automatico deve avere il rela-
tivo dip-switch settato in ON. Quando il proiettore lavora in modo master/automatico, i dip-switch
numerati da 1 a 7 selezionano il colore preimpostato.
5
6

COLOURS SCENE LENGTH permette di stabilire la durata di ogni scena colore secondo i tempi
mostrati in tabella:
4.2 Funzionamento sincronizzato (senza cavo di segnale)
Impostare tutti i proiettori che si desidera far funzionare in modo sincrono come segue:
- Settare il funzionamento in modo master;
- Selezionare per tutti i proiettori lo stesso programma preimpostato (vedi paragrafo “4.1
Funzionamento in master/automatico”);
- Collegare tutti i proiettori alla stessa linea di alimentazione attivabile attraverso un interruttore
unico; in questo modo la sincronizzazione è garantita per diverse ore.
Funzionamento con telecomando
Per poter funzionare con il telecomando a raggi infrarossi, il proiettore TIROS EB deve aver il dip
switch N°10 in posizione ON.

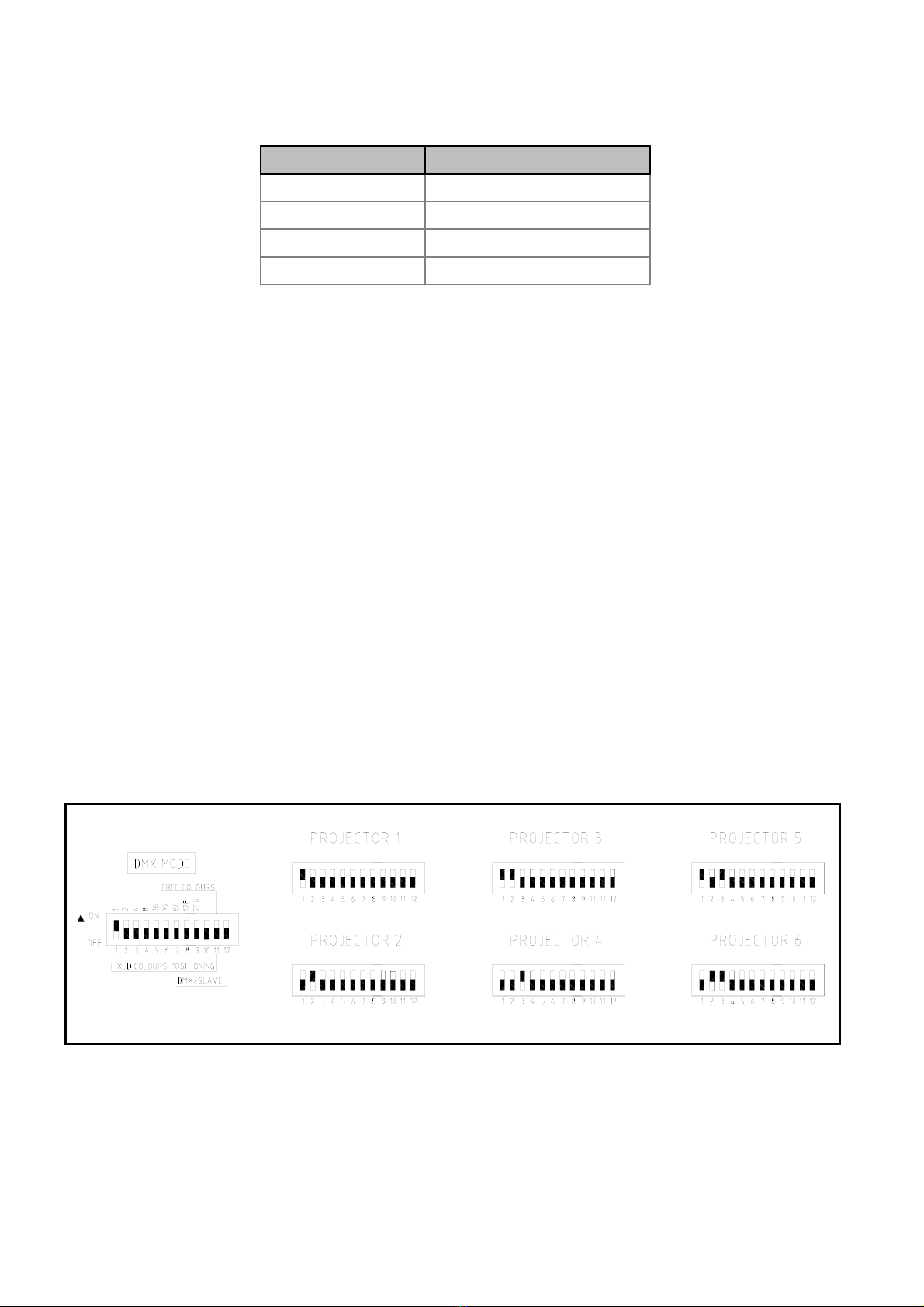

4.3 Funzionamento con DMX/SLAVE
Il proiettore TIROS EYEBALL per poter funzionare in modo DMX/Slave deve avere il relativo
dip-switch settato in OFF. Tutti i proiettori TIROS EYEBALL che ricevono un segnale digitale da
una centralina di controllo devono avere correttamente settato il rispettivo indirizzario Dip-Switch.
Tenendo presente che ogni proiettore TIROS EYEBALL occupa 1 canale, ciascuno dei proiettori,
per poter essere comandato singolarmente, dovrà essere settato come da tabella seguente:
I primi 8 dip-switch sono riservati al settaggio dell’indirizzo;
6
COMBINAZIONE
Durata scena colore
OFF/OFF 5 secondi
ON/OFF 10 secondi
OFF/ON 20 secondi
ON/ON 40 secondi
Tabella 2

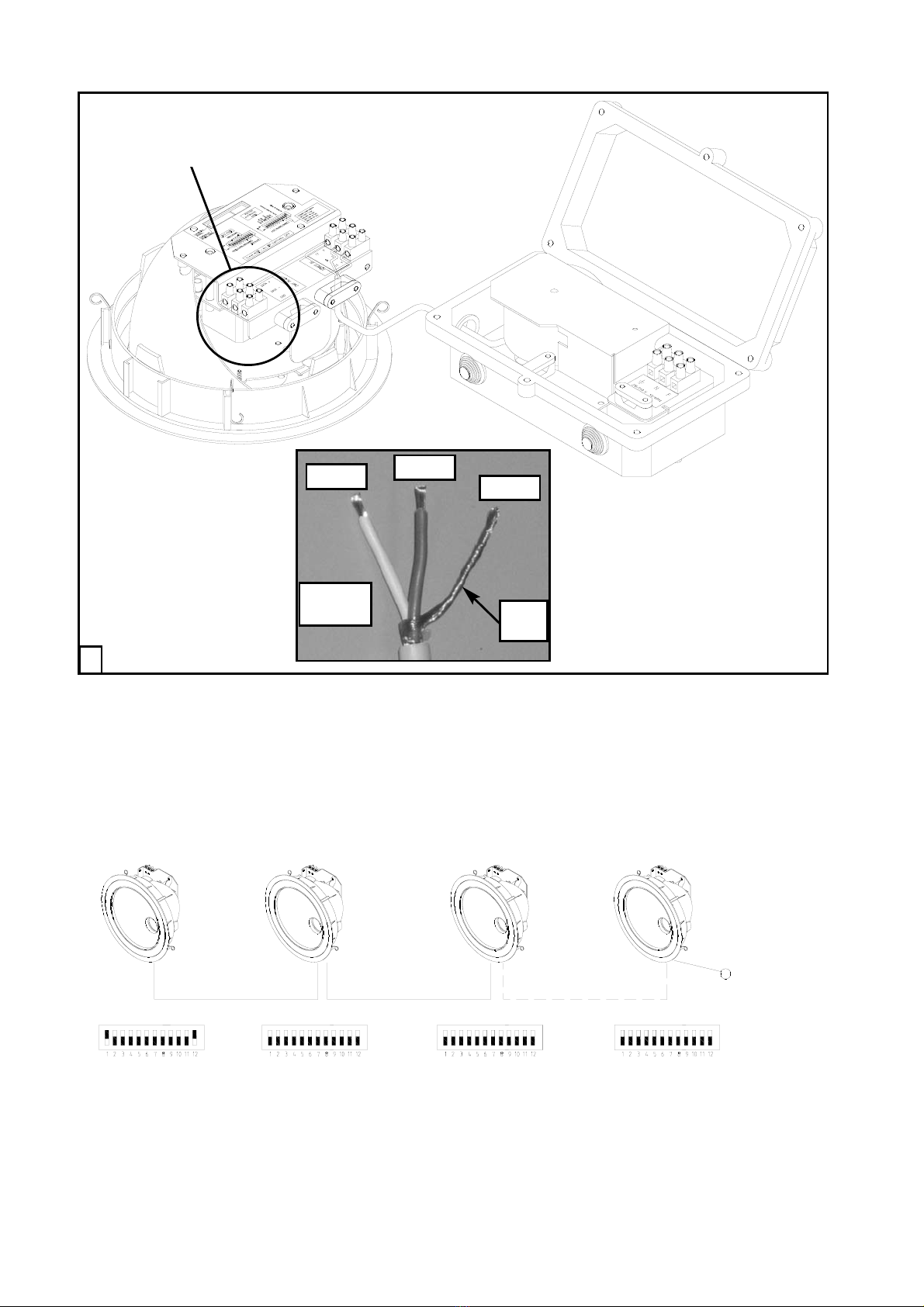

4.4 Connessione dei cavi di segnale
4.5 Funzionamento Master-Slave
E’ possibile settare più proiettori TIROS EYEBALL in modalità Slave in modo che seguano il
programma eseguito da un proiettore Master. Il proiettore Master deve essere settato con il relati-
vo dip-switch settato su ON, i proiettori Slave devono avere tutti i dip-switch settati su OFF
Le specifiche DMX richiedono una opportuna resistenza di terminazione (100-120 ohm).La resi-
stenza di terminazione deve essere inserita tra i morsetti DATA+ e DATA- della morsettiera posta
sull’ultimo proiettore della linea DMX.
Per ogni linea DMX ci può essere solo un proiettore Master o un controllo DMX (non entrambi),
diversamente si rischia di danneggiare il circuito di trasmissione. 7
7
Utilizzare cavo schermato
2 poli + calza (GND)
la calza (GND) non deve
toccare parti metalliche
Calza
Hose
Data + Data -
GND
Min.Sect.
0.35 mm
Morsetto per la connes-
sione dei cavi di segnale
Terminale
di linea
SlaveMaster Slave Slave

5.0 MANUTENZIONE
Per assicurare la massima funzionalità e la massima resa ottica. si raccomanda di attenersi alle
seguenti istruzioni:
- Sostituite i filtri dicroici se hanno subito danni visibili quali tagli, crepe e profondi graffi;
- pulite regolarmente il vetro anteriore della lampada;
- controllate i collegamenti elettrici ed in particolare la messa a terra;
- sostituite tutte le parti eventualmente danneggiate;
6.0 INFORMAZIONI TECNICHE
7.0 PARTI DI RICAMBIO
Tutti i componenti del proiettore TIROS EYEBALL sono disponibili come parti di ricambio su
richiesta.
La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per
eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere.
Si accettano reclami entro e non oltre i 7 giorni dal ricevimento merce.
Eventuali resi di materiale dovranno essere autorizzati da Griven S.r.l. ed inviati completi della
documentazione fiscale necessaria.
La garanzia non copre i materiali di consumo.
Le viste esplose, lo schema elettrico, il diagramma elettronico e la brochure promozionale del pro-
dotto sono disponibili su richiesta.
8
Dimensioni max di ingombro
proiettore
∅220 x H118 mm
Dimensioni max di ingombro
ballast
L220 x P135 x H75
Peso proiettore 2,6 Kg
Materiale della carcassa Plastica
Tensione nominale 220/240 V
Frequenza nominale 50/60 Hz
Corrente nominale 0,3 A
Potenza assorbita 70 VA
Sistema ottico Lampada dicroica
Grado di protezione IP20
TIROS EYEBALL

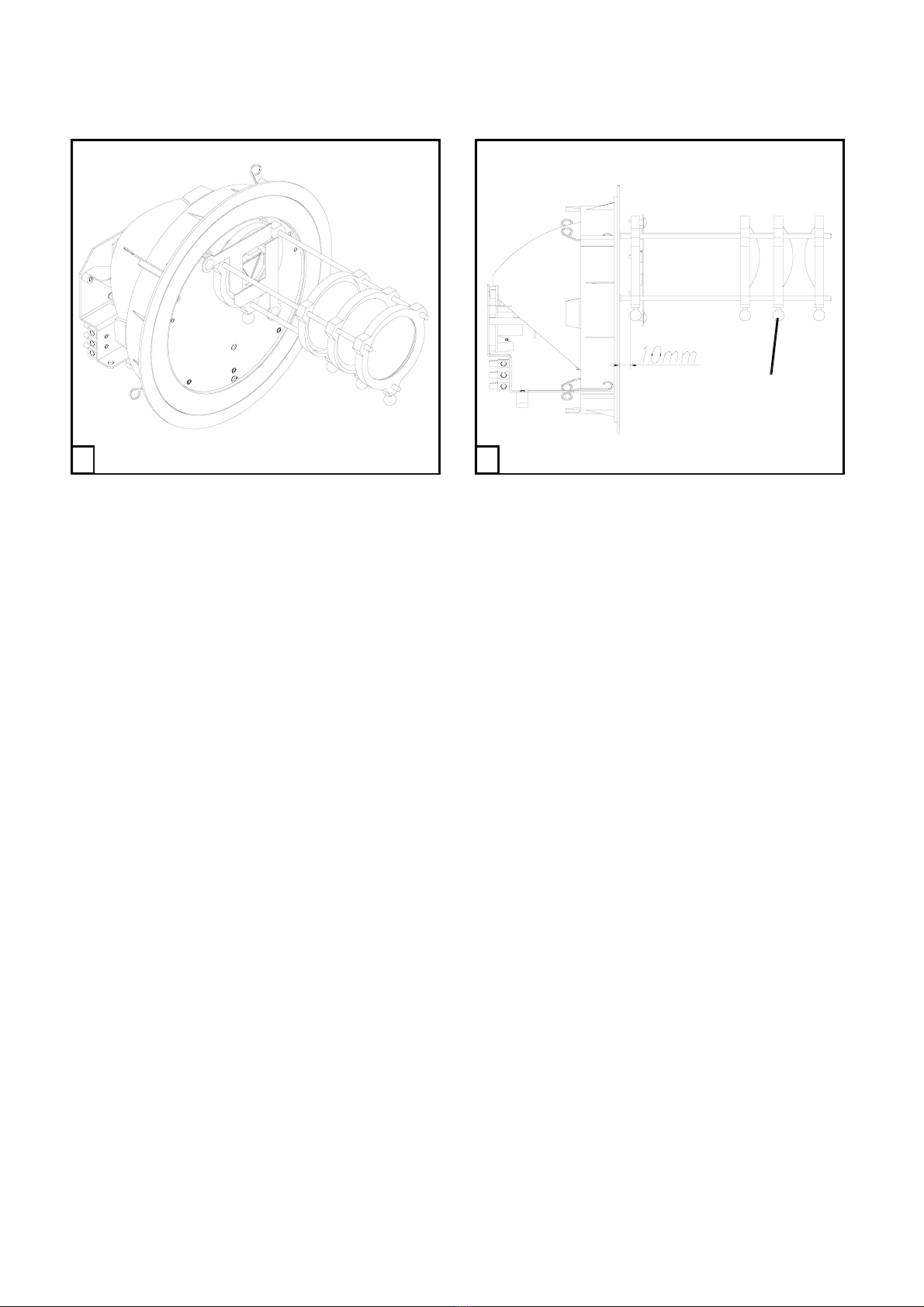

Accessorio opzionale
AD3320 GOBO PROFILER
9
1
4
5 6
3
2
N°2 lenti
φ 60 +7.5

Accessorio opzionale
AD3321 GRANDANGOLO
10
7 8
Lente φ55 +11

1.0 PACKING
Check carefully the content of the box and in case of damage contact your forwarder immediately.
The following items are included in the box:
n° 1 TIROS EYEBALL projector;
n° 1 Owner's manual.
2.0 SAFETY
Disconnect the unit from mains supply before servicing it or performing any other operation (for
example during maintenance or replacing the lamp). This projector has been designed for indoor
use only.
3.0 INSTALLATION
3.1 Fitting the lamp
11
12
3
LAMP

3.2 Mounting position
3.3 Electrical connection
12
44A
5
Junction box for the low voltage
cable connection 12-15V
Junction box for the power supply
cable connection 220-240V 50/60Hz

4.0 USE OF THE PROJECTOR
The function of the dip-switches will change according to the selected mode (DMX-SLAVE/
MASTER-AUTOMATIC).
Once the unit is connected to the mains, the LED red light on the circuit board indicates that the
digital data is correctly received or that the MASTER mode is activated. If the LED red light is
off, it means that the DMX signal is either absent or not correctly received.
4.1 MASTER/AUTOMATIC mode
To operate the unit in MASTER/AUTOMATIC mode, you must set the relevant dip-switch to ON.
Pre-set programs included in the software of the unit can be accessed by adjusting the DIP-SWIT-
CHES set accordingly.
13
6

The function COLOR SCENE LENGTH allows you to select the duration of each color scene
according to the time frames shown in table 2:
4.2 SYNCHRONIZED Mode (without signal cable)
Simultaneous operation of multiple units can be selected as per what follows:
- Set all units on MASTER operating mode;
- Select the same pre-set program and the same color scene duration for all units (see paragraph
"4.1 MASTER/AUTOMATIC mode");
- Connect all units to the same mains supply by means of the same switch to synchronize the units
for several hours.
Operation with remote control
TIROS EB can be operated through an infra-red remote control.Set dip-switch N°10 to ON in order
to access the projector with the remote.
4.3 DMX-SLAVE mode
Operating the unit in DMX/SLAVE mode requires that the relevant DIP-SWITCH is set to OFF.
The DIP-SWITCHES set must be correctly adjusted when you are controlling the projector via a
remote DMX console (refer to scheme below). Each TIROS EYEBALL projector uses 1 DMX
channel and when each unit is independently controlled by a DMX console, the DIP-SWITCHES
set must be arranged as per following table:
The first 8 DIP-SWITCHES are used to set the DMX address of the units;
14
COMBINATION
Colours Scene Length
OFF/OFF 5 sec.
ON/OFF 10 sec.
OFF/ON 20 sec.
ON/ON 40 min.
Tabella 2

4.4 DMX cable connection
4.5 MASTER-SLAVE mode
More TIROS EYEBALL units can be set to "Slave" option to follow the "Master" unit in synch-
rony. The "Master" unit must be set with the relevant dip-switch in the ON position; the "Slave"
units must be set with all relevant dip-switches in the OFF position.
The DMX specifications require a 100-120 ohm terminal resistor, which must be fitted between
the DATA+ and DATA- Pins in the last unit of the DMX line. For each DMX line select Master
mode or DMX mode, but not both of them, because in this last case the electrical line may be
damaged. 15
Use 2-pole shielded cable
+ hose (GND)
The hose (GND) must not
touch metal parts
7
Calza
Hose
Data + Data -
GND
Min.Sect.
0.35 mm
Junction box for the
DMX cable connection
Terminale
di linea
SlaveMaster Slave Slave
Line
terminal

5.0 MAINTENANCE
To ensure maximum performance and light output, it is recommended to follow these instructions:
- keep the front glass clean regularly;
- replace dichroic filters if they are visibly damaged;
- carefully check the electrical connections, particularly the ground connection;
- replace all damaged components.
6.0 TECHNICAL INFORMATION
7.0 SPARE PARTS
All components for TIROS EYEBALL units are available on request.
Griven S.r.l. shall be under no liability for any loss or demage in transit. Claims must be adressed
directly to the forwarder.
Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of
the goods.
Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and
if not duly accompained by relevant shipping documents.
The guarantee excludes all consumables.
The exploded diagram, the eletric wiring scheme, the electronic layout and the promotional bro-
chure are available on request.
16
Siz e ∅220 x H118 mm
Ballast size L220 x P135 x H75
Weight 2,6 Kg
Body P last ic
Operating Voltage 220/240 V
Operating Frequency 50/60 Hz
Operating Amperage 0,3 A
Power absorbed 70 VA
Optic System Dichroic lamp
Protection rating IP20
TIROS EYEBALL

Optional accessory
AD3320 GOBO PROFILER
17
1
4
56
3
2
N°2 φ60
+7.5 lenses

Optional accessory
AD3321 WIDE ANGLE
18
7 8
φ55 +11 lens

19

WORLD LIGHTING CHALLENGE
Professional Lighting Manufacturer
Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN)
Telefono 0376/779483 - Fax [phone]
http://www.griven.com/ e-mail [email protected]
http://www.griven.it/ e-mail [email protected]
