Griven Kolorado MK2 1800 User manual

Foglio di Istruzioni
Owner’s Manual
KOLORADO®MK2 1800
GR 0414 MHN - SA 1800 W
FI-0414 Rev. 3
30-07-2001

INDICE
INDICE
Pag.
1.0 CONTENUTO DELL’IMBALLAGGIO 3
2.0 SICUREZZA 3
3.0 INSTALLAZIONE DEL PROIETTORE 3
3.1 Montaggio della Lampada 3
3.2 Posizionamento del Proiettore 4
3.3 Installazione con ballast separato 4
3.4 Installazione 4
3.5 Installazione del paraluce 5
3.6 Collegamento elettrico 5
4.0 LETTURA DEL DISPLAY ED USO DEI COMANDI 6
4.1 Opzioni 6
5.0 USO DEL PROIETTORE 7
5.1 Funzionamento con DMX 7
5.2 Indicazione dei canali 7
6.0 FUNZIONAMENTO IN AUTOMATICO 8
6.1 Master-Slave 9
7.0 MANUTENZIONE 9
8.0 INFORMAZIONI TECNICHE 10
9.0 PARTI DI RICAMBIO 10
INDEX
INDEX
Page
1.0 PACKING 11
2.0 SAFETY 11
3.0 INSTALLATION 11
3.1 Fitting the lamp 11
3.2 Mounting position 12
3.3 Separate ballast set-up 12
3.4 Mounting 12
3.5 4-leaf barndoor set up 13
3.6 Electrical connection 13
4.0 DISPLAY AND CONTROL PANEL USE 14
4.1 Options 14
5.0 USE OF THE LANTERN 15
5.1 DMX function 15
5.2 Channel indication 15
6.0 AUTOMATIC MODE 16
6.1 Master-Slave 17
7.0 MAINTENANCE 17
8.0 TECHNICAL INFORMATION 18
9.0 SPARE PARTS 18

3
1.0 CONTENUTO DELL’IMBALLAGGIO
Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs.
trasportatore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti:
n° 1 Foglio di Istruzioni
n° 1 proiettore KOLORADO®MK2 1800
n° 2 spine XLR 3 poli (1 maschio+1 femmina);
2.0 SICUREZZA
Anche se questo apparecchio è dotato di micro interruttore di sicurezza, che isola tutte le parti a
vivo durante la sostituzione della lampada, sconnetterlo fisicamente dalla linea di alimentazione.
Questo proiettore è stato progettato per utilizzi in ambienti interni ed esterni. La temperatura
ambiente massima non deve superare i 50°C.
Attenzione: la temperatura della superficie esterna del vetro del proiettore può raggiungere 130°C.
Attenzione: lampada molto calda, prima della sostituzione attendete almeno 20 minuti.
Nel caso in cui il proiettore venga appeso, si raccomanda l’utilizzo della catena di sicurezza da fis-
sare al proiettore ed alla struttura di sospensione dello stesso per evitare la caduta accidentale del
proiettore, nel caso poco probabile che il punto di fissaggio primario dovesse cedere.
3.0 INSTALLAZIONE DEL PROIETTORE
3.1 Montaggio della lampada
1) Togliete lo sportello porta-vetro svitando le 6 viti situate nella parte anteriore del proiettore
(fig.1).
2) Rimuovete le 2 coperture laterali in alluminio riflettente poste ai lati della parabola specchiata
svitando i 4 pomolini zigrinati M4 (A fig.2);
3) Dopo averla sgrassata con l’apposita salvietta detergente, inserite la lampada nel portalampada
con le dovute precauzioni:
- non toccate la lampada con le dita e con stracci unti o comunque sporchi;
- non scuotete la lampada e non fatela urtare contro la lamiera del proiettore o altri oggetti;
- tenete la protuberanza del bulbo rivolta verso il vetro anteriore;
4) Fissate saldamente la lampada al portalampada avvitandone a fondo i pomoli di bloccaggio;
5) Riposizionate le coperture laterali in alluminio riflettente;
6) Richiudete lo sportello porta-vetro.
fig.1
fig.2
A

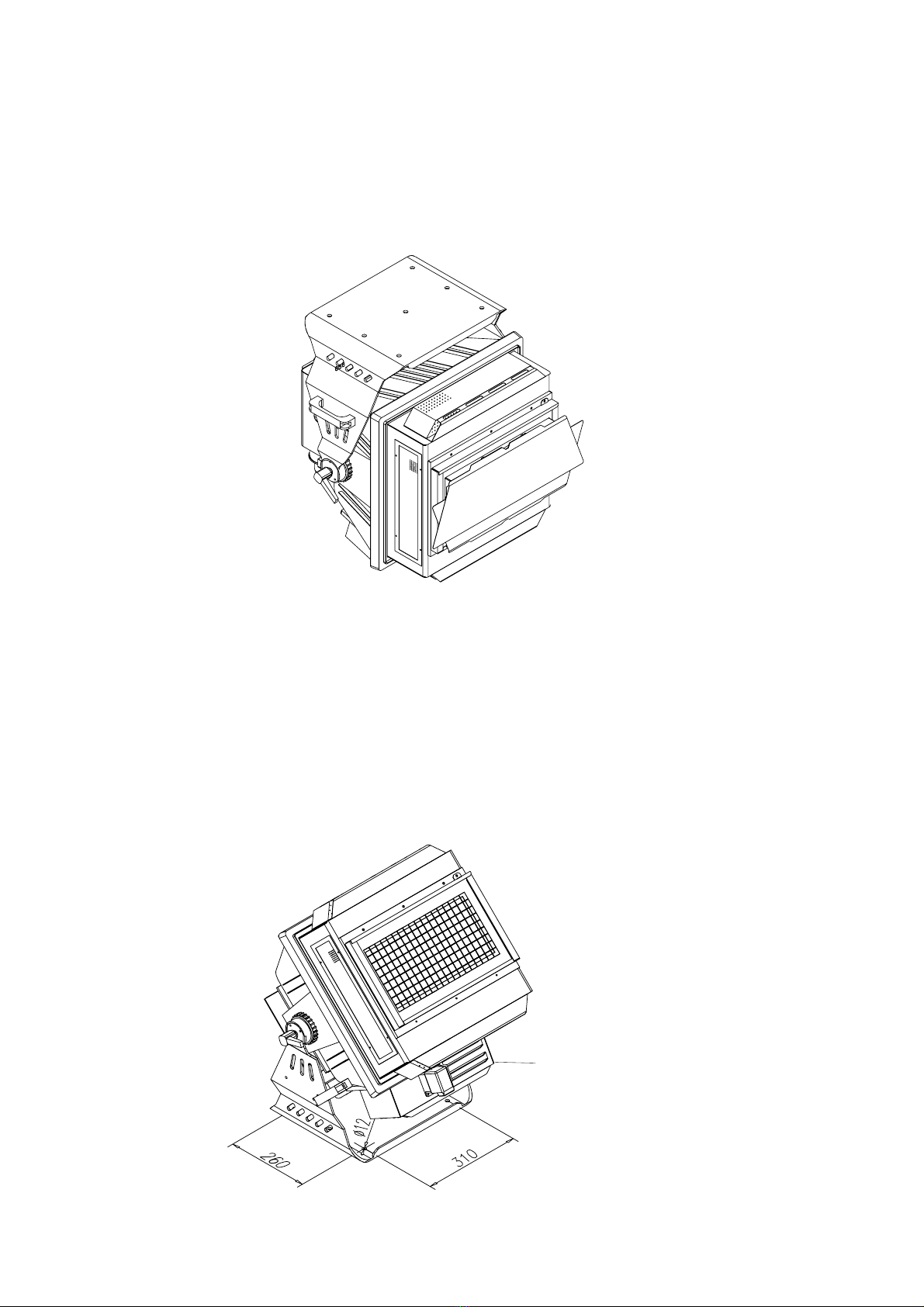

3.2 Posizionamento del proiettore
KOLORADO®MK2 1800 è dotato di una forcella con base d’appoggio che permette una stabile
collocazione a terra. Per l’installazione a soffitto, si raccomanda di ruotare la forcella attorno al
corpo-proiettore di 180° (fig.1); lo scopo di questa operazione è mantenere il gruppo alimentatori
nella parte inferiore del proiettore (A fig.2) al fine di garantirne l’impermeabilità. Mantenere una
distanza dalla parete o dalle pareti di almeno 50cm per favorire la libera circolazione dell’aria
intorno al proiettore e contenerne il riscaldamento.
3.3 Installazione con ballast separato
E’ possibile, per praticità, separare il ballast dal proiettore. Per eseguire questa operazione svitate
le 4 viti M6 testa esagonale di fissaggio, rimuovere il ballast e per assicurare l’impermeabilità al
proiettore riposizionare le 4 viti M6 nella loro sede. A questo punto è necessario un cavo per la
connessione ballast-proiettore disponibile a richiesta.
3.4 Installazione
Per il fissaggio del proiettore al pavimento, oppure al soffitto, utilizzate i fori posti sulla staffa di
fissaggio del proiettore, provvista di 6 fori Ø 12mm, interasse 260x310 mm. (fig.2)
4
fig.2
fig.1
A

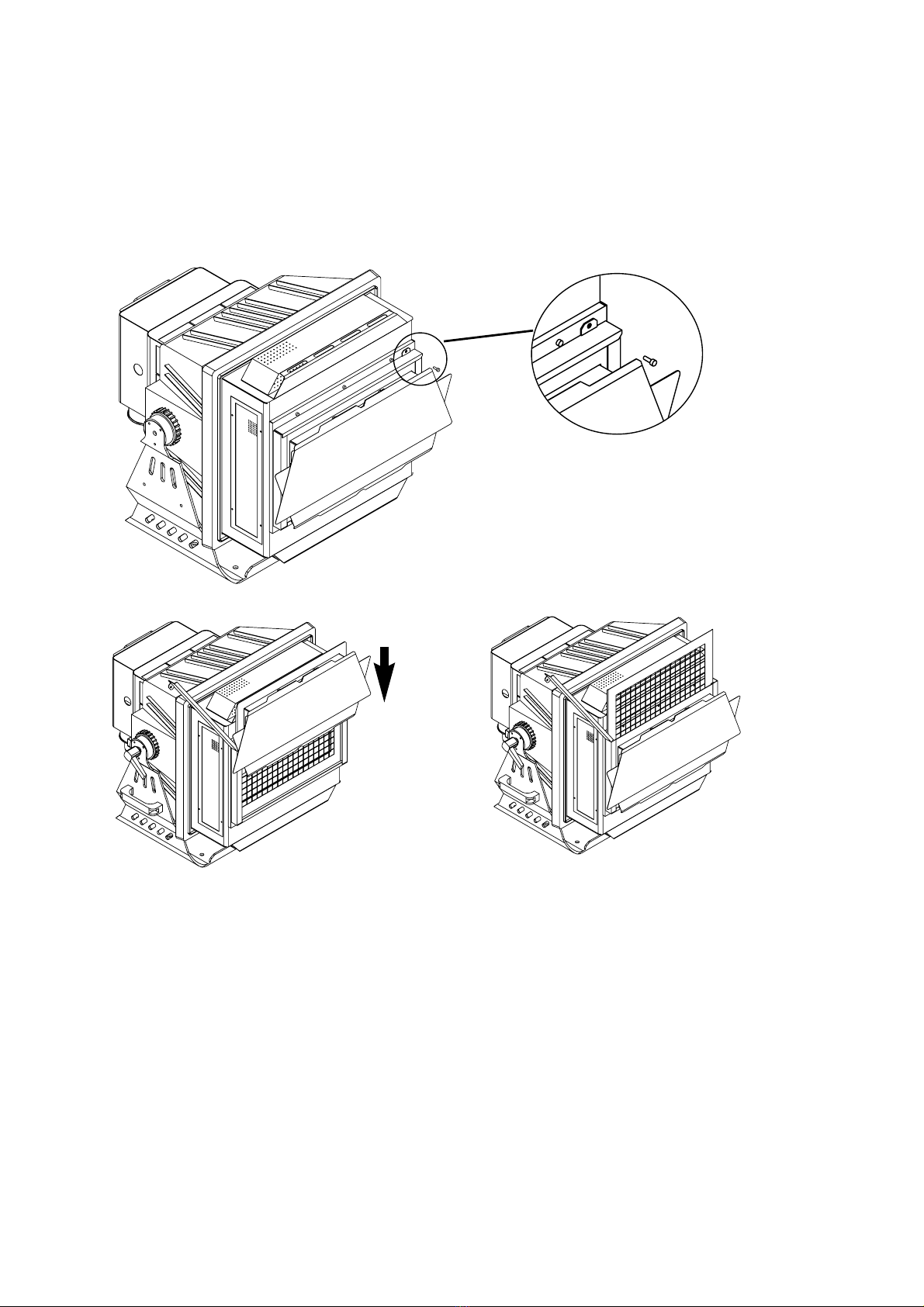

3.5 Installazione del paraluce
L’installazione del paraluce è facilitata dal nuovo sportello che permette di accedere, oltre al para-
luce, anche alla griglia di protezione e all’eventuale filtro di espansione. Attenetevi alle seguenti
istruzioni:
- Togliete la vite che fissa lo sportello (fig.1);
- Dopo aver aperto lo sportello (fig.2) infilate il paraluce nela sede più esterna;
- Richiudete lo sportello e riposizionate la vite.
La griglia di protezione (fig.3) è posizionata nell’alloggiamento più vicino al vetro, mentre il filtro
di espansione va sistemato nello spazio centrale tra il paraluce e la griglia.
3.6 Collegamento elrttrico
1) Cablate il cavo di alimentazione di sezione 3x2.5mm2con una spina 2 poli x 16A + T;
2) Collegate alla rete facendo attenzione alla tensione di alimentazione (230V - 50/60Hz).
3) La linea di alimentazione del proiettore deve essere protetta mediante corretta messa a terra e
interruttore magnetotermico differenziale avente le seguenti caratteristiche elettriche:
- corrente nominale (In) 16A - valore d’intervento (Id) 0,03A.
4) Questo proiettore dispone di rifasatori di corrente.
5
fig.1
fig.2 fig.3

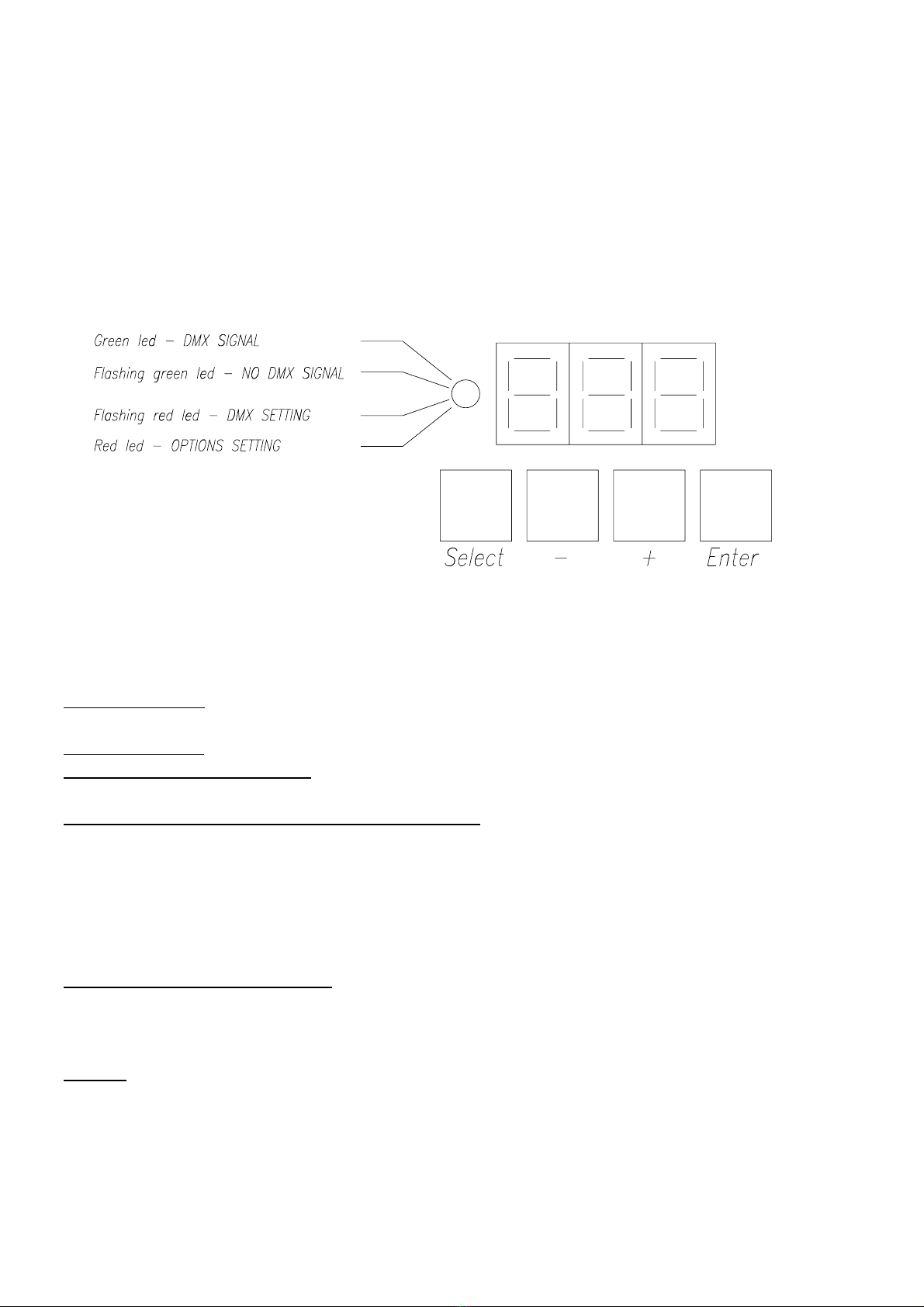

4.0 LETTURA DEL DISPLAY ED USO DEI COMANDI
Il colore del led indica lo stato del proiettore.
La luce verde indica lo stato operativo.
La luce rossa indica lo stato di impostazione o modifica.
Quando il proiettore è in stato operativo il display indica il numero dell’indirizzario DMX del
proiettore (001 fino a quando non verrà cambiato).
Per modificare l’indirizzo DMX del proiettore premere una volta il tasto (SELECT) e agire sui
tasti (-), (+), quindi premere (ENTER).
Premere il tasto (SELECT) per visualizzare l’opzione da modificare.
Per memorizzare la modifica premere il tasto (ENTER).
Se le modifiche non vengono confermate dopo 15 secondi il proiettore ritorna allo stato operativo.
4.1 Opzioni:
1= Master On/OffMaster On -Funzionamento in AUTOMATICO
Master Off -Funzionamento con centralina DMX
2= Preset Colours -Raggruppa in un solo canale i colori base (Giallo, Cyan, Magenta)
3= Remote switch lamp On/Off-Permette di accendere o spegnere la lampada tramite la centralina
DMX
4= Dimmer shutter, lamp On/Off Independent setting -Permette di settare l’ accensione della
lampada e il dimmer su un indirizzo personalizzato. Per selezionarlo, premere
(Select) dopo avere impostato su ON l’ opzione 4 (il display mostra l’ indirizzo
corrente del proiettore); per vedere l’indirizzo del dimmer premere (SELECT);
agire quindi sui pulsanti (+) e (-) per visualizzarlo e premere (ENTER) per
memorizzare.
N.B.: Con questa opzione il proiettore ha 2 indirizzi diversi. Passati 15 secondi
il proiettore ritorna allo stato operativo e visualizza sul display l’ indirizzo dei
colori, che si è aggiornato automaticamente al nuovo indirizzo.
5= Tipo di cambio colori: Permette di settare il funzionamento del proiettore KOLORADO®MK2
in modo compatibile con la versione precedente del proiettore (KOLORADO®).
Se impostato su 5.On seleziona la gamma dei colori del modello precedente, se
impostato su 5.Of seleziona la nuova gamma di colori.
N.B.: Questa opzione è attiva anche durante il funzionamento automatico.
9= Test
Tenendo premuto il tasto Enter per 5 secondi si visualizza il contatore della vita lampada
Tenendo premuto il tasto Enter per 20 secondi si visualizza il contatore della vita proiettore.
Per resettare il contaore della lampada premere contemporaneamente (-), (+) ed (ENTER) fino ad
ottenere l’azzeramento del display.
6

5.0 USO DEL PROIETTORE
5.1 Funzionamento con DMX
Il proiettore KOLORADO® MK2 1800 per poter funzionare con una centralina DMX deve essere
settato in MASTER OFF. Per far questo agite sul pulsante Select, quando sul display compare la
scritta 1.ON premere il tasto (+) oppure (-) per ottenere la scritta 1.OF. A questo punto premete
(ENTER) ed il proiettore è settato in MASTER OFF.
N.B.: Al momento dell’ acquisto il proiettore KOLORADO® MK2 1800 è settato in Master On
e funziona in automatico (vedi paragrafo FUNZIONAMENTO IN AUTOMATICO).
Tutti i proiettori KOLORADO®MK2 1800 che ricevono un
segnale digitale da una centralina di controllo devono avere
correttamente settato il rispettivo display. Per poter essere
comandato singolarmente, ogni proiettore dovrà essere settato
come da tab.1 (tenendo presente che ogni KOLORADO®
MK2 1800 occupa da 2 a 5 canali, a seconda delle opzioni
scelte);

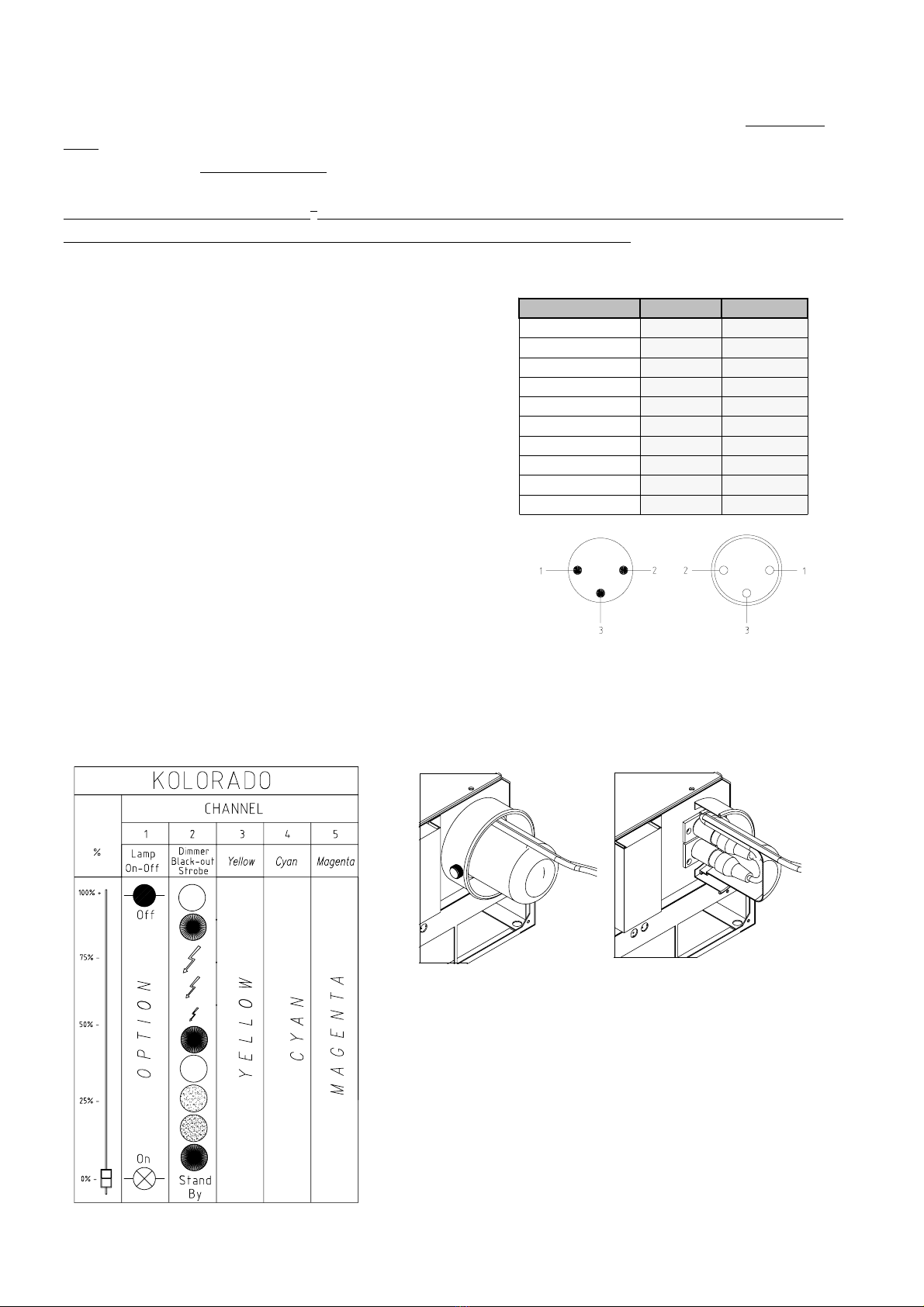

La connessione delle prese XLR 3 poli dovrà avvenire come di seguito descritto (vedi fig.1):
pin 1—-> function GND (SHIELD)
pin 2—-> function SIGNAL -
pin 3—-> function SIGNAL +
Verificate che i fili siano correttamente collegati nel con-
nettore e che essi non ne tocchino il guscio (utilizzare filo
schermato). Al fine di assicurare l’impermeabilità dell’alloggiamento della scheda, si consiglia di
posizionare i cavi dei connettori DMX tra i due coperchi come rappresentato nelle figure 2 e 3.
5.2 Indicazione dei canali
7
Indirizzario 5 Canali 2 Canali
Proiettore 1 0 0 1 0 0 1
Proiettore 2 0 0 6 0 0 3
Proiettore 3 0 1 1 0 0 5
Proiettore 4 0 1 6 0 0 7
Proiettore 5 0 2 1 0 0 9
Proiettore 6 0 2 6 0 1 1
Proiettore 7 0 3 1 0 1 3
Proiettore 8 0 3 6 0 1 5
Proiettore 9 0 4 1 0 1 7
Proiettore 10 0 4 6 0 1 9
tab.1
fig.1
fig.2 fig.3

8

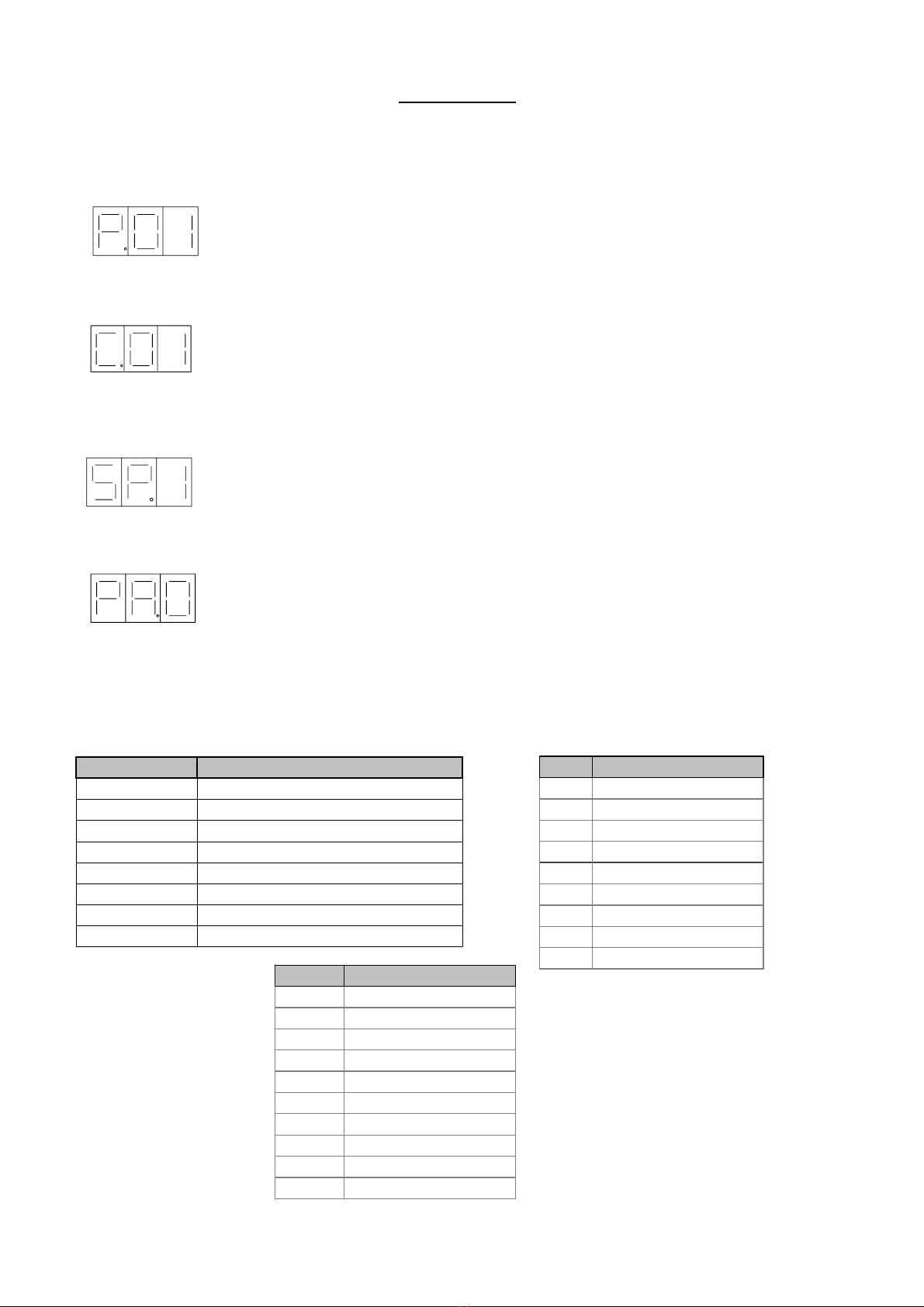

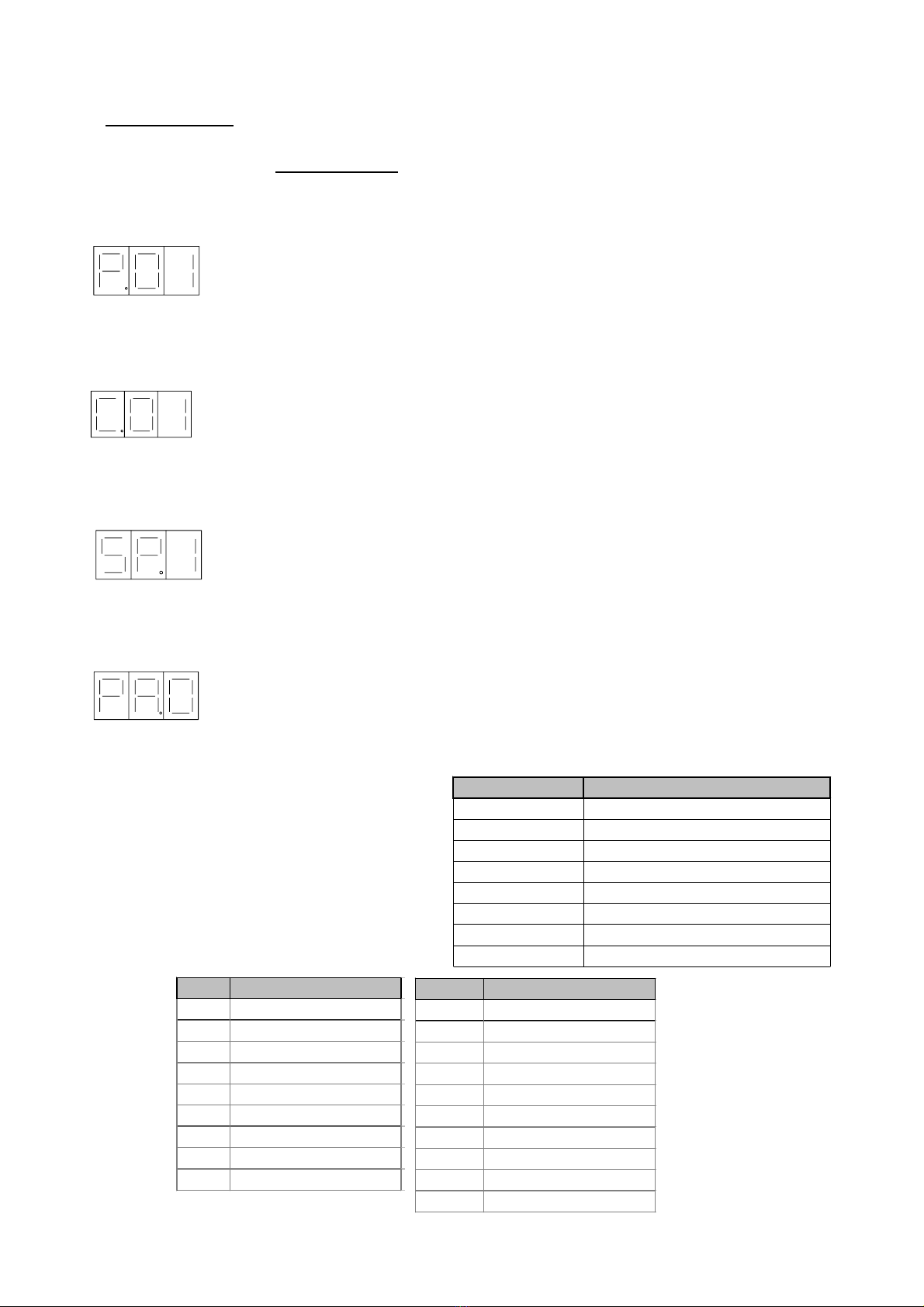

6.0 FUNZIONAMENTO IN AUTOMATICO
Il proiettore KOLORADO®MK2 1800 per poter funzionare in modo automatico deve essere setta-
to in MASTER ON. Per far questo agite sul pulsante Select, quando sul display compare la scritta
1.OF premere il tasto (+) oppure (-) per ottenere la scritta 1.ON. A questo punto premete (ENTER)
ed il proiettore è settato in MASTER ON. Il proiettore inizia a funzionare in automatico ed è già
pronto per la scelta del programma. Premete (SELECT), sul display apparirà il seguente messag-
gio: (P.01)
Selezionate il programma desiderato agendo sui pulsanti (+) e (-); tenendo
presente che sono disponibili 8 programmi descritti nella tab.1
Agendo sul tasto (+) dopo il programma8 oppure sul tasto (-) prima del programma1 il display
mostrerà rispettivamente (C.01) oppure (C.60)
Agite sui tasti (+) e (-) per selezionare uno dei 60 colori fissi a disposizione
E’ possibile regolare la velocità del cambiocolori premendo il pulsante (SELECT); il display
mostrerà: (SP.1)
Agite sui tasti (+) e (-) per regolare la velocità. La durata dei tempi è descrit-
ta in tab.2.
E’ possibile regolare la durata di una scena colori premendo il pulsante (SELECT) il display
mostrerà:(PA.0)
Agite sui tasti (+) e (-) per regolare la durata della scena. La durata delle
scene colore pre-impostate è descritta nella tab.3.
Per visualizzare la sucessione delle scene colore automatiche durante la loro esecuzione premete
ripetutamente il pulsante (ENTER).
Per selezionare un nuovo programma premete il
pulsante (SELECT) e agite sui pusanti (+) e (-)
come descritto precedentemente.
P. EFFETTO
Programma 1 Rosso, Magenta,Giallo
Programma 2 Rosso, Magenta,Giallo + Bianco
Programma 3 Verde, Cyan, Giallo
Programma 4 Verde, Cyan, Giallo + Bianco
Programma 5 Blu, Cyan, Magenta
Programma 6 Blu, Cyan, Magenta + Bianco
Programma 7 Colori base
Programma 8 Colori base + Bianco
SP. Tempo posiz. Colore
12sec.
24sec.
36sec.
48sec.
5 11 sec.
6 16 sec.
7 21 sec.
8 26 sec.
91sec.
tab.1
tab.2
PA.
Durata scena colore
04sec.
1 15 sec.
2 30 sec.
31min.
4 1,5 min.
52min.
6 2,5 min.
73min.
8 3,5 min.
94min.
tab.3

9

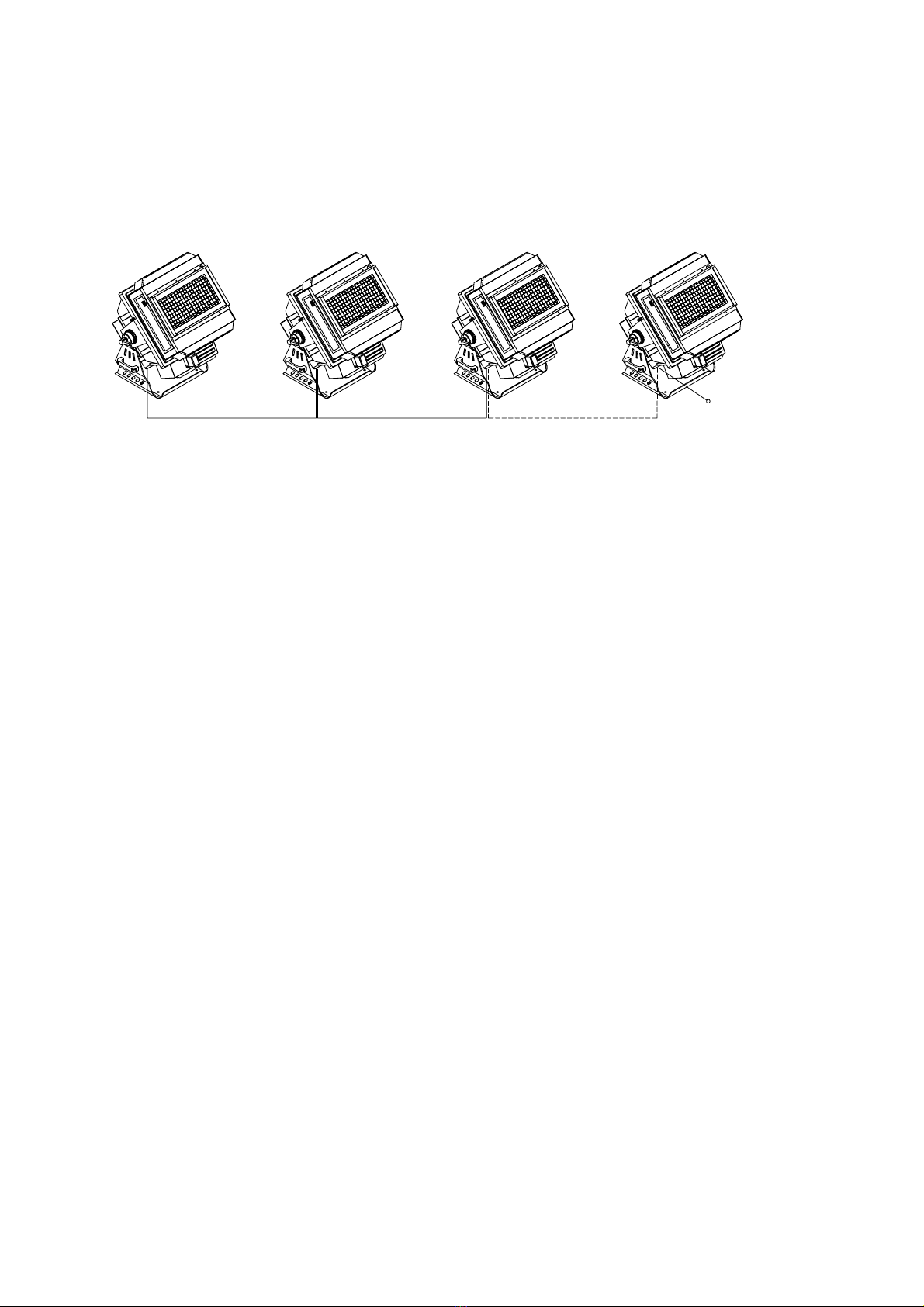

6.1 Master-Slave
E’ possibile settare più proiettori KOLORADO®MK2 1800 in modalità Slave per fare in modo che
seguano il programma eseguito da un proiettore Master. Il proiettore Master deve essere settato in
Master ON, i proiettori Slave in Master Off (con indirizzo 1 e le opzioni 2, 3 e 4 in OFF).
Il terminale di linea consiste in una resistenza, inserita tra i due pin Signal (pin 2 e 3) del connetto-
re di uscita posto alla fine della linea DMX. Ciò consente di evitare il malfunzionamento della
linea stessa. Consigliamo una resistenza da 120 Ohm.
7.0 MANUTENZIONE
Tutti i proiettori richiedono una manutenzione regolare per assicurare la massima funzionalità e la
massima resa ottica. Seguite pertanto le seguenti istruzioni:
- pulite regolarmente gli specchi e i dicroici poiché persino un sottilissimo strato di polvere può
ridurre in modo sostanziale la resa luminosa ed alterare la compattezza del fascio;
- sostituite specchi e i dicroici se hanno subito danni visibili quali tagli, crepe e profondi graffi;
- sostituite la lampada se ha subito danni visibili o se si è deformata a causa del calore;
- controllate i collegamenti elettrici ed in particolare la messa a terra;
- sostituite tutte le parti eventualmente danneggiate;
- pulite periodicamente le ventole e tutti i filtri di raffreddamento da eventuali oggetti estranei
entrati, o dalla polvere accumulatasi all’interno; per tali operazioni si consiglia l’uso di un pennelli-
no o eventualmente di un aspirapolvere; evitate l’uso di cacciaviti o altri oggetti acuminati che
potrebbero danneggiare le ventole o altre parti del faro. E’ possibile smontare i filtri di raffredda-
mento agendo sulle 4 viti autofilettanti di fissaggio.
Master Slave Slave Slave
Master On
(1.ON)
Master Off
(1 OF)
Master Off
(1 OF)
Master Off
(1 OF)
Terminale di
linea

8.0 INFORMAZIONI TECNICHE
9.0 PARTI DI RICAMBIO
Tutti i componenti del proiettore KOLORADO®MK2 1800 sono disponibili come parti di ricam-
bio ed il relativo catalogo è disponibile su richiesta.
10
KOLORADO MK2 MHN - SA 1800W
Dimensioni maxdi ingombro
proiettore
L668 x P595 x H633 mm
Dimensioni maxdi ingombro
proiettore + paraluce a 4 alette
L668 x P798 x H633 mm
Peso proiettore 31 + 18,5 (Ballast) Kg
Materiale della carcassa Alluminio
Tensione nominale 230 V
Frequenza nominale 50/60 Hz
Corrente nominale 8,5 A
Potenza as s orbita 2000 VA
Lampada consigliata MHN-SA 1800 W
Attacco (P)SFc 20-6
Sistema ottico Gruppo ottico a riflettori piani brevettato
Fus ibile per lampada 6x30 250V 15A
Fus ibile per elettronica 5x20 250V 3,25A
Temperatura massima di esercizio 130 °C
Temperatura ambiente massima 50 °C

1.0 PACKING
Check carefully the content of the box and in case of damage contact your forwarder immediately.
The following items are included in the box:
n° 1 instructions leaflet
n° 1 KOLORADO®MK2 1800
n° 2 XLR 3 poles plugs (1 male + 1 female)
n° 1 mains plug
2.0 SAFETY
Even if this lantern is fitted with a safety micro-switch which automatically disconnects power as
soon as the lamp cover is opened, disconnect the lantern from mains supply before replacing the
lamp.
- This projector has been designed for outdoor and indoor use. For safety operation, maximum
ambient temperature must not exceed 50°C.
- Caution: the temperature of the glass surface of the projector can reach 130°C.
- Caution: hot lamp; ensure that the lamp is cold before attempting to remove it (wait for about 20
minutes).
- Caution: it is strongly recommended that a safety-chain or wire is attached to this projector and
secured to the main mounting framework to arrest the fall of the unit in the unlikely event that the
primary mounting arrangement should fail.
3.0 INSTALLATION
3.1 Fitting the lamp
1) Remove the front glass panel by unscrewing the 6 screws located on the front of the lantern
(pict. 1);
2) Remove the 2 reflecting aluminium side covers you find on the side of the parbolic reflector by
unscrewing the 4 knurled M4 knobs (pict. 2).
3) Clean the lamp with a cleaning towel and fit it carefully in the lamp holder.
- avoid touching the lamp with fingers or dirty towels; do not shake the lamp;
- position the lamp towards the lamp cover to obtain the maximum light output
4) Tighten the fixing knobs to fix the lamp to the lamp holder.
5) Position again the reflecting aluminium side covers.
6) Fix the the front glass panel to its original position.
11
A
pict.1 pict.2

12
3.2 Mounting position
KOLORADO®MK2 1800 is fitted with a support base which allows a steady position on the floor.
In order to guarantee the impermeability of the unit, it is strictly recommended not to operate the
unit upside down. Hang the unit by a 180° rotation of the bracket provided (pict 1). The correct
ballast unit position is as per pict. A. Minimum distance from
flammable objects must be 0.5m so as to make air circulation easy.
3.3 Separate ballast set-up
The unit is fitted with a separate ballast facility and the connecting cable is available on request. To
remove the ballast from the main unit, unscrew the 4 exagonal M6 screws and fix them again when
the ballast has been moved to protect it from the ingress of water.
3.4 Mounting
6 12mm Ø holes (260x310mm wheelbase) are provided in the support base to fix the lantern to the
ceiling or to the floor (see pict.2).
pict.1
pict.2
A

3.5 4-leaf barndoor set up
Mounting the 4-leaf barndoor has been designed to be easier then the previous version. There is a
new lid that allows a fast access to the barndoor set, the protection grid and the eventual expansion
filter.
Please follow the instructions below:
- Remove the screw that fastens the lid (pict.1)
- Raise the lid (pict.2) and place in the barndoor set in the external slot;
- close the lid and secure it with the screw you previously removed;
The protection grid (pict.3) is positioned in the slot close to the glass while the eventual expansion
filter has to be placed in the middle position between the barndoor set and the grid.
3.6 Electrical connection
1) Cable the mains plug with a supply cable 3x2.5 mm2minimum with a 2-poles (x10A+T) plug;
2) Connect the lantern to a mains supply of 230V - 50/60Hz.
3) Ensure that the mains cable is connected to earth;
the safety thermoswitch must have the following characteristics:
rated for (In) 16A - sensitivity (Id) 0,03 A.
4) KOLORADO®MK2 1800 is provided with power factor correction system.
13
pict.1
pict.2 pict.3

14
4.0 DISPLAY AND CONTROL PANEL USE
The led colour indicates the projector mode.
The green led indicates the operating mode.
The red light indicates the setting or the zapping mode.
When the projector is in the operating mode the display indicates the projector DMX addressing
number, which is 001 when the unit leaves the factory. In order to change the DMX addressing
number push (SELECT) then (-) or (+). When you find the desired number push (ENTER).
Push (SELECT) when you want to view or zap an option. To memorise it push (ENTER).
If options are not entered within 15 seconds the projector returns to the operating mode.
4.1 Options:
1= Master On/OffMaster On -AUTOMATIC MODE
Master Off -DMX MODE
2= Preset Colours -Yellow, Cyan, Magenta, all in one channel.
3= Remote switch lamp On/Off-Lamp On/Off through the DMX controller.
DMX
4= Dimmer shutter, lamp On/Off Independent setting-To enter this option push SELECT after
you have set option 4 to ON(the display shows the current projector ;
addressing); to view the dimmer/Shutter adressing push SELECT and then
push (+) and (-) to view the new one and push ENTER to memorise it.
Note: The unit will have now two different addressing. Within 15 seconds the
projectors returns to the operating mode and the display shows the colours
addressing which is automatically updated to the new addressing.
5= Colour change mode selection - Option 5ON allows the owner to use the same colours range
...............................of the previous version of the Kolorado (KOLORADO®GR0406).Option 5OF
...............................provides for the selection of the new colours.
N.B.: This option is activated when using the unit on automatic mode.
9= Test Lamp life: Push ENTER for more then 5 seconds
Use meter: Push ENTER for more then 20 seconds
To reset the lamp life meter push (-), (+) and ENTER simultaneously until you get the zero setting
of the display.

15
5.0 USE OF THE LANTERN
5.1 DMX function
To access the unit through a DMX controller KOLORADO®MK2 1800 must be set to MASTER
OFF. Push SELECT; when 1.ON is displayed push (+) or (-) to obtain 1.OF. Now press ENTER.
The unit is set to MASTER OFF.
Note: when the KOLORADO®MK2 1800 unit leaves the factory it is set to MASTER ON and
works in AUTOMATIC MODE (See AUTOMATIC MODE section).
Every single KOLORADO®MK2 1800 unit must have
its own display correctly set.
Please set the display of each unit as per diagram 1
when more units are accessed through a DMX
controller.KOLORADO®MK2 1800 uses 2 or 5 chan-
nels according to thechosen options.
The connection of the XLR 3 poles must be as follows:
pin 1---> function GND (SHIELD)
pin 2---> function SIGNAL -
pin 3---> function SIGNAL +
Pls. ensure that the cables are properly connected.
Use shielded cable.
In oreder to protect the PCB housing from water pene-
tration, it is strictly recommended to position the DMX connecting plugs as illustrated below (see
pictures 2 and 3).
5.2 Channels Indicatoion
DMX Addressing 5 Channels 2 Channels
Projector 1 0 0 1 0 0 1
Projector 2 0 0 6 0 0 3
Projector 3 0 1 1 0 0 5
Projector 4 0 1 6 0 0 7
Projector 5 0 2 1 0 0 9
Projector 6 0 2 6 0 1 1
Projector 7 0 3 1 0 1 3
Projector 8 0 3 6 0 1 5
Projector 9 0 4 1 0 1 7
Projector 10 0 4 6 0 1 9
(diag.1)
pict.1
pict.2 pict.3

16
6.0 AUTOMATIC MODE
KOLORADO®MK2 1800 has to be set to MASTER ON to access it in automatic mode: push.
SELECT, when 1.OF is displayed push (+) or (-) to obtain 1.ON. Now press ENTER . The unit is
set to MASTER ON. The unit starts working in automatic mode and is ready for the programming
procedure. Push SELECT and the following will be displayed: (P.=01)
Choose the desired programme by pushing (+) and (-);
8 programmes are available as per picture 1.
Pushing (+) after programme 8 or (-) before programme 1 the display will show relevant (C.01) or
(C.60)
Push keys (+) and (-) to select one of the 60 colours available.
Colour changing speed can be determined by pushing SELECT; the display will show: (SP.1)
Push (+) and (-) to set the speed;
Colour scene and positioning length are described in picture 2.
Colour scene length can be customised by pushing SELECT and the display will show: (PA.0)
Act on (+) or (-) to set the colour scene length. Pre-set colour scene
length can be checked in picture 3.
To see the automatic colour scenes sequence while it is automatically revolving push ENTER
repeatedly.
Push SELECT, then (+) or (-), as above mentioned, to select a new programme.
P. EFFECT
Programme 1 Red, Magenta, Yellow
Programme 2 Red, Magenta, Yellow + White
Programme 3 Green, Cyan, Yellow
Programme 4 Green, Cyan, Yellow + White
Programme 5 Blue, Cyan, Magenta
Programme 6 Blue, Cyan, Magenta + Bianco
Programme 7 All colors
Programme 8 All colors + White
SP Positioning length
12 sec.
24 sec.
36 sec.
48 sec.
511 sec.
616 sec.
721 sec.
826 sec.
91 sec.
Pict. 2
Pict. 1
PA.
Colour scene length
04sec.
1 15 sec.
2 30 sec.
31min.
4 1,5 min.
52min.
6 2,5 min.
73min.
8 3,5 min.
94min.
Pict. 3

6.1 Master -Slave
More KOLORADO®MK2 1800 unit can be set to ‘SLAVE’ to follow the ‘MASTER’ unit in syn-
chrony. The ‘MASTER’ unit must be set to MASTER ON, the ‘SLAVE’ units must be set to
‘MASTER OFF’(with address number 1 and options 2,3 and 4 set to off).
Master Slave Slave Slave
Master On Master Off Master Off Master Off
(1.ON) (1.OF) (1.OF) (1.OF)
The line terminal is a resistor fitted between the 2 Signal Pins (2 and 3) at the end of the DMX.
line. This is to avoid the defective functioning of the DMX line. A 120 Ohm resistor is suggested.
7.0 MAINTENANCE
All lanterns require regular maintenance to ensure maximum performance and light output.
Please follow these instructions:
- clean lenses, mirrors and dichroics regularly, as even a thin layer of dust can reduce the light out-
put and scatter the beam;
- replace the lamp in case it is damaged or deformed;
- carefully check the electrical connections, particularly the earth connection;
- replace the lenses, the mirrors and the dichroic filters if they are visibly damaged;
- replace all the damaged components
IMPORTANT: clean regularly the fans and the grids. Don't use screw drivers or sharp objects
which may damage the fans or other parts of the lantern. The grids can be removed by unscrewing
the 4 self-tapping screws.
17
Line terminal

18
8.0 TECHNICAL INFORMATION
9.0 SPARE PARTS
All components for KOLORADO®MK2 1800 are available.
The exploded diagram and the catalogue are available on request.
KOLORADO MK2 MHN - SA - 1800W
Size L668 x P595 x H633 mm
Size with 4-leaf barndoor L668 x P798 x H633 mm
Weight 31 + 18,5 (Ballast) Kg
Body Aluminiumand galvanised steel body
Operating Voltage 230 V
Operating Frequence 50/60 Hz
Operating Amperage 8,5 A
Power absorbed 2000 VA
Suggested lamp MHN-SA 1800 W
Socket (P)SFc 20-6
Optic System Optic system with planar mirrors (patented)
Lamp Fuse 6x30 250V 15A
Electtronic Sys tem Fuse 5x20 250V 3,25A
MaxWorking Temperature 130 °C
Max Ambient Temperature 50 °C

19

WORLD LIGHTING CHALLENGE
Professional Lighting Manufacturer
Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN)
Telefono 0376/779483 - Fax [phone]
http://www.griven.com/ e-mail [email protected]
http://www.griven.it/ e-mail [email protected]
