Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Die-
ses Gerät wurde während der Produktion
auf Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt. Es ist
nicht auszuschließen, dass sich in Ein-
zelfällen am oder im Gerät Restmengen
von Schmiersto󰀨en benden. Dies ist kein
Mangel oder Defekt und kein Grund zur
Besorgnis.
Die Betriebsanleitung ist Bestand-
teil dieses Gerätes. Sie enthält
wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Ma-
chen Sie sich vor der Benutzung
des Gerätes mit allen Bedien- und
Sicherheitshinweisen vertraut.
Benutzen Sie das Gerät nur wie
beschrieben und für die angege-
benen Einsatzbereiche.
Bewahren Sie die Betriebsanlei-
tung gut auf und händigen Sie alle
Unterlagen bei Weitergabe des
Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist nur für das Mähen von
Rasen- und Grasächen im häuslichen
Bereich bestimmt.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zuge-
lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Kinder sowie Per-
Inhalt
Einleitung .............................................. 6
Bestimmungsgemäße Verwendung.... 6
Allgemeine Beschreibung ................... 7
Lieferumfang...................................... 7
Funktionsbeschreibung...................... 7
Übersicht............................................ 7
Technische Daten................................. 7
Sicherheitshinweise............................. 8
Bildzeichen auf dem Gerät................. 8
Bildzeichen in der Anleitung............... 9
Allgemeine Sicherheitshinweise ........ 9
Restrisiken ....................................... 14
Montage............................................... 15
Bügelgri󰀨 montieren......................... 15
Bedienung........................................... 15
Grasfangsack einhängen/abnehmen15
E
Füllstandsanzeige ........... 16
Grasfangsack entleeren................... 16
Schnitthöhe einstellen...................... 16
Ein- und Ausschalten ....................... 16
Arbeiten mit dem Gerät.................... 17
Reinigung/Wartung/Lagerung ........... 17
Allgemeine Reinigungs- und
Wartungsarbeiten............................. 17
Messer austauschen........................ 18
Lagerung.......................................... 18
Entsorgung/Umweltschutz ................ 18
Garantie............................................... 19
Reparatur-Service............................... 19
Ersatzteile / Zubehör .......................... 19
Fehlersuche ........................................ 20
Original EG-
Konformitätserklärung......................130
Explosionszeichnung........................132
Grizzly Service-Center ..................... 133

7
AT CHDE
sonen, die mit dieser Betriebsanleitung
nicht vertraut sind, dürfen das Gerät nicht
benutzen.
Die Benutzung des Gerätes bei Regen
oder feuchter Umgebung ist verboten.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wur-
den. Dieses Gerät ist nicht zur gewerb-
lichen Nutzung geeignet. Bei gewerb-
lichem Einsatz erlischt die Garantie.
Allgemeine Beschreibung
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
- Elektro-Rasenmäher und Bügelgri󰀨
mit Anschlussleitung
- Unterer Holm
- Grasfangsack
- 4 Flügelmuttern zur
Holm-/Bügelgri󰀨befestigung
- 2 Halter
zur Anschlussleitungsbefestigung
- Betriebsanleitung
Funktionsbeschreibung
Der Elektro-Rasenmäher besitzt ein par-
allel zur Schnittebene sich drehendes
Schneidwerkzeug. Er ist mit einem
leistungsstarken Elektromotor, einem
robusten Kunststo󰀨gehäuse, einem
Entriegelungsknopf, einem Prallschutz
und einem Grasfangsack ausgestattet.
Zusätzlich ist das Gerät 6-fach höhenver-
stellbar und hat leichtgängige Räder.
Die Funktion der Bedienteile entnehmen
Sie bitte den nachfolgenden Beschrei-
bungen.

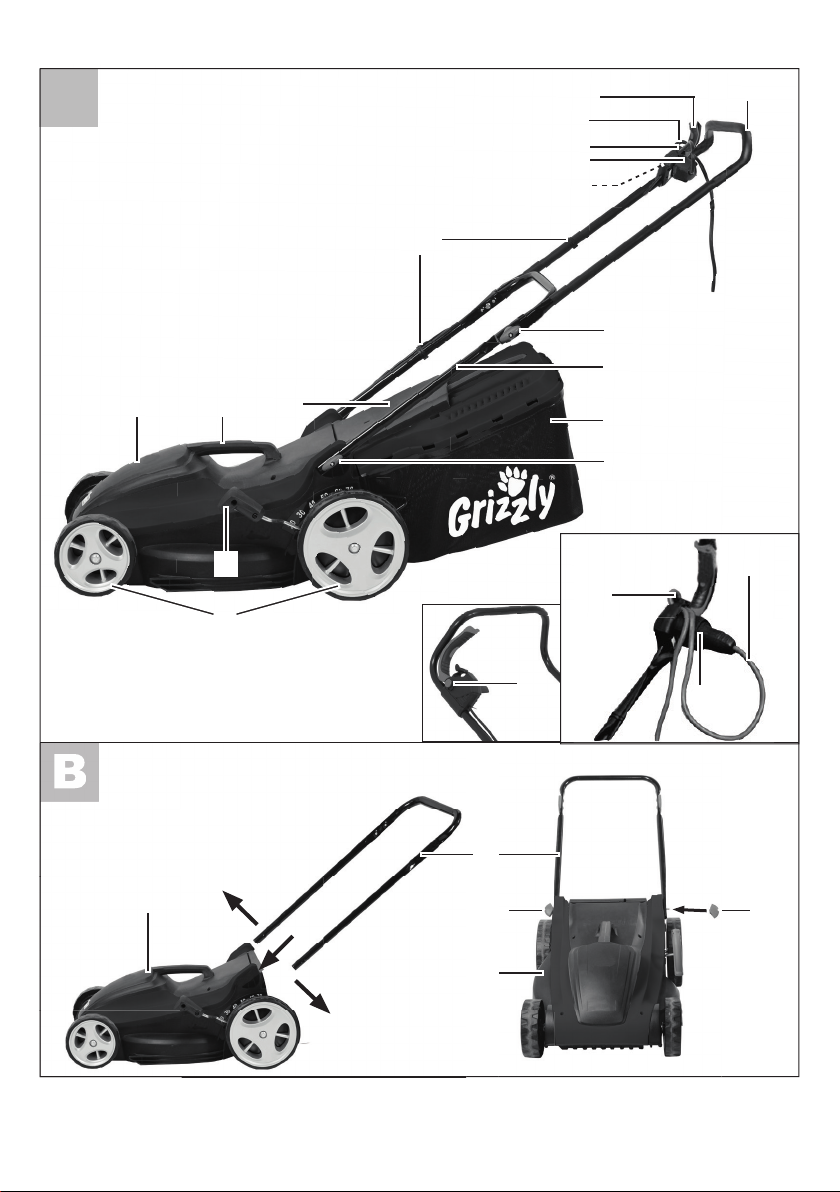

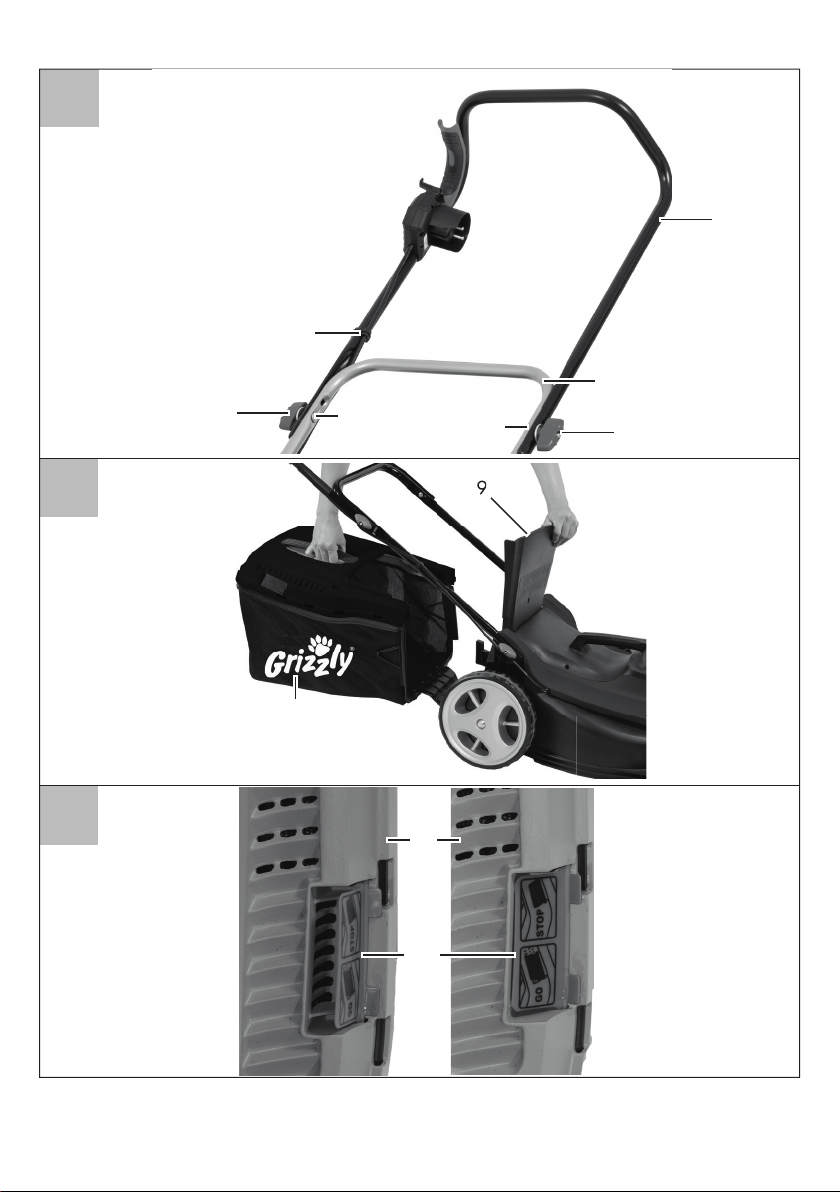

Übersicht
A
1 Bügelgri󰀨
2a Flügelmuttern zur
Holmbefestigung
2b Flügelmuttern zur Holmbefesti-
gung mit Unterlegscheibe
3 Unterer Holm
4 Grasfangsack
5 Schnitthöhenverstellhebel
6 Räder
7 Rasenmähergehäuse
8 Handgri󰀨
9 Prallschutz
10 Netzkabelhalter
11 Entriegelungsknopf
12 Steckdose für Netzkabel
13 Netzkabel-Zugentlastung
14 Netzkabel
(nicht im Lieferumfang)
15 Starthebel
C
16 Schrauben
E
17 Füllstandsanzeige
I
18 Messerschraube
19 Messer
20 Motorspindel
Technische Daten
Elektro-Rasenmäher..........ERM 1743-20
Aufnahmeleistung des Motors...... 1700 W
Netzspannung ....................230 V~, 50 Hz
Leerlaufdrehzahl....................... 3250 min-1
Messerbreite................................ 430 mm
Schnitthöhe..............................20 - 70 mm
Schutzklasse ....................................... II
Schutzart ...........................................IPX4
Gewicht........................................16,57 kg
Volumen Grasfangsack, netto .............52 l
Schalldruckpegel (LpA) 85 dB(A); KpA=3 dB

8
DE AT CH
Schallleistungspegel
gemessen (LWA)94,5 dB(A); KWA= 1,8 dB
garantiert..................................96 dB(A)
Vibration am Handgri󰀨
(ah)......................... 2,5 m/s2; K=1,5 m/s²
Dieses Gerät ist für den Betrieb an
einem Stromversorgungsnetz mit einer
Systemimpedanz (Innenwiderstand
des Netzes) Zmax am Übergabepunkt
(Hausanschluss) von maximal 0,354
Ohm vorgesehen. Der Anwender hat
sicherzustellen, dass das Gerät nur an
einem Stromversorgungsnetz betrieben
wird, das die Anforderungen erfüllt. Wenn
nötig, kann die Systemimpedanz beim
lokalen Energieversorgungsunternehmen
erfragt werden.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfver-
fahren gemessen worden und kann zum
Vergleich eines Elektrowerkzeugs mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissi-
onswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
Warnung:
Der Schwingungsemissionswert
kann sich während der tatsäch-
lichen Benutzung des Elektro-
werkzeugs von dem Angabewert
unterscheiden, abhängig von der
Art und Weise, in der das Elektro-
werkzeug verwendet wird.
Versuchen Sie, die Belastung
durch Vibrationen so gering wie
möglich zu halten. Beispielhafte
Maßnahmen zur Verringerung
der Vibrationsbelastung sind das
Tragen von Handschuhen beim
Gebrauch des Werkzeugs und die
Begrenzung der Arbeitszeit. Dabei
sind alle Anteile des Betriebszyklus
sind zu berücksichtigen (beispiels-
weise Zeiten, in denen das Elek-
trowerkzeug abgeschaltet ist, und
solche, in denen es zwar einge-
schaltet ist, aber ohne Belastung
läuft).
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätser-
klärung genannten Normen und Bestim-
mungen ermittelt.
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvor-
schriften bei der Arbeit mit dem
Elektro-Rasenmäher.
Bildzeichen auf dem Gerät
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Tragen Sie Augen-
und Gehörschutz.
Setzen Sie das Gerät nicht
der Feuchtigkeit aus. Arbei-
ten Sie nicht bei Regen und
schneiden Sie kein nasses
Gras.
Verletzungsgefahr durch
weggeschleuderte Teile.
Umstehende Personen vom
Elektro-Rasenmäher fern-
halten.

9
AT CHDE
Vorsicht - Scharfe Messer!
Füße und Hände fernhalten.
Verletzungsgefahr!
Motor ausschalten und
Netzstecker ziehen vor Ein-
stellungs- oder Reinigungs-
arbeiten oder wenn sich das
Netzkabel ver fangen hat
oder beschädigt ist.
Gefahr durch beschädigtes
Netzkabel.
Netzkabel von dem Gerät
und dem Messer fernhalten!
Achtung!
Nachlauf des Messers.

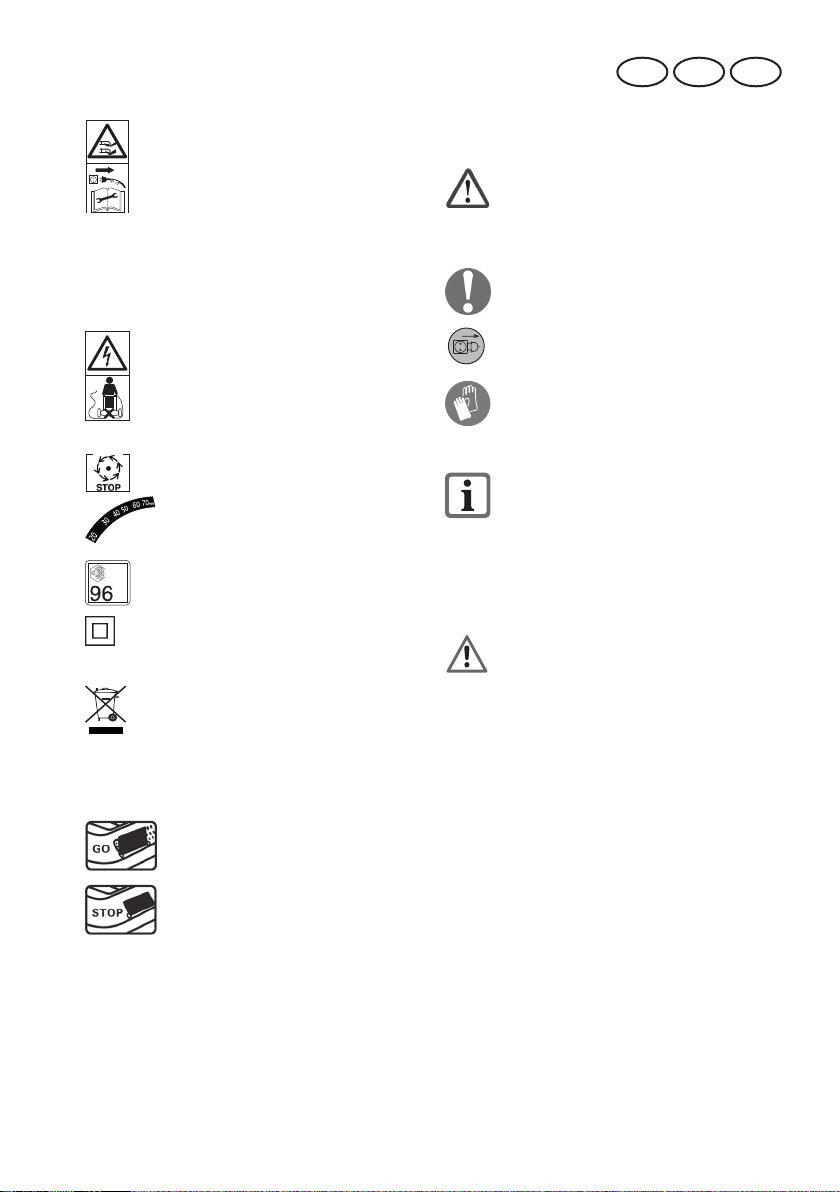

Skala Schnitthöhe
dB
LWA Angabe des Schallleistungs-
pegels LWA in dB.
Schutzklasse II
(Doppelisolierung)
Elektrogeräte gehören nicht
in den Hausmüll.
Füllstandsanzeige am
Grasfangkorb:
Füllstandsanzeige geö󰀨 -
net: Grasfangkorb leer
Füllstandsanzeige ge-
schlossen: Grasfangkorb
gefüllt
Bildzeichen in der Anleitung
Gefahrenzeichen mit An-
gaben zur Verhütung von
Personen- oder Sachschä-
den.
Gebotszeichen mit Angaben
zur Verhütung von Schäden.
Ziehen Sie den Netzstecker.
Tragen Sie beim Umgang
mit dem Messer Hand-
schuhe.
Hinweiszeichen mit Informa-
tionen zum besseren Um-
gang mit dem Gerät.
Allgemeine
Sicherheitshinweise
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Um Personen-
und Sachschäden zu ver-
meiden, lesen und beachten
Sie unbedingt die folgenden
Sicherheitshinweise und
machen Sie sich mit allen
Bedienteilen gut vertraut.
Vorbereitung:
• Dieses Gerät kann von Per-
sonen mit verringerten phy-
sischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des

10
DE AT CH
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen.
• Lesen Sie die Gebrauchsan-
weisung sorgfältig. Machen
Sie sich mit den Stellteilen und
dem richtigen Gebrauch der
Maschine vertraut.
• Vor dem Gebrauch sind immer
Anschlussleitung und Verlänge-
rungsleitung auf Anzeichen von
Beschädigung oder Abnutzung
zu untersuchen. Falls die Lei-
tung im Gebrauch beschädigt
wird, muss sie sofort vom Ver-
sorgungsnetz getrennt wer-
den. BERÜHREN SIE DIE
LEITUNG NICHT, BEVOR
SIE GETRENNT IST.
Benutzen Sie die Maschine
nicht, wenn die Leitung abge-
nutzt oder beschädigt ist.
Beschädigte Netzanschluss-
leitungen erhöhen das Risiko
eines elektrischen Schlages.
• Lassen Sie den Motor abküh-
len, bevor Sie die Maschine
einlagern. Verbrennungsge-
fahr!
• Kinder sollen beaufsichtigt wer-
den, um sicherzustellen, dass
sie nicht mit dem Gerät spie-
len.
Reinigung und Benutzer-War-
tung dürfen nicht von Kindern
durchgeführt werden.
• Erlauben Sie niemals Kindern
oder anderen Personen, die
die Betriebsanleitung nicht
kennen, das Gerät zu benut-
zen. Örtliche Bestimmungen
können das Mindestalter der
Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder und Haustiere, in
der Nähe sind.
• Der Bediener oder Nutzer ist
für Unfälle oder Schäden an
anderen Menschen oder deren
Eigentum verantwortlich.
• Überprüfen Sie das Gelände,
auf dem das Gerät eingesetzt
wird und entfernen Sie Steine,
Stöcke, Drähte oder andere
Fremdkörper, die erfasst und
weggeschleudert werden kön-
nen. Dies kann zu schweren
Verletzungen führen.
• Tragen Sie geeignete Arbeits-
kleidung wie festes Schuhwerk
mit rutschfester Sohle und eine
robuste, lange Hose. Benut-
zen Sie das Gerät nicht, wenn
Sie barfuß gehen oder o󰀨ene
Sandalen tragen. Vermeiden
Sie das Tragen loser Kleidung
oder Kleidung mit hängenden
Schnüren oder Gürteln.
Es besteht Verletzungsgefahr!
• Führen Sie vor jeder Benut-
zung eine Sichtprüfung des
Gerätes durch. Benutzen Sie
das Gerät nicht, wenn Schutz-
einrichtungen (z. B. Prallschutz
oder Grasfangsack), Teile der
Schneideinrichtung oder Bol-
zen fehlen, abgenutzt oder be-
schädigt sind. Zur Vermeidung
einer Unwucht dürfen beschä-
digte Werkzeuge und Bolzen
nur satzweise ausgetauscht
werden.
Damit wird sichergestellt, dass
die Sicherheit des Gerätes er-
halten bleibt.

11
AT CHDE
• Seien Sie vorsichtig bei Ge-
räten mit mehreren Schneid-
werkzeugen, da die Bewegung
eines Messers zur Rotation der
übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Herstel-
ler geliefert und empfohlen wer-
den. Der Einsatz von Fremdtei-
len führt zum sofortigen Verlust
des Garantieanspruches.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die Nähe
oder unter rotierende Teile.
Es besteht Verletzungsge-
fahr!
Beachten Sie den Lärm-
schutz und örtliche Vor-
schriften.
• Schalten Sie den Motor nach
Anweisung ein und nur dann,
wenn Ihre Füße in sicherem
Abstand von den Schneidwerk-
zeugen sind. Gefahr durch
Schnittverletzungen.
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder auf nassem Rasen.
Das Eindringen von Wasser in
das Gerät erhöht das Risiko
eines elektrischen Schlages.
Arbeiten Sie nur bei Tageslicht
oder guter Beleuchtung.
Es besteht Unfallgefahr!
• Arbeiten Sie mit dem Gerät
nicht, wenn Sie müde oder
unkonzentriert sind oder nach
der Einnahme von Alkohol oder
Tabletten. Legen Sie immer
rechtzeitig eine Arbeitspause
ein. Gehen Sie mit Vernunft an
die Arbeit.
Ein Moment der Unachtsam-
keit beim Gebrauch des Ge-
rätes kann zu ernsthaften Ver-
letzungen führen.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbe-
sondere an Hängen.
Dadurch können Sie das Gerät
in unerwarteten Situationen
besser kontrollieren.
Arbeiten Sie immer quer zum
Hang, niemals auf- oder ab-
wärts. Seien Sie besonders
vorsichtig, wenn Sie die Fahrt-
richtung am Hang ändern. Ar-
beiten Sie nicht an übermäßig
steilen Hängen.
• Führen Sie das Gerät nur im
Schritttempo. Seien Sie be-
sonders vorsichtig, bevor Sie
das Gerät umkehren, zu sich
heranziehen oder rückwärts
gehen.
Es besteht die Gefahr von Per-
sonenschäden.
• Schalten Sie das Gerät mit
Vorsicht entsprechend den
Anweisungen in dieser Be-
triebsanleitung ein. Achten
Sie auf ausreichenden Ab-
stand der Füße zu rotierenden
Messern. Der Kontakt mit der
Schneideinrichtung kann zu
Verletzungen führen.
• Kippen Sie das Gerät nicht
beim Starten, außer wenn dies
beim Anlaufen in hohem Gras
erforderlich ist. In diesem Fall
kippen Sie das Gerät durch
Drücken des Bügelgri󰀨s so,

12
DE AT CH
dass die Vorderräder des Ge-
räts leicht angehoben werden.
Überprüfen Sie immer, dass
sich beide Hände in Arbeits-
stellung benden, bevor das
Gerät wieder auf den Boden
zurückgestellt wird.
• Arbeiten Sie nie ohne Gras-
fangsack oder Prallschutz. Hal-
ten Sie sich immer entfernt von
der Auswurfö󰀨nung.
• Starten Sie den Motor nicht,
wenn Sie vor dem Auswurfka-
nal stehen.
Achtung Gefahr! Messer
läuft nach. Es besteht Ver-
letzungsgefahr.
• Das Gerät darf nicht angeho-
ben oder transportiert werden,
solange der Motor läuft. Schal-
ten Sie das Gerät ab, wenn es
zum Transport gekippt werden
muss, wenn andere Flächen
als Rasen überquert werden
und wenn das Gerät zu und
von den zu mähenden Flächen
gebracht wird.
• Halten Sie die Grasauswurf-
ö󰀨nung stets sauber und frei.
Entfernen Sie Schnittgut nur im
Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeits-
platz.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung
des Herstellers umgebauten
Gerät. Verwenden Sie das
Gerät nie mit beschädigten
Schutzeinrichtungen oder Ab-
schirmungen oder fehlenden
Sicherheitseinrichtungen wie
Ablenk- und/oder Grasfangein-
richtungen.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angegebenen
Leistungsbereich und ändern
Sie nicht die Reglereinstel-
lungen am Motor. Verwenden
Sie keine leistungsschwachen
Maschinen für schwere Arbei-
ten. Benutzen Sie Ihr Gerät
nicht für Zwecke, für die es
nicht bestimmt ist.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Niemals das Gerät aufheben
oder wegtragen, wenn der Mo-
tor läuft. Gefahr durch Schnitt-
verletzungen.
• Schalten Sie das Gerät aus und
ziehen Sie den Netzstecker. Ver-
gewissern Sie sich, dass alle sich
bewegenden Teile zum vollstän-
digen Stillstand gekommen sind:
- immer, wenn Sie die Maschi-
ne verlassen,
- bevor Sie die Auswurfö󰀨nung
reinigen oder Blockierungen
beseitigen,
- wenn das Gerät nicht ver-
wendet wird,
- bevor Sie das Gerät über-
prüfen, reinigen oder daran
arbeiten,
- wenn das Netzkabel beschä-
digt oder verheddert ist,
- wenn ein Fremdkörper getrof-
fen wurde. Suchen Sie nach
Beschädigungen am Rasen-
mäher und führen Sie die
erforderlichen Reparaturen

13
AT CHDE
durch, bevor Sie erneut star-
ten und mit dem Rasenmä-
her arbeiten.
Falls der Rasenmäher anfängt,
ungewöhnlich stark zu vibrie-
ren, ist eine sofortige Überprü-
fung erforderlich.
- suchen Sie nach Beschädi-
gungen;
- führen Sie die erforderlichen
Reparaturen beschädigter
Teile durch;
- sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrau-
ben fest angezogen sind.
• Bringen Sie Hände oder Füße
niemals in die Nähe oder unter
rotierende Teile. Stellen Sie
sich nie vor die Grasauswurf-
ö󰀨nung.
Wartung und Lagerung:
• Sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrauben
fest angezogen sind und das
Gerät in einem sicheren Arbeits-
zustand ist.
• Versuchen Sie nicht, das Ge-
rät selbst zu reparieren, es sei
denn, Sie besitzen hierfür eine
Ausbildung. Sämtliche Arbeiten,
die nicht in dieser Betriebsan-
leitung angegeben werden, dür-
fen nur von uns ermächtigten
Kundendienststellen ausgeführt
werden.
• Bewahren Sie das Gerät an
einem trockenen Ort und au-
ßerhalb der Reichweite von
Kindern auf.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge scharf und sauber, um
besser und sicherer arbeiten
zu können. Befolgen Sie die
Wartungsvorschriften.
• Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrich-
tung wechseln.
• Überprüfen Sie die Grasfang-
einrichtung regelmäßig auf
Verschleiß und Verformungen.
Ersetzen Sie aus Sicherheits-
gründen verschlissene oder
beschädigte Teile. Seien Sie
beim Einstellen der Messer
besonders vorsichtig, damit
Ihre Finger nicht zwischen den
rotierenden Messern und fest
stehenden Teilen der Maschi-
ne eingeklemmt werden. Viele
Unfälle haben ihre Ursache in
schlecht gewarteten Geräten.
• Überprüfen Sie, dass nur
Ersatzschneidwerkzeuge ver-
wendet werden, die vom Her-
steller zugelassen sind.
• Achten Sie beim Warten der
Schneidmesser darauf, dass
selbst dann, wenn die Span-
nungsquelle abgeschaltet ist,
die Schneidmesser bewegt
werden können.
• Abgenutzte oder beschädigte
Hinweisschilder müssen er-
setzt werden.
• Ersetzen Sie aus Sicherheits-
gründen abgenutzte oder be-
schädigte Teile. Verwenden Sie
ausschließlich Original-Ersatz-
teile und -Zubehör.
Elektrische Sicherheit:
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes überein-
stimmt.

14
DE AT CH
• Schließen Sie das Gerät nur
an eine Steckdose mit Feh-
lerstrom-Schutzeinrichtung
(FI-Schalter / RCD) mit einem
Auslösestrom von nicht mehr
als 30 mA an.
• Vermeiden Sie Körperberüh-
rungen mit geerdeten Teilen
(z. B. Metallzäune, Metallpfo-
sten).
Es besteht ein erhöhtes Risi-
ko durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.
• Verwenden Sie nur zugelas-
sene Netzkabel der Bauart
H05RN-F, die höchstens 75
m lang und für den Gebrauch
im Freien bestimmt sind. Der
Litzenquerschnitt des Netz-
kabels muss mindestens 2,5
mm2betragen. Rollen Sie eine
Kabeltrommel vor Gebrauch
immer ganz ab. Überprüfen Sie
das Netzkabel auf Schäden.
• Verwenden Sie für die Anbrin-
gung des Netzkabels die dafür
vorgesehene Netzkabelaufhän-
gung.
• Halten Sie das Netzkabel beim
Arbeiten von dem Schneidwerk-
zeug fern. Die Messer können
das Netzkabel beschädigen
und zum Berühren spannungs-
führender Teile führen. Führen
Sie das Netzkabel grundsätzlich
hinter der Bedienungsperson.
Die Verlängerungsleitung kann
versehentlich durchtrennt wer-
den. Gefahr durch elektrischen
Schlag.
• Benutzen Sie das Netzkabel
nicht, um den Netzstecker
aus der Steckdose zu ziehen.
Schützen Sie das Netzkabel
vor Hitze, Öl und scharfen
Kanten.
• Schalten Sie das Gerät aus
und ziehen Sie den Netzste-
cker aus der Steckdose, wenn
das Netzkabel beschädigt ist.
Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst
oder eine ähnliche qualizierte
Person ersetzt werden, um Ge-
fährdungen zu vermeiden.
• Verbinden Sie kein beschä-
digtes Netzkabel mit dem
Stromnetz. Berühren Sie kein
beschädigtes Netzkabel, so-
lange es mit dem Stromnetz
verbunden ist. Ein beschädigtes
Netzkabel kann zum Berühren
spannungsführender Teile füh-
ren.
Restrisiken
Auch wenn Sie dieses Elektro-
werkzeug vorschriftsmäßig bedie-
nen, bleiben immer Restrisiken
bestehen. Folgende Gefahren
können im Zusammenhang mit der
Bauweise und Ausführung dieses
Elektrowerkzeugs auftreten:
a) Gehörschäden, falls kein geeig-
neter Gehörschutz getragen wird.
b) Augenschäden, falls kein ge-
eigneter Augenschutz getragen
wird.
c) Schnittverletzungen
d) Gesundheitsschäden, die aus
Hand-Arm-Schwingungen
resultieren, falls das Gerät
über einen längeren Zeitraum
verwendet wird oder nicht ord-
nungsgemäß geführt und ge-
wartet wird.

15
AT CHDE
Warnung! Dieses Elektro-
werkzeug erzeugt während
des Betriebs ein elektro-
magnetisches Feld. Dieses
Feld kann unter bestimmten
Umständen aktive oder pas-
sive medizinische Implan-
tate beeinträchtigen. Um die
Gefahr von ernsthaften oder
tödlichen Verletzungen zu
verringern, empfehlen wir
Personen mit medizinischen
Implantaten ihren Arzt und
den Hersteller vom medizi-
nischen Implantat zu konsul-
tieren, bevor die Maschine
bedient wird.
Montage
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker. Es
besteht die Gefahr von Personen-
schäden.
Bügelgriff montieren
Für eine einfache Holmmontage
wählen Sie Schnitthöhenposition
20 mm (siehe „Schnitthöhe einstel-
len“).
B
1. Entfernen Sie die beiden vor-
montierten Flügelmuttern (2a).
Setzen Sie den unteren Holm
(3) in die Aufnahme des Rasen-
mähergehäuses (7) ein.
2. Befestigen Sie den unteren
Holm (3) an den beiden Schrau-
ben mit den Flügelmuttern (2a).
C
3. Befestigen Sie den Bügel-
gri󰀨 (1) mit den beiliegenden
Schrauben (16) und zwei Flü-
gelmuttern mit Unterlegscheibe
(2b) am unteren Holm (3).
4. Klipsen Sie die Netzkabelhalter
(10) am unteren Holm (3) und
am Bügelgri󰀨 (1) ein und xie-
ren Sie damit die Anschluss-
leitung. Die Netzkabelhalter
sind an den dünne Stellen des
Holms einzufädeln.
Wenn Sie die beiden Flügelmuttern
(2b) zur Holmbefestigung lösen,
können Sie den Bügelgri󰀨 zur Auf-
bewahrung des Gerätes nach un-
ten klappen. Darauf achten, dass
das Netzkabel nicht eingeklemmt
ist.
Bedienung
Grasfangsack einhängen/
abnehmen
D
1. Zum Einhängen des Gras-
fangsacks (4) heben Sie den
Prallschutz (9) an und hängen
den Grasfangsack (4) ein.
Klappen Sie den Prallschutz (9)
auf den Grasfangsack (4). Er
hält den Grasfangsack an
richtiger Position.
2. Zum Abnehmen des Gras-
fangsacks (4) heben Sie den
Prallschutz (9) an und hängen
den Grasfangsack (4) aus.
Klappen Sie den Prallschutz (9)
an das Mähergehäuse zurück.
Mit dem Elektro-Rasenmäher
darf nicht ohne Prallschutz oder
Grasfangsack gearbeitet wer-
den. Es besteht Verletzungsge-
fahr.

16
DE AT CH
E
Füllstandsanzeige
Seitlich am Grasfangsack (4) ist eine Füll-
standsanzeige (17) angebracht.
Füllstandsanzeige (17) geö󰀨-
net: Grasfangsack (4) leer
Füllstandsanzeige (17) ge-
schlossen: Grasfangsack (4)
gefüllt
Die Füllstandsanzeige (17) funkti-
oniert nur, wenn das Gerät in Be-
trieb ist.
Grasfangsack entleeren
Nehmen Sie auch den unteren Gri󰀨 am
Grasfangsack (4) zur Hilfe, um den Gras-
fangsack auszuschütteln.
Schnitthöhe einstellen
Schalten Sie das Gerät aus, ziehen
Sie den Netzstecker und warten Sie
den Stillstand des Messers ab. Es
besteht die Gefahr von Personen-
schäden.

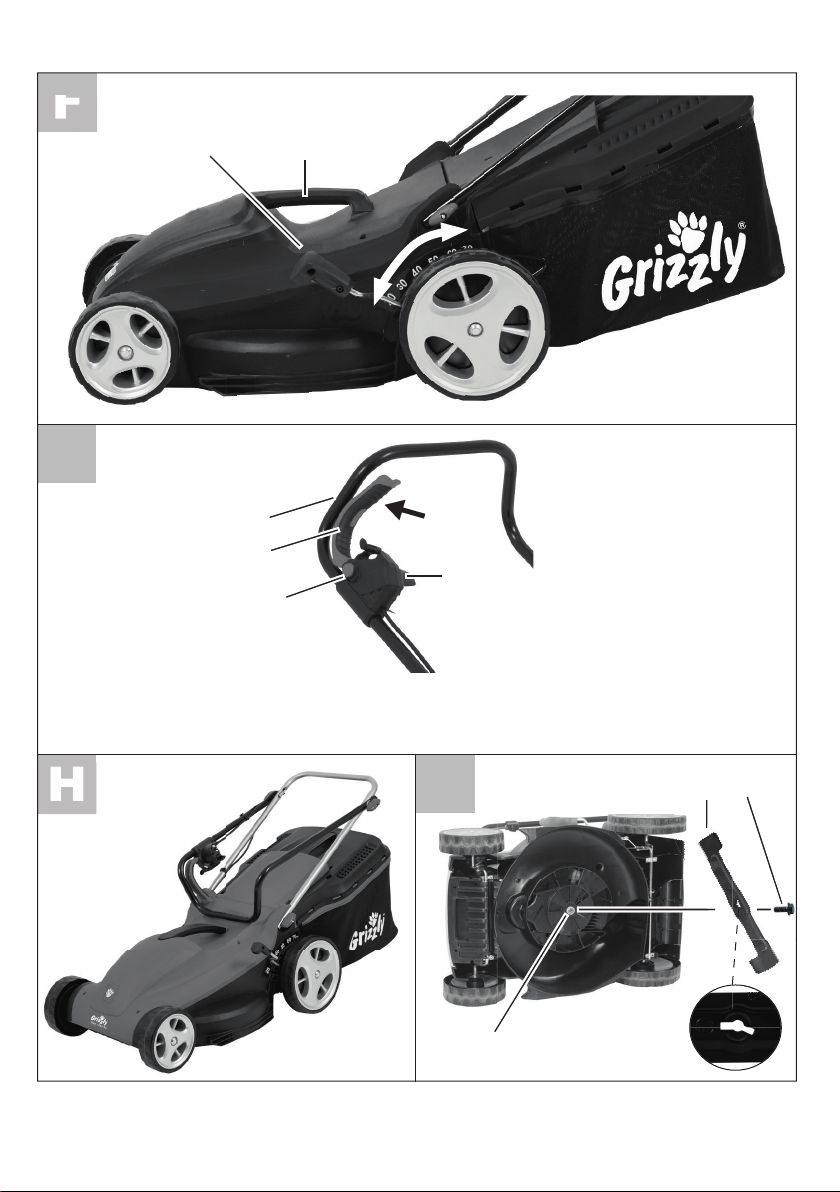

F
1. Greifen Sie den Schnitthöhenver-
stellhebel (5) und führen Sie ihn
an der Rastierung vorbei auf die
gewünschte Einstellung der Schnitt-
höhe.
2. Sie können den Handgri󰀨 (8) zur
Hilfe nehmen, damit der Elektro-
Rasenmäher nicht wegrollt.
Die richtige Schnitthöhe beträgt bei einem
Zierrasen etwa 25 - 40 mm, bei einem
Nutzrasen etwa 30 - 60 mm.
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Ein- und Ausschalten
G
1. Stecken Sie den Netzstecker
des Netzkabels in die Steckdo-
se (12) am Bügelgri󰀨 (1).
2. Zur Zugentlastung formen Sie
aus dem Ende des Netzkabels
(14) eine Schlaufe und
hängen diese in die Netzkabel-
Zugentlastung (13) ein. Verglei-
chen Sie mit der Abbildung
(Detailbild).
3. Schließen Sie das Gerät an die
Netzspannung an.
4. Achten Sie vor dem Einschalten
darauf, dass das Gerät keine
Gegenstände berührt.
5. Zum Einschalten drücken Sie
den Entriegelungsknopf (11) am
Handgri󰀨 und halten gleichzeitig
den Starthebel (15) gedrückt.
Lassen Sie den Entriegelungs-
knopf (11) los.
6. Zum Ausschalten lassen Sie
den Starthebel (15) los.
Nach dem Ausschalten des
Gerätes dreht sich das Messer
noch für einige Sekunden. Be-
rühren Sie das laufende Messer
nicht. Es besteht die Gefahr von
Personenschäden.

17
AT CHDE
Arbeiten mit dem Gerät
Regelmäßiges Mähen regt die Grasp an-
ze zu einer verstärkten Blattbildung an,
lässt aber gleichzeitig Unkrautp anzen
absterben. Daher wird der Rasen nach je-
dem Mähvorgang dichter und es entsteht
ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April bei
einer Aufwuchshöhe von 70 - 80 mm.
In der Hauptvegetationszeit wird der
Rasen mindestens einmal pro Woche
gemäht.
• Beginnen Sie mit dem Mähen in der
Nähe der Steckdose und arbeiten Sie
von der Steckdose weg.
• Führen Sie das Netzkabel immer hin-
ter sich und bringen Sie es nach dem
Wenden auf die schon gemähte Seite.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für
ein lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter
überlappen.
• Stellen Sie die Schnitttiefe so ein,
dass das Gerät nicht überlastet wird.
Andernfalls kann der Motor beschädigt
werden.
• Arbeiten Sie an Hängen immer quer
zum Hang. Seien Sie besonders
vorsichtig beim Rückwärtsgehen und
Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem
Einsatz wie im Kapitel „Reinigung,
Wartung, Lagerung“ beschrieben.
Schalten Sie nach der Arbeit und
zum
Transport das Gerät aus,
ziehen Sie den Netzstecker und
warten Sie den Stillstand des Mes-
sers ab. Es besteht die Gefahr von
Personenschäden.
Reinigung/Wartung/
Lagerung
Lassen Sie Arbeiten, die nicht
in dieser Betriebsanleitung be-
schrieben sind, von einer von
uns ermächtigten Kundendienst-
stelle durchführen. Verwenden
Sie nur Originalteile.
Tragen Sie beim Umgang mit dem
Messer Handschuhe.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand des
Messers ab. Es besteht die Gefahr
von Personenschäden.
Allgemeine Reinigungs- und
Wartungsarbeiten
Spritzen Sie den Elektro-Rasen-
mäher nicht mit Wasser ab. Es
besteht die Gefahr eines elektri-
schen Schlages.
• Halten Sie das Gerät stets sauber.
Verwenden Sie zum Reinigen eine
Bürste oder ein Tuch, aber keine Rei-
nigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen an-
haftende P anzenreste mit einem
Holz- oder Plastikstück von den
Rädern, den Lüftungsö󰀨 nungen, der
Auswurfö󰀨 nung und dem Messerbe-
reich. Verwenden Sie keine harten oder
spitzen Gegenstände, Sie könnten das
Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Achsen
der Räder.
• Kontrollieren Sie den Elektro-Ra-
senmäher vor jedem Gebrauch auf
o󰀨 ensichtliche Mängel wie lose, abge-

18
DE AT CH
nutzte oder beschädigte Teile. Prüfen
Sie den festen Sitz aller Muttern, Bol-
zen und Schrauben.
• Überprüfen Sie Abdeckungen und
Schutzeinrichtungen auf Beschädi-
gungen und korrekten Sitz. Tauschen
Sie diese gegebenenfalls aus.
Messer austauschen
Ist das Messer stumpf, so kann es von
einer Fachwerkstätte nachgeschli󰀨en wer-
den. Ist das Messer beschädigt oder zeigt
eine Unwucht, so muss es ausgewechselt
werden (siehe Kapitel Ersatzteile).
I
1. Ziehen Sie den Netzstecker und
warten Sie den Stillstand des
Messers ab.
2. Drehen Sie das Gerät um.
3. Benutzen Sie feste Handschuhe
und halten Sie das Messer
(19) fest. Drehen Sie die Mes-
serschraube (18) gegen den
Uhrzeigersinn mit Hilfe eines
Schraubenschlüssels (Schlüs-
selweite 13) von der Motorspin-
del (20).
4. Bauen Sie das neue Messer in
umgekehrter Reihenfolge wie-
der ein. Achten Sie darauf, dass
das Messer richtig positioniert
ist und die Schraube fest ange-
zogen ist.
Lagerung
• Bewahren Sie das Gerät trocken und
außerhalb der Reichweite von Kindern
auf. Lösen Sie die Feststellhebel zur
Holmbefestigung und klappen Sie
den Bügelgri󰀨 zusammen, damit das
Gerät weniger Platz beansprucht.
Vergleichen Sie mit der Abbildung
H
.
Die Netzkabel dürfen dabei nicht ein-
geklemmt werden.
• Lassen Sie den Motor abkühlen, be-
vor Sie das Gerät in geschlossenen
Räumen abstellen.
• Umhüllen Sie das Gerät nicht mit Ny-
lonsäcken, da sich Feuchtigkeit bilden
könnte.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder
den Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.
Entsorgung/Umweltschutz
Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wiederver-
wertung zu.
Das Gerät darf nicht mit dem
Haus- oder Sperrmüll entsorgt
werden.
• Geben Sie das Gerät an einer Ver-
wertungsstelle ab. Die verwendeten
Kunststo󰀨- und Metallteile können
sortenrein getrennt werden und so ei-
ner Wiederverwertung zugeführt wer-
den. Fragen Sie hierzu unser Service-
Center.
• Informationen zu Sammelplätzen oder
Abholungsterminen erfahren Sie über
Ihre Gemeindeverwaltung oder über
Ihr örtliches Entsorgungsunterneh-
men.
• Werfen Sie geschnittenes Gras nicht
in die Mülltonne, sondern führen Sie
es der Kompostierung zu oder ver-
teilen Sie es als Mulchschicht unter
Sträuchern und Bäumen.

19
AT CHDE
Garantie
• Für dieses Gerät leisten wir 24 Mo-
nate Garantie. Bei gewerblichem Ein-
satz erlischt die Garantie.
• Schäden, die auf natürliche Abnutzung,
Überlastung oder unsachgemäße Be-
dienung zurückzuführen sind, bleiben
von der Garantie ausgeschlossen.
Bestimmte Bauteile unterliegen einem
normalen Verschleiß und sind von der
Garantie ausgeschlossen (z. B. Mes-
ser und Schalter).
• Voraussetzung für Garantieleistungen
ist zudem die Einhaltung der Hinweise
zur Reinigung und Wartung.
• Schäden, die durch Material- oder
Herstellerfehler entstanden sind, wer-
den unentgeltlich durch Ersatzliefe-
rung oder Reparatur beseitigt. Voraus-
setzung ist, dass das Gerät unzerlegt
und mit Kauf- und Garantienachweis
an den Händler zurückgegeben wird.
• Bei Vorliegen eines berechtigten Ga-
rantiefalles bitten wir um telefonische
Kontaktaufnahme mit unserem Ser-
vice-Center. Dort erhalten Sie weitere
Informationen über die Reklamations-
bearbeitung.
Reparatur-Service
• Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-
nung von unserem Service-Center
durchführen lassen. Unser Service-
Center erstellt Ihnen gerne einen Ko-
stenvoranschlag.
Wir können nur Geräte bearbeiten,
die ausreichend verpackt und frankiert
eingesandt wurden.
• Achtung: Bitte liefern Sie Ihr Gerät
im Reklamations- oder Servicefall ge-
reinigt und mit einem Hinweis auf den
Defekt an unsere Service-Adresse.
Nicht angenommen werden unfrei
- per Sperrgut, Express oder mit son-
stiger Sonderfracht - eingeschickte
Geräte.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
Ersatzteile / Zubehör
Ersatzteile und Zubehör erhalten Sie unter
www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-
Center. Halten Sie die unten genannten Bestellnummern bereit.
Position Position Bezeichnung Bestell-Nr.
Betriebs- Explosions-
anleitung zeichnung
4 26 Grasfangsack 91103875
19 11 Ersatzmesser
(Hersteller Bez.: GL01BX.00.06 SKB) 13700303

20
DE AT CH
Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht
Netzspannung fehlt
Steckdose, Netzkabel, Leitung,
Netzstecker prüfen, ggf. Reparatur
durch Elektrofachmann
Starthebel (
A
15) defekt
Reparatur durch Kundendienst
Kohlebürsten abgenutzt
Motor defekt
Gras zu lang
Größere Schnitthöhe einstellen.
Durch Drücken des Bügelgri󰀨s die
Vorderräder leicht anheben.
Motor setzt aus Blockierung durch Fremdkör-
per Fremdkörper entfernen
Arbeitsergebnis
nicht zufriedenstel-
lend oder Motor
arbeitet schwer
Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
Messer (
I
19) stumpf Messer ( I19) schleifen lassen
oder austauschen
Messerbereich verstopft Gerät reinigen
Messer (
I
19) falsch montiert Messer (
I
19) korrekt einbauen
Messer (
I
19) ro-
tiert nicht
Messer (
I
19) durch Gras
blockiert Gras entfernen
Messerschraube (
I
18)
locker
Messerschraube (
I
18) festzie-
hen
Abnorme Ge-
räusche, Klappern
oder Vibrationen
Messerschraube (
I
18)
locker
Messerschraube (
I
18) festzie-
hen
Messer (
I
19) beschädigt Messer (
I
19) austauschen
Füllstandsanzeige
(
E
17) funktioniert
nicht
Verschmutzung
Reinigung mit weicher Bürste. Die
Füllstandsanzeige muss aus eigener
Kraft zufallen, wenn sie geö󰀨net
wurde.
