Grizzly ERM 1231-2 G Service manual

Elektro-Rasenmäher
Tondeuse électrique
Elektrische grasmaaier
Electric Lawnmower
Tosaerba elettrico
Kosiarka elektryczna
Elektrická sekačka
Elektrinė vejapjovė
Cortacéspedes elétrico
Elektrická kosačka na trávu
Originalbetriebsanleitung
Traduction de la notice d’utilisation originale
Vertaling van de originele gebruiksaanwijzing
Translation of the original instructions for use
Traduzione delle istruzioni per l’uso in originale
Tłumaczenie oryginalnej instrukcji obsługi
Překlad originálního návodu k obsluze
Originalios eksploatavimo instrukcijos vertimas
Traducción del manual de instrucciones original
Preklad originálneho návodu na obsluhu
ERM 1231-2 G
DE
FR
NL
GB
IT
PL
CZ
LT
ES
SK

2
5
5
4
4a
3
2
1
6
7
8
9
10
11
12
3
6
13
13
14 2
14
3
1
3
6
5a

3
7
4
4a
6
19 18
17
2
1
15
16
10
11
12

Originalbetriebsanleitung.......................................................................... 5
Traduction de la notice d’utilisation originale .................................... 18
Vertaling van de originele gebruiksaanwijzing...................................... 31
Translation of the original instructions for use ..................................... 44
Traduzione delle istruzioni per l’uso in originale .................................. 56
Tłumaczenie oryginalnej instrukcji obsługi ........................................... 69
Překlad originálního návodu k obsluze............................................... 82
Originalios eksploatavimo instrukcijos vertimas.................................. 93
Traducción del manual de instrucciones original............................... 105
Preklad originálneho návodu na obsluhu ............................................ 118
DE
FR
NL
IT
GB
PL
CZ
LT
ES
SK

DE
5
Inhalt
Lieferumfang......................................... 5
Verwendungszweck.............................. 5
Sicherheitshinweise............................. 6
Bildzeichen auf dem Gerät................. 6
Symbole in der Anleitung ................... 6
Allgemeine Sicherheitshinweise ........ 6
Allgemeine Beschreibung ..................11
Funktionsbeschreibung.....................11
Übersicht...........................................11
Montage................................................11
󰀨..........................11
Räder montieren .............................. 12
Grasfangkorb montieren .................. 12
Bedienung........................................... 12
Grasfangkorb einhängen/
abnehmen........................................ 12
Schnitthöhe einstellen...................... 12
Ein- und Ausschalten ....................... 13
Arbeiten mit dem Rasenmäher ........ 13
Reinigung/Wartung/Lagerung ........... 13
Allgemeine Reinigungs- und
Wartungsarbeiten............................. 14
Messer austauschen........................ 14
Lagerung.......................................... 14
Entsorgung/Umweltschutz ................ 15
Technische Daten ............................... 15
Ersatzteile/Zubehör ............................ 16
Garantie............................................... 16
Reparatur-Service............................... 16
Fehlersuche ........................................ 17
Bitte lesen Sie vor der ersten Inbe-
triebnahme die Bedienungsanlei-
tung aufmerksam durch, um eine
falsche Handhabung zu vermeiden.
Bewahren Sie die Anleitung gut auf
und geben Sie sie an jeden nach-
folgenden Benutzer weiter, damit
die Informationen jederzeit zur Ver-
fügung stehen.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus
der Packung und prüfen Sie, ob die
nachfolgenden Teile vollständig sind:
 󰀨
Gerätekabel
- Unterer Holm
- Grasfangkorb (dreiteilig)
- 2 Schrauben zur Holmbefestigung
- 2 Flügelmuttern und Schrauben zur
󰀨
- 2 Halter zur
Anschlussleitungsbefestigung
- Betriebsanleitung
Verwendungszweck
Das Gerät ist nur für das Mähen von

Bereich bestimmt. Das Gerät ist für den
Einsatz im Heimwerkerbereich bestimmt.
Es wurde nicht für den gewerblichen Dau-
ereinsatz konzipiert.
Jede andere Verwendung, die in dieser
Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät füh-
ren und eine ernsthafte Gefahr für den
Benutzer darstellen. Das Gerät ist zum
Gebrauch durch Erwachsene bestimmt.
Kinder sowie Personen, die mit dieser
Anleitung nicht vertraut sind, dürfen das
Gerät nicht benutzen. Die Benutzung des
Gerätes bei Regen oder feuchter Umge-
bung ist verboten. Der Hersteller haftet
nicht für Schäden, die durch bestim-
mungswidrigen Gebrauch oder falsche
Bedienung verursacht wurden.
Original-EG-Konformitätserklärung .. 130
Explosionszeichnung....................... 140
Grizzly Service-Center ..................... 141

DE
6
Sicherheitshinweise
Dieser Abschnitt behandelt die grundle-
genden Sicherheitsvorschriften bei der
Arbeit mit dem Elektro-Rasenmäher.
Bildzeichen auf dem Gerät
Achtung!
Lesen Sie die Bedienungsanlei-
tung aufmerksam durch.
Setzen Sie das Gerät nicht der
Feuchtigkeit aus. Arbeiten Sie
nicht bei Regen und schneiden Sie
kein nasses Gras.
Verletzungsgefahr durch wegge-
schleuderte Teile.
Umstehende Personen von dem
Mäher fern halten.
Vorsicht - Scharfe Schneidmesser!
Füße und Hände fernhalten. Ver-
letzungsgefahr!
Motor ausschalten und Netzste-
cker ziehen vor Einstellungs- oder
Reinigungsarbeiten oder wenn
sich das Netzkabel verfangen hat
oder beschädigt ist.
Gefahr durch beschädigtes
Netzkabel.
Netzkabel von dem Gerät und dem
Schneidmesser fernhalten!
Tragen Sie Augen- und Gehör-
schutz.
Achtung! Nachlauf des Rasenmä-
hermessers.
garantierter Schallleistungspegel
Schutzklasse II
Elektrogeräte gehören nicht in den
Hausmüll.
Füllstandsanzeige am Grasfangkorb:
󰀨
Grasfangkorb leer.
Füllstandsanzeige geschlossen:
Grasfangkorb gefüllt.
Symbole in der Anleitung
Gefahrenzeichen mit Angaben
zur Verhütung von Personen-
oder Sachschäden.
Gebotszeichen (anstelle des Aus-
rufungszeichens ist das Gebot er-
läutert) mit Angaben zur Verhütung
von Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem
Gerät.
Allgemeine
Sicherheitshinweise
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Um Personen-
und Sachschäden zu ver-
meiden, lesen und beachten
Sie unbedingt die folgenden
Sicherheitshinweise und
machen Sie sich mit allen
Bedienteilen gut vertraut.
Vorbereitung:
• Dieses Gerät kann von Per-
sonen mit verringerten phy-

DE
7
sischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät
spielen.
• Erlauben Sie niemals Kindern
oder anderen Personen, die
die Bedienungsanleitung nicht
kennen, das Gerät zu benut-
zen. Örtliche Bestimmungen
können das Mindestalter der
Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder und Haustiere, in
der Nähe sind.
• Der Bediener oder Nutzer ist
für Unfälle oder Schäden an
anderen Menschen oder deren
Eigentum verantwortlich.
• Überprüfen Sie das Gelände,
auf dem das Gerät eingesetzt
wird und entfernen Sie Steine,
Stöcke, Drähte oder andere
Fremdkörper, die erfasst und
weggeschleudert werden kön-
nen.
• Tragen Sie geeignete Arbeits-
kleidung wie festes Schuhwerk
mit rutschfester Sohle und eine
robuste, lange Hose. Benut-
zen Sie das Gerät nicht, wenn
󰀨
Sandalen tragen. Vermeiden
Sie das Tragen loser Kleidung
oder Kleidung mit hängenden
Schnüren oder Gürteln.
• Führen Sie vor jeder Benut-
zung eine Sichtprüfung des
Gerätes durch. Benutzen Sie
das Gerät nicht, wenn Schutz-
einrichtungen (z.B. Prallschutz
oder Grasfangkorb), Teile der
Schneideinrichtung oder Bol-
zen fehlen, abgenutzt oder be-
schädigt sind. Zur Vermeidung
einer Unwucht dürfen beschä-
digte Werkzeuge und Bolzen
nur satzweise ausgetauscht
werden.
• Seien Sie vorsichtig bei Ge-
räten mit mehreren Schneid-
werkzeugen, da die Bewegung
eines Messers zur Rotation der
übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Her-
steller geliefert und empfoh-
len werden. Der Einsatz von
Fremdteilen führt zum sofor-
tigen Verlust des Garantiean-
spruches.
• Vor dem Gebrauch sind immer
Anschlussleitung und Verlän-
gerungsleitung auf Anzeichen
von Beschädigung oder Ab-
nutzung zu untersuchen. Falls
die Leitung im Gebrauch be-
schädigt wird, muss sie sofort
vom Versorgungsnetz getrennt
werden.
Berühren Sie die Leitung nicht,
bevor sie getrennt ist. Benut-
zen Sie die Maschine nicht,
wenn die Leitung abgenutzt
oder beschädigt ist.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die

DE
8
Nähe oder unter rotierende
Teile. Es besteht Verlet-
zungsgefahr!
Beachten Sie den Lärm-
schutz und örtliche Vor-
schriften.
• Schalten Sie den Motor nach
Anweisung ein und nur dann,
wenn Ihre Füße in sicherem
Abstand von den Schneidwerk-
zeugen sind.
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder an nassem Rasen. Arbei-
ten Sie nur bei Tageslicht oder
guter Beleuchtung.
• Arbeiten Sie mit dem Gerät
nicht, wenn Sie müde oder un-
konzentriert sind oder nach der
Einnahme von Alkohol oder
Tabletten. Legen Sie immer
rechtzeitig eine Arbeitspause
ein. Gehen Sie mit Vernunft an
die Arbeit.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbe-
sondere an Hängen. Arbeiten
Sie immer quer zum Hang, nie-
mals auf- oder abwärts. Seien
Sie besonders vorsichtig, wenn
Sie die Fahrtrichtung am Hang
ändern. Arbeiten Sie nicht an
übermäßig steilen Hängen.
• Führen Sie das Gerät nur im
Schritttempo. Seien Sie be-
sonders vorsichtig, wenn Sie
das Gerät umkehren, zu sich
heranziehen oder rückwärts
gehen.
• Schalten Sie das Gerät mit
Vorsicht entsprechend den An-
weisungen in dieser Anleitung
ein. Achten Sie auf ausreichen-
den Abstand der Füße zu rotie-
renden Messern.
• Kippen Sie das Gerät nicht
beim Starten, außer wenn dies
beim Anlaufen in hohem Gras
erforderlich ist. In diesem Fall
kippen Sie das Gerät durch
󰀨
dass die Vorderräder des Ge-
räts leicht angehoben werden.
Überprüfen Sie immer, dass
sich beide Hände in Arbeits-

Gerät wieder auf den Boden
zurückgestellt wird.
• Arbeiten Sie nie ohne Gras-
fangkorb oder Prallschutz. Hal-
ten Sie sich immer entfernt von
󰀨
• Starten Sie den Motor nicht,
wenn Sie vor dem Auswurf-
schacht stehen.
Achtung Gefahr! Messer
läuft nach. Es besteht Ver-
letzungsgefahr.
• Das Gerät darf nicht angeho-
ben oder transportiert werden,
solange der Motor läuft. Schal-
ten Sie das Gerät ab, wenn es
zum Transport gekippt werden
muss, wenn andere Flächen
als Rasen überquert werden
und wenn das Gerät zu und
von den zu mähenden Flächen
gebracht wird.
• Halten Sie die Grasauswurf-
󰀨
Entfernen Sie Schnittgut nur im

DE
9
Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeits-
platz.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung
des Herstellers umgebauten
Gerät. Verwenden Sie das
Gerät nie mit beschädigten
Schutzeinrichtungen oder Ab-
schirmungen oder fehlenden
Sicherheitseinrichtungen wie
Ablenk- und/oder Grasfangein-
richtungen.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angege-
benen Leistungsbereich und
ändern Sie nicht die Reglerein-
stellungen am Motor. Verwen-
den Sie keine leistungsschwa-
chen Maschinen für schwere
Arbeiten. Benutzen Sie Ihr
Gerät nicht für Zwecke, für die
es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Niemals das Gerät aufheben
oder wegtragen, wenn der Mo-
tor läuft.
• Schalten Sie das Gerät aus,
ziehen Sie den Netzstecker
ab und vergewissern Sie sich,
dass alle beweglichen Teile still
stehen:
- immer, wenn Sie das Gerät
verlassen und wenn es nicht
verwendet wird,
- bevor Sie Blockierungen
lösen oder Verstopfungen im
Auswurfkanal beseitigen,
- wenn das Netzkabel beschä-
digt oder verheddert ist,
- bevor Sie das Gerät über-
prüfen, reinigen oder daran
arbeiten,
- wenn ein Fremdkörper ge-
󰀨
nach Beschädigungen am
Gerät und führen Sie die
erforderlichen Reparaturen
durch, bevor Sie erneut star-
ten und mit dem Gerät arbei-
ten,
- falls das Gerät anfängt, un-
gewöhnlich stark zu vibrie-
ren, ist eine sofortige Über-
prüfung erfordlich.
- sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrau-
ben fest angezogen sind.
- suchen Sie den Mäher nach
eventuellen Beschädigungen
ab.
- führen Sie die erforderlichen
Reparaturen beschädigter
Teile durch
• Bringen Sie Hände oder Füße
niemals in die Nähe oder unter
rotierende Teile. Bei Sichel-
mähern darf sich nie vor die
󰀨
werden.
Wartung und Lagerung:
• Achten Sie beim Warten der
Schneidmesser darauf, dass
selbst dann, wenn die Span-
nungsquelle abgeschaltet ist,
die Schneidmesser bewegt
werden können.
• Sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrau-
ben fest angezogen sind und
das Gerät in einem sicheren

DE
10
Arbeitszustand ist.
• Versuchen Sie nicht, das Ge-
rät selbst zu reparieren, es
sei denn, Sie besitzen hierfür
eine Ausbildung. Sämtliche
Arbeiten, die nicht in dieser
Anleitung angegeben werden,
dürfen nur von uns ermächtig-
ten Kundendienststellen aus-
geführt werden.
• Bewahren Sie das Gerät an
einem trockenen Ort und au-
ßerhalb der Reichweite von
Kindern auf.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge scharf und sauber, um
besser und sicherer arbeiten
zu können. Befolgen Sie die
Wartungsvorschriften.
• Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrich-
tung wechseln.
• Überprüfen Sie die Grasfang-
einrichtung regelmäßig auf
Verschleiß und Verformungen.
Ersetzen Sie aus Sicherheits-
gründen verschlissene oder
beschädigte Teile. Seien Sie
beim Einstellen der Messer
besonders vorsichtig, damit
Ihre Finger nicht zwischen den
rotierenden Messern und fest
stehenden Teilen der Maschine
eingeklemmt werden.
• Überprüfen Sie, dass nur
Ersatzschneidwerkzeuge ver-
wendet werden, die vom Her-
steller zugelassen sind.
Elektrische Sicherheit:
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes über-
einstimmt.
• Schließen Sie das Gerät
nach Möglichkeit nur an eine
Steckdose mit RCD (Residual
Current Device) mit einem Aus-
lösestrom von nicht mehr als
30 mA an.
• Vermeiden Sie Körperberührun-
gen mit geerdeten Teilen (z.B.
Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelas-
sene Verlängerungskabel der
Bauart H05RN-F, die höchs-
tens 75 m lang und für den
Gebrauch im Freien bestimmt
sind. Der Litzenquerschnitt
des Verlängerungskabel muss
mindestens 2,5 mm2betragen.
Rollen Sie eine Kabeltrommel
vor Gebrauch immer ganz ab.
Überprüfen Sie das Kabel auf
Schäden.
• Verwenden Sie für die Anbrin-
gung des Verlängerungskabel
die dafür vorgesehene Kabe-
laufhängung.
• Halten Sie das Verlängerungs-
kabel beim Arbeiten von dem
Schneidwerkzeug fern. Die
Schneidmesser können das
Verlängerungskabel beschädi-
gen und zum Berühren span-
nungsführender Teile führen.
Führen Sie das Verlängerungs-
kabel grundsätzlich hinter der
Bedienungsperson.
• Benutzen Sie das Gerät nicht,
wenn das Kabel beschädigt
oder abgenutzt ist.
• Schalten Sie das Gerät aus
und ziehen Sie den Netz-
stecker aus der Steckdose,
wenn das Verlängerungskabel

DE
11
beschädigt ist. Wenn die An-
schlussleitung dieses Gerätes
beschädigt wird, muss sie
durch den Hersteller oder sei-
nen Kundendienst oder eine

ersetzt werden, um Gefährdun-
gen zu vermeiden.
• Verbinden Sie kein beschä-
digtes Verlängerungskabel mit
dem Stromnetz. Berühren Sie
kein beschädigtes Verlänge-
rungskabel, solange es mit dem
Stromnetz verbunden ist. Ein
beschädigtes Verlängerungska-
bel kann zum Berühren span-
nungsführender Teile führen.
Allgemeine Beschreibung
Funktionsbeschreibung
Der Elektro-Rasenmäher besitzt ein
parallel zur Schnittebene sich drehen-
des Schneidwerkzeug. Er ist mit einem
leistungsstarken Elektromotor, einem
󰀨-
cherheitsschalter, einem Prallschutz und
einem Grasfangkorb ausgestattet. Zusätz-
lich ist das Gerät 3-fach höhenverstellbar
und hat leichtgängige Räder. Die Funktion
der Bedienteile entnehmen Sie bitte den
nachfolgenden Beschreibungen.
Die Abbildungen für die Bedienung

Seiten 2 - 3.
Übersicht
A
  󰀨
2 Flügelmuttern
3 Unterer Holm
4 Grasfangkorb
4a Füllstandsanzeige
(nicht sichtbar)
5 Räder
6 Rasenmähergehäuse
7 Prallschutz
8 Kabelhalter
9 Gerätestecker für Verlänge-
rungskabel
10 Kabel-Zugentlastung
11 Entriegelungsknopf
12 Starthebel
Montage
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker. Es
besteht die Gefahr von Personen-
schäden.
Bügelgriff montieren
B
1. Setzen Sie die unteren Holme
(3) in die Aufnahme des Rasen-
mähergehäuses (6) ein.
2. Befestigen Sie den unteren
Holm (3) mit den beiliegenden
Schrauben (13).
C
  󰀨
mit den beiliegenden Schrauben
(14) und den Flügelmuttern (2)
am unteren Holm (3).
Es sind zwei Positionen mög-
lich.
4. Klipsen Sie die Kabelhalter (8)

damit das Kabel.
Wenn Sie die beiden Flügelmuttern
󰀨
zur Aufbewahrung des Gerätes
nach unten klappen. Darauf ach-
ten, dass das Netzkabel nicht ein-
geklemmt ist.

DE
12
Räder montieren
D
1. Schieben Sie die Radverschrau-
bungen (5a) durch die mitllere
Bohrung der Räder (5).
2. Schrauben Sie die Räder (5) in
der gewünschten Position fest.
Alle Räder müssen auf die glei-
che Höhe eingestellt sein. Es
sind 3 Positionen möglich.

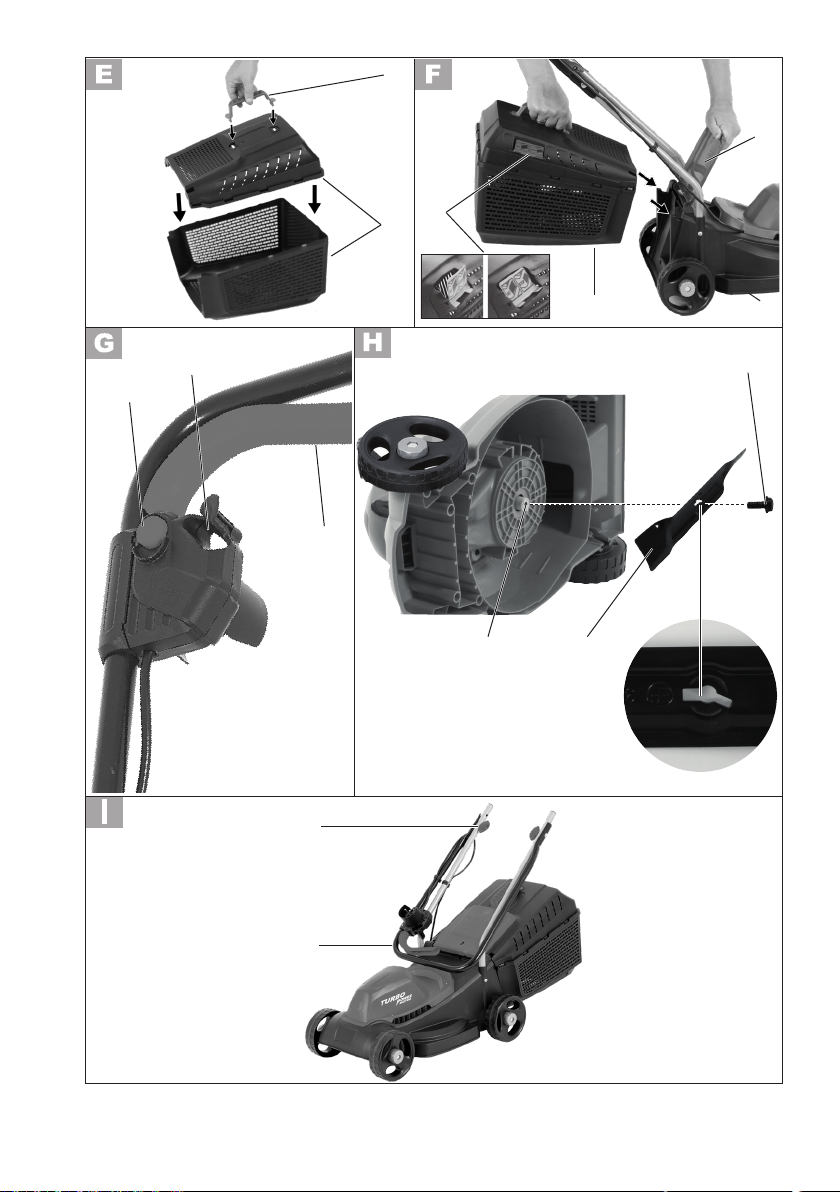

Grasfangkorb montieren
E
1. Stecken Sie beide Teile des
Grasfangkorbs (16) zusammen.
  󰀨
in eine der beiden Teile des
Grasfangkorbes (16).
Mit dem Rasenmäher darf nicht
ohne Prallschutz oder Gras-
fangkorb gearbeitet werden. Es
besteht Verletzungsgefahr.
Bedienung
Grasfangkorb einhängen/
abnehmen
F
1. Zum Einhängen des Gras-
fangkorbes (4) heben Sie den
Prallschutz (7) an und hängen
den Grasfangkorb ein. Klappen
Sie den Prallschutz (7) auf den
Grasfangkorb (4). Er hält ihn an
richtiger Position.
2. Zum Abnehmen des Grasfang-
korbes (4) heben Sie den Prall-
schutz (7) an und hängen den
Grasfangkorb (4) aus. Klappen
Sie den Prallschutz (7) an das
Rasenmähergehäuse (6) zu-
rück.
Füllstandsanzeige:
Seitlich am Grasfangkorb (4) ist eine Füll-
standsanzeige (4a) angebracht.
󰀨
Grasfangkorb leer.
Füllstandsanzeige geschlossen:
Grasfangkorb gefüllt.
Schnitthöhe einstellen
Schalten Sie das Gerät aus, zie-
hen Sie den Netzstecker und war-
ten Sie den Stillstand des Messers
ab. Es besteht die Gefahr von Per-
sonenschäden.
Der Rasenmäher kann durch Positionsän-
derung der Räder auf folgende Schnitthö-
hen eingestellt werden:
60 mm - große Schnitthöhe
40 mm - mittlere Schnitthöhe
20 mm - geringe Schnitthöhe
D
1. Schrauben Sie die Räder (5) ab.
2. Schrauben Sie die Räder (5)
wieder in der gewünschten Po-
sition fest. Alle Räder müssen
auf die gleiche Höhe eingestellt
sein.
Die richtige Schnitthöhe beträgt bei einem
Zierrasen etwa 30 - 45 mm, bei einem
Nutzrasen etwa 45 - 60 mm.
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Beachten Sie den Lärmschutz und
örtliche Vorschriften.

DE
13
Ein- und Ausschalten
G
1. Stecken Sie den Stecker des
Netzkabels in den Geräteste-
cker (
A
󰀨
A
1).
2. Zur Zugentlastung formen Sie
aus dem Ende des Netzkabels
eine Schlaufe und hängen diese
in die Zugentlastung (10) ein.
3. Schließen Sie das Gerät an die
Netzspannung an.
4. Achten Sie vor dem Einschalten
darauf, dass das Gerät keine
Gegenstände berührt.
5. Zum Einschalten drücken Sie
den Entriegelungsknopf (11) am
󰀨
den Starthebel (12) gedrückt.
Lassen Sie den Entriegelungs-
knopf (11) los.
6. Zum Ausschalten lassen Sie
den Starthebel (12) los.
Nach dem Ausschalten des
Gerätes dreht sich das Messer
noch für einige Sekunden. Be-
rühren Sie das laufende Messer
nicht. Es besteht die Gefahr von
Personenschäden.
Arbeiten mit dem Rasenmäher
-
ze zu einer verstärkten Blattbildung an,

absterben. Daher wird der Rasen nach je-
dem Mähvorgang dichter und es entsteht
ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April bei
einer Aufwuchshöhe von 70 - 80 mm. In
der Hauptvegetationszeit wird der Rasen
mindestens einmal pro Woche gemäht.
• Beginnen Sie mit dem Mähen in der
Nähe der Steckdose und arbeiten Sie
von der Steckdose weg.
• Führen Sie das Netzkabel immer hin-
ter sich und bringen Sie es nach dem
Wenden auf die schon gemähte Seite.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter
überlappen.
• Stellen Sie die Schnitthöhe so ein,
dass das Gerät nicht überlastet wird.
Andernfalls kann der Motor beschä-
digt werden.
• Arbeiten Sie an Hängen immer quer
zum Hang. Seien Sie besonders
vorsichtig beim Rückwärtsgehen und
Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem
Einsatz wie im Kapitel „Reinigung,
Wartung, Lagerung“ beschrieben.
Nach dem Ausschalten des
Gerätes dreht sich das Messer
noch für einige Sekunden. Be-
rühren Sie das laufende Messer
nicht. Es besteht die Gefahr von
Personenschäden.
Reinigung/Wartung/
Lagerung
Lassen Sie Arbeiten, die nicht in
dieser Anleitung beschrieben sind,
von einer von uns ermächtigten
Kundendienststelle durchführen.
Verwenden Sie nur Originalteile.
Tragen Sie beim Umgang mit dem
Messer Handschuhe.

DE
14
den. Ist das Messer beschädigt oder zeigt
eine Unwucht, so muss es ausgewechselt
werden
H
1. Drehen Sie das Gerät um.
2. Benutzen Sie feste Handschu-
he und halten Sie das Messer
(18) fest. Drehen Sie die Mes-
serschraube (17) gegen den
Uhrzeigersinn mit Hilfe eines
Schraubenschlüssels von der
Motorspindel (19).
3. Bauen Sie das neue Messer (18)
in umgekehrter Reihenfolge wie-
der ein. Achten Sie darauf, dass
das Messer (18) richtig positio-
niert ist und die Messerschraube
(17) fest angezogen ist.
Lagerung
I
• Bewahren Sie das Gerät tro-
cken und außerhalb der Reich-
weite von Kindern auf. Lösen
Sie die Flügelmuttern (2) und
󰀨
zusammen, damit das Gerät
weniger Platz beansprucht. Die
Kabel dürfen dabei nicht einge-
klemmt werden.
• Lassen Sie den Motor abküh-
len, bevor Sie das Gerät in ge-
schlossenen Räumen abstellen.
• Umhüllen Sie das Gerät nicht
mit Nylonsäcken, da sich
Feuchtigkeit bilden könnte.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder
den Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand des
Messers ab. Es besteht die Gefahr
von Personenschäden.
Allgemeine Reinigungs- und
Wartungsarbeiten
Spritzen Sie den Rasenmäher
nicht mit Wasser ab. Es besteht
die Gefahr eines elektrischen
Schlages.
• Halten Sie das Gerät stets sauber.
Verwenden Sie zum Reinigen eine
Bürste oder ein Tuch, aber keine Rei-
nigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen an-

Holz- oder Plastikstück von den
󰀨
󰀨-
bereich. Verwenden Sie keine harten
oder spitzen Gegenstände, Sie könn-
ten das Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor
󰀨
Mängel wie lose, abgenutzte oder be-
schädigte Teile. Prüfen Sie den festen
Sitz aller Muttern, Bolzen und Schrau-
ben.
• Überprüfen Sie Abdeckungen und
Schutzeinrichtungen auf Beschädi-
gungen und korrekten Sitz. Tauschen
Sie diese gegebenenfalls aus.
Messer austauschen
Ist das Messer stumpf, so kann es von
󰀨-

DE
15
Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wiederver-
wertung zu.
Elektrogeräte gehören nicht in den
Hausmüll.
• Geben Sie das Gerät an einer Verwer-
tungsstelle ab. Die verwendeten Kunst-
󰀨
getrennt werden und so einer Wieder-
verwertung zugeführt werden. Fragen
Sie hierzu unser Service-Center.
• Werfen Sie geschnittenes Gras nicht
in die Mülltonne, sondern führen Sie
es der Kompostierung zu oder ver-
teilen Sie es als Mulchschicht unter
Sträuchern und Bäumen.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
Technische Daten
Elektro-Rasenmäher....... ERM 1231-2 G
Netzspannung ....... 220-240 V~, 50/60 Hz
Aufnahmeleistung des Motors......1200 W
Leerlaufdrehzahl.......................3350 min-1
Messerbreite................................ 310 mm
Schnitthöhe...................... 20 / 40 / 60 mm
Schutzklasse ...................................... II
Schutzart ...........................................IP24
Gewicht............................................9,1 kg
Volumen Grasfangkorb........................27 l
Schalldruckpegel
(LpA).........................84 dB(A); KpA=3 dB
Schallleistungspegel (LWA)
gemessen.......92,9 dB(A); KWA=2,41 dB
garantiert................................. 96 dB(A)
󰀨
(ah).........................2,1 m/s2, K=1,5 m/s2
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätserklä-
rung genannten Normen und Bestimmun-
gen ermittelt. Technische und optische
Veränderungen können im Zuge der
Weiterentwicklung ohne Ankündigung vor-
genommen werden. Alle Maße, Hinweise
und Angaben dieser Bedienungsanleitung
sind deshalb ohne Gewähr. Rechtsan-
sprüche, die aufgrund der Bedienungs-
anleitung gestellt werden, können daher
nicht geltend gemacht werden.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfver-
fahren gemessen worden und kann zum
Vergleich eines Elektrowerkzeugs mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissi-
onswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
Warnung:
Der Schwingungsemissionswert
kann sich während der tatsäch-
lichen Benutzung des Elektro-
werkzeugs von dem Angabewert
unterscheiden, abhängig von der
Art und Weise, in der das Elektro-
werkzeug verwendet wird.
Es besteht die Notwendigkeit, Si-
cherheitsmaßnahmen zum Schutz
des Bedieners festzulegen, die
auf einer Abschätzung der Ausset-
zung während der tatsächlichen
Benutzungsbedingungen beruhen
(hierbei sind alle Anteile des Be-
triebszyklus zu berücksichtigen,
beispielsweise Zeiten, in denen
das Elektrowerkzeug abgeschaltet
ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belas-
tung läuft).

DE
16
Ersatzteile/Zubehör
Ersatzteile und Zubehör
erhalten Sie unter
www.grizzly-service.eu
Bei weiteren Fragen wenden Sie sich
an das Service-Center (siehe „Grizzly
Service-Center“).
Ersatzmesser ........................... 13700207
Grasfangkorb............................ 91095797
Garantie
• Für dieses Gerät leisten wir 24 Mo-
nate Garantie. Dieses Gerät ist nicht
zur gewerblichen Nutzung geeignet.
Bei gewerblichem Einsatz erlischt die
Garantie.
• Schäden, die auf natürliche Abnut-
zung, Überlastung oder unsachge-
mäße Bedienung zurückzuführen
sind, bleiben von der Garantie ausge-
schlossen. Bestimmte Bauteile unter-
liegen einem normalen Verschleiß und
sind von der Garantie ausgeschlos-
sen. Insbesondere zählen hierzu:
Messer.
• Voraussetzung für Garantieleistungen
ist zudem die Einhaltung der Hinweise
zur Reinigung und Wartung.
• Schäden, die durch Material- oder
Herstellerfehler entstanden sind, wer-
den unentgeltlich durch Ersatzliefe-
rung oder Reparatur beseitigt. Voraus-
setzung ist, dass das Gerät unzerlegt
und mit Kauf- und Garantienachweis
an den Händler zurückgegeben wird.
Reparatur-Service
• Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-
nung von unserem Service-Center
durchführen lassen. Unser Service-
Center erstellt Ihnen gerne einen Kos-
tenvoranschlag.
Wir können nur Geräte bearbeiten,
die ausreichend verpackt und frankiert
eingesandt wurden.
• Achtung: Bitte liefern Sie Ihr Gerät
im Reklamations- oder Servicefall ge-
reinigt und mit einem Hinweis auf den
Defekt an unsere Service-Adresse.
Unfrei - per Sperrgut, Express oder
mit sonstiger Sonderfracht - einge-
schickte Geräte werden nicht ange-
nommen.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.

DE
17
Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht
Netzspannung fehlt
Steckdose, Kabel, Leitung,
Stecker prüfen, ggf. Reparatur
durch Elektrofachmann
Ein-/Ausschalter defekt
Reparatur durch KundendienstKohlebürsten abgenutzt
Motor defekt
Gras zu lang
Größere Schnitthöhe einstel-
󰀨-
holms die Vorderräder leicht
anheben F.
Motor setzt aus Blockierung durch Fremd-
körper Fremdkörper entfernen
Arbeitsergebnis nicht
zufriedenstellend oder
Motor arbeitet schwer
Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
F
Messer stumpf Messer schleifen lassen oder
austauschen H
Messerbereich verstopft Gerät reinigen
Messer falsch montiert Messer korrekt einbauen H
Messer rotiert nicht
Messer durch Gras blockiert Gras entfernen
Messerschraube locker Messerschraube festziehen H
Abnorme Geräusche,
Klappern oder Vibrati-
onen
Messerschraube locker Messerschraube festziehen H
Messer beschädigt Messer austauschen H

FR
18
Avant la première mise en service,
veuillez lire attentivement ce mode
d’emploi pour éviter une fausse
manipulation. Conservez soigneu-
sement ce mode d’emploi et trans-
mettez le à tout utilisateur suivant
-
nence de ces renseignements.
Table des matières
Volume de la livraison........................ 18
Domaine d’emploi............................... 18
Consignes de sécurité ....................... 19
Pictogrammes sur l’appareil............. 19
Symboles utilisés dans le mode
d’emploi............................................ 19
Consignes de sécurité générales..... 19
Description générale.......................... 24
Description du fonctionnement ........ 24
Vue d’ensemble ............................... 24
Montage............................................... 24
Monter la poignée en arceau ........... 24
Monter les roues .............................. 25
Monter le sac de ramassage
d’herbe............................................. 25
Utilisation ............................................ 25
Accrocher/retirer le sac de
ramassage d’herbe .......................... 25
Régler la hauteur de coupe.............. 25
Mettre sous et hors tension.............. 26
Travailler avec la tondeuse à
gazon ............................................... 26
Nettoyage/Maintenance/Stockage .... 27
Travaux généraux de maintenance
et de nettoyage ................................ 27
Changer la lame............................... 27
Stockage.......................................... 27
Elimination et écologie ...................... 28
Données techniques .......................... 28
Pièces de rechange/Accessoires...... 29
Garantie............................................... 29
Service de réparation......................... 29
Recherche des pannes ...................... 30
Volume de la livraison
Retirez l’appareil prudemment de l’em-

sont complètes :
- Tondeuse à gazon et poignée en ar-
ceau avec câble d’appareil
- Barre inférieure
- Panier de ramassage d’herbe
(en 3 parties)
 
 
de la poignée en arceau
 
de raccordement
- Notice d’utilisation
Domaine d’emploi
L’appareil est uniquement conçu pour
couper le gazon et l’herbe des pelouses
dans le domaine familial. L’appareil est
conçu pour une utilisation domestique. Il
n’est pas destiné à une utilisation indus-
trielle continue.
Toute autre application qui n’est pas ca-
tégoriquement autorisée dans ce mode
d’emploi peut entraîner des dommages
sur l’appareil et présenter un grave dan-
ger pour l’utilisateur.
L’appareil a été conçu pour être utilisé par
des adultes. Les enfants ainsi que les per-
sonnes qui ne connaissent pas ce mode
d’emploi ne doivent pas utiliser l’appareil.
L’utilisation de l’appareil est interdite en
cas de pluie ou dans un environnement
humide.
Le fabricant n‘est pas responsable des
dommages qui seraient causés par un
usage contraire aux prescriptions ou par
une manipulation non conforme
Traduction de la déclaration de
conformité CE originale................... 131
Vue éclatée........................................ 140
Grizzly Service-Center ..................... 141

19
FR
Consignes de sécurité
Cette section traite des principales
normes de sécurité en cas de travail avec
la tondeuse à gazon électrique.
Pictogrammes sur l’appareil
Attention !
Lisez attentivement le mode d’em-
ploi.
N’exposez pas l’appareil à l’humi-
dité. Ne travaillez pas sous la pluie
et ne coupez pas d’herbe mouillée.
Risque de blessure par les parti-
cules éjectées de la coupe
Tenir les personnes à distance du
faucheur.
Attention - Lames de coupe acé-
rées ! Tenir à distance les pieds et
les mains. Risque de blessure!
Avant tout réglage ou travail de
nettoyage ou si le câble de prolon-
gation est bloqué ou est endom-
magé, arrêter le moteur et retirer la

Danger en cas de câble de prolon-
gation endommagé.
Tenir le câble de prolongation à
distance de l’appareil et de la lame
de coupe !
Portez des protections oculaires et
auriculaires.
Attention - Après arrêt, la lame de
la tondeuse continue de tourner
pendant quelques instants.
Indication du niveau sonore LWA en
dB.
Classe de protection II
Ne pas jeter l’appareil électrique
avec les ordures ménagères.
A󰀩chage du niveau de remplissage:
Clapet ouvert:
Panier collecteur d‘herbe vide
Clapet fermé:
Panier collecteur d‘herbe plein
Symboles utilisés dans le
mode d’emploi
Signes de danger avec conseils
de prévention des accidents sur
les personnes ou des dégâts
matériels.
Signes indicatifs (l’impératif est
expliqué à la place des points
d’exclamation) avec conseils de
prévention des dégâts.
Signes de conseils avec des infor-
mations pour une meilleure mani-
pulation de l’appareil.
Consignes de sécurité
générales
En cas d’usage non
conforme, cet appareil
peut causer des blessures
graves. Pour éviter des
dommages personnels et
des dégâts matériels, lisez
et faites respecter impérati-
vement les consignes de sé-
curité suivantes, connaissez
parfaitement les dispositifs
de commande.

FR
20
Préparatifs :
• Cet appareil peut être utilisé
par des personnes dont les ca-
pacités physiques, sensorielles
ou mentales sont réduites ou
qui manquent d’expérience et
de connaissance si elles sont
surveillées ou si elles ont pu
-
lables concernant l’utilisation
de l’appareil et comprennent
les risques qui en résultent.
Les enfants ne doivent pas
jouer avec l’appareil.
• Ne permettez jamais à des en-
fants ou à d’autres personnes
qui ne connaissent pas le
mode d’emploi d’utiliser l’appa-
reil. Les prescriptions locales

l’opérateur.
• N’utilisez jamais l’appareil
lorsque des personnes, en par-
ticulier des enfants et des ani-
maux domestiques se tiennent
à proximité.
• L’opérateur ou l’utilisateur est
responsable des accidents ou
dégâts sur les autre personnes
ou sur leurs propriétés.
Inspectez le terrain sur lequel
l’appareil sera employé et re-
tirez les pierres, les branches,
-
gènes qui pourraient être hap-
pés puis éjectés par la lame.
• Portez des vêtements de travail
appropriés, tels que de solides
chaussures avec semelles anti-
dérapantes et un pantalon long
et épais. N’utilisez pas l’appa-
reil, si vous êtes pieds nus ou
portez des sandalettes.
Evitez de porter des habits
amples avec des cordons ou
des ceintures pendantes.
• Avant chaque utilisation, ef-
fectuez un examen visuel de
l’appareil. N’utilisez pas la ton-
deuse si certains appareillages
de protection (par exemple la
protection anti-chocs ou le sac
de ramassage), des parties du
dispositif de coupe ou des bou-
lons manquent, sont usés ou
sont endommagés. Pour éviter
un déséquilibre, les outils en-
dommagés et les boulons ne
peuvent être échangés que
partiellement.
• Soyez prudent avec les ap-
pareils comportant plusieurs
outils de coupe, puisque le
mouvement d’une lame peut
entraîner la rotation des lames
restantes.
•Utilisez seulement des pièces
de rechange et des acces-
soires qui ont été fournis et
sont recommandés par le fa-
bricant. L’utilisation de pièces
étrangères entraîne une an-
nulation immédiate du droit de
garantie.
•Avant toute utilisation, il faut
examiner la ligne de raccorde-
ment et la ligne de prolonga-
tion pour détecter la présence
de dommage ou d’usure. Si
la ligne est endommagée en
cours d’utilisation, elle doit
immédiatement être déconnec-
tée du réseau d’alimentation.
Ne touchez pas la ligne avant
qu’elle ne soit déconnectée.
N’utilisez pas l’appareil si la
ligne est usée ou est endom-
magée.
