Growatt MOD 3000TL3-XH User manual

Asennus- ja käyttöohje

Sisällys
1 Tätä käyttöohjetta koske-
via huomautuksia
2 Turvallisuus
3 Tuotteen yleiskuvaus
4 Pakkauksen tarkistaminen
5 Asennus
6 Invertterin johdotus
1.1 Voimassaolo
1.2 Soveltuva henkilöstö
1.3 Käyttöohjeessa käytetyt symbolit
2.1 Tuotteen kuvaus ja ominaisuudet
2.2 Tarvittava pätevyys
2.3 Turvallisuusohjeet
3.1 Laitekuva

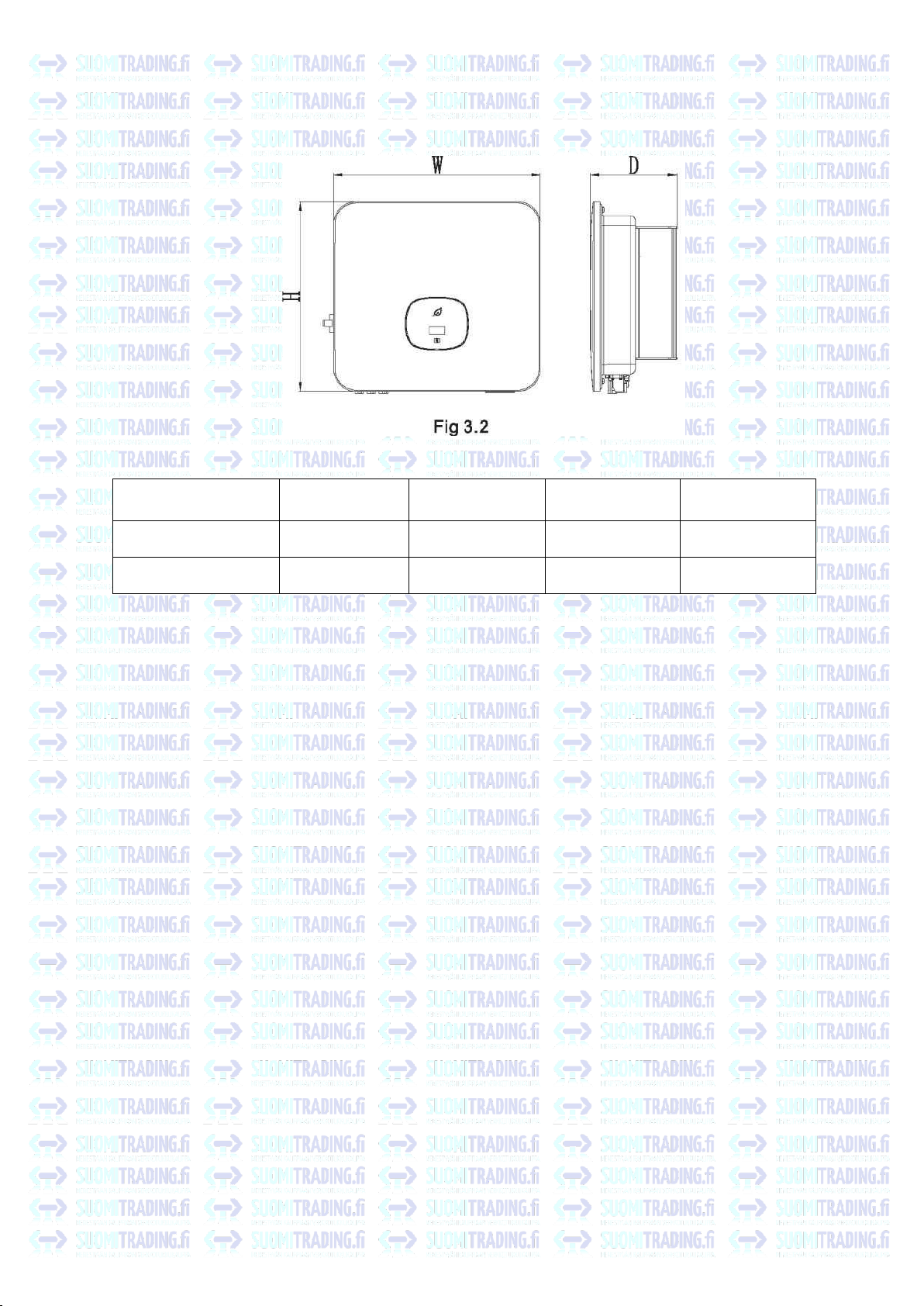

3.2 Mitat
3.3 Säilytysympäristö

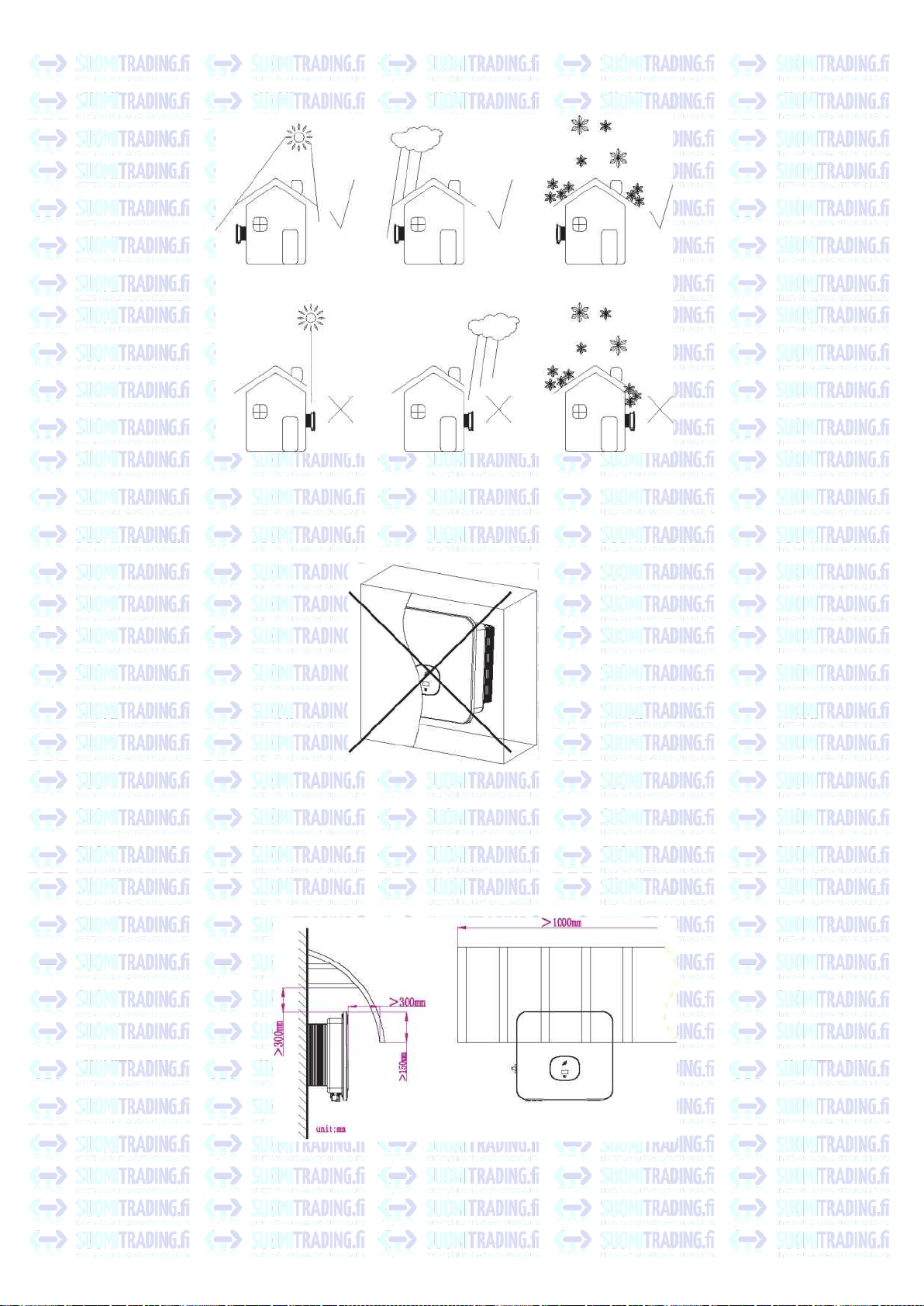

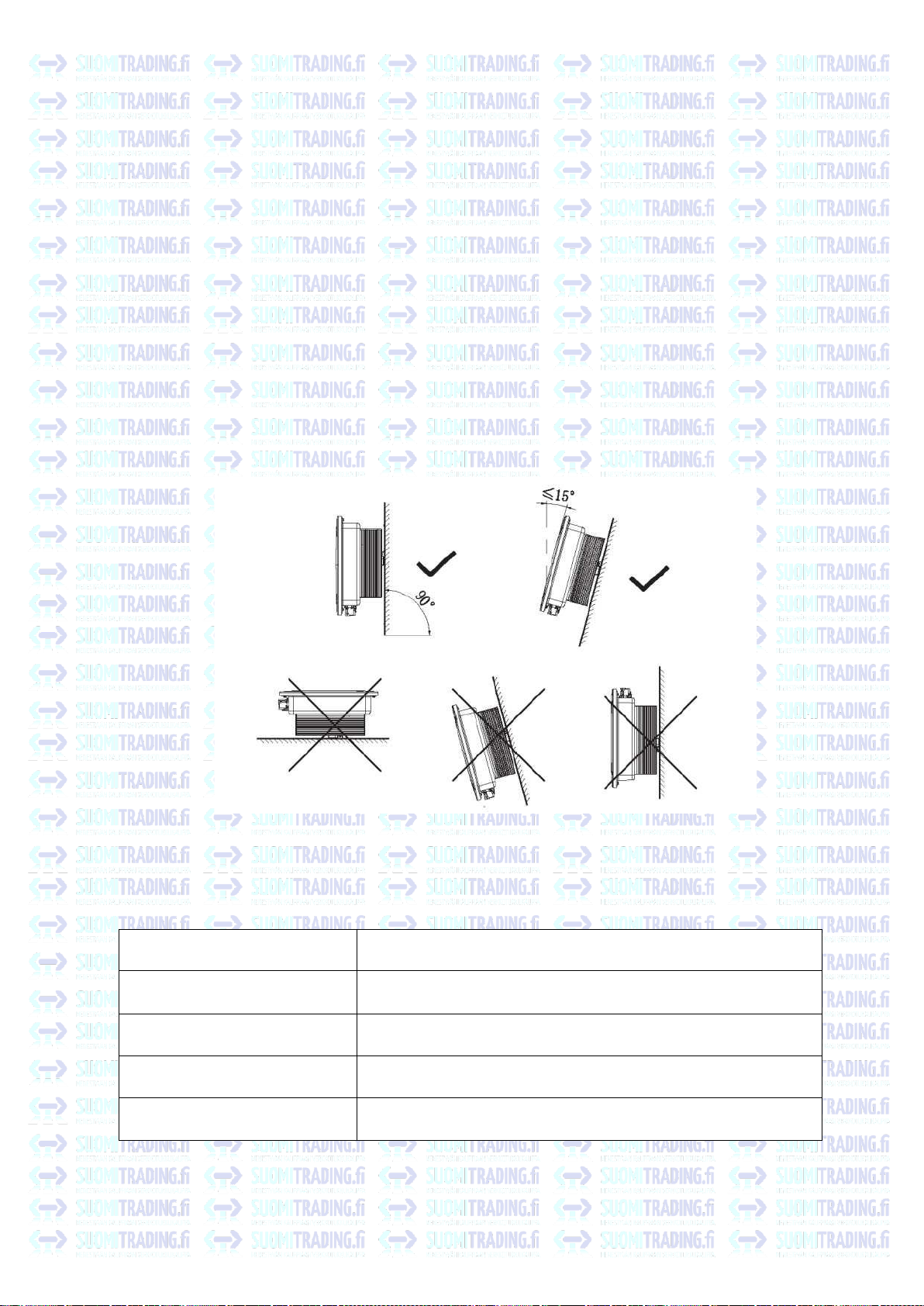

5.1 Asennuksen perusvaatimukset

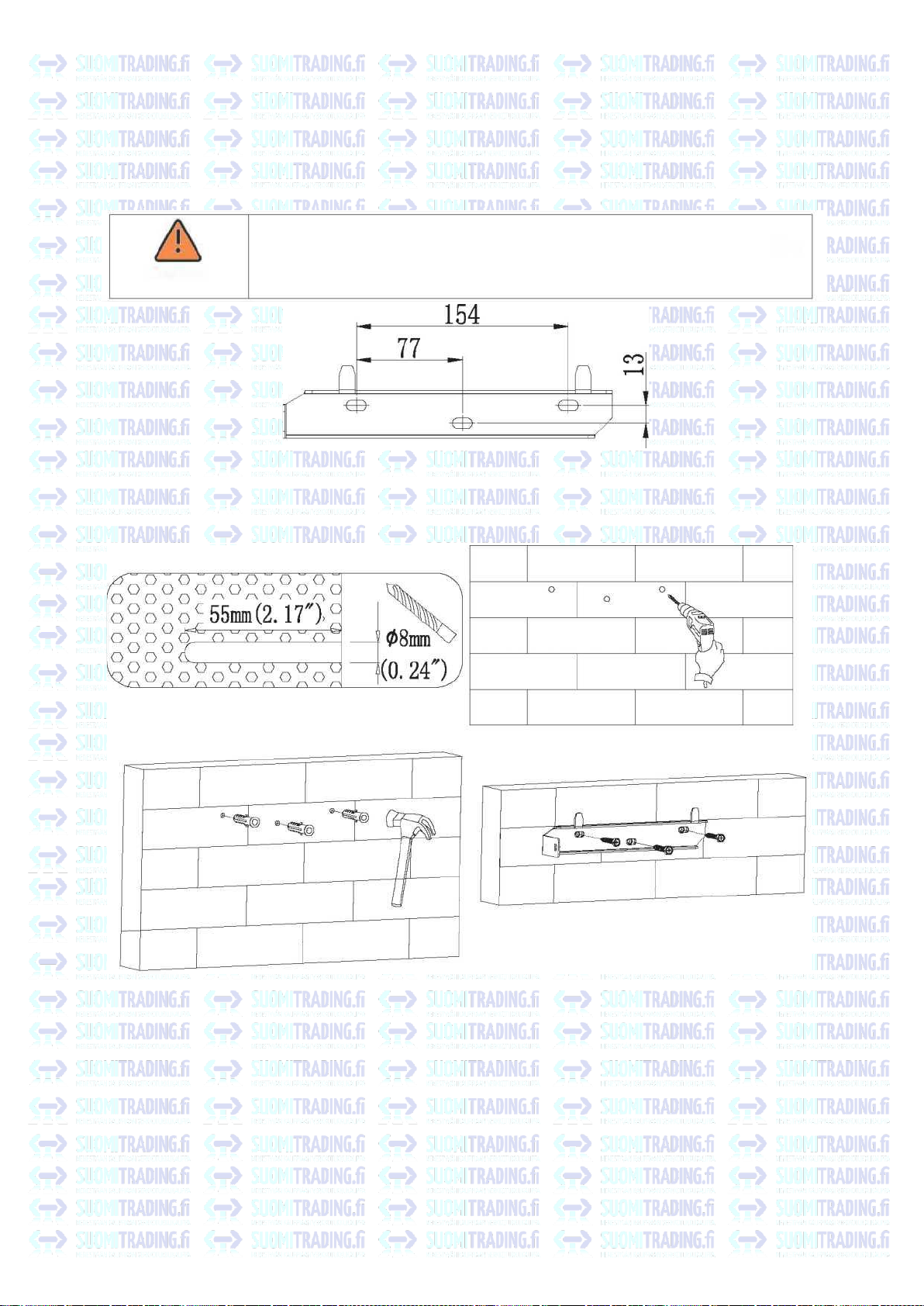

5.2 Seinäkiinnikkeen asennus

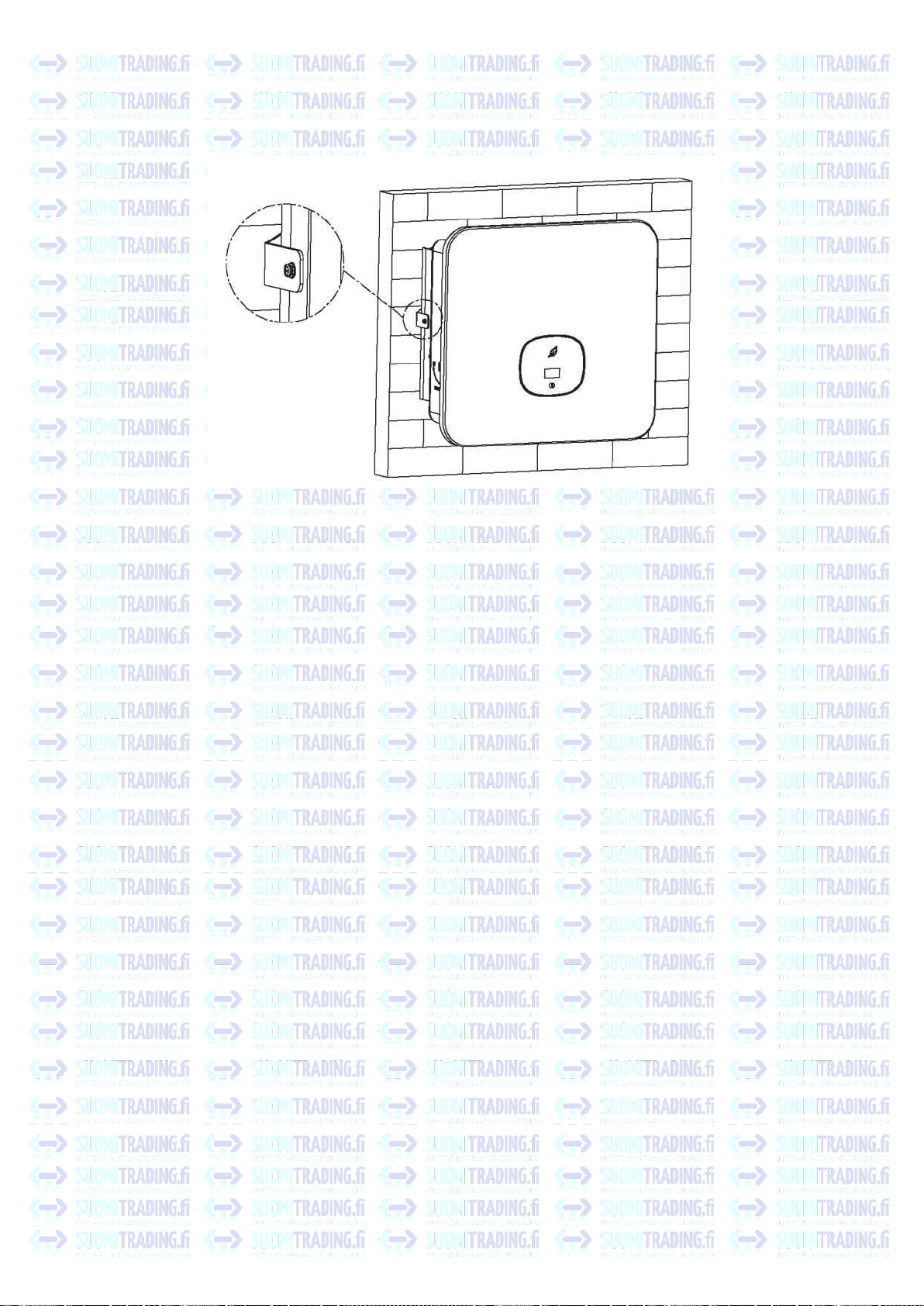

5.3 Invertterin asennus
6.1 Turvallisuus
6.2 Vaihtovirtapuolen johdotus
6.3 Tasavirtapuolen johdotus
6.4 Signaalikaapelin kytkeminen
6.5 Invertterin maadoitus
6.6 Aktiivitehon säätö älykkäällä mittauk-
sella, CT- tai aalto-ohjaussignaalin vastaan-
otto
6.7 Vikavirtakatkaisin (vakio)
6.8 Invertterin vastetilat (DRMS)
6.9 AFCI (valinnainen)

7 Vianetsintä
8 Toimintatila
9 OLED-näyttö ja koske-
tuspainikkeet
10 Viestintä ja seuranta
11 Huolto ja puhdistus
12 Invertterin kytkeminen
päälle ja pois päältä
8.1 Normaali tila
8.2 Vikatila
8.3 Sammutustila
10.1 RS485
10.2 USB-A
11.1 Lämmönpoiston tarkistaminen
11.2 Invertterin puhdistus
11.3 Tasavirtakytkennän tarkistaminen
9.1 Käynnistysnäyttö
9.2 OLED-näytön herättäminen
9.3 Toimintojen asettaminen
12.1 Invertterin kytkeminen päälle
12.2 Invertterin sammuttaminen

13 Vianmääritys
13.1 Virheilmoitus
13.2 Järjestelmävirhe
14 Maahantuojan takuu
15 Käytöstäpoisto
15.1 Purkaminen
15.2 Pakkaaminen
15.3 Säilytys
15.4 Hävittäminen
16 EY-vaatimustenmukaisuusva-
kuutus
17 Tuotetiedot
17.1 Tuotetiedot
17.2 Kiristysmomentti
17.3 Liite
18 EY-vaatimustenmukaisuusva-
kuutus
19 Yhteystiedot

Tätä käyttöohjetta koskevia huomautuksia
1.1 Voimassaolo
Tämä käsikirja tarjoaa yksityiskohtaisia tuotetietoja ja asennusohjeita TL3-XH-sarjan aurinkosäh-
köinvertterin käyttäjille.
Lue käyttöohje huolellisesti ennen tuotteen käyttöä.
Maahantuoja pidättää oikeuden tehdä muutoksia käyttöohjeeseen ilman erillistä ilmoitusta.
MOD 3000TL3-XH
MOD 4000TL3-XH
MOD 5000TL3-XH
MOD 6000TL3-XH
MOD 7000TL3-XH
MOD 8000TL3-XH
MOD 9000TL3-XH
MOD 10KTL3-XH
1.2 Soveltuva henkilöstö
Aurinkosähköinvertteri on asennettava ammattitaitoisen sähköasentajan toimesta, jolla on asen-
nukseen tarvittavat valtuudet. Tämän käyttöohjeen avulla asentaja voi asentaa MOD TL3-XH -sar-
jan invertterin oikein ja nopeasti sekä suorittaa vianmäärityksen ja viestintäjärjestelmän asennuk-
sen.
Jos asennuksen aikana ilmenee ongelmia, asentaja voi olla yhteydessä maahantuojaan tai jälleen-
myyjään. www.suomitrading.fi
1.3 Käyttöohjeessa käytetyt symbolit
1.3.1 Käyttöohjeessa käytetyt symbolit
Varoitukset osoittavat laitteisiin tai henkilöihin kohdistuvista vaaroista. Niiden on tarkoitus kiinnittää
huomiosi tiettyyn menettelyyn tai toimintatapaan.
Jos menettelyä tai toimintatapaa ei toteuteta tai noudateta asianmukaisesti, se voi johtaa laite- tai
henkilövahinkoihin.
1
Symboli
Kuvaus
VAARA ilmaisee vaarallisen tilanteen,jonka huomiotta jättäminen johtaa kuo-
lemaan tai vakavaan vammaan.
VAARA
VAROITUS
VAROITUS ilmaisee vaarallisen tilanteen,jonka huomiotta jättäminen voi joh-
taa kuolemaan tai vakavaan vammaan.

1.3.2 Tuotteen merkinnät
2
HUOMIO ilmaisee vaarallisen tilanteen, jonka huomiotta jättäminen voi johtaa lie-
viin tai kohtalaisiin vammoihin.
ILMOITUS ilmaisee tilanteen, johon ei liity henkilövahinkoja.
Nämä ovat tietoja, jotka on luettava ja tunnettava, jotta järjestelmä toimii
optimaalisesti.
HUOMIO
ILMOITUS
Tietoja
Symboli
Kuvaus
Vaara: Sähköiskun vaara!
Vaara: Tulipalon vaara!
Vaara: Kuuma pinta!
Toiminta viiden minuutin kuluttua
Maadoitussuojan liitäntäkohta
Tasavirta (DC)
Vaihtovirta (AC)
Lue käyttöohje
CE-merkintä.
Invertteri täyttää sovellettavien CE-ohjeiden vaatimukset.
Invertteriä ei saa hävittää kotitalousjätteen mukana.

1.3.3 Sanasto
AC
Lyhenne sanalle "Alternating Current" (vaihtovirta).
DC
Lyhenne sanalle "Direct Current" (tasavirta).
Energia
Energia mitataan yksikössä Wh (wattitunti) kWh (kilowattitunti) tai MWh (megawattitunti). Energia
on ajan suhteen laskettu teho. Jos esimerkiksi invertteri toimii jatkuvalla 4 600 watin teholla puolen
tunnin ajan ja sitten 2 300 watin jatkuvalla teholla toisen puolen tunnin ajan, se on syöttänyt 3 450
Wh energiaa sähkönjakeluverkkoon tunnin aikana.
Teho
Teho mitataan W:nä (watteina), kW:na (kilowatteina) tai MW:na (megawatteina). Teho on hetkelli-
nen arvo. Se näyttää tehon, jonka invertteri syöttää tällä hetkellä sähkönjakeluverkkoon.
Tehosuhde
Tehosuhde on sähkönjakeluverkkoon syötettävän virran tehon ja invertterin maksimitehon suhde.
Tehokerroin
Tehokerroin on aktiivitehon eli wattien ja näennäistehon eli volttiampeerien suhde. Ne ovat identti-
siä vain silloin, kun virta ja jännite ovat samassa vaiheessa, jolloin tehokerroin on 1,0. Vaihtovirta-
piirin teho on hyvin harvoin yhtä suuri kuin volttien ja ampeerien suora tulo. Yksivaiheisen vaihtovir-
tapiirin tehon määrittämiseksi volttien ja ampeerien tulo on kerrottava tehokertoimella.
PV
Lyhenne sanalle photovoltaic (aurinkosähkö).
Langaton viestintä
Ulkoinen langaton viestintätekniikka on radiotekniikka, jonka avulla invertteri ja muut viestintätuot-
teet voivat kommunikoida keskenään. Langaton viestintälaite on lisävaruste.
3

Turvallisuus 2
2.1 Tuotteen kuvaus ja ominaisuudet
2.1.1 Tuotteen kuvaus
Growatt-sarjan aurinkosähköinverttereitä käytetään muuntamaan aurinkosähköpaneelien tuottama ta-
savirta vaihtovirraksi ja lähettämään se verkkoon kolmivaiheisesti. Growatt MOD 3000-10KTL3-XH -
sarjan invertterissä on kaksi MPPT-säädintä, joten se sopii liitettäväksi kahteen aurinkopaneelisarjaan.
Kohta
Kuvaus
A
Aurinkopaneeli
B
Tasavirtakatkaisija
C
Invertteri
D
Vaihtovirtakatkaisija
E
Sähköenergiamittari
F
Sähköverkko
G
Tasavirtakuorman katkaisija
H
XH-invertterin kanssa toimiva akku
Kuten kuvassa 2.1 on esitetty, täydellinen aurinkosähköjärjestelmä koostuu aurinkopaneeleista, aurin-
kosähköinverttereistä, sähköverkosta ja muista osista. Aurinkosähköinvertteri on keskeinen komponentti
aurinkosähköjärjestelmässä.
Huomaa: jos aurinkopaneeli vaatii positiivisen tai negatiivisen maadoituksen, ota yhteyttä maahantuojan
tekniseen tukeen ennen asennusta.
2.1.2 Tuotteen ominaisuudet
Invertterissä on seuraavat ominaisuudet:
Kaksi riippumatonta MPPT-säädintä
Sisäänrakennettu tasavirtakytkin
Yhteensopiva RS485/WIFI/GPRS/4G-viestinnän kanssa
140–1 100 V tulojännitealue
Suurin hyötysuhde on jopa 98,6 %
Näyttö, LED-ilmaisimet, WiFi ja sovellus
Integroitu kosketuspainike
IP66-kotelointiluokka
Paino vain 14 kg
4
Kuva 2.1

Yksinkertainen asennus
Integroitu AC-virransyöttötoiminnolla jatkuvan itsekulutuksen seurantaa varten
2.2 Tarvittava pätevyys
Tämä verkkoon kytkettävä aurinkosähköinvertteri toimii vain, kun se on liitetty asianmukaisesti
sähköverkkoon. Ennen MOD TL3-XH:n liittämistä sähkönjakeluverkkoon, ota yhteys paikalliseen
sähköyhtiöösi. Tämän liitännän saa tehdä vain pätevä sähkömies ja vasta sen jälkeen, kun olet
saanut viranomaisten edellyttämän hyväksynnät.
2.3 Turvallisuusohjeet
1. Lue tämä käyttöohje huolellisesti ennen asennusta. Jos et asenna tätä laitetta käyttöohjeen
ohjeiden mukaisesti tai et ota huomioon käyttöohjeen varoituksia ja laite vaurioituu, maahantuoja
ei takaa tuotteen toimivuutta.
2. Pätevän sähköasentajan on saatettava kaikki toimintoihin ja asennuksiin liittyvät työt lop-
puun.
3. Asennuksen aikana älä liikuta laitteen sisällä olevia osia, lukuun ottamatta johtoliittimiä.
4. Kaikkien sähköasennusten on oltava paikallisten sähköturvallisuusstandardien mukaisia.
5. Jos laite tarvitsee huoltoa, ota yhteyttä paikalliseen järjestelmän asennus- ja huoltohenkilöstöön.
6. Tämän laitteen käyttö verkkoon kytkettyyn sähköntuotantoon edellyttää paikalli-
sen sähkölaitoksen lupaa.
7. Kun asennat aurinkopaneeleja päiväsaikaan, käytä peittäviä materiaaleja paneelien peittämi-
seen, jotta paneelien liittimissä ei ole jännitettä.
2.3.1 Asennukseen liittyvät varoitukset
VAROITUS
Tarkista ennen asennusta, ettei laitteessa ole kuljetus- tai käsittelyvauri-
oita, jotka voivat vaikuttaa eristyksen eheyteen tai turvaväleihin.
Noudata tämän käyttöohjeen asennukseen liittyviä ohjeita. Valitse sopiva
asennuspaikka ja noudata määritettyjä jäähdytysvaatimuksia.
Tarvittavien suojausten luvaton poistaminen, epäasianmukainen käyttö,
virheellinen asennus ja toiminta voivat johtaa vakaviin turvallisuus- ja
sähköiskuvaaroihin ja/tai laitevaurioihin.
Sähköiskuista johtuvien vaarojen minimoimiseksi peitä aurinkopa-
neelit tummilla materiaaleilla, ennen kuin kytket paneelit mihin-
kään laitteeseen.
5

HUOMIO
Paneelien maadoitus: MOD TL3-XH on muuntajaton invertteri, mikä tar-
koittaa, ettei siinä ole galvaanista erotusta. Älä maadoita MODTL3-
XH-invertterin tasavirtapuolta. Maadoita vain paneelien asennuske-
hys. Muuten invertteriin tulee virheilmoitus “PV ISO Low”.
Noudata aurinkopaneelien ja invertterin maadoitusta koskevia paikallisia
vaatimuksia. Maahantuoja suosittelee, että invertterin runko ja muut
sähköä johtavat pinnat kytketään siten, että varmistetaan jatkuva joh-
tuminen maadoitukseen, jotta järjestelmä ja sen kanssa tekemisissä
olevat henkilöt olisivat mahdollisimman hyvin suojattuja.
2.3.2 Sähköliitäntään liittyvät varoitukset
Invertterin komponentit ovat jännitteisiä. Jännitteisiin komponentteihin kos-
keminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan.
Johdinkoteloa lukuun ottamatta invertteriä ei saa avata.
Sähköasennuksia, -korjauksia ja -muutostöitä saavat tehdä vain sähköalan
ammattilaiset.
Jännitteistä järjestelmää ei saa työstää.
Hengenvaara invertterin korkeiden jännitteiden vuoksi.
Invertterissä on jäännösjännitettä laitteen sammuttamisen jälkeen. Varmuu-
den vuoksi invertterin on annettava purkautua 20 minuutin ajan.
Henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet, saavat työs-
kennellä invertterin parissa vain asianmukaisen opastuksen jälkeen ja jat-
kuvan valvonnan alaisena. Pidä lapset poissa invertterin luota.
Tee kaikki sähköliitännät (esim. johtimien päättäminen, sulakeasennuk-
set, PE-liitännät jne.) voimassa olevien määräysten mukaisesti. Kun in-
vertteriä käytetään virranlähteenä, noudata kaikkia voimassa olevia tur-
vallisuusmääräyksiä onnettomuusriskin minimoimiseksi.
Järjestelmät, joissa on inverttereitä, vaativat tyypillisesti muitakin oh-
jauslaitteita (esim. kytkimiä, erottimia) tai suojalaitteita (esim. sulakekat-
kaisijoita) voimassa olevista turvallisuussäännöistä riippuen.
6
VAARA
VAROITUS
