English (GB) Safety instructions
Original safety instructions
CONTENTS
Page
1. Symbols used in this document
2. Applications
The JP Booster PM 1 is suitable for pressure
boosting of fresh water in domestic water supply
systems.
3. System sizing
1. Symbols used in this document 4
2. Applications 4
3. System sizing 4
4. Electrical connection 5
5. Ejector valve 5
5.1 Ejector valve setting 5
6. Startup 6
6.1 Shaft seal run-in 6
7. Alarms 6
7.1 Dry running 6
7.2 Anti-cycling 6
7.3 Enabling and disabling the function 6
8. Fault finding 7
9. Disposal 8
Warning
Prior to installation, read this document
and the quick guide. Installation and
operation must comply with local
regulations and accepted codes of good
practice.
Warning
The use of this product requires
experience with and knowledge of the
product.
Persons with reduced physical, sensory or
mental capabilities must not use this
product, unless they are under supervision
or have been instructed in the use of the
product by a person responsible for their
safety.
Children must not use or play with this
product.
Warning
If these safety instructions are not
observed, it may result in personal injury.
Warning
If these instructions are not observed, it
may lead to electric shock with consequent
risk of serious personal injury or death.
Caution
If these safety instructions are not
observed, it may result in malfunction or
damage to the equipment.
Note
Notes or instructions that make the job
easier and ensure safe operation.
Warning
The system in which the product is
incorporated must be designed for the
maximum pump pressure.
Caution
The default setting will cause the pump not
to stop until the flow has ceased.
The pump will start when the pressure in
the system has fallen.

English (GB)
5
4. Electrical connection
Check that the supply voltage and frequency
correspond to the values stated on the nameplate.
5. Ejector valve
The ejector valve is supplied separate with the
pump.
Remove the plug (V), see fig. 1, and fit the ejector
valve into the hole.

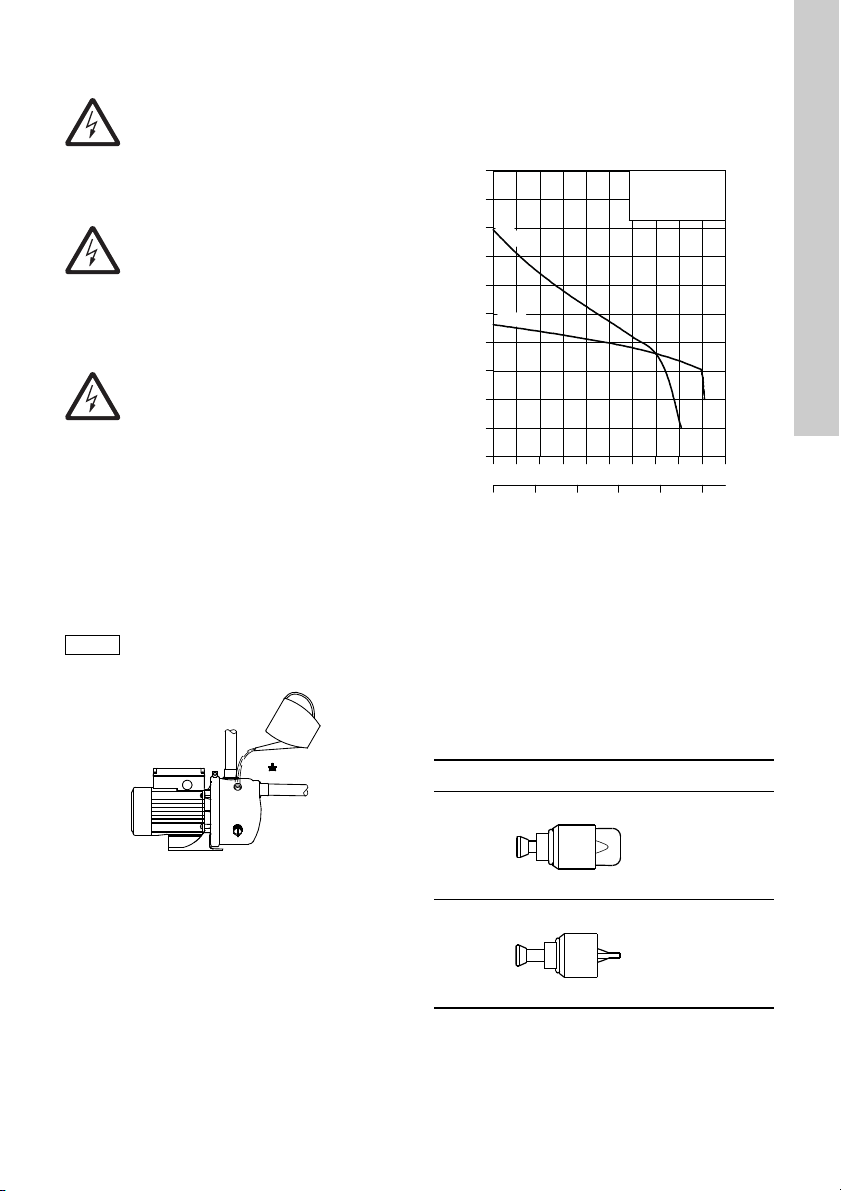

Fig. 1 Ejector valve
5.1 Ejector valve setting
The ejector valve in the plug hole (V) can be turned
to two positions. See fig. 3.
Figure 2shows an example of how the ejector valve
position may affect the QH curve.
Fig. 2 QH curve and ejector valve positions
Pos. 1
Turn the valve to the left (out).
Select pos. 1 when the suction pipe is empty and the
pump is to be primed.
Select also pos. 1 when a small quantity of water and
a high pressure are required.
Pos. 2
Turn the valve to the right (in).
Select pos. 2 when the pump has been primed, and
a large quantity of water and a low pressure are
required.
Fig. 3 Ejector valve positions
Warning
The electrical installation should be carried
out by an authorised person in accordance
with local regulations.
Warning
During electrical installation, make sure
that the power supply cannot be
accidentally switched on.
Warning
The unit must be connected to an external
mains switch with a minimum contact gap
of 3 mm in all poles.
As a precaution, the pump must be
connected to a socket with earth
connection.
We recommend to fit the permanent
installation with an earth leakage circuit
breaker (ELCB) with a tripping current ≤
30 mA.
Note
The O-ring must be fitted to the ejector
valve.
Tighten the valve using fingers only.
TM00 5495 4995
V
S
P
T
TM00 7474 1396
Pos. Ejector valve Direction
1Left
(out)
TM04 2299 2308
2Right
(in)
TM04 2300 2308
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 Q [m³/h]
0
5
10
15
20
25
30
35
40
45
H
[m]
0.00 0.25 0.50 0.75 1.00 Q [l/s]
JP 5
IS O 9906 Annex A
Pos.1
Pos.2

English (GB)
6
6. Startup
6.1 Shaft seal run-in
The seal faces are lubricated by the pumped liquid,
meaning that there may be a certain amount of
leakage from the shaft seal.
When the pump is started up for the first time, or
when a new shaft seal is installed, a certain run-in
period is required before the leakage is reduced to
an acceptable level. The time required for this
depends on the operating conditions, i.e. every time
the operating conditions change, a new run-in period
will be started.
Under normal conditions, the leaking liquid will
evaporate. As a result, no leakage will be detected.
7. Alarms
7.1 Dry running
7.2 Anti-cycling
7.3 Enabling and disabling the function
1. Press [Reset] for 3 seconds until "Power on"
starts flashing.
2. Select whether the function should be enabled or
disabled. Each time [Reset] is pressed, the unit
will change between enabled and disabled.
"Pump on" is off when the function is disabled.
"Pump on" is on when the function is enabled.
3. Press [Reset] for 3 seconds to return to
operation.
Caution
Do not start the pump until it has been
filled with liquid. See the quick guide.
Note
We recommend to fit a non-return valve on
the suction side of the pump.
Caution
If a dry-running alarm has been activated,
find the cause before the pump is restarted
in order to prevent damage to the pump.
Note
In case of a very small consumption, the
anti-cycling function may detect this as
cycling and stop the pump inadvertently. If
this occurs, the function can be disabled.

English (GB)
7
8. Fault finding
* Or contact the nearest Grundfos company or service workshop.
Warning
Before starting fault finding, switch off the
power supply. Make sure that the power
supply cannot be accidentally switched on.
Fault Cause Remedy
1. The green "Power
on" indicator light is
off.
a) The fuses in the electric installation
have burnt.
Replace the fuses. If the new fuses also
burn, check the electric installation.
b) The earth leakage circuit breaker
or the voltage-operated circuit
breaker has tripped.
Cut in the circuit breaker and check the
electric installation.
c) The PM unit is defective. Repair or replace the PM unit.
2. The green "Pump
on" indicator light is
on, but the pump
does not start.
a) The power supply to the pump is
disconnected after the PM unit.
Check the cable connections.
b) The motor protection of the pump
has tripped due to overload.
Check if the motor/pump is blocked.
Clean if necessary.
c) The pump is defective. Repair or replace the pump.*
d) The PM unit is defective. Repair or replace the PM unit.*
3. The pump does not
start when water is
consumed.
The "Pump on"
indicator light is off.
a) Too big difference in height
between the PM unit and the
tapping point.
Reposition the pump, or select a PM unit
with a higher start pressure.
b) The PM unit is defective. Repair or replace the PM unit.*
4. Frequent
starts/stops.
a) Leakage in the pipework. Check and repair the pipework.
b) Non-return valve of the PM unit is
leaking.
Clean or replace the non-return valve.
5. The pump does not
stop.
a) The PM unit is defective. Repair or replace the PM unit.
b) Non-return valve of the PM unit is
stuck in open position.
Clean or replace the non-return valve.
6. The red "Alarm"
indicator light is on.
a) Dry running. Check the water supply.
b) The power supply to the pump is
disconnected after the PM unit.
Check the cable connections.
c) The motor protection of the pump
has tripped due to overload.
Check if the motor/pump is blocked.
Clean if necessary.
d) The pump is defective. Repair or replace the pump.*
e) The PM unit is defective. Repair or replace the PM unit.*
7. The red "Alarm"
indicator light is
flashing.
a) Cycling. A tap has not been closed
entirely after use.
Check that all taps have been closed.
b) Cycling. The membrane is
defective.
Replace the membrane.
8. The motor cuts out
during operation.
a) The thermal switch in the motor
has tripped due to overheating.
The thermal switch will cut in
automatically when the motor has cooled
sufficiently.
If the problem still persists, check these
two possible causes:
• Impeller stuck.
Clean the pump.
• Motor defective.
Repair or replace the motor.*

English (GB)
8
9. Disposal
This product or parts of it must be disposed of in an
environmentally sound way:
1. Use the public or private waste collection service.
2. If this is not possible, contact the nearest
Grundfos company or service workshop.
Subject to alterations.

Български (BG)
9
Български (BG) Инструкции за безопасност
Превод на оригиналната английска версия
СЪДЪРЖАНИЕ
Стр.
1. Символи втози документ
2. Приложения
JP Booster PM 1 еподходящ за нагнетяване на
чиста вода вдомашни водоснабдителни системи.
3. Оразмеряване на системата
1. Символи втози документ 9
2. Приложения 9
3. Оразмеряване на системата 9
4. Електрическо свързване 10
5. Ежекторен вентил 10
5.1 Настройка на ежекторния вентил 10
6. Пуск 11
6.1 Разработване на уплътнението на вала 11
7. Алармени сигнали 11
7.1 Работа на "сухо"11
7.2 Антициклична функция 11
7.3 Активиране идеактивиране на
функцията 11
8. Откриване на повреди 12
9. Отстраняване на отпадъци 13
Предупреждение
Преди монтаж, прочетете този документ
икраткото ръководство. Монтажът и
експлоатацията трябва да съответстват
на местните разпоредби и
общоприетите правила на добрата
инженерна практика.
Предупреждение
Използването на този продукт изисква
познанеие иопитв работата стози
продукт.
Хора снамалени физически, осезателни
или умствени способности не трябва да
използват този продукт, ако не са под
наблюдение или не са инструктирани
относно използването на продукта от
човека, отговорен за тяхната
безопсаност.
Не се разрешава употребата на този
продукт или играта снегоот деца.
Предупреждение
Ако тези инструкции за безопасност не
се спазват, това може да доведе до
наранявания.
Предупреждение
Неспазването на тези инструкции може
да доведе до токов удар, който да
причини сериозно физическо
нараняване или смърт.
Внимание
Неспазването на тези инструкции за
безопасност може да доведе до
неизправност или повреда на
оборудването.
Указание
Бележки иинструкции, които улесняват
работата иосигуряват безопасна
работа.
Предупреждение
Системата вкоято се вгражда помпата,
трябва бъде проектирана съгласно
максималния напор на помпата.
Внимание
Снастройките по подразбиране,
помпата няма да спре докато
консумацията на вода не престане.
Помпата ще стартира, когато налягането
всистемата падне.

Български (BG)
10
4. Електрическо свързване
Проверете дали захранващото напрежение и
честота съответстват на стойностите, описани на
табелата сданни.
5. Ежекторен вентил
Ежекторният вентил се доставя отделно от
помпата.
Свалете пробката (V), вижте фиг. 1, имонтирайте
ежекторния вентил към отвора.
Фиг. 1 Ежекторен вентил
5.1 Настройка на ежекторния вентил
Ежекторният вентил вотвора на пробката (V)
може да бъде завъртян вдве позиции.
Вижте фиг. 3.
Фигура 2показва пример как различните позиции
на ежекторния вентил могат да променят QH
кривата на помпата
Фиг. 2 QH крива ипозиции на ежекторния
вентил
Поз. 1
Завъртете вентила наляво (навън).
Изберете поз. 1, когато смукателната тръба е
празна ипомпата трябва да се напълни.
Също така изберете поз. 1, когато енеобходимо
малко количество вода ивисоко налягане.
Поз. 2
Завъртете вентила надясно (навътре).
Изберете поз. 2, когато помпата енапълнена ие
необходимо голямо количество вода иниско
налягане.
Фиг. 3 Позиции на ежекторния вентил
Предупреждение
Електрическото свързване трябва да се
извърши от упълномощен
електротехник всъответствие с
местните разпоредби.
Предупреждение
По време на електрическия монтаж, се
уверете, че захранването не може да
бъде включено случайно.
Предупреждение
Помпеният модул трябва да бъде
свързан към външен превключвател на
захранването сминимално разстояние
между контактите 3 mm за всички
полюси.
Като предпазна мярка, помпата трябва
да бъде свързана към заземен
електрически контакт.
Ние препоръчваме постоянният монтаж
да се изпълни сдефектно-токова
защита (ELCB) сток на изключване ≤
30 mA.
Указание
O-пръстенът трябва да емонтиран към
ежекторния вентил.
Затегнете вентила само на ръка.
TM00 5495 4995
V
S
P
T
TM00 7474 1396
Поз.Ежекторен
вентил Посока
1Ляво
(навън)
TM04 2299 2308
2Дясно
(навътре)
TM04 2300 2308
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 Q [m³/h]
0
5
10
15
20
25
30
35
40
45
H
[m]
0.00 0.25 0.50 0.75 1.00 Q [l/s]
JP 5
IS O 9906 Annex A
Pos.1
Pos.2

Български (BG)
11
6. Пуск
6.1 Разработване на уплътнението на
вала
Повърхностите на механичното уплътнение се
смазват от самата работна течност, което озачава
че евъзможно да има лек теч от уплътнението.
Когато помпата се пусне за пръв път, или когато е
монтирано ново уплътнение на вала, енеобходим
известен период на работа преди теча да
достигне до обичайното ниво. Времето,
необходимо за това, зависи от работните
условия, т.е. всеки път когато работните условия
се променят, ще се промени ипериода на
разработване.
При нормални услония, изтичащата течност ще
се изпари. Врезултат на това, течове няма да
бъдат отчетени.
7. Алармени сигнали
7.1 Работа на "сухо"
7.2 Антициклична функция
7.3 Активиране идеактивиране на
функцията
1. Задръжте бутона [Reset] натиснат за
3секунди, докато индикаторът "Power on"
започне да мига.
2. Изберете дали да активирате или
деактивирате функцията. Всяко натискане на
[Reset] ще превключва между активиране и
дактивиране на функцията.
Индикаторът "Pump on" еизгаснал, когато
функцията едеактивирана.
Индикаторът "Pump on" свети, когато
функцията еактивирана.
3. Задръжте бутона [Reset] натиснат за
3секунди, за да възстановите режима на
работа.
Внимание
Не стартирайте помпата, преди помпата
да енапълнена стечност. Вижте
краткото ръководство.
Указание
Препоръчваме Ви да монтирате
възвратна клапа на смукателната страна
на помпата.
Внимание
Ако се активира алармен сигнал за
работа "на сухо", причината за това
трябва да бъде отстранена, преди
помпата да бъде стартирана отново, за
да се избегне повреда на помпата.
Указание
Антицикличната функция може да
разпознае ниската консумация като
цикличност ида спре помпата. Втози
случай функцията може да бъде
деактивирана.

Български (BG)
12
8. Откриване на повреди
Предупреждение
Преди да започнете с
идентифицирането на неизправностите,
изключете захранването. Трябва да е
сигурно, че захранването не може да
бъде включено случайно.
Неизправност Причина Отстраняване
1. Зеленият светлинен
индикатор "Power
on" еизгаснал.
a) Електрическите
предпазители са изгоряли.Сменете електрическите предпазители. Ако новите предпазители също изгорят,
проверете електрическата инсталация.
b) Дефектно-токовата защита
или напреженовия
прекъсвач еизключил.
Включете прекъсвача ипроверете
електрическата инсталация.
c) PM модулът едефектен.Поправете или заменете PM модула.
2. Зеленият светлинен
индикатор "Pump on"
свети, но помпата не
стартира.
a) Ел. захранването на
помпата епрекъснато след
PM модула.
Проверете кабелните връзки.
b) Защитата на двигателя на
помпата еизключила
поради претоварване.
Проверете дали двигателят или помпата
не са блокирали. Почистете при
необходимост.
c) Дефектирала епомпата.Поправете или заменете помпата.*
d) PM модулът едефектен.Поправете или заменете PM модула.*
3. Помпата не стартира
при консумация на
вода. Индикаторът
"Pump on" е
изгаснал.
a) Прекалено голяма височина
между PM модулът и
точката на потребление.
Променете позицията на помпата, или
изберете PM модул спо-високо пусково
налягане.
b) PM модулът едефектен.Поправете или заменете PM модула.*
4. Често
стартиране/спиране.
a) Утечки по тръбопровода.Проверете ипоправете тръбопровода.
b) Възвратният клапан на PM
модула тече.Почистете или сменете възвратния клапан.
5. Помпата не спира.a)PMмодулът едефектен.Поправете или заменете PM модула.
b) Възвратният клапан на PM
модула еблокирал в
отворена позиция.
Почистете или сменете възвратния
клапан.
6. Червеният
светлинен индикатор
"Alarm" свети.
a) Работа "на сухо". Проверете водозахранването.
b) Ел. захранването на
помпата епрекъснато след
PM модула.
Проверете кабелните връзки.
c) Защитата на двигателя на
помпата еизключила
поради претоварване.
Проверете дали двигателят или помпата
не са блокирали. Почистете при
необходимост.
d) Дефектирала епомпата.Поправете или заменете помпата.*
e) PM модулът едефектен.Поправете или заменете PM модула.*
7. Червеният
светлинен индикатор
"Alarm" мига.
a) Цикличност. Един от
крановете (точките на
потребление) не езатворен
докрай след употреба.
Проверете дали всички кранове
(точки на потребление) са затворени.
b) Цикличност. Мембраната е
повредена.Подменете мембраната.

Български (BG)
13
*Или се свържете снай-близкото представителство или сервиз на Grundfos.
9. Отстраняване на отпадъци
Отстраняването на този продукт или части от
него, като отпадък, трябва да се извърши по един
от следните начини, събразени секологичните
разпоредби:
1. Използвайте местната държавна или частна
служба по събиране на отпадъците.
2. Ако това не евъзможно, свържете
се с найблизкият офис или сервиз на
Grundfos.
Фирмата си запазва правото на технически
промени.
8. Двигателят изключва
по време на работа.
a) Термичният прекъсвач в
двигателя еизключил
поради прегряване.
Термичният прекъсвач ще включи
автоматично, когато двигателят се
охлади достатъчно.
Ако проблемът продължава да
съществува, проверете следните две
причини:
•Блокирало работно колело.
Почистете помпата.
•Двигателят еповреден.
Поправете или сменете двигателя.*
Неизправност Причина Отстраняване

Čeština (CZ)
14
Čeština (CZ) Bezpečnostní pokyny
Překlad originální anglické verze
OBSAH
Strana
1. Symboly použité v tomto návodu
2. Použití
Vodárna JP Booster PM 1 je vhodná pro zvyšování
tlaku pitné vody v domácích soustavách dodávky
vody.
3. Dimenzování soustavy
1. Symboly použité v tomto návodu 14
2. Použití 14
3. Dimenzování soustavy 14
4. Elektrická přípojka 15
5. Ejektorový ventil 15
5.1 Nastavení ejektorového ventilu 15
6. Spuštění 16
6.1 Záběh hřídelové ucpávky 16
7. Alarmy 16
7.1 Provoz nasucho 16
7.2 Anticyklace 16
7.3 Aktivace a deaktivace funkce 16
8. Přehled poruch 17
9. Likvidace výrobku 18
Varování
Před instalací si přečtěte tento dokument
a rychlý návod. Instalaci a provoz
provádějte rovněž v souladu s místními
předpisy a se zásadami zavedené
osvědčené praxe.
Varování
Použití tohoto výrobku vyžaduje
zkušenosti a znalosti výrobku.
Osobám s omezenou fyzickou nebo
duševní způsobilostí je zakázáno používat
výrobek, výjimkou může být tato osoba,
která je pod dohledem osoby zodpovědné
za bezpečnost a byla řádněvyškolená na
obsluhu tohoto výrobku.
Děti nesmí obsluhovat, ani hrát si s tímto
výrobkem.
Varování
Bezpečnostní pokyny uvedené v tomto
montážním a provozním návodu, jejichž
nedodržení může způsobit ohrožení osob.
Varování
Jestliže tyto instrukce nebudou dodrženy,
může to vést k úrazu elektrickým proudem
a z toho vyplývajícím vážným zraněním
nebo úmrtím.
Pozor
Pokud nebudou tyto bezpečnostní pokyny
dodrženy, mohlo by dojít k poruše nebo
poškození zařízení.
Pokyn
Doporučení nebo pokyny, které mají
usnadnit práci a zajišťovat bezpečný
provoz.
Varování
Soustava, ve které je výrobek začleněn,
musí být konstruována na maximální tlak
čerpadla.
Pozor
V původním nastavení způsobí to, že se
čerpadlo nezastaví, dokud trvá průtok.
Jakmile tlak klesne, naběhne čerpadlo
znovu do provozu.

Čeština (CZ)
15
4. Elektrická přípojka
Zkontrolujte, zda napájecí napětí a frekvence
odpovídají hodnotám uvedeným na typovém štítku.
5. Ejektorový ventil
Ejektorový ventil se dodává s čerpadlem
samostatně.
Z tělesa čerpadla sejmout výpustnou zátku (V),
viz obr. 1a ejektorový ventil našroubovat do otvoru.
Obr. 1 Ejektorový ventil
5.1 Nastavení ejektorového ventilu
Ejektorový ventil v uzávěru (V) se může otáčet ve
dvou polohách. Viz obr. 3.
Obrázek 2ukazuje příklad toho, jak ejektorový ventil
může ovlivnit QH křivku.
Obr. 2 QH křivka a polohy ejektorového ventilu
Pol. 1
Ventil otočit doleva (směrem ven).
Pozice 1 se volí v případě, kdy je sací potrubí
prázdné a čerpadlo má nasávat.
Pozice 1 se zvolí i v tom případě, kdy se vyžaduje
menší dopravní množství a vyšší tlak.
Pol. 2
Ventil otočit doprava (směrem dovnitř).
Pozici 2 zvolte v případě, kdy je čerpadlo zavodněno
a je vyžadován velký průtok a nízký tlak.
Obr. 3 Polohy ejektorového ventilu
Varování
Elektrická instalace by měla být provedena
autorizovaným elektrikářem v souladu
s místními předpisy.
Varování
Ujistěte se, že napájecí napětí nemůže být
náhodnězapnuto během elektrické
instalace.
Varování
Spínací jednotka musí být připojena na
externí síťový vypínačs minimální
kontaktní mezerou 3 mm ve všech pólech.
Z bezpečnostních důvodůmusí být
čerpadlo připojeno k uzemněné zásuvce.
Doporučujeme provést trvalou instalaci
s ochranným jističem (ELCB) s vypínacím
proudem ≤30 mA.
Pokyn
O-kroužek musí být namontován na
ejektorový ventil.
Ventil utáhnout pouze pomocí prstů.
TM00 5495 4995
V
S
P
T
TM00 7474 1396
Pol. Ejektorový ventil Směr
1Vlevo
(vně)
TM04 2299 2308
2Správně
(uvnitř)
TM04 2300 2308
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 Q [m³/h]
0
5
10
15
20
25
30
35
40
45
H
[m]
0.00 0.25 0.50 0.75 1.00 Q [l/s]
JP 5
IS O 9906 Annex A
Pos.1
Pos.2

Čeština (CZ)
16
6. Spuštění
6.1 Záběh hřídelové ucpávky
Styčné plochy ucpávek jsou mazány čerpanou
kapalinou, což znamená, že tam může být určité
množství úniku z hřídelové ucpávky.
Je-li čerpadlo uvedeno do provozu poprvé, nebo
když je nainstalována nová ucpávka, je potřeba
určitá doba, než je únik z ucpávky snížen na
přijatelnou úroveň. Doba potřebná pro to, záleží na
provozních podmínkách, tj. pokaždé, když se
provozní podmínky změní, bude iniciováno nové
období záběhu.
Za normálních podmínek se unikající kapalina bude
vypařovat. Výsledkem bude, že nebude zaznamenán
žádný únik.
7. Alarmy
7.1 Provoz nasucho
7.2 Anticyklace
7.3 Aktivace a deaktivace funkce
1. Stiskněte tlačítko [Reset] na 3 sekundy, dokud
signálka "Power on (napájení zapnuto)" nezačne
blikat.
2. Zvolte, zda funkce bude aktivována nebo
deaktivována. Každým stlačením tlačítka [Reset]
zvolíte mezi aktivovaným nebo deaktivovaným.
Signálka "Pump on" (čerpadlo zapnuto) nesvítí,
pokud je zvolena funkce deaktivováno.
Signálka "Pump on" svítí, když je funkce
aktivována.
3. Stisknutím tlačítka [Reset] na 3 sekundy se
vrátíte do režimu provoz.
Pozor
Čerpadlo nezapínejte, dokud nebude
naplněno čerpanou kapalinou. Viz rychlý
průvodce.
Pokyn
Doporučujeme umístit zpětný ventil na sací
straněčerpadla.
Pozor
Jestliže byl aktivován alarm provozu
čerpadla nasucho, měla by být nalezena
příčina před novým spuštěním k zamezení
poškození čerpadla.
Pokyn
V případěvelmi malé spotřeby může
anticyklovací funkce toto vyhodnotit jako
cyklování a nechtěněvypne čerpadlo.
Jestliže nastane tato situace, funkce může
být deaktivována.

Čeština (CZ)
17
8. Přehled poruch
* Nebo se obraťte na nejbližší pobočku Grundfos nebo servisní dílnu.
Varování
Ještěnež začnete hledat poruchu, vypněte
přívod elektrické energie. Ujistěte se, že
napájecí napětí nemůže být náhodně
zapnuto.
Porucha Příčina Odstranění
1. Zelená signálka
"Power on"
nesvítí.
a) Pojistky v elektrické instalaci
jsou spálené.
Vyměňte pojistky. Jestliže se spálí také nové
pojistky, zkontrolujte elektrickou instalaci.
b) Proudový chráničnebo
napěťový chráničvypnul.
Zapněte jističa zkontrolujte elektrickou
instalaci.
c) Jednotka PM je vadná. Opravte nebo vyměňte jednotku PM.
2. Zelená signálka
"Pump on" svítí,
ale čerpadlo se
nerozběhlo.
a) Napájecí napětí na čerpadlo
je odpojeno za jednotkou PM.
Zkontrolujte připojení kabelů.
b) Motorová ochrana čerpadla
vypnula v důsledku přetížení.
Zkontrolujte, zda motor/čerpadlo není
blokováno. V případěpotřeby vyčistěte.
c) Čerpadlo je vadné. Opravte nebo vyměňte čerpadlo.*
d) Jednotka PM je vadná. Opravte nebo vyměňte jednotku PM.*
3. Čerpadlo
nezapíná, když je
voda vyčerpána.
Světelná signálka
"Pump on" nesvítí.
a) Příliš velký výškový rozdíl
mezi jednotkou PM
a odběrným místem.
Přemístěte čerpadlo, nebo zvolte jednotku PM
s vyšším zapínacím tlakem.
b) Jednotka PM je vadná. Opravte nebo vyměňte jednotku PM.*
4. Časté
zapnutí/vypnutí.
a) Netěsnost v potrubí. Zkontrolujte a opravte potrubí.
b) Zpětný ventil jednotky PM je
netěsný.
Vyčistěte nebo vyměňte zpětný ventil.
5. Čerpadlo
nevypíná.
a) Jednotka PM je vadná. Opravte nebo vyměňte jednotku PM.
b) Zpětný ventil jednotky PM je
blokován v otevřené poloze.
Vyčistěte nebo vyměňte zpětný ventil.
6. Červená signálka
"Alarm" svítí.
a) Provoz čerpadla nasucho. Zkontrolujte dodávku vody.
b) Napájecí napětí na čerpadlo
je odpojeno za jednotkou PM.
Zkontrolujte připojení kabelů.
c) Motorová ochrana čerpadla
vypnula v důsledku přetížení.
Zkontrolujte, zda motor/čerpadlo není
blokováno. V případěpotřeby vyčistěte.
d) Čerpadlo je vadné. Opravte nebo vyměňte čerpadlo.*
e) Jednotka PM je vadná. Opravte nebo vyměňte jednotku PM.*
7. Červenká signálka
"Alarm" bliká.
a) Cyklování Odběrný kohout
nebyl dostatečněuzavřen po
použití.
Zkontrolujte, zda jsou všechny odběrné
kohouty zavřeny.
b) Cyklování Membrána je
vadná.
Vyměňte membránu.
8. Motor se během
provozu vypne.
a) Termospínačv motoru vypnul
v důsledku přehřátí.
Termospínačse automaticky zapne, jakmile se
motor dostatečněochladí.
Pokud problém přetrvává, zkontrolujte tyto dvě
možné příčiny:
• Zablokované oběžné kolo.
Vyčistěte čerpadlo.
• Vadný motor.
Opravte, popř. vyměňte motor.*

Čeština (CZ)
18
9. Likvidace výrobku
Tento výrobek nebo jeho části musí být po skončení
doby jeho životnosti ekologicky zlikvidovány:
1. Využijte služeb místní veřejné či soukromé
organizace, zabývající se sběrem a zpracováním
odpadů.
2. Pokud taková organizace ve vaší lokalitě
neexistuje, kontaktujte nejbližší pobočku
Grundfos nebo servisní středisko.
Technické změny vyhrazeny.

Deutsch (DE)
19
Deutsch (DE) Sicherheitshinweise
Übersetzung des englischen Originaldokuments
INHALTSVERZEICHNIS
Seite
1. Verwendete Symbole
2. Verwendungszweck
Das Hauswasserwerk JP Booster PM1 ist für die
Druckerhöhung von Frischwasser in häuslichen
Wasserversorgungssystemen bestimmt.
3. Systemauslegung
1. Verwendete Symbole 19
2. Verwendungszweck 19
3. Systemauslegung 19
4. Elektrischer Anschluss 20
5. Ejektorventil 20
5.1 Einstellen des Ejektorventils 20
6. Inbetriebnahme 21
6.1 Einlaufphase der Gleitringdichtung 21
7. Alarmmeldungen 21
7.1 Trockenlauf 21
7.2 Schaltspielbegrenzung 21
7.3 Aktivieren und Deaktivieren der Funktion
"Schaltspielbegrenzung" 21
8. Störungsübersicht 22
9. Entsorgung 23
Warnung
Vor der Installation sind die vorliegende
Betriebsanleitung und die Kurzanleitung
sorgfältig durchzulesen. Die Installation
und der Betrieb müssen nach den örtlichen
Vorschriften und den Regeln der Technik
erfolgen.
Warnung
Die Benutzung dieses Produktes erfordert
Erfahrung und Wissen über das Produkt.
Personen, die in ihren körperlichen, geisti-
gen oder sensorischen Fähigkeiten einge-
schränkt sind, dürfen dieses Produkt nur
benutzen, wenn sie unter Aufsicht sind,
oder wenn sie von einer für ihre Sicherheit
verantwortlichen Person im Gebrauch des
Produktes unterwiesen worden sind.
Kinder dürfen dieses Produkt nicht benut-
zen oder damit spielen.
Warnung
Die Nichtbeachtung dieser Sicherheitshin-
weise kann zu Personenschäden führen.
Warnung
Die Nichtbeachtung dieser Sicherheitshin-
weise kann zum elektrischen Schlag füh-
ren, der schwere Personenschäden oder
den Tod zur Folge haben kann.
Achtung
Die Nichtbeachtung dieser Sicherheitshin-
weise kann Fehlfunktionen oder Sach-
schäden zur Folge haben.
Hinweis
Hinweise oder Anweisungen, die die Arbeit
erleichtern und einen sicheren Betrieb
gewährleisten.
Warnung
Das System, in das Produkt eingebaut
wird, ist auf den maximalen
Förderdruck auszulegen.
Achtung
In der Standardeinstellung schaltet die
Pumpe erst ab, wenn kein Wasser mehr
entnommen wird.
Sinkt der Druck im System, schaltet die
Pumpe wieder ein.

Deutsch (DE)
20
4. Elektrischer Anschluss
Es ist unbedingt darauf zu achten, dass die auf dem
Typenschild angegebene Spannung und Frequenz
mit der vorhandenen Netzversorgung überein-
stimmen.
5. Ejektorventil
Das Ejektorventil wird lose mit der Pumpe mitgelie-
fert.
Zur Montage des Ejektorventils den Entleerungs-
stopfen (V), siehe Abb. 1, entfernen und das Ejektor-
ventil in die Öffnung einschrauben.
Abb. 1 Ejektorventil
5.1 Einstellen des Ejektorventils
Das in die Stopfenöffnung (V) eingeschraubte
Ejektorventil verfügt über zwei Einstellpositionen.
Die Einstellung erfolgt durch Drehen nach links oder
nach rechts. Siehe Abb. 3.
Abb. 2zeigt anhand eines Beispiels, welchen
Einfluss die Einstellung des Ejektorventils auf die
QH-Kennlinie hat.
Abb. 2 QH-Kennlinie in Abhängigkeit der
Einstellposition des Ejektorventils
Position "1"
Das Ejektorventil nach links drehen (herausdrehen).
Die Position "1" ist zu wählen, wenn die Saugleitung
leer ist und die Pumpe ansaugen soll.
Die Position "1" ist auch zu wählen, wenn eine kleine
Wassermenge und ein hoher Druck benötigt werden.
Position "2"
Das Ejektorventil nach rechts drehen (hineindrehen).
Die Position "2" ist zu wählen, wenn der Ansaugvor-
gang beendet ist und eine große Wassermenge und
ein geringer Druck benötigt werden.
Abb. 3 Einstellpositionen des Ejektorventils
Warnung
Der elektrische Anschluss ist von einer
Elektro-Fachkraft in Übereinstimmung mit
den örtlichen Vorschriften des Energiever-
sorgungsunternehmens bzw. VDE vorzu-
nehmen.
Warnung
Während der elektrischen Anschluss-
arbeiten muss sichergestellt sein, dass die
Spannungsversorgung nicht versehentlich
eingeschaltet werden kann.
Warnung
Das Pumpensystem ist an einen externen
Netzschalter mit einer allpoligen Kontakt-
öffnungsweite von mindestens 3 mm an
allen Polen anzuschließen.
Aus Sicherheitsgründen ist die Pumpe
ausschließlich an eine geerdete Steckdose
anzuschließen.
Bei einer Festinstallation wird empfohlen,
die elektrische Installation mit einem
FI-Schutzschalter mit einem Auslösestrom
von 30 mA auszurüsten.
Hinweis
Zuvor muss jedoch der O-Ring am Ejektor-
ventil eingesetzt werden.
Das Ejektorventil nur handfest
anziehen.
TM00 5495 4995
V
S
P
T
TM00 7474 1396
Position Ejektorventil Drehrichtung
1links
(heraus)
TM04 2299 2308
2rechts
(hinein)
TM04 2300 2308
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 Q [m³/h]
0
5
10
15
20
25
30
35
40
45
H
[m]
0.00 0.25 0.50 0.75 1.00 Q [l/s]
JP 5
IS O 9906 Annex A
Pos.1
Pos.2
