Grundig DVD-P 7000 User manual

DVD Service Manual
DVD-P 7000
GMK3400
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000001
NUR FÜR INTERNEN GEBRAUCH
FOR INTERNAL USE ONLY
Materialnummer/Part Number 720105413500
Änderungen vorbehalten/Subject to alteration • Printed in Germany …
H-S41 • 0205 • 8002/8012 oUKIRL, 8003/8013 oD, 8005/8015
http://www.grundig.com

1 - 2
GRUNDIG Service DVD-P 7000
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Material-
nummer 720108000001, sowie zusätzlich die eventu-
ell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.
Table of Contents
Page
General Section .................................. 1-2…1-16
General Notes .............................................................................. 1-2
Technical Data ............................................................................. 1-3
Software Upgrade ........................................................................ 1-3
Service Hints ................................................................................ 1-4
Operating Hints .......................................................................... 1-11
Layout of PCBs and
Circuit Diagrams ................................ 2-1…2-20
Power Supply Board .................................................................... 2-1
Main Board ................................................................................... 2-4
– Processor ................................................................................. 2-6
– Memory .................................................................................... 2-7
– Audio ........................................................................................ 2-8
– AV Connections ....................................................................... 2-9
– DVD Frontend ........................................................................ 2-10
– Motor Control ......................................................................... 2-11
– IR Receiver / LED Control ...................................................... 2-12
– Display Connections .............................................................. 2-13
Keyboard .................................................................................... 2-14
Tuner (Option) ............................................................................ 2-14
Display Board ............................................................................. 2-15
– Power Supply ......................................................................... 2-15
– Video Processor ..................................................................... 2-16
– Display Driver ......................................................................... 2-17
Oscillograms .............................................................................. 2-18
IC Block Diagrams ..................................................................... 2-20
Exploded Views
and Spare Parts List ............................ 3-1…3-6
Inhaltsverzeichnis
Seite
Allgemeiner Teil ................................. 1-2…1-16
Allgemeine Hinweise .................................................................... 1-2
Technische Daten ........................................................................ 1-3
Software-Upgrade ........................................................................ 1-3
Servicehinweise ........................................................................... 1-4
Bedienhinweise ............................................................................ 1-6
Platinenabbildungen und
Schaltpläne ......................................... 2-1…2-20
Netzteilplatte ................................................................................ 2-1
Hauptplatte ................................................................................... 2-4
– Prozessor ................................................................................. 2-6
– Speicher ................................................................................... 2-7
– Audio ........................................................................................ 2-8
– AV-Anschlüsse ......................................................................... 2-9
– DVD-Frontend ........................................................................ 2-10
– Motorsteuerung ...................................................................... 2-11
– IR-Empfänger / LED-Steuerung ............................................. 2-12
– Display-Verbindungen ............................................................ 2-13
Keyboard.................................................................................... 2-14
Tuner (Option) ............................................................................ 2-14
Displayplatte .............................................................................. 2-15
– Netzteil ................................................................................... 2-15
– Video-Prozessor ..................................................................... 2-16
– Display-Treiber ....................................................................... 2-17
Oszillogramme ........................................................................... 2-18
IC-Blockschaltpläne ................................................................... 2-20
Explosionszeichnungen
und Ersatzteilliste ................................ 3-1…3-6
General Section
General Notes
Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations
Wiring
Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.
Carrying out Measurements
When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. If the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.
Measured Values and Oscillograms
The measured values given in the circuit diagrams and oscillograms
are approximates!
Allgemeiner Teil
Allgemeine Hinweise
Vor dem Öffnen des Gehäuses den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten
Leitungsverlegung
Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.
Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder
in den werkseitigen Zustand zu versetzen um evtl. spätere Ausfälle
oder Störungen zu vermeiden.
Durchführen von Messungen
Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastköpfe mit 10:1 - Teiler verwenden. Außerdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
über das Messobjekt können Bauteile beschädigt werden.
Messwerte und Oszillogramme
Bei den in den Schaltplänen und Oszillogrammen angegebenen
Messwerten handelt es sich um Näherungswerte!

1 - 3
GRUNDIG Service DVD-P 7000
Technische Daten
Netzspannung: .............100-240V~, 50/60Hz Adapter (12V, 1,25A)
Akku: ................................................ 2,7HR NiMH, 7,2V / 3800mAh
Leistungsaufnahme: .............................................................. ≤15W
Umgebungstemperatur: .......................................+10°C bis +35°C
LCD-Bildschirm: ................................................ 7” Aktiv-Matrix TFT
Auflösung .........................................................................1440 x 234
Leuchtdichte ....................................................................... 350cd/m2
Kontrastverhältnis .................................................................. 350 : 1
Displayträgheit ..................................................... Tr 15ms / Tf 25ms
Wiedergabe-Norm:
– PAL ..................................................................... 50Hz, 625 Zeilen
– NTSC .................................................................. 60Hz, 525 Zeilen
Bildformat: ......................................................................... 4:3, 16:9
Wiedergabe-System: ............... DVD-Video, Video-CD 1.1 und 2.0,
MP3-CD, Audio-CD (CD-DA)
CD-R, CD-RW, CD-ROM (MP3, Bilddaten – Kodak/JPEG Picture CD)
Laser: ...................................................................... Halbleiter-Laser
– Wellenlänge für DVD .......................................................... 650nm
– Wellenlänge für CD ............................................................ 780nm
Audio Format:
– Digital: ................................................ MPEG2/Dolby Digital, PCM
– Analog: ............................................... Stereoton, Dolby Pro Logic
Audio-Signal Analog:
– DVD ....................................................... 48/96kHz 4Hz-22/44kHz
– Video-CD ................................................. 44,1kHz 4Hz-20kHz
– Audio-CD ................................................. 44,1kHz 4Hz-20kHz
– Rauschabstand (bei 1kHz) .................................................. ≤65dB
– Dynamik (bei 1kHz) ............................................................. ≤85dB
Abmessungen B x H x T: ................................ 212 x 29,8 x 158mm
Gewicht: ................................................................................... 750g
Software-Upgrade
– Neue Software auf eine CD brennen.
– CD im DVD-Recorder einlegen und Hinweise am Bildschirm des
Fernsehgerätes beachten.
Achtung: Während des Updates keine Tasten drücken oder die
Spannungsversorgung unterbrechen, da sonst der U301 auf der
Hauptplatte zerstört werden kann.
Gewährleistung
Wir weisen ausdrücklich darauf hin, dass nur von GRUNDIG freigege-
bene System-Software zulässig ist. Wurde als Fehlerursache festge-
stellt, dass eine aus nicht legitimierten Quellen gleich welcher Herkunft
stammende oder eine veränderte System-Software in die Geräte
geladen wurde, so ist dies ein Fremdeingriff. Ein Fremdeingriff führt
zumErlöschenjeglicherGewährleistungsansprüche.GRUNDIGmuss
daher alle aus diesen Gründen resultierenden Kostenerstattungen
generellablehnen. Instandsetzungskosten,auch innerhalbder Gewähr-
leistungszeit, gehen in diesen Fällen zu Lasten des Händlers bzw. des
Endkunden.
Technical Data
Mains voltage: .............. 100-240V~, 50/60Hz adapter (12V, 1.25A)
Accu: ................................................ 2.7HR NiMH, 7.2V / 3800mAh
Power consumption: ............................................................. ≤15W
Ambient temperature: ............................................ +10°C to +35°C
LCD-Bildschirm: ................................................ 7” activ matrix TFT
Resolution ........................................................................1440 x 234
Brightness .......................................................................... 350cd/m2
Contrast ratio ......................................................................... 350 : 1
Response time ..................................................... Tr 15ms / Tf 25ms
Playback standard:
– PAL ........................................................................ 50Hz, 625 lines
– NTSC ..................................................................... 60Hz, 525 lines
Picture format: .................................................................. 4:3, 16:9
Playback system: ..................... DVD-Video, Video-CD 1.1 and 2.0,
MP3-CD, Audio-CD (CD-DA)
CD-R, CD-RW, CD-ROM (MP3, picture data – Kodak/JPEG picture CD)
Laser: ............................................................... Semiconductor laser
– Wavelength for DVD .......................................................... 650nm
– Wavelength for CD ............................................................. 780nm
Audio format:
– Digital: ................................................ MPEG2/Dolby Digital, PCM
– Analogue: ......................................Stereo sound, Dolby Pro Logic
Audio Signal Analogue:
– DVD....................................................... 48/96kHz 4Hz-22/44kHz
– Video-CD ................................................. 44.1kHz 4Hz-20kHz
– Audio-CD ................................................. 44.1kHz 4Hz-20kHz
– Signal-to-noise ratio (at 1kHz) ............................................. ≤65dB
– Dynamic (at 1kHz) ............................................................... ≤85dB
Dimensions W x H x L: .................................... 212 x 29.8 x 158mm
Weight: ..................................................................................... 750g
Software Upgrade
– Burn the new software on a CD.
– Insert the upgrade CD and observe the hints on the screen of the TV
set.
Attention: Don't press any keys and without power interruption
while software upgrading, otherwise, the U301 of the main board
may be destroyed.
Warranty / costs
We expressly point out that only operating software authorized by
GRUNDIG is allowed. If a failure is caused by an operating software
which has been downloaded from not authorized sources, indepen-
dent of its origin, or by a modified software, this represents an outside
interference. An outside interference leads to the expiration of any
warranty claims. For this reason, GRUNDIG is obliged to generally
refuse any payment due to such infringements. In such cases, the
repair costs are at the charge of the retailer or the final customer, even
within the period of warranty.

1 - 4
GRUNDIG Service DVD-P 7000
Servicehinweise / Service Hints
Display: @
Hinweis: Display-Rückwand in Pfeilrichtung schieben
Note: Slide the display back cover in direction of arrow
Gehäuseunterteil / Bottom of the cabinet: &

1 - 5
GRUNDIG Service DVD-P 7000
Schutzlötstellen
Die Lasereinheit ist sehr empfindlich gegen stati-
sche Aufladungen (MOS-Bauteile)!
Schließen Sie deshalb die Flexprintleitung zur
Lasereinheit vor dem Lösen der Steck-
verbindung mit einer Büroklammer kurz oder
bringen Sie die Schutzlötstellen an.

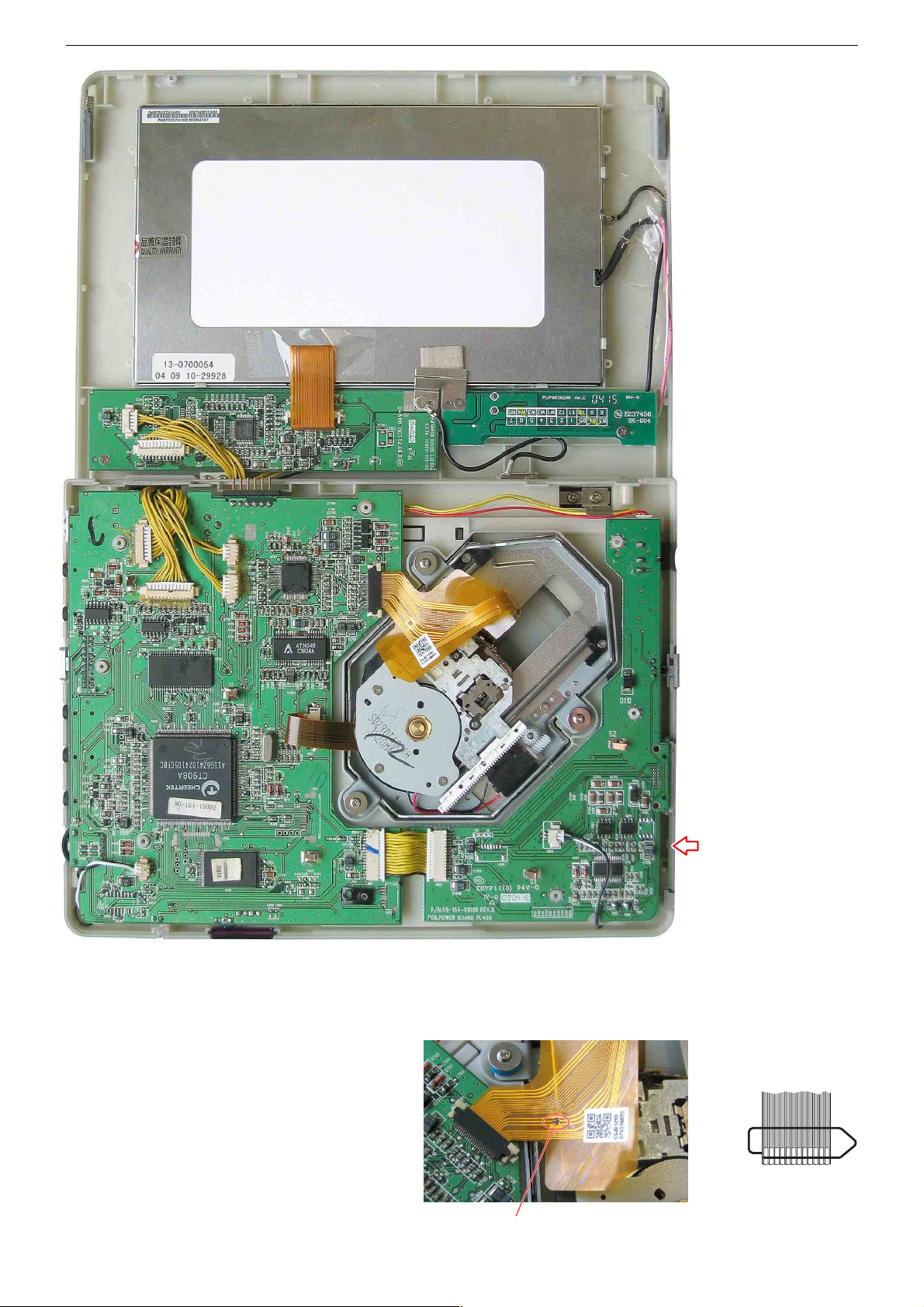

Protective Soldering Points
The laser unit is very sensitive to static charges
(MOS components)!
For this reason, before disconnecting the
Flexprint lead from the laser unit, short-circuit it by
means of a paper clip or apply the protective
soldering points. Schutzlötstellen / Protective Soldering Points
FLEXPRINT
Rastnase / Locking lug

1 - 6
GRUNDIG Service DVD-P 7000

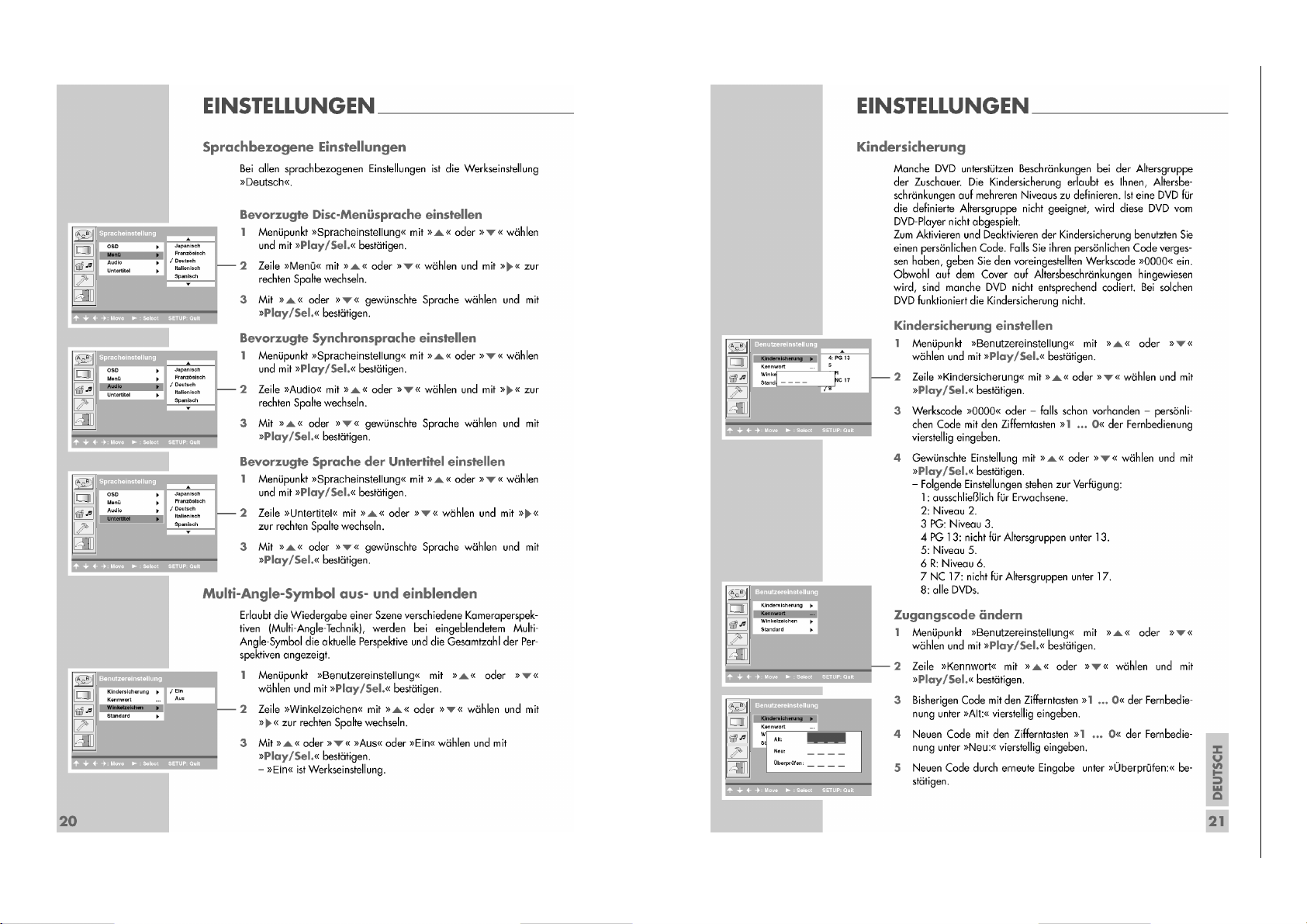

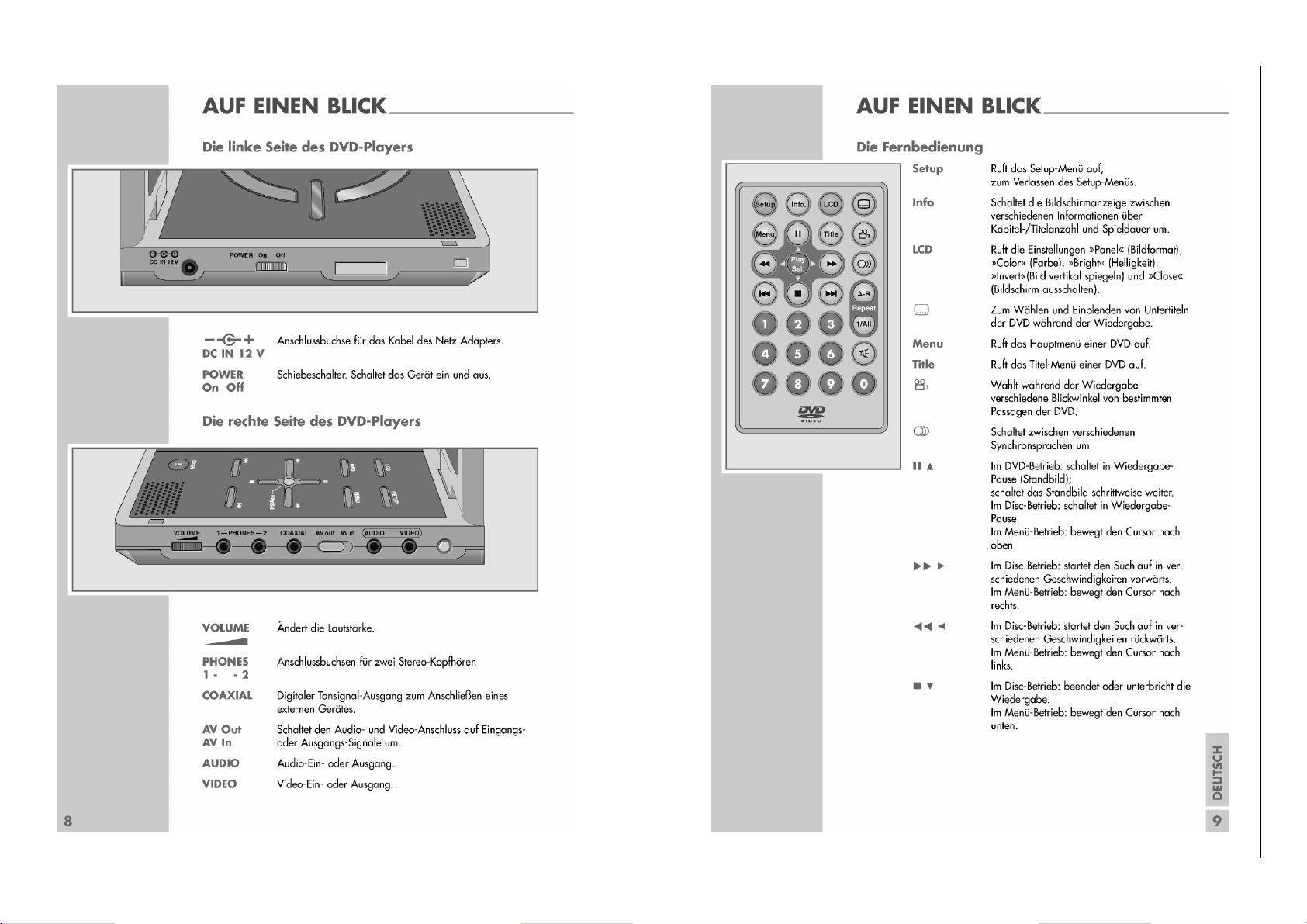

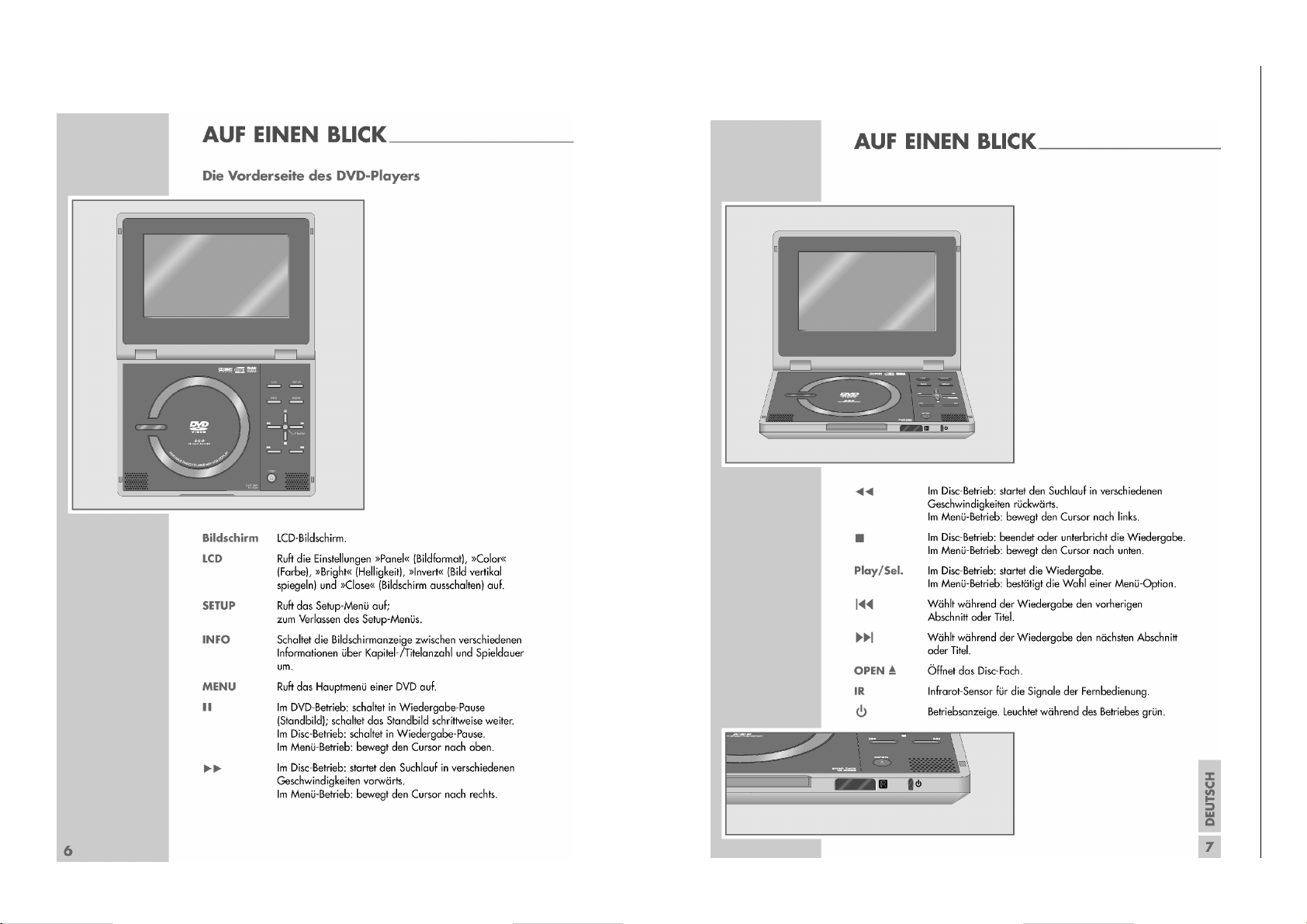

Bedienhinweise
Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung.
Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden.

1 - 7
GRUNDIG Service DVD-P 7000

1 - 8
GRUNDIG Service DVD-P 7000

1 - 9
GRUNDIG Service DVD-P 7000

1 - 10
GRUNDIG Service DVD-P 7000

1 - 11
GRUNDIG Service DVD-P 7000

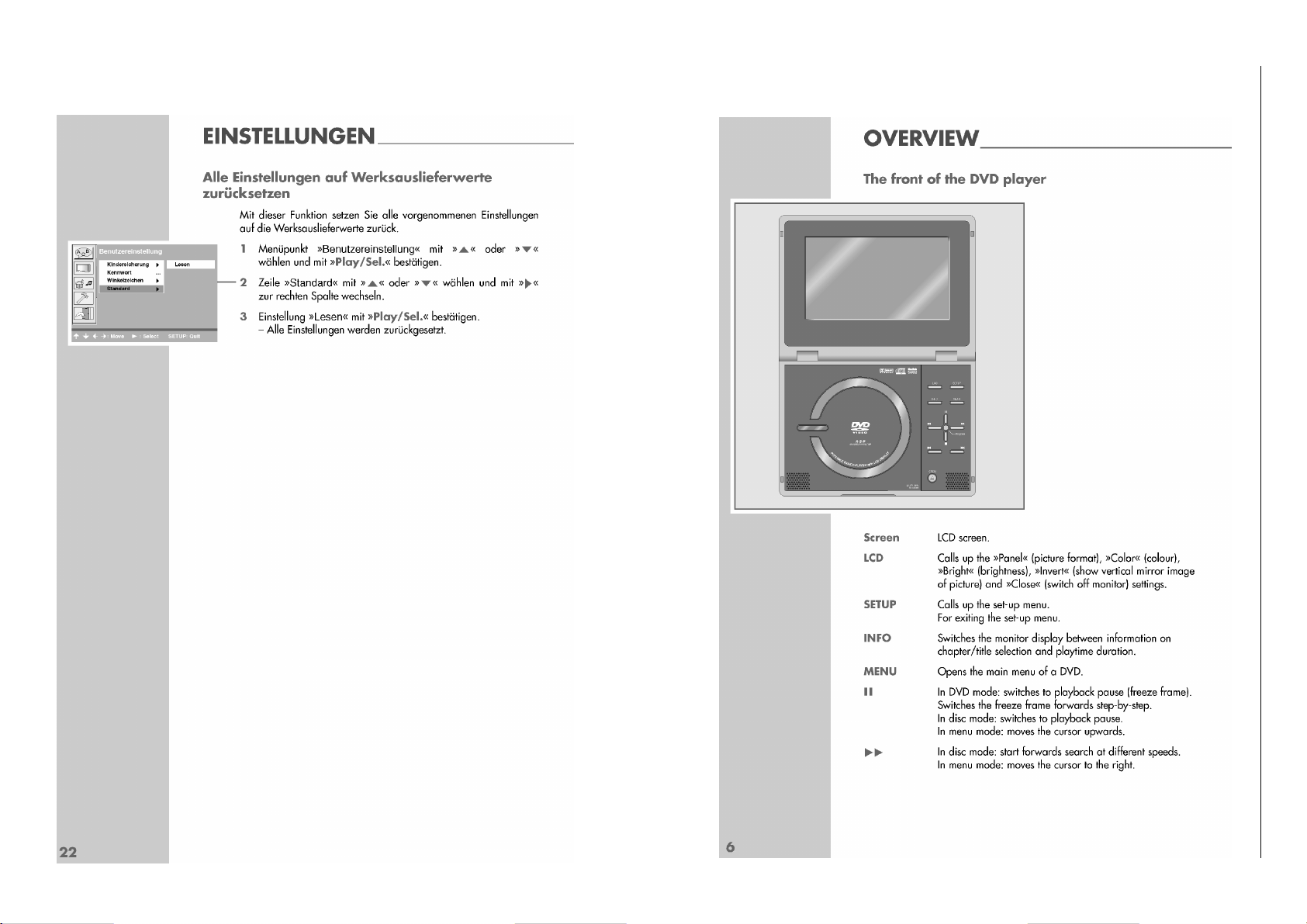

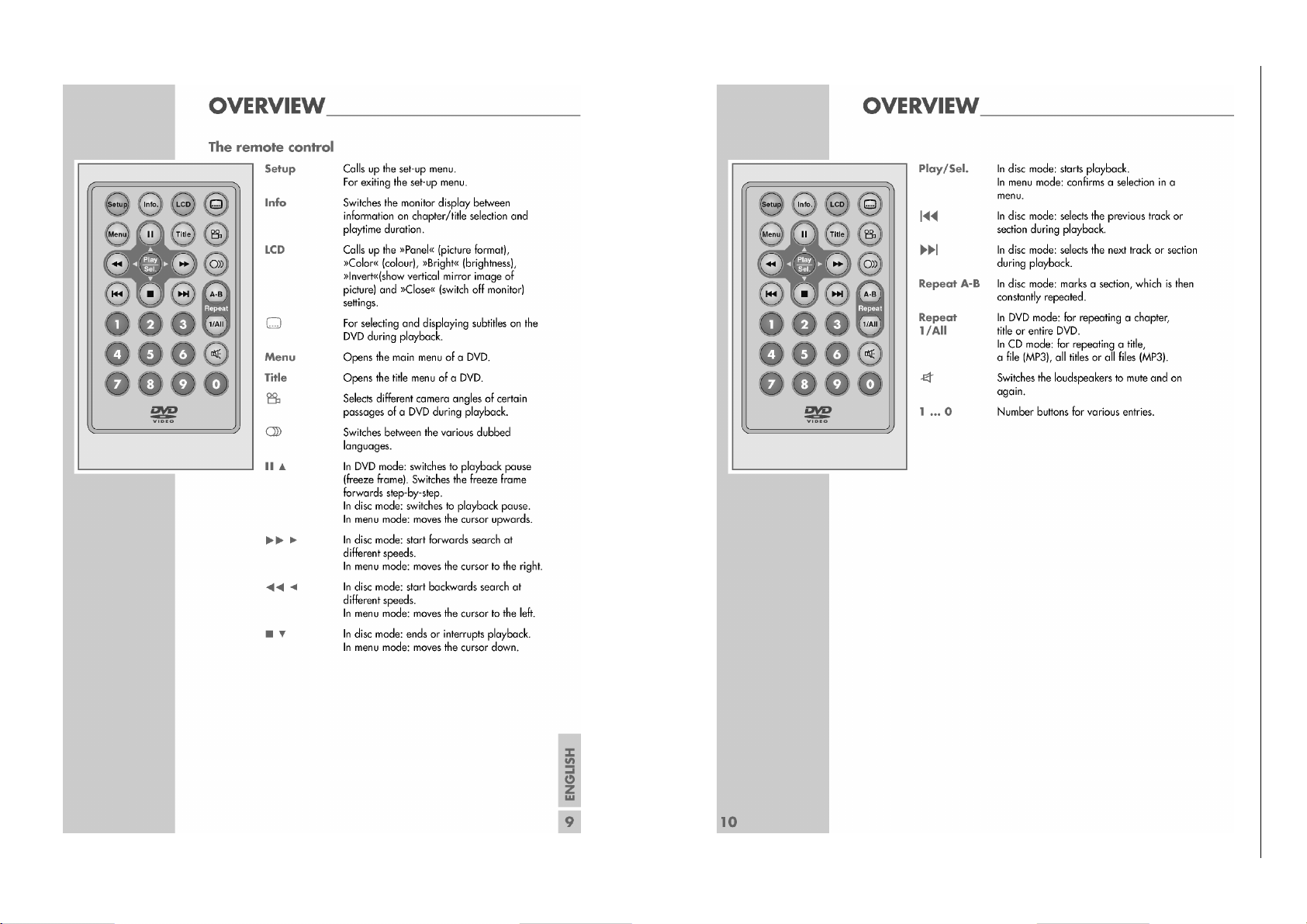

Operating Hints
This chapter contains excerpts from the operating instructions.
For further particulars please refer to the appropriate user instructions
the part number of which is indicated in the relevant spare parts list.

1 - 12
GRUNDIG Service DVD-P 7000

1 - 13
GRUNDIG Service DVD-P 7000

1 - 14
GRUNDIG Service DVD-P 7000

1 - 15
GRUNDIG Service DVD-P 7000

1 - 16
GRUNDIG Service DVD-P 7000

GRUNDIG Service DVD-P 7000
2 - 1
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
Netzteilplatte / Power Supply Board
Ansicht von der Bestückungsseite / View of Component Side

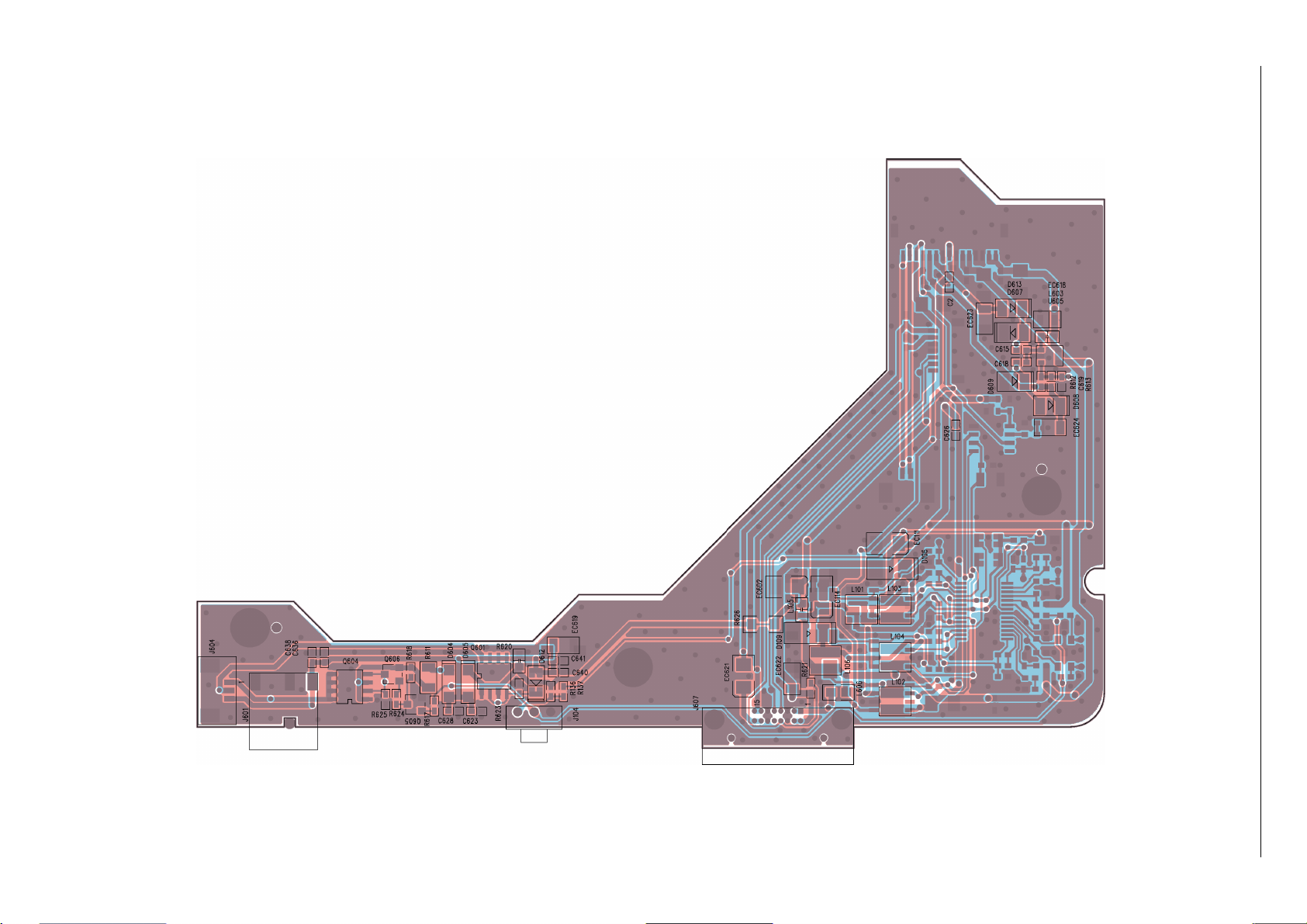

GRUNDIG Service DVD-P 7000
2 - 2
Netzteilplatte / Power Supply Board
Ansicht von der Lötseite / View of Solder Side

GRUNDIG Service DVD-P 7000
2 - 3
0805
EMI Solution
1206
1206
1%
1206
1%
1206
1%
1206
1%
1206
1206 EMI
Solution
Near J60 3
1%
1%
AOL-
AOL+_P
AOL-
AOL+_P
TFT_Power_C
VDD
Power_on PowerPower
Power_on_C
Power_on Power_on_C
TFT_Power_C
Battery_o
+12V
Battery_i
+12VA
VPP
+12V
+5V
+12V
+5V
+12VA
Battery_in Battery_o
+5VI
Battery_i
Battery_in
-12VA
-12VA
+3.3V
+5V
+3.3V
+3.3VP
VPP
VPP
+5V
Power_on
+3.3V
VDD VDD
+3.3VP
+3.3V
VPP VPP
+12V
Battery_i
+5VI
+3.3V
+5V
+5VI
VPP
R626
FB80
C122 10n
D613
MBR0530
R128 4.7
R124 13K
EC110
10u/16V
R620
10M
C618
1uf
C2
100n
C619
5P
+
EC111
100u/16V
J606
CON7
1
2
3
4
5
6
7
R148 NC/10K
D108
RLS4148
EC113
10u/16V
C5
NC
R123 10K
L606FB600
D607
MBR0530
R611
FB300
R129 33K
C9
100n
L101
10uH
R618
10K
C8
100n
C121
100p
L104
10uH
L603
10uH(0805)
1
2
C142
NC/0.22u
EC609
47u/10V
Q106 BC858B
C640
100n
EC115
10u/16V
R119
0.025
C129
1u
R134 220K
U605
LT1615
1
2
3
4
5
SW
GND
FBSHDN
Vin
R625
10K
U102
LM2672
1
2
3
4
5
6
7
8
Cb
SS
SYNC
FB
ON/OFF
GND
Vin
Vsw
C7
100n
C3
100n
J104
SW KEY-SPDT
L103
10uH
U105
NC/MPS1410ES
2
8
7
4
6
5
3
1
IN
N/C
EN
GND
COMP
FB
SW
BS
R131
4.7 C131 1n
C6
NC
C120 1u
C144 NC/10n
EC106
100u/16V
R130 20K
C638
100n
R612
1.8M
D110
SMBJ15A
R127 100
R117 13K
Q604
TPC8305
1
2
3
4
5
6
7
8S1
G1
S2
G2D2-2
D2-1
D1-2
D1-1
C143 NC/0.22u
EC618
4.7u/16V
C124 0.1u
R136 NC
1
2
EC624
10u/16V
C125 10n
L105
10UH(0805)
J607
CON16A
12
34
56
78
910
11 12
13 14
15 16
Q103B
DNS9956
C133 0.1u
R613
200K
Q605
BC848
EC610
47u/10V
C628
33P
EC602
47u/10V
J603
CON15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
D604
B320A/SMA
EC622
10u/16V
D107
RLS4148
C127 100p
R122 4.7
R125 100
D612
RLS4148
C1
100n
EC109
10u/16V
R132 20K
R149 NC/3.4K
R623
10K
J601
PowerJack
3
2
1
EC112
10u/16V
Q104A
DNS9956
R135 1K
EC623
10u/16V
J605
CON2
1
2
C636
33P
R133 20K
Q601
TPC8305
1
2
3
4
5
6
7
8S1
G1
S2
G2D2-2
D2-1
D1-2
D1-1
R137 0
C123 100p
D608 MBR0530
Q103A DNS9956
C134 10n
J604
CON3
1
2
3
EC105
10u/16V
C117
10n
C623
100n
EC619
10u/16V
EC608
100u/16V
D609
MBR0530
R624
10K
C130
4.7u
D109
MBRS140T3
EC62510u/16V
C626
100n
Q606
BC858B
Q105
BC858B
D605
B320A/SMA
R126
0.025
C615
1uf
U104
LM2642 TSSOP28
22
6
5
9
10
3
12
7
24
19
8
15
11
4
16
2
1
28
26
27
25
23
21
13
14
17
18
20
Vin
UV_DELAY
PGOOD1
ON/SS1
ON/SS2
COMP1
COMP2
VLIN5
VDD1
VDD2
SGND
RSNS2
FB2FB1
SW2
ILIM1
KS1
RSNS1
HDRV1
SW1
CBOOT1
LDRV1
PGND
ILIM2
KS2
HDRV2
CBOOT2
LDRV2
R120 100
R150 NC/1.1K
C4
100n
Q104B
DNS9956
R101 1K
D106
MBRS140T3
R118 100
C132 1n
R621
10K
R121 30K
+
EC114
100u/16V
C135 10n
EC621
10u/16V
R617
4.7K
D105
B320A/SMA
C126 100p
L102
27uH
L106
10uH
C128 0.1u
C641
100n
ADAC_SCK
TV_VIDEO
TV_AUDIO
ADAC_SCK
TV_ENABLE
ADAC_SDA
TV_ENABLE
ADAC_SDA
TV_VIDEO
TV_AUDIO
Power_on
1
2
3
4
20
Netzteilplatte / Power Supply Board
to P. 2-13
to P. 2-14
to P. 2-8
to Speaker

GRUNDIG Service DVD-P 7000
2 - 4
Hauptplatte / Main Board
Ansicht von der Bestückungsseite
View of Component Side
