Gym Master MORFEUS User manual

CZ
POSILOVACÍ VĚŽ MASTER
®
MORFEUS
MAS-HG12
Návod na použití

2
CZ
Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velk úsilí k zajištění kvality každ ho našeho výrobku,
ojediněle se mohou vyskytnout chybějící nebo vadn díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části
stroje, kontaktujte nás za účelem jeho nahrazení. Tento stroj je určen výhradně pro domácí použití.
Základn informace:
- Tento stroj je určen pouze pro domácí použití. Stroj není určen pro komerční účely a vyšší výkonnostní zatížení.
- Nesprávn používání (jako např. nadměrn cvičení, prudk pohyby bez rozcvičení, špatn nastavení), mohou poškodit vaše zdraví.
- Před začátkem cvičení, konzultujte váš zdravotní stav – kardiovaskulární syst m, krevní tlak, ortopedick probl my atd. se svým l kařem.
- Výrobce není zodpovědný za jak koliv zranění, škodu nebo selhání způsoben použitím tohoto výrobku či špatným sestavením a údržbou
stroje.
Bezpečnostn informace:
Abyste zamezili úrazu či poškození stroje dodržujte následující pravidla:
•Maximáln nosnost stroje je 150 kg.
•Stroj je zařazen do třídy HC a není vhodný pro terapeutick cvičení.
•Stroj se nesmí používat v nevětraných místnostech.
•Posilovací věž nevystavujte vysokým teplotám, vlhkosti ani vodě.
•Před použitím si důkladně přečtěte návod na použití.
•Stroj umístěte na pevnou a rovnou plochu.
•Ujistěte se, že jsou kolem stroje minimálně 2 metry voln ho prostoru.
•Nesprávn nebo nadměrn cvičení může vážně poškodit vaše zdraví.
•Před zahájením tr ninku se ujistěte, že vám páčky a další nastavovací mechanismy nebudou při cvičení překážet.
•Provádějte pravidelnou kontrolu všech částí. Pokud jsou poškozeny, stroj nepoužívejte a ihned poškozen části vyměňte nebo
kontaktujte dodavatele.
•Pravidelně kontrolujte dotažení všech šroubů a matic.
•Dětem a domacím mazlíčkům zamezte přístup k posilovací věži. V blízkosti stroje je nenechávejte nikdy bez dozoru.
•Tento stroj není hračka.
•Tento manuál uschovejte pro případ budoucí potřeby (pro doobjednání náhr. dílů apod.).
Důležité: Vracejte zboží pouze v originálním balení nebo balení, kter je bezpečn pro přepravu a nemůže dojít k poškození stroje.

3
CZ

4
CZ

5
CZ
Seznam část
Č. Popis Množstv
A HLAVNÍ ZÁKLADNA 1
B TYČ DRŽÁKU KLADKY 1
C VELKÁ SPOJOVACÍ PODLOŽKA 1
D PŘEDNÍ ZÁKLADNA 1
E NOŽNÍ PODLOŽKA 1
F ZADNÍ ZÁKLADNA 1
G HLAVNÍ VERTIKÁLNÍ TYČ 1
H VODÍCÍ TYČ 4
I RUKOJEŤ 2
J SPOJOVACÍ VODÍCÍ TYČ 1
K OCELOVÝ KRYT ZÁVAŽÍ 4
L OTOČNÝ DRŽÁK KLADKY 1
M VÝŠKOVÉ NASTAVENÍ 1
N NASTAVENÍ ZÁDOVÉ OPĚRKY 1
O BŘIŠNÍ PŘITAHOVAČ 1
P PODPĚRA SEDLA 1
Q NASTAVITELNÁ TYČ SEDLA 1
R NOŽNÍ TYČ 1
S PODPĚRA HLAVNÍ PAŽNÍ TYČE 1
T ZÁKLADNA PRO CVIČENÍ LEVÉ PAŽE 1
U ZÁKLADNA PRO CVIČENÍ PRAVÉ PAŽE 1
V DRŽÁK KLADKY 2
W RUKOJEŤ 2
X VRCHNÍ KŘÍŽOVÁ TYČ 1
Y PŘÍTLAČNÁ TYČ 1
Z NASTAVENÍ ÚHLU 1
AA LEVÁ A PRAVÁ HRUDNÍ TYČ 1
AB BOČNÍ KŘÍŽOVÁ TYČ 1
AC SPOJOVACÍ TYČ 1
AD TYČ PRO PĚNOVÝ GRIP 4
AE MALÁ SPOJOVACÍ TYČ 2
AF POHYBLIVÝ DRŽÁK KLADKY (A) 1
AG POHYBLIVÝ DRŽÁK KLADKY (B) 2
AH HRUDNÍ PŘITAHOVAČ 1
AI SPOJOVACÍ PODLOŽKA 5
AJ BOČNÍ ZÁKLADNA 1
AK BENCHOVÁ PODPĚRA 1
AL BOČNÍ VERTIKÁLNÍ TYČ 1
AM PRAVÁ ZÁKLADNA 1
AN BOČNÍ SEDLOVÁ PODPĚRA 1
AO VERTIKÁLNÍ TYČ BOČNÍHO SEDLA 1
AP ZVEDACÍ TYČ I 1

6
CZ
AQ TYČ OPĚRKY LEVÉ PAŽE 1
AR TYČ OPĚRKY PRAVÉ PAŽE 1
AS TYČ VÝBĚRU ZÁVAŽÍ 2
AT TYČ PRO BOXOVACÍ PYTEL 1
AU DESKA PRO BOXOVACÍ PYTEL 1
AV RUKOJEŤ 2
AW OCELOVÁ PODLOŽKA 1
AX PODPĚRA 1
AY STEPPER 1
AZ
POHYBLIVÁ PODPĚRA
1
BA
NASTAVITELNÁ NOŽNÍ TYČ
1
BB
PODPĚRA ZVEDAČE NOHOU 1
BC
PODPĚRA PAŽNÍ TYČE 1
BD PRAVÁ ÚCHOPNÁ TYČ 1
BE LEVÁ ÚCHOPNÁ TYČ 1
BF ZVEDACÍ TYČ II 1
BG OCELOVÁ OBJÍMKA 2
1 ZÁDOVÁ OPĚRKA 2
2 SEDLO 1
3 BOČNÍ SEDLO 1
4 MALÁ ZÁDOVÁ OPĚRKA 1
5 OPĚRKA PAŽÍ 2
6 OPĚRKA ŠIKMÉ LAVIČKY 1
7 BICEPSOVÁ OPĚRA 1
8 GUMOVÁ VLOŽKA 4
9 ŘETĚZ 3
10 KARABINA 7
11 LANKO BEZ BALÓNKU (KRÁTKÉ) 1
12 LANKO BEZ BALÓNKU (NEJDELŠÍ) 1
13 LANKO S 1 BALÓNKEM (NEJDELŠÍ) 1
14 LANKO S 1 BALÓNKEM (KRÁTKÉ) 1
15 LANKO S 1 A POLOVIČNÍM BALÓNKEM 1
16 REGULÁTOR 4
17 TROJÚHELNÍKOVÝ ŠROUB 1
18 ŠROUB M12×235＋2 PODLOŽKY＋2 ZAMYKACÍ MATICE 2
19 ŠROUB M6×16 + PODLOŽKA 14
20 ŠROUB M8×16 20
21 ŠROUB M8×65＋PODLOŽKA 6
22 PLASTOVÝ KROUŽEK 2
23 BOXOVACÍ PYTEL 1
24 ŠROUB M10×25 + PODLOŽKA 2
25 ŠROUB M10×70 + MATICE 2
26 ŠROUB M10×45＋2 PODLOŽKY＋ZAMYKACÍ MATICE 1
27 ŠROUB M10×45＋2 PODLOŽKY＋MATICE 20

7
CZ
28 ŠROUB M10*80＋2 PODLOŽKY＋ZAMYKACÍ MATICE 1
29 ŠROUB M10×65＋2 PODLOŽKY＋MATICE/SKRUTKA M10×65
＋
2 PODLOŽKY
＋
MATICA/ ŚRUBA M10×65
＋
2 PODKŁADKI +
5
30 ŠROUB M10×70＋2 PODLOŽKY＋MATICE 33
31 ŠROUB M10×75＋2 PODLOŽKY＋ZAMYKACÍ MATICE 5
32 ŠROUB M10×75＋2 PODLOŽKY＋MATICE 14
33 ŠROUB M10×80＋2 PODLOŽKY＋MATICE 2
34 ŠROUB M10×90＋2 PODLOŽKY＋MATICE 4
35 ŠROUB M10×130＋2 PODLOŽKY＋ZAMYKACÍ MATICE 2
36 ŠROUB M12×20＋PODLOŽKA 2
37 ŠROUB M10×35＋ZAMYKACÍ MATICE 2
38 ŠROUB M12×70＋PODLOŽKA 4
39 M10 ZAMYKACÍ MATICE＋PODLOŽKA 1
40 M12 ZAMYKACÍ MATICE＋VELKÁ PODLOŽKA 5
41 ZÁVAŽÍ 24
42 VRCHNÍ ZÁVAŽÍ 2
43 SPECIÁLNÍ KOLÍK 2
44 KOLÍK PRO VÝBĚR ZÁVAŽÍ 2
45 PÁSKY PRO POSILOVÁNÍ BŘIŠNÍCH SVALŮ 1
46 ŠROUB M10*20+ VELKÁ PODLOŽKA 2
47 ŠROUB M6*16 1
48 OBJÍMKA 20
49 ZARÁŽKA 2
50 ŠROUB M10×45 2
51 PŘIPEVNĚNÍ BOX. HRUŠKY 1
52 ŠROUB M5×30 + PODLOŽKA + MATICE 4
53 UCHYCENÍ KOTNÍKŮ 1
54
PĚNOVÝ GRIP 10
55 KLADKA 34
56 ŠROUB M10×20 + PODLOŽKA 2
57 M8 ZAMYKACÍ MATICE 2

8
CZ
Složení (A)
1. Připevněte část (V) k části (B) pomocí šroubů (35).
2. Připevněte část (B) k části (A) pomocí šroubů (30).
3. Připevněte část (D) to part (A) pomocí šroubu (29).
4. Vložte část (AC) do části (E) a (D). Přišroubujte k části (47).
5. Připevněte část (AJ) a část (AI) k části (A) pomocí šroubů (32).
6. Připevněte část (G) a část (C) k části (A) pomocí šroubů (32).

9
CZ

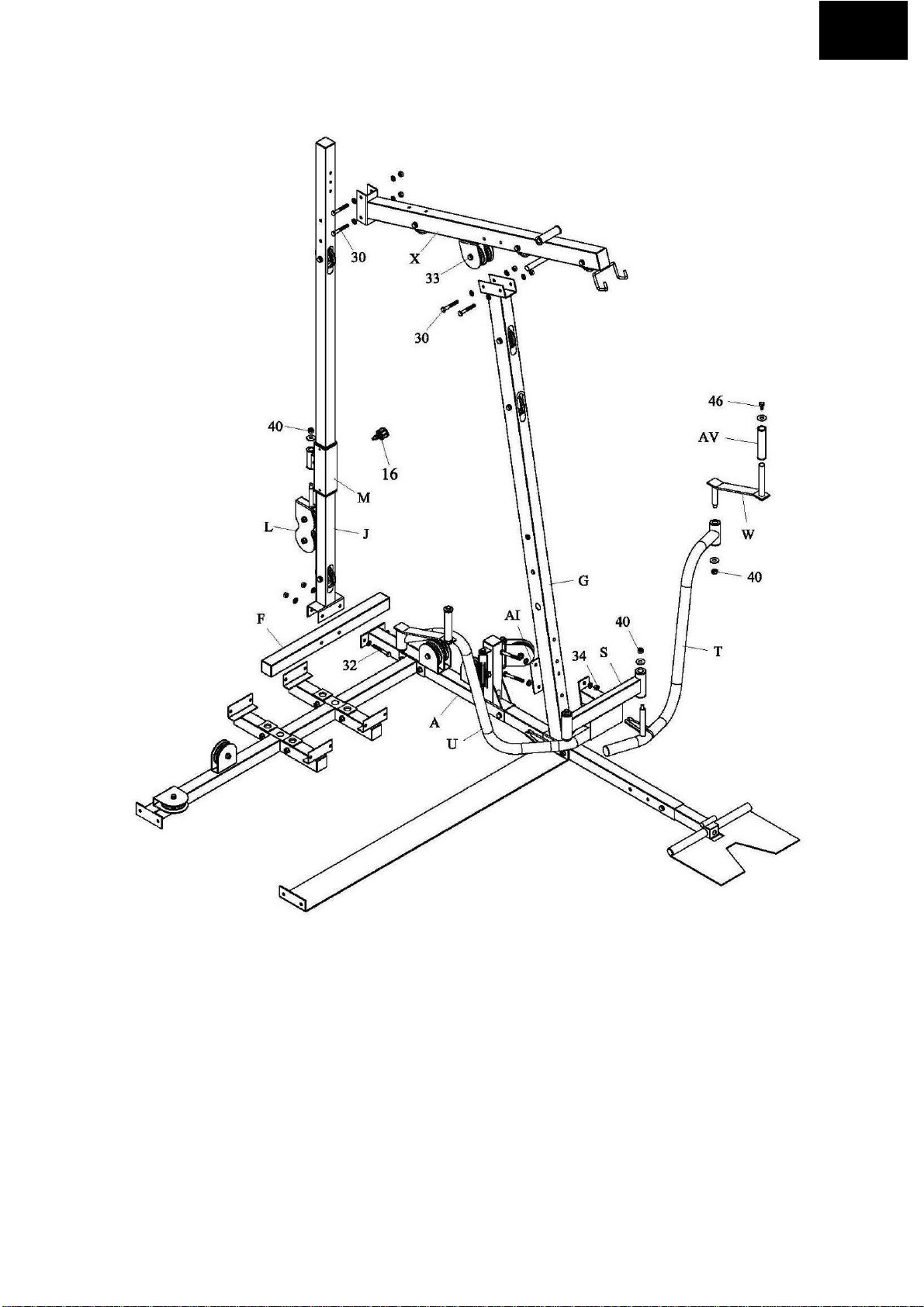

Složení (B)
1. Připevněte část (S) a (AI) k části (G) pomocí šroubů (34).
2. Připevněte část (T) a (U) k části (S) pomocí šroubů (40).
3. Připevněte část (W), část (T) a (U) pomocí šroubů (40).
4. Připevněte část (AV) k části (W) pomocí šroubů (46).
5. Připevněte část (J) a část (F) k části (A) pomocí šroubů (32).
6. Nasuňte část (M) na část (J). Zabezpečte pomocí šroubu (16).
7. Připevněte část (L) k části (M) pomocí šroubů (40).
8. Připevněte část (X) k části (G) a (J) pomocí šroubů (30).

10
CZ
Složení (C)
1. Připevněte část (BB) k části (A) pomocí šroubů (30).
2. Připevněte část (P) a (AI) k části (G) pomocí šroubů (34).
3. Připevněte část (P) a (AX) k části (BB) pomocí šroubů (32).
4. Připevněte část (R) k části (BB) pomocí šroubů (31).
5. Připevněte část (7) k části (BC) pomocí šroubu (19).
6. Zasuňte část (BC) do části (R), přišroubujte pomocí šroubu (16).
7. Nasuňte část (AD) na část (R), (BB) a (G).
8. Nasuňte část (54) na část (AD).

11
CZ
Složení (D)
1. Připevněte část (AL) a (AM) k části (AJ) pomocí šroubů (32).
2. Připevněte část (AO) a (AM) k části (C) pomocí šroubů (32).
3. Připevněte část (AI) a (AM) k části (C) pomocí šroubů (30).
4. Připevněte část (AO) k části (AN) pomocí šroubů (30).
5. Připevněte část (BD) a (BE) k části (AN) pomocí šroubů (32).
6. Připevněte část (3) k části (AN) pomocí šroubů (19).
7. Připevněte část (AN) a (AI) k části (AL pomocí šroubů (32). Připevněte část (AN) k části (AO)
pomocí šroubu (30).
8. Připevněte část (AP) a (BF) k části (AM) pomocí šroubů (31).
9. Připevněte část (AZ) k části (AP) a (BF) pomocí šroubů (31).
10. Připevněte část (AW) k části (BA) pomocí šroubů (56).
11. Vložte část (BA) do části (AZ), pomocí šroubu (17).

12
CZ
Složení (E)
1. Připevněte část (AQ) a (AR) k části (AL) pomocí šroubů (30).
2. Připevněte část (5) k části (AQ) a (AR) pomocí šroubů (21).
3. Připevněte část (4) k části (AL) pomocí šroubů (21).
4. Připevněte část (1) k části (AL) pomocí části (20).
5. Připevněte část (AY) k části (AM) pomocí šroubů (30).
6. Připevněte část (6) k části (AK) pomocí šroubů (19).
7. Připevněte část (AK), (AL) pomocí kolíku (28).
8. Nasuňte (AD) do díry v části (AL). Nasuňte (54) na (AD) a (AK).

13
CZ
Složení (F)
1. Vložte část (H) do části (AJ). Spojte je pomocí šroubů (29).
2. Nasuňte část (8) na část (H). Nasuňte část (41) na (H).
3. Vložte část (AS) do části (41). Přišroubujte pomocí (22) k části (AS). Nasuňte část (42) na
část (H).
4. Připevněte část (H) k části (AB). Připevněte (AB) k části (X) pomocí šroubů (24).
5. Připevněte část (AB) k části (AL) pomocí šroubů (30).
6. Připevněte část (K) k části (AJ) a (AB) pomocí šroubu (20).
7. Připevněte část (23) k části (51). Připevněte část (51) k části (AU) pomocí šroubů (52).
8. Připevněte část (AU) k části (AT) pomocí šroubů (25).
10. Nasuňte (AT) na část (J), přišroubujte pomocí šroubu (16).

14
CZ
Složení (G)
1. Připevněte část (Y) k části (X) s (AE) pomocí šroubu (18).
2. Připevněte část (AA) k části (Z) pomocí šroubů (30).
3. Připevněte část (Z) k části (Y) s malou částí (AE), pomocí šroubu (18) a (43).
4. Připevněte část (2) k části (Q) pomocí šroubů (19).
5. Nasuňte (Q) do části (P). Zabezpečte šroubem (16).
6. Připevněte část (1) k části (N) s částí (20).
7. Připevněte část (N) k části (G) pomocí šroubu (39) a (43).

15
CZ
Připevnění lanek (A)
1. SPOJENÍ LANKA S JEDNÍM
BALÓNKEM (KRÁTKÝ) (14)
Uchopte konec lanka bez balónku
a protáhněte ho vrchní kladkou 11
(nejdříve byste ji měli
demontovat), a okolo kladky 12,
směrem nahoru a okolo kladky 13,
pod a okolo kladky 14, nahoru a
okolo kladky 4, pod a okolo kladky
5 do pohybliv ho držáku kladky b
(AG), nahoru a okolo kladky 19 na
vrchní křížov tyči, pod a okolo
kladky 20 na pohyblivý držák
kladky b (AG), nahoru a okolo
kladky 21, konec připevněte
pomocí (M) a šroubu M10*45 + 2
podložek + zamykací matice (26).
2. SPOJENÍ LANKA S JEDNÍM
BALÓNKEM (KRÁTKÝ) (13 )
Uchopte konec lanka bez balónku
a protáhněte ho vrchní kladkou 1,
pod a okolo kladky 2 do
pohybliv ho držáku kladky a (AF),
nahoru a okolo kladky 3, pod a
okolo kladky 15, nahoru a okolo
kladky 16, do pohybliv ho držáku
kladky b (AG), pod a okolo kladky
18 na hlavní základně, nahoru
kladkou 7 a 6 (na boční křížov
tyči), dolů a zabezpečte lanko
k tyči výběru závaží (AS) pomocí
karabiny (10), řetězu (9) a šroubu
M10*35 + zamykací matice (37).

16
CZ
Připevnění lanek (B)
3. SPOJENÍ LANKA BEZ BALÓNKU
(KRÁTKÝ) (11)
Uchopte jeden konec lanka a
protáhněte ho horní kladkou 8 do
pohybliv ho držáku kladky a (AF),
pod kladku 9 do držáku kladky (V),
zahákněte konec lanka přes prav
rameno (U). Pak protáhněte druhý
konec lanka pod kladkou 10 do
držáku kladky (V), zahákněte
konec lanka přes lev rameno (T) a
zabezpečte pomocí ocelov
objímky (BG) a M8 zamykací
matice (57).
4. SPOJENÍ LANKA S JEDNÍM A PŮL
BALÓNKEM (15)
Uchopte konec lanka s půl
balónkem a protáhněte ho pod
kladkou 23 (nejdříve byste měli
kladky uvolnit), pod kladku 24 na
nožní tyči (BB), přes otvor v hlavní
vertikální tyči (G), přes otvor v tyči
držáku kladky (B), pod a okolo
kladky 17 na hlavní základně (A),
nahoru a okolo kladky 25 na
pohybliv m držáku kladky (AG),
pod a okolo kladky 26 na vodící
tyči (J), nahoru a okolo kladky 22.

17
CZ
Připevnění lanek (C)
5. SPOJENÍ LANKA BEZ BALÓNKU (NEJDELŠÍ) (12)
Spojte jeden konec lanka na boční sedlov vertikální podpěře (AO) pomocí karabiny (10). Dejte
druhý konec lanka nahoru a okolo kladky 27, pod a okolo kladky 28 na boční sedlov vertikální
podpěře (AO), okolo kladky 29 a 30, pod a okolo kladky 31, nahoru a okolo kladky 32 a 33, pod
a připevněte konec na tyči výběru závaží (AS) pomocí karabiny (10), řetězu (9) a šroubu
M10*35 + zamykací matice (37).
Cvičen na posilovac věži
Upozorněn : obrázky jsou pouze orientační, cviky jsou společn pro více druhů věží. Někter součásti tato
věž nemá, proto tyto cviky nemůžete provádět.

18
CZ

19
CZ
Údržba
Pravidelně provádějte běžnou údržbu stroje na základě vytížení stroje minimálně však po 20 hodinách
provozu.
Údržba zahrnuje:
1. Kontrolu všech pohyblivých částí stroje (osy, klouby převádějící pohyb, atd.), zda jsou dostatečně
promazány. Pokud ne, ihned je namažte. Doporučujeme běžný olej pro kola a šicí stroje nebo silikonov
oleje.
2. Pravidelná kontrola všech součástí – šrouby a matice a pravideln dotahování.
3. K údržbě čistoty použijte jen mýdlový roztok a ne čistící prostředky.
4. Skladujte věž vždy na such m a tepl m místě.

20
CZ
UPOZORNĚNÍ
Lavice mus být um stěn na rovné a pevné podložce. Před každým použit m výrobku zkontrolujte dotažen
všech šroubů.
Prodávaj c poskytuje na tento výrobek prvn mu majiteli
následuj c záruky:
- záruku 5 let na rám a jeho části
- záruku 2 roky na ostatn d ly
Záruka se nevztahuje na závady vzniklé:
1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu
se záručním listem
2. nesprávnou nebo zanedbanou údržbou
3. mechanickým poškozením
4. opotřebením dílů při běžn m používání (např. gumov a plastov části, pohybliv mechanismy)
5. neodvratnou událostí a živelnou pohromou
6. neodbornými zásahy
7. nesprávným zacházením, či nevhodným umístěním, vlivem nízk nebo vysok teploty, působením vody,
neúměrným tlakem a nárazy, úmyslně pozměněným designem, tvarem nebo rozměry
Upozorněn :
1. cvičení doprovázen zvukovými efekty a občasným vrzáním není závada bránící řádn mu užívání stroje a tudíž
nemůže být předmětem reklamace. Tento jev lze odstranit běžnou údržbou.
2. doba životnosti ložisek, klínov ho řemene a dalších pohyblivých částí může být kratší než je doba záruky
3. na stroje nutn prov st odborn vyčištění a seřízení minimálně jednou za 12 měsíců
4. v době záruky budou odstraněny vešker poruchy výrobku způsoben výrobní závadou nebo vadným
materiálem výrobku tak, aby věc mohla být řádně užívána
5. reklamace se uplatňuje zásadně písemně s přesným označením typu zboží, popisem závady a potvrzeným
dokladem o zakoupení
Copyright - autorská práva
Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorsk právo
zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovn ho souhlasu společnosti
MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití
nepřebírá žádnou odpovědnost za jakýkoli patent.
MASTER SPORT s.r.o.
Provozní 5560/1B
722 00 Ostrava-Třebovice
Czech Republic
[email protected]
