Häfele NIMBUS Connect TT User manual

CCT WTA
7.5 W
/
2700-5000 K
NIMBUS Connect TT
15.0 W
2700-5000 K
Modul Q 36 Connect TT
562-553 / 833.67.902
562-570 / 833.67.909
562-586 / 833.67.916
562-596 / 833.67.923
Q Four Connect TT 40°
Q Four Connect TT 80°
Q Four Connect TT 40°
Q Four Connect TT 80°
Ø 55-68 mm driver
min. 35 mm
55-68 mm
NBS 03/2023
1/2 Subject to
alterations
Modul Q 36 Connect TT
Loox 5
122 x 122 x 38
122 x 122 x 61
562-620 / 833.67.932
562-621 / 833.67.933
15 - 40 °C
59 - 104 °F
Q Four Connect TT
6
562-335 / 833.67.777
562-620 / 833.67.932
562-621 / 833.67.933
562-553 / 833.67.902
562-570 / 833.67.909
562-586 / 833.67.916
562-596 / 833.67.923
60
Ø 92
79
Ø 21
2
top view of ceiling ring
Aufsicht Deckenring
wall / Wand
blind spot
toter Winkel
25°
Stop / Anschlag
30° turn / drehen
Insert screw if turning
motion feels too loose.
Schraube einsetzen, falls
Drehgelenk zu locker.
T10
optional
secure / sichern
79 mm
1
example / Beispiel: Q Four Connect TT
The Bluetooth® word mark and logos are registered trademarks owned by
Bluetooth SI, Inc. and any use of such marks by Häfele SE & Co KG is under
license. Other trademarks and trade names are those of their respective owners.

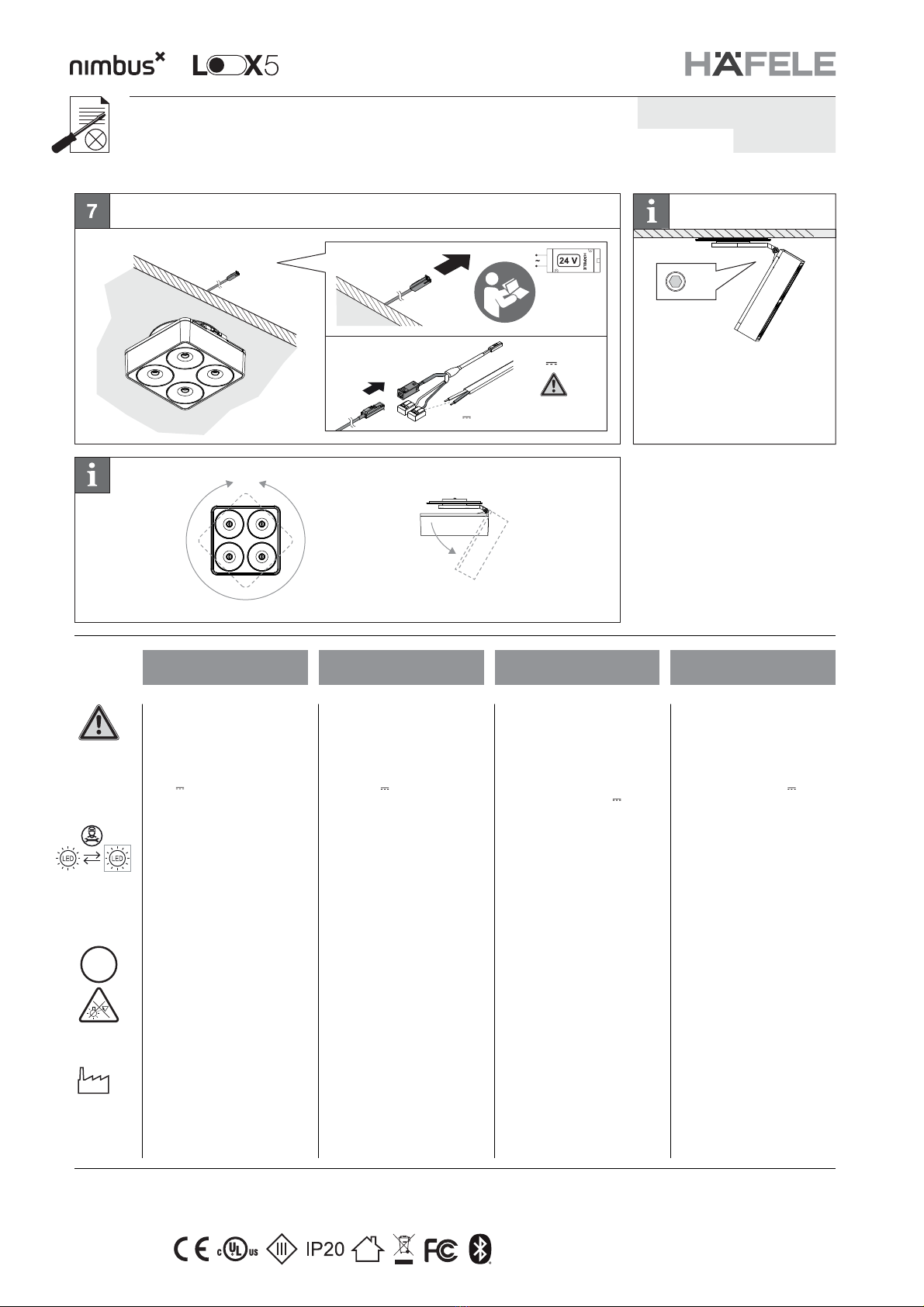

2

/
NIMBUS Connect TT
NBS 03/2023
2/2 Subject to
alterations
The Bluetooth® word mark and logos are registered trademarks owned by
Bluetooth SI, Inc. and any use of such marks by Häfele SE & Co KG is under
license. Other trademarks and trade names are those of their respective owners.
562-620 / 833.67.932
562-621 / 833.67.933
562-553 / 833.67.902
562-570 / 833.67.909
562-586 / 833.67.916
562-596 / 833.67.923
+
–
–
+
Loox 5
7.a
7.b
Mind polarity
Polarität beachten
Input / Eingang
24 V SELV
562-359
833.75.769
24 V
Adjust friction joint
if necessary
Klemmung des
Gelenks nachstellen,
falls erforderlich
SW 2
335°
60°
Deutsch
Frequency range: 2402 - 2480 MHz and maximum Tx Power: 0.3 dBm
English Français Italiano
zu 7.b
Pour faire fonctionner les
luminaires, utilisez uniquement
des alimentations testés en
matière de sécurité conformé-
ment à la norme EN 61347-1 qui
ont une très basse tension de
sécurité avec Uout : 24 V .
To operate the luminaires, use
only power supplies that are
safety-tested in accordance
with EN 61347-1 and provide
a safety extra-low voltage with
Uout: 24 V .
Verwenden Sie zum Betreiben
der Leuchten nur nach EN
61347-1 sicherheitsgeprüfte
Netzteile, die eine Sicherheits-
kleinspannung mit Uout:
24 V bereitstellen.
to 7.b à 7.b
Per azionare le luci utilizzare
esclusivamente alimentatori
testati per la sicurezza secondo
EN 61347-1 che forniscano una
bassissima tensione di
sicurezza con Uout: 24 V .
a 7.b
Sorgente luminosa LED
sostituibile solo dal produttore
o da un tecnico dell'assistenza
incaricato dal produttore o da
una persona qualificata.
Nimbus Group GmbH
Sieglestraße 41
70469 Stuttgart / Deutschland
www.nimbus-group.com
Nimbus Group GmbH
Sieglestraße 41
70469 Stuttgart / Germany
www.nimbus-group.com
Nimbus Group GmbH
Sieglestraße 41
70469 Stuttgart / Allemagne
www.nimbus-group.com
Nimbus Group GmbH
Sieglestraße 41
70469 Stuttgart / Germania
www.nimbus-group.com
Manufacturer:Hersteller: Produttore:Fabricant:
Die Lichtquelle dieser Leuchten
darf nur vom Hersteller oder
einem durch ihn beauftragten
Servicetechniker oder einer
vergleichbar qualifizierten
Person ersetzt werden.
The light source of these
luminaires must only be
replaced by the manufacturer,
his service representative or
any similarly qualified person.
Source lumineuse LED
remplaçable par le fabricant
ou un technicien de service
mandaté par le fabricant ou
une personne qualifiée.
Ecodesign:Ökodesign: Progettazione ecocompatibile: Écoconception:
RG2
This luminaire should be
positioned so that prolonged
staring into the luminaire from
a distance of less than 1.2 m
is not expected.
Diese Leuchte sollte so angebracht
werden, dass ein längeres Starren
in die Leuchte aus einer Entfernung
von weniger als 1,2 m nicht zu
erwarten ist.
Q Four Connect:
Ce feu doit être placé de manière à
ce qu'il soit peu probable qu'il soit
fixé de manière prolongée à une
distance inférieure à 1,2 m.
Questa luce dovrebbe essere
posizionata in modo che non sia
probabile che si fissi la luce a lungo
da una distanza inferiore a 1,2 m.
Q Four Connect: Q Four Connect:Q Four Connect:
