Haier HSU-09LD03 Operation and maintenance manual

Prière de lire attentivement ce mode d'emploi avant de
mettre en service votre climatiseur.
NO.0010503378
NOTICE
D'UTILISATION
CLIMATISEUR(type split)

SOMMAIRE
PARTIES ET FONCTIONS
UNITÉ INTÉRIEURE
.....................................................................
p. 1
U
NITÉ EXTÉRIEURE
............................................................................
p. 2
3
FONCTIONNEMENT
TÉLÉCOMMANDE...........................................................................
p.
4- 5-
6
F
ONCTIONNEMENT AUTOMATIQUE
VENTILATION................................................................................................
p.
7
C
LIMATISATION- CHAUFFAGE
DESHUMIDIFICATION..............................................................
p. 8-
9
M
INUTERIE......................................................................................... p.
10-
11
F
ONCTIONNEMENT D’URGENCE
ET D’ESSAI.......................................................................................... p.
12-
13
ENTRETIEN..........................................................
p.
14-15-16-17-

PARTIES ET FONCTIONS
UNITEINTERIEURE
Grille d'entrée
Filtre à air
Volet vertical
Utiliser la télécommande pour régler le flux
d'air. (A ne pas faire manuellement).
Indicateur de minuterie
S'allume lorsque la fonction de
minuterie est sélectionnée.
Indicateur d'alimentation
S'allume lorsque l'unité
est mise en marche.
Indicateur de fonctionnement
S'allume lorsque le compresseur est en marche.
Récepteur de signal distant
Un bip sonore numérique se fait entendre lors de la récep-
tion d'un signal de la télécommande sans fil.
Interrupteur d'urgence (manuel)
S'utilise si la télécommande est perdue
ou inopérante.
Fonctionnement temporaire de l'unité.
Interrupteur de fonctionnement d'es-
sai
S'utilise uniquement pour tester le fonc-
tionnement de l'appareil en mode de
refroidissement lorsque la température
de la pièce est inférieure à 16°C. A ne
pas utiliser lors du fonctionnement nor-
mal de l'appareil.
Modèles
HSU-09LE03
HSU-18CK03
HSU-07LE03 HSU-18LE03HSU-12LE03 HSU-22LE03
HSU-09H03/Z1
HSU-18HK03
HSU-12HA03/Z1
HSU-12H03/Z1 HSU-09C03/Z1 HSU-12C03/Z1
HSU-22HA03/Z1
HSU-18CK0307 HSU-18HK0307
HSU-09RD0307 HSU-12RD0307 HSU-09LD0307 HSU-12LD0307
HSU-24CG0307
HSU-24HA03/Z1
HSU-07LD03
1

TUYAUX DE CONNEXION ET RACCORDEMENTS
ELECTRIQUES
ENTREE
SORTIE CANALISATION
L'appareil s'adapte aux conditions d'humidité et de température suivantes:
Refroidissement
Chauffage
Maximum
Minimum
Maximum
Minimum
Maximum
Minimum
Maximum
Minimum
B.S / B.H
B.S / B.H
B.S
B.S
B.S
B.S
B.S/B.H
B.S/B.H
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par l'usine ou son représentant ou une
autre personne qualifiée.
2. Si le fusible sur le panneau électrique a sauté, veuiller le changer par un fusible type T.3.15A/250V
3. La distance entre l'unité intérieure et le sol doit être supérieure à 1.8m.
4. La méthode de raccordement doit être en ligne avec les réglementations locales.
5. Après installation, la fiche d'alimentation doit être librement accessible.
6. Pour la protection de l'environnement, les piles usées doivent être recyclées.
PARTIES ET FONCTIONS
UNITEEXTERIEURE
Sortie d'air chaud lors du refroidissement
Sortie d'air froid lors du chauffage
Unité intérieure
Unité extérieure
Unité intérieure
Unité extérieure
Modèles
HSU-18LE03 HSU-22LE03
HSU-09H03/Z1 HSU-12HA03/Z1
HSU-18HK03
HSU-12H03/Z1
HSU-09C03/Z1
HSU-12C03/Z1
HSU-09RD0307 HSU-12RD0307
HSU-09LD0307
HSU-12LD0307
HSU-18CK0307 HSU-18HK0307
HSU-18HK03
HSU-22HA03/Z1 HSU-24CG0307
HSU-24HA03/Z1
HSU-07LD03
Modèles
32OC/23OC
18OC/14OC
43OC
18OC
27OC
15OC
24OC/18OC
-7OC/-8OC
HSU-09LE03
HSU-07LE03 HSU-12LE03
2

PARTIES ET FONCTIONS
Fonctionnement
Attention:
Sur les modeles froid seul, le mode de chauffage
n'est pas disponible.
Après avoir remplacé les piles, appuyer sur
ON/OFF. L'affichage sera le suivant:
Mode de fonctionnement: AUTO, Température: No
Mode de minuterie: No, Vitesse de ventilation:
AUTO
Note:
Dans l'illustration, tous les indicateurs sont
représentés pour plus de clarté. Lors de l'utilisation,
seuls les indicateurs applicables apparaissent sur la
télécommande.

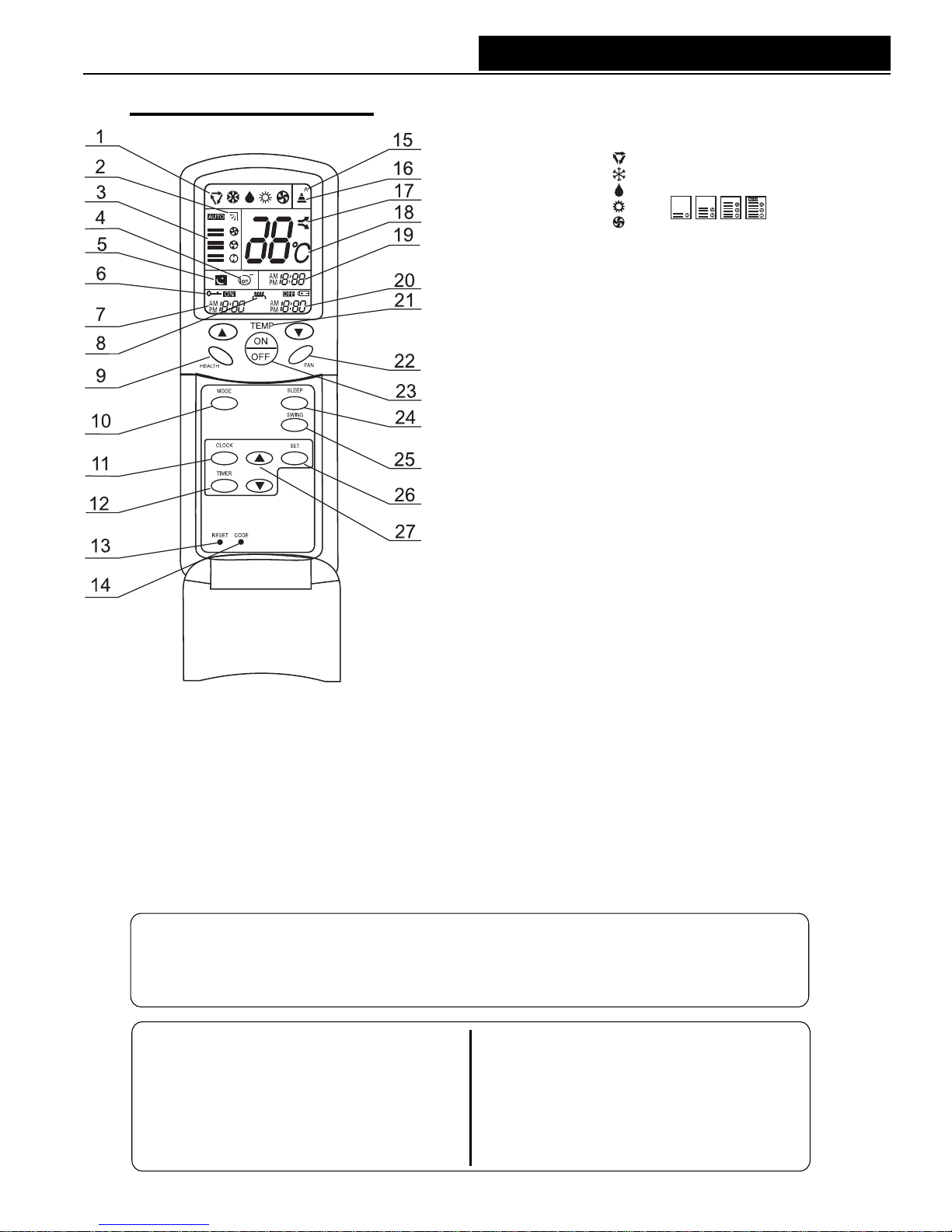

Touches et affichage de la télécommande
Faible Moyen Fort Automatique
INTRODUCTION BREVE DE L’OPERATION DE HEALTH(Émission ionique)
Le générateur d’anion dans le climatiseur peut produire de nombreux d’anion pour
balancer effectivement la quantité de la position et de l’anion dans l’air et également pour tuer
les bactéries, accélérer le sédiment des poussières dans la chambre et finalement
épurer de l’air dans la chanbre.
1.Affichage du Mode
COOL (Climatisation)
DRY (Déshumidification)
HEAT (Chauffage)
FAN (ventilation)
2.Affichage SWING (Direction automatiquedu flux d'air)
3.Affichage FAN SPEED (Vitesse de ventilation)
4.Affichage HEALTH (Émission ionique)
5.Affichage SLEEP(Sommeil)
6.Affichage LOCK (Verrouillage)
7.Affichage TIMER ON (La minuterie semeten marche)
8.Affichage AUXILIARY HEAT
9.HEALTH (Émission ionique)
Appuyer sur cette touche pour sélectionnerle mode de
fonctionnement: AUTO(automatique), COOL (climatisation), DRY
(déshumidification), HEAT (chauffage) et FAN (ventilation).
11.CLOCK(Horloge)
12. TIMER(Minuterie)
13.RESET(Réinitialisation)
14.CODE
Appuyer sur cette touche pour sélectionner code A ou B avec
une pression, A ou B sera affiché sur LCD.Sélectionner A sans
explication spéciale.
15.Affichage de CODE
16.SIGNAL SENDING (Envoi de signal)
17.Affichage Power/Soft(Puissant/Doux)
18.Affichage TEMP (Température)
19.Affichage CLOCK(Horloge)
20.Affichage TIMER OFF (La minuterie s'éteint)
Appuyer sur cette touche pour sélectionner la température désirée .
Appuyer sur cette touche pour sélectionner la vitesse de ventilation:
LO (faible), MED (moyen),HI (fort), AUTO (automatique).
23.POWER ON/OFF (Touche de marche/arrêt)
24.SLEEP(Sommeil)
25.SWING (Direction automatiquedu flux d'air)
27.HOUR(Heure)
AUTO (Automatique)
10.MODE
Appuyer sur cette touche pour régler l'heure.
Appuyer sur cette touche pour sélectionner TIMER
ON, TIMEROFF, TIMER ON/OFF
Appuyer sur cette touche pour déclencher la réinitialisation.
21.TEMP (Température)
22.FAN (Ventilation)
Appuyer sur cette touche pour allumeret éteindre l'appareil.
Appuyer sur cette touche pour sélectionner le mode SLEEP.
26.SET (Réglage)
Appuyer sur cette touche pour régler la direction
automatique du flux d’air
Appuyer sur cette touche pour confirmer les
réglages de l'heure et de la minuterie.
Appuyer sur cette touche pour régler l'heure et
la minuterie.
3

PARTIES ET FONCTIONS
Fonctionnement Touches et affichage de la télécommande
Informations utiles:
Après avoir remplacé les piles, la télécommande effectuera un contrôle automatique et affichera toutes les infor-
mations sur l'écran. Elle reprendra ensuite son fonctionnement normal.
Réglage de l'heure
Lorsque l'appareil est mis en marche pour la première fois et après avoir remplacé les piles de la télécommande,
l'heure affichée doit être réglée comme suit :
Appuyer sur la touche CLOCK, les indicateurs 'AM' ou 'PM' clignotent.
Appuyer sur les touches ou pour régler l'heure. Chaque pression sur la touche fait changer le réglage de
la minuterie par tranches de une minute. Si vous maintenez la touche enfoncée, l'heure change plus rapidement.
Après avoir réglé l'heure, appuyer sur la touche SET. AM et PM arrêtent de clignoter, et l'horloge est mise
en fonction
Faible Moyen Fort Automatique

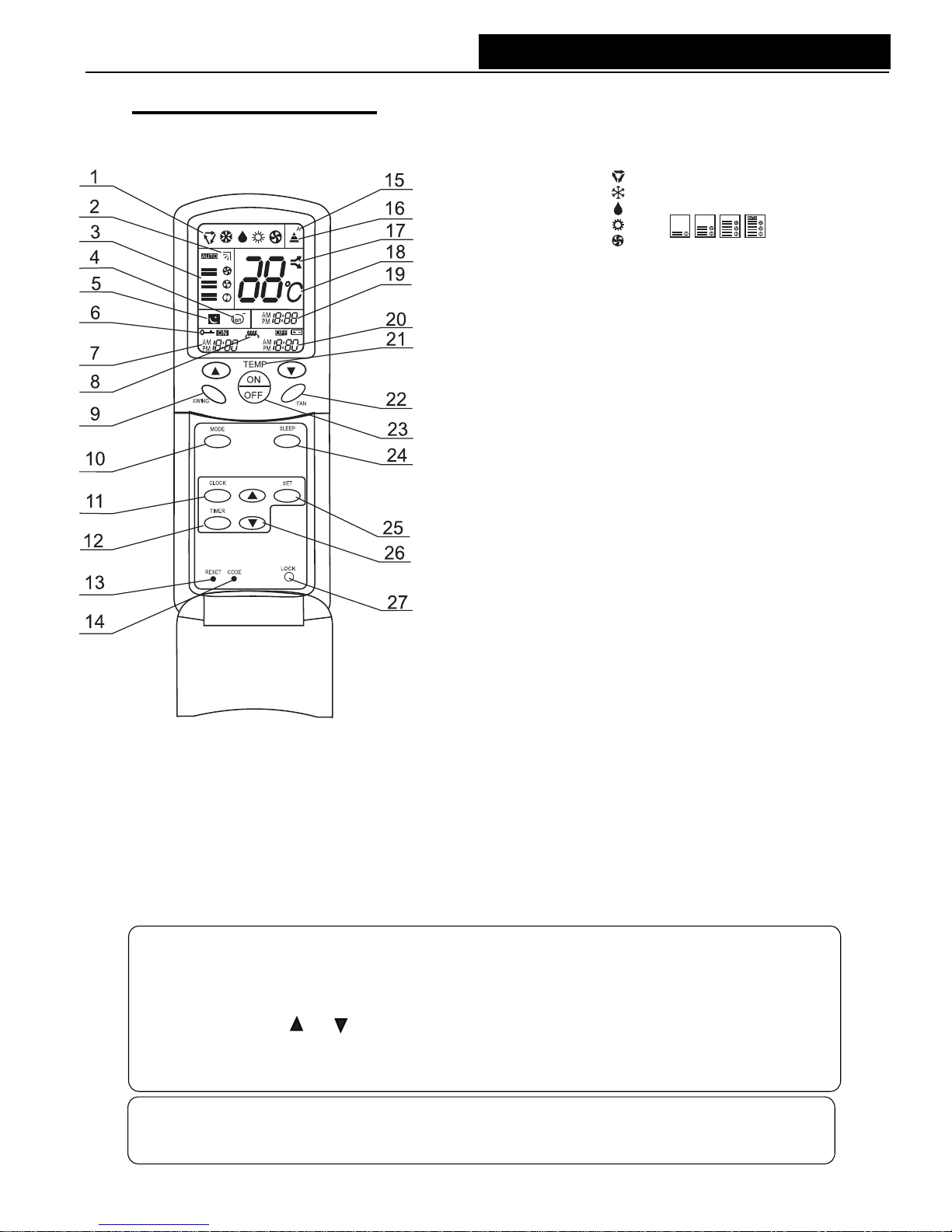

Si l’unité que vous achetez n’a pas la fonction de santé, la télécommande doit avoir
une figure suivante:
1.Affichage du Mode
COOL (Climatisation)
DRY (Déshumidification)
HEAT (Chauffage)
FAN (ventilation)
2.Affichage SWING (Direction automatiquedu flux d'air)
3.Affichage FAN SPEED (Vitesse de ventilation)
4.Affichage HEALTH (Émission ionique)
5.Affichage SLEEP(Sommeil)
6.Affichage LOCK (Verrouillage)
7.Affichage TIMER ON (La minuterie semeten marche)
8.Affichage AUXILIARY HEAT
Appuyer sur cette touche pour sélectionnerle mode de
fonctionnement: AUTO(automatique), COOL (climatisation), DRY
(déshumidification), HEAT (chauffage) et FAN (ventilation).
11.CLOCK(Horloge)
12. TIMER(Minuterie)
13.RESET(Réinitialisation)
14.CODE
Appuyer sur cette touche pour sélectionner code A ou B avec
une pression, A ou B sera affiché sur LCD.Sélectionner A sans
explication spéciale.
15.Affichage CODE
16.SIGNAL SENDING (Envoi de signal)
17.Affichage Power/Soft(Puissant/Doux)
18.Affichage TEMP (Température)
19.Affichage CLOCK(Horloge)
20.Affichage TIMER OFF (La minuterie s'éteint)
Appuyer sur cette touche pour sélectionner la température désirée .
Appuyer sur cette touche pour sélectionner la vitesse de ventilation:
LO (faible), MED (moyen),HI (fort), AUTO (automatique).
23.POWER ON/OFF (Touche de marche/arrêt)
9.SWING (Direction automatiquedu flux d'air)
26.HOUR(Heure)
AUTO (Automatique)
10.MODE
Appuyer sur cette touche pour régler l'heure.
Appuyer sur cette touche pour sélectionner TIMER
ON, TIMEROFF, TIMER ON/OFF
Appuyer sur cette touche pour déclencher la réinitialisation.
21.TEMP (Température)
22.FAN (Ventilation)
Appuyer sur cette touche pour allumeret éteindre l'appareil.
25.SET (Réglage)
Appuyer sur cette touche pour régler la direction
automatique du flux d’air
Appuyer sur cette touche pour confirmer les
réglages de l'heure et de la minuterie.
Appuyer sur cette touche pour régler l'heure et
la minuterie.
24.SLEEP(Sommeil)
Appuyer sur cette touche pour sélectionner le mode SLEEP.
27.LOCK (Verrouillage)
Appuyer sur cette touche l'affichage sur l'écran à
cristaux liquides.
4

FONCTIONNEMENT

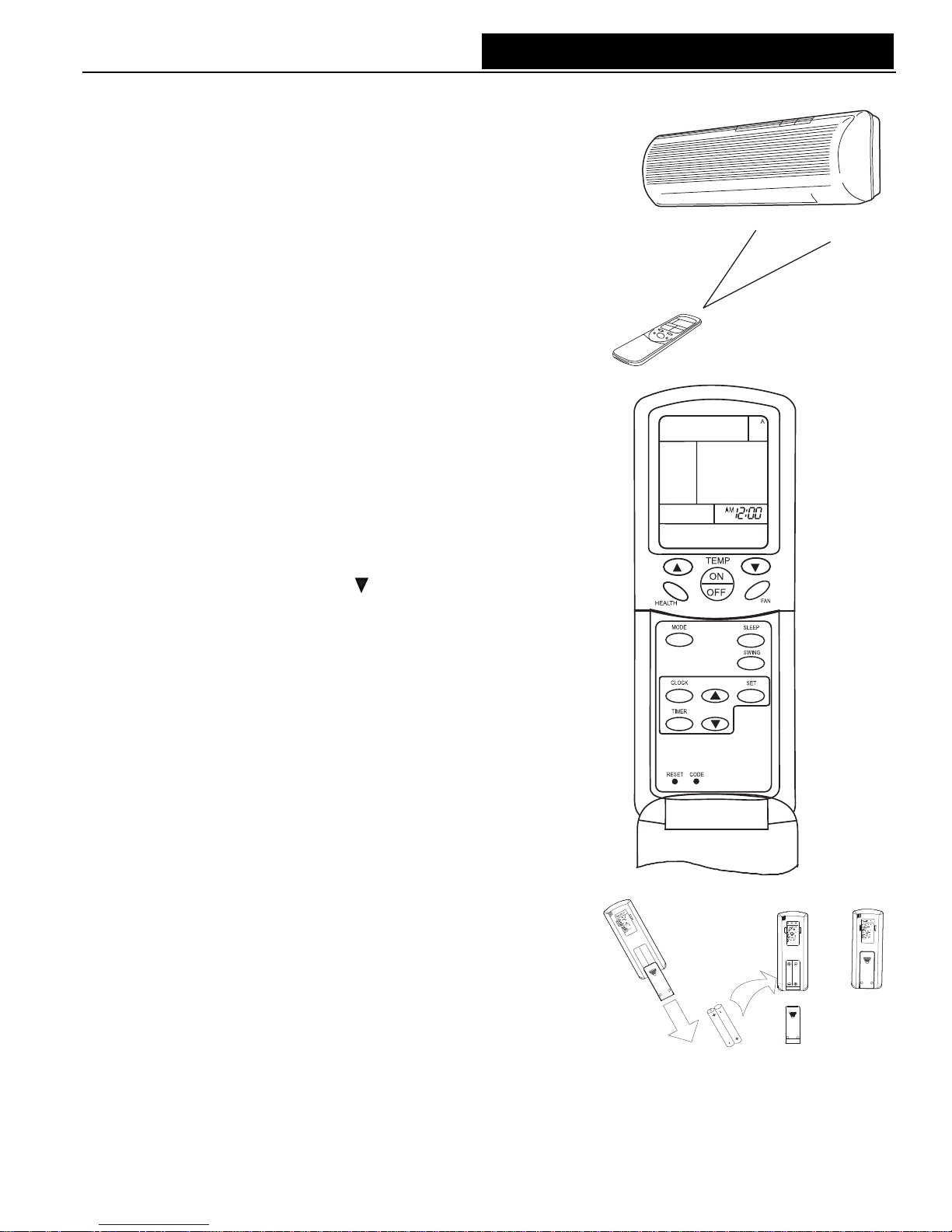

Remplacement des piles
Introduire les piles comme indiqué.
La télécommande utilise deux piles cylindriques 2 R-03.
Retirer le cache du logement des piles
Appuyer légèrement sur la touche “ ” et faire glisser le cache.
Introduire les piles
Vérifier que les piles sont introduites correctement, selon les indices "+"/"-"
Remplacer le cache
Indicateur de confirmation:
En cas d'erreur dans l'introduction des piles, attendre cinq minutes avant d'es-
sayer de nouveau.
Fonctionnement de la télécommande
Vérifier que la tête de la télécommande est dirigée vers le récepteur
de signal de l'unité intérieure.
Les signaux émis par la télécommande doivent pouvoir être captés
par le récepteur de l'unité intérieure (la télécommande doit être à une
portée d'environ 7 mètres sans obstacles).
Ne pas jeter la télécommande et empêcher tout liquide d'y pénétrer.
Si la pièce est dotée d'un éclairage fluorescent avec des starters élec-
troniques ou d'un téléphone sans fil, il y a le risque d'interférences à
la réception du signal. Dans ce cas, vous devrez rapprocher la
télécommande de l'unité.
Note:
Utiliser deux piles nouvelles du même type.
Si la télécommande ne fonctionne pas normalement ou ne fonctionne pas du
tout, appuyer avec le bout d'un crayon ou un objet similaire sur la touche de
réinitialisation (reset).
Informations utiles:
Si la télécommande ne doit pas être utilisée pendant longtemps, retirer les
piles. Si après avoir retiré les piles, il y a des informations qui s'affichent sur
l'écran, appuyer sur la touche de réinitialisation.
5

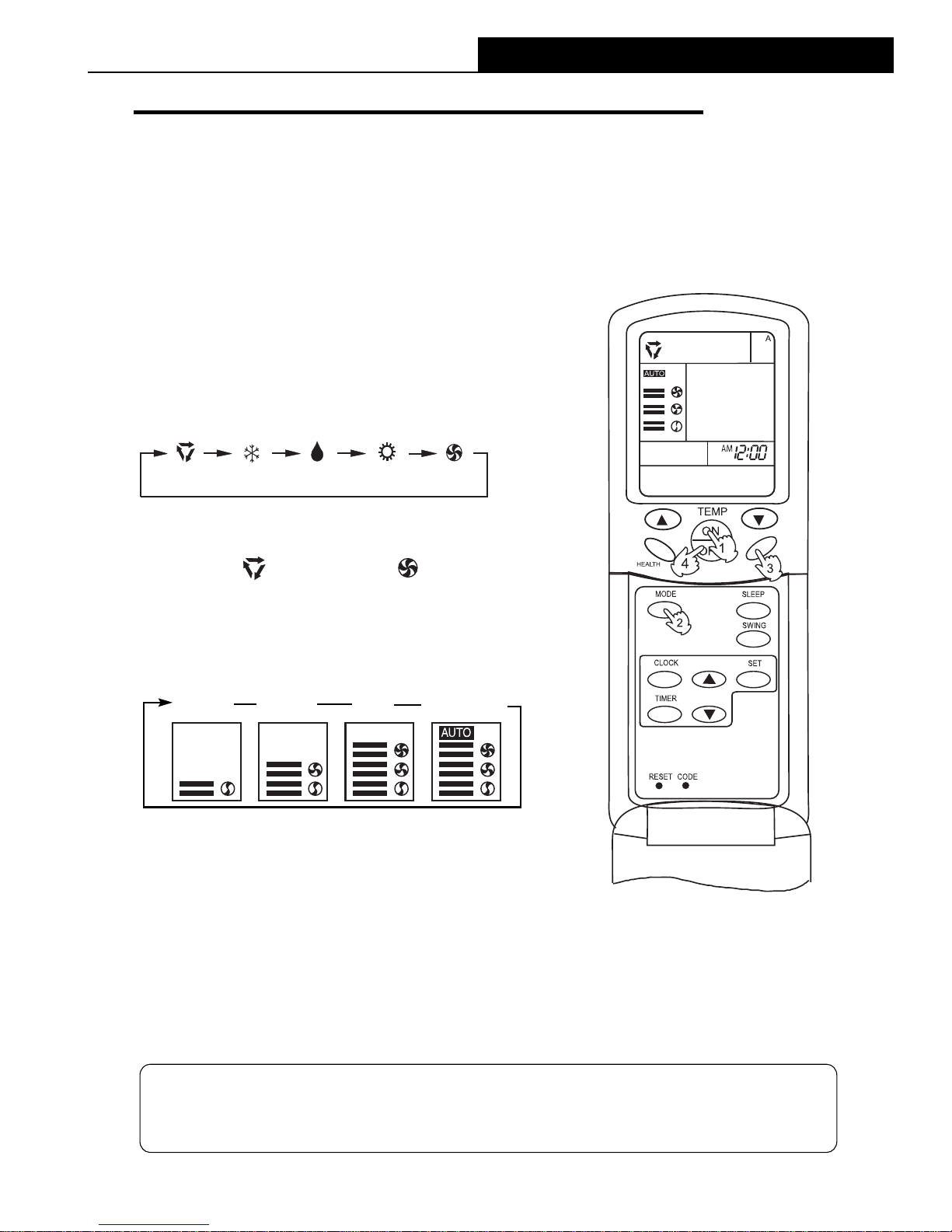

3. FAN (Ventilation)
Appuyer sur la touche FAN. Avec chaque pression sur cette
touche, la vitesse de ventilation change comme suit:
Fonctionnement Automatique, Ventilation
1. Marche
Mettre l'appareil sous tension avec l'interrupteur ON/OFF. Le
mode de fonctionnement antérieur apparaît sur l'écran (sauf le
réglage de minuterie).
L'indicateur d'opération sur l'unité intérieure s'allume.
2. Sélection du mode de fonctionnement
Appuyer sur la touche MODE. Avec chaque pression sur cette
touche, le mode de fonctionnement change comme suit :
Informations utiles:
La télécommande sauvegarde dans sa mémoire les réglages pour chaque mode de fonctionnement. La
prochaine fois, appuyer sur la touche ON/OFF et le climatiseur se met en marche dans les mêmes conditions.
Aucun nouveau réglage n'est nécessaire, sauf pour la Minuterie (TIMER ON/OFF).
AUTO (Automatique), COOL (Climatisation),
DRY (Déshumidification), HEAT (Chauffage), FAN
(Ventilation).
L'unité fonctionnera selon le mode sélectionné.
'Automatique’ ou '
Sélectionnez ' Ventilation
L'unité fonctionnera selon la vitesse de ventilation sélectionnée.
Note: Le fonctionnement AUTO n'est pas disponible sur le mode
FAN (Ventilation).
Si nécessaire, régler la direction du flux d'air.
4. Arrêt
Appuyer sur la touche ON/OFF. L'écran n'affiche que l'heure.
Tous les indicateurs de l'unité intérieure sont éteints.
Le volet vertical se ferme automatiquement.
AUTO COOL DRY HEAT FAN
Faible Moyen Fort Automatique
FONCTIONNEMENT
6

Recommandations Utiliser la CLIMATISATION en été
Utiliser le CHAUFFAGE en hiver
Utiliser la DESHUMIDIFICATION au printemps, en automne et dans les climats
humides
1. Marche
Mettre l'appareil sous tension avec l'interrupteur ON/OFF. Le mode de fonctionnement
antérieur apparaît sur l'écran (sauf le réglage de minuterie).
L'indicateur d'opération sur l'unité intérieure s'allume
2. Sélection du mode de fonctionnement
Appuyer sur la touche MODE. Chaque fois que vous appuyez sur cette touche, le
mode de fonctionnement change comme suit:
L'unité fonctionnera selon le mode affiché sur l'écran. Sélectionner le mode préféré.
3. Sélection de Température
Appuyer sur la touche TEMP
Chaque fois que vous appuyez sur cette touche, la température sélectionnee aug-
mente de 1°C.
Chaque fois que vous appuyez sur cette touche, la température baisse de 1°C.
L'unité atteindra la température sélectionnée sur l'écran.
4. Sélection de Vitesse de Ventilation
Appuyer sur la touche FAN. Avec chaque pression sur cette touche, la vitesse de
ventilation change comme suit:
L'unité fonctionnera selon la vitesse de ventilation affichée sur l'écran.
Si vous sélectionnez le mode CHAUFFAGE, vous aurez de l'air chaud après quelques
minutes.
Si vous sélectionnez le mode DESHUMIDIFICATION, lorsque la température est supérieure à celle qui a été
réglée de 2°C l'unité fonctionnera par intervalles à la vitesse LO (faible) indépendamment du réglage de la vitesse
de ventilation.
Informations utiles:
La télécommande sauvegarde dans sa mémoire les réglages pour chaque mode de fonctionnement. La prochaine
fois, appuyer sur la touche ON/OFF et le climatiseur se mettra en marche dans les mêmes conditions.
CLIMATISATION, CHAUFFAGE, DESHUMIDIFICATION
FONCTIONNEMENT
La climatisation se met en marche
lorsque la température de la pièce
est superieure à celle qui a été
reglée. Flux d'air extrêmement faible
Lorsque la température de la pièce
atteint la temperature réglée, l'unité
fonctionnera sur le mode DESHU-
MIDIFICATION (faible).
Réglage de Température +2°C
Réglage de Température
AUTO (Automatique), COOL (Climatisation),
DRY (Déshumidification), HEAT (Chauffage), FAN (Ventilation).
AUTO COOL DRY HEAT FAN
Faible Moyen Fort Automatique
7

CLIMATISATION, CHAUFFAGE, DESHUMIDIFICATION
FONCTIONNEMENT

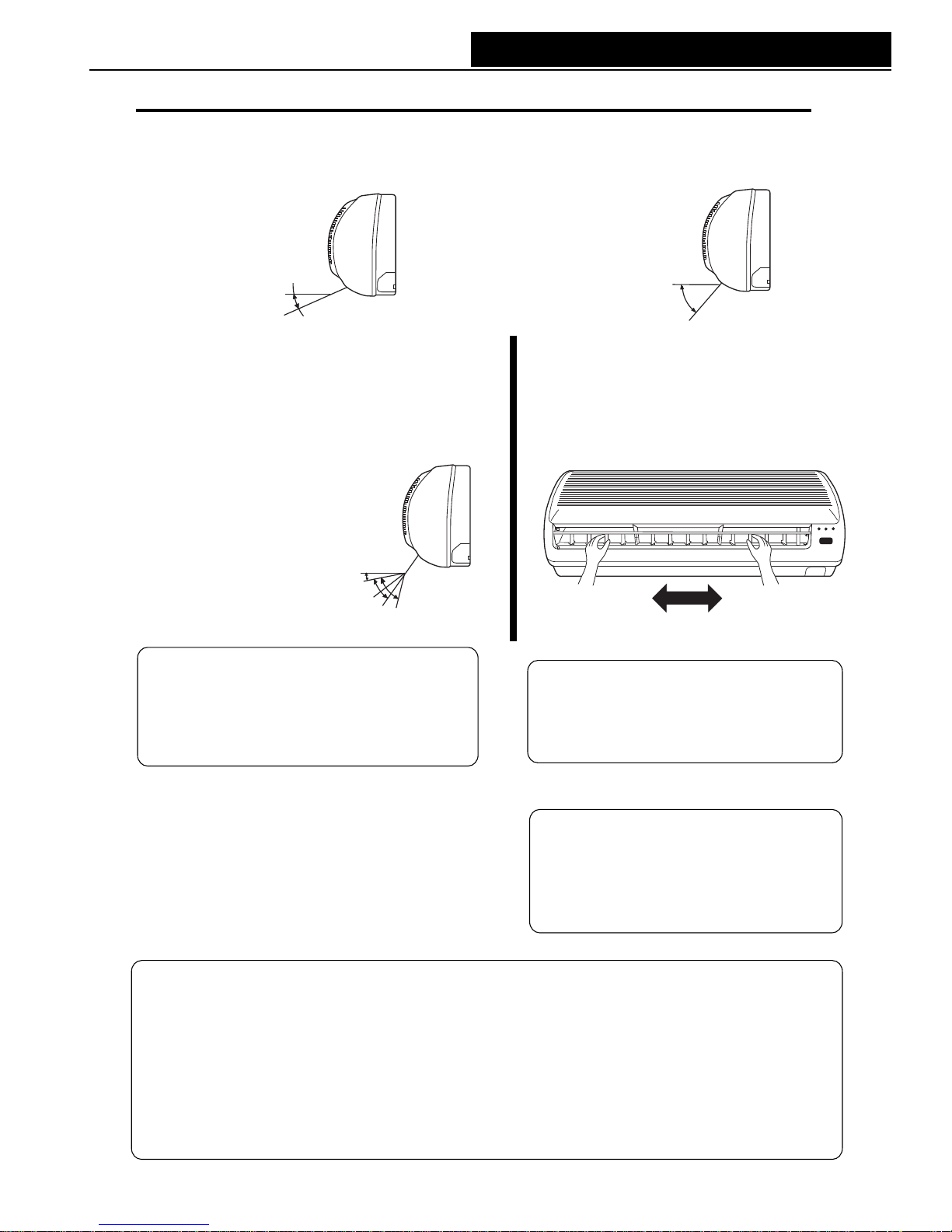

5. Réglage de la direction du flux d'air
Après avoir sélectionné le mode de fonctionnement, le volet vertical s'ouvre automatiquement selon le mode.
CHAUFFAGE
Bas et Haut (Utiliser la telecommande)
Appuyer sur la touche SWING. Le volet vertical
se déplacera comme indiqué sur le diagramme.
Appuyer de nouveau sur la touche SWING pour
fixer la position du volet.
Ajustement du flux d'air - gauche et
droite (manuel)
Diriger les volets à gauche et à droite vers
la direction préférée. Voir diagramme.
Environ 10°
CLIMATISATION Environ 45°
CHAUFFAGE Environ 60°
Attention:
Lois d’ une utilisation prolongée des modes CLI-
MATISATION ou DESHUMIDIFATION, il est con-
seillé d'éviter la direction du volet vertical vers le
bas. Si non, il y a le risque de formation d'humidité
condensée.
Attention:
Lorsque le climat est très humide, si tous les
volets sont ajustés vers la même direction il y a le
risque de formation d'humidité condensée.
Attention:
L'unite ne doit être mise en marche qu'après
trois minutes, en raison de son système de
protection. Le mode CHAUFFAGE n'est pas
disponible sur l'unité de refroidissement
uniquement.
6. Arrêt
Appuyer sur la touche ON/OFF. L'écran
n'affiche que l'heure.
Tous les indicateurs de l'unité intérieure
sont éteints.
Le volet vertical se ferme automatique-
ment.
Environ 10° Environ 60°
Informations utiles:
Faire attention à ne pas vous enrhumer lorsque l'air froid est dirigé vers le bas.
Pour des raisons de santé, il n'est pas conseillé de se déplacer fréquemment en été entre des pièces où la dif-
férence de température est supérieure à 7°C. Une différence de 3-5°C vous reposera tandis que la consom-
mation d'énergie sera moins importante.
CLIMATISATION
Pour assurer une climatisation homogène dans toute la pièce, il convient de diriger le flux d'air à l'horizontale.
Al'inverse, en mode chaud, le flux d'air doit être orienté vers le bas, car il a tendance à monter.
8
