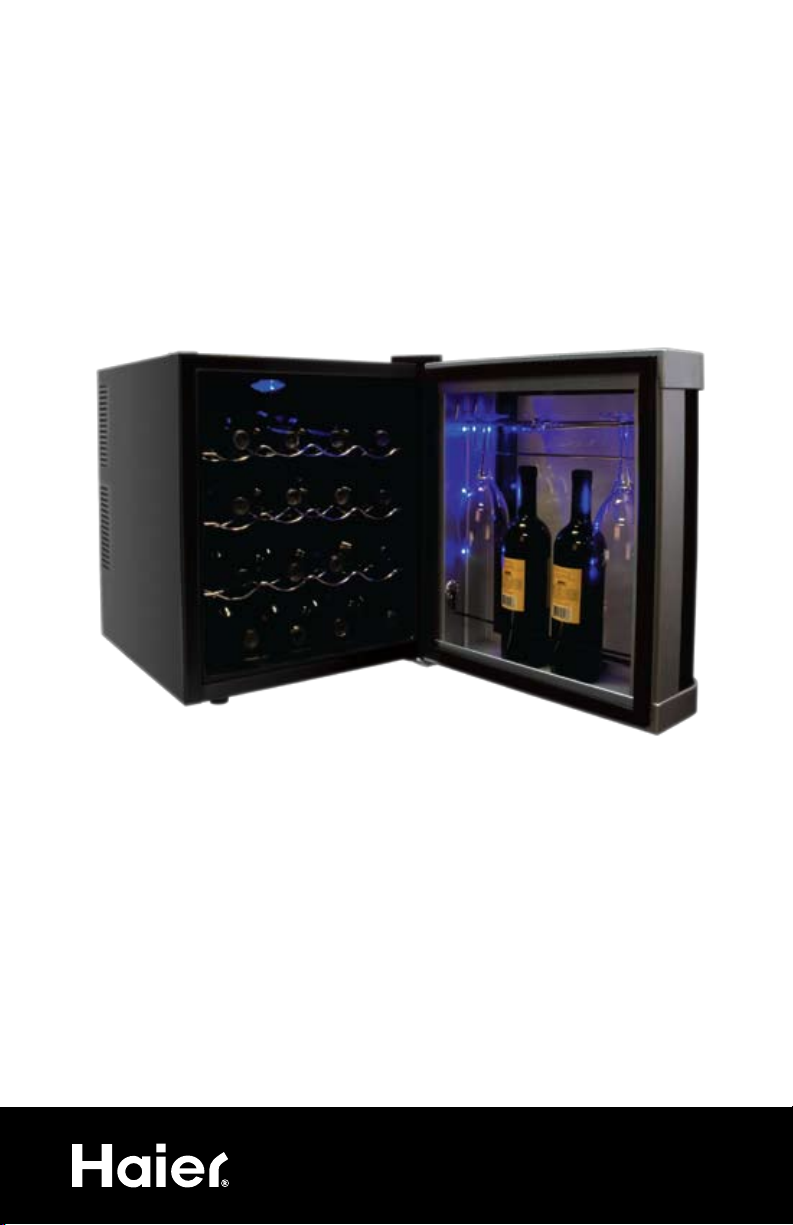

Haier HVDW20ABB -01 User manual

Thermoelectric Wine Cellar
Travail Thermoélectrique
Termoélectrico Encimera
User Manual
Model # HVDW20ABB -01
Guide de l’Utilisateur
Modéle # HVDW20ABB -01
Manual del Usuario
Para Modelo de # HVDW20ABB -01
Quality •Innovation •Style

1
When using this appliance, always exercise basic safety
precautions, including the following:
1. Read all of the instructions before using this appliance.
2. This wine cellar must be properly installed in accordance with the
installation instructions before it is used. See grounding instructions
in the installation section.
3. Never unplug your wine cellar by pulling on the power cord.
Always grasp the plug firmly and pull straight out from the outlet.
4. Repair or replace immediately, all electric service cords that have
become frayed or otherwise damaged. Do not use a cord that
shows cracks or abrasion damage along its length, the plug or the
connector end.
5. Unplug your wine cellar before cleaning or before making any repairs.
Note: If for any reason this product requires service, we strongly
recommend that a certified technician performs the service.
6. If your wine cellar is not being used, we recommend that you remove
the door and leave the shelves in place. This will reduce the possibility
of danger to children.
7. This wine cellar should not be recessed or built-in an enclosed cabinet.
It is designed for freestanding installation only.
8) Do not operate your wine cellar in the presence of explosive fumes.
9) Do not store foods in wine cellar as interior temperature may not be
cool enough to prevent spoilage.
SAVE THESE INSTRUCTIONS
HOUSEHOLD USE ONLY
DANGER
Risk of child entrapment. Before you throw away your old
appliance, take off the doors. Leave the shelves in place so
that children may not easily climb inside.
SAFETY PRECAUTIONS
English

2
PAGE
SAFETY PRECAUTIONS ..........................................................................1
PARTS AND FEATURES ..........................................................................3
INSTALLING YOUR WINE CELLAR......................................................4-5
Unpacking your wine cellar ........................................................................4
Proper Air Circulation.................................................................................4
Electrical Requirements ...............................................................................5
Use of extension cords................................................................................5
Install Limitations ........................................................................................5
Door Alignment .........................................................................................5
WINE CELLAR FEATURES AND USE.......................................................6
Temperature Adjustments ............................................................................6
Thermoelectric Cooling ...............................................................................7
Shelving....................................................................................................7
PROPER WINE CELLAR CARE AND CLEANING.....................................8
Cleaning and Maintenance.........................................................................8
Power interruptions.....................................................................................8
Vacation & moving care .............................................................................8
TROUBLESHOOTING..............................................................................9
WARRANTY..........................................................................................10
Staple your receipt to your manual.
You will need it to obtain warranty service.
TABLE OF CONTENTS
Thank you for using our Haier
product. This easy-to-use manual will
guide you in getting the best use of
your wine cellar.
Remember to record the model and
serial number. They are on a label in
back of the wine cellar.
Model number
Serial number
Date of purchase
English

3
English
PARTS AND FEATURES
1. Light
2. Fan Cover
3. Removable Shelves (3)
4. Leveling Legs
5. Hinge Cover
6. Glass Holder
7. LED Lights (3 each side)
8. Wire Bottle Holder
9. Light ON/OFF
10. Cº/Fº Button
11. LCD Display
12. Set Temp Up
13. Set Temp Down
9 10 11 12 13
HVDW20ABB -01

8

4
English
Unpacking Your Wine Cellar
1. Remove all packaging material. This includes the base and all adhesive tape
holding the wine cellar accessories inside and outside.
2. Inspect and remove any remains of packing, tape or printed materials before
powering on the wine cellar.
Proper Air Circulation
• To assure your wine cellar works at the maximum efficiency it was designed
for, you should install it in a location where there is proper air circulation and
electrical connections.
• The following are recommended clearances around the wine cellar
Sides ..................... 2" (50mm)
Top ....................... 4" (100mm)
Back...................... 2" (50mm)
• Do not over fill your wine cellar for proper internal air circulation.
NOTE: Allow enough space in the front of the unit to
open the door to 120˚.
INSTALLING YOUR WINE CELLAR

5
English
Grounding Instructions
• Make sure there is a suitable power outlet (115V~60Hz 15A) with proper
grounding to power the wine cellar.
• Avoid the use of three plug adapters or cutting off the third grounding pin
in order to accommodate a two plug outlet. This is a dangerous practice
since it provides no effective grounding for the wine cellar and may result
in shock hazard.
Use of Extension Cords
• Avoid the use of an extension cord because of potential safety hazards under
certain conditions. If it is necessary to use an extension cord, use only a 3-wire
extension cord that has a 3-blade grounding plug and a 3-slot outlet that will
accept the plug. The marked rating of the extension cord must be equal to or
greater than the electrical rating of the appliance.
Installation Limitations
• Do not install your wine cellar in any location not properly insulated or heated
e.g. garage etc.
• Select a suitable location for the wine cellar on a hard even surface away from
direct sunlight or heat source e.g. radiators, baseboard heaters, cooking
appliances etc. Any surface unevenness should be corrected with the leveling
legs located on the front and rear bottom corners of the wine cellar. Avoid
placing unit where there may be electrical interference.
• Your wine cellar is designed for free-standing installation only. It is not
designed for built-in application.
NOTE: To minimize the risk of rusting, leakage and insulation
damage, avoid placing the unit in a place where heavy
moisture is present. Under no circumstances spill or directly
apply water onto or into the unit.

6
English
WINE CELLAR FEATURES & USE

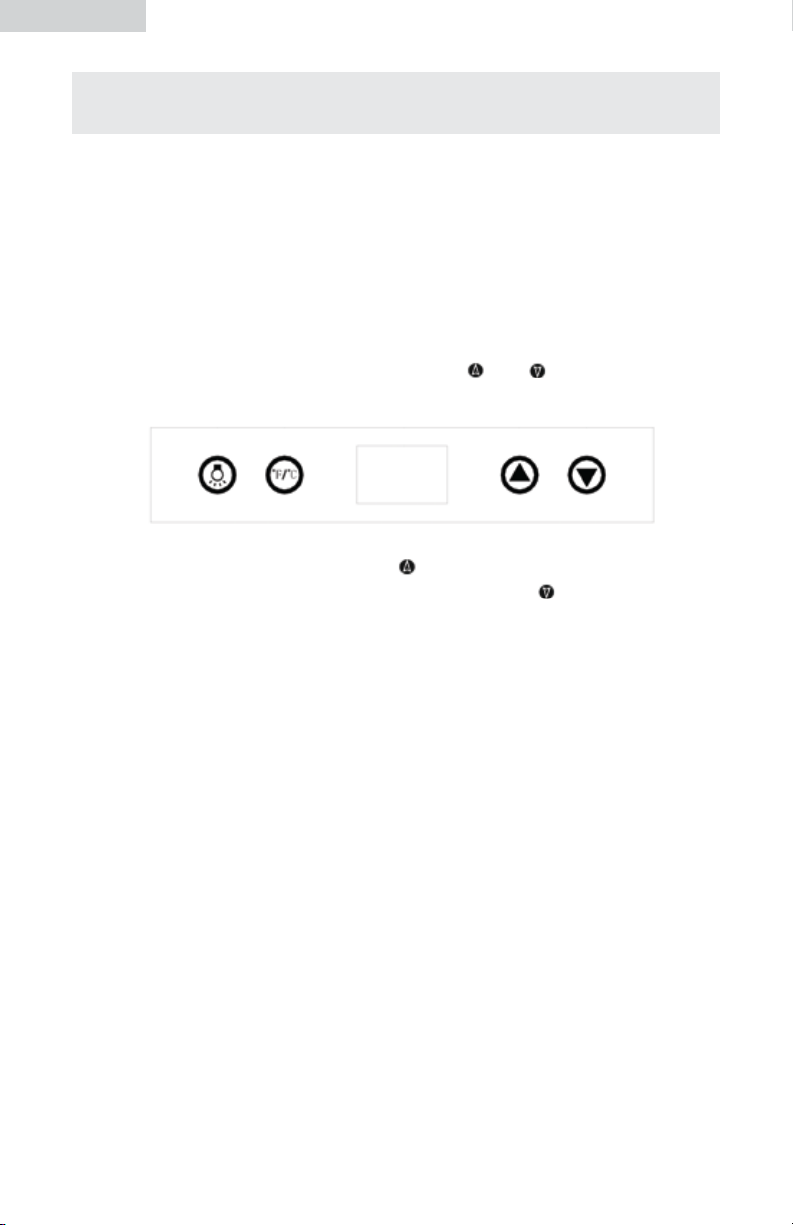

Plug in the wine cellar to power the unit on.
You can set the temperature of your wine cellar at any setting you desire. The
temperature will range from 46˚ to 64˚. When initially turned on, the LED will
show the ambient. The LED will then display the internal temperature.
NOTE: The wine cellar control panel has an auto-lock feature to prevent children
from changing the temperature. The temperature control will automatically
lock after 60 seconds. To unlock the temperature control, press the ( )
and ( ) at the same time until you hear a beep.
NOTE: White wine temperature is cooler than red wine temperature.
By pressing the ( ) temperature button on the display you can increase the
temperature and pressing the ( ) temperature button will lower the temperature.
Your wine cellar also has a light for your viewing pleasure. A light switch on the
control panel will activate the cabinet light and front door LEDs manually. Under
normal operation it is best for the light to remain off.
Please note that the actual cabinet temperature in a thermoelectric unit is
dependent on the ambient temperature. You may set the cabinet temperature
within range but the unit may not reach the preset temperature.
Press the Fº/Cº button to toggle between Celsius and Fahrenheit temperature
readings.
For this model, when the ambient temperature is 77°, the lowest temperature
that can be reached is 50-52°. When ambient temperature is 73°, the cabinet
temperature can reach approximately 46-48º.
NOTE: The display temperature is from 46º-64º. When the cooler is installed,
if the ambient temperature is higher than 64º or lower than 46º, the display
will show "-" until the cabinet has cooled down to 64º or warmed up to 46º.
When the wine cooler is started, the temperature display will show the ambient
temperature.
When the ambient temperature is below the pre-set temperature, the cellar will
not operate until the ambient temperature increase to higher than the pre-set
temperature.

7
English
Thermoelectric Cooling:
• Thermoelectric (also referred to as semiconductor) wine cellars do not use a
compressor and therefore create minimal noise and vibration. Besides being
extremely quiet, the lack of vibration will prevent bubbles from forming in
stored wine. In addition thermal electric units offer high reliability and low
maintenance while precisely maintaining the preset temperature for storing
wine. Thermal electric technology is environmentally friendly, as no CFC,
HCFC, or HCF-type refrigerants are involved in the cooling process.
Shelving:
• The shelves are chrome plated for appearance and easy cleaning.

8
English
Warning:
To avoid electric shock always unplug your wine cellar
before cleaning. Ignoring this warning may result
in death or injury.
Caution: Before using cleaning products, always read and
follow manufacturer’s instructions and warnings to avoid
personal injury or product damage.
General:
• If water has collected in the drip tray from the back of the
unit, discard the water and reinsert the drip tray into the
holder.
• Prepare a cleaning solution of 3-4 tablespoons of
baking soda mixed with warm water. Use sponge or soft
cloth, dampened with the cleaning solution, to wipe down
your wine cellar.
• Rinse with clean warm water and dry with a soft cloth.
• Do not use harsh chemicals, abrasives, ammonia, chlorine
bleach,concentrated detergents, solvents or metal scouring
pads. SOME of these chemicals may
dissolve, damage and/or discolor your wine cellar.
Power Interruptions
• Occasionally there may be power interruptions due to thunderstorms or other
causes. Remove the power cord from AC outlet when a power outage occurs.
When power has been restored, replug power cord to AC outlet.
Vacation and Moving Care
• For long vacations or absences, unplug the unit, empty contents from wine
cellar, and clean the wine cellar and door gaskets according to “General
cleaning” section. Prop doors open, so air can circulate inside.When moving
always move the wine cellar vertically. Do not move the unit lying on its side.
PROPER WINE CELLAR CARE AND CLEANING
Cleaning and Maintenance

9
English
Wine Cellar does not operate
• Check if wine cellar is plugged in.
• Check if there is power at the AC outlet, by checking the circuit breaker.
Wine appears too warm
• Frequent door openings.
• Allow time for recently added wine to reach desired temperature.
• Check gaskets for proper seal.
• Adjust temperature control to colder setting.
Wine temperature is too cold
• If temperature control setting is too cold, adjust to a warmer setting.
Moisture build up on interior or exterior
of the wine cellar:
• This is normal during high humidity periods.
• Prolonged or frequent door openings.
• Check door gaskets for proper seal.
Wine Cellar door does not shut properly:
• Level the wine cellar.
• Check for blockages e.g. wine bottles, shelves.
TROUBLESHOOTING

10
English
LIMITED WARRANTY
What is covered and for
how long?
This warranty covers all defects in
workmanship or materials for a
period of:
12 months labor (carry-in)
12 months parts
The warranty commences on the date
the item was purchased and the
original purchase receipt must be
presented to the authorized service
center before warranty repairs are
rendered.
EXCEPTIONS: Commercial or
Rental Use warranty
90 days labor (carry-in only)
90 days parts
No other warranty applies
What is covered.
1. The mechanical and electrical parts,
which serve as a functional, purpose
of this appliance for a period of
12 months. This includes all parts
except finish, and trim.
What will be done?
1. We will repair or replace, at our
discretion any mechanical or
electrical part which proves to be
defective in normal usage during the
warranty period so specified.
2. There will be no charge to the
purchaser for parts and labor on
any covered items during the initial
12 month period.
3. Contact your nearest authorized
service center. For the name of the
nearest service center please call
1-877-337-3639.
THIS WARRANTY COVERS
APPLIANCES WITHIN THE
CONTINENTAL UNITED STATES,
PUERTO RICO AND CANADA.
IT DOES NOT COVER
THE FOLLOWING:
Damages from improper installation.
Damages in shipping.
Defects other than manufacturing.
Damage from misuse, abuse, accident,
alteration, lack of proper care and
maintenance or incorrect current or
voltage.
Damage from other than household use.
Damage from service by other than an
authorized dealer or service center.
Decorative trims or replaceable
light bulbs.
Transportation and shipping.
Labor (after the initial 12 months).
THIS LIMITED WARRANTY IS GIVEN
IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR, INCLUDING THE
WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR
PURPOSE
The remedy provided in this warranty
is exclusive and is granted in lieu of all
other remedies.
This warranty does not cover
incidental or consequential damages,
so the above limitations may not apply
to you. Some States do not allow
limitations on how long an implied
warranty lasts, so the above limitations
may not apply to you.
This warranty gives you specific legal
rights, and you may have other rights,
which vary, from state to state.
Haier America
New York, NY 10018

1
Español
Lea todas las instrucciones antes de utilizar este aparato.
Cuando utilice este aparato, siempre ejerza las precauciones
de seguridad básicas, incluyendo las siguientes:
1. Use este enfriador de vino solamente para el propósito que fue creado
como se describe en esta guía de usos y cuidados.
2. Este enfriador de vino debe de ser instalado apropiadamente de
acuerdo con las instrucciones de instalación antes de ser usado. Vea
las instrucciones de conexión a tierra en la sección de instalación.
3. Nunca desconecte el enfriador de vino jalando del cordón. Siempre
sujete la clavija firmemente y jálela hacia fuera del tomacorriente.
4. Repare o reemplace inmediatamente todos los cables eléctricos que se
hayan quemado o dañado. No utilice un cable que muestre grietas a
abrasiones a lo largo del mismo o en la clavija o el conectador.
5. Desconecte el enfriador de vino antes de limpiarlo o del mantenimiento
general. Nota: No intente repararlo usted mismo. Llame a un agente
calificado para cualquier reparación.
6. Si usted está reemplazando un enfriador de vino antiguo, retire las
puertas del mismo antes de guardarlo o desecharlo, y deje los estantes
en lugar. Esto reducirá la posibilidad de peligro a los niños.
7. Este enfriador de vino no debe ser empotrado o colocarse dentro de un
hueco; está diseñado para su instalación libre solamente (por favor vea
la sección de instalación para mayor información).
8. No opere el enfriador de vino en la presencia de humos explosivos.
9. No guarde comida en el enfriador de vino, ya que la temperatura
dentro del mismo puede no ser lo suficientemente fría para prevenir la
descomposición de la comida.
CONSERVE ESTAS INSTRUCCIONES
USO DOMESTICO SOLAMENTE
PELIGRO
Existe el riesgo de que los niños puedan quedar atr
padosdentro. Antes de tirar su enfriador de vino, quite las
puertas. Deje los anaqueles en su lugar para que los niños no
puedan entrar fácilmente en el interior.”
INSTRUCCIONES PRECAUTORIAS

2
Español
Agrafer le ticket de caisse au guide.
Il devra être présenté pour tout service après-vente sous garantie.
Gracias por utilizar nuestro
producto Haier. Este sencillo
manual le orientará con respecto al
mejor uso que puede darle a
su enfriador de vino.
Recuerde tomar nota del modelo y
número de serie. Ambos se
encuentran impresos en una
etiqueta en la parte posterior del
enfriador de vino.
Numero de Modelo
Numero de Serie
Fecha de Compra

3
Español
INDICE
PAGE
INSTRUCCIONES PRECAUTORIAS .............................................. 1
PIEZAS Y CARACTERISTICAS ...................................................... 4
INSTALACION DE SU REFRIGERADOR DEL VINO ...................5-6
Desempaque de su Refrigerador del Vino.......................................... 5
Circulación Apropiada del Aire........................................................ 5
Requisitos Eléctricos ........................................................................ 6
El uso de Cuerdas de Extensión........................................................ 6
Las Limitaciones de la instalación...................................................... 6
La Alineación de la puerta............................................................... 6
CARACTERISTICAS Y USO DEL REFRIGERADOR DEL VINO....... 7
Ajustes de la Temperatura................................................................ 7
Enfriamiento Electrotermico .............................................................. 8
Estantes ......................................................................................... 8
CUIDADOS Y LIMPIEZA ASECUADA DEL REFRIGERADOR ........ 9
Limpieza y Mantenimiento ............................................................... 9
Interrupciones de la Corriente Eléctrica.............................................. 9
Vacaciones y Mudanza................................................................... 9
VERIFICACION DE PROBLEMAS ............................................... 10
INFORMACION DE GARANTIA ................................................ 11

4
Español
PIEZAS Y CARACTERISTICAS
1. Luz
2. Cubierta de ventilador
3. Estantes extraíbles (3)
4. Patas niveladoras
5. Cubierta de la bisagra
6. Porta-vaso
7. Luces LED (3 a cada lado)
8. Porta-botella de alambre
9. Luz Encendida/apagada
10. Botón Cº/Fº
11. Pantalla LCD
12. Configurar temperatura
hacia arriba
13. Configurar temperatura
hacia abajo
9 10 11 12 13
HVDW20ABB -01

8

5
Español
INSTALACION DE SU REFRIGERADOR DEL VINO
Desempaque de su Refrigerador del Vino
1. Retire todo el material de embalaje. Esto incluye la base de espuma y toda
la cinta adhesiva que sostiene los accesorios del refrigerador del vino en el
interior y exterior. Deslice y saque la protección de plástico o espuma usada
para proteger al compresor de daños durante el envío debido a la vibración
y los golpes.
2. Inspeccione y retire cualesquier restos del embalaje, la cinta adhesiva o los
materiales impresos antes de encender el refrigerador del vino.
Circulación Apropiadado del Aire
• Para asegurar que su refrigerador del vino funcione con la eficiencia máxima
para la que fue diseñado, éste debe ser instalado en un lugar donde haya una
circulación de aire adecuada, conexiones eléctricas y de tubería.
• Estas son las distancias recomendadas que deben dejarse alrededor del
refrigerador del vino:
Lados ......................... 2" (50mm)
Parte Superior ............. 4" (100mm)
Parte Posterior ............. 2" (50mm)
• Do not over fill your wine cellar for proper internal air circulation.
NOTA: Permite suficiente espacio en la frente de la unidad para
abrir la puerta a 120?

6
Español
Requisitos Eléctricos
• Asegúrese de que haya un tomacorriente apropiado (115V~60Hz 15A) con
una conexión a tierra apropiada para hacer funcionar el refrigerador del vino.
• Evite el uso de adaptadores de tres patas o el cortar la tercer pata de
conexión a tierra para poder conectar en un tomacorriente bifásico. Esto sería
una práctica muy peligrosa ya que no proveería al refrigerador del vino
con una conexión a tierra adecuada y podría resultar un riesgo de
descarga eléctrica.
El uso de Cuerdas de Extensión
• Evite el uso de una cuerda de la extensión a causa de peligros potenciales
de seguridad bajo ciertas condiciones. Si es necesario usar una cuerda
de la extensión, use sólo una cuerda de 3 alambres de extensión que tiene
un de 3 hojas molió tapón y una salida de 3 ranuras que aceptarán el tapón.
La calificación marcada de la cuerda de la extensión debe ser igual a o más
que la calificación eléctrica del aparato.
Limitaciones de Instalación
• No instale su refrigerador del vino en ningún lugar que no tenga el aislamiento
o la calefacción apropiada, por ejemplo una cochera, etc. Su refrigerador
del vino no fue diseñado para funcionar en temperaturas abajo de los 12°
Centígrados (55°F).
• Seleccione un lugar adecuado para el refrigerador del vino sobre una
superficie sólida y nivelada alejado de los rayos directos del sol o de una
fuente de calor como la de los radiadores, rejillas de calefacción, estufas, etc.
Cualquier desnivelación del piso debe ser corregido con las patas niveladoras
ubicadas en las esquinas inferiores frontales del refrigerador del vino.
• Su refrigerador del vino se diseña para la instalación libre solamente. No se
diseña para la aplicación incorporada.
NOTA: Para aminorar el riesgo de oxidar, el daño de merma y
aislamiento, evita colocando la unidad en un lugar donde
humedad pesada es presente. Rocie aplica directamente o
en ningún concepto agua en o en la unidad.

7
Español
USO Y CARACTERISTICAS DEL
ENFRIADOR DE VINOS
Enchufe el enfriador de vinos para prender la unidad.
Puede fijar la temperatura del enfriador de vinos en la configuración que desee.
La temperatura puede ajustarse de 46º a 64º Cuando se encienda inicialmente,
el indicador luminoso mostrará la temperatura ambiente. El indicador luminoso
mostrará luego la temperatura interna.
NOTA: El panel de control del enfriador de vinos tiene una función de auto-
bloqueo para evitar que los niños cambien la temperatura. El control de
temperatura se auto-bloqueará automáticamente luego de 60 segundos. Para
desbloquear el control de temperatura, presione ( ) y ( ) al mismo tiempo
hasta que escuche un pitido.
NOTA: La temperatura del vino blanco debe ser inferior a la del vino tinto
Al presionar el botón de la temperatura ( ) en el visor, puede aumentar
la temperatura, y al presionar el botón de la temperatura ( ), se baja la
temperatura.
Su enfriador de vinos también cuenta con luz para que pueda disfrutar de ver los
vinos. Un interruptor de la luz en el panel de control activará la luz del gabinete
y las luces LED de la puerta delantera manualmente. Durante el funcionamiento
normal, es mejor dejar la luz apagada.
Por favor tenga en cuenta que la temperatura del gabinete en una unidad
electrotérmica depende de la temperatura ambiente. Puede establecer la
temperatura del gabinete dentro del rango adecuado, pero es probable que la
unidad no llegue a la temperatura preconfigurada.
Presione el botón Fº/Cº para cambiar la lectura de temperatura entre Celsius y
Fahrenheit.
Para este modelo, cuando la temperatura ambiente es 77º, la temperatura más
baja que puede alcanzar es 50-52°. Cuando la temperatura ambiente es 73º, la
temperatura del gabinete puede alcanzar 46-48°.
NOTA: El rango de la temperatura de pantalla es de 46º-64º. Cuando el
enfriador se instala, si la temperatura ambiente es más alta que 64º o más baja
que 46º, el indicador mostrará “--” hasta que el gabinete se haya enfriado a
64° o calentado a 46°. Cuando se enciende el enfriador de vinos, el indicador
de temperatura muestra la temperatura ambiente.
Cuando la temperatura ambiente está por debajo de la temperatura
preconfigurada, el enfriador no funcionará hasta que la temperatura ambiente
aumente por sobre la temperatura preconfigurada.

8
Español
Enfriamiento Electrotérmico:
• Los enfriadores de vino electrotérmicos (también denominados semiconduc-
tores) no utilizan compresor, y por lo tanto los ruidos y las vibraciones que
provocan son mínimos. Además de ser extremadamente silenciosos, la falta de
vibración evita que se formen burbujas en el vino almacenado. Las unidades
electrotérmicas ofrecen también una alta confiabilidad y bajo mantenimiento,
al mismo tiempo que mantienen con precisión la temperatura pre-configurada
ideal para conservar el vino. La tecnología electrotérmica protege la ecología,
ya que no se utilizan refrigerantes dañinos del tipo CFC, HCFC o HFC en el
proceso de enfriamiento.
Estantes:
• Los estantes son cromados para darles una mejor apariencia y para que sea
más fácil lavarlos.

9
Español
CUIDADOS Y LIMPIEZA ASECUADA DEL
REFRIGERADOR DEL VINO
Limpieza y Mantenimiento
Advertencia: Para evitar una descarga eléctrica siempre
desenchufe su refrigerador del vino antes de limpiarlo.
El ignorar esta advertencia puede causar esiones o la
muerte.
Precaución: Antes de usar productos de limpieza, siempre lea y siga
las instrucciones y advertencias del fabricante para evitar
lesiones personales o daños producto.
El General:
• Si se ha juntado agua en la bandeja de goteo de la parte
posterior de la unidad, descarte el agua y reinserte la bandeja
de goteo en el soporte.
• Prepare una solución de limpieza de 3-4 cucharadas de
bicarbonato de sodio mezclado con agua tibia. Use una
esponja o un trapo suave, humedecidos con la solución de
limpieza, para su refrigerador del vino.
• Enjuague con limpia tibia y seque con un trapo suave.
• No use químicos fuertes, abrasivos, amoniaco, cloro,
detergentes concentrados, disolventes o estropajos metálicos.
ALGUNOS de estos químicos pueden disolver, dañar y/o
decolorar su refrigerador del vino.
Interrupciones de Energía
• Pueden ocurrir ocasionalmente interrupciones de energía debido a
tormentas eléctricas u otras causas. Desenchufe el cable eléctrico del
tomacorriente de corriente alterna cuando ocurra una interrupción en el
sistema eléctrico. Cuando la electricidad haya regresado, vuelva a
conectar el cable eléctrico a un tomacorriente de corriente alterna.
Vacaciones y Mudanza
• Para las vacaciones o las ausencias largas, desenchufe el refrigerador del vino
y limpie las juntas del refrigerador y de la puerta del vino según la sección de
la “Limpieza General”. Mantenga las puertas abiertas para que el aire pueda
circular en el interior. Al mudarse, siempre traslade el refrigerador del vino
verticalmente. No lo traslade con la unidad colocada horizontalmente. Pudiera
ocurrir un posible daño el sistema sellado.
