Hama 55749 User manual

00055749/10.07
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com

DIGITAL
00055749

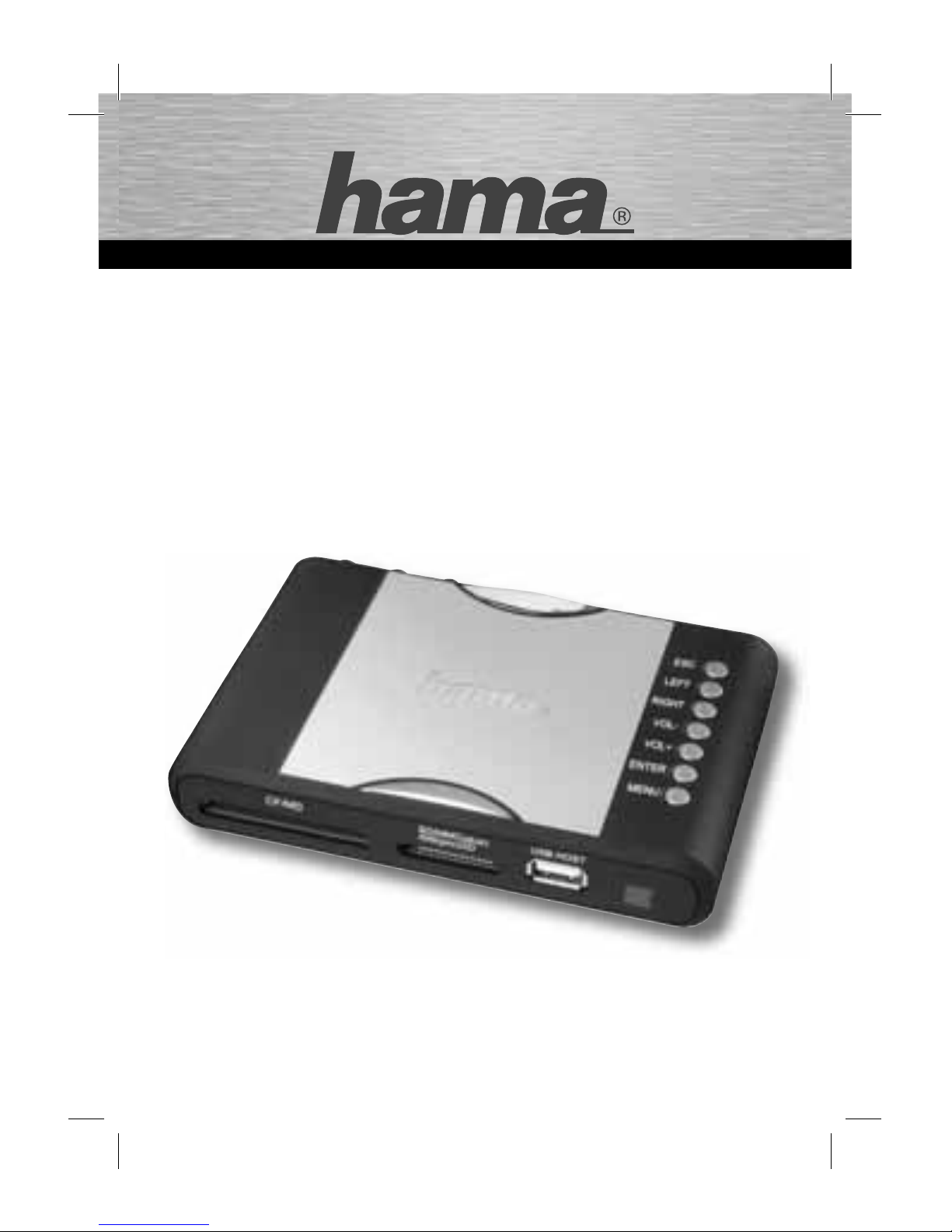

TV-Cardreader
»Photo Player HDTV 1080i«

dBedienungsanleitung
2
Bitte lesen Sie folgende Anweisungen vor der Installation genau durch, um sich
mit den besonderen Merkmalen und der Handhabung des Geräts vertraut zu
machen.
I. Lieferumfang:
55749 Photo Player 1080i
Wechselstromadapter (5V/2A)
Fernbedienung
Component-Videokabel (YPbPr; grün/blau/rot)
A/V-Kabel (Anschlüsse gelb, weiß, rot)
USB-Kabel
Benutzerhandbuch
II. Bedienelemente, Anschlüsse und Kartenslots:

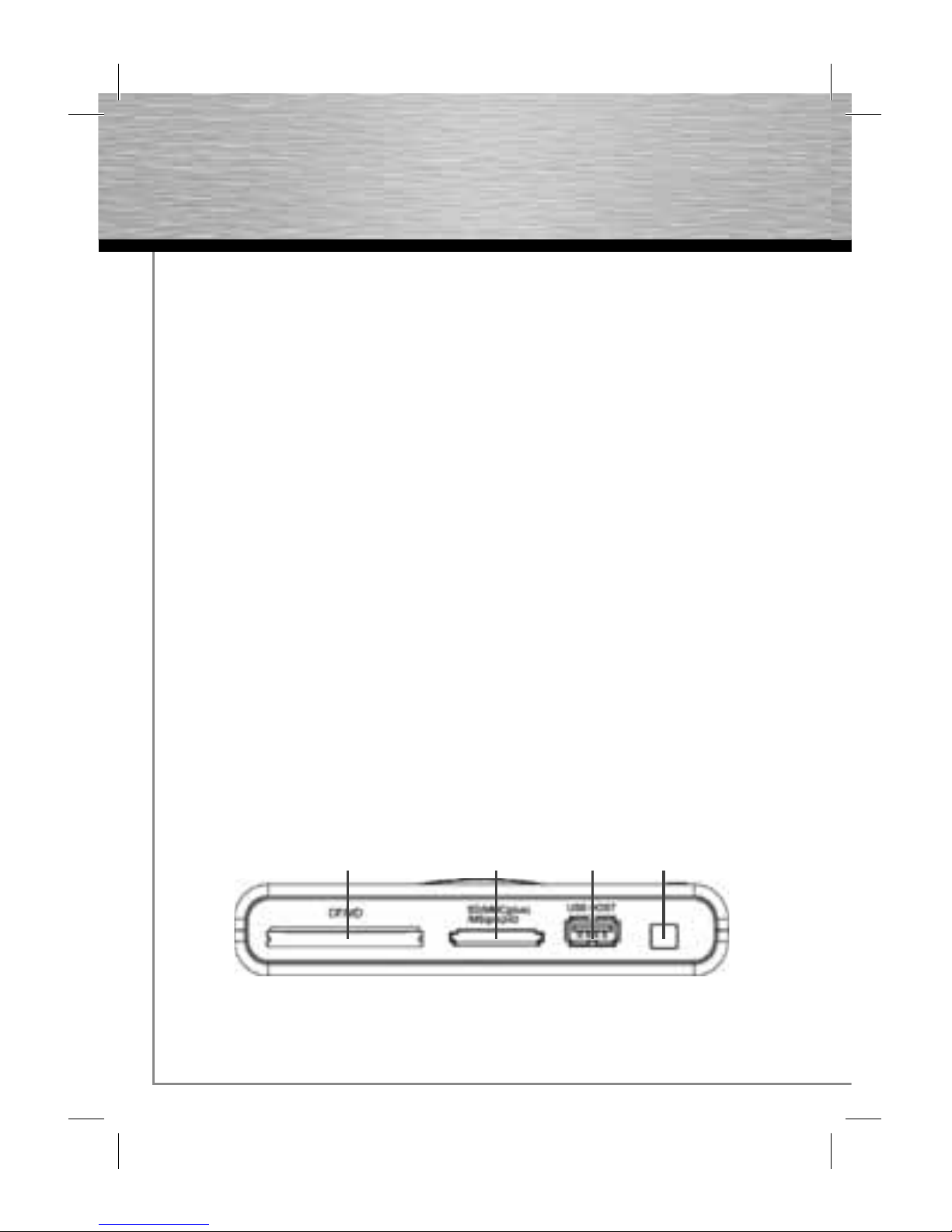

VORDERSEITE:
1 Einschub für Compact Flash-Karte und Minilaufwerk
2 Einschub für Datenträger vom Typ Secure Digital, MultiMediaCard,
xD-picture Card, Memory Stick, Memory Stick PRO, Memory Stick Duo,
Memory Stick PRO Duo
3 USB Host (USB-Flash-Laufwerkanschluss)
4 Infrarotschnittstelle der Fernbedienung
dBenutzerhandbuch
햲 햳 햴 햵

3
gOperating Instruction

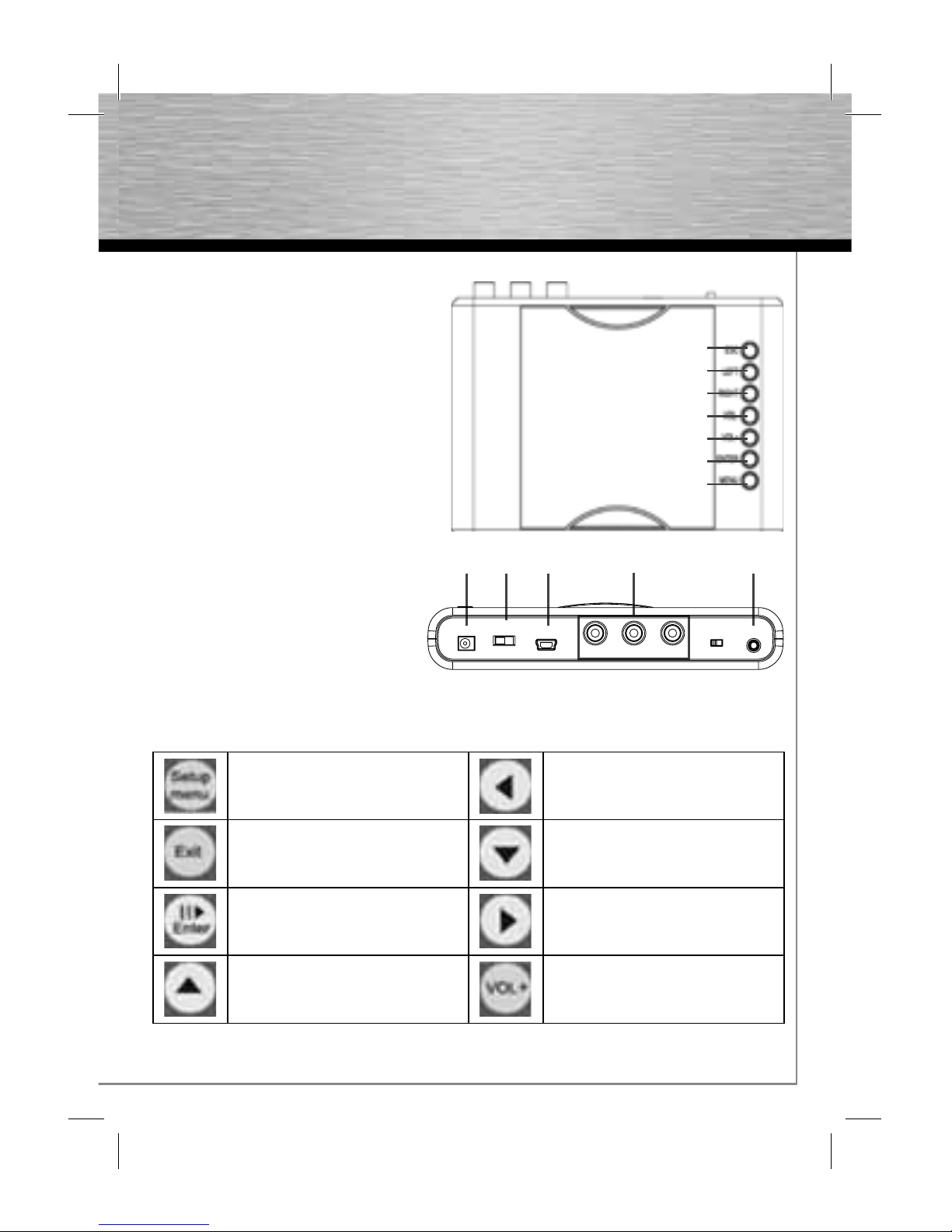

STEUERELEMENTE AUF DER RECHTEN SEITE:
1 MENU (Menü)
2 ENTER (Eingabe)
3 Volume up (Lautstärke erhöhen)
4 Volume down (Lautstärke
verringern)
5 RIGHT (Rechts)
6 LEFT (Links)
7 ESC (Abbruch)
RÜCKSEITE:
1 5V-Netzanschluss
2 ON/OFF (Netzschalter, EIN/AUS)
3 Mini USB (USB-Schnittstelle)
4 AV OUT (AV-Ausgang)
5 Component Video (YPbPr)
ANWEISUNGEN FÜR DIE FERNBEDIENUNG:
Setup menu (Installationsmenü) Nach links
Exit/Stop (Beenden/Anhalten) Nach unten
Enter/Play (Eingabe/Wieder-
gabe) Nach rechts
Nach oben Volume up (Lautstärke erhöhen)
햸
햶
햵
햴
햳
햲
햷
햲 햳 햴 햵
햶
AV OUT
YPb Pr
Power SW
5V
ONOFF YPbPr CVBS
mini USB

4
Volume down (Lautstärke
verringern)
Select (Bild zum Löschen,
Kopieren oder Hinzufügen
von Favoriten zur Diaschau
auswählen)
Rotate (Bild um 90° drehen) Photo (Eingabetaste für das
Bildauswahlmenü)
Zoom (Vergrößern) Video (Eingabetaste für das
Videoauswahlmenü)
Slide (Musik/Diaschau Ein/Aus) Music (Eingabetaste für das
Musikauswahlmenü)
III. Installation:
HOHE AUFLÖSUNG
1. Drücken Sie auf die Menütaste („Menu“), und wählen Sie den Ausgabemodus
(„Output Select“). Stellen Sie am Fernsehgerät den entsprechenden
Ausgabemodus ein.
2. Anschlusskabel: Wenn Ihr Fernsehgerät über einen YPbPr-Eingang verfügt,
verwenden Sie das YPbPr-Kabel.
3. So schließen Sie das YPbPr-Kabel an:
55749 Photo Player 1080i Videoausgabe:
Schließen Sie den grünen Stecker an die grüne Cinch-Buchse an.
Schließen Sie den blauen Stecker an die blaue Cinch-Buchse an.
Schließen Sie den roten Stecker an die rote Cinch-Buchse an.
TV/Video-Eingang:
Falls Ihr Fernsehgerät über einen YPbPr-Eingang verfügt, schließen
Sie das Kabel an einer verfügbaren Buchse an.
Schließen Sie den grünen Stecker an die grüne Cinch-Buchse an.
Schließen Sie den blauen Stecker an die blaue Cinch-Buchse an.
Schließen Sie den roten Stecker an die rote Cinch-Buchse an.

5
4. So schließen Sie das Audiokabel an:
55749 Photo Player 1080i Audioausgabe:
Stecken Sie den 2,5 mm Klinkenstecker in die AV-Buchse.
TV/Audio-Eingang:
Linker Audioeingang (weiße Cinch-Buchse)
Rechter Audioeingang (rote Cinch-Buchse)
Das gelbe Videokabel wird nicht angeschlossen.
NORMALE AUFLÖSUNG:
1. Drücken Sie auf die Menütaste („Menu“), und wählen Sie den Ausgabemodus
(„Output Select“). Stellen Sie am Fernsehgerät den entsprechenden
Ausgabemodus ein.
2. So schließen Sie das AV-Kabel an:
55749 Photo Player 1080i Videoausgabe:
Stecken Sie den 2,5 mm Klinkenstecker in die AV-Buchse.
TV/Video-Eingang:
Stecken Sie den gelben Cinch Stecker in die gelbe Cinch-Buchse ein.
3. So schließen Sie das Audiokabel an:
55749 Photo Player 1080i Audioausgabe:
Stecken Sie den 2,5 mm Klinkenstecker in die AV-Buchse.
TV/Audio-Eingang:
Linker Audioeingang (weiße Cinch-Buchse)
Rechter Audioeingang (rote Cinch-Buchse)
IV. Bedienungsanleitung
1. Stecken Sie das Stromkabel des 5V-Wechselstromadapters in den
Netzanschluss des 55749 Photo Player 1080i ein und das AV-Kabel in die
AV-Ausgangsbuchse (den Component-Videokabelstecker in die YPbPr-Buchse,
falls Ihr Fernsehgerät über eine hohe Auflösung verfügt).
2. Schalten Sie Ihr Fernsehgerät ein, und wählen Sie den richtigen
Eingangsmodus.

6
3. Schalten Sie das Gerät ein („ON“). Sofern alle
Verbindungen mit dem 55749 Photo Player 1080i
richtig hergestellt wurden, sollte die folgende
Anzeige auf Ihrem Bildschirm erscheinen. Legen
Sie nun Ihre Flash-Speicherkarte in den
entsprechenden Einschub ein.
Einlegen der Speicherkarte
Folgende Flash-Speicherkartentypen sind kompatibel mit dem 55749 Photo
Player 1080i
• Für direktes Einlegen ohne Adapter geeignet: SD, MMC, MMC Plus, MS,
MS pro, MS duo, MS duo pro, x D, CF, MicroDrive.
• Für das Einlegen unter Verwendung eines Adapters geeignet: RSMMC,
MMC mobile, Micro SD (TransFlash), MS micro(M2), Mini SD.
Drücken Sie die Speicherkarte keinesfalls mit Gewalt in den Einschub. Wenn sich
die Speicherkarte nicht ohne Kraftanwendung vollständig einlegen lässt, wurde
sie eventuell verkehrt eingelegt.
Hinweis: 55749 Photo Player 1080i kann nur digitale Bilder im Format JPEG im
entsprechenden Bildmodus („JPEG Picture mode“) sowie in den
Formaten BMP, GIF und TIFF lesen. Digitales Bildmaterial, das ein
anderes Format aufweist, wird vom Gerät nicht erkannt.
4. Nach dem Einführen der Flash-Speicherkarte erscheint auf Ihrem
Fernsehmonitor der Startbildschirm des 55749 Photo Player 1080i, und die auf
der Speicherkarte gespeicherten Bilder werden automatisch angezeigt. Wenn
sich auf der Speicherkarte neben den Bild- auch Musikdateien befinden,
erfolgt die Bild- und Tonwiedergabe gleichzeitig.
5. Führen Sie Speicherkarten mit Filmen oder Musik auf die gleiche Art ein.
Drücken Sie die entsprechenden Tasten („Video“ bzw. „Music“) auf der
Fernbedienung. Wählen Sie den gewünschten Film bzw. Musiktitel aus, und
drücken Sie dann die Eingabetaste („Enter“), um mit der Wiedergabe zu
beginnen.

7
6. Anschluss an einen Computer:
Mithilfe des im Lieferumfang enthaltenen USB-Kabels können Sie das Gerät
(Mini-USB) auch an Ihren Computer anschließen. Damit wird der 55749 Photo
Player 1080i zu einem Kartenlesegerät, das auch zur Datenübertragung
geeignet ist.
V. Installationsfunktionen
Anzeigemenüs Untermenüs Funktionsbeschreibung
Slide Show Effect
(Diaschaueffekt)
Off (Aus)
Anzeigeoptionen für die
Diaabfolge
Fade (Ausblenden)
Shutter (Fensterladen)
Cross Comb (Rechen)
Mask (Maske)
Brick (Ziegelmuster)
Dissolve (Auflösen)
Bar (Balkenmuster)
Expansion (Aufweiten)
Silk (Seidenmuster)
Random (Zufallsmix)
Slide Show Speed
(Diaabfolgetempo)
Fast (Schnell)
Tempo des BildwechselsNormal (Normal)
Slow (Langsam)
Slide Show Shuffle
(Bilder mischen)
On (Ein) Bildanzeige in beliebiger
Reihenfolge
Off (Aus)

8
Video Repeat
(Videowiederholung)
On (Ein) Erneute Wiedergabe einer
ausgewählten Videodatei
Alle Erneute Wiedergabe aller
Videodateien
Off (Aus)
Abschalten der
Wiederholungsfunktion für
Videodateien
Music Repeat
(Musikwiederholung)
On (Ein) Erneute Wiedergabe einer
ausgewählten Musikdatei
Alle Erneute Wiedergabe aller
Musikdateien
Off (Aus)
Abschalten der
Wiederholungsfunktion für
Videodateien
Copy File (Datei kopieren)
Kopieren ausgewählter
Dateien von einer
Flash-Speicherkarte in
einen internen Speicher
(interner Speicher als
Zusatzoption verfügbar)
Delete File (Datei löschen) Löschen ausgewählter
Dateien
Reset Settings
(Einstellungen
zurücksetzen)
Zurücksetzen des Geräts
auf die werkseitigen
Einstellungen
Brightness/Contrast
(Helligkeit/Kontrast)
• Anpassen der Helligkeit
mithilfe der Pfeiltasten
• Anpassen des Kontrasts
mithilfe der Pfeiltasten
Color/Tint (Farben/Farbton)
• Anpassen des Farbtons
mithilfe der Pfeiltasten
• Anpassen der Farbe
mithilfe der Pfeiltasten

9
Output Select (Auswahl
Ausgangsformat)
TV-NTSC
Auswahl des regionalen
TV-Ausgabeformats
TV-PAL
HDTV-1080i
VI. Technische Daten:
Unterstütztes Bilddateiformat: Standard JPEG/BMP/GIF/TIFF
Unterstütztes Audioformat: MPEG Audio Layer 1,2/MP3/ AAC_LC/WMA/
OGG/AMR-Narrow Band
Unterstütztes Videoformat: Motion JPEG/MPEG1/MPEG4/H.263
55749 Photo Player 1080i unterstützt diverse MPEG-4 A/V-Formate,
einschließlich DiVx/3GPP/MP4/Xvid, das eine Dekodierleistung bis zu D1
(720X480@30FPS/720X576@25FPS)/640X480@30FPS hat.
USB-Anschluss: Mini-USB für USB 2.0-Anschluss
USB Host
Videoausgabe: Component Video-Ausgabe, Composite
Video-Ausgabe
Audioausgabe: Stereo

10
Before Installation, please read this following instruction to understand the pro-
ducts specialty and how to use.
I. Package contents:
55749 Photo Player 1080i
AC/DC Power Adaptor (5V/2A)
Remote Control
Component Video (YPbPr) Cables (Green,Blue,Red)
A/V Cable (Yellow, White, Red)
USB Cable
User Guide
II. Structure and button instruction:
FRONT :
1 Compact Flash and Micro Drive socket
2 Secure Digital, MultiMediaCard ,x D-picture Card, Memory Stick,
Memory Stick PRO, Memory Stick Duo,Memory Stick PRO Duo socket
3 USB Host (USB Flash Drives Slot)
4 Remote control IR
gOperating Instruction
햲 햳 햴 햵

11
RIGHT SIDE CONTROL BUTTONS:
1 MENU
2 ENTER
3 Volume up
4 Volume down
5 RIGHT
6 LEFT
7 ESC
REAR:
1 5V(AV/DC JACK)
2 Power Switch (ON/OFF)
3 Mini USB
4 AV OUT
5 Component Video (YPbPr)
REMOTE CONTROL INSTRUCTION:
Setup menu Left
Exit/Stop Down
Enter/Play Right
Up Volume up
햸
햶
햵
햴
햳
햲
햷
햲 햳 햴 햵
햶
AV OUT
YPb Pr
Power SW
5V
ONOFF YPbPr CVBS
mini USB

12
Volume down
Select the file to delete or copy
or select my favor photos into
slide show mode
Press to rotate the photo 90
degrees Enter Photo select menu
Zoom in photo Enter Video select menu
Turn on/Turn off Music Slide
show Enter Music select menu
III. Installation:
HIGH RESOLUTION
1. Press Menu and enter Output Select then choose your TV Output way.
2. Cable: If your TV has YPbPr Input then please use the YPbPr cable.
3. Connect the YPbPr cable :
55749 Photo Player 1080i Video Output :
Green connect to the Green RCA Jack
Blue connect to the Blue RCA Jack
Red connect to the Red RCA Jack
TV Video Input :
If your TV has YPbPr Input, please connect the cable to any available slot .
Green connect to the Green RCA Jack
Blue connect to the Blue RCA Jack
Red connect to the Red RCA Jack

13
4. Connect the Audio:
55749 Photo Player 1080i Audio Output:
Audio 2.5mm cable connect to AV Jack output
TV Audio Input:
Audio Left Input (White RCA Jack)
Audio Right Input (Red RCA Jack)
Yellow color Video cable does not connect.
NORMAL RESOLUTION:
1. Press Menu and enter Output Select then choose your TV Output way.
2. Connect A/V cable:
55749 Photo Player 1080i Video Output :
Yellow cable to the Yellow RCA Jack
TV Video Input :
Yellow cable to the Yellow RCA Jack
3. Connect the Audio:
55749 Photo Player 1080i Audio Output:
Audio 2.5mm cable connect to AV Jack output
TV Audio Input:
Audio Left Input (White RCA Jack)
Audio Right Input (Red RCA Jack
IV. How To Use
1. Put the AC/DC 5V power cord into the 55749 Photo Player 1080i 5VJack and
also put the AV cable into the AV output slot (Component Video cable plug in
the YPbPr slot while your TV has high resolution output).
2. Turn on the TV, choose the correct Input.

14
3. Press the power switch to “ON” position, you’ll see
your TV showed below if you have powered on the
55749 Photo Player 1080i successfully and then
insert your flash memory card to the correct slots.
Inserting Memory Card:
The 55749 Photo Player 1080i is compatible with the following flash memory cards:
• Direct inserting without adapter: SD, MMC,MMC Plus,MS,MS pro,MS duo,
MS duo pro, x D, CF, MicroDrive.
• Inserting with adapter:RSMMC, MMC mobile,Micro SD (TransFlash),
MS micro(M2),Mini SD.
Do not force the memory card into the memory card slot. If you are not able to ea-
sily insert the memory card completely, you may have inserted in the wrong way.
Note: The 55749 Photo Player 1080i will only recognize digital pictures
stored in JPEG format in ”JPEG Picture mode“,BMP,GIF and TIFF
format. Digital pictures stored in other formats will be ignored by the
55749 Photo Player 1080i.
4. After inserting your flash memory card, you will see the
55749 Photo Player 1080i start-up screen on TV which automatically plays the
photos saved in Flash card. When there is music and photo files in the flash
card, it will play the photo and the music at the same time.
5. Insert the memory card stored with movies or music. Press “Video” or “Music”
button on the remote control .Select the movie or music you want then press
“Enter” button to play.

15
6. Connect to PC:
Use the enclosed USB cable to connect the mini USB to your pc or Mac.
The 55749 Photo Player 1080i becomes a multi card reader for files transferring.
V. Setup Functions
OSD Menus Sub-Menus Function Descriptions
Slide Show Effect
Off
Slide changing style
Fade
Shutter
Cross Comb
Mask
Brick
Dissolve
Bar
Expansion
Silk
Random
Slide Show Speed
Fast
Slide changing speedNormal
Slow
Slide Show Shuffle On Picture display in the
random order
Off

16
Video Repeat
One Replay selected video file
All Replay all video files
Off Turn off the video file replay
function
Music Repeat
One Replay selected music file
All Replay all music files
Off Turn off the music file replay
function
Copy File
Copy selected files in flash
card to internal memory
(Internal memory is
optional)
Delete File Delete selected files
Reset Settings Restore settings to default
values
Brightness/Contrast • Keys adjust brightness
• Keys adjust contrast
Color/Tint • Keys adjust Tilt
• Keys adjust Color
Output Select
TV-NTSC
Choosing your TV output
way
TV-PAL
HDTV-1080i

17
VI. Specifications:
Supported Picture File Format: Standard JPEG/BMP/GIF/TIFF
Supported Audio Format: MPEG Audio Layer 1,2/MP3/ AAC_LC/WMA/
OGG/AMR-Narrow band
Supported Video Format: Motion JPEG/MPEG1/MPEG4/H.263
55749 Photo Player 1080i can support Various MPEG-4 A/V formats, including DiVx/
3GPP/MP4/Xvid which performs decodeing capability up to D1(720X480@30FPS/
720X576@25FPS)/640X480@30FPS
USB Connector: Mini-USB for USB 2.0 Device USB Host
Videoausgabe: Component Video Output,
Composite Video Output
Audio Output: Stereo

18
fMode d‘emploi
Avant l‘installation, veuillez lire les instructions suivantes pour vous familiariser
aux fonctions du produit et à la façon de l‘utiliser.
I. Contenu de l‘emballage :
Lecteur de photos numériques 55749 1080i
Adaptateur électrique CA/CC (5V/2A)
Télécommande
Câbles vidéo en composantes (YPbPr) (vert, bleu, rouge)
Câble A/V (jaune, blanc, rouge)
Câble USB
Manuel d’utilisation
II. Instructions concernant la disposition et les boutons :
AVANT :
1 Prise Compact Flash et Micro Drive
2 Prise Secure Digital, MultiMediaCard ,x D-picture Card, Memory Stick,
Memory Stick PRO, Memory Stick Duo,Memory Stick PRO Duo
3 Hôte USB (emplacement lecteur Flash USB)
4 Télécommande IR
햲 햳 햴 햵

19
BOUTONS DE COMMANDE DE DROITE :
1 MENU
2 ENTER
3 Augmentation du
4 Baisse du volume
5 DROITE
6 GAUCHE
7 ECHAP.
ARRIÈRE :
1 Prise JACK AV/CC 5V
2 Bouton de mise en marche/arrêt
(ON/OFF)
3 Mini-connecteur USB
4 SORTIE AV
5 Câble vidéo en composantes YpbPr
INSTRUCTIONS POUR LA TELECOMMANDE
Menu de configuration Gauche
Quitter/Arrêt En bas
Enter/lecture Droite
En haut Augmentation du volume
햸
햶
햵
햴
햳
햲
햷
햲 햳 햴 햵
햶
AV OUT
YPb Pr
Power SW
5V
ONOFF YPbPr CVBS
mini USB
