Hama Q 650 User manual

0 0052801/04.08
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com

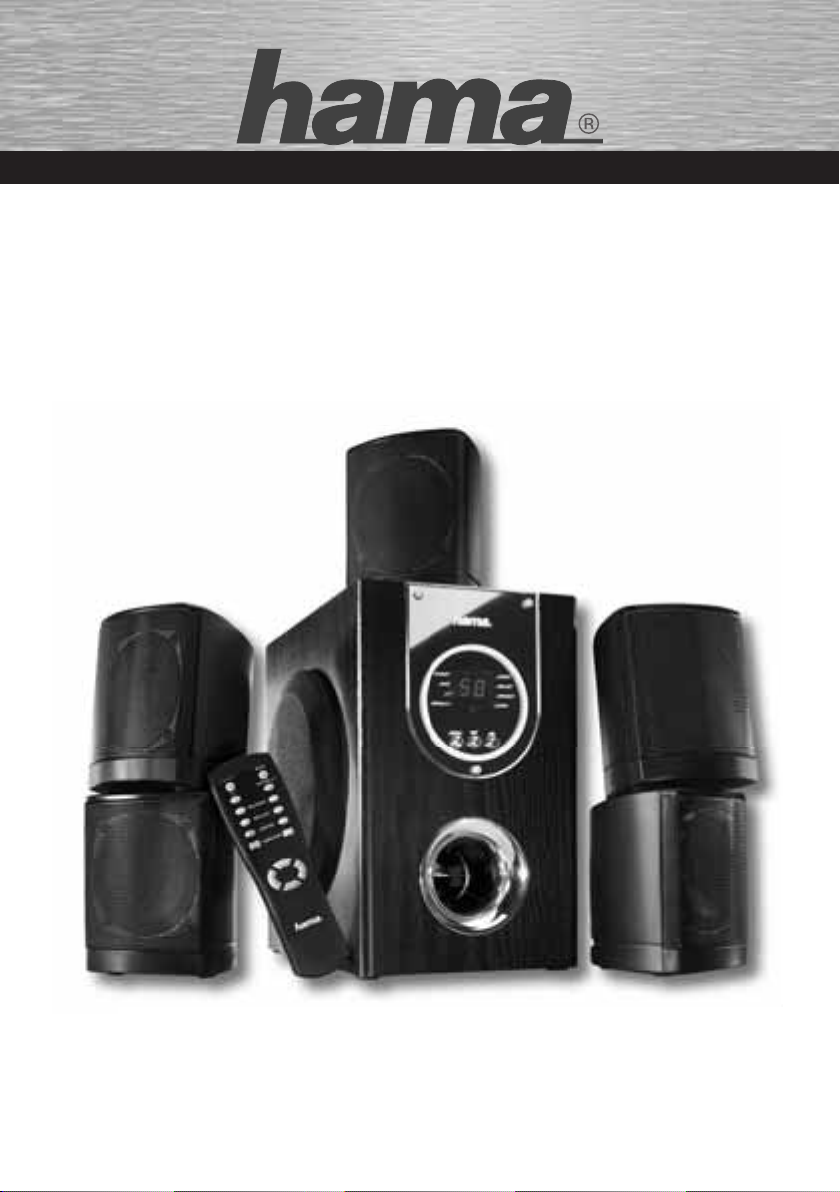

5.1 Subwoofer-System
»Q 650«
PC-HARDWARE
00052801

2
dBedienungsanleitung
FR
SR
CEN
INPUT
FL
SL
SW
OUTPUT
FR
SR
CEN
FL
SL
Speaker Mic
Soundcard
Front Right Front Left
Surround Right Surround Left
Center

3
Inhaltsverzeichnis
• Packungsinhalt
• Positionierung
• Anschließen des Lautsprechersystems
• Bedienung und Klangeinstellungen
• Einstellungen unter Windows XP
• Einstellungen unter Windows Vista
• FAQ
• Sicherheitshinweise
• Technische Daten
Packungsinhalt
• 1 x Subwoofer
• 3 x Front-/Center-Satelliten mit 2 m Kabellänge
• 2 x Rear-Satelliten mit 5 m Kabellänge
• 1 x Fernbedienung
• 3 x Audio-Kabel
Bitte prüfen Sie beim Auspacken das alle Komponenten
enthalten sind und keine äußerlichen Schäden (geknickte
Kabel, beschädigte Isolierung, etc.) aufweisen.
Wir empfehlen Ihnen, die Verpackung mit den Styropor-
einlagen für spätere Transporte aufzubewahren.
Positionierung
1. Stellen Sie die Front-Satelliten rechts und links
vom Monitor und den Center-Satelliten oberhalb des
Monitores auf und richten sie so aus, damit sie in Ihre
Richtung zeigen.
2. Die Rear-Satelliten sollten Sie seitlich leicht hinter
Ihrer Sitzposition anbringen.
3. Den Subwoofer können Sie unter Ihrem Schreibtisch
platzieren. Die genaue Position spielt hierbei keine
entscheidende Rolle, da tiefe Töne vom menschlichen
Gehör schwer lokalisierbar sind.
Anschließen des Lautsprechersystems
Verbinden Sie die Audio-Kabel mit dem Audio-Eingang an
der Rückseite des Subwoofers und den entsprechenden
Buchsen Ihrer Soundkarte.
Verbinden Sie die Lautsprecheranschlusskabel mit dem
Audio-Ausgang am Subwoofer und den Netzstecker mit
einer freien Steckdose.
Sollten die Lautsprecheranschlusskabel für die von
Ihnen gewünschte Positionierung nicht lang genug sein,
können Sie Verlängerungskabel mit einer Cinch-Kupplung
und einem Cinch-Stecker verwenden, um die
erforderliche Kabellänge zu erreichen.
Bitte lesen Sie sich vor der Inbetriebnahme die
Sicherheitshinweise durch.

4
Bedienung und Klangeinstellungen
1. Standby
2. Stumm-Schalter
3. 5.1-Modus
4. Virtual 5.1-Modus
5.-8. Lautstärkeregler für den rechten hinteren
Lautsprecher (5), den linken hinteren Lautsprecher
(6), den Center-Lautsprecher (7) und den
Subwoofer/Bass (8)
9. Balance-Regler
10. Regler für Gesamtlautstärke
1 2
3 4
5
6
7
8
9
10
STANDBY
SRD RIGHT
SRD LEFT
CENTER
SUBWOOFER
MUTE
5.1 VIRTUAL 5.1
LR
Vol +
Vol -

5

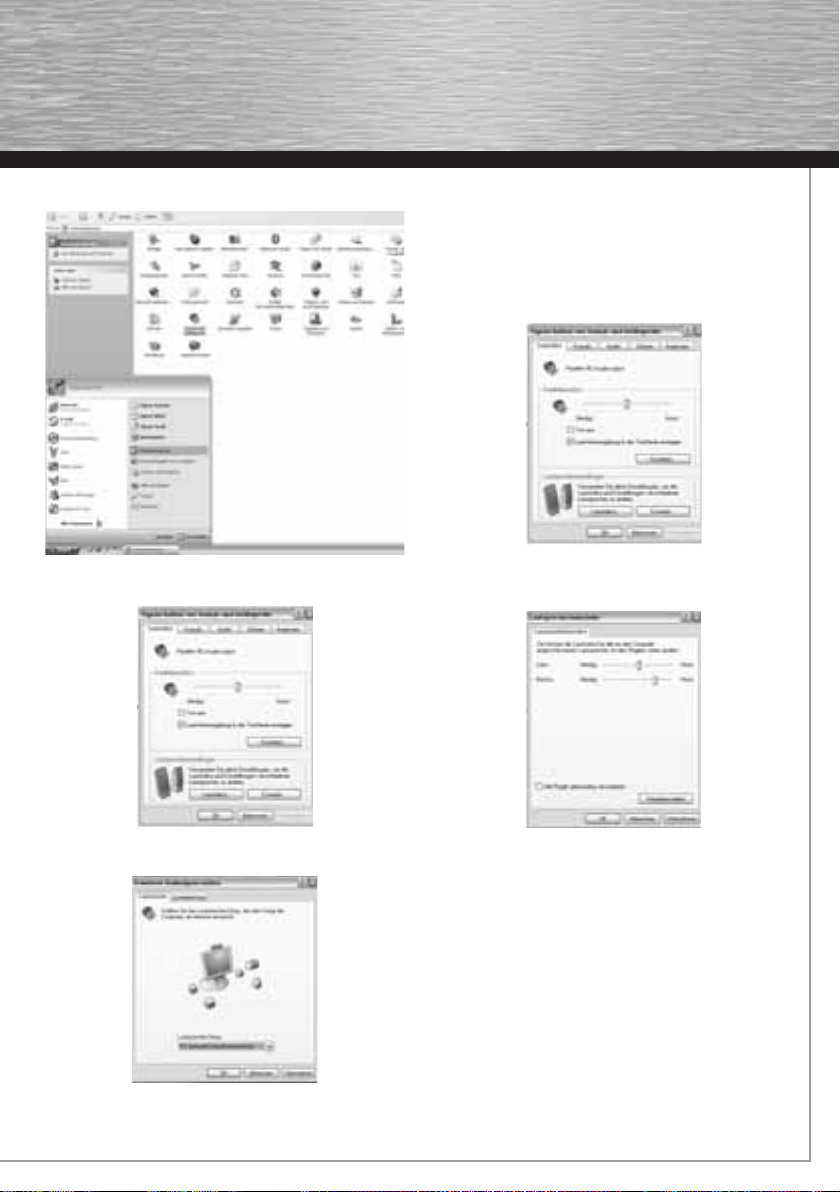

Einstellungen unter Windows XP
Öffnen Sie in Ihrer Systemsteuerung das ‚Sounds und
Audiogeräte’-Menü
Klicken Sie bei ‚Lautsprechereinstellungen’ auf den
Button ‚Erweitert ...’
Wählen Sie ‚5.1 Surround Sound-Lautsprecher’ aus und
klicken auf ‚OK’.
Ihre Soundeinstellungen wurden damit für dieses
Lautsprechersystem optimiert.
Wenn Sie die Satelliten nicht wie beschrieben, im
gleichen Abstand zu Ihrem Kopf positionieren konnten,
können Sie jetzt noch die Lautstärke der Satelliten
ausgleichen.
Klicken Sie dazu bei ‚Lautsprechereinstellungen’ auf den
Button ‚Lautstärke ...’.
Hier können Sie den Pegel für die verschiedenen
Ausgansgkanäle regeln. Erhöhen bzw. verringern Sie
die Pegel für die rechten und den linken Satelliten nach
Ihren Wünschen und klicken Sie dann auf ‚OK’ um die
Änderungen zu bestätigen.

6

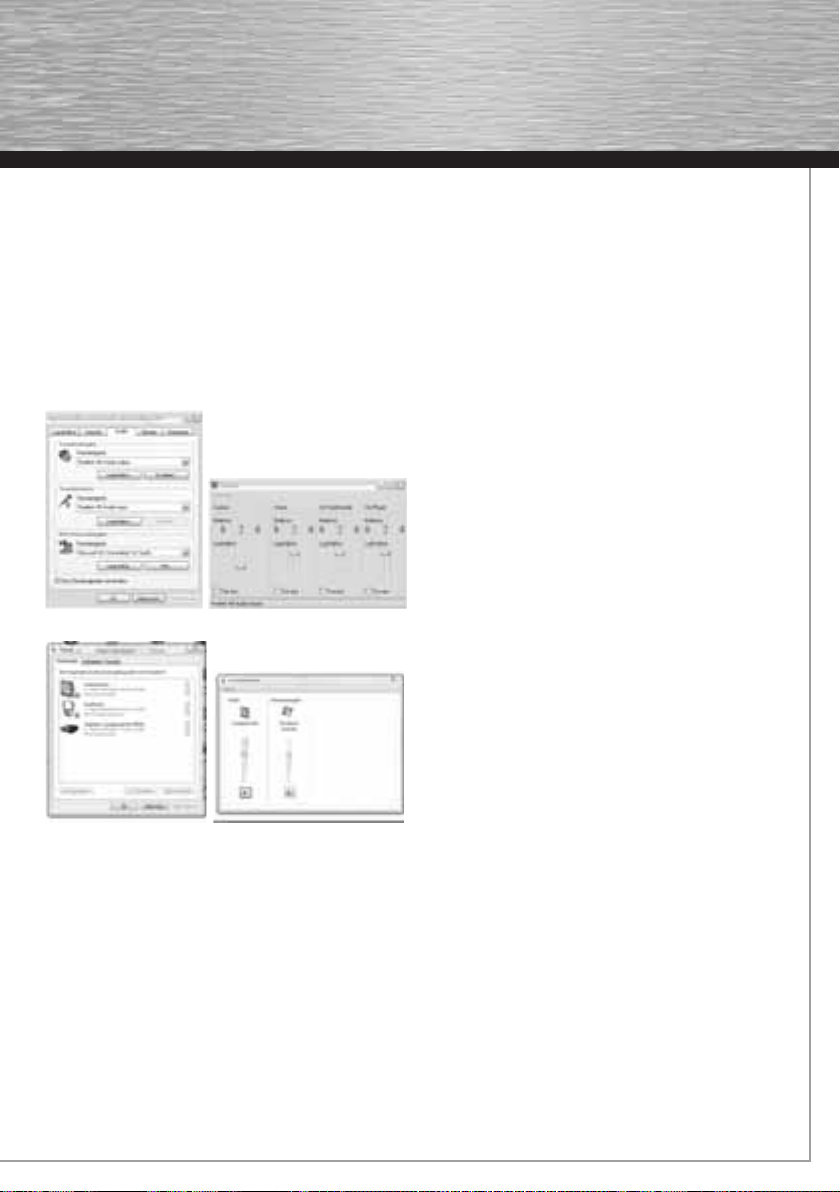

Einstellungen unter Windows Vista
Öffnen Sie in Ihrer Systemsteuerung das ‚Sound’-Menü.
Wählen Sie dann Ihre Soundkarte aus und klicken Sie auf
‚Konfigurieren’.
Wählen Sie in dem neuen Menü ‚5.1 Surround’ aus.
Klicken Sie auf ‚Weiter’ und im nächsten Menü ebenfalls
auf ‚Weiter’.
Deaktivieren Sie die Haken neben ‚Vorne links und rechts’
und ‚Surround-Lautsprecher’. Klicken Sie auf ‚Weiter’ und
im nächsten Fenster auf ‚Fertig stellen’.
Ihre Soundeinstellungen wurden damit für dieses Laut-
sprechersystem optimiert.
Wenn Sie die Satelliten nicht wie beschrieben, im gleichen
Abstand zu Ihrem Kopf positionieren konnten, können Sie
jetzt noch die Lautstärke der Satelliten ausgleichen.
Klicken Sie dazu im ‚Sound’-Menü auf ‚Eigenschaften’
und dann im neu geöffneten Fenster auf den Reiter
‚Pegel’ und den Button ‚Balance’.
Hier können Sie den Pegel für die verschiedenen Aus-
gangskanäle einzeln regeln. Erhöhen bzw. verringern Sie
die Pegel für die verschiedenen Lautsprecher nach Ihren
Wünschen und klicken Sie dann auf ‚OK’ um die Eingabe
zu bestätigen.

7
FAQ
Subwoofer und Satelliten funktionieren nicht
Stellen Sie sicher, dass der Netzschalter am Subwoofer
auf ‚ON’ gestellt ist und die verwendete Steckdose unter
Spannung steht.
Sollte dadurch das Problem nicht behoben werden
können, überprüfen Sie die Soundeinstellungen Ihres
Computers.
Windows XP
Windows Vista
Vergewissern Sie sich, das die verwendete Soundkarte
als Standardgerät für die Soundwiedergabe im ‚Sounds
und Audiogeräte’-Menü (XP) bzw. ‚Sound’-Menü (Vista)
der Systemsteuerung eingetragen ist und die ‚Ton aus’-
Funktion nicht aktiviert ist.
Der Sound wirkt verzerrt
Überprüfen Sie das die Stecker sämtlicher Laut-
sprecheranschlusskabel und der Audio-Kabel ganz in
den Buchsen verschwunden sind und nicht herausragen.
Stellen Sie sicher, dass die Einstellungen in Ihrem
Betriebsystem wie im Punkt ‚Einstellungen unter
Windows XP’ bzw. ‚Einstellungen unter Windows
Vista’ angegeben vorgenommen wurden.
Sicherheitshinweise:
• Verwenden Sie den Lautsprecher nur in trocknen und
geschlossenen Räumen
• Stellen Sie sicher, dass die Netzspannung 230 V / 50 Hz
beträgt
• Verlegen Sie die Kabel so, dass man nicht darauf
treten oder darüber stolpern und nicht durch
daraufliegende Gegenstände beschädigt werden kann
• Es dürfen keine Gegenstände wie z.B. Büroklammern,
etc. in das Lautsprechergehäuse gelangen, da diese
einen Kurzschluß verursachen könnten
• Vermeiden Sie jeglichen Kontakt mit Flüssigkeiten
•
Verwenden Sie zum Reinigen nur ein trockenes oder bei
starker Verschmutzung ein leicht angefeuchtetes Tuch
• Durch das Ausschalten am Netzschalter wird der Laut-
sprecher nicht von der Netzspannung getrennt. Zur
vollständigen Trennung von der Netzspannung muss
der Netzstecker aus der Steckdose gezogen werden
• Reparaturen dürfen nur von autorisiertem
Fachpersonal durchgeführt werden
Technische Daten:
Subwoofer
Ausgangsleistung: 5,5 Watt; <2% THD+n
Frequenzgang: 25 Hz - 4,5 kHz
Abmessungen: 16 x 25,5 x 24 cm
Tieftöner: 102 mm
Satelliten:
Ausgangsleistung: 5 x 1,5 Watt; <4% THD+n
Frequenzgang: 180 Hz - 20 kHz
Abmessungen: 8,7 x 9,7 x 11,5 cm
Lautsprecher: 69 mm
Die angegebene Sinusleistung bezieht sich auf die
Verstärkerleistung.
Kontakt- und Supportinformationen:
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an
Ihren Händler oder an die Hama Produktberatung.
Internet/World Wide Web
Produktunterstützung, neue Treiber oder Produktinfor-
mationen bekommen Sie unter www.hama.com
Support Hotline – Hama Produktberatung:
Tel. [phone] / 502-115
Fax [phone] / 502-272
e-mail: [email protected]

8
dBedienungsanleitung gOperating Instruction
FR
SR
CEN
INPUT
FL
SL
SW
OUTPUT
FR
SR
CEN
FL
SL
Speaker Mic
Soundcard
Front Right Front Left
Surround Right Surround Left
Center

9
Contents
• Package contents
• Placement
• Connecting the loudspeaker system
• Operation and sound settings
• Settings with Windows XP
• Settings with Windows Vista
• FAQ
• Safety notes
• Specifications
Package Contents
1 x Subwoofer
3 x Front/centre satellites with 2 m cable length
2 x Rear satellites with 5 m cable length
1 x Remote control
3 x Audio cable
While you are unpacking, ensure that all components are
included and that there is no visible damage (crimped
cables, damaged insulation, etc.)
We recommend that you keep the packaging, including
the Styrofoam inserts, for transport at a later time.
Positioning
1. Place the front satellites to the right and left of the
monitor and the centre satellite above the monitor and
position them so that they face toward you.
2. Place the rear satellites to the side and slightly behind
your seating position.
3. You can place the subwoofer underneath your desk.
Because the human ear cannot localise low tones, the
exact position of the subwoofer is not crucial.
Connecting the Loudspeaker System
Connect the audio cable to the audio input on the rear of
the subwoofer and to the corresponding sockets on your
sound card.
Connect the loudspeaker connection cable to the audio
output on the subwoofer and connect the mains plug to
an available wall socket.
If the loudspeaker connection cable is not long enough
to allow for the placement that you want, you can use
extension cables with RCA sockets and RCA plugs so that
the cable is long enough.
Carefully read through the safety notes before using the
device for the first time.
