Hama S2100 User manual

00052348bda.indd Abs1:200052348bda.indd Abs1:2 10.07.2008 11:12:06 Uhr10.07.2008 11:12:06 Uhr

00052348bda.indd Abs2:100052348bda.indd Abs2:1 10.07.2008 11:12:07 Uhr10.07.2008 11:12:07 Uhr

00052348bda.indd Abs2:200052348bda.indd Abs2:2 10.07.2008 11:12:07 Uhr10.07.2008 11:12:07 Uhr

Bedienung
1. Portauswahl per Hotkey
Die Portumschaltung per Hotkey erfolgt grundsätzlich durch doppeltes Betätigen der Taste „Strg “.
[Strg] [Strg]
2. Startet den Autoscan-Modus
Startet die automatische Umschaltung. Drücken Sie die Taste [Left Shift], und drücken Sie [Right Shift].
[Left Shift] [Right Shift]
Umschaltintervall
Setzt das Intervall für den Autoscan-Modus auf n Sekunden, wobei n für eine Zahl zwischen 1 und 4 steht.
[Left shift] [Right shift] [n]
Hinweis: Dabei steht n für die Wartezeit in Sekunden, bis auf den anderen Port umgeschaltet wird.. Ersetzen Sie n durch ein Zahl
zwischen 1 und 4, wenn Sie diese Hotkey-Tastenkombination verwenden. (Siehe die folgende Tabelle.)
Tabelle Umschaltintervall
n Sekunden
1 3 Sekunden
2 5 Sekunden. (Standard)
3 10 Sekunden
4 20 Sekunden
Beendet den Hotkey-Modus und die automatische Umschaltung
[Esc] oder [Leertaste]
Hotkey-Tastenkonfiguration
Nachdem Sie den Hotkey-Modus [Strg] + [F12] aktiviert haben, drücken Sie eine der folgenden Tasten, um die entsprechende
Funktion aufzurufen:
Taste Funktion
[F1] Erkennt und speichert die hardwareseitige Tastaturumgebung.
[F2] Verwendet die Mac-kompatible Tastaturumgebung.
[F3] Verwendet die Sun-kompatible Tastaturumgebung.
[F4] Druckt die aktuelle Belegung für Hotkeys, Tastaturplattform und
Spracheinstellung aus.
R > [Enter] Setzt die Hotkey-Einstellungen auf die Standardwerte zurück.
00052348bda.indd Abs2:300052348bda.indd Abs2:3 10.07.2008 11:12:09 Uhr10.07.2008 11:12:09 Uhr

4
Problemlösung
Symptom Mögliche Ursache Maßnahme
Tastatur bzw. Maus
funktioniert nicht
Tastatur bzw. Maus muss zurückgesetzt
werden.
Falsche Tastenkombination gedrückt.
Switch muss zurückgesetzt werden.
Trennen Sie die Tastatur bzw. Maus vom entspre-
chenden Konsolport, und schließen Sie sie erneut an.
Versuchen Sie es erneut: drücken Sie die Tasten
einzeln in der angegebenen Reihenfolge.
Schalten Sie die Computer aus, warten Sie 5
Sekunden, und schalten Sie sie wieder ein.
Anzeigeprobleme Auflösung bzw. Bildwiederholfrequenz
zu hoch.
Wählen Sie eine kleinere Auflösung bzw. Bandbreite.
Technische Daten
Funktion S2100
Computeranschlüsse 2
Portauswahl Hotkey
Tastatur
Konsole Bildschirm
Maus
Anschlüsse Tastatur/Maus
KVM-Ports Bildschirm
1 x USB Typ A Weiblein (schwarz)
1 x HDB-15 Weiblein (blau)
1 x USB Typ A Weiblein (schwarz)
2 x USB Typ A Männlein (schwarz)
2 x HDB-15 Männlein (blau)
LED-Anzeigen Ausgewählt 2 (grün)
Kabellänge Computer 1,2 m
Emulation Tastatur/Maus USB
Bildschirm 2048 x 1536; DDC2B
Umschaltintervall 5 Sekunden
Betriebstemperatur
Umgebung Lagertemperatur
Feuchtigkeit
Gehäuse
Gewicht
Abmessungen (L x B x H)
0 -50°C
-20 -60°C
0 -80% rel. Luftfeuchte, nicht kondensierend
Kunststoff
0,40 kg
2,40 x 7,30 x 7,20 cm
Hinweis: Bei Anschluss an DVI-I-Monitore wird ein zusätzlicher Adapter benötigt. (z. Bsp. Hama 45073 und/oder 45074)
00052348bda.indd Abs2:400052348bda.indd Abs2:4 10.07.2008 11:12:10 Uhr10.07.2008 11:12:10 Uhr

Matching List for Sun and Windwos
Sun Keyboard Windows Keyboard
[Stop] [Ctrl] > [T]
[Again] [Ctrl] > [F2]
[Props] [Ctrl] > [F3]
[Undo] [Ctrl] > [F4]
[Front] [Ctrl] > [F5]
[Copy] [Ctrl] > [F6]
[Open] [Ctrl] > [F7]
[Paste] [Ctrl] > [F8]
[Find] [Ctrl] > [F9]
[Cut] [Ctrl] > [F10]
[Compose] [Application]
[] [Windows]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
[Help] [Ctrl] > [H]
00052348bda.indd Abs2:500052348bda.indd Abs2:5 10.07.2008 11:12:11 Uhr10.07.2008 11:12:11 Uhr

Matching List for Mac und Windwos
Mac Keyboard Windows Keyboard
[Shift] [Shift]
[Control] [Ctrl]
[Win]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
Left [alt/option] [Alt]
[F13] [Print Screen]
[F14] [Scroll Lock]
[ = ]
[return] [Enter]
[delete] [Back Space]
[help] [Ins]
[F15] [Ctrl] * [Windows]
00052348bda.indd Abs2:600052348bda.indd Abs2:6 10.07.2008 11:12:12 Uhr10.07.2008 11:12:12 Uhr

00052348bda.indd Abs2:700052348bda.indd Abs2:7 10.07.2008 11:12:12 Uhr10.07.2008 11:12:12 Uhr

8
Operation
1. Hotkey Port Selection
All hotkey port switches begin with tapping the Ctrl key twice.
[Ctrl] [Ctrl]
2. Invokes Auto Scan Mode
Starts Auto Scan. Press and release the [Left Shift] key, and then press the [Right Shift] key.
[Left Shift] [Right Shift]
Scan Interval
Sets the Auto Scan interval to n second intervals - where n is a number from 1 – 4.
[Left shift] [Right shift] [n]
Note: The n stands for the number of seconds that the focus dwells on a port before switching to the other one.
Replace the n with a number between 1 and 4 when entering this hotkey combination. (See the table, below.)
Scan Interval Table
n Scan Interval
1 3 Sec.
2 5 Sec. (default)
3 10 Sec.
4 20 Sec.
Terminates the hotkey mode and the automatic switch-over
[Esc] or [space bar]
Hotkey key configuration
When you have activated the hotkey mode [Strg] + [F12], press one of the following buttons to invoke the corresponding function:
Key Operation
[F1] Recognizes and stores the hardware sided keyboard environment.
[F2] Uses the Mac compatible keyboard environment.
[F3] Uses the Sun compatible keyboard environment.
[F4] Prints out the current assignment for hotkeys, keyboard platforms
and language setting.
R > [Enter] Resets the hotkey settings to the standard values.
00052348bda.indd Abs2:800052348bda.indd Abs2:8 10.07.2008 11:12:14 Uhr10.07.2008 11:12:14 Uhr

9
Troubleshooting
Symptom Possible Couse Action
Keyboard and/or Mouse
Not Responding
Keyboard/Mouse needs to be
reset.
Hotkey sequence input incorrectly
Switch needs to be reset
Unplug the keyboard/mouse from the Console
Keyboard Port, then plug it back in
Resend the Hotkey command - press and release
each key in the sequence individually
Turn off the computers; wait 5 seconds; turn the
computers back on
Video Problems Resolution and/or Refresh rat set too
high
Select a lower resolution and/or bandwidth
Specifications
Functions S2100
Computer Connections 2
Port Selection Hotkey
Keyboard
Console Video
Mouse
Connectors KVM-Ports Keyboard/Mouse
Video
1 x USB Typ A Female (black)
1 x HDB-15 Female (blue)
1 x USB Typ A Female (black)
2 x USB Typ A Male (black)
2 x HDB-15 Male (blue)
LEDs Selected 2 (green)
Cable Length Computers 1.2 m
Emulation Keyboard/Mouse USB
Video 2048 x 1536; DDC2B
Scan Intervall 5 Seconds
Operating Temp.
Environment Storage Temp.
Humidity
Housing
Weight
Dimensions (L x W x H)
0 -50°C
-20 -60°C
0 -80% RH, Non-condensing
Plastic
0.40 kg
2.40 x 7.30 x 7.20 cm
Note: An additional adapter is required to connect to a DVI-I monitor. (for example Hama 45073 and/or 45074)
00052348bda.indd Abs2:900052348bda.indd Abs2:9 10.07.2008 11:12:14 Uhr10.07.2008 11:12:14 Uhr

Matching List for Sun and Windwos
Sun Keyboard Windows Keyboard
[Stop] [Ctrl] > [T]
[Again] [Ctrl] > [F2]
[Props] [Ctrl] > [F3]
[Undo] [Ctrl] > [F4]
[Front] [Ctrl] > [F5]
[Copy] [Ctrl] > [F6]
[Open] [Ctrl] > [F7]
[Paste] [Ctrl] > [F8]
[Find] [Ctrl] > [F9]
[Cut] [Ctrl] > [F10]
[Compose] [Application]
[] [Windows]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
[Help] [Ctrl] > [H]
00052348bda.indd Abs2:1000052348bda.indd Abs2:10 10.07.2008 11:12:15 Uhr10.07.2008 11:12:15 Uhr

Matching List for Mac und Windwos
Mac Keyboard Windows Keyboard
[Shift] [Shift]
[Control] [Ctrl]
[Win]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
Left [alt/option] [Alt]
[F13] [Print Screen]
[F14] [Scroll Lock]
[ = ]
[return] [Enter]
[delete] [Back Space]
[help] [Ins]
[F15] [Ctrl] * [Windows]
00052348bda.indd Abs2:1100052348bda.indd Abs2:11 10.07.2008 11:12:16 Uhr10.07.2008 11:12:16 Uhr

00052348bda.indd Abs2:1200052348bda.indd Abs2:12 10.07.2008 11:12:16 Uhr10.07.2008 11:12:16 Uhr

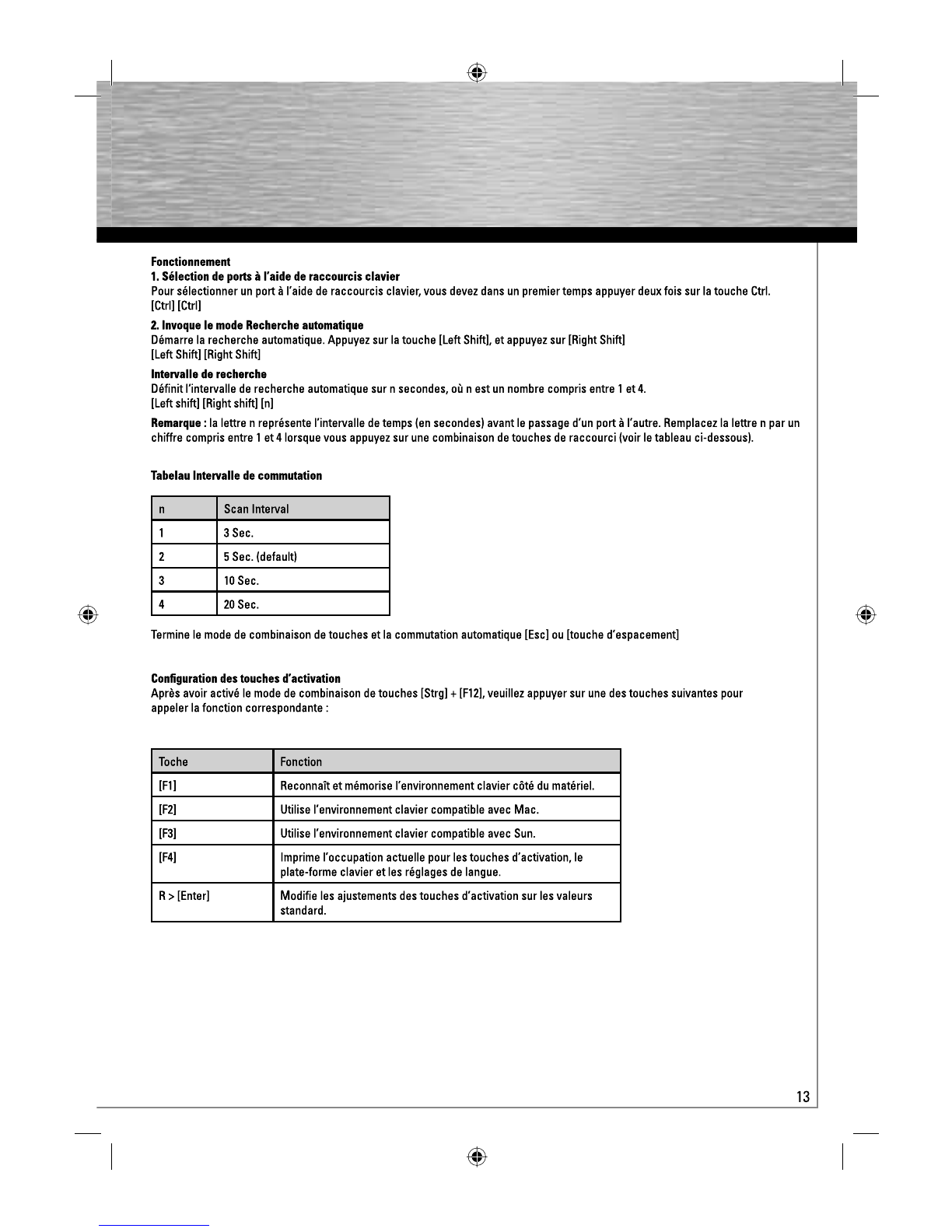

Fonctionnement
1. Sélection de ports à l’aide de raccourcis clavier
Pour sélectionner un port à l’aide de raccourcis clavier, vous devez dans un premier temps appuyer deux fois sur la touche Ctrl.
[Ctrl] [Ctrl]
2. Invoque le mode Recherche automatique
Démarre la recherche automatique. Appuyez sur la touche [Left Shift], et appuyez sur [Right Shift]
[Left Shift] [Right Shift]
Intervalle de recherche
Définit l‘intervalle de recherche automatique sur n secondes, où n est un nombre compris entre 1 et 4.
[Left shift] [Right shift] [n]
Remarque : la lettre n représente l’intervalle de temps (en secondes) avant le passage d’un port à l’autre. Remplacez la lettre n par un
chiffre compris entre 1 et 4 lorsque vous appuyez sur une combinaison de touches de raccourci (voir le tableau ci-dessous).
Tabelau Intervalle de commutation
n Scan Interval
1 3 Sec.
2 5 Sec. (default)
3 10 Sec.
4 20 Sec.
Termine le mode de combinaison de touches et la commutation automatique [Esc] ou [touche d’espacement]
Configuration des touches d’activation
Après avoir activé le mode de combinaison de touches [Strg] + [F12], veuillez appuyer sur une des touches suivantes pour
appeler la fonction correspondante :
Toche Fonction
[F1] Reconnaît et mémorise l’environnement clavier côté du matériel.
[F2] Utilise l’environnement clavier compatible avec Mac.
[F3] Utilise l’environnement clavier compatible avec Sun.
[F4] Imprime l’occupation actuelle pour les touches d’activation, le
plate-forme clavier et les réglages de langue.
R > [Enter] Modifie les ajustements des touches d’activation sur les valeurs
standard.
00052348bda.indd Abs2:1300052348bda.indd Abs2:13 10.07.2008 11:12:18 Uhr10.07.2008 11:12:18 Uhr

Dépannage
Symptôme Cause possible Action
Clavier et/ou souris ne
produsiant pas d‘effect
Le clavier / la souris doit être
réinitialisé(e)
Le séquence de touches de raccourci
saisie est incorrecte
Le commutateur doit être réinitialisé
Débranchez le clavier / la souris du port clavier de la
console, puis rebranchez
Saisissez à nouveau les touches de raccourci et
relâchez les touches de la séquence l‘une après l‘autre
Eteignez les ordinateurs ; attendez 5 secondes et
rallumez-les
Problèmes d‘affichage Réglage de résolution et/ou de fréquence
de rafraîchissement trop élevé
Sélectionnez une résolution et/ou une bande passante
moins élevée
Spécifications
Fonction S2100
Connexions de l‘ordinateur 2
Sélection de ports Raccourcis
Clavier
Ports de Moniteur
Connecteurs Souris
Ports KVM Clavier/Souris
Moniteur
1 connecteur USB femelle de type A (noir)
1 connecteur HDB femelle à 15 broches (bleu)
1 connecteur USB femelle de type A (noir)
2 connecteurs USB mâles de type A (noir)
2 connecteur HDB mâle à 15 broches (bleu)
Voyants Sélectionné 2 (vert)
Longeur de câble Ordinateurs 1.2 m
Émulation Clavier/Souris USB
Moniteur 2048 x 1536; DDC2B
Intervalle de recherche 5 secondes
Température de fonctionnement
Environnement Température de stockage
Humidité
Boîtier
Poids
Dimensions (L x P x H)
0 à 50°C
-20 à 60°C
HR de 0 à 80%, sans condensation
Plastique
0.40 kg
2.40 x 7.30 x 7.20 cm
Remarque : Un adaptateur est indispensable en cas de raccordement à des moniteurs DVI-I (Hama 45073 et/ou 45074, etc.).
00052348bda.indd Abs2:1400052348bda.indd Abs2:14 10.07.2008 11:12:19 Uhr10.07.2008 11:12:19 Uhr

Matching List for Sun and Windwos
Sun Keyboard Windows Keyboard
[Stop] [Ctrl] > [T]
[Again] [Ctrl] > [F2]
[Props] [Ctrl] > [F3]
[Undo] [Ctrl] > [F4]
[Front] [Ctrl] > [F5]
[Copy] [Ctrl] > [F6]
[Open] [Ctrl] > [F7]
[Paste] [Ctrl] > [F8]
[Find] [Ctrl] > [F9]
[Cut] [Ctrl] > [F10]
[Compose] [Application]
[] [Windows]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
[Help] [Ctrl] > [H]
00052348bda.indd Abs2:1500052348bda.indd Abs2:15 10.07.2008 11:12:20 Uhr10.07.2008 11:12:20 Uhr

Matching List for Mac und Windwos
Mac Keyboard Windows Keyboard
[Shift] [Shift]
[Control] [Ctrl]
[Win]
[Ctrl] > [1]
[Ctrl] > [2]
[Ctrl] > [3]
[Ctrl] > [4]
Left [alt/option] [Alt]
[F13] [Print Screen]
[F14] [Scroll Lock]
[ = ]
[return] [Enter]
[delete] [Back Space]
[help] [Ins]
[F15] [Ctrl] * [Windows]
00052348bda.indd Abs2:1600052348bda.indd Abs2:16 10.07.2008 11:12:20 Uhr10.07.2008 11:12:20 Uhr

00052348bda.indd Abs2:1700052348bda.indd Abs2:17 10.07.2008 11:12:21 Uhr10.07.2008 11:12:21 Uhr
