Hameg HM8030-6 User manual

Function Generator
HM8030-6
Benutzerhandbuch / User Manual

2
Änderungen vorbehalten
Allgemeine Hinweise zur CE-
Kennzeichnung
HAMEG Messgeräte erfüllen die Bestimmungen
der EMV Richtlinie. Bei der Konformitätsprüfung
werden von HAMEG die gültigen Fachgrund- bzw.
Produktnormen zu Grunde gelegt. Sind unter-
schiedliche Grenzwerte möglich, werden von HA-
MEG die härteren Prüfbedingungen angewendet.
Für die Störaussendung werden die Grenzwerte
für den Geschäfts- und Gewerbebereich sowie für
Kleinbetriebe angewandt (Klasse 1B). Bezüglich
der Störfestigkeit nden die für den Industriebe-
reich geltenden Grenzwerte Anwendung.
Die am Messgerät notwendigerweise angeschlos-
senen Mess- und Datenleitungen beeinussen
die Einhaltung der vorgegebenen Grenzwerte in
erheblicher Weise. Die verwendeten Leitungen
sind jedoch je nach Anwendungsbereich unter-
schiedlich. Im praktischen Messbetrieb sind daher
in Bezug auf Störaussendung bzw. Störfestigkeit
folgende Hinweise und Randbedingungen unbe-
dingt zu beachten:
1. Datenleitungen
Die Verbindung von Messgeräten bzw. ihren
Schnittstellen mit externen Geräten (Druckern,
Rechnern, etc.) darf nur mit ausreichend abge-
schirmten Leitungen erfolgen. Sofern die Bedie-
nungsanleitung nicht eine geringere maximale
Leitungslänge vorschreibt, dürfen Datenleitun-
gen (Eingang/Ausgang, Signal/Steuerung) eine
Länge von 3 Metern nicht erreichen und sich
nicht außerhalb von Gebäuden benden. Ist an
einem Geräteinterface der Anschluss mehrerer
Schnittstellenkabel möglich, so darf jeweils nur
eines angeschlossen sein.
Bei Datenleitungen ist generell auf doppelt ab-
geschirmtes Verbindungskabel zu achten. Als
IEEE-Bus Kabel ist das von HAMEG beziehbare
doppelt geschirmte Kabel HZ72 geeignet.
2. Signalleitungen
Messleitungen zur Signalübertragung zwischen
Messstelle und Messgerät sollten generell so kurz
wie möglich gehalten werden. Falls keine gerin-
gere Länge vorgeschrieben ist, dürfen Signallei-
tungen (Eingang/Ausgang, Signal/Steuerung) eine
Länge von 3 Metern nicht erreichen und sich nicht
außerhalb von Gebäuden benden. Alle Signal-
leitungen sind grundsätzlich als abgeschirmte
Leitungen (Koaxialkabel - RG58/U) zu verwenden.
Die HAMEG Instruments GmbH bescheinigt
die Konformität für das Produkt
Bezeichnung: Funktionsgenerator
Typ: HM8030-6
mit: HM8001-2
Optionen:
mit den folgenden Bestimmungen
EMV Richtlinie 89/336/EWG ergänzt durch
91/263/EWG, 92/31/EWG
Niederspannungsrichtlinie 73/23/EWG
ergänzt durch 93/68/EWG
Angewendete harmonisierte Normen:
Sicherheit
EN 61010-1: 1993 / IEC (CEI) 1010-1: 1990 A 1:
1992 / VDE 0411: 1994
EN 61010-1/A2: 1995 / IEC 1010-1/A2: 1995 /
VDE 0411 Teil 1/A1: 1996-05
Überspannungskategorie: II
Verschmutzungsgrad: 2
Elektromagnetische Verträglichkeit
EN 61326-1/A1
Störaussendung: Tabelle 4;
Klasse B
Störfestigkeit: Tabelle A1
EN 61000-3-2/A14
Oberschwingungsströme: Klasse D
EN 61000-3-3
Spannungsschwankungen u. Flicker.
Datum: 22.07.2004
Unterschrift
Manuel Roth
Manager
Hersteller: HAMEG Instruments GmbH
Industriestraße 6
D-63533 Mainhausen
KONFORMITÄTSERKLÄRUNG
Allgemeine Hinweise zur CE-Kennzeichnung

3
Änderungen vorbehalten
Für eine korrekte Masseverbindung muss Sorge
getragen werden. Bei Signalgeneratoren müssen
doppelt abgeschirmte Koaxialkabel (RG223/U,
RG214/U) verwendet werden.
3. Auswirkungen auf die Geräte
Beim Vorliegen starker hochfrequenter elek-
trischer oder magnetischer Felder kann es
trotz sorgfältigen Messaufbaues über die ange-
schlossenen Kabel und Leitungen zu Einspei-
sung unerwünschter Signalanteile in das Gerät
kommen. Dies führt bei HAMEG Geräten nicht
zu einer Zerstörung oder Außerbetriebsetzung.
Geringfügige Abweichungen der Anzeige – und
Messwerte über die vorgegebenen Spezikationen
hinaus können durch die äußeren Umstände in
Einzelfällen jedoch auftreten.
HAMEG Instruments GmbH
English 12
Deutsch
Allgemeine Hinweise
zur CE-Kennzeichnung 2
Funktions-Generator HM8030-6 4
Technische Daten 5
Wichtige Hinweise 6
Sicherheit 6
Verwendete Symbole 6
Gewährleistung und Reparatur 6
Servicehinweise und Wartung 7
Betriebsbedingungen 7
Inbetriebnahme des Moduls 7

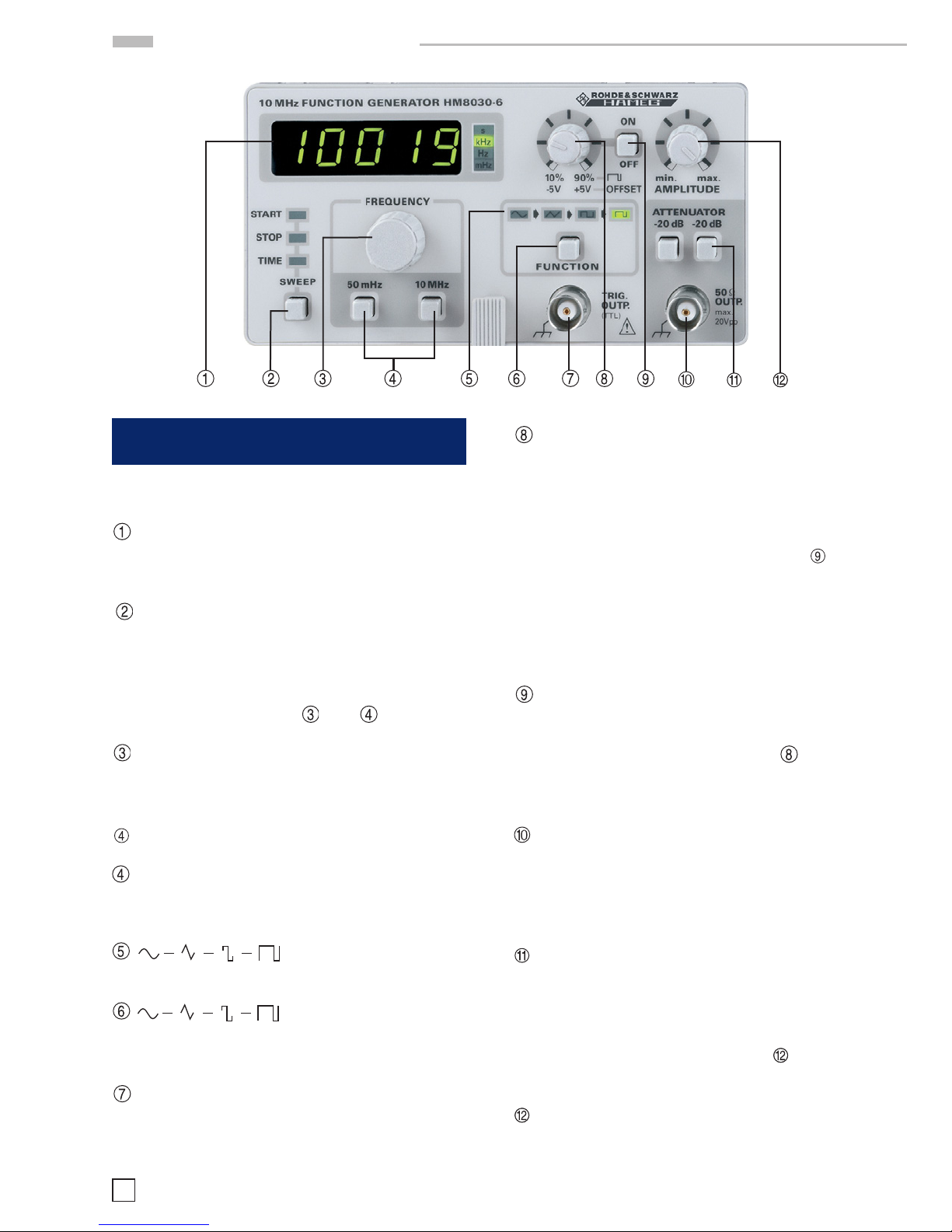

Bedienungselemente HM8030-6 8
Funktionen 9
Wahl der Funktion 9
Einstellung der Frequenz 9
Ausgangsamplitude und
Signalentnahme 9
Trigger-Ausgang 9
Wobbelmöglichkeiten 9
Sägezahnausgang 10
Funktionstest 10
Inhaltsverzeichnis

4
Änderungen vorbehalten
HM8030-6
Frequenzbereich 50mHz .. . 10MHz
Ausgangsspannung 10 Vss (an 50 Ω)
Signalformen: Sinus, Dreieck, Rechteck, Impuls, DC
Klirrfaktor ≤0,5% (bis 1 MHz), Anstiegs- und Abfallzeit typ. 15 ns
Ausgang kurzschluss- und überspannungsfest
Interne und externe Wobbelung, FM (mit HO801)
Grundgerät HM8001-2 erforderlich
Option HO801
10 MHz Funktions-Generator
HM8030-6
HZ20 Übergang
BNC/Stecker 4mm
HZ33, HZ34
Messkabel BNC/BNC

5
Änderungen vorbehalten
Technische Daten
Betriebsarten
Sinus-Rechteck-Dreieck-DC-Impuls freilaufend, intern oder
extern frequenzmoduliert, mit oder ohne DC-Offset
Frequenz
Bereich: 0,05Hz . . . 10MHz
in 8 dekadischen Stufen
variabel: x0,09 bis x1,1 (12:1)
Frequenzdrift: <0,5%/h bzw. 0,8%/24h
bei konstanter Umgebungstemperatur
(Mittelstellung des Frequenzstellers)
Kurvenform - Charakteristiken
Sinus-Klirrfaktoren
0,05 Hz bis 1 MHz: max. 0,5%
1 MHz bis 10 MHz: max. 5%
Rechteck-Anstiegszeit: typ. 15ns
Überschwingen
bei Abschluss mit 50
Ω : <5%
Dreieck-Nichtlinearität: <1% (bis 100 kHz)
Anzeigen
Frequenz: 5stell. 7-Segment-LED,
je 8 x 5 mm
Genauigkeit:
bis 5Hz: ±(3% + 3 Digit)
5Hz bis 10MHz: ±(5x10-5 + 1 Digit)
LED-Anzeige: mHz, Hz, kHz und s
Ausgänge
Signalausgang: kurzschlussfest
Impedanz: 50
Ω
Ausgangsspannung:
an 50
Ω Last: 10Vss
Leerlauf: 20Vss
Impuls-Ausgangsspannung
an 50
Ω Last: 5Vss
Leerlauf: 10Vss
Spannungsteilung: gesamt 60 dB
2 Festteiler-Tasten: je 20 dB ±0,2 dB
Variabel: 0 bis 20 dB
Amplitudenfehler: (Sinus/Dreieck)
0,05 Hz bis 0,5 MHz: max. 0,2 dB
0,5 MHz bis 10 MHz: max. 2,0 dB
DC-Offset: variabel (an- und abschaltbar)
– außer Funktion Impuls –
Offset-Bereich an 50
Ω Last: max. ±2,5V
Offset-Bereich im Leerlauf: max. ±5V
Triggerausgang:
Zum Signalausgang
synchrones Rechtecksignal ca.+5V/TTL
FM-Eingang
(VCF, BNC-Buchse auf Geräterückseite HM8001-2 und Opt.
HO801)
Frequenzänderung: ca. 1 : 100
Eingangsimpedanz: 6k
Ω II 25pF
Eingangsspannung: max. ±30V
Interne Wobbelung
Wobbelgeschwindigkeit: 20ms bis 15s
Wobbelhub: ca. 1 : 100
Verschiedenes
Arbeitstemperatur: +5°C . . . +40°C
Lagertemperatur: –20°C . . . +70°C
max. rel. Luftfeuchtigkeit: 5% . . . 80%
(ohne Kondensation)
Versorgung (von HM8001-2):
+5V/200mA
+16V/300mA
–16V/250mA
(∑= 9,8 W)
Abmessungen (ohne 22pol. Flachstecker):
(B x H x T) 135 x 68 x 228 mm
Gewicht: ca. 0,80kg
Im Lieferumfang enthalten:
HM8030-6, Betriebsanleitung
Optionales Zubehör:
BNC-Messkabel HZ33, HZ34
50 Ω Duchgangsabschluss HZ22
Silikonumhülle Messleitung HZ10 S/R
Technische Daten
Alle Angaben bei 23°C nach einer Aufwärmzeit
von 30 Minuten
www.hameg.com
Änderung vorbehalten · © HAMEG Instruments GmbH · DQS-zertiziert: DIN EN ISO 9001:2000, Reg. Nr.: DE-071040 QM
HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel [phone] · Fax [phone] · www.hameg.com · [e-mail]
A Rohde & Schwarz Company

6
Änderungen vorbehalten
TRIPLE POWER SUPPLY HM 8040-3
HAMEG
VOLTAGECURRENT CURRENTVOLTAGE
FUSE
ON/OFF
FUSE
ON/OFF
PUSH LONG
OUTPUT
Wichtige Hinweise
– wenn das Gerät lose Teile enthält,
– wenn das Gerät nicht mehr arbeitet,
– nach längerer Lagerung unter ungünstigen
Verhältnissen (z.B. im Freien oder in feuch-
ten Räumen).
Beim Öffnen oder Schließen des Gehäuses muss
das Gerät von allen Spannungsquellen getrennt
sein. Wenn danach eine Messung oder ein Ab-
gleich am geöffneten Gerät unter Spannung
unvermeidlich ist, so darf dies nur durch eine
Fachkraft geschehen, die mit den damit verbun-
denen Gefahren vertraut ist.
Verwendete Symbole
Achtung –
Bedienungsanleitung beachten
Vorsicht Hochspannung
Erdanschluss
Gewährleistung und Reparatur
Unsere Geräte unterliegen einer strengen Quali-
tätskontrolle. Jedes Gerät durchläuft vor dem
Verlassen der Produktion einen 10-stündigen
„Burn in-Test“. Anschließend erfolgt ein umfang-
reicher Funktions- und Qualitätstest, bei dem alle
Betriebsarten und die Einhaltung der technischen
Daten geprüft werden. Die Prüfung erfolgt mit
Prüfmitteln, die auf nationale Normale rückführ-
bar kalibriert sind. Es gelten die gesetzlichen
Gewährleistungsbestimmungen des Landes, in
dem das Produkt erworben wurde. Bei Beanstan-
dungen wenden Sie sich bitte an den Händler, bei
dem Sie das Produkt erworben haben.
Abgleich, Auswechseln von Teilen, Wartung und
Reparatur darf nur von autorisierten Fachkräften
ausgeführt werden. Werden sicherheitsrelevante
Teile (z.B. Netzschalter, Netztrafos oder Siche-
rungen) ausgewechselt, so dürfen diese nur
durch Originalteile ersetzt werden. Nach jedem
Das Produkt darf nur von dafür
autorisiertem Fachpersonal geöffnet
werden. Vor Arbeiten am Produkt oder
Öffnen des Produkts ist dieses von der
Versorgungsspannung zu trennen,
sonst besteht das Risiko eines elektri-
schen Schlages.
Wichtige Hinweise
HAMEG Module sind nor-
malerweise nur in Verbin-
dung mit dem Grundgerät
HM8001-2 verwendbar. Für den
Einbau in andere Systeme ist darauf zu achten,
dass die Module nur mit den in den technischen
Daten spezi zierten Versor-gungsspannungen
betrieben werden. Nach dem Auspacken sollte
das Gerät auf mechanische Beschädigungen und
lose Teile im Innern überprüft werden. Falls ein
Transportschaden vorliegt, ist sofort der Liefe-
rant zu informieren. Das Gerät darf dann nicht in
Betrieb gesetzt werden.
Sicherheit
Dieses Gerät ist gemäß VDE 0411 Teil 1,
Sicherheitsbestimmungen für elektrische
Mess-, Steuer-, Regel- und Laborgeräte, gebaut
und geprüft und hat das Werk in sicherheits-
technisch einwandfreiem Zustand verlassen. Es
entspricht damit auch den Bestimmungen der
europäischen Norm EN 61010-1 bzw. der inter-
nationalen Norm IEC 1010-1. Den Bestimmungen
der Schutzklasse I entsprechend sind alle Gehäu-
se- und Chassisteile mit dem Netzschutzleiter
verbunden (für Module gilt dies nur in Verbindung
mit dem Grundgerät). Modul und Grundgerät
dürfen nur an vorschriftsmäßigen Schutzkontakt-
Steckdosen betrieben werden. Das Auftrennen
der Schutzkontaktverbindung innerhalb oder
außerhalb der Einheit ist unzulässig.
Wenn anzunehmen ist, dass ein gefahrloser Be-
trieb nicht mehr möglich ist, so ist das Gerät außer
Betrieb zu setzen und gegen unabsichtlichen
Betrieb zu sichern.
Diese Annahme ist berechtigt,
– wenn das Gerät sichtbare Beschädigungen
aufweist

7
Änderungen vorbehalten
Wichtige Hinweise
Austausch von sicherheitsrelevanten Teilen ist
eine Sicherheitsprüfung durchzuführen (Sicht-
prüfung, Schutzleitertest, Isolationswiderstands-,
Ableitstrommessung, Funktionstest). Damit wird
sichergestellt, dass die Sicherheit des Produkts
erhalten bleibt.
Servicehinweise und Wartung
Verschiedene wichtige Eigenschaften der Messge-
räte sollten in gewissen Zeitabständen genau
überprüft werden. Dazu dienen die im Funktion-
stest des Manuals gegebenen Hinweise.
Löst man die beiden Schrauben am Gehäuse-
Rückdeckel des Grundgerätes HM8001-2, kann
der Gehäusemantel nach hinten abgezogen
werden. Beim späteren Schließen des Gerätes ist
darauf zu achten, dass sich der Gehäusemantel
an allen Seiten richtig unter den Rand des Front-
und Rückdeckels schiebt. Durch Lösen der beiden
Schrauben an der Modul-Rückseite, lassen sich
beide Chassisdeckel entfernen. Beim späteren
Schließen müssen die Führungsnuten richtig in
das Frontchassis einrasten.
Betriebsbedingungen
Die zulässige Umgebungstemperatur während
des Betriebes reicht von +5°C...+40°C. Während
der Lagerung oder des Transports darf die Tem-
peratur zwischen –20°C und +70°C betragen. Hat
sich während des Transports oder der Lagerung
Kondenswasser gebildet, muss das Gerät ca. 2
Stunden akklimatisiert werden, bevor es in Betrieb
genommen wird. Die Geräte sind zum Gebrauch
in sauberen, trockenen Räumen bestimmt. Sie
dürfen nicht bei besonders großem Staub- bzw.
Feuchtigkeitsgehalt der Luft, bei Explosionsge-
fahr sowie bei aggressiver chemischer Einwirkung
betrieben werden. Die Betriebslage ist beliebig.
Eine ausreichende Luftzirkulation (Konvektions-
kühlung) ist jedoch zu gewährleisten. Bei Dauer-
betrieb ist folglich eine horizontale oder schräge
Betriebslage (Aufstellbügel) zu bevorzugen. Die
Lüftungslöcher dürfen nicht abgedeckt sein.
Inbetriebnahme des Moduls
Vor Anschluss des Grundgerätes ist darauf zu
achten, dass die auf der Rückseite eingestellte
Netzspannung mit dem Anschlusswert des
Netzes übereinstimmt. Die Verbindung zwischen
Schutzleiteranschluss HM 8001-2 und dem
Netz-Schutzleiter ist vor jeglichen anderen Ver-
bindungen herzustellen (Netzstecker HM8001-2
also zuerst anschließen). Die Inbetriebnahme
beschränkt sich dann im Wesentlichen auf das
Einschieben der Module. Diese können nach
Belieben in der rechten oder linken Einschub-
öffnung betrieben werden. Vor dem Einschieben
oder bei einem Modulwechsel ist das Grundgerät
auszuschalten. Der rote Tastenknopf POWER
(Mitte Frontrahmen HM8001-2) steht dann he-
raus, wobei ein kleiner Kreis (o) auf der oberen
Tastenschmalseite sichtbar wird. Falls die auf
der Rückseite bendlichen BNC-Buchsen nicht
benutzt werden, sollte man evtl. angeschlossene
BNC-Kabel aus Sicherheitsgründen entfernen.
Zur sicheren Verbindung mit den Betriebsspan-
nungen müssen die Module bis zum Anschlag
eingeschoben werden. Solange dies nicht der Fall
ist, besteht keine Schutzleiterverbindung zum Ge-
häuse des Modules (Büschelstecker oberhalb der
Steckerleiste im Grundgerät). In diesem Fall darf
kein Mess-Signal an die Buchsen des Modules
gelegt werden.
Allgemein gilt: Vor dem Anlegen des Mess-
Signales muss das Modul eingeschaltet und
funktionstüchtig sein. Ist ein Fehler am Messgerät
erkennbar, dürfen keine weiteren Messungen
durchgeführt werden. Vor dem Ausschalten des
Moduls oder bei einem Modulwechsel ist vorher
das Gerät vom Messkreis zu trennen.

8
Änderungen vorbehalten
Bedienungselemente HM8030-6
ANZEIGE (7-Segment LEDs)
5stellige digitale Frequenzanzeige. Bereichsindi-
katoren für mHz, Hz, kHz und s.
SWEEP (Taste) und SWEEP-Anzeige (LED)
Taste zur Aktivierung und Steuerung der internen
Wobbeleinrichtung. Die LEDs zeigen die Einstel-
lungen der SWEEP-Einrichtung an, die mit der
SWEEP-Taste ausgewählt werden können. Die
Einstellungen werden mit bzw. verändert.
FREQUENCY (Drehknopf)
Bereichsüberlappende, lineare Frequenzeinstel-
lung mit einem Einstellbereich von ca. 0.09 bis 1.1
(bzw. ca. 0.045 - 1.1 im 10MHz-Bereich) des mit
gewählten Bereichs.
FREQUENCY (2 Tasten)
Wahl des Frequenzbereiches von 50 mHz bis
10MHz in 8 dekadischen Stufen.
(LEDs)
Anzeige der aktivierten Funktion.
(Taste)
Wahl der Betriebsart zwischen Dreieck, Sinus,
Rechteck, Impuls und Aus.
TRIG. OUTP. (BNC-Buchse)
Kurzschlussfester Triggersignalausgang. Das
Rechtecksignal ist TTL kompatibel. Tastverhältnis
ca. 50%.
OFFSET (Drehknopf)
Einstellung der positiven oder negativen Offset-
spannung (Nullpunktverschiebung der Signal-
spannung) von ±2,5 V bei 50 Ω Abschluss und
±5V im Leerlauf. Die Offsetspannung steht bei
allen Funktionen zur Verfügung, jedoch nicht im
Impulsmodus. Sie ist mit der Taste ON allen
Funktionen zuschaltbar. In der Betriebsart AUS
(keine aktivierte Funktion) ist die Offsetspannung
auch separat verwendbar. Im Impulsmodus kann
mit dem Regler die Impulsbreite zwischen 10% und
90% eingestellt werden
ON-OFF (Drucktaste)
Aktivierung der Offsetfunktion, außer bei Im-
pulsbetrieb. Wird im Impulsbetrieb die ON-Taste
gedrückt, dann ist mit dem Regler eine Im-
pulsbreite von 10 bis 90% einstellbar. In Stellung
OFF ist eine feste Impulsbreite von 50% gegeben.
 50ΩOUTPUT(BNC-Buchse)
Kurzschlussfester Signalausgang des Genera-
tors. Die Ausgangsimpedanz beträgt 50 Ω; die
max. Ausgangsspannung 20Vss bzw. 10Vss bei
50 Ω Abschluss.
–20dB, –20dB (Drucktasten)
Einstellung der Ausgangssignalabschwächung.
Jede Taste (–20dB) ist einzeln anwendbar. Sind
beide gedrückt, ergibt sich eine Dämpfung von
40dB. Die Gesamtabschwächung unter Berück-
sichtigung des Amplitudenreglers liegt dann
bei 60dB (Faktor 1000).
AMPLITUDE (Drehknopf)
Kontinuierliche Einstellung der Signalausgangs-
amplitude von 0 bis –20dB bei 50 Ω Abschluss.
Bedienungselemente

9
Änderungen vorbehalten
dass nur 50 Ω-Koaxkabel (z.B. HZ34) verwendet
wird. Außerdem ist das Kabel am Ende (auf der
Verbraucherseite, z.B. Oszilloskop) mit einem
50 Ω-Durchgangswiderstand (z.B. HZ22) abzu-
schließen. Anderenfalls kann besonders bei
höheren Frequenzen Überschwingen auftreten.
Bei angeschlossenen Geräten mit 50 Ω-Eingang
entfällt dieser Widerstand. Im Bereich der höhe-
ren Signalspannungen ist zu beachten, dass der
verwendete Abschlusswiderstand auch entspre-
chend belastbar ist.
Kommt der Ausgang des HM8030-6 mit Teilen der
zu testenden Schaltung in Berührung, die Gleich-
spannung führen (d.h. dem Lastwiderstand ist
Gleichspannung überlagert), so sollte ein Trenn-
kondensator entsprechender Spannungsfestigkeit
mit der spannungsführenden Ausgangsleitung
des Generators in Serie geschaltet werden. Die
Kapazität des Kondensators sollte so gewählt
werden, dass kein Einuss auf den Frequenzgang
des Ausgangssignals genommen wird.
Der Ausgang ist kurzfristig (ca. 30 Sekunden)
elektronisch gegen von außen angelegte Gleich-
spannung bis zu ±45 V geschützt.
Trigger-Ausgang
Der Triggerausgang liefert in den Betriebs-
arten Sinus, Rechteck, Dreieck ein zum Aus-
gangssignal synchrones Rechtecksignal. Eine
am 50 Ω-Ausgang eingestellte Offset-Spannung
beeinusst das Triggersignal nicht. Der Trigge-
rausgang ist kurzschlussfest und kann mehrere
TTL-Eingänge steuern. Wenn der Triggerausgang
mit 50 Ω belastet wird, ist der TTL-Pegel weit
unterschritten. Deshalb sollten zur Verbindung
nur kurze oder kapazitätsarme Kabel ohne
50 Ω-Abschlusswiderstand benutzt werden.
Wobbelmöglichkeiten
1. Interne Wobbelung
Die interne Wobbeleinrichtung des HM8030-6 ist
ein ausgezeichnetes Hilfsmittel zur Untersuchung
von Filtern und Baugruppen im Frequenzbereich
von 3Hz bis 10MHz. Die Bedienung beschränkt
sich auf die Einstellung von Startfrequenz,
Stoppfrequenz und Wobbelzeit (Zeit für den
einmaligen Durchlauf von der Startfrequenz
zur Stoppfrequenz). Die Aktivierung geschieht
auf Tastendruck (SWEEP) und ist mit allen
Funktionen kombiniert möglich. Zuerst wird die
Startfrequenz festgelegt (START-LED leuchtet).
Funktionen
Wahl der Funktion
Mit der Funktionstaste wird die Art des Aus-
gangssignals gewählt. Insgesamt stehen 4 Sig-
nalspannungen verschiedener Kurvenformen
(Sinus, Rechteck, Dreieck und Impuls) zur Verfü-
gung. Ist die Taste Offset ON gedrückt, ist die
Entnahme eines Gleichspannungspegels möglich,
jedoch nicht im Impulsmodus. Dieser Gleich-
spannungspegel ist entweder zusammen mit
einer gewählten Signalfunktion oder auch separat
verwendbar (keine der Funktions-LEDs leuch-
tet; Betriebsart „Aus“).

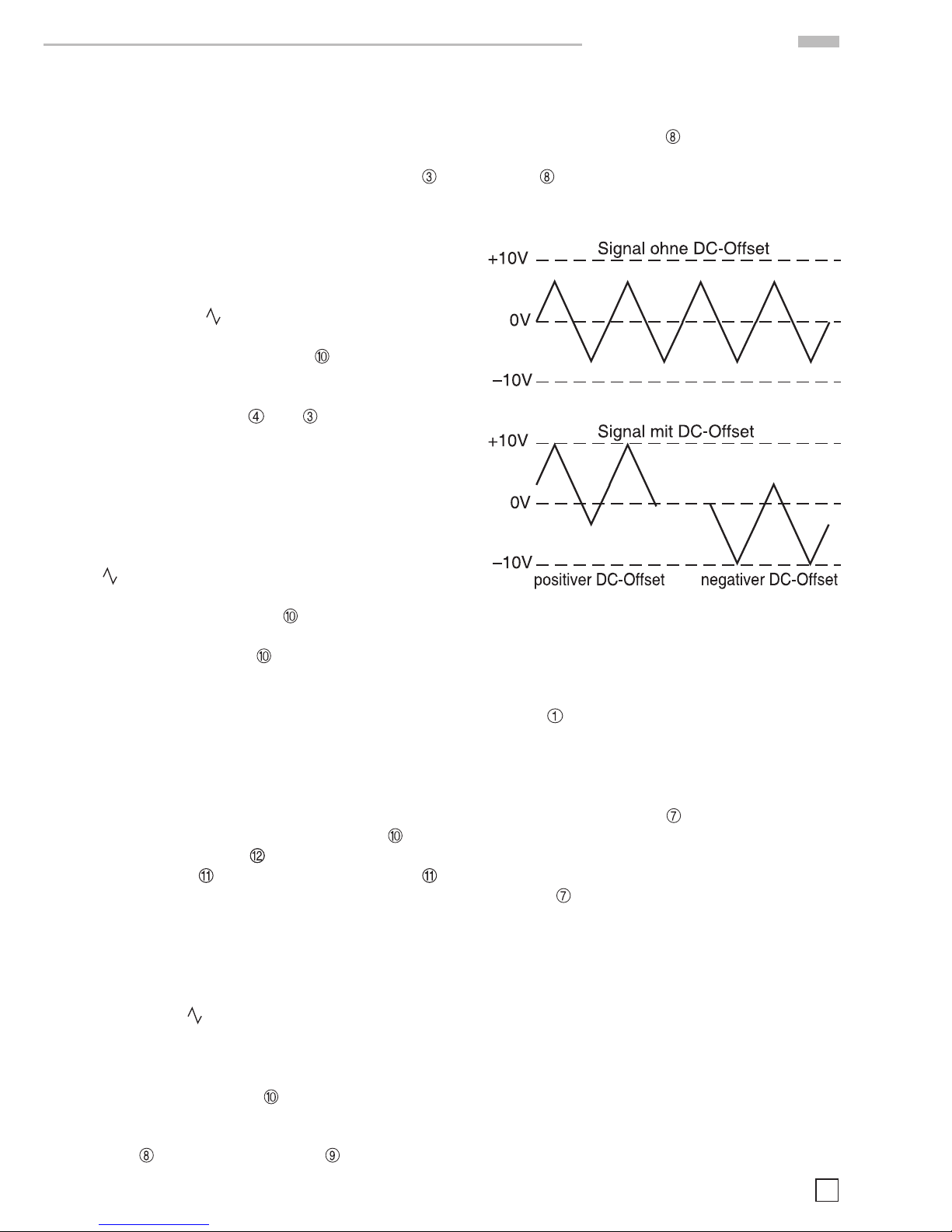

Die maximale Offsetspannung bei offenem Aus-
gang beträgt ±5V und lässt sich mit dem Regler
OFFSET stufenlos einstellen.
Impulsmodus
Beim Impulsmodus ist keine Offsetspannung
möglich. Mit dem Regler ist eine Impulsbreite
von 10 bis 90% stufenlos einstellbar. In Stellung
OFF der Taste ist eine feste Impulsbreite von
50% gegeben.
Einstellung der Frequenz
Die Wahl des Frequenzbereiches erfolgt in de-
kadischen Stufen mit den Bereichstasten . Mit
Hilfe des FREQUENCY-Reglers wird dann die
gewünschte Frequenz exakt eingestellt. Dar-
gestellt wird diese auf der 5-stelligen Digitalan-
zeige .
Ausgangsamplitude
und Signalentnahme
Die dekadische Anpassung an den gewünschten
Amplitudenbereich ist mit den 2 durch Tasten
zu betätigenden Abschwächern mit je –20 dB
möglich.
Einschließlich dem kontinuierlich einstellbaren
Amplitudenregler beträgt die max. Abschwä-
chung 60dB. Ausgehend von der max. Amplitude
(10 Vss an 50 Ω) ist dann die kleinste entnehmbare
Signalspannung ca. 10 mV. Diese Werte setzen
voraus, dass der Ausgang des Generators mit
50 Ω belastet ist. Bei Leerlauf des Ausgangs ist
die zur Verfügung stehende Signalamplitude
etwa doppelt so hoch. Für die Entnahme von
exakten Rechtecksignalen ist darauf zu achten,
Funktionen

10
Änderungen vorbehalten
Sie wird durch die Frequenzbereichswahl und
den FREQUENCY-Reglers eingestellt und auf
dem Display angezeigt. Beim nächsten Druck
auf die Taste SWEEP wird die Stoppfrequenz
bestimmt (STOP-LED leuchtet). Der Frequenzhub
ergibt sich aus dem Verhältnis von Startfrequenz
zu Stoppfrequenz und kann maximal Faktor 100
betragen. Dabei ist es möglich, zwei Dekaden zu
überstreichen. Beim nächsten Tastendruck wird die
Wobbelzeit festgelegt (TIME-LED leuchtet). Diese
ist von 0,02s bis 15s einstellbar und wird mit dem
FREQUENCY-Regler bestimmt. Gleichzeitig läuft
schon der Wobbelvorgang ab und lässt sich kon-
tinuierlich in der Geschwindigkeit verändern. Der
Verlauf der Wobbelfrequenz – aufwärts oder ab-
wärts – hängt von der Zuordnung der eingestellten
Start- und Stoppfrequenz ab. Ist die Startfrequenz
wie im Normalfall niedriger als die Stoppfrequenz
erfolgt der Verlauf der Wobbelfrequenz von der
niedrigeren (Startfrequenz) zur höheren Frequenz
(Stoppfrequenz). Ist der eingestellte Wert für die
Startfrequenz höher als der für die Stoppfrequenz,
erfolgt der Frequenzverlauf von der höheren zur
niedrigeren Frequenz. Für die externe Frequenzmo-
dulation steht auf der Rückseite des HM 8030-6 ein
zusätzlicher FM-Eingang zur Verfügung.
2. FM-Eingang
Legt man an den FM-Eingang an der Geräterück-
seite des HM 8001-2 eine Wechselspannung, wird
die Generatorfrequenz im Takt und entsprechend
der Kurvenform dieser Wechselspannung fre-
quenzmoduliert. Der Hub der Frequenzmodula-
tion ist von der Amplitude der Wechselspannung
abhängig. Dies ergibt auf einfache Weise die
Möglichkeit, die Wobbelbandbreite bzw. den
Wobbelhub zu verändern.
Bei Anlegen einer positiven Gleichspannung wird
die Generatorfrequenz erhöht und dementspre-
chend auch angezeigt. Eine negative Gleichspan-
nung verringert die Frequenz. Die Frequenz-
verschiebung ist von der Höhe und Polarität der
Spannung U und von der Frequenz abhängig. Die
eingestellte Frequenz N0(ohne Gleichspannung)
kann dabei beliebig gewählt sein.
Berechnung:
N = N0+ A ·U oder U = (N-N0) : A
Hierin ist:
N0 = Ziffernanzeige ohne Spannung U,
N = Ziffernanzeige mit Spannung U,
U = ± Spannung am FM-Eingang.
A = ca. 1050 (Digits pro Volt),
Dabei ist zu beachten: Nur angezeigte Ziffern
gelten; der Dezimalpunkt wird nicht gewertet
(z.B. 100.0 v1000 Digit). Die max. Frequenz (ca.
10 MHz) kann nicht, die Anzeige 000 sollte nicht
überschritten werden. Vornullen entfallen.
Die Stabilität der eingestellten Frequenz hängt
hauptsächlich von der Konstanz der angelegten
Spannung U ab. Die Frequenzänderung erfolgt
linear mit der Spannung U.
Im Bereich 10MHz beträgt der Faktor A
ca. 2500
Beispiele:
N0= 500 (Hz) (Bereich 5k) , U = +2V:
N = 500 + 1050 · 2 = 2600
N0= 3000 (kHz) (Bereich 10M), U = -2V:
N = 3000 + 1050 · (-2) = 900
N0= 50.0 (Hz) (Bereich 500), N = 190.0 (Hz):
U = (1900 – 500) : 1050 = 1,33V
Sägezahnausgang
Zur korrekten Triggerung während des Wob-
belvorganges besitzt der HM8030-6 einen
Säge-zahnausgang. Dieses Signal steht auf der
Rückwand des HM 8001-2 zur Verfügung.
Funktionstest
Dieser Test soll helfen, in gewissen Zeitabstän-
den die Funktionen des HM8030-6 zu über-
prüfen. Um die normale Arbeitstemperatur zu
erreichen, müssen Modul und Grundgerät in
geschlossenem Zustand vor Testbeginn min-
destens 60 Minuten eingeschaltet sein. Beim Ab-
gleich ist die angegebene Reihenfolge unbedingt
einzuhalten.
Verwendete Messgeräte
Oszilloskop 20MHz: HM303 o.a.
50 Ω Durchgangsabschluss HZ22
Digitalmultimeter z.B. HM8012
Gleichspannungsquelle z.B. HM8040
Funktionstest

11
Änderungen vorbehalten
Klirrfaktormessbrücke z.B. HM8027
Frequenzzähler z.B. HM8021
Frequenzvariation aller Bereiche
Der Einstellbereich des FREQUENCY-Reglers
muss die Dekade an beiden Bereichsenden um
mindestens 2% überlappen.
Stabilität der Ausgangsamplitude
Einstellung: (6) (4) (3) (12)
1k max max
Ein Oszilloskop an Ausgang anschließen.
50Ω-Abschluss verwenden. Kopplungsart DC
einstellen. Bildhöhe auf 6 cm einstellen. Alle
Frequenzbereiche mit und überprüfen. Die
maximale Abweichung der Bildhöhe darf ±2 mm
bei keiner Frequenz überschreiten.
Maximale Ausgangsamplitude
Einstellung:
(6) (4) (3) (12) (11)
1k max max nicht gedrückt
Oszilloskop an Ausgang anschließen. Die
Signalhöhe soll 20Vss ±500mVss betragen. Bei
Abschluss am Ausgang mit 50Ω soll die Signal-
höhe noch 10Vss ±250mVss betragen.
Funktion der Ausgangsabschwächer
Einstellung:
(6) (4) (3) (12) (11)
~ 100 50Hz max nicht gedrückt
Digitalmultimeter (VAC) am Ausgang an-
schließen. Mit Regler 5V-Anzeige einstellen.
Erst eine Taste (–20dB), dann beide Tasten
(–40dB) drücken. Anzeige des DVM soll dann 0.5V
bzw. 0.05V ±2% betragen.
Einstellbereich der Offsetspannung
Einstellung: (6) (4) (3) (12)
10k max max
Kontrolle der Funktion mit Offset-Regler bei
Gleichspannung oder Signal.
Oszilloskop an Ausgang anschließen (2V/Div.)
50 Ω-Abschluss verwenden. Kopplungsart DC
einstellen. Die Signalhöhe beträgt ca. 6cm. Wird
Regler bei gedrückter Taste nach rechts
gedreht, wird das Ausgangssignal bis kurz unter-
halb des oberen Bildschirmrandes verschoben.
Bei Drehung von Regler nach links geschieht
dies sinngemäß zum unteren Bildschirmrand. Mit
Regler lässt sich das DC-Potential zwischen
ca. +2,5V und –2,5 V variieren.
Frequenzvariation durch FM-Input
Gleichspannung an FM-Eingang anlegen (Rück-
seite HM8001-2 max. ±30 V). Entsprechend der
angelegten Gleichspannung ändert sich die
Anzeige . Die erzielten Ergebnisse lassen sich
anhand der im Abschnitt FM-Eingang angege-
benen Formeln überprüfen.
Signalform am Trigger-Ausgang
Oszilloskop an Ausgang legen. Ein Rechteck-
signal mit 50% Tastverhältnis und TTL-Niveau
wird abgebildet (ca, 0,4 V Low und ca. 5 V High).
Ohne aktivierte Funktion liefert der Trigger-
Ausgang ca. + 5 VDC.
Funktionstest

Subject to change without notice
12
General information regarding the CE marking
The HAMEG Instruments GmbH herewith
declares conformity of the product
Product name Function Generator
Type: HM8030-6
with: HM8001-2
Options: –
with applicable regulations
EMC Directive 89/336/EEC amended by
91/263/EWG, 92/31/EEC
Low-Voltage Equipment Directive 73/23/EEC
amended by 93/68/EEC
Harmonized standards applied
Safety
EN 61010-1: 1993 / IEC (CEI) 1010-1: 1990 A 1:
1992 / VDE 0411: 1994
EN 61010-1/A2: 1995 / IEC 1010-1/A2: 1995 /
VDE 0411 Teil 1/A1: 1996-05
Overvoltage category II
Degree of pollution: 2
Electromagnetic compatibility
EN 61326-1/A1
Radiation: table 4; Class B
Immunity: table A1
EN 61000-3-2/A14
Harmonic current emissions: Class D
EN 61000-3-3
Voltage uctuations and icker
Date: 22.07.2004
Signature
Manuel Roth
Manager
Manufacturer HAMEG Instruments GmbH
Industriestraße 6
D-63533 Mainhausen
DECLARATION OF
CONFORMITY
General information regarding the
CE marking
HAMEG instruments fulll the regulations of the
EMC directive. The conformity test made by HA-
MEG is based on the actual generic and product
standards. In cases where different limit values
are applicable, HAMEG applies the strictest
standard. For emission the limits for residential,
commercial and light industry are applied. Re-
garding the immunity (susceptibility) the limits
for industrial environment have been used.
The measuring and data lines of the instrument
have much inuence on emission and immunity
and therefore on meeting the acceptance limits.
For different applications the lines and/or cables
used may be different. For measurement opera-
tion the following hints and conditions regarding
emission and immunity should be observed:
1. Data cables
For the connection between instruments resp.
their interfaces and external devices, (computer,
printer etc.) sufciently screened cables must
be used.
Maximum cable length of data lines must not ex-
ceed 3 m. The manual may specify shorter lengths.
If several interface connectors are provided only
one of them may be used at any time.
Basically interconnections must have a double
screening. For IEEE-bus purposes the double
screened cable HZ72 from HAMEG is suitable.
2. Signal cables
Basically test leads for signal interconnection
between test point and instrument should be
as short as possible. Without instruction in the
manual for a shorter length, signal lines must be
less than 3 meters long.
Signal lines must be screened (coaxial cable -
RG58/U). A proper ground connection is required.
In combination with signal generators double
screened cables (RG223/U, RG214/U) must be used.
3. Inuence on measuring instruments.
In the presence of strong high frequency electric
or magnetic elds, even with careful setup of the
measuring equipment an inuence can not be
excluded.

Subject to change without notice
13
Content
Deutsch 2
English
General information regarding
CE-marking 12
Function Generator HM8030-6 14
Specications 15
Important hints 16
Safety 16
Used Symbols 16
Operating conditions 16
Warranty and repair 16
Maintenance 17
Operation of the module 17
Control elements of HM8030-6 18
Functions 19
Function selection 19
Frequency adjustment 19
Output amplitude and
Signal connection 19
Trigger output 19
Sweep facilities 19
Sawtooth output 20
Operational check 20
This will not cause damage or put the instrument
out of operation. Small deviations of the measu-
ring value (reading) exceeding the instrument‘s
specications may result from such conditions
in some cases.
HAMEG Instruments GmbH

Subject to change without notice
14

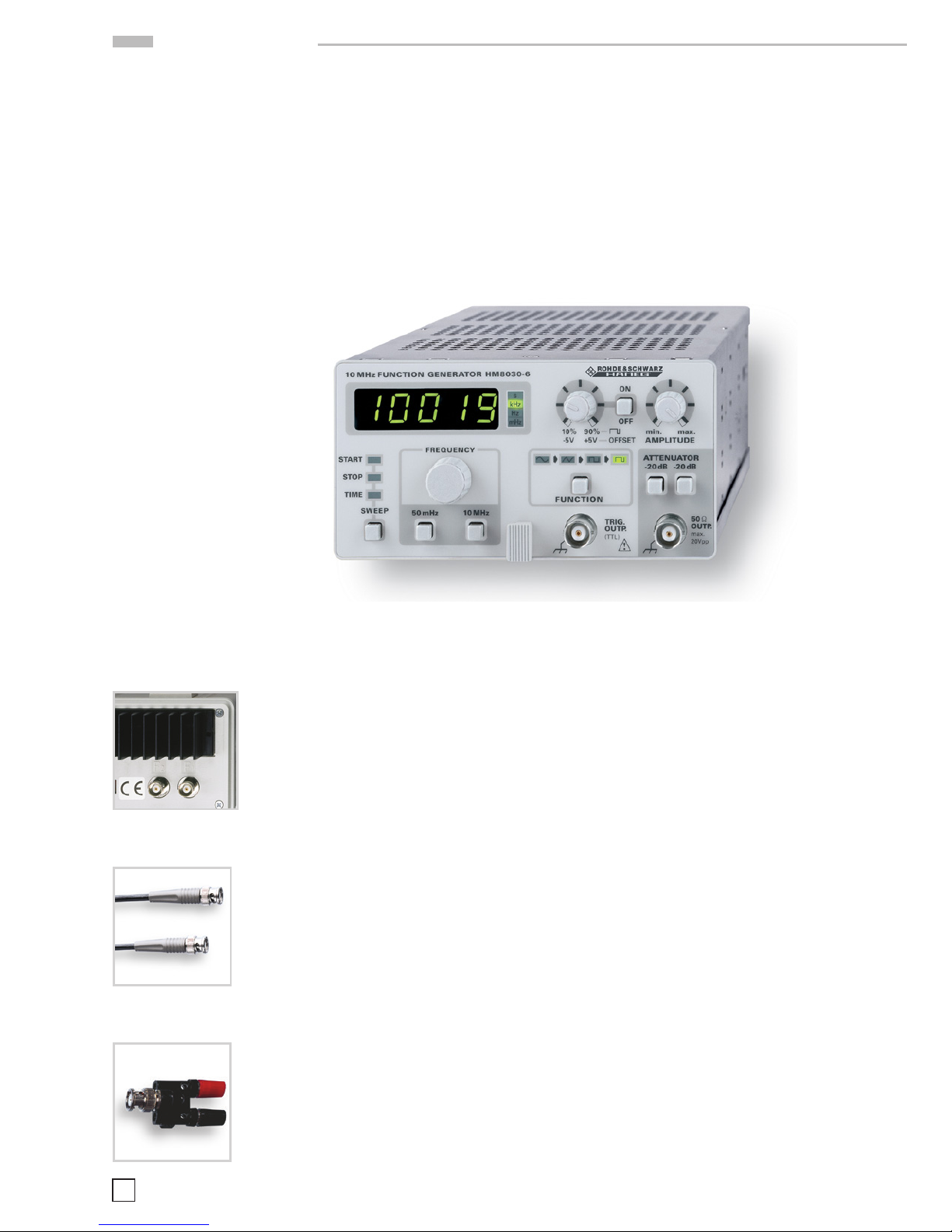

HM8030-6
Option HO801
HZ33, HZ34
Test cable BNC/BNC
HZ20 BNC to 4mm
binding post
Frequency range 50 mHz . . . 10 MHz,
Output voltage up to 10Vpp (into 50Ω)
Waveforms: sine, trinagle, square wave, puls, DC
Distortion factor ‹0.5% up to 1 MHz, rise and fall time typ. 15 ns
Internal and external sweep, FM (with HO801)
Surge- and short-circuit-proof output
Mainframe HM8001-2 required for operation
10 MHz Function Generator
HM8030-6

Subject to change without notice
15
Amplitude Flatness: (sine/triangle)
0.05Hz to 0.5MHz: max. 0.2dB
0.5MHz to 10MHz: max. 2.0dB
DC-Offset: variable (on/off, except impulse function)
Offset range:
into 50 Ω max. ± 2.5V
open circuit max. ± 5V
Trigger Output:
square wave synchronous
to output of approx. +5V/TTL
FM Input
(VCF, BNC-connector on rear panel of HM8001-2 and
Opt. HO801)
Frequency change: approx. 1 : 100
Input impedance: 6 kΩ II 25pF
Protection voltage: ± 30V max.
Internal Sweep
Sweep speed: 20ms to 15s
Sweep range: approx. 1 : 100
General Information
Operating temperature: +5°C . . . +40°C
Storage temperature: –20°C . . . +70°C
Max. relative humidity: 5% . . . 80%
(without condensation)
Supply (from HM8001-2): +5V/200mA
+16V/300mA;
-16V/250mA
(∑ = 9.8W).
Dimensions (without 22-pin at connector)
W x H x D: 135 x 68 x 228 mm;
Weight: approx. 800g
Operating Modes
Sine - Square - Triangle - DC - Pulse
free running, internal sweep, or external frequency modulati-
on, with or without DC Offset
Frequency Range
Total Range: 0.05Hz . . . 10MHz
(8 Decade Steps)
Variable Frequency
Adjustment: x0.09 to x1.1 (12:1)
Frequency Stability: <0.5%/h or 0.8%/day
at constant ambient temperature
(medium frequency control position)
Waveform Characteristics
Sine Wave Distortion
0.05 Hz to 1MHz: max. 0.5%
1 MHz to 10MHz: max. 5%
Square Wave Risetime: typ. 15 ns
Overshoot: <5%
(when output is terminated with 50 Ω)
Triangle Non-Linearity: <1% (up to 100 kHz)
Display
Frequency: 5 digit, 7 segment LED;
8 x 5mm each
Accuracy:
up to 5 Hz: ±(3% + 3 digit)
5Hz to 10MHz: ±(5 x 10-5 + 1 digit)
LED-Indicator for: mHz, Hz, kHz and sec
Outputs
Signal Output: short-circuit proof
Impedance: 50 Ω
Output Voltage
into 50 Ω 10 Vpp
open circuit 20Vpp
Pulse Output Voltage
into 50 Ω : 5Vpp
open circuit: 10Vpp
Attenuation: max. 60dB
2 steps: 20dB ±0.2dB each
variable: 0 to 20dB
Specifications
Specications
All Data valid at 23 °C after 30 min. warm-up period
Included in delivery:
Function generator HM8030-6, Operating
manual
Optional Accessories:
BNC test cable HZ33/HZ34
50 Ω Through termination HZ22
Silicone Test lead HZ10 S/R
www.hameg.com
Subject to change without notice · © HAMEG Instruments GmbH · DQS-zertifiziert: DIN EN ISO 9001:2000, Reg. Nr.: DE-071040 QM
HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel [phone] · Fax [phone] · www.hameg.com · [e-mail]
A Rohde & Schwarz Company

Subject to change without notice
16
TRIPLE POWER SUPPLY HM 8040-3
HAMEG
VOLTAGECURRENT CURRENTVOLTAGE
FUSE
ON/OFF
FUSE
ON/OFF
PUSH LONG
OUTPUT
Important hints
Important hints
The operator is requested to carefully reading the
following instructions and those of the mainfra-
me HM8001-2, to avoid
any operating errors and
mistakes and in order to
become acquaint with the
module.
After unpacking the module, check for any me-
chanical damage or loose parts inside. Should
there be any transportation damage, inform the
supplier immediately and do not put the module
into operation. This plug-in module is primarily
intended for use in conjunction with the Mainfra-
me HM8001-2. When incorporating it into other
systems, the module should only be operated
with the specied supply voltages.
Safety
This instrument has been designed and tested in
accordance with IEC Publication 1010-1, Safety
requirements for electrical equipment for measu-
rement, control, and laboratory use. It corres-
ponds as well to the the CENELEC regulations EN
61010-1. All case and chassis parts are connected
to the safety earth conductor. Corresponding to
Safety Class 1 regulations (three-conductor AC
power cable). Without an isolating transformer,
the instrument's power cable must be plugged into
an approved three-contact electrical outlet, which
meets International Electrotechnical Commission
(IEC) safety standards.
Warning!
Any interruption of the protective conductor
inside or outside the instrument or discon-
nection of the protective earth terminal is
likely to render the instrument dangerous.
Intentional interruption is prohibited.
The istrument must be disconnected and secured
against unintentional operation if there is any
suggestion that safe operation is not possible.
This may occur:
– if the instrument shows visible damage,
– if the instrument has loose parts.
– if the instrument does not function,
– after long storage under unfavourable cir-
cumstances (e.g. outdoors or in moist envi-
ronments),
– after excessive transportation stress (e.g. in
poor packaging).
When removing or replacing the metal case, the
instrument must be completely disconnected
from the mains supply. If any measurement or
calibration procedures are necessary on the
opened-up instrument, these must only be carried
out by qualied personnel acquainted with the
danger involved.
Symbols marked on equipment
ATTENTION refer to manual.
DANGER High voltage.
Protective ground (earth) terminal.
Operating conditions
The ambient temperature range during operation
should be between +5°C and +40°C and should
not exceed –20°C or +70°C during transport or
storage. The operational position is optional, how-
ever, the ventilation holes on the HM8001-2 and
on the plug-in modules must not be obstructed.
Warranty and Repair
Our instruments are subject to strict quality con-
trols. Prior to leaving the manufacturing site, each
instrument undergoes a 10-hour burn-in test. This
is followed by extensive functional quality testing
to examine all operating modes and to guarantee
compliance with the specied technical data. The
testing is performed with testing equipment that
is calibrated to national standards. The statutory
warranty provisions shall be governed by the laws
of the country in which the product was purchased.

Subject to change without notice
17
Important hints
In case of any complaints, please contact your
supplier.
Any adjustments, replacements of parts, main-
tenance and repair may be carried out only by
authorized technical personnel. Only original
parts may be used for replacing parts relevant to
safety (e.g. power switches, power transformers,
fuses). A safety test must always be performed
after parts relevant to safety have been replaced
(visual inspection, PE conductor test, insulation
resistance measurement, leakage current mea-
surement, functional test). This helps ensure the
continued safety of the product.
Maintenance
The most important characteristics of the instru-
ments should be periodically checked according to
the instructions provided in the sections “Opera-
tional check and “Alignment procedcure. To obtain
the normal operating temperature, the mainframe
with inserted module should be turned on at least
60 minutes before starting the test. The specied
alignment procedure should be strictly observed.
When removing the case detach mains/line cord
and any other connected cables from case of the
mainframe HM8001-2. Remove both screws on
rear panel and, holding case rmly in place, pull
chassis forward out of case. When later replacing
the case, care should be taken to ensure that
it properly ts under the edges of the front and
rear frames. After removal of the two screws at
the rear of the module, both chassis covers can
be lifted. When reclosing the module, care should
be taken that the guides engage correctly with the
front chassis.
Operation of the module
Provided that all hints given in the operating
instructions of the HM8001-2 Mainframe were
followed especially for the selection of the cor-
rect mains voltage start of operation consists
The product may only be opened by
authorized and qualied personnel.
Prior to working on the product or
before the product is opened, it must
be disconnected from the AC supply
network. Otherwise, personnel will
be exposed to the risk of an electric
shock.
practically of inserting the module into the right
or left opening of the mainframe. The following
pre-cautions should be observed:
Before exchanging the module, the mainframe
must be switched off. A small circle (o) is now
revealed on the red power button in the front
centre of the mainframe.
If the BNC sockets at the rear panel of the
HM8001-2 unit were in use before, the BNC cables
should be disconnected from the basic unit for
safety reasons. Slide in the new module until the
end position is reached.
Before being locked in place, the cabinet of the
instrument is not connected to the protective earth
terminal (banana plug above the mainframe mul-
tipoint connector). In this case, no test signal must
be applied to the input terminals of the module.
Generally, the HM8001-2 set must be turned on
and in full operating condition, before applying any
test signal. If a failure of the measuring equipment
is detected, no further measurements should
be performed. Before switching off the unit or
exchanging a module, the instrument must be
disconnected from the test circuit.

Subject to change without notice
18
Control elements
Control elements of HM8030-6
DISPLAY (7 segment LED)
5-digit frequency meter. LED indicators for
mHz, Hz, kHz and s
SWEEP (push button) and Indication (LEDs)
Button activates internal sweep generator.
The LEDs indicate the function chosen with the
SWEEP-Button. Settings are changed with
or .
FREQUENCY (adjustment knob)
Continuous and linear frequency fine ad-
justment, with the setting range from 0.09
to 1.1 (approx 0.045 to 1.1 in 10MHz-range)
overlapping the ranges selected with
FREQUENCY (2 pushbuttons)
Frequency range selection from 50mHz to
10MHz in 8 decade steps.
(LED s)
Indication of selected function.
(pushbutton)
Mode selection: Triangle, Sine, Square, Pulse
and Off.
TRIGGER OUTPUT (BNC connector)
This short-circuit-proof output supplies a
square signal in synchronism with the output
signal. It is TTL compatible and has a duty-
factor of approx. 50%.
OFFSET (adjustment knob)
Adjustment of the positive or negative offset
voltage. This DC voltage can be super-imposed
on the output signal. The max. offset voltage is
±5V (open output) or ±2.5V respectively when
terminated into 50 Ω. The offset voltage is
available to all functions except for pulse and
activated by . In operation mode OFF (no
function activated) it can be used separatey.
In pulse mode the pulse width is set with this
control from 10% to 90%.
ON (pushbutton)
Activates the offset function except in pulse
mode. If the ON-button is pushed in pulse
mode, pulse width is set with the control
from 10% to 90%. In OFF-position the xed
pulse width amounts to 50%.
50ΩOUTPUT(BNCconnector)
Short-circuit proof signal output of the gene-
rator. The output impedance is 50 Ω and the
max. output amplitude is 20Vpp (o.c.) or 10Vpp
respectively when terminated into 50 Ω.
–20dB, –20bB (pushbutton)
Two xed attenuators, 20dB each. They can be
used separately. When both pushbuttons are
activated, a total attenuation of 40dB results.
Including the amplitude control , the max.
attenuation amounts to 60dB (factor 1000).
AMPLITUDE (adjustment knob)
Continuous adjustment of the output ampli-
tude from 0 to –20dB terminated into 50 Ω.

Subject to change without notice
19
Functions
Functions
Function selection
The type of output signal is selected with the func-
tion selection switch . A total number of 4 diffe-
rent waveforms (sine, square, triangle and pulse)
are available. The functions are marked with the
corresponding symbols. If the ON-pushbutton
is activated a DC voltage level is supplied by the
HM8030-6 (all function LEDs off) or superim-
posed on the output signal, except in pulse mode.
The max. offset voltage is ±5V with open outputs
and is continuously adjustable with the OFFSET
control .
In pulse mode no offset voltage is available. With
control pulse width is continuously adjustable
from 10% to 90%. In postition OFF of pushbutton
a xed pulse width of 50% is delivered.
Frequency adjustment
Coarse adjustment is performed with the range
keys . The desired frequency is selected by
turning the FREQUENCY control . The selected
frequency appears on the 5-digit display .
Output amplitude and signal connection
Adaptation in decade steps to the desired am-
plitude range is performed by the use of two
attenuators with –20 dB each, which are activated
by pushbuttons .
Including the continuously adjustable AMPLI-
TUDE control , the maximum attenuation
amounts to –60dB. With the maximum amplitude
of 10Vpp, the minimum signal voltage to be sup-
plied is about 10mV. These values are obtained
when the generator output is terminated into
50 Ω. In the open-circuit condition, the available
signal amplitude is twice as high. Therefore the
maximum output voltage of the output socket
is specied with 20Vpp. If exact square-shaped
signals are required, care should be taken that
only 50 Ω coaxial cables (e.g. HZ34) are used.
Furthermore, this cable must be terminated into a
50 Ω through-termination (e.g. HZ22). If these pre-
cautions are not observed, overshoot may occur,
especially when high frequencies are selected.
If test circuits having a 50 Ω input impedance are
connected, this termination is not required. In high
signal voltage ranges, it should be noted that the
terminating resistor used must be specied for
the power dissipated.
The output terminal of the HM8030-6 is short
circuit proof. However, if an external DC-voltage
exceeding ±45 V is applied to the output, the
output stage is likely to be destructed. It can
withstand DC-voltage up to ±45V for a time of
max. 30 seconds.
If the output of the HM8030-6 unit comes into
contact with components of the circuit under
test, which are carrying DC voltage, an isola-
tion capacitor of appropriate dielectric strength
should be connected in series with the output of
the generator. The capacitance of this isolating
capacitor should be selected in that way that the
frequency response of the output signal is not
affected over the whole frequency range of the
HM 8030-6 unit.
Trigger output
In the sine, square and triangle modes, the trigger
output supplies a square signal in synchronism
with the output signal. An offset voltage adjusted at
the 50 Ω output has no inuence upon the trigger
signal. The trigger output is short-circuit-proof
and can drive several TTL inputs. If the trigger
output is terminated into 50 Ω, the trigger level
will fall below T TL specications. Therefore shor t
or low-capacity cables without a 50 Ω termination
are to be used.
Sweep facilities
1st Internal sweep
The internal sweep facility of the HM8030-6
allows checking of lters and equipment in the
frequency range from 3Hz to 10MHz. Operation
is very easy and does not require more than
setting of the start and stop frequencies and
the sweep time. Activation is by simply pressing
the SWEEP-pushbutton (START-LED lights) .
Sweep can be combined with all available func-
tions on the HM8030-6. The start frequency is
automatically given by the settings of the range
selector and the frequency dial and is
shown on the 5-digit display. It can be set to any

Subject to change without notice
20
Functions
Operational check
This test should help verify, at certain intervals,
the functions of HM8030-6. In order to reach
thermal balance, the module and the basic instru-
ment, in its case, must be energized for at least
60 minutes before the test begins.
Measuring equipment required
20MHz Oscilloscope: HM303 or similar
HZ22 50 Ω Through-Termination or equivalent
HM8012 Digital Multimeter or similar
HM8040 Adjustable DC voltage source
(max. 30V) or similar
HM8021 Frequency Counter or similar
Frequency variation
The adjustment range of the FREQUENCY knob
must in any case overlap the selected decade on
both sides by min. 2%.
Amplitude stability
Setting: (6) (4) (3) (12)
1k max max
Connect oscilloscope to output . Use a 50 Ω
through termination. Set oscilloscope to DC
coupling. Adjust signal height to 6 div. Check all
frequency ranges with and . The signal height
should not vary by more than 0.2 div.
frequency in the entire frequency range of the
HM 8030-6. The stop frequency can be indepen-
dently set the same way to a frequency which is
a maximum of 2 decades appart from the start
frequency. Push the SWEEP push button again
(STOP-LED lights). The max. freqency deviation is
given by the difference between start and stop fre-
qencies. This relationship may reach a factor 100.
The sweep time can be set when TIME is selected
by means of the SWEEP button (TIME-LED lights).
The sweep starts immediately when TIME is selec-
ted and can be set during operation. Time is set by
means of the FREQUENCY potentiometer and
ranges from 20ms to 15s. For external frequency
modulation please refer to “FM input“.
2nd FM input
If an AC voltage is applied to the FM input on the
rear panel of the HM8001-2, the generator fre-
quency is being frequency modulated in time and
according to the signal shape of this AC voltage.
The frequency deviation depends on the amplitude
of the AC voltage.
If a positive DC voltage is applied to the FM input
on the rear panel of the HM8001-2, the generator
frequency increases and is accordingly displayed.
A negative DC voltage reduces the frequency. The
frequency displacement depends on the value and
polarity of the DC voltage U and on the FREQUEN-
CY settings. The frequency delivered at 0V input
may be freely selected.
Computation:
N = N0+ A × U or U = (N-N0) : A
N0= digit display at 0V
N = digit display applied voltage U,
U = ± voltage at the FM input.
A = approx. 1050 (digits per volt),
It should be noted that only the displayed digits
are valid; the decimal point is not taken into
consideration (e.g. 100.0 v1000 digit). The max.
frequency (10 MHz) cannot and “000” should not
be exceeded. Any zeros preceding the decimal
point are dropped. The stability of the frequency
set depends essentially on the stability of the
applied voltage U.
The frequency change is linear a function of the
voltage U.
In 10MHz range factor A is approx.
2500!
Examples:
N0= 500 (Hz) (range 5k) , U = +2V:
N = 500 + 1050 · 2 = 2600
N0= 3000 (kHz) (range 10M), U = -2V:
N = 3000 + 1050 · (-2) = 900
N0= 50.0 (Hz) (range 500), N = 190.0 (Hz):
U = (1900 – 500) : 1050 = 1,33V
Sawtooth output
For correct triggering during sweep the HM8030-6
features a sawtooth ouptput. This signal is avai-
lable at the rear panel of HM8001-2.
