Hammond B-3P User manual

SUZUKI MUSICAL INST.MFG.CO.,LTD.
2-25-12,RYOKE,HAMAMATSU, JAPAN
B-3P
CAUTION !
see safety notice inside
SERVICE MANUAL
JAN.2005
Use this manual as a supplement to
"New B-3 SERVICE MANUAL."
*

Great care has been taken in the design and manufacture of this product to assure that no shock hazard exists on any exposed
metal parts. Internal service operations can expose the technician to hazardous line voltages and accidentally cause these
voltages to appear on exposed metal parts during repair or reassembly of product components. To prevent this, work on these
products should only be performed by those who are thoroughly familiar with the precautions necessary when working on this
type of equipment.
To protect the user, it is required that all enclosure parts and safety interlocks be restored to their original condition and the
following tests be performed before returningthe product to the owner after anyservice operation.
Plug the AC line cord directly into a line voltage AC receptacle (do not use an isolation transformer for this test) and turn the

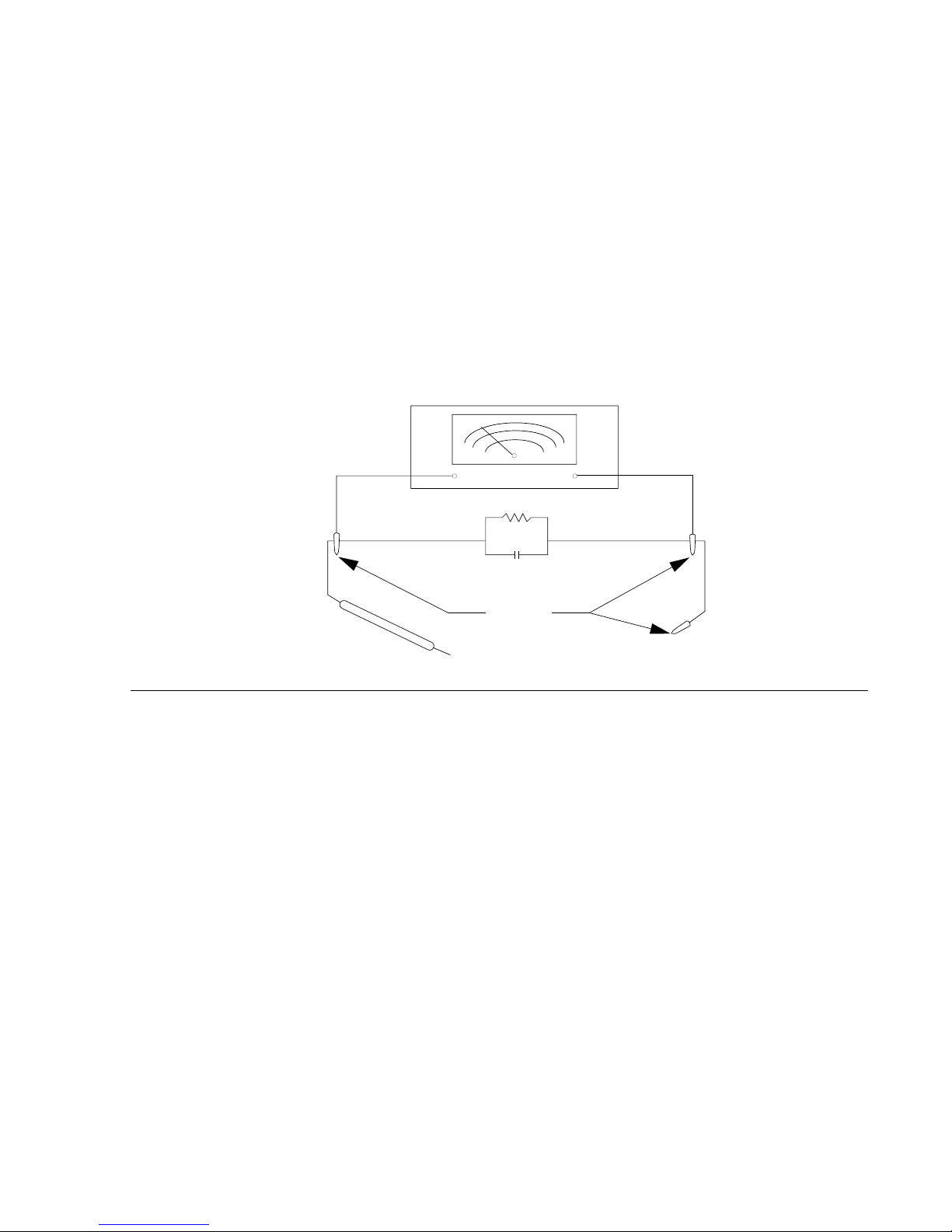

product on. Connect the network (as shown below) in series with all exposed metal parts and a known earth ground such as a
water pipe or conduit. Use an AC Voltmeter of 5,000 ohms per volt or higher sensitivity to measure the voltage drop across the
network. Move the network connection to each exposed metal part (metal chassis, screw heads, knobs and control shafts,
escutcheon, etc.) and measure the voltage drop across the network. Reverse the line plug and repeat the measurements. Any
reading of 4 volts RMS or more is excessive and indicates a potential shock hazard which must be corrected before returning
the product to the user.
SAFETYNOTICE
CAUTION
Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the
equipment manufacturer. Discard used batteries according to manufacturer's instructions.
Advarsell
Lithiumbatteri. Eksplosionsfare ved fejlagtig håndering.
Udskiftning må kun ske med batteri as samme fabriket og type.
Lebér det brugte batteri tilbage til leverandoren.
Norge: ADVARSEL
Lithiumbatteri - Eksplosjonsfare.
Ved utskiftning benyttes kun batteri som anbefalt av apparatfabrikanten.
Brukt batteri returneres apparatleverandoren.
Sverige: VARNING
Explosionsfara vid felaktigt batteribyte.
Använd samma batterityp eller et ekvivalent typ som
rekommenderes av apparattillverkaren,
Kassera använt batteri enlig fabrikantens instruktion.
Finland: VAROITUS
Paristo voi räjähtää, jos se on virheeliseeti ansennettu
Vaihda paristo ainoastaan laitevalmistajan suosittelemaan
tyyppoonn, Hävitä käytettyparisto valmistajan ohjeiden mukaisesti.
VOM
AC SCALE
10K
2W
0.01MF
CERAMIC RF
BYPASS CAP
TEST CLIPS
CONNECTED TO KNOWN
EARTH GROUND
TESTPROBE
TO EXPOSED METAL PARTS

-Table of Contents-
1.SPECIFICATIONS
2.BLOCK DIAGRAM
3.DISASSEMBLY PROCEDURE
4.WIRING CONNECTION
5.WIRING CHART
6.PRINTED WIRING BOARD ASS'Y LIST
7.SCHEMATICS
MXH-33B
8.PARTS LIST
1
2
3-1,3-2
4-1,4-2
5-1~5-8
6
7
8-1~8-16
B-3P

B-3P
1.SPECIFICATIONS
Keyboards Swell & Great (10-Mechanical contacts and Rubber contacts w/velocity)
Pedal Keyboard 25-note, radiating, detachable
Sound Generator 96-Digital Tone Wheels
Harmonic Drawbars™ Swell 9 pitches 2 sets (16',5 1/3',8',4',2 2/3',l 3/5',l 1/3',1')
Great 9 pitches 2 sets (16',5 1/3',8',4',2 2/3',l 3/5',l 1/3',1')
Pedal 2 pitches (16',8')
Tone Wheels Select Manuals 2 Choices Pedals 2 Choices
Percussion PERCUSSION ON,VOLUME SOFT,DECAY FAST,THIRD HARMONIC
Volume & Decay Edit
Vibrato and Chorus Vl,V2,V3,CI,C2,C3 Rotary Knob
Swell On / Off Great On / Off
Speed : 5 (6.10 - 7.25Hz)
Presets Swell: 3 banks * 9 Preset keys + 2 Adjust keys + All Off(Cancel) Key
Great: 3 banks * 9 Preset keys + 2 Adjust keys + All Off(Cancel) Key
Overdrive DSP Overdrive
Extra Voice Swell,Great,Pedal Individually Zoned 3 parts
Tuning 1 Hz Steps 430-450 Hz
Transpose +/- 6 Semitones
LCD 20-characters, 2 lines 9 Control Switches
Leslie Switch Slow /Stop/ Fast, MAIN/ECHO Select
Digital Reverb Continuously Variable
8 Programs : Room 1-3, Hall 1-2, Plate, Church, Cathedral
Tone Controls Bass / Treble
Other Controls Motor Control Switch (Pitch Effect)
Exp Pedal With Foot Swich
Memory Media CompactFlash Card (MAX 256M)
Volume Master,Tone Bass Treble,Reverb,Overdrive
MIDI OUT 3,ZONE
Terminals Leslie Standard 11-pin out 2Socket(MAIN ECHO)
Line In Left / Right
Line Out Left(send) / Right (Line In Mix)
Leslie Rotary Input(Return)
MIDI Out
Headphone
Power Supply 100V,120V,220V,240V AC 50/60Hz
Power Consumption 35W
Dimension 123(W),73(D),97(H)cm / 49(W)29(D)39(H)inch
Weight 132kg / 291lsb
Accessories AC Cord, Leslie Slow/Stop/Fast Switch,25key Pedal,Bench
CF Card 32M, Music Rest
Option MAIN/ECHO Select Switch
1

Upper Keyboard B3 Ass'y
KCH-8AKCH-7A
KCH-11 KCH-12
KCH-3A
KCH-6A,B,C,D,E.F
VGH-39A
VGH-39A
48ch DAC
Master Generator
& Control
48ch DAC
Digital Tone Wheel Ass'y
TGH-53A
TGH-53B
EFH-236A
MXH-33B
CTH-31A
Lower MIDI keyscan
Upper MIDI keyscan
Drawbar Volume
Control
MGH-82A
VRH-23A
BASS TREBLE
REVERB OVERDRIVE LESLIE
SWITCH
Leslie Switch Ass'y
Volume Panel B3 Ass'y
MASTER
VOLUME
Main/Echo
Control
Drawbar Volume Control
Preset key
VGH-40B
SWH-481C
SWH-491A
Edit Panel B3 Ass'y
LCD
Display
SW scan CPU
MIDI & Pedal keyscan
Switch FPR Ass'y
Switch FPL Ass'y
SWH-487A
SWH-489A
Percussion
ON/OFF
Volume
Decay
Harmonic
Vibrato
Volume soft
Swell
Great
Vibrato SW Ass'y
Drawbar Ass'y
PSH-84A
RLH-493A
DB-409E DB-409E DB-402G DB-409G DB-409G
IFH-15A
Motor Control Power on/off
EPH116
AES15-5
Lower Keyboard B3 Ass'y
KCH-8A
KCH-7A
KCH-11A KCH-12A
KCH-3A
KCH-6A,B,C,D,E.F
Preset key
HEAD
PHONE
EXP Control
CNH-21B
IFH-13B
Headphone
Leslieslow/fast
Line in (L)
Leslie Rotary IN
(Return)
Line in (R)
Line out (R)
Line out (L)SEND
AC in
MIDI out
Leslie out (main)
Leslie out (echo)
+5V
Digital
VIBRATO
AND
CHORUS
Pedal Voice
Percussion Voice
Upper
Drawbar Voice
Lower
Drawbar Voice
EXP.Pedal Ass'y
AC Panel Ass'y

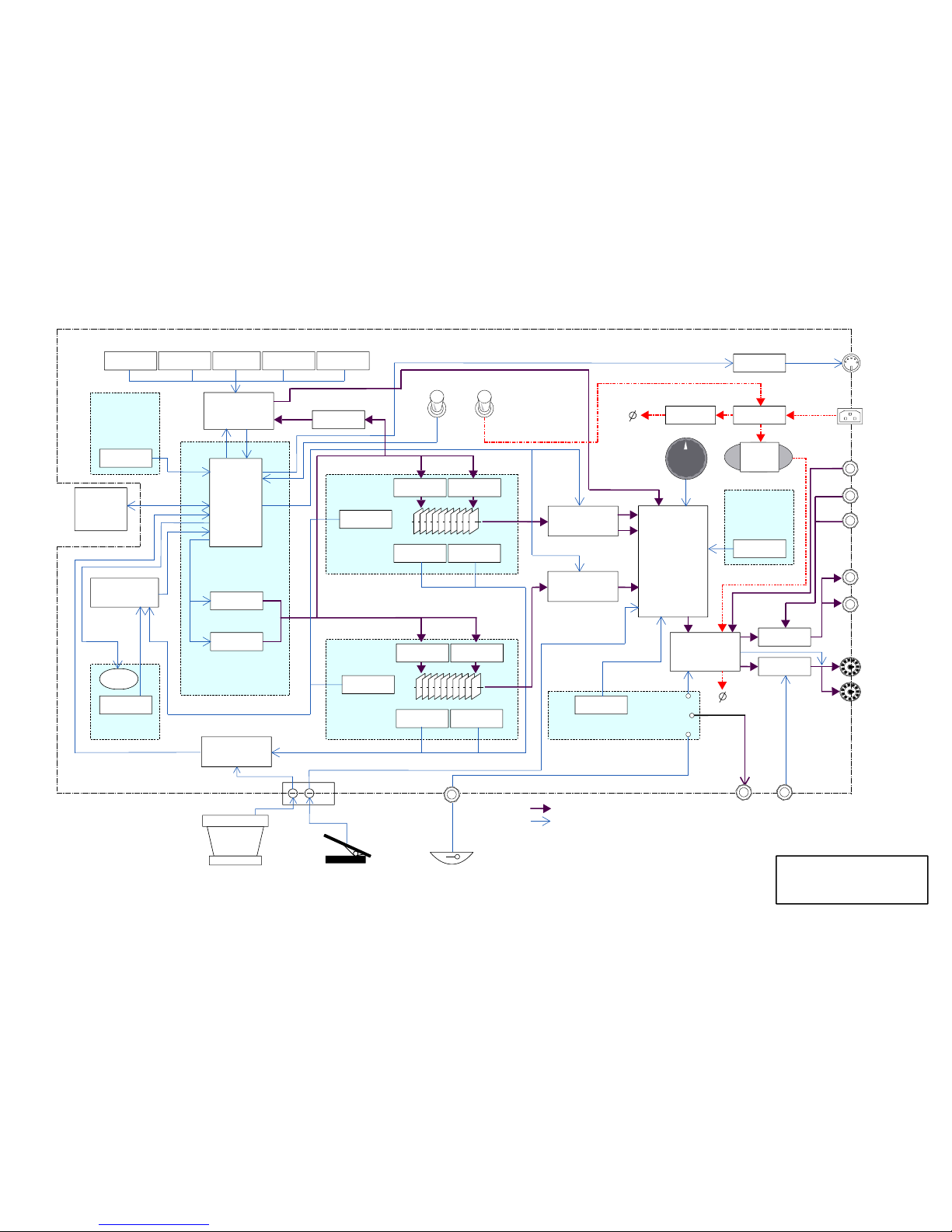

Block Diagram for B-3P
Power Transformar
Swithing Power Supply
Power Supply
AC Line Filter
+ 5V Analog
DSP Control
Wave data
MIDI scan
Drawbar scan
Drawbar
Mixer and Power
UpperA# andB LowerA#andB
Pedal
SW
Pedal voice is synchronized
with drawbar voice
Pedal
Compact
Flash Card
LCD
EXT Memory
SW
+15V
- 15V
EXP9BL
EFH-226A
MCH-73
MCH-73
Pedal Voice GEN.
DSP Effect
PK-25PR Ass'y
KCH-4
KCH-5
Bus bars
x10
Bus bars
x10
Analog Signal
Digital Data andControl Signal
2
B-3P
Block Diagram
B-3P
Slow/Fast

3.DISASSEMBLING PROCEDURE B-3P
Remove the 4 screws(M5x20,Oval head,ZnB)
and 4 rosette washer(Ø5,ZnB) from the cover
ass'y.
1.REMOVE THE COVER ASS'Y
CAUTION:Disconnect ORGAN from A.C. source.
3.REMOVE THE KEYBOARD
Remove the 8 square claw washers A (Ø5,ZnB)
and 8 screws B (M5x25,Truss,ZnB) from the
upper keyboard. AB
CD
Remove the 4 square claw washers C (Ø5,ZnB),
4 screws D (M5x25,Truss,ZnB) and 4 screws
E (M5x6,Truss,ZnB) from the lower keyboard.
E
< When using CompactFlash >
Remove the 2 screws(M4x12,Truss,ZnB) of HAMMOND Name Plate #1
from the cover ass'y.There is an exclusive slot.
2.REMOVE THE COVER BRACKETS(L)(R)
Remove the 10 screws(M4x10,Bind,ZnB) from the cover brackets(L)(R).
3-1

Bracket A4
(00451-40265)
Frontstrip
(00451-40266)
Hold Bracket
(00451-40325)
Bracket A2
(00451-40262)
Bracket A1
(00451-40261)
KCH-12A
(229-21291)
KCH-11A
(229-21286)

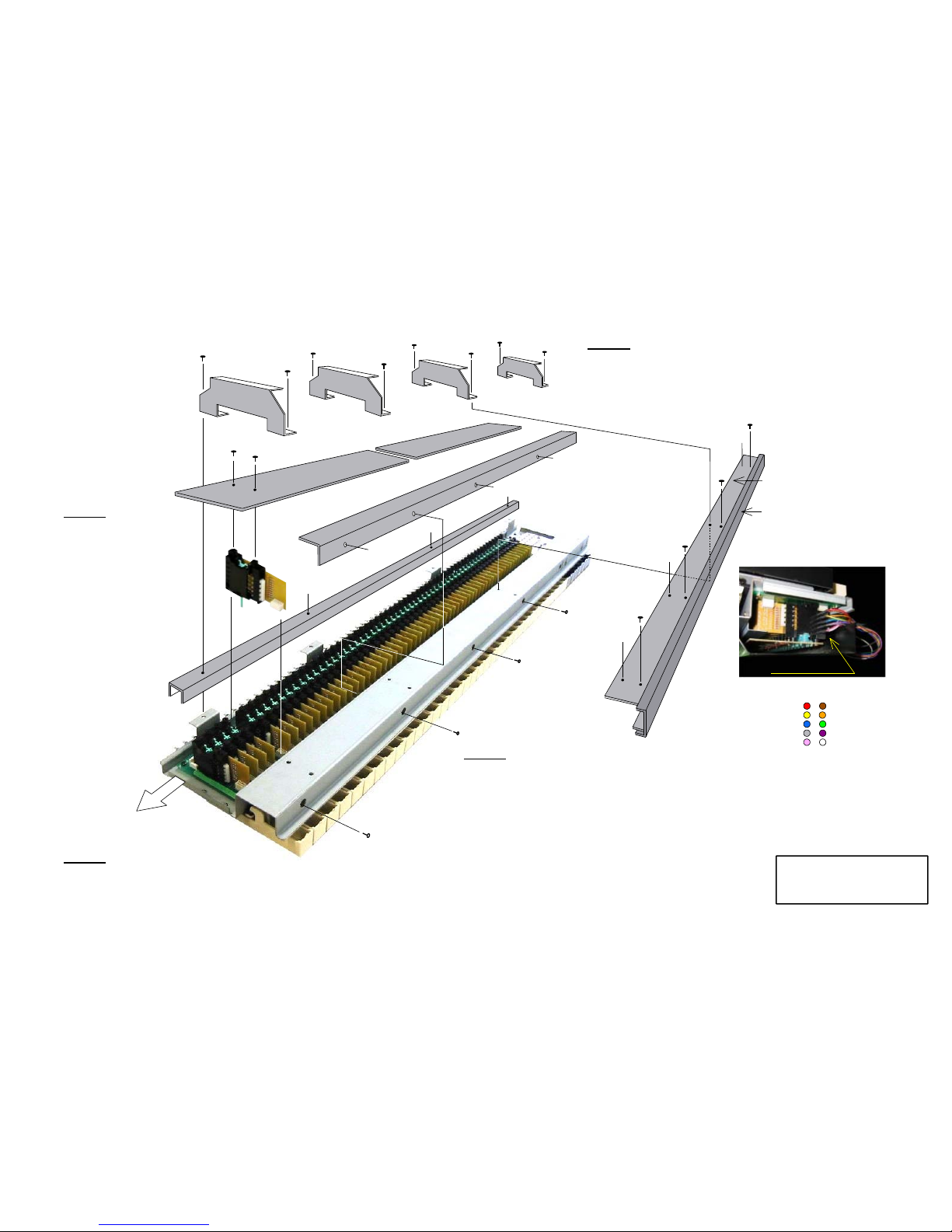

Disassembly procedure for Multi Contact Keyboard
Remove each of the four Bracket A2.
Bracket A1 can put off after Bracket A2.
Remove more four screws and remove the Bracket A4.
Work to remove this Bracket from upper manual keyboard only.
Remove KCH-6 board from
a side of a connector.
Please do not touch
metal by handed.
KCH-6 board are six kinds
of board from A to F.
Will you try to confirm it.
Remove two circuit boards of KCH-11A and KCH-12A.
Remove four screws through a hole of front side keyboard.
Then remove the Hold Bracket.
It is separated by color.
Ten Bus bars
Put keyboard assembly upward and pull out bus bars.
When you toch the bus bar, please use gloves.
Red Brown
Yellow Orange
Blue Green
Gray Violet
Pink White
KCH-6A to F
3-2
Disassembly procedure
Manual Keyboard
B-3P
STEP 1
STEP 2
STEP 3
STEP 4
B-3P
Tapping Screw
3x6
Screw M5x6
Screw M5x6
Tapping Screw
3x6

BAS BAR
LOW ER
J406
J405
J404
J403 J401
TGH-53B
WR-TW-G
SWH-489A
J1001
VIB
SW UPPER
A# UPPER
BLOWER
A# LOWER
B
Power Transfomar
EPH116
PSH-84A
J4 J1J5J3
J2
J17
J10
VGH-40B
J16
J15 J18
J12
J13
J11
J14
AES15
SWITCHING POWER SUPPLY
J406
J405
J404
J403
J402 J401
TGH-53A
J603 J602 J601
J604
J606
J609
J605
J608J607
EFH-236A
J801
CNH-21B
J701
IFH-13B
LCD UNIT
J302
J303
J304
J307
J301
SWH-481C
Pedal Key
KCH-3A
LOWER
KCH-3A
UPPER
Bracket A2
Bracket A2
Bracket A2
Bracket A2
IFH-14A
16
SWH-487A
J1002
SWH-491A
J1003
VRH-23A
J1006
J1007
J1005 J1004
MXH-33B
J1108
J1110
J1106
J1101
J1102
J1105
J1104
J1103
J1111
J1109
J1107
IFH-15A
RLH-493A
J1202
J1205
J1204
J1203
J1201
Power Sw
Motor Sw
EFH226A
J1J2
EXP-9BL
AC IN
Leslie out
J905
J906
J907
VGH-39A UPPER
J901J902 J904J903
J905
J906
J907
VGH-39A LOWER
J901J902 J904J903
J513J514J508
J509
J511J510
J502
J504J507
J503
J501
J-PK
J506
MGS-82A
WR-TW-A
WR-TW-B-1
WR-TW-M
WR-B3P-E
WR-B3P-H
J-EXP
J-PK
WR-EXP-C
WR-B3P-C
WR-TW-Y
WR-TW-P
Edit Switch
LCD data Buss
UPPER Bus Bars SET
LOWER Bus Bars SET
WR-TW-N
WR-TW-Q
WR-TW-B-2
WR-TW-C
WR-TW-D
WR-TW-J
WR-TW-K
WR-TW-L
WR-TW-R
WR-TW-N2
WR-TW-U
WR-B3P-F
WR-TW-V
WR-TW-S2
WR-TW-X
WR-TW-E
WR-B3P-A
WR-B3P-A
WR-B3P-B
WR-TW-Q
WR-TW-A2
WR-B3P-G
WR-TW-H
WR-TW-M2
WR-TW-Z
WR-TW-F
WR-TW-F
J202
J201
J204
J203
J205
CTH-31A
Soldering Point
Joint Conecter
Keyboard Ass'y
Edit Panel
MANUAL SHELF
BAS BAR
UPPER
WR-TW-D2
KCH4.5
B-3P
4-1

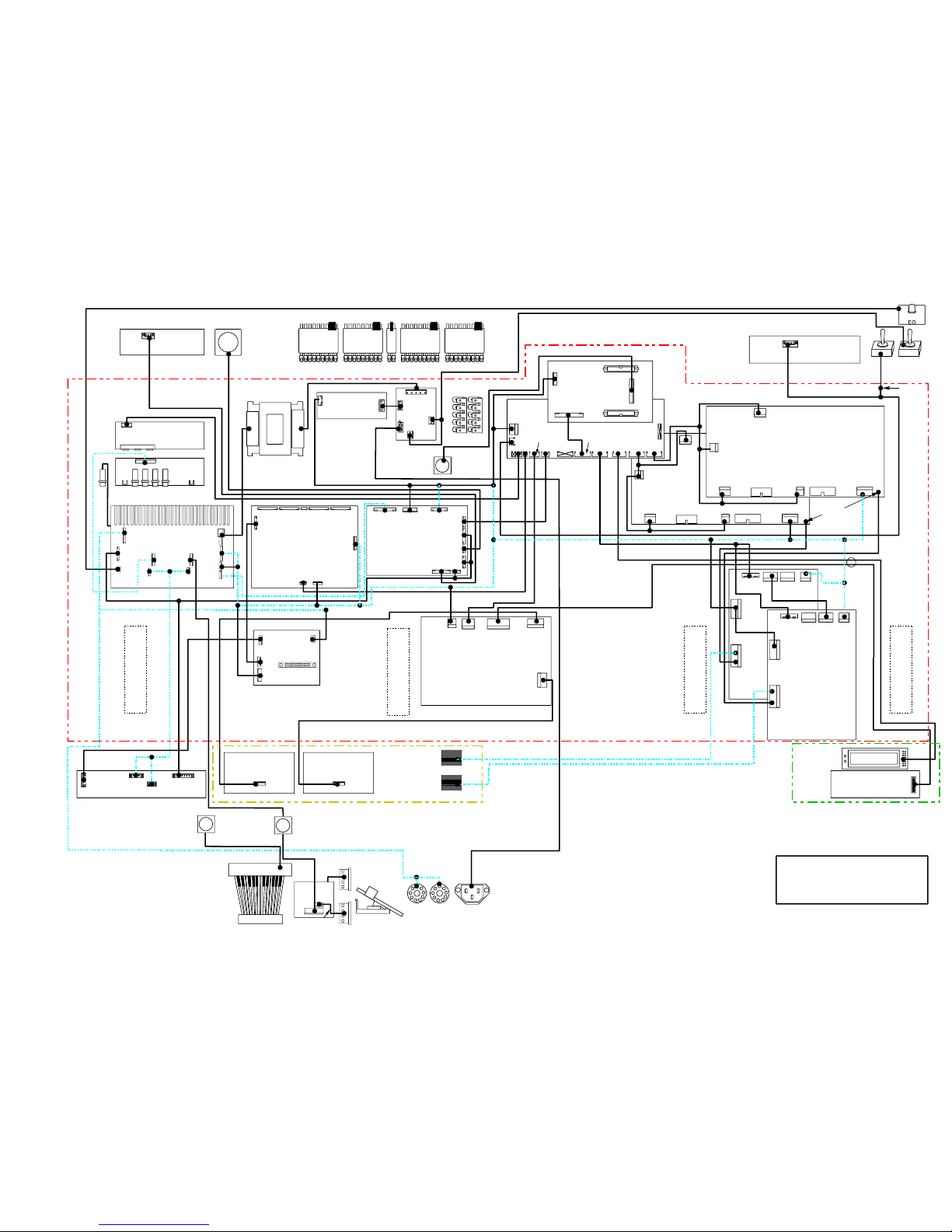

WIRING CONNECTION
1/2

J603 J602 J601
J12
J11
J13
J14
J906
J907
J901
J902 J904
J903
J907
J901
J902 J904
SWH-489A
VIB
SW
GND
COM
IFH-14A
SWH-487A
UPPER
A# UPPER
BLOWER
B# LOWER
B
Dreawbar Panel B3
J17
J10
J16
J15
PSH-84A
J4 J1J5
J3
J2
J406
J405
J404
J403
J402 J401
TGH-53A
J604
J606
J609
J605
J608
J607
EFH-236A
J302
J303
J304
J307
J301
SWH-481C
MXH-33B
J1108
J1110
J1106
J1101
J1102
J1105
J1104
J1103
J1111
J1109
J1107
J513
J514J508
J509
J511
J510
J502
J504
J507
J503
J501
J506
J202
J201
J204
J203
J205
KCH-12 KCH-11
UPPER
KCH-8A UPPER
KCH-7A UPPER BUS BAR
UPPER
KCH-3A
UPPER
UPPER KEY
BUS BAR
LOWER
KCH-3A
LOWER
LOWER KEY
IFH-13B
CNH-21B
Jack PanelB3
Flat Cable Connection
F30E1040 F50Z1300
F26A900
F26A1150
F20E850
KCH-8A LOWER
KCH-7A LOWER
AES15
J1202
J1205
J1204
J1203
J1201
KCH-12
LOWER
KCH-11
MGS-82A
VGH39A-1
CTH-31A
B-3P
4-2
WIRING CONNECTION
2/2 FLATCABLE
B-3P
J18
VGH-40B
RLH-493A
IFH-15A

5.WIRING CHART
J508 10 J402-5 GRY TGH-53
A
D7
11
-1 BLK DG
PLUG FROM TO PLUG WIRE TO PWB 12 -2 WHT KEY DOWN
No. PIN No. & PIN No. COLO
R
NAME J509 1 J202-13 BRN CTH-31
A
KEY REST
J501 1 AES15-4 YEL SW AES-15 +5V 2-9 RED CS
2J201-3 CTH-31A +5V 3-11 ORG RD
3J18-1 VGH-40B +5V 4-10 YEL KEY IREQ
4NC 5-1 GRN D0
5AES15-2 BLK SW AES-15 DGND 6-2 BLU D1
6J201-5 CTH-31A DGND 7-3 VIO D2
7J18-6 VGH-40B DGND 8-4 GRY D3
J502 1 NC +5V 9-5 WHT D4
2J301-1 BRN SWH-481C SW IN 10 -6 PNK D5
3-2 RED SW OUT 11 -7 BRN D6
4NC DTR 12 -8 RED D7
5NC VAS VIN1 13 NC
6-3 ORG SW RES J510 1 NC +5V
7-6 BLK DG 2J604-3 BRN EFH-236A OUT
J503 1 BREAK SW-2 YEL BREAK SW +5V 3-2 RED IN
2J1002-3 YEL SWH-487A +5V 4-4 ORG DSP RES
3BREAK SW-1 ORG BREAK SW CPU AN2 5-1 YEL KEY DOWN
4BREAK SW-3 BLK BREAK SW PICH 6-6 BLK DG
5J1002-1 BRN SWH-487A MOD J513 1 J905-3 BRN VGH-39A LSV0
6-2 RED AIN4 2J905-4 RED RSV0
7-4 ORG AIN5 3J905-5 ORG LSV1
8-5 YEL AIN6 4J905-6 YEL RSV1
9-6 BLK DGND 5J905-2 GRN LSV2
J504 1 J15-1 BRN VGH-40B BAS IN 6J905-1 BLU RSV2
2-2 RED BAS OUT 7NC
3-3 ORG BAS RES 8NC
J506 1 BLK DGND 9J903-4 VIO WDCLK
2YEL LCD+5V 10 J903-6 GRY BCLK
3CN2-2 BRN LCD UNIT CONT 11 J906-2 WHT SELA2
4CN1-6 RED LCDA0 12 J906-1 PNK SELB2
5CN2-3 ORG LCDR/W 13 J906-3 BRN ENB
6CN1-5 YEL LCDE 14 NC DG
7CN2-4 GRN D0 15 J904-1 RED LSV3
8CN1-4 BLU D1 16 J904-2 ORG RSV3
9CN2-5 VIO D2 17 J904-4 YEL LSV4
10 CN1-3 GRY D3 18 J904-3 GRN RSV4
11 CN2-6 WHT D4 19 J903-1 BLU LSV5
12 CN1-2 PNK D5 20 J903-2 VIO RSV5
13 CN2-7 BRN D6 J514 1 J905-3 BRN VGH-39A LSVI0
14 CN1-1 RED D7 2-4 RED RSV0
15 CN2-1 BLK DG 3-5 ORG LSV1
16 CN1-7 YEL +5V 4-6 YEL RSV1
J507 1 J701-3 YEL IFH-13B +5V 5-2 GRN LSV2
2-1 BRN MIDI IN 6-1 BLU RSV2
3-2 RED MIDI OUT 7NC DG
4NC SW RES 8NC DG
5-4 BLK DG 9J903-4 VIO WDCLK
J508 1 J402-4 WHT TGH-53A ST1 10 J903-6 GRY BCLK
2-3 PNK ST2 11 J906-2 WHT SELA2
3-19 BRN D0 12 J906-1 PNK SELAB2
4-17 RED D1 13 J906-3 BRN ENB
5-15 ORG D2 14 NC DG
6-13 YEL D3 15 J904-1 RED LSV3
7-11 GRN D4 16 J904-2 ORG RSV4
8-9 BLU D5 17 J904-4 YEL LSV4
9
-7 VIO D6
18
J904-3 GRN RSV4
MGH-82
A
FUNCTION
B-3P
5-1
MAIN & MASTER GENERATO
R

B-3P
J906 2 J514-11 WHT MGH-82
A
SEL
A
3
J514-13 BRN MGH-82
A
ENB
PLUG FROM TO PLUG WIRE TO PWB J907 1 NC +15V
No. PIN No. & PIN No. COLO
R
NAME
2
J907-2 ORG VGH-39A-1 +15V
J514 19 J903-1 BLU VGH-39
A
LSV5 3NC AGND
20
J903-2 VIO VGH-39
A
RSV5
4
J907-4 BLK VGH-39A-1 AGND
5NC -15V
6
J907-6 GRN VGH-39A-1 -15V
J901 1 J101 KCH-7A HI WAVE 7NC DGND
J902 1 J104 KCH-8
A
LOW WAVE 8J907-8 BLK VGH-39A-1 DGND
J903 1 J513-19 BLU MGH-82
A
12L 9NC +5V
2
J513-20 VIO 12R
10
J907-10 YEL VGH-39A-1 +5V
3NC WDCLK
4
J513-9 VIO WDCLK
5NC BCLK J201 1 NC TXD
6J513-10 GRY BCLK 2NC RXD
J904 1 J513-15 RED MGH-82
A
10L 3J501-2 YEL MGH-82
A
+5V
2-16 ORG 10R 4J302-1 YEL SWH-481C +5V
3-18 GRN 11R 5J501-6 BLK MGH-82
A
DGND
4-17 YEL 11L 6J302-3 BLK SWH-481C DGND
J905 1 J513-6 BLU MGH-82
A
9R J202 1 J509-5 GRN MGH-82
A
D0
2-5 GRN 9L 2-6 BLU D1
3-1 BRN 7L 3-7 VIO D2
4-2 RED 7R 4-8 GRY D3
5-3 ORG 8L 5-9 WHT D4
6-4 YEL 8R 6-10 PNK D5
J906 1 J513-12 PNK MGH-82
A
SELB 7-11 BRN D6
2J513-11 WHT SEL
A
8-12 RED D7
3J513-13 BRN ENB 9-2 RED CS
J907 1 J1110-8 ORG MXH-33B +15V 10 -4 YEL IREQ
2J907-2 ORG VGH-39A-2 +15V 11 -3 ORG RD
3J1110-6 BLK MXH-33B AGND 12 NC NC
4J907-4 BLK VGH-39A-2 AGND 13 -1 BRN A/17
5J1110-1 GRN MXH-33B -15V 14 NC D GND
6J907-6 GRN VGH-39A-2 -15V J203 1~26 J011 KCH-11 UP KEY
7J1106-5 BLK MXH-33B DGND J204 1~26 J012 KCH-11 LW KEY
8J907-8 BLK VGH-39A-2 DGND J205 1 PK-25B J1 BLK KCH-4
A
9J1106-2 YEL MXH-33B +5V 2BLK/WHT
10
J907-10 YEL VGH-39A-2 +5V
3
ORG
4ORG/BLK
5
GRN
J901 1 J102/103 KCH-7A ,8A MIDI WAVE 6BRN/WHT
J902 1 J102/103 KCH-7A ,8A MIDI WAVE 7YEL
J903 1 J514-19 BLU MGH-82
A
12L 8YEL/BLK
2J514-20 VIO 12R 9BRN
3NC WDCLK 10 BRN/BLK
4J514-9 VIO WDCLK 11 BLU
5NC BCLK 12 BLU/WHT
6J514-10 GRY BCLK 13 GRY
J904
1
J514-15 RED 10L
14
BRY/BLK
2-16 ORG 10R
3
-18 GRN 11R
4-17 YEL 11L J15 1 J504-1 BRN MGH-82
A
TxD0
J905 1 J514-6 BLU 9R 2-2 RED RxD0
2-5 GRN 9L 3-3 ORG Reset in
3-1 BRN 7L 4NC PA4
4-2 RED 7R 5NC DG
5-3 ORG 8L J16 1 J1106-1 YEL MXH-33B +5V
A
6-4 YEL 8R 2J1106-4 BLK MXH-33B AGND
J906
1
J514-12 PNK
SELB
3
NC DGND
5-2
MGH-82
A
48 VOICE D/
A
MIDI KEY SCAN
MAIN & MASTER GENERATO
R
BASS VOICE & DRAWBAR SCA
N
VG
H-4
0
B
V
GH-39A-1
C
TH-
3
1
A
48 VOICE D/
A
VG
H-
39
A-2
FUNCTION

5NC PA0
6J510-6 BLK MGH-82
A
DG
PLUG FROM TO PLUG WIRE TO PWB J605 1 J1109-1 YEL MXH-33B +5V
No. PIN No. & PIN No. COLO
R
NAME 2NC FOOT SW1
J16 4 J601-2 BRN EFH-236
A
LOUT 3 J1109-4 GRY MXH-33B P82
5 J601-3 BLK EFH-236
A
AGND 4 J1109-9 WHT P94
6NC ROUT 5NC DGND
7NC SUB LOUT 6 J1109-8 BLK DGND
8NC AGND 7 J1109-3 BLK DGND
9NC SUB ROUT J606 1 J1004-8 BLK VRH-23A DGND
10 NC DB KEYDOWN 2-7BLU AN6
J17 1 NC IFH-15A PA5 3-6GRN AN5
2 J1203-4 YEL DA0 4-5YEL AN4
3 J1203-5 GRN DA1 5-4ORG AN3
4NC EXP 6-3RED AN2
5 J1203-1 BRN TxD2 7-2BRN AN1
6 J1203-2 RED RxD2 8 J1109-5 VIO MXH-33B AN0
7NC SCK0 9 J1004-1 YEL VRH-23A +5V
8 J1203-3 ORG P61 J607 1 J1001-5 BLK SWH-489A DGND
9NC DG 2-2YEL +5V
10 NC DG 3-1BRN D0
J18 1 J501-3 YEL MGH-82A +5V D 4-3RED D1
2NC +5V D 5-4ORG D2
3NC +5V D 6NC D3
4NC DGND 7NC D4
5NC DGND 8NC D5
6 J501-7 BLK MGH-82A DGND 9NC D6
7NC NC 10 NC D7
J608 1 J1109-6 PNK MXH-33B P60
2 J1109-7 BRN MXH-33B P61
J601 1 J406-5 BLK TGH-53A AG 3NC P62
2 J16-4 BRN VGH-40B Lch2 IN 4NC NC
3 J16-5 BLK VGH-40B AG J609 1 VIB SW BLK VIB SW DGND
4 J406-3 ORG TGH-53A Rch2 IN 2NC NC
5 J406-4 BLK TGH-53B AG 3VIB SW WHT AN7
6 J406-1 YEL TGH-53B Rch1 IN
7 J406-4 BLK TGH-53A AG
8 J406-1 RED TGH-53A Rch1 IN J401 1 NC AG
J602 1 AES-15-3 YEL SW +5V 2BLK VGH-39-1.2 AG
2NC +5V 3NC AG
3NC +5V J402 1 J508-11 BLK MGH-82A DG
4AES-15-1 BLK SW DGND 2 -12 WHT KEY DOWN
5NC DGND 3-2PNK ST2
6NC DGND 4-1WHT ST1
7 J1110-9 MXH-33B +15V 5 -10 GRY D7
J603 1 J1101-4 YEL MXH-33B +5V 6 J402-6 GRY TGH-53B D7
2NC AG 7 J508-9 VIO MGH-82A D6
3NC DG 8 J402-8 VIO TGH-53B D6
4NC LOUT 9 J508-8 BLU MGH-82A D5
5NC AG 10 J402-10 BLU TGH-53B D5
6 J1101-1 BRN MXH-33B ROUT 11 J508-7 GRN MGH-82A D4
7NC SUB LOUT 12 J402-12 GRN TGH-53B D4
8 J1101-2 BLK MXH-33B AG 13 J508-6 YEL MGH-82A D3
9NC SUB ROUT 14 J402-14 YEL TGH-53B D3
10 NC NC 15 J508-5 ORG MGH-82A D2
11 NC NC 16 J402-16 ORG TGH-53B D2
J604 1 J510-5 YEL MGH-82A KEY DOWN 17 J508-4 RED MGH-82A D1
2-3RED TxD0 18 J402-13 RED TGH-53B D1
3-2BRN RXD0 19 J508-3 BRN MGH-82A D0
4-4ORG RES IN 20 J402-20 BRN TGH-53B D0
5-3
DSP (EXPRESSION&TONE EFFECT)
EFH-236
A
BUS AMP & 9 STEP VOLUME
TGH-53
A
B-3P
BASS VOICE & DRAWBAR SCAN
V
GH-40B
FUNCTION

J403 1 NC -5V
2J403-2 BLU TGH-53A -5V
PLUG FROM TO PLUG WIRE TO PWB 3J302-2 YEL SWH-481C +5V
No. PIN No. & PIN No. COLO
R
NAME 4J403-4 YEL TGH-53A +5V
J403 1 J1201-1 BLU IFH-15
A
-5V 5J302-4 BLK SWH-481C DGND
2J403-2 BLU TGH-53B -5V 6J403-6 BLK TGH-53A DGND
3J1201-6 YEL IFH-15
A
+5V 7J1110-7 ORG MXH-33B +15V
4J403-4 YEL TGH-53B +5V 8J403-8 ORG TGH-53A +15V
5J1201-4 BLK IFH-15
A
DGND 9J1110-5 BLK MXH-33B AGND
6J403-6 BLK TGH-53B DGND 10 J403-10 BLK TGH-53A AGND
7J1201-5 ORG IFH-15
A
+15V 11 J1110-2 GRN MXH-33B -15V
8J403-8 ORG TGH-53B +15V 12 J403-12 RGN TGH-53A -15V
9J1201-3 BLK IFH-15
A
AGND J404 1 J405-1 WHT TGH-53A DS1
10 J403-10 BLK TGH-53B AGND 2-2 DS2
11 J1201-2 GRN IFH-15
A
-15V 3-3 DS3
12 J403-12 GRN TGH-53B -15V 4-4 DS4
J405 1 J404-1 WHT TGH-53B DS7 5-5 DS5
2-2 DS8 6-6 DS6
3-3 DS9 7-7 DG
4-4 DS10 J406 1 J601-6 YEL EFH-236A DRA OUT
5-5 DS11 2NC
6-6 DS12 3NC PER OUT
7-7 DG 4J601-5 BLK AG
J406 1 J601-8 RED EFH-236A DRA OUT 5NC AG
2NC
3J601-4 ORG PER OUT
4J601-7 BLK AG J1002 1J503-5 BRN MGH-82A SIG4
5J601-1 BLK AG 2-6 RED SIG5
3-2 YEL +5V
4-7 ORG SIG6
J401 1 NC AG 5-8 YEL SIG7
2BLK VGH-39-1,2 AG 6-9 BLK D GND
3NC AG
J402 1 NC DG
2KEY DOWN J1001 1J607-3 BRN EFH-236A SIG1
3ST2 2-2 YEL +5V
4ST1 3-4 RED SIG2
5D7 4-5 ORG SIG3
6J402-6 GRY TGH-53A D7 5-1 BLK DGND
7NC D6
8J402-8 VIO D6
9NC D5 J1003 1J307-4 BRN SWH-481C COM0
10 J402-10 BLU D5 2-2 RED COM2
11 NC D4 3-1 ORG COM3
12 J402-12 GRN D4 4-7 YEL SW9
13 NC D3 5-3 GRN COM1
14 J402-14 YEL D3 6-6 BLU SW8
15 NC D2 7-8 VIO SW10
16 J402-16 ORG D2
17 NC D1
18 J402-18 RED D1 J1004 1J606-9 YEL EFH-236A +5V
19 NC D0 2-7 BRN OVERDRIVE
20 J402-20 BRN D0 3-6 RED REVERB
4-5 ORG TREBLE
5-4 YEL BASS
6-3 GRN SW
7-2 BLU SW
8-1 BLK GND
5-4
SWH-491
A
VOLUME PANEL
V
RH-23
A
TGH-53B
VIBRATO SWITCH
SWH-489
A
EDIT SWITCH
FUNCTION
PERCUSSION SWITCH
SWH-487
A
BUS AMP & 9 STEP VOLUME
B-3P
BUS AMP & 9 STEP VOLUME
TGH-53
A

PLUG FROM TO PLUG WIRE TO PWB J1101 1 J603-6 BRN EFH-226A D/B IN
No. PIN No. & PIN No. COLO
R
NAME 2-8BLK AGND
J1005 1 J1102-1 WHT MXH-33B Avcc 3NC AGND
2-2RED MAIN Vol 4-1YEL 5VAN
3-3 SHILD AGND J1102 1 J1005-1 WHT VRH-23A OUT
J1006 1 J1103-2 BLK MXH-33B AGND 2-2RED IN
2-1RED L 3-3SHILD AGND
3-3WHT R J1103 1 J1006-2 RED VRH-23A R
4-4GRN OFF SW 2-1BLK AG
5-5BLU OFF SW 3-3WHT L
J1007 1 J1204-1 YEL RLH-493
A
+5V 4-4GRN LES ON
2-2BLK DG 5-5BLU SW
3-3BRN MAIN J1104 1 J801-8 RED CNH-21B LINE IN R
4-4RED ECHO 2-7SHILD AG
3-6WHT LINE IN L
4NC NC
J301 1 J502-2 BRN MGH-82A OUT 5-1WHT L OUT
2-3RED IN 6-2BLK AG
3-6ORG RES 7-3RED R OUT
4NC DG 8NC NC
5NC DG J1105 1EXP.PEDAL-2BLK EXP.PEDAL DG
6-7BLK DG 2EXP.PEDAL-1 GRY EXP.PEDAL FOOT SW
J302 1 J201-4 YEL CTH-31A +5V 3 J-2 BRN EFH-226A EXP.DC
2 J403-3 YEL TGH-53B +5V 4 J-6 BLK LAMP.G
3 J201-6 BLK CTH-31A DGND 5 J-5 GRN -15V
4 J403-5 BLK TGH-53B DGND 6 J-3 BLK AG
J303 1 J1-3 BRN KCH-3A COM3 7 J-1 ORG +15V
2-4RED COM2 8 J-5 ORG +15V
3-2ORG COM1 J1106 1 J16-1 YEL VGH-40B +5V A
4-1YEL COM0 2 J907-9 YEL VGH-39A-1 +5V A
5-7GRN SW5 3NC +5V A
6-6BLU SW4 4 J16-2 BLK VGH-40B AGND
7-5VIO SW3 5 J907-7 BLK VGH-39A-1 AGND
8NC NC 6NC AGND
J304 1 J1-7 BRN KCH-3A SW2 J1107 1 J1205-4 BRN RLH-493A ROT IN
2-6RED SW1 2Leslie 11Pin-2 RED Leslie 11Pin MAIN
3-5ORG SW0 3-3ORG
4-1YEL COM0 4-4BLK
5-2GRN COM1 5-5BLK
6-4BLU COM2 6-6BLU
7-3VIO COM3 7-7VIO
J307 1 J1003-3 ORG SWH-491A COM3 8-8GRY
2-2RED COM2 9NC
3-5
GRN COM1 10 NC
4-1
BRN COM0 11 Leslie 11Pin-11 WHT
5NC LED5 J1108 1POWER TRANS. EFH-116
6-6BLU SW8 2
7-4
YEL SW9 3
8-7
VIO SW10 4
9NC SW10 5
10 NC SW10 6
11 NC SW10
FUNCTION
SWITCH SCAN
SWH-481C
5-5
VOLUME PANEL MIXER & POWER
V
RH-23
A
MXH-33B
B-3P

B-3P
PLUG FROM TO PLUG WIRE TO PWB J701 1 J507-2 BRN MGH-82A MIDI IN
No. PIN No. & PIN No. COLO
R
NAME 2-3RED MIDI OUT
J1109 1 J605-1 YEL EFH-236A +5V 3-1YEL +5V
2NC DGND 4-5BLK GND
3 J605-7 BLK EFH-236A DGND 5NC FOOT SW2
4 J605-3 GRY EFH-236A FOOT SW
5 J606-8 VIO EFH-236A EXP.DC
6 J608-1 PNK EFH-236A SLOW J1 1 CN1-3 WHT
A
ES-15 N
7 J608-2 BRN EFH-236A FAST 2NC
8 J605-6 BLK EFH-236A DGND 3NC NC
9 J605-4 WHT EFH-236A DETECT 4NC
J1110 1 J907-5 GRN VGH-39A-1 -15V 5 CN1-1 BLK LIVE
2 J403-11 GRN TGH-53B -15V J2 1 POWER SW WHT POWER SW Place J2 or J3
3NC -15V 2NC
4NC AGND 3POWER SW WHT
5 J403-9 BLK TGH-53B AGND J3 1 POWER SW BLK
6 J907-3 BLK VGH-39A-1 AGND 2NC
7 J403-7 ORG TGH-53B +15V 3POWER SW BLK
8 J907-1 ORG VGH-39A-1 +15V J4 1 AC INLET BLK AC INLET
9 J602-7 ORG EFH-236A +15V 2WHT AC INLET
J1111 1YEL IFH-14A +5V J5 1 POWER TRANS. EPH-116
2NC DGND 2
3BLK IFH-14A DGND 3
4
5
J1201 1 J403-1 BLU TGH-53A -5V 6
2 J403-11 GRN -15V 7
3 J403-9 BLK AG 8
4 J403-5 BLK DG 9
5 J403-7 ORG +15V 5V SWITCHING POWER SUPPL
Y
6 J403-3 YEL +5V
J1203 1 J17-5 BRN VGH-40B BV OUT 1 CN2 1 J602-4 BLK EFH-236A DGND
2-6RED BV OUT 2 2 J501-5 BLK MGH-82A DGND
3-8ORG SER A 3 J602-1 YEL EFH-236A +5V D
4-2YEL SER B 4 J501-1 YEL MGH-82A +5V D
5-3GRN SER C CN1 1 J1-5 BLK PSH-84A-1 LIVE
J1204 1 J1007-1 YEL VRH-23A +5V 2NC
2-2
BLK DG 3 J1-1 WHT N
3-3BRN MAIN 4NC
4-4
RED ECHO 5EARTH GRY EARTH FG
J1205 1Leslie 11Pin-4 BLK Leslie 11Pin AGND
2-1WHT ECHO
3-1BRN MAIN
4 J1107-1 BRN MXH-33BROT IN
J801 1 J1104-5 WHT MXH-33BL OUT
2-6BLK AG
3-7RED R OUT
4NC D/B OUT
5NC AG
6-3WHT LINE IN L
7-2SHILD AG
8-1RED LINE IN R
9NC RES ROT IN
10 NC AG
5-6
IFH-15A/RLH-493
A
A
ES1
5
LINE IN / OUT
CNH-21B
FUNCTION
AC LINE FILTER
PSH-84A-1
PHASE SCAN & MAIN ECHO
MIXER&POWER MIDI JACK
MXH-33B IFH-13B

PLUG FROM TO PLUG WIRE TO PWB 8 J1107-8 GRY MXH-33B
No. PIN No. & PIN No. COLO
R
NAME Leslie 11Pin-8 GRY Leslie 11Pin TO ECHO
CN1 1 J506-14 RED MGH-82A LB7 9NC
2 -12 PNK LB5 10 NC
3-10 GRY LB3 11 J1107-11 WHT MXH-33B DC +24V IN
4-8BLU LB1
5-6YEL CS
6-4RED LA0 ECHO 1 J1205-2 WHT RLH-493A ROT OUT
7 -16 YEL +5V 2Leslie 11Pin-2 RED Leslie 11Pin ST OUT
CN2 1 J506-15 BLK G 3-3ORG AUX OUT
2-3BRN CONT 4-4BLK SIG GND
3-5ORG HWR 5-5BLK CONT GND
4-7GRN LB0 6-6BLU POWER ON
5-9VIO LB2 7-7VIO FAST
6 -11 WHT LB4 8-8GRY SLOW
7 -13 BRN LB6 9NC
10 NC
11 NC
1 J503-3 ORG MGH-82A SW DOWN
2-1YEL +5V
3-4BL
K
SW UP 1 J1105-2 GRY MXH-33B FOOT SW1
2 J1105-1 BLK MXH-33B DG
3EXP.PEDAL-4 BLK EXP.PEDAL DG
J1 1 J303-4 YEL SWH-481C COM0 4EXP.PEDAL-3 BLK EXP.PEDAL DG
2-3ORG COM1
3-1 BRN COM2
4-2 RED COM3 J1 1 J1105-7 ORG MXH-33B +15
5-7VIO SW3 2-3BRN OUT
6-6BLU SW4 3-6BLK AGND
7-5GRN SW5 4NC NC
8NC 5 -8ORG LAMP
6-4BLK DGND
7NC AGND
J1 1 J304-4 YEL SWH-481C COM0 8-5GRN -15V
2-5GRN COM1 J2 1 EXP.Lamp BRN EXP. LAMP
3-7VIO COM3 2BLK LAMP
4-6BLU COM2 3EXP.Photo Diode BLK Photo Diode
5-3ORG SW0 4GRY Photo Diode
6-2RED SW1
7-1BRN SW2
8NC
MAIN 1 J1205-3 BRN RLH-493A ROT OUT
2 J1107-2 RED MXH-33B ST OUT(GND)
Leslie 11Pin-2 RED Leslie 11Pin TO ECHO
3 J1107-3 ORG MXH-33B AUXOUT(GND)
Leslie 11Pin-3 ORG Leslie 11Pin TO ECHO
4 J1107-4 BLK MXH-33B SIG GND
Leslie 11Pin-4 BLK Leslie 11Pin TO ECHO
J1205-1 BLK RLH-493A SIG GND
5 J1107-5 BLK MXH-33B CONT GND
Leslie 11Pin-5 BLK Leslie 11Pin TO ECHO
6 J1107-6 BLU MXH-33B POWER ON
Leslie 11Pin-6 BLU Leslie 11Pin TO ECHO
7 J1107-7 VIO MXH-33B FAST
Leslie 11Pin-7 VIO Leslie 11Pin TO ECHO
KCH-3A(LOWER)
MOTOR CONTROL S
W
EXP.PEDA
L
PRESET KEY
FUNCTION
ECHO
MAIN
Leslie 11Pin
5-7
KCH-3A(UPPER)
EXPRESSION AMP
EFH-226
A
PRESET KEY
Leslie 11Pin
B-3P
MAIN
LCD UNIT Leslie 11Pin

B-3P
PLUG WIRE TO PLUG TO PWB
No. COLOR & PIN No. NAME
J5 NC J-PK1-1 J-PK2-1 J205-1 CTH-31A NC
NC 2 2 2 NC
WHT 3 3 3 FK22
NC NC
WHT 4 4 4 FK21
NC NC
WHT 6 6 6 FK20
NC NC
WHT 5 5 5 FK19
777 DB0
888 DB1
999 DB2
10 10 10 DB3
11 11 11 DB4
12 12 12 DB5
13 13 13 DB6
14 14 14 DB7
15 15 GND
16 16 GND
PLUG WIRE TO PLUG TO PWB
No. COLOR 8 PIN No. NAME
J1 BRN J-EXP-7 J1105-7 MXH-33B +15V
RED 3 3 OUT
BLK 6 6 AG
BLU 2 2 FOOT SW
ORG 8 8 +15V
GRY 4 4 LAMP GND
YEL 1 1 D GND
GRN 5 5 -15V
J-PK1
J-EXP J-PK2
7
EFH-226
A
4
5-8
CABLE CONNECTOR
PIN No. FUNCTION
5
6
2
3
25 NOTE PEDAL UNIT
KCH-4
A
ORGAN CONSOLE
FUNCTION
CABLE CONNECTOR
PIN No.
FROM
PIN No.
EXP PEDAL UNIT ORGAN CONSOLE
10
11
4
5
6
7
1
2
3
8
12
13
PIN
No.
8
9
Note
14
15
16
17
GND
GND
1

B-3P
6. Printed Wiring Board Ass'y List
Note : Please refer to New B-3 service manual for all schematics except MXH-33B.
PWB.NAME PART No. FUNCTION
MGH-82A 00228-24211 Main CPU & Tone Wheel Generator
VGH-39A (2sets) 00221-16201 96-ch. D/A Converter
VGH-40B 00221-16207 Drawbar Scan & Bass Voice Generator
TGH-53A (UM)
TGH-53B (LM) 00230-14236
00230-14237 Bus Amp & Drawbar Volume
EFH-236A 00223-41286 Vibrato / Chorus & Expression (DSP)
MXH-33B 00230-06292 Mixer & Power Supply
IFH-13B 00232-14242 MIDI JACK
EFH-226A 00223-41221 EXP.PEDAL
CNH-21B 00225-39297 LINE IN/OUT Jack
PSH-84A 00224-18226 AC Line Fuse
CTH-31A 00220-20226 MIDI & Key Scan
IFH-15A
RLH-493A 00232-14251
00225-41201 BASS Phase Scan
Leslie MAIN / ECHO Switch
SWH-487A 00225-40256 Percussion Switch
SWH-489A 00225-40271 Volume Soft & Vibrato Switch
SWH-491A 00225-40291 LCD Edit Switch
VRH-23A 00225-40286 Rotary Volume Panel
SWH-481C 00225-40203 Switch Scan CPU
KCH-11A
KCH-12A 00229-21386
00229-21387 UM / LM MIDI Key Contact
KCH-7A
KCH-8A 00229-21266
00229-21271 Manual Key Contact Mother Board
KCH-6A~6F 00229-22216~21 10 Key Contact Ass'y
KCH-3A 00229-21246 Preset Key Contact
KCH-4A/5A 00229-21251
00229-21256 PK25 Key Contact
6

B-3P
00230-06292
MXH-33B
B-3P
R1
27K
R11
10K
R12
10K
R13
10K
R14
10K
R15
1000
C1
820p C2
680p C3
680p C4
220p
6
78
U1B
UPC4570HA
4
32
U1A
UPC4570HA
C5 100p
R16
82K
R17
10k
C6
2.2u/50V MSR R2
100
C13C14
1
2
3
4
J1101
5045-04A
J603-6D/B IN
J603-8 AG
R22R23
1
2
3
J1102
5045-03A
C60
2.2u/50V MSR
R3
10K
6
7
8
U3B
UPC4570HA
C29 10p
4
3
2
U3A
UPC4570HA
C30 10p
R4
100
C7
2.2u/50V MSR
R5
100
C8
2.2u/50V MSR
R6
47K
R7
47K
R24
4700
R25
4700
R32
47 1/2W
3
21
U2A
NJM4556AD
C31 47p
R34
22k
R35
22k
R36
10K
C9
2.2u/50V MSR
R33
47 1/2W
5
67
U2B
NJM4556AD
C32 47p
R37
22kR38
10K
C10
2.2u/50V MSR
R39
22k
C11
2.2u/50V MSR
1
2
3
4
5J1103
5045-05A
LES ON
Q5 2SC4935Y
R42
6800
R18
10K
+14.5
R19
10K
R8
100
R9
100
C33 22p
R40
10K
R20
10k
C12
2.2u/50V MSR
C34 R43
1
2
3
4
5
6
7
8J1104
5045-08A
J603-1 +5VAN
NC
C35 2700pF TF
84
U2C
NJM4556AD
+14.5
-14.5
C15
0.1
C16
0.1
95
U4C
UPC4570HA
+14.5
-14.5
C17
0.1
C18
0.1
95
U3C
UPC4570HA
C19
0.1
C20
0.1
+14.5
-14.5
95
U1C
UPC4570HA
+14.5
C21
0.1
-14.5 C22
0.1
4
3
5RL1A
G6S-2
9
10
8RL1B
G6S-2
6
78
U4B
UPC4570HA
NOT USED
1
2
3
4
5
6
J1106
5045-06A
L OUT J801-1
AG J801-2
R OUT J801-3
LINE IN L J801-6
AG J801-7
LINE IN R J801-8
NC
NC
C36
0.1
1
2
3
U5
7805HF
+15
C39
100u/16V
Q1
2SC4935Y
Q2
2SC4935Y
Q3
2SC1815Y
LES ON
C23 0.1
C24 0.1
C25 0.1
R26
4700
R27
4700
R41
22k
R28
4700
C26
0.1
RLH493A J1205-4
MAIN
ANI
AG
AG
POWER ON
FAST
SLOW
+BIN
To Leslie 11 pin
ZD1
RD5.1 EB2
1
2
3
4
5
6
7
8
9
10
11
J1107
5045-11A
FAST
SLOW
LES DETECT
1
2
3
4
5
6
J1108
5273-03A+5271-03A C40
2200u/35V
C41
2200u/35V C44
0.1u/50V
C45
0.1u/50V
1
2
3
U6
7815HF
2
1
3
U7
7915HF
C46
1000u/16V
C47
1000u/16V
+15
-15
C37
0.1
C38
0.1
R44
4.7 1/2W
R45
4.7 1/2W
PSW1
RXE185 1.85A
PSW2
RXE185 1.85A
D1
DBF40C +-
C42
2200u/35V
C43
2200u/35V
D2
DBF10C +-+30V
-30V
PSW3
RXE050
PSW4
RXE050
+15
AG
-15
LAMP G
EXP.DC
FOOT SW1
DG
+14.5
-14.5
+15
-15
FOOT SW1
EFH236A J605-16 DG
EXP.DC
SLOW
DETECT
FAST
R10
100
D3
1SS133
D4
1SS133
EFH236A J605-15 +5V
DG
1
1
+5V
C48
4.7u/50 C49
100u/35
C50
10u/50
C51
10u/50
R47
100 1/2W
R48
1800
R29
4700
C52 3p
C53
10u/50 R49
56K
-30V
+30V
R50
56K
R51
3300
R21
10K
C54
470p C55
0.1u TF
R46
4.7 1/2W
1
2
3
6
4
8
5
10
9
U8A
STK404-070
C56
100u/25
R30
4700
D7
+14.5V
1SS133
C57
0.1u/50 TF
C58
1000pF
C27
0.1
R54
47
C59
10u/25V
Q4
2SC2655Y
R55
2200
+5V
(hfe 120 - 240)
D5 D6
RL1-2 : 28mA/1pcs
GND
3
VCC
1
NC
2
OUT
5
CAP
4
U9
M51953B
112
+
-
RL1C
G6S-2
112
+
-
RL2C
G6S-2
RLB
D3-D7 : 1SS133
R31
4700
9
10
8
RL2B
G6S-2
4
3
5
RL2A
G6S-2
4
32
U4A
UPC4570HA
1
NC
from EFH-236A J603
+5V for A/D D/A
from POWER TRANS.
TO EXP PEDAL
TO EFH-236A
R56
100 2W
1
2
3
4
5
6
7
8
9
10
J1110
5045-10A
+15V
-15V
HEAT SINK
HEAT SINK
HEAT SINK
R57
100/ 5W
1
2
3
J1111
B3B-XH-A
R58
1000
+5V
PILOT LAMP
DG
DG
TO PILOT LAMP
C61
0.1
SB6
SBT0460
SB7
SBT0460
SB8
SBT0460
SB9
SBT0460
C62
0.1
R59
1/2W 4.7
R60
1/2W 4.7
R61
1000
+15V
+15V
+15V
+15V
AG
AG
AG
-15V
-15V
-15V
MSR
+15
SB3
SBT0460
SB5
SBT0460
SB2
SBT0460
SB1
SBT0460
SB4
SBT0460
NOT USED
1
2
3
4
5
6
7
8
9
J1109
B9B-PH-KS
DG
1
2
3
4
5
6
7
8
J1105
5045-08A
3
2
4
1
3
1
4
3
EFH236A J606-9 A/D IN
EFH236A J605-3 SW IN
EFH236A J608-1 OUT
EFH236A J608-2 OUT
EPH -116A
DC OUT
MASTER VOLUME
TO VRH-23A J1005
HEAD PHONE
TO VRH-23A J1006
TO CNH-21B J801
LINE IN/OUT JACK
LES SW OUTJ1006-5
LES SW IN J1006-4
L HP OUT J1006-3
R HP OUT J1006-2
AG J1006-1
VGH40B J16-1 +5VAN
VGH39A J907-9 +5VAN
VGH40B J16-2 AG
VGH39A J907-7 AG
OUT AMP & DC POWER
3
7
4
2
1
8
5
RETURN
HLJ0605-01-040
7

1.TOTAL ASS'Y(66371-01100)
8.PARTS LIST
B-3P
14 24
3 5 28
11
12
17
10
1
25
26
27
4
20
6
7 15
13
23
22
11
18
8
19
21
2
9
16
8-1
66371-01201
66371-02101
66371-01203
66371-01202
00451-40446
00451-40432
00352-01105
00700-00002
00700-04005
00402-31075
00750-04002
00750-05001
00613-32010
00613-64010
00612-24012
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Cabinet Total Ass'y
Manual Shelf Board Top Ass'y
Cover Ass'y
Cover Board Ass'y
HAMMOND Name Plate #1
Supprt Bracket For Cover
Catcher Hinge TH-7
KP Tooth Knob
Pinch Screw
Rubber Foot SJ-5012
Rosette Washer(Ø5,ZnB)
Square Claw Washer(Ø5,ZnB)
Tapping Screw Type 1
(Flat,Ø2x10,ZnB)
Tapping Screw Type 1
(Truss,Ø4x10,ZnB)
Tapping Screw Type 1
(Oval head,Ø4x12,Ni)
00703-65006
00703-65025
00703-25020
00724-11200
00453-40151
00754-11200
00453-40138
00452-40172
00451-40453
00451-40433
00451-40434
00703-54010
00703-64012
16
17
18
19
20
21
22
23
24
25
26
27
28
Machine Screw
(Truss,M5x6,ZnB)
Machine Screw
(Truss,M5x25,ZnB)
Machine Screw
(Oval head,M5x20,ZnB)
Hexagon Nut (M12,ZnW)
JBA Bolt
Spring Washer (Ø12,ZnW)
Drawbar Felt
Music Rest B-3P
HAMMOND Name Plate #2
Cover Bracket (L)
Cover Bracket (R)
Machine Screw
(Bind,M4x10,ZnB)
Machine Screw
(Truss,M4x12,ZnB)
Table of contents
Other Hammond Musical Instrument manuals

Hammond
Hammond XKL-5 User manual

Hammond
Hammond L series User manual

Hammond
Hammond X-5 User manual

Hammond
Hammond Model A User manual

Hammond
Hammond SK1 User manual

Hammond
Hammond 8200 Series User manual

Hammond
Hammond RT-3 User manual

Hammond
Hammond B-3 User manual

Hammond
Hammond X-66 User manual

Hammond
Hammond M Series User manual

Hammond
Hammond X-5 User manual

Hammond
Hammond 340107 User manual

Hammond
Hammond SKX User manual

Hammond
Hammond XT-100 Owner's manual

Hammond
Hammond B-3 User manual

Hammond
Hammond XK-5 User manual

Hammond
Hammond Super-B User manual

Hammond
Hammond A-3 User manual

Hammond
Hammond SKX User manual

Hammond
Hammond SK Pro Series User manual
