INSTRUCTIONS MANUAL

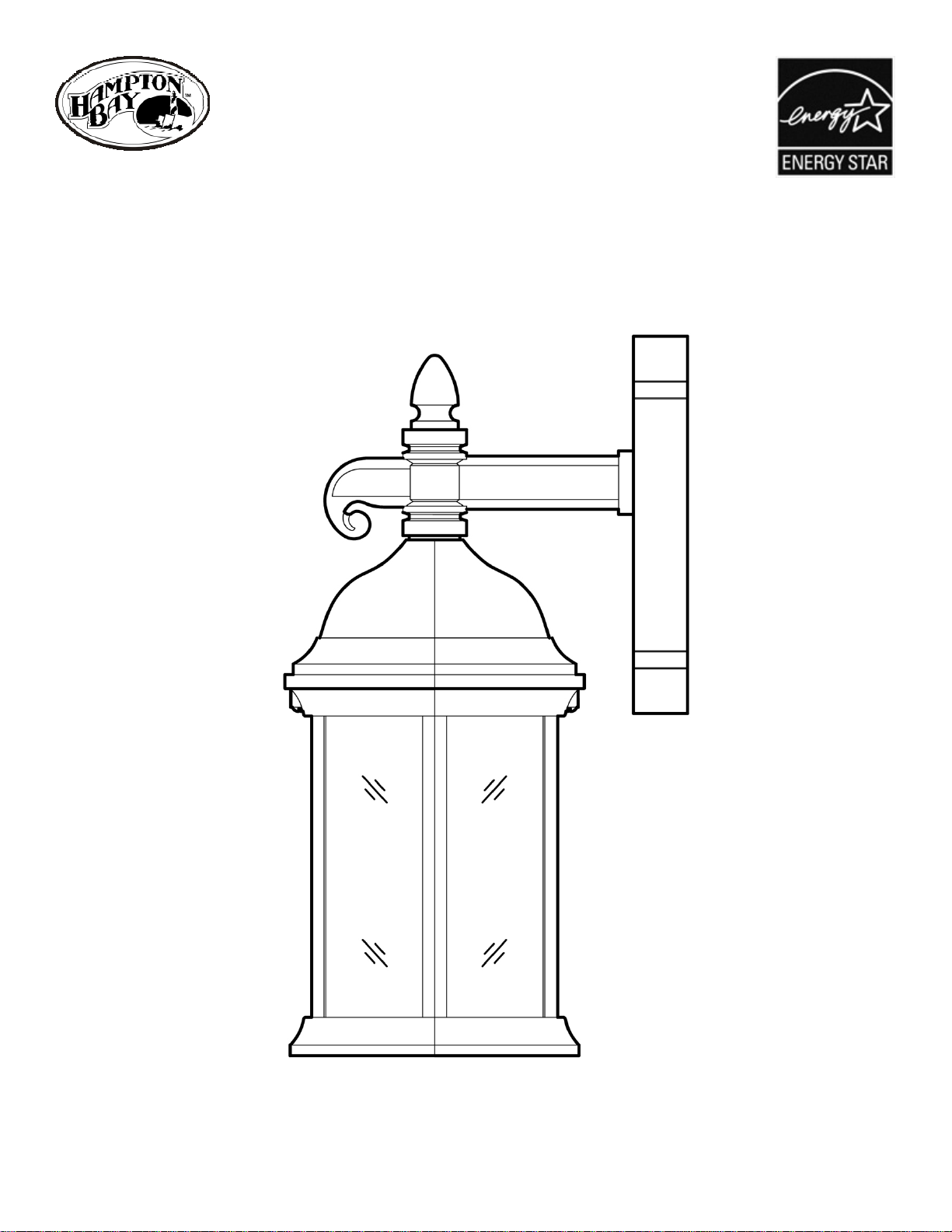

EXTERIOR LED WALL LANTERN
HOME DEPOT SKU# 924-901 (UPC# 046335947689)
Page 1

Page 2
Thank you for purchasing this Hampton Bay Exterior LED Wall
Lantern. This product has been manufactured with the highest standards
of safety and quality. The finish of this lantern is weather resistant but
over time will naturally weather and fade. This fixture is equipped with
energy-saving Light Emitting Diodes (LEDs).
FEATURES:
Before returning to your local Home Depot, please call our Customer
Service Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your SKU (924-901) or UPC (046335947689).
QUESTIONS, PROBLEMS, MISSING PARTS:
1. Exterior wall lantern in black with clear water glass.
2. This fixture has been engineered to safely use energy-saving Light
Emitting Diodes (LEDs) (included).
3. ENERGY STAR®qualified

Page 3

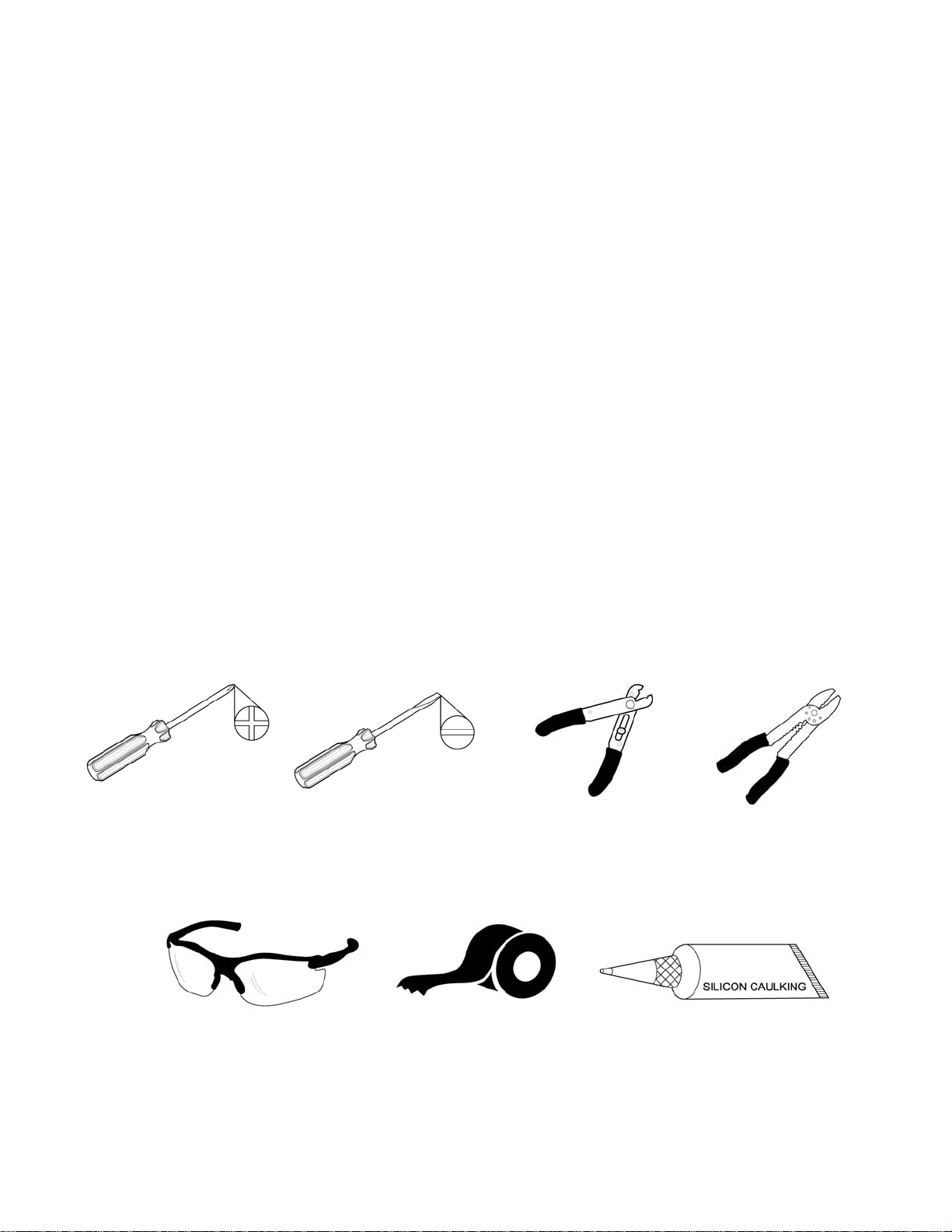

TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY
(not included):
CAUTION:
1. Before starting installation of this fixture or removal of a previous
fixture, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS. If you have any non-electrical
questions about this fixture, please call our Customer Service Team at
1-877-527-0313 or visit www.homedepot.com. Please reference your
SKU (924-901) or UPC (046335947689).
3. KEEP your receipt and these Instructions for Proof of Purchase.
Safety
goggles
Wire
strippers
Phillips
screwdriver
Electrical
tape
Wire
cutters
Silicon Rubber
Sealant
for exterior use
Flathead
screwdriver

PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
(NONE)
ASSEMBLY INSTRUCTIONS:
1. Carefully unpack the fixture.
2. No other assembly required.
Page 4

ASSEMBLY:
Page 5

Page 6
3 ea Wire
Nuts (#10)
2 ea Bracket Mounting
Screws (#5)
INSTALLATION INSTRUCTIONS:

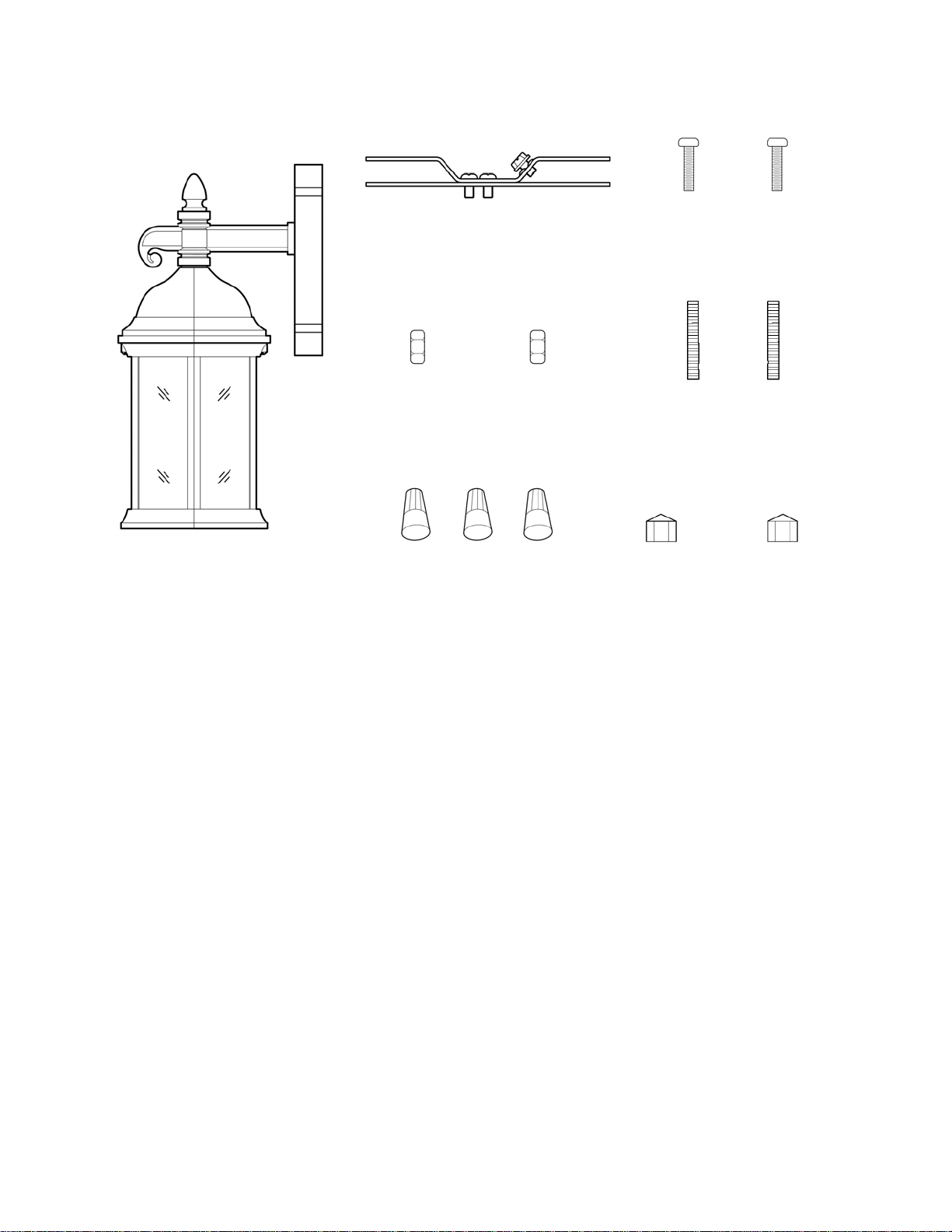

PARTS INCLUDED FOR INSTALLATION (parts are not to
scale):
1. Thread the Fixture Mounting Screws (#3) into the provided holes of the Mounting Bracket (#2) as shown. Thread
the Hex Nuts (#4) onto the Fixture Mounting Screws (#3), as shown. Do not tighten the Hex Nuts (#4) at this time.
2. Pull the power supply wires out from the Outlet Box (#1), and mount the Mounting Bracket (#2) to the Outlet Box
(#1), using the Bracket Mounting Screws (#5).
3. Attach the Black Supply Wire (#6) to the Black Fixture Wire (#7) and the White Supply Wire (#8) to the White
Fixture Wire (#9) using Wire Nuts (#10). Connect the Fixture Ground Wire (#11) and the Supply Ground Wire
(#12) together using a Wire Nut (#10). Wrap all wire connections with electrical tape for a more secure connection.
Note: If you have electrical questions, consult your local electrical code for approved grounding methods.
4. Place the Wall Plate (#13) over the Outlet Box (#1) and onto the Fixture Mounting Screws (#3), and adjust the
Fixture Mounting Screws (#3) until they protrude out from the Wall Plate (#13) 1/4". Remove the Wall Plate (#13)
and secure the position of the Fixture Mounting Screws (#3) by tightening the Hex Nuts (#4) against the Mounting
Bracket (#2). Place the Wall Plate (#13) back onto the Fixture Mounting Screws (#3), and secure it into place using
the Lock Nuts (#14) provided.
5. After installing the fixture, caulk upper 2/3 of the Wall Plate (#3) to mounting surface. Leave bottom 1/3 un-
caulked for drainage of any water that might leak into the enclosure. The manufacturer recommends a non-drying
exterior caulking material. A good example is a clear silicone rubber sealant for exterior use.
6. Installation is complete. Turn on power at the circuit breaker or fuse box. Turn the light switch on to activate the
fixture.
1 ea Main Fixture
Body
1 ea Mounting
Bracket (#2)
2 ea Fixture Mounting
Screws (#3)
2 ea Hex
Nuts (#4)
2 ea Lock
Nuts (#14)

Page 7

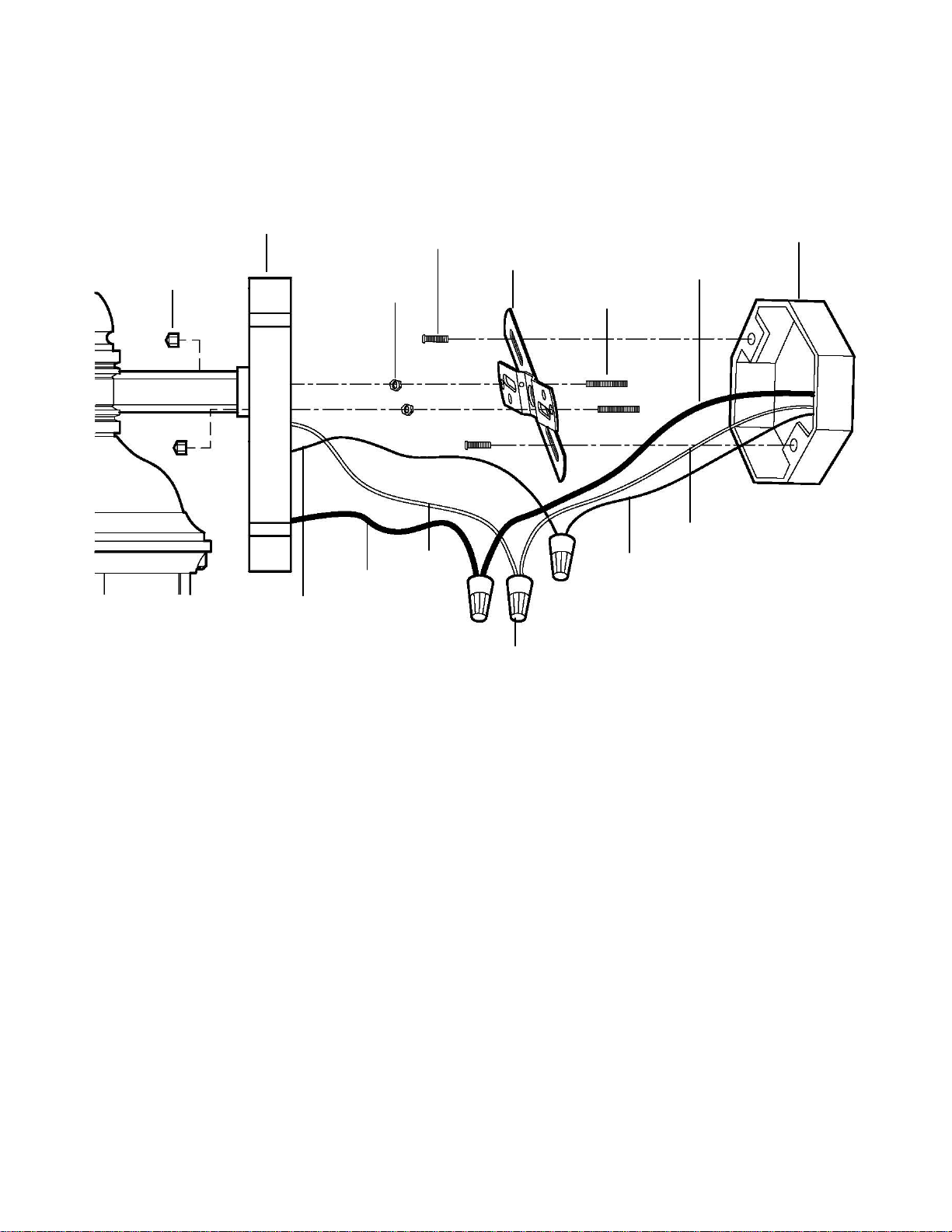

INSTALLATION:
13. Wall Plate
14. Lock
Nut
9. White
Fixture
Wire
11. Fixture
Ground
Wire
10. Wire
Nut
8. White
Supply
Wire
6. Black Supply
Wire
12. Supply
Ground
Wire
1. Outlet
Box
2. Mounting
Bracket
5. Bracket
Mounting
Screw
4. Hex Nut
3. Fixture
Mounting
Screw
7. Black
Fixture
Wire

Page 8
Possible Cause Corrective Action
1. Power is off. 1. Make sure power supply is on.
2. Faulty switch. 2. Test or replace switch.
3. Faulty wire connection. 3. Check wiring.
Fuse blows or circuit breaker
trips when light is turned on. 1. Crossed wires or power wire is grounding out. 1. Check wire connections.
Lights will not turn on.
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the interior surface of the
fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a
period of three (3) years from date of purchase. This warranty applies only to the original consumer
purchaser and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of of the product at
the manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse,
accident, modifications, alterations, neglect or mishandling. This warranty shall not apply to any product
that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to
faulty material or workmanship. This warranty shall not apply to the finish on any portion of the product,
such as surface and/or weathering, as this is considered normal wear and tear. The manufacturer does not
warrant and specially disclaims any warranty, whether expressed or implied, of fitness for a
particular purpose, other than the warranty contained herein. The manufacturer specifically
disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor/expense costs involved in the replacement or repair of said
product.

Page 9
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiver antenna.
• Increase the separation between the equipment and receiver.
• Install the product onto on a circuit different from that to which the receiver is connected.
• Consult with the dealer or an experienced radio/TV technician for help.
CAUTION: Any changes made to the electronics circuit will void this equipment’s
compliance with Part 15 of the FCC Rules and should not be operated.
DISCLAIMER

MANUAL DE INSTRUCCIONES
FAROL DE PARED CON LEDs PARA
EXTERIORES
HOME DEPOT SKU# 924-901 (UPC# 046335947689)
Page 10

Gracias por comprar este Farol de Pared con LED para Exteriores de
Hampton Bay. Este producto ha sido fabricado con los estándares más
altos de seguridad y calidad. El acabado de este farol es resistente al
clima, pero con el tiempo se desgastará y decolorará de manera natural.
Este luminario está equipado con Diodos Emisores de Luz (LEDs) que
ahorran energía.
CARACTERÍSTICAS:
Antes de regresar el producto a su Home Depot, llame a nuestro Equipo
de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com.
Dé como referencia el SKU(924-901) o UPC (046335947689).
PREGUNTAS, PROBLEMAS, PARTES FALTANTES:
1. Farol de pared para exteriores en color negro con vidrio de agua
transparente.
2. Este luminario ha sido diseñado para usar de manera segura Diodos
Emisores de Luz (LEDs) que ahorran energía (incluidos).
3. Calificado por ENERGY STAR®.
Page 11

HERRAMIENTAS PARA LA INSTALACIÓN Y EL
ENSAMBLAJE (no incluidas):
PRECAUCIÓN:
1. Antes de iniciar la instalación de este luminario o la remoción de un luminario
anterior, desconecte la energía eléctrica al apagar el disyuntor de circuitos o al
quitar el fusible en la caja de fusibles.
2. CONSULTE A UN ELECTRICISA CALIFICADO SI TIENE DUDAS CON
LAS CONEXIONES ELÉCTRICAS. Si tiene preguntas acerca de este
luminario, que no estén relacionadas con las conexiones eléctricas, llame a
nuestro Equipo de Servicio al Cliente al 1-877-527-0313 o visite
www.homedepot.com. Dé como referencia su SKU(924-901) o UPC
(046335947689).
3. CONSERVE su recibo y estas Instrucciones como comprobante de compra.
Gafas de
seguridad
PelacablesDesarmador
Phillips
Cinta de
aislar
Pinzas
para
cables
Sellador de silicón
para uso en
exteriores
Desarmador
de punta
plana
Page 12

PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se
muestran a escala):
(NINGUNA)
INSTRUCCIONES DE ENSAMBLAJE:
1. Desempaque el luminario con cuidado.
2. No se requiere otro tipo de ensamblaje.
Page 13

ENSAMBLAJE:
Page 14

3 Tuercas para cables (#10)
2 Tornillos para
montar la ménsula (#5)
INSTRUCCIONES DE INSTALACIÓN:
PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no se
muestran a escala):
1. Enrosque los tornillos para montar el luminario (#3) en los agujeros provistos en la ménsula de montaje (#2), como se muestra.
Enrosque las tuercas hexagonales (#4) en los tornillos para montar el luminario (#3), como se muestra. No apriete las tuercas
hexagonales (#4) en este momento.
2. Saque los cables de alimentación de la caja de distribución (#1) y monte la ménsula de montaje (#2) sobre la caja de
distribución (#1), utilizando los tornillos para montar la ménsula (#5).
3. Conecte el cable negro de alimentación (#6) con el cable negro del luminario (#7) y el cable blanco de alimentación (#8) con el
cable blanco del luminario (#9), utilizando las tuercas para cables (#10). Conecte el cable del luminario a tierra (#11) con el
cable de alimentación a tierra (#12), utilizando una tuerca para cables (#10). Envuelva todas las conexiones de los cables con
cinta de aislar para una conexión más segura. Nota: Si tiene dudas con las conexiones eléctricas, consulte el código eléctrico
de su localidad para los métodos aprobados para las conexiones a tierra.
4. Coloque la placa de pared (#13) cobre la caja de distribución (#1) y en los tornillos para montar el luminario (#3) y ajuste los
tornillos para montar el luminario (#3) hasta que sobresalgan ¼” de la palca de pared (#13). Quite la placa de pared (#13) y
asegure la posición de los tornillos para montar el luminario (#3) al apretar las tuercas hexagonales (#4) contra la ménsula de
montaje (#2). Coloque la placa de pared (#13) otra vez sobre los tornillos para montar el luminario (#3) y asegúrela con las
tuercas de seguridad (#14) que se incluyen.
5. Después de haber instalado el luminario, calafatee las 2/3 partes superiores de la placa de pared (#3) en la superficie de
montaje. Deje la 1/3 parte inferior sin calafatear para el drenaje del agua que se pueda filtrar en la carcasa. El fabricante
recomienda un material que no se seque para exteriores. Un buen ejemplo es un sellador de silicón para uso en exteriores.
6. La instalación ha terminado. Encienda la energía eléctrica en el disyuntor de circuitos o la caja de fusibles. Encienda el
interruptor para activar el luminario.
1 Cuerpo principal
del luminario
1 Ménsula de
montaje (#2)
2 Tornillos para montar el
luminario (#3)
2 Tuercas hexagonales (#4)
2 Tuercas de seguridad (#14)
Page 15

INSTALACIÓN:
13. Placa de pared
14. Tuerca de
seguridad
9. Cable
blanco del
luminario
11. Cable
a tierra
del luminario
10. Tuerca
para cables
8. Cable
blanco de
alimentación
6. Cable negro
de alimentación
12. Cable de
alimentación
a tierra
1. Caja de distribución
2. Ménsula de montaje
5. Tornillo para
montar la ménsula
4. Tuerca
hexagonal
3. Tornillo
para montar
el luminario
7. Cable
negro del
luminario
Page 16

SOLUCIÓN DE PROBLEMAS:
MANTENIMIENTO DEL PRODUCTO:
GARANTÍA LIMITADA
El fabricante garantiza que este luminario estará libre de defectos en sus materiales y mano de obra por un
periodo de 3 (tres) años a partir de la fecha de compra. Esta garantía aplica únicamente al comprador
original y a productos bajo uso y servicio normal. Si se encuentra que este producto está defectuoso, la única
obligación del fabricante, y el único recurso que usted tiene, es la reparación o cambio del producto, a la sola
discreción del fabricante, provisto que el producto no haya sido dañado de alguna manera por medio de mal
uso, abuso, accidente, modificaciones, alteraciones, negligencia o mal manejo. Esta garantía no aplicará a un
producto que se encuentre que haya sido instalado, configurado o usado incorrectamente, en desacuerdo con
las instrucciones provistas con el producto. Esta garantía no aplicará a una falla del producto como resultado
de un accidente, mal uso, abuso, negligencia, alteración, mala instalación u otra falla que no esté relacionada
con material o mano de obra defectuosos. Esta garantía no aplicará al acabado de alguna parte del producto,
como la superficie y/o desgaste, ya que se consideran uso y desgaste normales. El fabricante no garantiza
y especialmente renuncia a cualquier garantía, ya sea expresa o implícita, de adaptación para un fin
en particular, que no sea la garantía contenida aquí. El fabricante renuncia específicamente a
cualquier responsabilidad y no será responsable de pérdidas o daños consecuenciales o incidentales,
incluyendo de manera enunciativa, pero no limitativa, costos de mano de obra/gastos relacionados en
el cambio o reparación de dicho producto.
Causa posible Acción correctiva
1. La energía eléctrica está apagada. 1. Asegúrese de que la energía
eléctrica esté encendida.
2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor.
3. Hay una falla en la conexión de los cables. 3. Verifique los cables.
El fusible se funde o el
disyuntor de circuitos se
dispara cuando se enciende la
luz.
1. Los cables están cruzados o el cable de
alimentación no está haciendo tierra. 1. Verifique las conexiones de los cables.
La luz no enciende.
1. Para limpiar el exterior del luminairo, use un paño limpio seco o ligeramente humedecido
(use agua limpia, nunca un solvente).
2. Para limpiar el interior del luminario, primero suspenda la energía eléctrica al apagar el
disyuntor de circuitos o quitar el fusible en la caja de fusibles. Después, use un paño seco
o ligeramente humedecido (use agua limpia, nunca un solvente) para limpiar la superficie
interior del luminario.
3. No use limpiadores con químicos, solventes o abrasivos fuertes. Use sólo un trapo seco
para sacudir o limpiar con cuidado.
Page 17

NOTA: Este equipo ha sido probado y se ha encontrado que cumple con los límites para un
dispositivo digital de la Clase B de conformidad con la Parte 15 de las Reglas de la FCC. Estos
límites están diseñados para proveer protección razonable contra interferencia dañina en una
instalación residencial. Este equipo genera, usa y puede emitir energía de frecuencia de radio y, si no
es instalado y usado de acuerdo con las instrucciones, puede causar interferencia dañina a las
comunicaciones de radio. Sin embargo, no existe garantía de que no ocurrirá interferencia en una
instalación en particular. Si este equipo causa interferencia dañina a la recepción de radio o
televisión, la cual se puede determinar al apagar y encender el equipo, pedimos al usuario que
intente corregir la interferencia por medio de una o más de las siguientes medidas:
• Reorientar o reubicar la antena receptora.
• Incrementar la separación entre el equipo y el receptor.
• Conectar el equipo a un enchufe que se encuentre dentro de un circuito diferente a donde está
conectado el receptor.
• Consultar a su distribuidor o un técnico de radio/TV especializado para obtener ayuda.
PRECAUCIÓN: Cualquier cambio hecho al circuito electrónico anulará el cumplimiento de este
equipo con la Parte 15 de las Reglas de la FCC y no debe ser operado.
RENUNCIA
Page 18

MODE D’EMPLOI
LANTERNE MURALE D’EXTÉRIEUR À DEL
HOME DEPOT UGS N° 924-901 (CUP N° 046335947689)
Page 19

Merci d’avoir acheté cette lanterne murale d’extérieur à DEL Hampton
Bay. Cet article a été fabriqué selon les normes de sécurité et de qualité
les plus rigoureuses. Le fini de la lanterne résiste aux intempéries, mais
son lustre s’atténuera naturellement avec le temps. Ce luminaire utilise
une ampoule éconergétique à diodes luminescentes (DEL).
CARACTÉRISTIQUES :
Avant de retourner l’article à votre magasin Home Depot, veuillez
communiquer avec le service à la clientèle au 1-877-527-0313 ou visitez
le www.homedepot.com. Veuillez fournir le numéro de l’article (924-
901) ou le CUP (046335947689) à titre de référence.
QUESTIONS, PROBLÈMES, PIÈCES MANQUANTES :
1. Lanterne murale d’extérieure noire avec verre transparent à effet de
pluie.
2. Ce luminaire a été conçu pour une utilisation avec une ampoule
éconergétique à diodes luminescentes (DEL) (comprise).
3. Homologué ENERGY STAR®.
Page 20
