HAMPTON BAY 79718 User manual

1
HOMEDEPOT.COM
Please contact 1-877-527-0313 for further assistance.
A B C D E
F
G
H
IJ

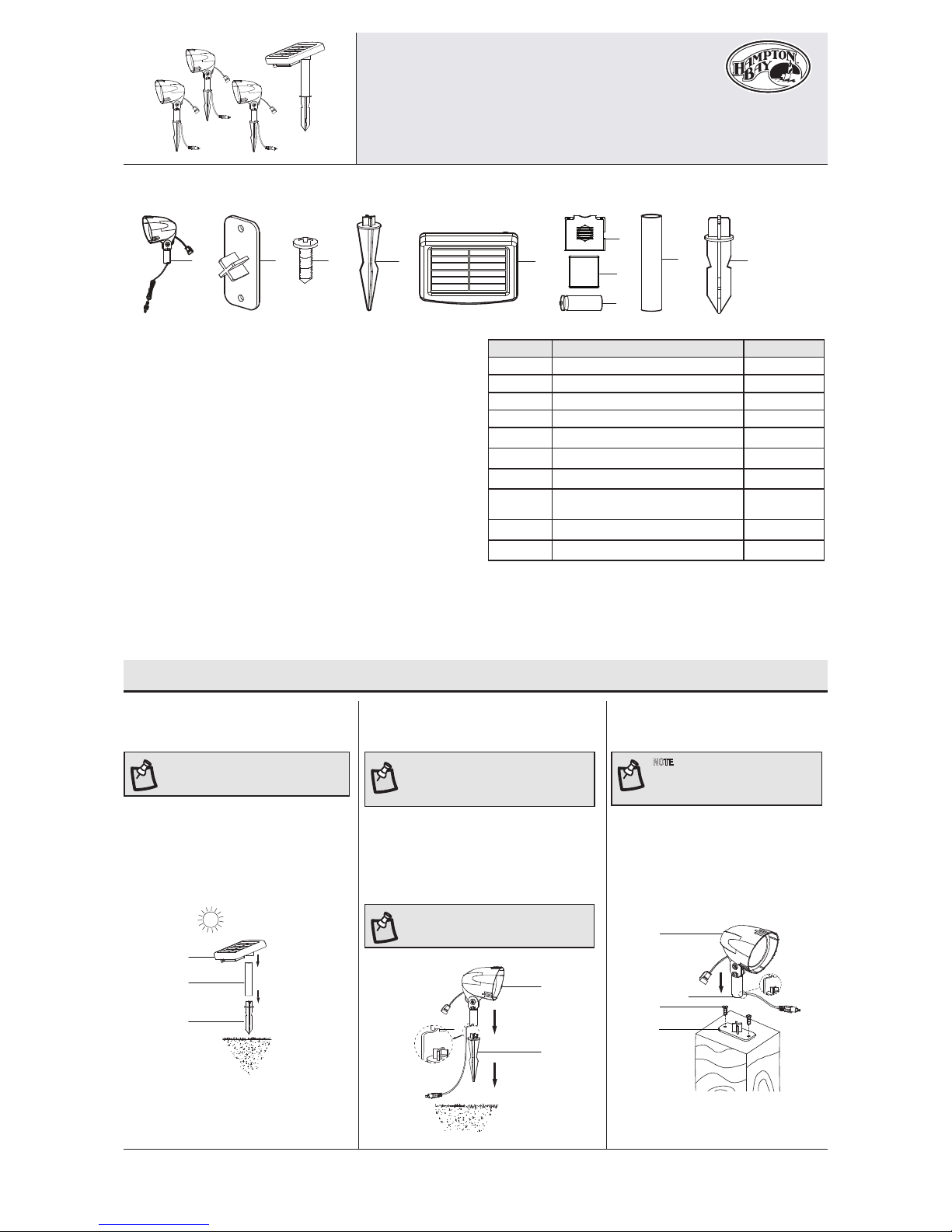

PACKAGE CONTENTS
PLANNING FOR A SUCCESSFUL ASSEMBLY
Read all instructions before assembly and installation.
Inspect each part for defects that may have occurred during shipping.
Keep your receipt and these instructions for proof of purchase.
CHOOSING THE RIGHT LOCATION
Install your solar light in a location with full, direct sunlight. Do not install in shad-
ed areas as these areas will not allow the batteries to fully charge and reduce
the nighttime operating hours for your light. Ensure that the installation location
is away from other nighttime light sources such as street or porch lamps. These
light sources may prevent your solar light from automatically turning on.
Part Description Quantity
A Spotlight head 3
B Fixers 3
C Screws 6
D Spotlight stake 3
E Solar panel 1
F Battery cover 1
G Waterproof cover 1
H450mAh LiFePO4, 14430 3.2V
rechargeable battery (pre-installed) 3
I Post for solar panel 1
J Solar panel stake 1
HOW SOLAR WORKS
The solar light has a solar panel that converts sunlight into electricity. During the day, the converted electricity is stored in the rechargeable batteries.
At night, the solar light is powered by the batteries using the electricity stored during the day. The operating time depends on geographical location,
daily weather conditions, and season. For optimal performance during the evening, allow the batteries to charge for 6 to 7 hours in direct sunlight.
Assembly and Installation
NOTE: Do not use a hammer. If the ground is
hard, use water to soften or a trowel to loosen
the soil.
NOTE: Do not use a hammer. If the ground is
hard, use water to soften or a trowel to loosen
the soil.
NOTE: Ensure the wire at the bottom of the
spotlight head ts into the notch (AA) at the
bottom of the spotlight head post to avoid
pinching the wire.
Attaching and installing the
solar panel and stake
Installing the spotlight
into the ground (Option 1)
□Insert the post (I) into the bottom of the solar
panel (E).
□Insert the solar panel stake (J) rmly into the
solar panel post (I).
□Push the assembly into the ground.
□Attach the spotlight head (A) rmly to the stake
(D).
□Push the spotlight assembly rmly into the
ground.
1 2
E
I
J
A
AA
D
Solar LED Spotlights with Remote
Solar Panel
Use and Care Guide
Item #555-208
Model #79718
NOTE: Make sure the wire at the bottom of
the spotlight head ts into the notch (AA)
at the bottom of the spotlight head post to
avoid pinching the wire.
Installing on a wooden post
(Option 2)
□Mount the xer (B) to the post using the
screws provided (C).
□Attach the spotlight head (A) rmly to the
xer (B).
2
A
C
AA
B

2
Maintenance
Care & Cleaning
Troubleshooting
Warranty
Replacing the batteries
1
CAUTION: When replacing the batteries, use three (3) 450
mAh LiFePO4, 14430 3.2V rechargeable batteries.
IMPORTANT: Dispose of the batteries in accordance with
local, state, and federal regulations.
□Remove the battery cover (F) and then the waterproof cover (G) from the solar panel (E).
□Replace the old batteries with fresh 450 mAh LiFePO4, 14430 3.2V rechargeable batteries (H).
□Replace the waterproof cover (G) and then the battery cover (F) onto the solar panel (E).
□Clean the solar panel with a damp cloth. Do not use any chemicals or abrasives.
G
H
H
E
F
Problem Solution
The nightly runtime for the lights is shorter. □The battery is not adequately charged. Locate the solar light in an area where it can receive the maxi-
mum amount of full, direct sunlight every day.
□The batteries are reaching the end of their useful life. Replace the old batteries with new batteries.
The lights do not turn on in the evening. □The solar panel is installed close to other light sources. Relocate the solar panel or eliminate the other
light sources.
The manufacturer warrants this product to be free for two (2) years against any defects that are due to faulty materials or workmanship. This warranty applies only
to the original consumer purchaser and only to products used in normal use and service. If this product is found to be defective, the manufacturer’s only obligation,
and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the product has not been damaged through
misuse, abuse, accident, modications, alterations, neglect or mishandling. This warranty shall not apply to any product that is found to have been improperly
installed, set up, or used in any way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product as
a result of an accident, misuse, abuse, negligence, alteration, or faulty installation or any other failure not relating to faulty workmanship. This warranty shall not
apply to the nish on any portion of the product, such as surface and/or weathering, as this is considered normal wear and tear. The manufacturer does not warrant
and specically disclaims any warranty, whether expressed or implied, or tness for a particular purpose, other than the warranty contained herein. The manufac-
turer specically disclaims any liability and shall not be liable for any consequential or incidental loss or damage, including any labor/expense costs involved in the
replacement or repair of said product.
Contact the Customer Service Team at 1-877-527-0313 or visit www.homedepot.com.

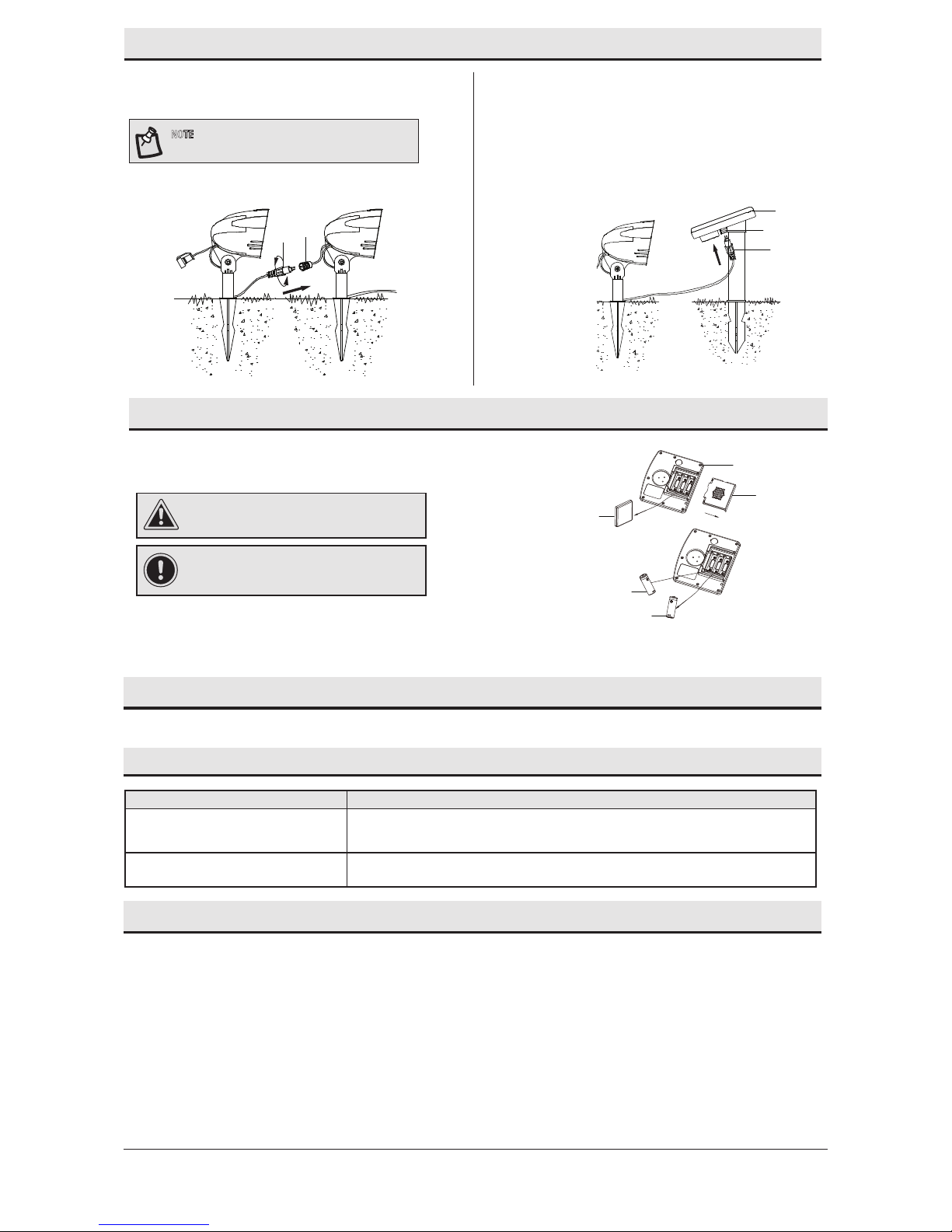

Assembly and Installation (continued)
NOTE: Each spotlight has a top wire (1) and a bottom wire
(2).
Connecting the spotlights Connecting the spotlights to the solar
panel
□Connect the spotlights in a series by screwing the bottom wire (2)
clockwise into the top wire (1) of the next light.
□Connect the last spotlight in the series to the solar panel (E) by
screwing the bottom wire (1) clockwise into the outlet plug on the
underside of the solar panel (2).
3 4
21
E
2
1

1
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-877-527-0313.
A B C D E
F
G
H
IJ

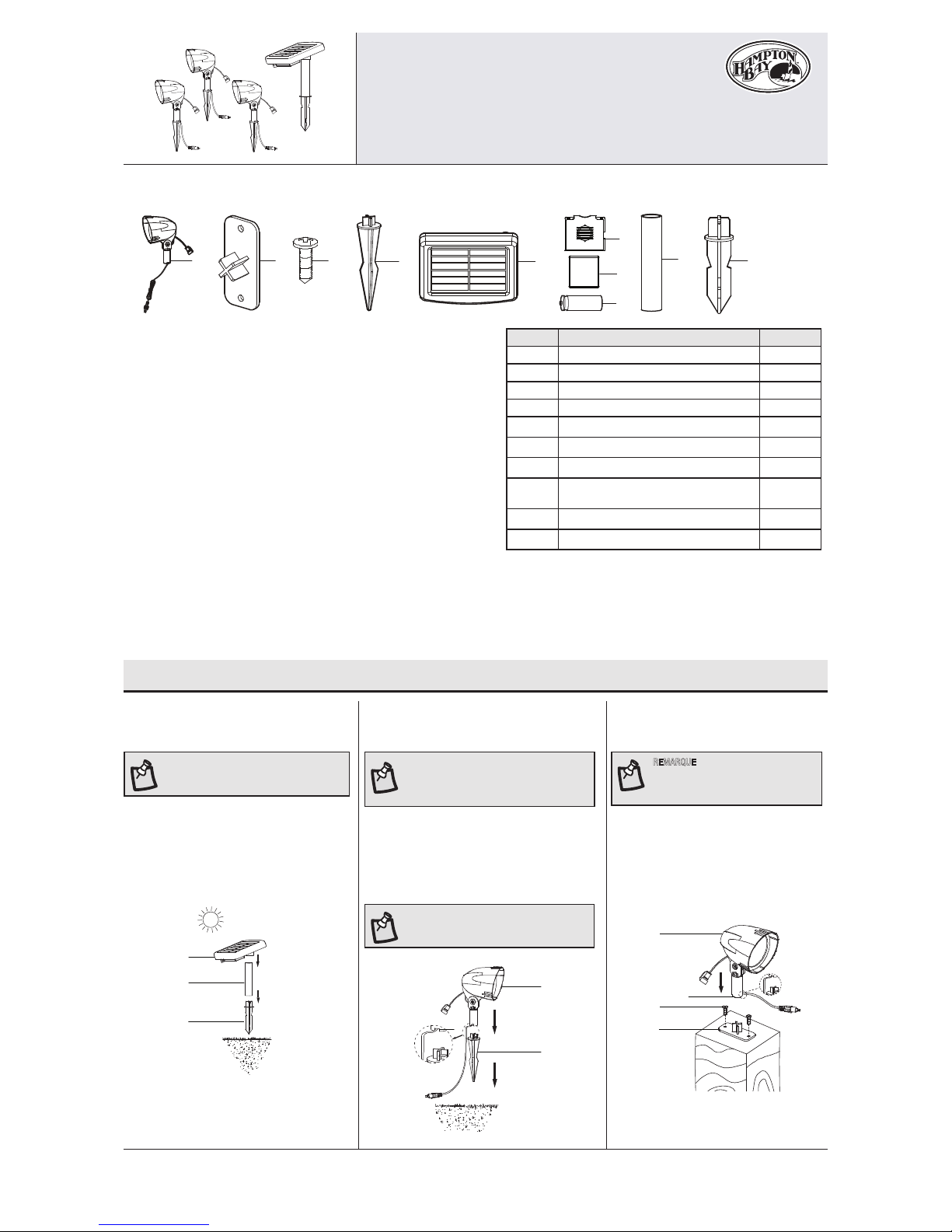

CONTENIDO DEL PAQUETE
PLANIFICAR UN ENSAMBLADO EXITOSO
Lee todas las instrucciones antes de ensamblar e instalar.
Verica que ninguna de las partes haya sufrido daños durante el envío.
Conserva el recibo y estas instrucciones como comprobante de compra.
CÓMO ELEGIR LA UBICACIÓN ADECUADA
Instala tu lámpara solar en un lugar donde la luz solar le pegue directa y
completamente. No la instales en áreas de sombra pues las baterías no se
cargarán completamente y se reducirán las horas de funcionamiento nocturno.
Asegúrate de instalar la lámpara lejos de otras fuentes de luz nocturna como
luces públicas o luces de porche. Estas fuentes de luz pueden evitar que tu
lámpara solar se encienda automáticamente.
Pieza Descripción Cantidad
A Cabezal del foco 3
B Fijadores 3
C Tornillos 6
D Estaca para foco 3
E Panel solar 1
F Cubierta de la batería 1
G Cubierta impermeable 1
HBatería recargable de Fosfato de Litio 14430,
de 450 mAh y 3,2 V (preinstalada) 3
I Poste para el panel solar 1
J Estaca para el panel solar 1
CÓMO FUNCIONA LA TECNOLOGÍA SOLAR
La luz solar tiene un panel solar que convierte la luz solar en electricidad. Durante el día, la electricidad convertida se almacena en las baterías
recargables. De noche, la lámpara solar usa la electricidad almacenada en las baterías durante el día. El tiempo de funcionamiento depende de la
ubicación geográca, las condiciones climáticas diarias y las estaciones. Para un rendimiento óptimo durante la noche, deja que las baterías se
carguen de 6 a 7 horas en la luz solar directa.
Ensamblaje e Instalación
NOTA: No uses un martillo. Si la tierra está dura,
usa agua para ablandarla o una paleta para
aojar el suelo.
NOTA: No uses un martillo. Si la tierra está dura,
usa agua para ablandarla o una paleta para
aojar el suelo.
NOTA: Asegúrate de que el cable en la parte
inferior del cabezal del foco encaje bien en la
muesca (AA) de la base del poste del foco para
evitar que el cable quede pellizcado.
Cómo instalar el panel solar
y la estaca
Cómo instalar el foco
en la tierra (Opción 1)
□Coloca el poste (I) en la parte inferior del
panel solar (E).
□Inserta la estaca para el panel solar (J)
rmemente en el poste para el panel solar (I).
□Entierra el ensamblaje completo en el piso.
□Conecta el cabezal del foco (A) rmemente
a la estaca (D).
□Entierra el ensamblaje del foco rmemente.
1 2
E
I
J
A
AA
D
Foco LED Solar con
Panel Solar Remoto
Guía de Uso y
Mantenimiento
Artículo Núm. 555-208
Modelo Núm. 79718
NOTA: Asegúrate de que el cable en la parte
inferior del cabezal del foco encaje bien en
la muesca (AA) de la base del poste del foco
para evitar que el cable quede pellizcado.
Cómo instalarlo en un poste
de madera (Opción 2)
□Instala el jador (B) en el poste usando
los tornillos incluidos (C).
□Fija el cabezal del foco (A) rmemente
al jador (B).
2
A
C
AA
B

2
Mantenimiento
Cuidado y Limpieza
Solución de problemas
Garantía
Cómo reemplazar las baterías
1
PRECAUCIÓN: Al reemplazar las baterías, usa tres (3) baterías
recargables de Fosfato de Litio 14430, de 450 mAh y 3,2 V.
IMPORTANTE: Desecha las baterías conforme con
las regulaciones locales, estatales y federales.
□Quita la cubierta de la batería (F) y luego la cubierta impermeable (G) del panel solar (E).
□Reemplaza las baterías viejas con baterías recargables nuevas de Fosfato de Litio 14430,
de 450 mAh y 3,2 V (H).
□Vuelve a colocar la cubierta impermeable (G) y luego la cubierta de la batería (F) en el panel solar (E).
□Limpia el panel solar con un paño húmedo. No uses ningún químico o producto abrasivo.
G
H
H
E
F
Problema Solución
Las luces funcionan por menos tiempo. □La batería no está debidamente cargada. Asegúrate de que la luz solar esté colocada en una zona
donde pueda recibir la cantidad máxima de luz solar directa y total todos los días.
□Las baterías han llegado al nal de su vida útil. Reemplaza las baterías viejas con baterías nuevas.
Las lámparas no encienden en la noche. □El panel solar está instalado cerca de otras fuentes de luz. Cambia la ubicación del panel solar o
elimina las otras fuentes de luz.
El fabricante garantiza que este producto no presentará defectos debidos a materiales o fabricación defectuosos, durante dos (2) años. Esta garantía es válida
sólo para el comprador original y sólo cubre productos en uso y funciones normales. Si se descubre algún defecto en este producto, la única obligación y solución
exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no sea resultado de un mal uso, abuso, accidente,
modicaciones, alteraciones, negligencia o manejo indebido. Esta garantía no cubre ningún producto instalado, congurado o usado incorrectamente sin seguir
las instrucciones adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modicaciones o
instalaciones defectuosas, o cualquier otra falla no relacionada con defectos de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto,
como por ejemplo el de la supercie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal. El fabricante no garantiza y se exime
especialmente de cualquier garantía, explícita o implícita, de la capacidad del producto de asumir una función especíca, distinta de la indicada en la garantía inclu-
ida en la presente. El fabricante se exime especícamente de cualquier obligación y no es responsable de daños o pérdida directos o indirectos, incluidos cualquier
costo de mano de obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-877-527-0313 o visita www.homedepot.com.

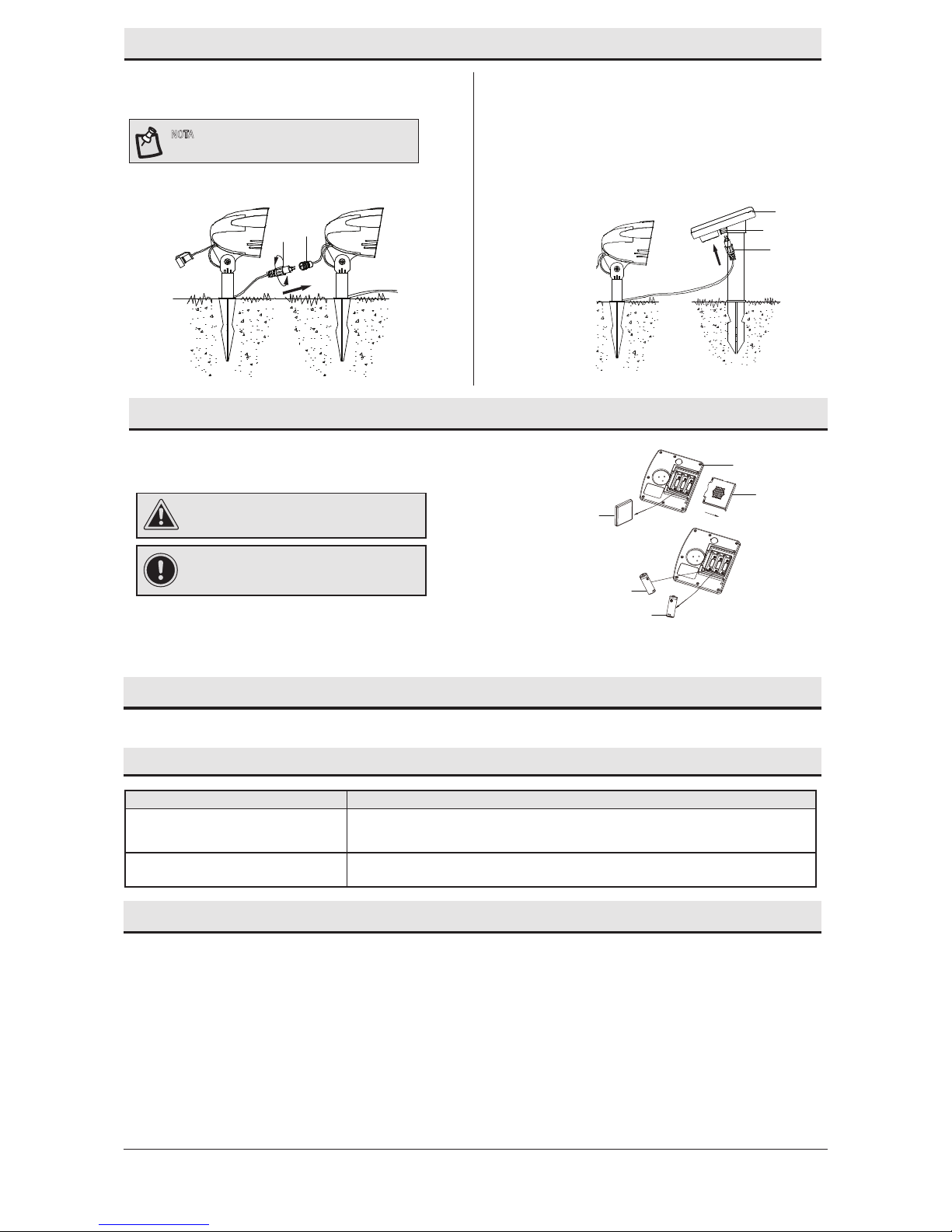

Ensamblaje e Instalación (continuación)
NOTA: Cada foco tiene un cable superior (1) y
uno inferior (2).
Cómo conectar los focos Cómo conectar los focos al panel solar
□Conecta los focos en serie enroscando el cable inferior (2) hacia la
derecha en en el cable inferior (1) de la próxima lámpara.
□Conecta el último foco de la serie al panel solar (E) enroscando
el cable inferior (1) hacia la derecha en el enchufe de salida en la
parte inferior del panel solar (2).
3 4
21
E
2
1

1
HOMEDEPOT.COM
Veuillez composer le 1877527-0313 pour une assistance supplémentaire.
A B C D E
F
G
H
IJ
CONTENU DE L'EMBALLAGE
PRÉPARATION POUR UN ASSEMBLAGE RÉUSSI
Lisez toutes les instructions avant de procéder à l’assemblage et l'installation.
Inspectez chaque pièce à la recherche de dommages qui auraient pu se produire
pendant le transport.
Conservez le reçu, ainsi que ces instructions, à titre de preuve d’achat.
CHOISIR L'EMPLACEMENT APPROPRIÉ
Installez votre luminaire solaire à un emplacement entièrement exposé à la lumière
directe du soleil. Ne l'installez pas à l’ombre, car les piles ne pourront pas se rechar-
ger complètement, ce qui réduira la durée de fonctionnement du luminaire pendant la
nuit. Veillez à ce que l’emplacement choisi soit éloigné des autres sources de lumière
nocturne, comme des lampadaires ou des lumières d’accueil. Ces sources de lumière
risquent d’empêcher le luminaire solaire de s’allumer automatiquement.
Pièce Description Quantité
A Tête de projecteur 3
B Attaches 3
C Vis 6
D Piquet de projecteur 3
E Panneau solaire 1
F Couvercle du compartiment à piles 1
G Couvercle étanche 1
HPile rechargeable
LiFePO4, 14430, 450mAh, 3,2V (pré-installée) 3
I Montant pour panneau solaire 1
J Piquet de panneau solaire 1
FONCTIONNEMENT DU LUMINAIRE SOLAIRE
Le luminaire solaire est doté d'un panneau solaire qui convertit la lumière du soleil en électricité. Pendant le jour, l’électricité convertie par le
panneau solaire est emmagasinée dans les piles rechargeables. La nuit, le luminaire solaire est alimenté par l’électricité emmagasinée pendant la
journée dans les piles. La durée de fonctionnement varie selon l’emplacement géographique, les conditions météorologiques et la saison. Pour un
rendement optimum le soir, laissez les piles se charger pendant 6 à 7 heures à la lumière solaire directe.
Assemblage et installation
REMARQUE : N'utilisez pas de marteau. Si
le sol est dur, amollissez-le avec de l'eau ou
utilisez une truelle pour ameublir la terre.
REMARQUE : N'utilisez pas de marteau. Si
le sol est dur, amollissez-le avec de l'eau ou
utilisez une truelle pour ameublir la terre.
REMARQUE : Assurez-vous que le l en bas de
la tête du projecteur tient dans l'encoche (AA)
en bas du montant de la tête du projecteur an
d'éviter de pincer le l.
Assemblage et installation du
panneau solaire et du piquet
Installation du projecteur
dans le sol (Option 1)
□Insérez le montant (I) dans le bas du
panneau solaire (E).
□Insérez le piquet du panneau solaire (J)
fermement dans le montant du
panneau solaire (I).
□Enfoncez l'assemblage dans le sol.
□Insérez la tête du projecteur (A) solidement
sur le piquet (D).
□Enfoncez l'assemblage du projecteur
fermement dans le sol.
1 2
E
I
J
A
AA
D
Projecteurs DEL solaires
avec panneau solaire distant
Guide d'utilisation
et d'entretien
Article n° 555-208
Modèle n° 79718
REMARQUE : Assurez-vous que le l en bas
de la tête du projecteur tient dans l'encoche
(AA) en bas du montant de la tête du
projecteur an d'éviter de pincer le l.
Installation sur un poteau
en bois (Option 2)
□Fixez l'attache (B) au poteau à l'aide des
vis fournies (C).
□Installez la tête du projecteur (A)
solidement sur l'attache (B).
2
A
C
AA
B

2
Entretien
Nettoyage et entretien
Dépannage
Garantie
Remplacer les piles
1
ATTENTION : Lorsque vous remplacez les piles, utilisez trois (3)
piles rechargeables LiFePO4, 14430, 450mAh, 3,2V.
IMPORTANT: Jetez les piles conformément aux
réglementations municipales, provinciales et fédérales.
□Retirez le couvercle du compartiment à piles (F) et le couvercle étanche (G) du panneau solaire (E).
□Remplacez les piles usées par des piles fraîches rechargeables LiFePO4, 14430, 450 mAh, 3,2V (H).
□Remettez le couvercle étanche (G), puis le couvercle du compartiment à piles (F) sur le panneau solaire (E).
□Nettoyez le panneau solaire avec un linge humide. N'utilisez aucun produit chimique ou abrasif.
G
H
H
E
F
Problème Solution
La durée de fonctionnement nocturne des lumi-
naires est plus courte.
□La pile n’est pas adéquatement chargée. Installez le luminaire solaire dans un endroit où il peut
recevoir un maximum de lumière solaire directe chaque jour.
□Les piles approchent de la n de leur vie utile. Remplacez les piles usées par des piles neuves.
Les luminaires ne s'allument pas le soir. □Le panneau solaire est installé trop près d'autres sources de lumière. Déplacez le panneau solaire
ou éliminez les autres sources de lumière.
Le fabricant garantit que ce produit sera exempt de tout défaut dû à des matériaux défectueux ou des vices de fabrication pendant deux (2) ans. Cette garantie ne
vise que l’acheteur original et uniquement un usage et un entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul
recours, est de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n’ait pas été endommagé par une utilisation inadéquate ou abusive,
par un accident, une modication, une altération, la négligence ou une mauvaise manipulation. Cette garantie ne s’applique pas à un produit qui est déclaré avoir
été mal installé, mal posé ou utilisé d’une façon non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui
découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d'une altération ou d’une installation incorrecte, ou à tout défaut étranger à un vice
de fabrication. Cette garantie ne s’applique pas au ni de toute partie du produit, comme la surface, ni à l’altération due aux intempéries, puisqu’il s’agit d’une usure
normale. Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un usage particulier autre que celui exprimé
aux présentes. Le fabricant réfute expressément toute responsabilité et ne peut être tenu responsable de toute perte ou de tout dommage indirect(e) ou accessoire,
y compris tous les frais de main-d’œuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1877527-0313 ou visitez le site www.homedepot.com.
Assemblage et installation (suite)
REMARQUE : Chaque projecteur a un l supérieur (1) et
un l inférieur (2).
Raccorder les projecteurs Raccorder les projecteurs au
panneau solaire
□Raccordez les projecteurs d'un groupe en vissant le l inférieur (2)
dans le sens des aiguilles d'une montre dans le l supérieur (1) du
projecteur suivant.
□Raccordez le dernier projecteur du groupe au panneau solaire (E)
en vissant le l inférieur (1) dans le sens des aiguilles d'une montre
dans la prise électrique en dessous du panneau solaire (2).
3 4
21
E
2
1
