Hamron 033-056 User manual

Bruksanvisning för spakblock
Bruksanvisning for spaktalje
Instrukcja obsługi wciągnika dźwigniowego
Operating instructions for Lever Block
033-056
SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original
02.09.2011 © Jula AB

SVENSKA
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning
•Inspektera wiren regelbundet efter skador.
•Wiren får inte dras över kanter eller runt hörn.
•Wiren får inte dras runt ett föremål för att sedan fästas med kroken runt wiren.
•Överbelasta inte wiren.
•Använd inte någon typ av förlängning för att öka hävarmseffekten. Det kommer bara att skada
spaken.
•Wiren/linan måste vara virad minst 3 varv runt trumman innan den belastas.
•Rundsling, öglebult eller liknande anordning kan användas som hjälp för att dra lasten.
•Spakblocket får inte användas för att lyfta föremål.
•Se till att inte ha några kroppsdelar nära wire/lina eller vinsch under vinschning.
•Använd inte spakblocket om wiren/linan är trasslad eller knuten eller uppvisar tecken på skada.
•Spakblockets delar kan påverkas av kemikalier, salt, och rost.
TEKNISKA DATA
Max dragkapacitet: 2000 kg
Vikt: 4 kg

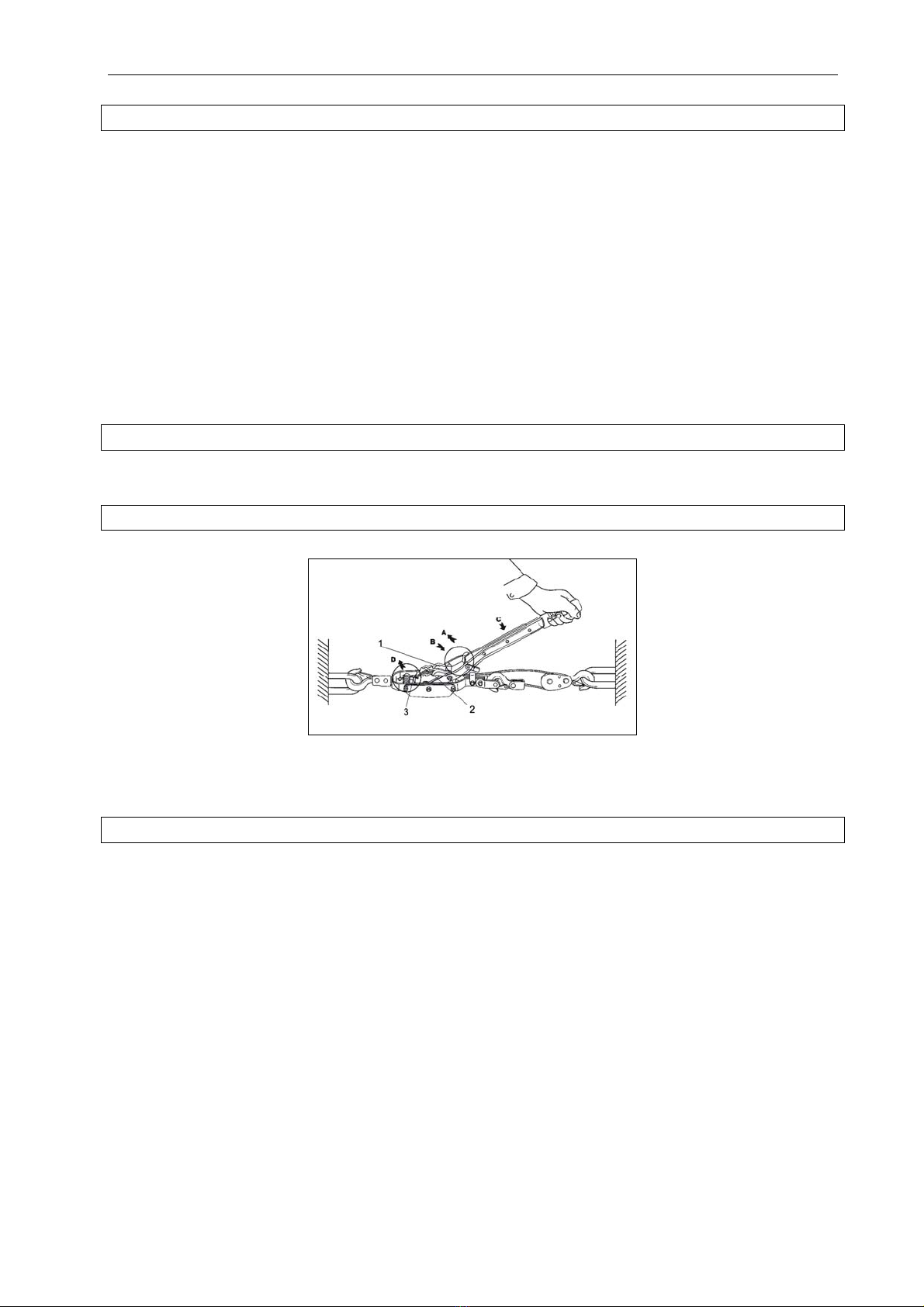

BESKRIVNING
1. Drivhake
2. Kuggdrev
3. Stopphake
HANDHAVANDE
Dra ut wiren
Kontrollera att kroken och blocket är ordentligt förankrade i ett fast föremål. Släpp på drivhaken, se A. Lyft
spaken och håll den stilla i detta i läge, se C. Släpp sedan på stopphaken, se D, samtidigt som du drar ut
wiren till önskad längd.
Dra last eller spänna wiren
Lägg an drivhaken, se B. Varje pumpning med spaken kommer att spänna wiren.
Släppa på wiren
För att släppa på wiren släpper du på drivhaken, se A. Pumpa med spaken tills stopphaken släpper på
spänningen med en kugge. Upprepa vid behov.
OBS!
Använd mjuka, stadiga rörelser för att undvika skador då du släpper på belastningen.
2

SVENSKA
3
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula Postorder AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk
•Kontroller vaieren regelmessig for skader.
•Vaieren må ikke trekkes over kanter eller runde hjørner.
•Vaieren må ikke trekkes rundt en gjenstand for deretter å festes med kroken rundt vaieren.
•Vaieren må ikke overbelastes.
•Ikke bruk noen former for forlengelse for å øke hevarmseffekten. Dette vil bare føre til skader på
spaken.
•Vaieren/linen må være surret minst 3 omdreininger rundt trommelen før den belastes.
•Rundslynger, øyebolter eller liknende innretninger kan brukes som hjelp for å trekke lasten.
•Spaktaljen må ikke brukes til å løfte gjenstander.
•Pass på at du ikke har noen kroppsdeler i nærheten av vaieren/linen eller spaktaljen under
vinsjingen.
•Ikke bruk spaktaljen hvis det er floker eller knuter på vaieren/linen, eller hvis vaieren/linen er
skadet.
•Spaktaljens deler kan påvirkes av kjemikalier, salt og rust.
TEKNISKE DATA
Maks trekkapasitet: 2000 kg
Vekt: 4 kg
BESKRIVELSE
1. Drivhake
2. Tannhjul
3. Stopphake
BRUK
Trekke ut vaieren
Kontroller at kroken og taljen er godt festet i en fast gjenstand. Slipp opp drivhaken, se A. Løft spaken og
hold den i denne posisjonen, se C. Slipp deretter opp stopphaken, se D, samtidig som du trekker ut
vaieren til ønsket lengde.
Trekke last eller stramme vaieren
Legg an drivhaken, se B. Hver pumping med spaken strammer vaieren.
Slakke på vaieren
For å slakke på vaieren slipper du opp drivhaken, se A. Pump med spaken til stopphaken slipper opp
spenningen med én tann. Gjenta ved behov.
OBS!
Bruk myke, jevne bevegelser for å unngå skader når du reduserer belastningen.


4

NORSK
5
















































Medforbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI
POLSKI
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcjęobsługi
•Regularnie sprawdzaj linkępod kątem uszkodzeń.
•Linki nie należy przeciągaćprzez kanty lub rogi.
•Linki nie należy owijaćwokółprzedmiotu i zaczepiaćo niąhakiem.
•Nie przeciążaj linki.
•Nie używaj żadnych przedłużek do zwiększania wydajności dźwigni. Uszkodzi to dźwignię.
•Linka/lina musi byćzawinięta co najmniej 3 razy wokółbębna, zanim zostanie obciążona.
•Zawiesie włókienne okrągłe, śruby oczkowe lub podobny sprzęt mogąbyćużywane jak pomoc
w przeciąganiu ładunku.
•Wciągnika nie należy używaćdo podnoszenia przedmiotów.
•Uważaj na części ciała znajdujące sięw pobliżu linki/liny i wciągnika podczas wciągania ładunku.
•Nie używaj wciągnika, jeśli linka/lina jest splątana bądźzwiązana lub wykazuje oznaki uszkodzeń.
•Części wciągnika sąwrażliwe na chemikalia, sól i rdzę.
DANE TECHNICZNE
Maks. uciąg: 2000 kg
Masa: 4 kg
OPIS
1. Hak napędowy
2. Koło zębate
3. Zaczep blokujący
OBSŁUGA
Wyciąganie linki
Sprawdź, czy hak i blokada sąporządnie zaczepione o stały przedmiot. Zwolnij hak napędowy, zobacz A
na rysunku. Podnieśdźwignięi przytrzymaj jąw tym położeniu, zobacz C. Zwolnij zaczep blokujący,
zobacz D, jednocześnie wyjmując linkęna odpowiedniądługość.
Przeciąganie ładunku lub napinanie linki
Hak napędowy sięprzesunie, zobacz B. Każdy pełen ruch dźwigniąspowoduje napięcie linki.
Zwolnienie linki
Aby zwolnićlinkę, należy poluzowaćhak napędowy, zobacz A. „Pompuj" dźwignią, ażzaczep blokujący
zsunie sięo jeden ząb. W razie potrzeby powtórz czynność.
UWAGA!
Wykonuj miękkie, pewne ruchy, aby uniknąć szkód związanych z wypuszczeniem ładunku.


6

POLSKI
7
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj siętelefonicznie
z naszym działem obsługi klienta pod numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
ENGLISH
SAFETY INSTRUCTIONS
Read these instructions carefully before use
•Inspect the wire regularly for damage.
•The wire must not be pulled over edges or around corners.
•The wire must not be pulled around an object and then secured with the hook around the wire.
•Do not overload the wire.
•Do not use any kind of extension to gain more leverage. This would only damage the lever.
•The wire/rope must be wrapped at least 3 times around the drum before any load is applied.
•A round sling, eye bolt or similar gear can be used to help pull the load.
•The lever block must not be used for lifting objects.
•Keep fingers and other parts of your body away from the wire/rope and winch during operation.
•Do not use the lever block if the wire/rope is tangled or knotted or shows any signs of damage.
•The parts of the lever block may be affected by chemicals, salt and rust.
TECHNICAL DATA
Max. pulling capacity 2000 kg
Weight 4 kg
DESCRIPTION
1. Driving pawl
2. Ratchet wheel
3. Pawl
OPERATION
Pull out the wire
Check that the hook and block are properly secured to a fixed object. Release the driving pawl (A). Lift
the lever and hold it still in this position (C). Then release the pawl (D) as you pull the wire out to the
length required.
Pulling a load or tensioning the wire
Engage the driving pawl (B). The wire becomes tighter every time the lever is pumped.
Slackening the wire
To slacken the wire, release the driving pawl (A). Pump the lever until the pawl slackens the tension by a
tooth. Repeat if necessary.
NOTE:
Use gentle, steady movements to avoid injury and/or damage when you release the load.

8

ENGLISH
9
Jula reserves the right to make changes. In the event of problems, please contact our service
department.
www.jula.com
