Hans Grohe Pressure Balance Showerpipe 04530 Series Instruction Manual

Pressure Balance
Showerpipe
04530xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - showerhead 2.0 GPM max.
Flow rate - handshower 1.85 GPM max.
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• This showerpipe is for use with shower heads
rated at 1.5 GPM (5.7 L/min) or higher.
• The showerhead is for use with an automatically
compensating valve rated at 1.5 GPM (5.7 L/min)
or lower.
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The installation dimensions shown in this
installation instruction are ideal for people of
approximately 6' (1800 mm) in height. The
dimensions can be changed if required. In
this case, the minimum ceiling height of 92¾"
(2356 mm) from the standing surface, and all
other measurements, must be changed.
• The installer must ensure that the entire area of
the wall to which the mounting plate is to be
mounted, is flat (no protruding grout joints or
tiles). He should also make sure that the wall is
strong enough to support the showerpipe.
English
• The enclosed screws and anchors are suitable
for a solid surface wall. If installing in a fiberglass
or acrylic shower unit, install header boards at
the mounting points.
• This showerpipe requires showerpipe rough
16181181(not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
This unit meets or exceeds the following:
• ASME A112.18.1 / CSA B125.1
• Listed by IAPMO for use in the US
and Canada

3
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - pomme de douche 2.0 GPM
Capacité nominale - douchette 1.85 GPM
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Ce showerpipe devrait être seulement utilisé avec
les pommes de douche évaluées à 1.5 GPM
(5.7 L/min) ou plus.
• Cette pomme de douche est à utiliser avec des
valves de compensation automatiques ayant un
débit de 1.5 GPM (5.7 L/min) ou inférieur.
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Les dimensions d‘ installation données dans
la notice de montage sont idéales pour une
personne de 6' (1800 mm) de hauteur et doivent
être ajustées selon le besoin. A ce sujet il faut tenir
compte, pour un changement de hauteur, que
la côte minimum donnée de 92¾" (2356 mm)
à partir de la base du receveur change et la
modification du montage sera à prendre en
considération.
• Lors du montage du produit par un ouvrier
qualifié, il faut faire attention à ce que la surface
de fixation soit plane sur toute son étendue
(aucun dépassement de joint ni de carrelage),
que la construction de la paroi soit adaptée à
l‘installation du produit et surtout ne présente
aucun point faible.
Français
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres constructions,
il faudra tenir compte des préconisations du
fabriquant de cheville.
• Ce dispositif requiert une pièce intérieure
16181181.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C).
Au Massachusetts, la température de sortie
maximale du robinet de douche ne doit pas
excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo - ducha cabezal 2.0 GPM
Caudal máximo - teleducha 1.85 GPM
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Este showerpipe debe ser utilizado sólo
con alcachofas de la ducha valoradas en
1.5 GPM (5.7 L/min) o más.
• Este cabezal de ducha está diseñado para uso
con válvulas de compensación automáticas
calificado a 1.5 GPM (5.7 L/min) o menos.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de
6' (1800 mm) de altura, por lo que deberán
ajustarse siempre que sea necesario. En
este sentido, es importante tener en cuenta
que, en caso de modificación de la altura de
montaje, será necesario respetar el requisito
de 92¾" (2356 mm) de altura mínima desde
la base de la ducha y observar las medidas de
conexión.
• En el momento del montaje del producto por
parte de personal especializado y cualificado
se deberá prestar una atención especial a que
la superficie de fijación en toda el área de la
fijación sea plana (sin juntas que sobresalen
ni azulejos desplazados), que la estructura de
la pared sea adecuada para un montaje del
producto y que, ante todo, no presente puntos
débiles.
Español
• Los tornillos y tacos adjuntos son sólo apropiados
para hormigón. En el caso de otras estructuras
murales se deberán considerar las indicaciones
del fabricante de tacos.
• La unidad requiere una pieza interior de válvula
16181181.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
Tools Required / Outiles Utiles / Herramientas Útiles
Ø
2 6°
2 6°
Ø
40°
Ø
Ø
Ø
37⅜"
43⅞"
2⅜"
3¼"
5½" 3⅞"
9⅛"
⅞"
5⅞"
2½"
2¼"
G½
3⅞"
4¾"
5⅛" 6"
6¼"
17 mm
24 mm
⅞"
30 mm
46 mm
¼" / 6 mm

6

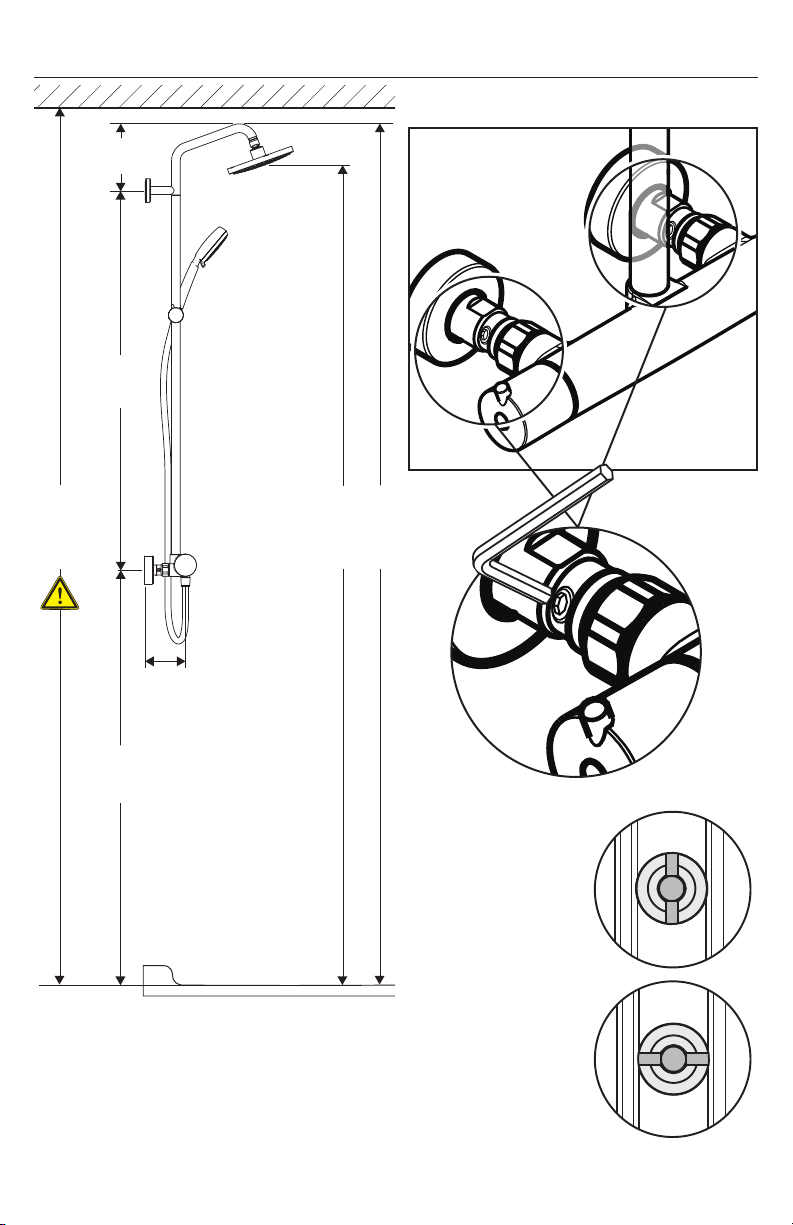

Installation Suggestion Using the Stops
37⅜"
43⁵⁄₁₆"
3⅞"
6⅝"
87⁵⁄₁₆"
min. 88⁵⁄₁₆"
82⁷⁄₁₆"
open
ouvert
abierto
closed
fermé
cerrado
4 mm

7
English Français Español
The showerpipe must be
installed with showerpipe rough
set 16181181 (not included).
To insure correct operation of
the mixing valve, the hot supply
must be on the left and the cold
supply must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts,
and plugs.
Le showerpipe doit être installé
avec l’ensemble de pièce inté-
rieure pour tuyau de douche
16181181 (non inclus).
Pour vous assurer que le
mélangeur fonctionne correcte-
ment, installez la conduite d’eau
chaude à gauche et la conduite
d’eau froide à droite.
Fermez l'eau à la valve
principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
El showerpipe debe ser insta-
lado con un juego de piezas
interiores del tubo de ducha
16181181 (no incluido).
Para que la válvula mezcla-
dora funcione correctamente,
el suministro de agua caliente
debe estar a la izquierda y el
de agua fría a la derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora,
las tuercas y los tapones.
Installation / Installation / Instalación
Confirm that the nipples are
level in all planes and are paral-
lel to each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
5⅞"
1
2
3
1 2

8
English Français Español
Mark a point on each nipple ¾"
from the surface of the finished
wall
Carefully cut the nipple at this
point.
Faites une marque sur chaque
raccord fileté à ¾ po de la
surface du mur fini.
Coupez soigneusement le rac-
cord fileté sur cette marque.
Marque un punto en cada niple
de ¾" desde la superficie de la
pared terminada.
Corte cuidadosamente el niple
en este punto.
Seal the wall around the nipples
with waterproof sealant.
Install the escutcheon mounting
plates.
Wrap the nipples with plumbers'
tape.
Scellez le mur autour des rac-
cords filetés à l'aide d'un agent
d’étanchéité.
Installez les plaques de mon-
tage pour les écussons.
Enveloppez les raccords filetés
avec du ruban de plombier.
Selle la pared alrededor de
los niples con un sellador
impermeable.
Instale las piezas de montaje
para los escudos.
Envuelva los niples con cinta de
plomero.
¾"
¾"
1
2
34
1
2
3

9
English Français Español
Install the stops.
Lightly lubricate the o-rings on
the mounting plates using white
plumbers' grease.
Install the escutcheons.
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos.
Install the filter gaskets and the
mixer.
Tighten the nuts
Installez les filtres et la
mélangeur.
Serrez les écrous.
Instale el filtro y la mezcladora.
Apriete las tuercas.
3
24 mm
1
2
5 6
30 mm

10

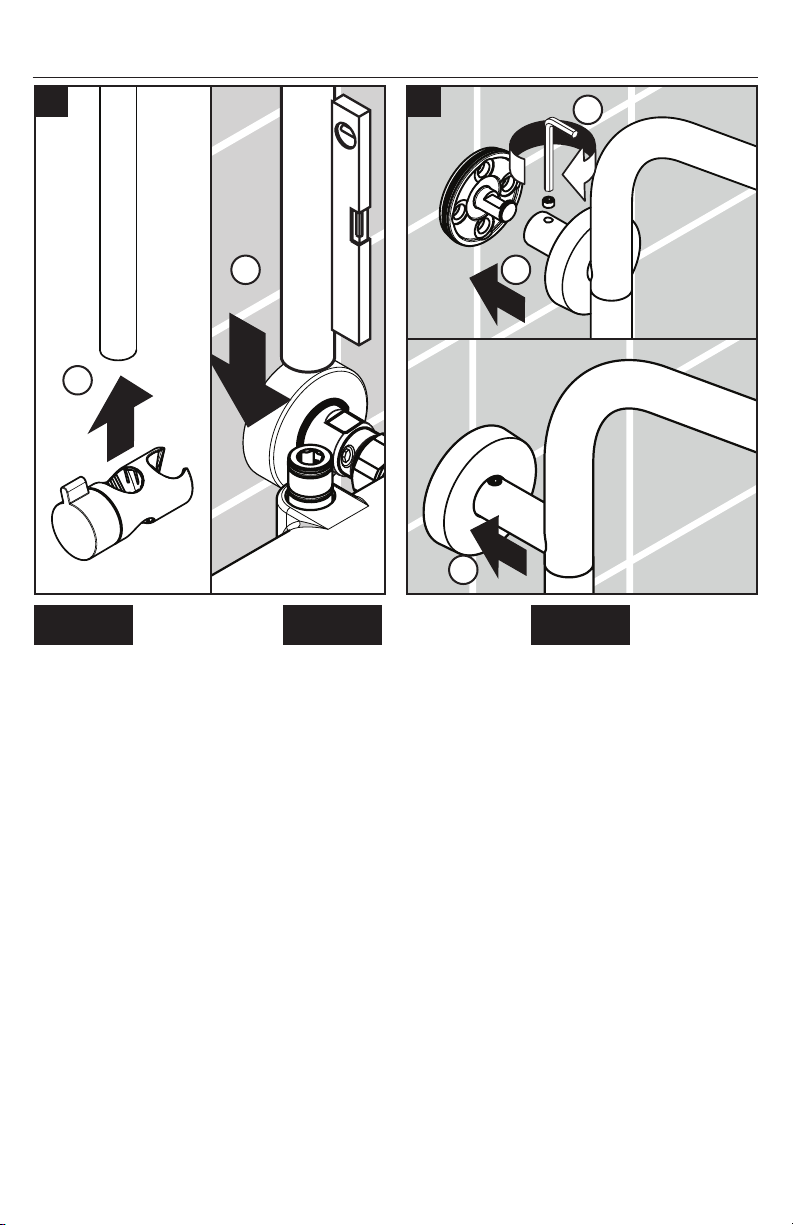

English Français Español
Lubricate the o-rings.
Install the riser on the mixer.
Loosen the screw.
Install the mounting piece on the
shower arm.
Lubricate the o-rings.
Install the shower arm on the
riser.
Lubrifiez les joints toriques.
Installez la tuyau sur le
mélangeur.
Deserrez le vis.
Installez la plaque de montage
sur le bras de douche.
Lubrifiez les joints toriques.
Installez le bras de douche sur
le tuyau.
Lubrique las juntas.
Instale el tubo sobre la mezcla-
dora termostática.
Afloje el tornillo.
Instale la pieza de montaje
sobre el brazo de ducha.
Lubrique las juntas.
Instale el brazo de ducha sobre
el tubo.
7 8
1
2
3
4
1
23 mm

11
English Français Español
Make sure that the riser is level.
Mark the positions of the screw
holes.
Remove the riser.
Veillez à ce que la tuyau soit au
niveau.
Marquez les positions des trous
de vissage.
Enlevez la tuyau.
Verifique que el tubo quede
nivelada.
Marque las posiciones de los
orificios para tornillos.
Quite el tubo.
109
1
2

12
English Français Español

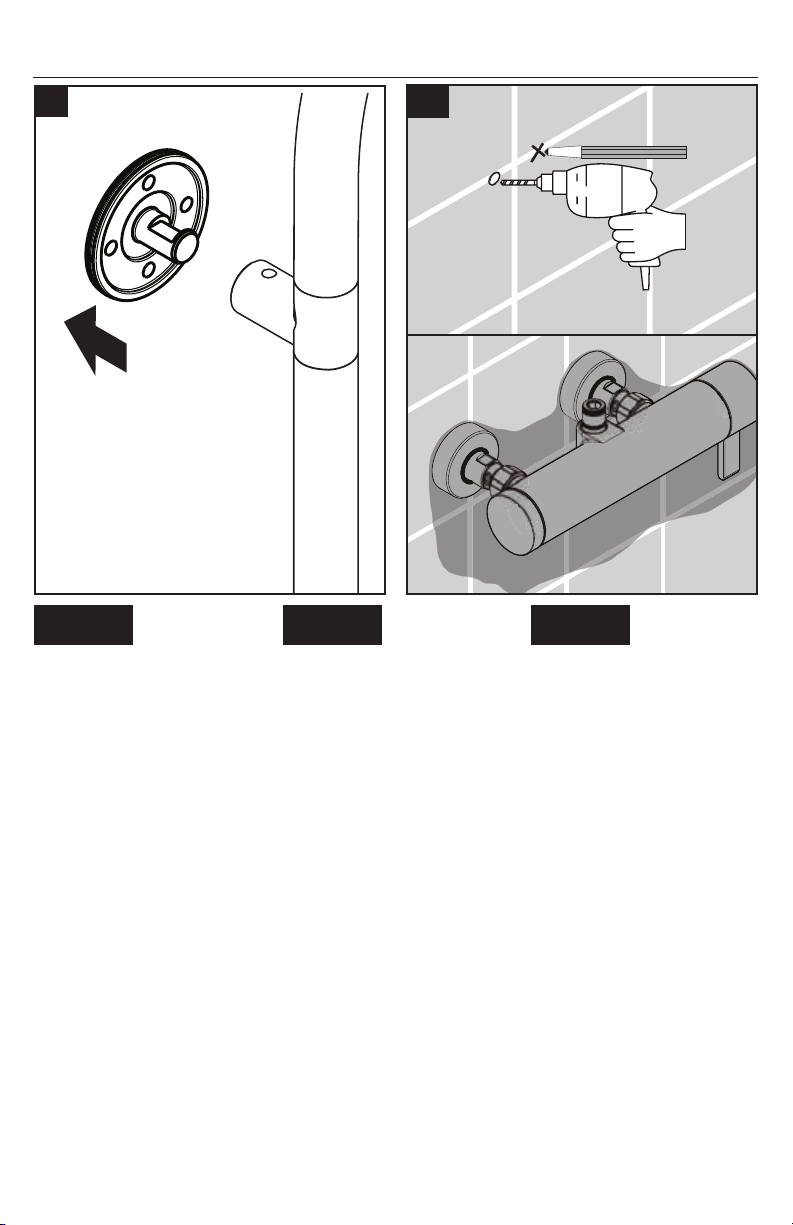

Remove the mounting piece.
Protect the mixer with a cloth.
Drill the screw holes.
Enlevez la plaque de montage.
Protégez la melangeur.
Percez les trous.
Quite la pieza de montaje.
Proteja el mezclador.
Perfore los orificios para
tornillos.
11 12

13
English Français Español
Install the anchors.
Seal the wall around the an-
chors using waterproof sealant.
Failure to seal the wall may
result in water damage.
Install the mounting piece and
the mounting piece seal.
OR
If the tile does not go all the way
up the wall, install the mounting
piece with the tile spacer.
Installez les chevilles.
Scellez le mur autour des
chevilles à l'aide d'un agent
d'étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Installez la plaque de montage.
OU
Si les carreaux ne couvrent pas
la surface jusqu’au plafond,
installez la plaque de montage
avec le disque adaptateur.
Instale los pernos de anclaje.
Selle la pared alrededor de
los pernos de anclaje con un
sellador impermeable.
Si no se sella la pared, pueden
producirse daños por acción
del agua.
Instale la pieza de montaje.
O
Si el azulejo no va hasta arriba
de la pared, instale la placa
de montaje con el disco que
coincida con el azulejo.
95239xx0
14a
13
1
2
14b

14
English Français Español
Install the handshower holder
on the riser.
Install the riser on the mixer.
Tighten the screw.
Push the escutcheon over the
mounting piece.
Installez le support de
douchette.
Installez le tuyau.
Serrez le vis.
Installez le couvercle.
Instale el soporte de teleducha.
Instale el tubo.
Apriete el tornillo.
Instale la tapa.
Instale la ducha cabezal.
1615
1
12
2
3
3 mm

15
English Français Español

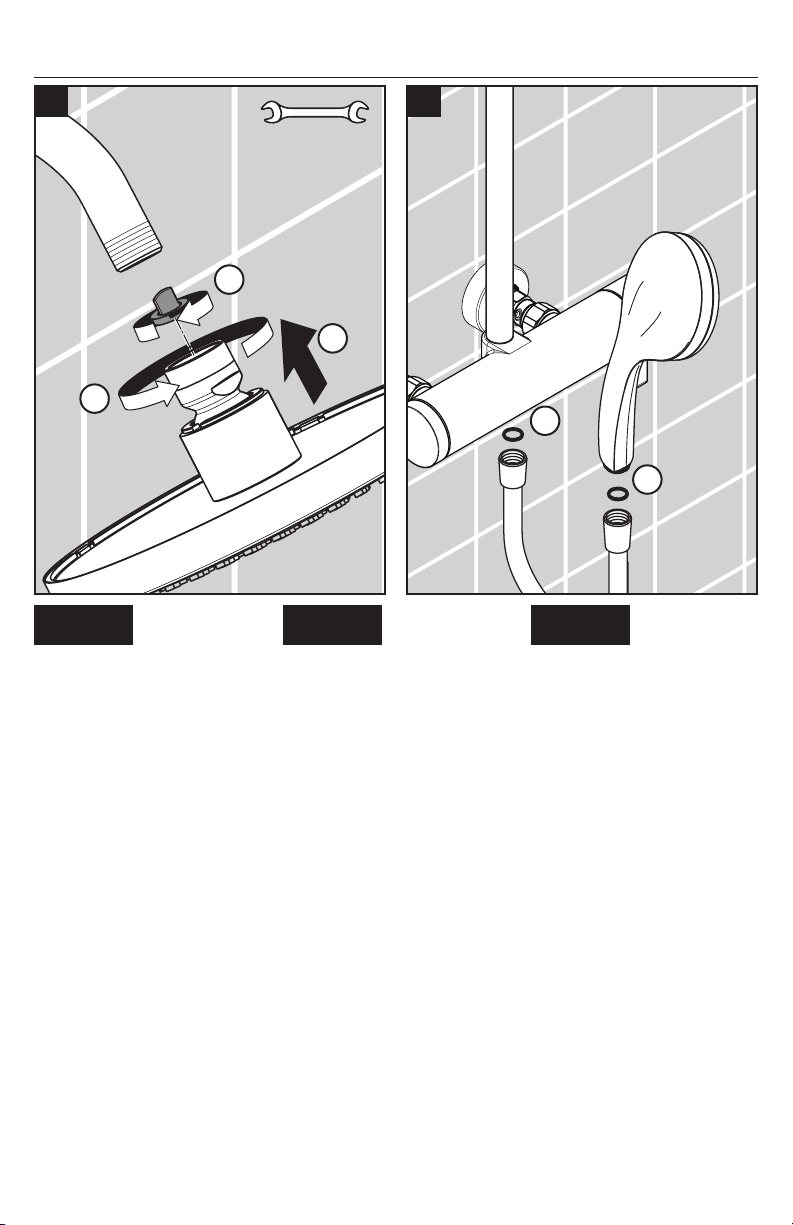

Install the showerhead.
Place the hose washer in the
short hose end connection.
Connect this end of the hose to
the mixer.
Place another hose washer in
the long hose end connection.
Install the handshower on this
end of the hose.
Rest the handshower in the
holder.
Installez le pomme de douche.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau.
Vissez cette extrémité du tuyau
à la sortie pour douchette sur
la valve.
Placez la rondelle de tuyau en
caoutchouc noir dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Coloque la arandela de la
manguera en un extremo de
esta.
Enrosque este extremo a la
salida de la ducha de mano.
Coloque la arandela de la
manguera en el otro extremo y
conéctelo a la ducha de mano.
Coloque la ducha de mano en
el soporte.
17
1
2
17 mm
18
1
2
3

16
English Français Español
Turn the handle counter-clock-
wise as far as it will go.
Measure the temperature of the
output water.
If the valve opens through hot,
reverse the cartridge. See page
17.
If the maximum high temperature
is greater than 120°F or that
permitted by local plumbing code,
adjust the rotational limit stop.
See page 18.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de
la plage.
Mettez le temperature de l'eau.
Si le robinet s’ouvre en faisant
couler l’eau chaude, voir page
17.
Si la température maximale de
l’eau est supérieure à 120 °F
(49° C) ou à la température
permise par le code de plombe-
rie local, voir page 18.
Gire el mando en dirección con-
traria a las manecillas del reloj
hasta que la manija pare.
Mida la temperatura del agua.
Si la válvula abre en caliente,
invierta el cartucho. Ver página
17.
Si la temperatura máxima de
salida es mayor a 120°F (49°
C) o la temperatura permitida
por el código de plomería local,
ver página 18.
19 20

17

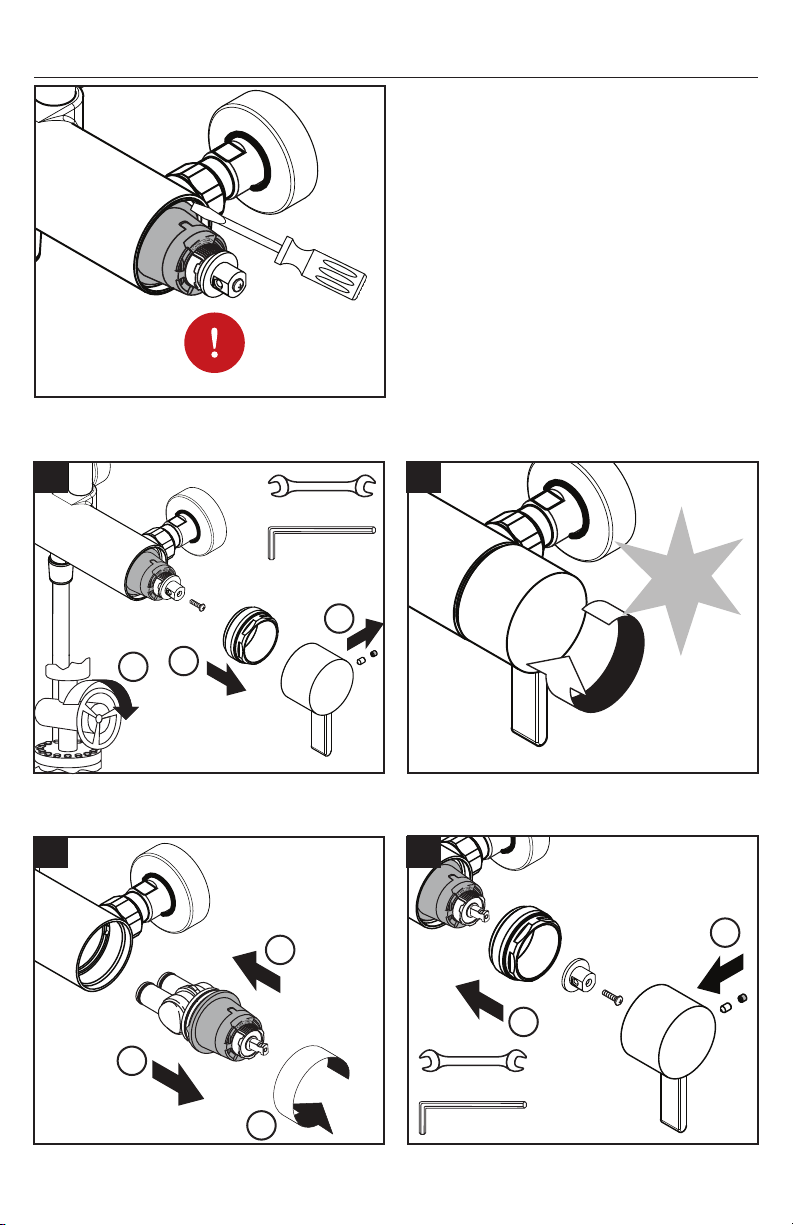

Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
 Do not attempt to pry the cartridge
from the showerpipe by using a screw-
driver as damage to the cartridge will
result.
 N’utilisez pas de tournevis comme
levier pour faire sortir la cartouche du
showerpipe. Ceci causerait des dom-
mages à la cartouche.
 No quite el cartucho del showerpipe
utilizando un destornillador. Esto hará
que el cartucho se dañe.
+ ¼
stop!
1 2
4
3
1
2
3
180°
2.5 mm
2.5 mm
46 mm
46 mm
NO!
1
2
3
1
2

18
Pull the white rotational limit stop outward.
Rotate clockwise to decrease the maximum tem-
perature. Rotate counter-clockwise to increase the
maximum temperature.
The temperature change per notch may be any-
where from 4° - 16° F, depending on local inlet
conditions. Repeat as necessary.
When finished, make sure that the rotational limit
stop is fully retracted.
Tire la parada de límite rotacional de color
blanco hacia afuera y girarla.
Al mover en dirección de las manecillas del reloj
reducirá la temperatura del agua de salida, y al
contrario aumentará la temperatura del agua de
salida.
El cambio de temperatura por cada diente (mu-
esca) puede ser de 4°F-16°F dependiendo de la
condición del agua de entrada. Si es necesario
repítalo.
Cuando haya terminado, asegúrese de que la
Parada de Límite Rotacional esté completamente
retraída a la posición sentada.
Tirez vers extérieur l’arrêt de limite de rotation et
tournez.
La température diminue dans le sens horaire et
augmente dans le sens antihoraire.
La variation de température est de 4 à 16 °F par
cran, selon la température de l’eau d’alimentation.
Refaites le réglage au besoin.
Lorsque vous avez fini, assurez-vous que l’arrêt de
limite de rotation soit complètement rétracté dans
sa position de logement.
Adjust the Rotational Limit Stop / Réglez la butée de limite de rotation / Ajuste el tope
límite rotacional
hotter
plus chaude
más calient
e
cooler
plus froid
más frío
1 2
3
1
2
1
2
2.5 mm
2.5 mm
1
2

19
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
95160xx0
95137xx0
96770xx0
28276xx3
96737000 96157xx0
12x2
15x2.5
14x2
17x1.5
28450xx1
96922000
15x2.5
04083xx0
95239xx0
95692xx0
92137000
95688000
96179000
88649000
98340xx0
98341xx0
92619xx1
95657000
97980000
88727000
88763xx1
95181000
98058000
98447000
98058000

20

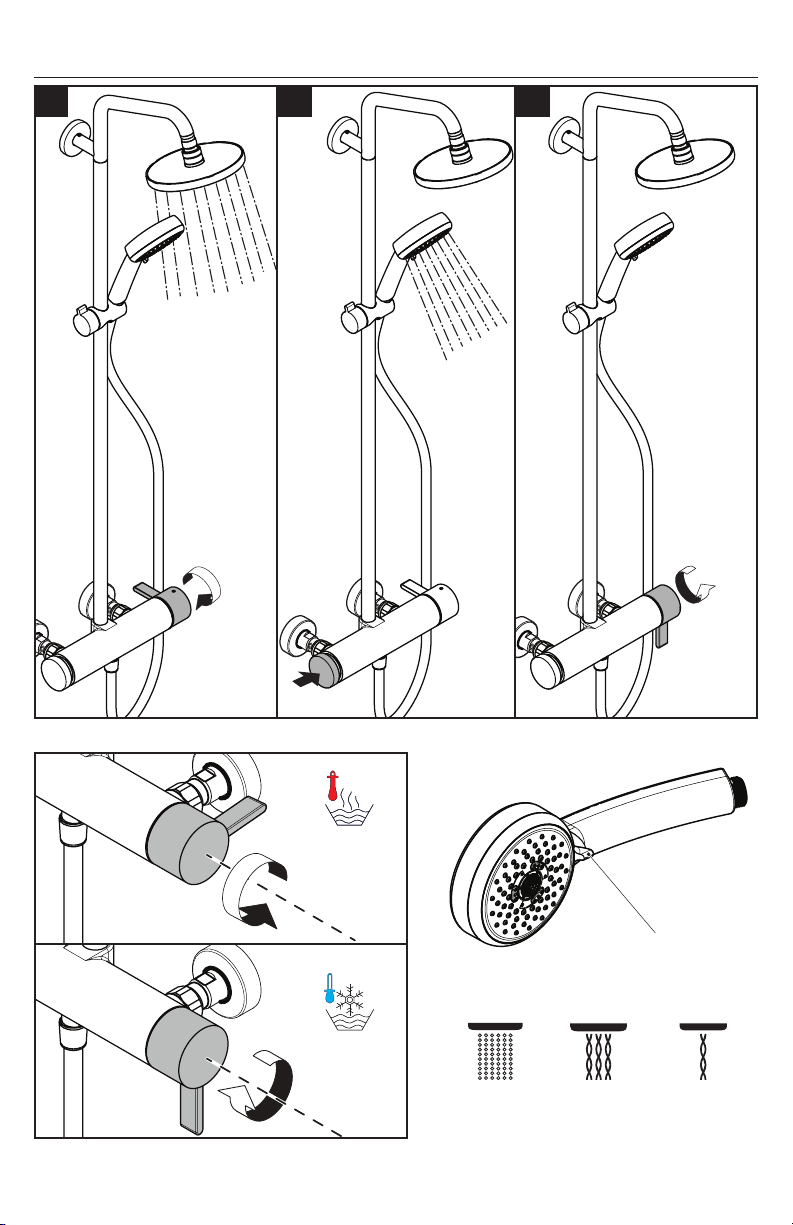

User Instructions / Instructions de service / Manejo
function lever
levier
palanca
warmer
plus chaud
más caliente
cooler
plus froid
más frío
1 2 3
