Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Der Kopfbrausearm ist nur für das Halten der
Kopfbrause ausgelegt, er darf nicht mit weiteren
Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Die in der Montageanleitung angegebenen Monta-
gemaße sind ideal für Personen von ca. 1800 mm
Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei
geänderter Montagehöhe die Mindesthöhe ändert
und die Änderung der Anschlussmaße berücksichtigt
werden müssen.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befes-
tigungsfläche im gesamten Bereich der Befestigung
plan ist (keine vorstehenden Fugen oder Fliesenver-
satz), der Wandaufbau für eine Montage des Produk-
tes geeignet ist und keine Schwachstellen aufweist.
Deutsch
Symbolerklärung
Einjustieren (siehe Seite 18)
Nach erfolgter Montage muss die Auslauf-
temperatur der Armatur überprüft und auf
die gewünschte Temperatur des Kunden
eingestellt werden. Eine Korrektur ist erfor-
derlich, wenn die an der Entnahmestelle ge-
messene Temperatur von der am Thermostat
eingestellten Temperatur abweicht.
• Der beigepackte Filtereinsatz (#97708000) muss
eingebaut werden, um den Normdurchfluss der
Handbrause zu gewährleisten und um Schmutzeinspü-
lungen aus dem Leitungsnetz zu vermeiden. Wird ein
größerer Wasserdurchfluss gewünscht, muss anstelle
des Filtereinsatzes (#97708000) die Siebdichtung
(#94246000) eingesetzt werden. Schmutzeinspülun-
gen können die Funktion beeinträchtigen und/oder zu
Beschädigungen an Funktionsteilen der Handbrause
führen, für hieraus ergebende Schäden haftet Hansg-
rohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbin-
dung mit einem Dampfbad vorgesehen!
• Im Notfall kann das Rohr zwischen Armatur und
Kopfbrause im unteren Bereich mit einer feinen Säge
gekürzt werden.Bei Problemen mit dem Durchlauf-
erhitzer oder großen Druckunterschieden muss die
beigepackte Drossel (Artikelnummer 97510000) in
den Kaltwasserzulauf eingesetzt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,2 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Kein essigsäurehaltiges Silikon verwenden!
2

Safety Function (siehe Seite 19)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Montage siehe Seite 14
Serviceteile (siehe Seite 28)

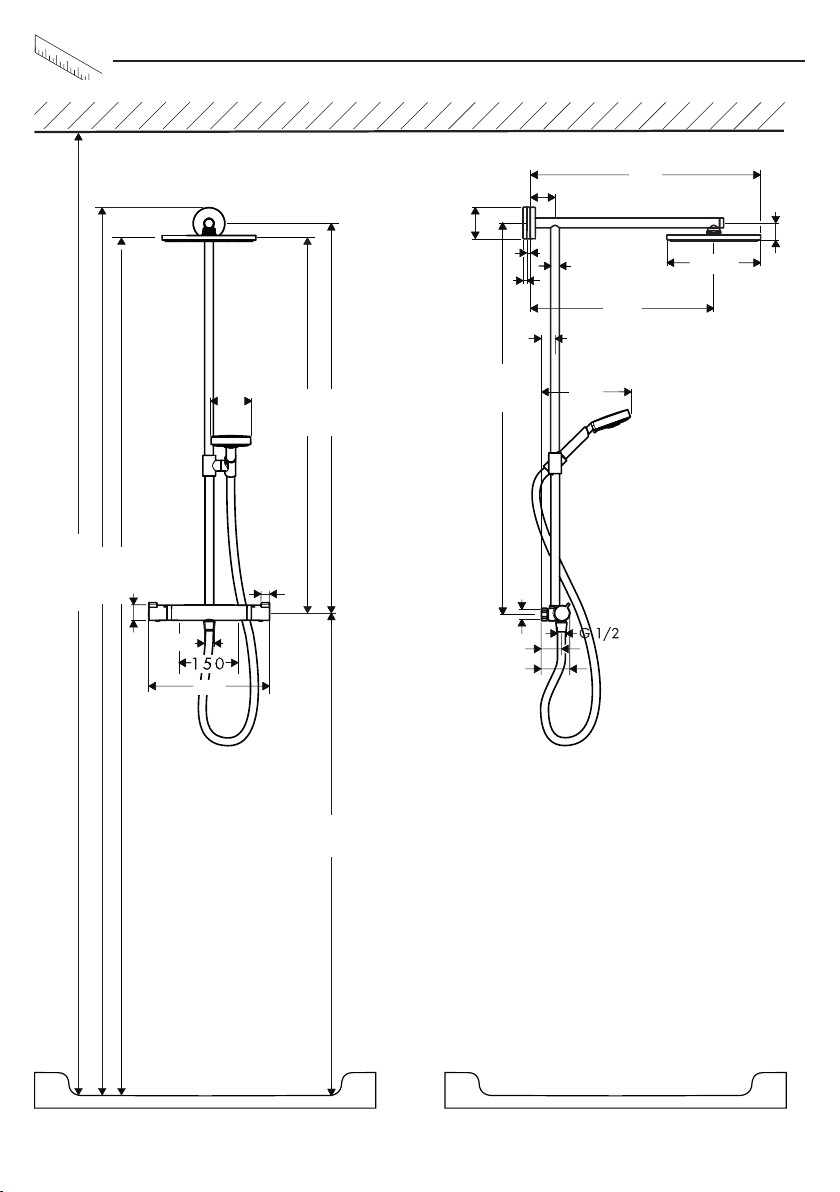

Maße (siehe Seite 20)
Durchflussdiagramm
(siehe Seite 21)
 Kopfbrause
 Handbrause
Bedienung (siehe Seite 24)
Reinigung (siehe Seite 25) und
beiliegende Broschüre
Wartung (siehe Seite 22)
• Der Thermostat ist mit Rückflussverhinde-
rern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen (DIN 1988
einmal jährlich) auf ihre Funktion geprüft
werden.
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Deutsch
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt
(#96922000)
-Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen
-Filtereinsatz der Brause verschmutzt
(#97708000)
-Filtereinsatz zwischen Brause und
Schlauch reinigen
-Siebdichtung der Brause ver-
schmutzt (#94246000)
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Durchlauferhitzer schaltet bei Thermo-
statbetrieb nicht ein
-Schmutzfangsiebe verschmutzt -Schmutzfangsieb reinigen / austau-
schen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
Fliesenausgleichsscheibe chrom
#98681000
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The arm of the shower head is intended only to hold
the shower head. Do not load it down with other
objects!
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The product may not be used as a holding handle. A
separate handle must be installed.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The installation dimensions stated in these installation
instructions are ideal for people of approximately
1800 mm in body height. The dimensions can be al-
tered if required. In this case, pay attention to the fact
that a change of installation height will also change
the minimum height, and that the altered mounting
dimensions must be taken into consideration.
• During installation of the product by qualified trained
personnel, make sure that the entire fastening surface
is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the
product and has no weak points.
• The filter insert (#97708000) must be used to ensure
the standard flow rate and to protect the hand shower
against incoming dirt by pipework. Do you want a
larger water flow rate, then you must use the filter
English
Symbol description
Adjustment (see page 18)
After the installation, the output tempera-
ture of the fitting must be tested and set
to the temperate desired by the customer.
Correction is necessary if the temperature
measured at the take off point differs from
the temperature set on the scale.
packing (#94246000) instead of the filter insert
(#97708000). Incoming dirt leads to defects or/and
can damage parts of the hand shower; such caused
faults voids all liability and guarantee claims.
• The product is not designed to be used with steam
baths!
• If required, the bottom part of the pipe between
the fixture and the shower head can be shortened
with a fine-toothed saw.In case of problems with the
continuous water heater or of greatly varying water
pressures, you must install the water limiter (comprised
in the delivery, article number 97510000) in the cold
water supply.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,2 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Connections G 1/2: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
Do not use silicone containing acetic acid!
4

Safety Function (see page 19)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Assembly see page 14
Spare parts (see page 28)
Dimensions (see page 20)
Flow diagram
(see page 21)
 overhead shower
 Hand shower
Operation (see page 24)
Cleaning (see page 25) and en-
closed brochure
Maintenance (see page 22)
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
Special accessories (order as an
extra)
English
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty (#96922000) -Clean filter in front of the mixer and
on the MTC-thermo cartridge
-filter insert shower dirty
(#97708000)
-Clean filter insert between shower
and hose
-Shower filter seal dirty
(#94246000)
-Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Instantaneous heater didn't work with
thermostat
-Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
-Flow limiter in handshower isn’t
removed
-Remove flow limiter
tile-matching-disk chrome plated
#98681000
5

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Stangen til hovedbruseren er kun beregnet til at
holde hovedbruseren. Den må ikke belastes med
andre genstande!
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Målene i monteringsanvisningen er ideal til personer
med en størrelse på 1800 mm og skal i givet fald
tilpasses. Herved skal der tages hensyn til, at den
mindste højde i tilfælde af en ændret monteringshøjde
ændres og at der skal tages hensyn til de ændrede
tilslutningsmål.
• Ved montering af produktet igennem kvalificerede
fagfolk skal der holdes øje med, at fastgørelsesover-
fladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at
væggene er velegnet til monteringen af produktet og
ikke har svare områder.
• Den vedlagte filterindsats (#97708000) skal monte-
res for at sikre en normal vandgennemstrømning og
for at forhindre at der kommer smuds i håndbruseren
fra rørsystemet. Ønskes en større vandgennemstrøm-
Dansk

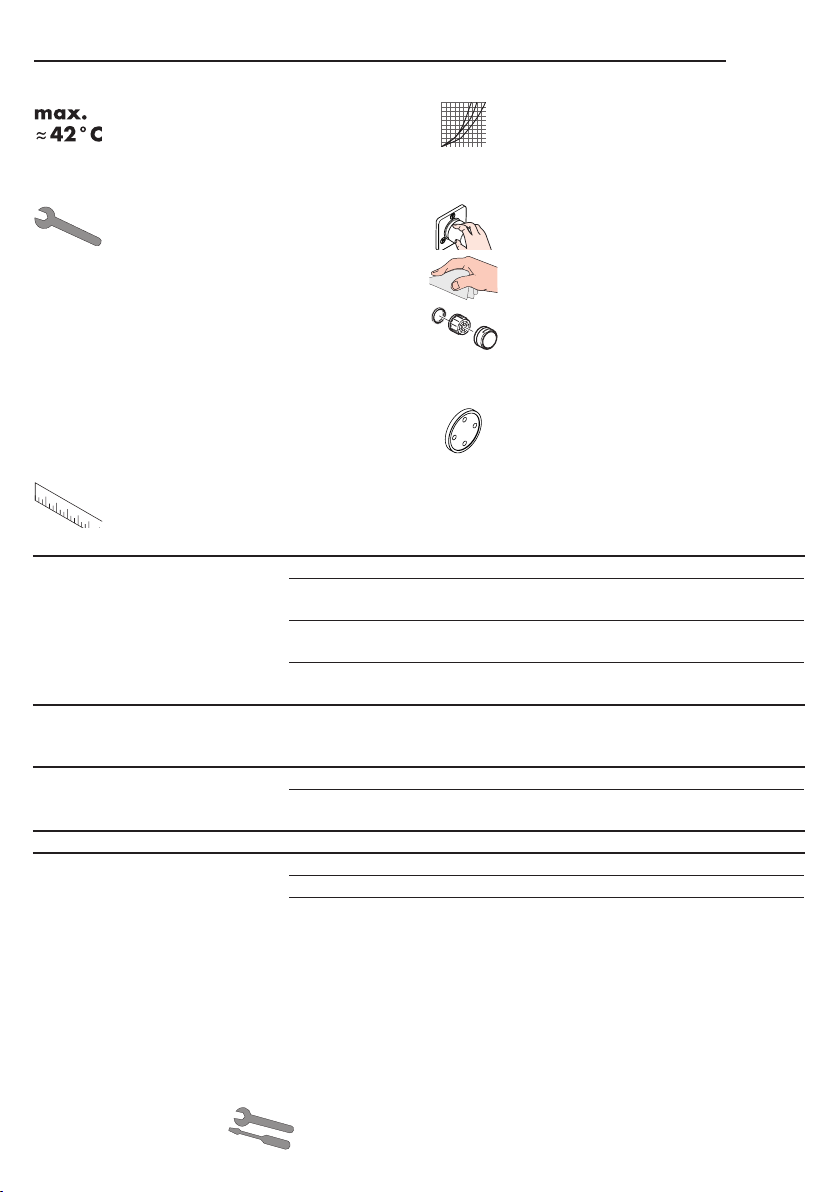

Symbolbeskrivelse
Justering (se s. 18)
Efter afsluttet montering, skal afløbsarmaturet
kontrolleres og indstilles til kundens ønskede
temperatur. En justering er nødvendig, hvis
udløbstemperaturen og den angivne tempe-
ratur ikke stemmer overens.
ning skal filterindsatsen (#97708000) erstattes med
en smudsfangsi (#94246000). Snavs der er kommet
ind i håndbruseren kan skade funktionsdelene i
håndbruseren, og Hansgrohes garanti gælder ikke for
skader der er opstået på denne måde.
• Dette produkt er ikke beregnet til anvendelse i forbin-
delse med et dampbad!
• I et nødstilfælde kan røret mellem armaturet og hoved-
bruseren afkortes med en fin sav.Ved problemer med
gennemstrømningsvandvarmer eller for store trykfor-
skelle, skal der monteres den vedlagte vandbegrænser
i koldt vandstilgangen (art.nr. 97510000).
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,2 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Der må ikke benyttes eddikesyreholdig
silikone!
6

Safety Function (se s. 19)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
Montering se s. 14
Reservedele (se s. 28)
Målene (se s. 20)
Gennemstrømningsdiagram
(se s. 21)
 Hovedbruser
 Håndbruser
Brugsanvisning (se s. 24)
Rengøring (se s. 25) og vedlagt
brochure
Service (se s. 22)
• Termostaten er forsynet med kontraventil
. Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
• For at sikre optimal funktion af termo-
staten, bør termostaten fra tid til anden
motioneres (stilles skiftevis helt varm og
helt kold).
Specialtilbehør (ikke med i leve-
ringsomfang)
Dansk
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset
(#96922000)
-Rengør smudsfangsi foran termsota-
ten og på termostatelementet
-Filterindsats bruser er snavset
(#97708000)
-Rengør sien filterindsats bruser og
slange
-Sien mellem bruser og slange er
snavset (#94246000)
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tempe-
ratur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Vandvarmeren går ikke i gang ved
aktivering af termostat
-Smudsfangsien er snavset -Rengør / udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
-Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
Afstandsskive Krom #98681000
7

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Pääsuihkun varsi on tarkoitettu vain kannattamaan
pääsuihkua. Sitä ei saa kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Asennusohjeessa annetut asennusmitat sopivat n. 180
cm:n pituiselle henkilölle, ja niitä on tarvittaessa muu-
tettava. Tässä on otettava huomioon, että asennuskor-
keuden muuttuessa muuttuu myös vähimmäiskorkeus,
ja muutos on otettava huomioon liitäntöjen mitoissa.
• Pätevän ammattihenkilöstön asentaessa tuotetta on
otettava huomioon, että kiinnityspinnan on oltava koko
kiinnitysalueelta tasainen (ei korkeita saumoja tai laat-
tojen yhtymäkohtia), seinän rakenne soveltuu tuotteen
asennukseen eikä siinä ole heikkoja kohtia.
• Käsisuihkun mukana toimitettu suodatinpatruuna
(#97708000) on asennettava paikalleen, jotta
käsisuihkun normaalivirtaus olisi taattuna ja, jotta lian
huuhtoutuminen vesijohtoverkostosta käsisuihkuun
estyy. Jos halutaan suurempaa vesimäärää, suoda-
tinpatruunan (#97708000) tilalle voidaan asentaa
sihtitiiviste (#94246000). Huuhtoutuvat likahiukkaset
Suomi
Merkin kuvaus
Säätö (katso sivu 18)
Asennuksen jälkeen on tarkastettava hanan
ulosvirtauslämpötila ja säädettävä asiak-
kaan toivomaan lämpötilaan. Korjaus on
tarpeen, jos käyttöpisteessä mitattu veden
lämpötila eroaa termostaattiin säädetystä
lämpötilasta.
voivat häiritä suihkun toimintaa tai vahingoittaa
toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista
vahingoista.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyry-
kylvyn kanssa!
• Tarvittaessa putken voi lyhentää hienolla sahalla ha-
nan ja pääsuihkun välillä alaosasta.Jos läpivirtauskuu-
mentimet tai suuret paine-erot aiheuttavat ongelmia,
kylmän veden syöttöön on asennettava pakkauksessa
oleva kuristin (tuotenumero 97510000).
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,2 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Älä käytä etikkahappopitoista silikonia!
8

Safety Function (katso sivu 19)
Safety Function:ista johtuen haluttu maksi-
milämpötila voidaan esiasettaa, esimerkiksi
maks. 42º C.
Asennus katso sivu 14
Varaosat (katso sivu 28)
Mitat (katso sivu 20)
Virtausdiagrammi
(katso sivu 21)
 Pääsuihku
 Käsisuihku
Käyttö (katso sivu 24)
Puhdistus (katso sivu 25) ja oheinen
esite
Huolto (katso sivu 22)
• Termostaatti on varustettu vastaventtiileillä.
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaami-
seksi, säädä säätöyksikkö ajoittain täysin
kylmälle ja täysin kuumalle.
Erityisvaruste (ei kuulu toimituk-
seen)
Suomi
Häiriö Syy Toimenpide
Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine
-Likasihdit likaantuneet
(#96922000)
-Puhdista termostaatin ja säätöyksi-
kön likasihdit
-Käsisuihkun suodatinelementti li-
kaantunut (#97708000)
-Puhdistus suodatinelementti välillä
suihku ja letku.
-Käsisuihkun sihtitiiviste likaantunut
(#94246000)
-Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Ristiinvirtaus, hanan ollessa kiinni
lämmin vesi pääsee virtaamaan
kylmänveden putkeen tai päinvastoin.
-Suuntaisventtiili likaantunut / vial-
linen
-Puhdista suuntaisventtiili, vaihda
tarvittaessa
Veden ulostulolämpötila ei vastaa
säädettyä lämpötilaa
-Termostaattia ei ole säädetty -Säädä termostaatti
-Lämminveden lämpötila liian alhai-
nen
-Kohota lämminveden lämpötila ar-
voon välillä 42ºC ja 65ºC
Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeu-
tunut
-Vaihda lämpötilan säätöyksikkö
Läpimenokuumennin ei kytkeydy
päälle termostaattikäytössä
-Likasihdit likaantuneet -Puhdista / vaihda likasihti
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
Laatansovituslevy kromi #98681000
9

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Armen som håller huvudduschen är bara konstru-
erad för detta; den får inte belastas med andra
föremål!
Barn samt vuxna med fysiska, psykiska eller sen-
soriska funktionshinder får inte använda produkten
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Produkten får bara användas till kroppshygien med
bad och dusch.
Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• De monteringsmått som anges i monteringsanvisning-
en passar 1,80 m långa personer och måste eventuellt
anpassas. Det är då viktigt att tänka på att den minsta
höjden ändras när monteringshöjden blir en annan
och att hänsyn måste tas till de ändrade anslutnings-
måtten.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att fästytan är plan över hela fastsättnings-
området (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en monte-
ring av produkten och inte har några svaga punkter.
• Filterinsatsen (#97708000) som följer med måste
monteras om normalflödet hos handduschen ska vara
garanterat och för att undvika att smuts spolas in från
ledningsnätet. Önskas kraftigare vattenflöde måste
silpackningen (#94246000) användas istället för
filterinsatsen (#97708000). Smuts som spolas in kan
Svenska
Symbolförklaring
Inställning av maxtemperatur
(se sidan 18)
Efter monteringen måste blandarens ut-
temperatur kontrolleras och ställas in på den
temperatur som kunden vill ha. En korrige-
ring krävs när den uppmätta temperaturen
vid tappstället avviker från den temperatur
som är inställd på termostaten.
påverka funktionerna och/eller leda till skador på
funktionsdelar i handduschen. Hansgrohe frånsäger
sig allt ansvar för skador som kan härledas till detta.
• Produkten är inte avsedd att användas tillsammans
med ett ångbad!
• Om det behövs kan röret mellan blandare och huvud-
dusch kortas i den nedre delen med en fintandad såg.
Vid problem med varmvattenberedaren eller stora
tryckskillnader måste den medföljande strypventilen
(artikelnummer 97510000) monteras i kallvatteninflö-
det.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,2 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Anslutningar G 1/2: kallt höger – varmt vänster
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Använd inte silikon som innehåller ättiksyra!
10

Safety Function (se sidan 19)
Med hjälp av Safety Function kan du ställa in
den önskade maximaltemperaturen till exempel-
vis 42ºC och så förhindra skållningsrisk för barn.
Montering se sidan 14
Reservdelar (se sidan 28)
Måtten (se sidan 20)
Flödesschema
(se sidan 21)
 Huvuddusch
 Handdusch
Hantering (se sidan 24)
Rengöring (se sidan 25) och med-
följande broschyr
Skötsel (se sidan 22)
• Termostaten är utrustad med backventiler.
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regio-
nala bestämmelser (DIN 1988 en gång
per år) i enlighet med DIN EN 1717.
• För att garantera att termostaten ej kalkar
igen, ska den regelbundet, en gång per
vecka, konditioneras. Det sker genom
att man några gånger snabbt slås om
temperaturen från hett till kallt och tillbaka.
Specialtillbehör (medföljer ej
leveransen)
Svenska
Störning Orsak Åtgärd
För lite vatten -Vattentrycket är för lågt -Kontrollera ledningstryck
-Smutsfiltren är igensmutsade
(#96922000)
-Rengör smutsfiltren vid inloppen och
på termosensorn
-Filterinsats i duschen smutsigt
(#97708000)
-Rengör filterinsats mellan slangen
och dusch
-Silfiltret i duschen smutsigt
(#94246000)
-Rengör silfiltret mellan slangen och
termostaten
Korsflöde – varmt vatten pressas vid
avstängd ermostat in i kallvatten- in-
loppet, och vice versa
-Backventil är igensmutsad eller otät -Rengör backventil, byt ut om nöd-
vändigt
Den faktiska vatten- temperaturen
stämmer Inte överens med den
Inställda
-Termostaten ställdes inte in -Justera termostaten
-Varmvattentemperaturen är för låg -Höj varmvattentemperaturen til mel-
lan 42ºC och 65ºC
Temperaturen kan ej ställas in -Termosensorn är igenkalkad -Byt termosensorn
Varmvattenberedare slår ej på vid
användning av termostaten
-Smutsfiltren är igensmutsade -Rengör / byt ut smutsfilter
-Backventil är defekt -Byt backventil
-Vattenbegränsare i handduschen
har ej tagits bort
-Ta bort vattenbegränsaren
Kakelutjämningsbricka krom #98681000
11

Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Armen til hodedusjen er kun laget for å holde
hodedusjen. Den må ikke belastes med andre
gjenstander!
Barn og voksne med fysiske og psykiske og/eller
sensoriske handicap skal ikke bruke dusjsystemet
uten oppsyn. Personer som er påvirket av alkohol
eller narkotika skal ikke bruke dusjsystemet.
Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
Dusjsystemet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Produktet skal ikke brukes som holdegrep. Det skal
monteres en separat holdegrep.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Monteringsmål i monteringsveiledningen er beregnet
for personer som er omtrent 1800 mm høye, målene
skal eventuell tilpasses om nødvendig. Her skal man
passe på at ved endrede monteringsmålene blir min-
stehøyden endret, og det må tas hensyn til de endrede
tilkoblingsmålene.
• Under monteringen av produktet gjort av kvalifisert
fagpersonal, skal man påse at monteringsoverflaten
på hele festeområdet er plant (ingen utstikkende fuger
eller flisekanter), at veggoppbyggingen egner seg for
produktmontasjen og ikke viser svake punkter.
• Det medleverte filter-elementet (#97708000) skal
bygges inn, for å garantere hånddusjens standard-
gjennomstrømning og for å forhindre at smuss
spyles inn fra ledningsnettet. Ønsker man en større
vanngjennomstrømning skal det monteres en sil-
pakning (#94246000) isteden for filterelementet
Norsk
Symbolbeskrivelse
Justering (se side 18)
Etter ferdig montering skal aramturens
utløpstemperatur sjekkes og innstilles til den
temperaturen som kunden ønsker. Det er
nødvendig med en korrektur når temperatu-
ren som måles ved uttaksstedet fraviker fra
temperaturen som er innstilt på termostaten.
(#97708000). Innspyling av smuss kan påvirke
funksjonen negativt og/eller medføre skader på hånd-
dusjens funksjonsdeler. Hansgrohe påtar seg inget
ansvar for skader som resulteres av dette.
• Produktet er ikke påtenkt for bruk sammen med et
dampbad!
• I en nødsituasjon kan røret kortes ned i området
nedenfor, mellom armaturen og hodedusjen ved hjelp
av en fin sag.Når det oppstår problemer med gjen-
nomstrømningsvannvarmer eller ved store trykkdiffe-
ranser skal den medfølgende drossel (artikkelnummer
97510000) monteres i kaldtvannsforsyningen .
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,2 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Tilkoblinger G 1/2 kaldt høyre - varm venstre
Termisk desinfisering: maks. 70°C / 4 min
Egensikker mot tilbakeflyt
Produktet er utelukkende designet for drikkevann!
Ikke bruk silikon som inneholder eddiksyre!
12

Safety Function (se side 19)
Takket være egenskapen "Safety Function"
kan det forhåndsinnstilles en ønsket maks.
termperatur, f.eks. 42 ºC.
Montasje se side 14
Servicedeler (se side 28)
Mål (se side 20)
Gjennomstrømningsdiagram
(se side 21)
 Hodedusj
 Hånddusj
Betjening (se side 24)
Rengjøring (se side 25) og vedlagt
brosjyre
Vedlikehold (se side 22)
• Termostaten er utstyrt med returløps-
sperre. Funksjonen til returløpssperren
skal iht. DIN EN 1717 og i samsvar med
de nasjonale og lokale forskrifter sjekkes
regelmessig (DIN 1988 en gang i året).
• For å holde regulerings-enheten bevege-
lig, skal termostaten stilles fra tid til annen
på helt varmt og helt kaldt.
Ekstratilbehør (ikke med i leveran-
sen)
Norsk
Feil Årsak Feilrettelse
Lite vann -Forsyningstrykk er ikke tilstrekkelig -Ledningstrykk sjekkes
-Smussfangersil skitten
(#96922000)
-Smussfangersil før termostaten og
på reguleringsenheten rengjøres
-Dusjens filterinnsats er skitten
(#97708000)
-rengjøring filterinnsats mellom dusj
og slangen
-Dusjens silpakning er skitten
(#94246000)
-Silpakning mellom dusj og slangen
rengjøres
Krysstrømning, varmt vann presses
ved lukket armatur inn i kaldtvanns-
ledning eller omvendt
-Returløpstopper skitten / defekt -Returløpstopper rengjøres, byttes
hvis nødvendig
Utløpstemperatur samsvarer ikke med
innstilt temperatur
-Termostat ble ikke justert -Termostat justeres
-For lav varmtvannstemperatur -Varmtvannstemperatur økes til mel-
lom 42 ºC og 65 ºC
Temperaturregulering er ikke mulig -reguleringsenhet forkalket -reguleringsenhet byttes
gjennomstrømningsvannvarmer innko-
bler ikke under termostatdrift
-Smussfangersil skitten -Smussfangersil rengjøres / byttes
-Returløpstopper sitter fast -Returløpstopper byttes
-Drossel til hånddusjen ikke fjernet -Drossel fjernes fra hånddusjen
Utligningsskive for fliser krom #98681000
13

14
Montage
Silicone
1 2
34 mm
3a
3b
98681000
max.
39 mm
max.
5 mm
2.
1.
2.
1.

15
Montage
1230
4 5
6
2.
1.
SW 30 mm
17 Nm
7
8

16
Montage
9
1311
10
50 mm
Ø6 mm
SW 8 mm
Silicone
Silicone
SW 8 mm
98681000
2.
3.
1.
2.
1.
3.
2.
1.
13
2.
1.

17
Montage
SW 3 mm
6 Nm
12 13
1.
2.
3.
4.
SW 8 mm
14
97708000
94246000
15

18
Justierung Justierung
1
4
2
3

19
Safety FunctionSafety Function
z. B. 42° C
for example 42° C
43
1 2
5 6
2.
1.
!
SW 3mm
1 Nm
1.
2.
SW 3mm

20
1230
2370 2290
1100
min. 2420
1190
105
20
Ø 38
G 1/2
305
41
1230
53
80
Ø 22
307
465
Ø 240
585
Ø 80
7
7
65
40
G 3/4
Maße Maße
