Montreux
16510XXX
Montreux
16803XXX

6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart®
(Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Luftsprudler entspricht nicht der DIN EN 246
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Deutsch
Bedienung (siehe Seite 36)
XXX = Farbcodierung
000 chrom
820 brushed nickel
830 polished nickel
Montage siehe Seite 31
Durchflussdiagramm (siehe Seite
34)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 34)
Sonderzubehör
Montageschlüssel (58085000) nicht im
Lieferumfang enthalten
Installationskitt nicht im Lieferumfang
enthalten
Kein essigsäurehaltiges Silikon verwenden!

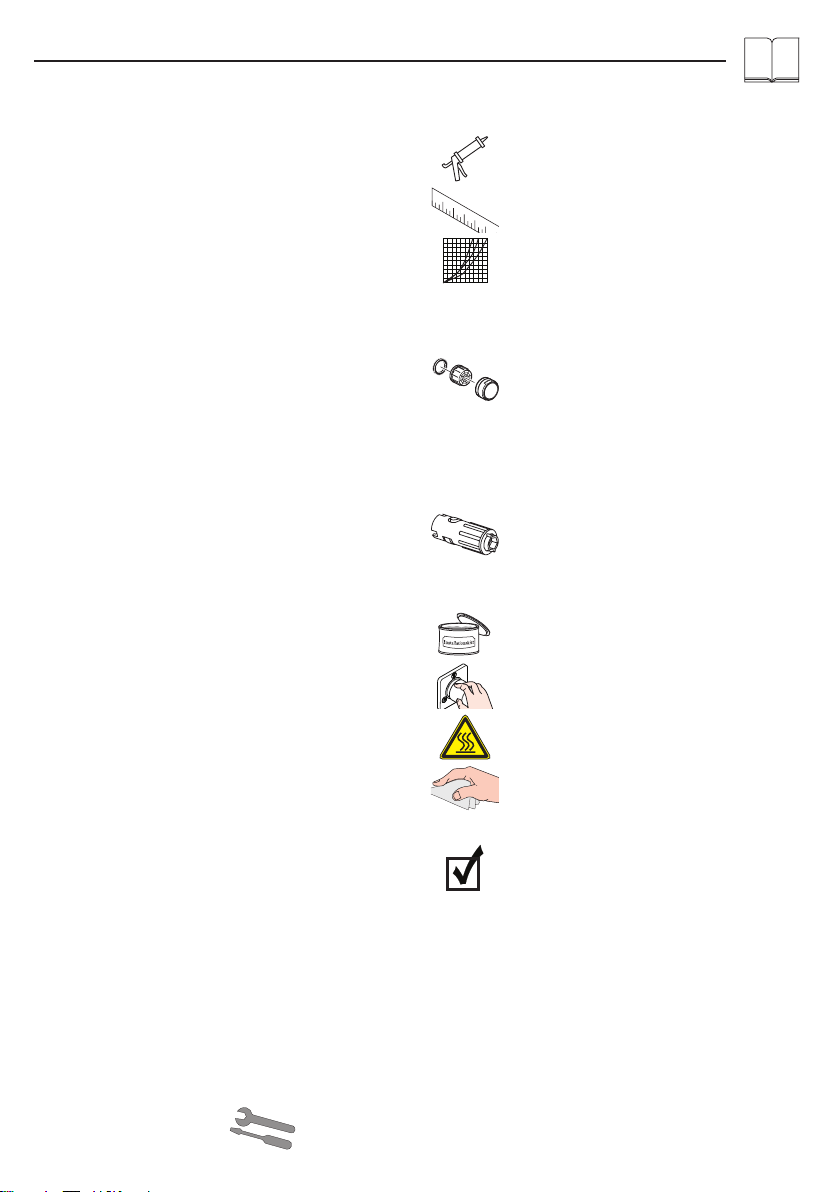

Symbolerklärung
Serviceteile (siehe Seite 35)
Reinigung
Reinigung siehe beiliegende Broschüre.
Warnung vor heißer Oberfläche!
Prüfzeichen (siehe Seite 36)
2

6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eaz, ou bien si
le débit d‘eau doit être plus important, il est possible
d‘enlever l‘EcoSmart® (limiteur de débit) se trouvant
derrière l‘aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Le aérateur ne correspond pas à la norme EN 246.
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Français
Instructions de service (voir page
36)
XXX = Couleurs
000 chromé
820 brushed nickel
830 polished nickel
Montage voir page 31
Diagramme du débit (voir page
34)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 34)
Accessoires en option
clé de montage (58085000) ne fait pas
partie de la fourniture
Mastic d‘installation ne fait pas partie de la
fourniture
Ne pas utiliser de silicone contenant de
l‘acide acétique!

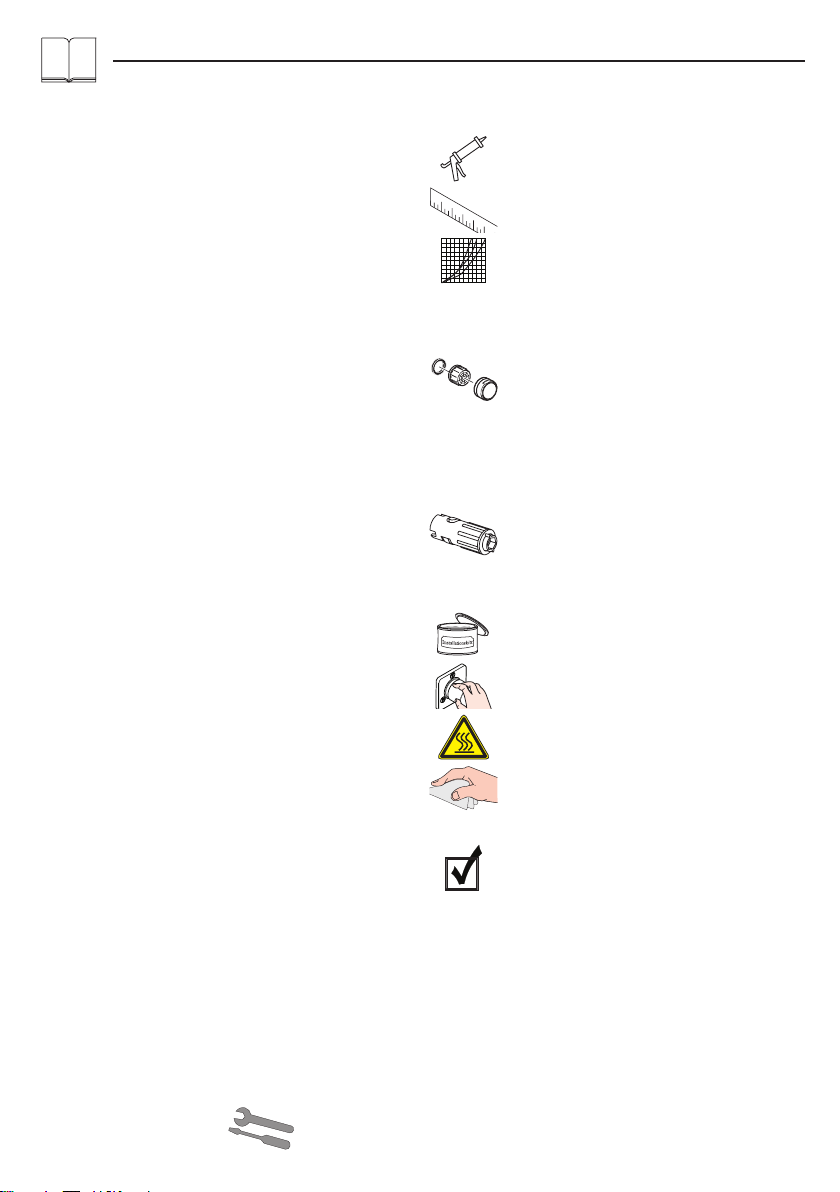

Description du symbole
Pièces détachées (voir pages 35)
Nettoyage
Pour les conseils d’entretien, voir la brochure
ci-jointe.
Attention à la température élevée à la
surface !
Classification acoustique et
débit (voir page 36)
3

6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal pressu-
res.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
The aerator is not equal to DIN EN 246
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
English
Operation (see page 36)
XXX = Colors
000 chrome plated
820 brushed nickel
830 polished nickel
Assembly see page 31
Flow diagram (see page 34)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 34)
Special accessories
special tool (58085000) order as an extra
Installation kit order as an extra
Do not use silicone containing acetic acid!
Symbol description
Spare parts (see page 35)
Cleaning
Cleaning recommendations, see enclosed
brochure.
Hot surface!
Test certificate (see page 36)
4

6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato esclusivamen-
te per l‘giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Il rompigetto non corrisponde al DIN EN 246
I miscelatori Hansgrohe possono venire usati con caldaie
a „bassa pressione“ se la pressione di flusso è almeno di
0,15 MPa.
Italiano
Procedura (vedi pagg. 36)
XXX = Trattamento
000 cromato
820 brushed nickel
830 polished nickel
Montaggio vedi pagg. 31
Diagramma flusso (vedi pagg.
34)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 34)
Accessori speciali
chiave per montaggio (58085000) non
contenuto nel volume di fornitura
Mastice d‘installazione non contenuto nel
volume di fornitura
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Parti di ricambio (vedi pagg. 35)
Pulitura
Suggerimenti per la pulizia: vedi il prospetto
accluso.
Attenzione, superficie molto calda!
Segno di verifica (vedi pagg. 36)
5

6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
El aerador no es conforme a la norma DIN EN 246.
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Español
Manejo (ver página 36)
XXX = Acabados
000 cromado
820 brushed nickel
830 polished nickel
Montaje ver página 31
Diagrama de circulación (ver
página 34)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 34)
Opcional
Llave de montaje (58085000) no incluido
en el suministro
Masilla no incluido en el suministro
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Repuestos (ver página 35)
Limpiar
Para las instrucciones de limpieza, ver el
folleto adjunto.
¡Atención, superficie muy caliente!
Marca de verificación (ver
página 36)
6

6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de kouden warm wa-
teraansluitingen dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart®
(doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
De perlator voldoet niet aan de norm DIN EN 246
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
Bediening (zie blz. 36)
XXX = Kleuren
000 verchroomd
820 brushed nickel
830 polished nickel
Montage zie blz. 31
Doorstroomdiagram (zie blz. 34)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 34)
Toebehoren
montagesleutel (58085000) behoort niet tot
het leveringspakket
Kit behoort niet tot het leveringspakket
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Service onderdelen (zie blz. 35)
Reinigen
Reinigingsadvies zie bijgevoegde brochure.
Let op: heet!
Keurmerk (zie blz. 36)
7

6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennemst
rømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Perlatoren er ikke identisk med DIN EN 246.
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
Dansk
Bediening (se s. 36)
XXX = Overflade
000 Krom
820 Brushed nickel
830 Polished nickel
Montering se s. 31
Gennemstrømningsdiagram (se
s. 34)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 34)
Specialtilbehør
Monteringsnøgle (58085000) ikke med i
leveringsomfang
Kitt ikke med i leveringsomfang
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Reservedele (se s. 35)
Rengøring
For anbefalinger til rengøringen, se venligst
den vedlagte brochure.
Varm overflade!
Godkendelse (se s. 36)
8

6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
O emulsor não corresponde à DIN EN 246
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
Português
Funcionamento (ver página 36)
XXX = Acabamentos
000 cromado
820 brushed nickel
830 polished nickel
Montagem ver página 31
Fluxograma (ver página 34)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 34)
Acessórios especiais
Chave especial (58085000) não incluído
no volume de fornecimento
Mástique não incluído no volume de
fornecimento
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Peças de substituição (ver página
35)
Limpeza
Consultar a seguinte brochura sobre as
recomendações de limpeza.
Superfície quente!
Marca de controlo (ver página
36)
9

6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart®
(ogranicznik przepływu) znajdujący się za
napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Napowietrzacz nie odpowiada normie DIN EN 246
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Polski
Obsługa (patrz strona 36)
XXX = kody wykończenia powierzchni
000 chrom
820 nikiel szorowany
830 nikiel polerowany
Montaż patrz strona 31
Schemat przepływu (patrz strona
34)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 34)
Wyposażenie specjalne
Klucz montażowy (58085000) Nie jest
częścią dostawy
Kit instalatorski Nie jest częścią dostawy
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Części serwisowe (patrz strona
35)
Czyszczenie
Zalecenie dotyczące pielęgnacji, patrz
dołączona broszura.
Uwaga na gorącą powierzchnię!
Znak jakości (patrz strona 36)
10
