Hans Grohe Metropol S14665 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30

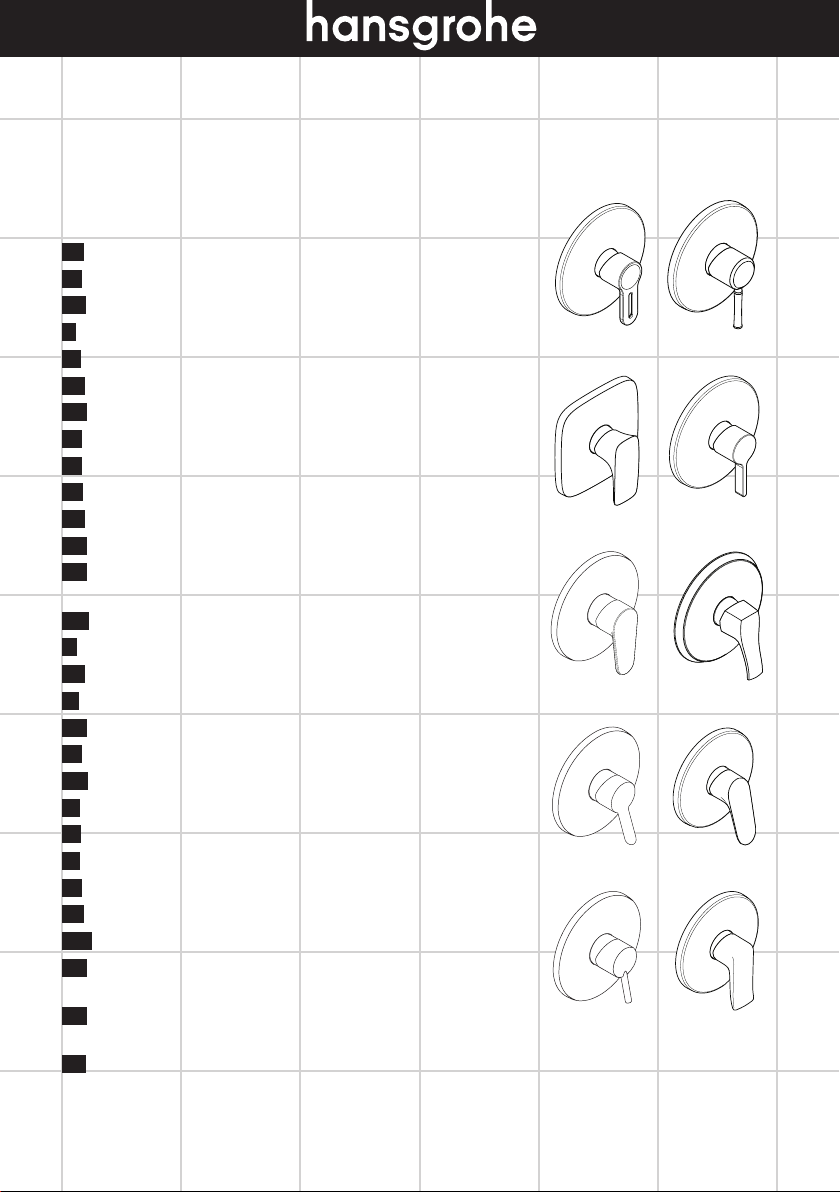

Metris
31685000
31685003
Metropol S
14665XXX
Talis E²
31666000
Metris S
31665000
Talis Classic
14165XXX
PuraVida
15665XXX
Talis S /
Talis S²
32675000
Focus E²
31965000
Focus S
31763000
Metris Classic
31676XXX

Montage siehe Seite 31
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen
Zu niedrige
Warmwassertemperatur, kein
Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser
angewählt wird.
- Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung
einstellen
- Kreuzfluss - Kartusche austauschen
Prüfzeichen (siehe Seite 36)
Serviceteile (siehe Seite 35)
XXX = Farbcodierung
000 = chrom
400 = weiß/chrom
820 = brushed nickel
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 32)
Maße (siehe Seite 33)
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 35. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
6 Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Eigensicher gegen Rückfließen
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir page 31
Dysfonctionnement Origine Solution
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse, entartrée - Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route
quand on puise de l'eau froide.
- Limiteur de température mal positionné - Positionner le limiteur de
température
- Flux inversé - Changer la cartouche
Classification acoustique et
débit (voir page 36)
Pièces détachées (voir pages 35)
XXX = Couleurs
000 = chromé
400 = blanc/chromé
820 = brushed nickel
Nettoyage
voir la brochure ci-jointe.
Instructions de service
(voir page 36)
Diagramme du débit
(voir page 32)
Dimensions (voir page 33)
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 35 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a subi
aucun dommage pendant le transport
Après le montage, tout dommage de transport ou de
surface ne pourra pas être reconnu
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Avec dispositif anti-retour
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3

Assembly see page 31
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective, sedimentation - Exchange cartridge
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
- Hot water limiter incorrectly set - Set hot water limiter
- Crossflow - Exchange cartridge
Test certificate (see page 36)
Spare parts (see page 35)
XXX = Colors
000 = chrome plated
400 = white/chrome plated
820 = brushed nickel
Cleaning
see enclosed brochure.
Operation (see page 36)
Flow diagram
(see page 32)
Dimensions (see page 33)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 35. No adjustment
is necessary when using a continuous flow
water heater.
Do not use silicone containing acetic acid!
Symbol description
6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages.
After it has been installed, no transport or surface
damage will be honoured.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
anti-pollution function
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Problema Possibile causa Rimedio
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda
troppo bassa, niente acqua
fredda, caldaia istantanea si
accende quando si seleziona
acqua fredda
- Limitazione dell'acqua calda regolata
male
- Regolare la limitazione
dell'acqua calda
- Flusso incrociato - Sostituire la cartuccia
Segno di verifica (vedi pagg. 36)
Parti di ricambio (vedi pagg. 35)
XXX = Trattamento
000 = cromato
400 = bianco/cromato
820 = brushed nickel
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 36)
Diagramma flusso
(vedi pagg. 32)
Ingombri (vedi pagg. 33)
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 35. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.
Una volta eseguito il montaggio, non verranno
riconosciuti eventuali danni di trasporto o delle
superfici.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Sicurezza antiriflusso
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Problema Causa Solución
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho calcificado / dañado - cambiar el cartucho
Temperatura del agua demasiado
baja no hay agua fría calentador
se dispara al abrir agua fría
- tope de agua caliente mal - ajustar tope
- Flujo cruzado - cambiar el cartucho
Marca de verificación (ver
página 36)
Repuestos (ver página 35)
XXX = Acabados
000 = cromado
400 = blanco/cromado
820 = brushed nickel
Limpiar
ver el folleto adjunto.
Manejo (ver página 36)
Diagrama de circulación
(ver página 32)
Dimensiones (ver página 33)
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 35. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
Después de la instalación so se reconoce ningún
daño de transporte o de superficie.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Seguro contra el retorno
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre que
la presión en servicio ascienda a un mínimo de 0,15
MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Storing Oorzaak Oplossing
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect of vervuild - Kardoes uitwisselen
Warmwater temperatuur
te laag, geen koud water.
Doorstroomtoestel springt aan
wanneer koud water gekozen is.
- Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen
- Kruisstroom - Kardoes uitwisselen
Keurmerk (zie blz. 36)
Service onderdelen (zie blz. 35)
XXX = Kleuren
000 = verchroomd
400 = wit/verchroomd
820 = brushed nickel
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 36)
Doorstroomdiagram
(zie blz. 32)
Maten (zie blz. 33)
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 35. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
Na de inbouw wordt geen transport- of
oppervlakteschade meer aanvaard.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Beveiligd tegen terugstromen
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Fejl Årsag Hjælp
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt eller tilkalket kartusche - Udskift kartusche
For lav varmtvandstemperatur.
Ingen koldt vand. Vandvarmeren
starter, når der åbnes for det kolde
vand.
- Varmtvandsbegræns-ningen er forkert
indstillet
- Indstil varmtvandsbe-
grænsningen
- Kryds-flow - Udskift kartusche
Godkendelse (se s. 36)
Reservedele (se s. 35)
XXX = Overflade
000 = Krom
400 = Hvid/Krom
820 = Brushed nickel
Rengøring
se venligst den vedlagte brochure.
Brugsanvisning (se s. 36)
Gennemstrømningsdiagram
(se s. 32)
Målene (se s. 33)
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 35. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader.
Efter monteringen godkendes transportskader eller
skader på overfladen ikke længere.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Med indbygget kontraventil
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på 0,15
MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Manga da esfera defeituosa - Substituir o cartucho
Temperatura da água quente
muito baixa, sem água fria. O
esquentador dispara quando a
água fria está seleccionada.
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de
temperatura
- Fluxo cruzado - Substituir o cartucho
Marca de controlo (ver página
36)
Peças de substituição
(ver página 35)
XXX = Acabamentos
000 = cromado
400 = branco/cromado
820 = brushed nickel
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 36)
Fluxograma
(ver página 32)
Medidas (ver página 33)
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 35). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
Após a montagem não são aceites quaisquer danos
de transporte ou de superfície.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Função anti-retorno e anti-vácuo
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład, osady - Wymiana wkładu
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia
się, gdy wybiera się zimną wodę.
- Niewłaściwe ustawienie ogranicznik
ciepłej wody
- Ustawić ogranicznik ciepłej
wody
- Przepływ krzyżowy - Wymiana wkładu
Znak jakości (patrz strona 36)
Części serwisowe
(patrz strona 35)
XXX = kody wykończenia
powierzchni
000 = chrom
400 = biały/chrom
820 = nikiel szorowany
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 36)
Schemat przepływu
(patrz strona 32)
Wymiary (patrz strona 33)
Ustawianie
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 35. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych
ani szkód na powierzchni.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Samoistnie zabezpieczony przed przepływem zwrotnym
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
10
