Hans Grohe AXOR Starck 10466000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 
Starck
10466000

Montage siehe Seite 32
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Einjustieren (siehe Seite 35)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Bedienung (siehe Seite 38)
Durchflussdiagramm
(siehe Seite 31)
 Handbrause
 Wanneneinlauf
Wartung
Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit
zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Wartung Rückflussverhinderer
(siehe Seite 36)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
auf ihre Funktion geprüft werden (mindestens
einmal jährlich).
Wartung Secuflex Schlauch
(siehe Seite 36)
Das Reinigen wiederholen, wenn im Laufe
der Zeit der Auszug schwergängig wird.
Symbolerklärung
Safety Function (siehe beiliegende
Broschüre)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Maße (siehe Seite 31)
Serviceteile (siehe Seite 40)
Reinigung
siehe beiliegende Broschüre
Kein essigsäurehaltiges Silikon verwenden!
2
Prüfzeichen (siehe Seite 31)

Montage voir pages 32
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Réglage (voir pages 35)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempé-
rature de l’eau mitigée mesurée au point
de puisage diffère sensiblement de celle
affichée sur le thermostat.
Instructions de service (voir
pages 38)
Diagramme du débit
(voir pages 31)
 Douchette
 Bec déverseur
Entretien
Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
Entretien clapet anti-retour (voir
pages 36)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Entretien Secuflex tube fléxible
(voir pages 36)
Répétez cette action lorsque l'extraction
devient difficile.
Description du symbole
Safety Function (voir la brochure
ci-jointe)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Dimensions (voir pages 31)
Pièces détachées (voir pages 40)
Nettoyage
voir la brochure ci-jointe
Ne pas utiliser de silicone contenant de
l'acide acétique!
3
Classification acoustique et
débit (voir pages 31)

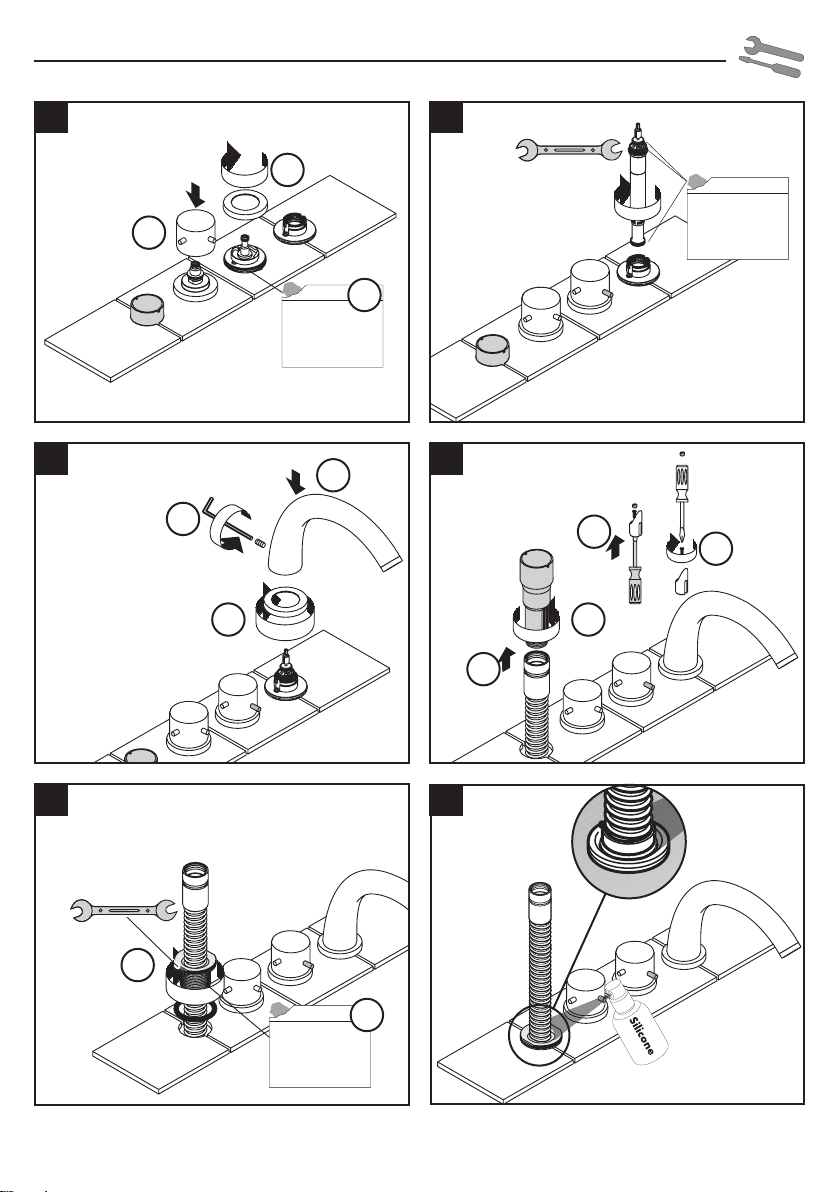

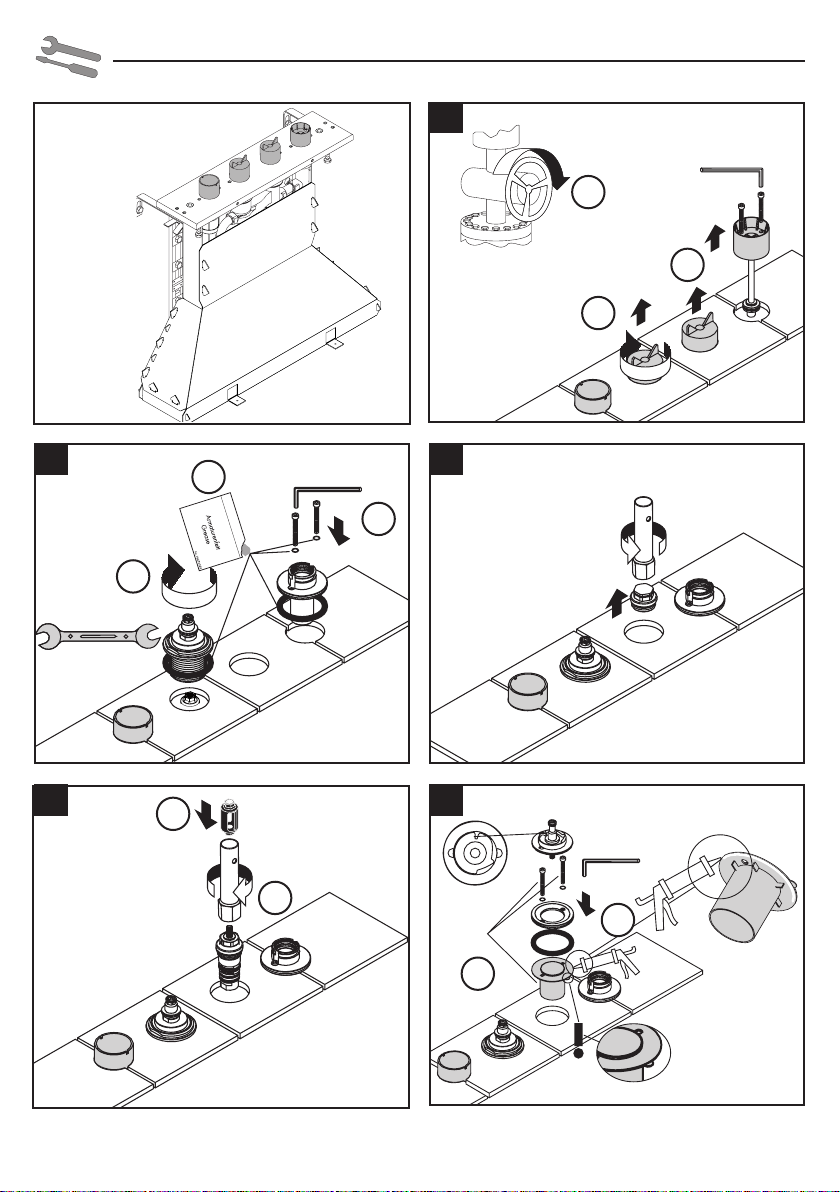

Assembly see page 32
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The product may not be used as a holding handle. A
separate handle must be installed.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
English

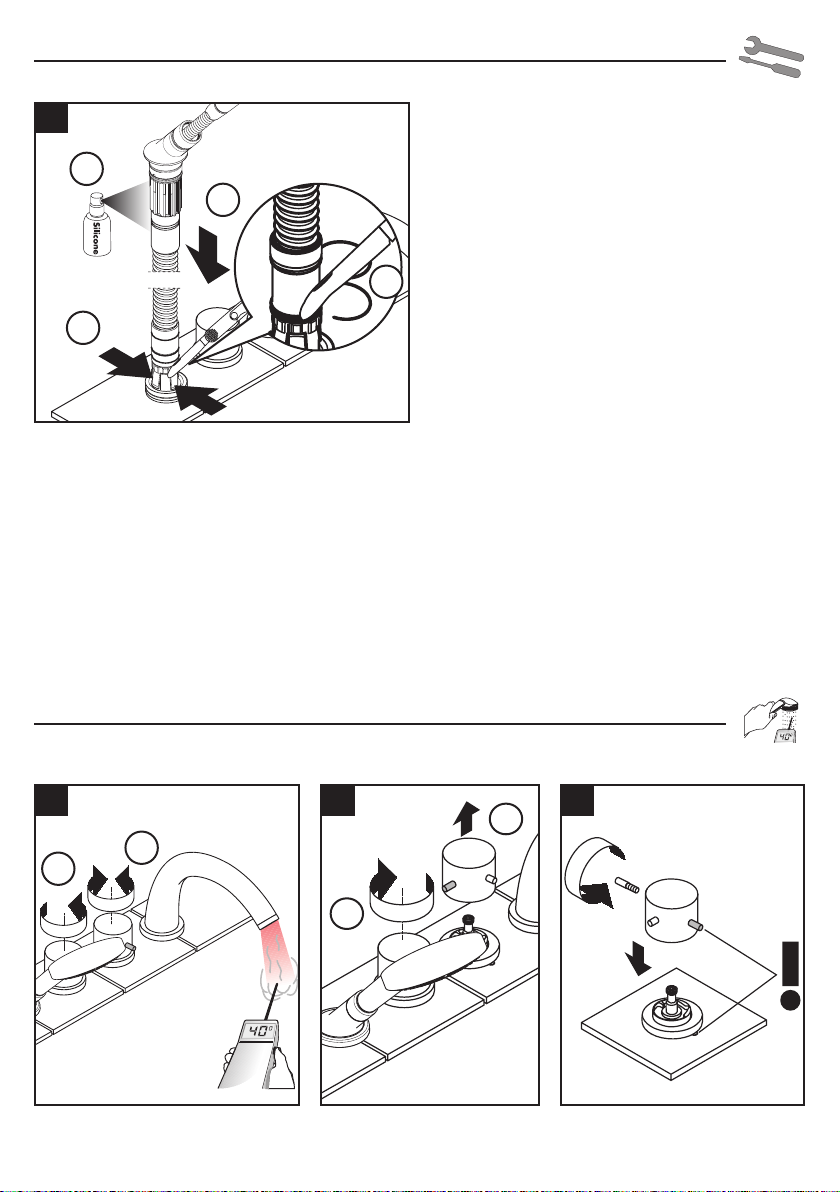

Adjustment (see page 35)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.

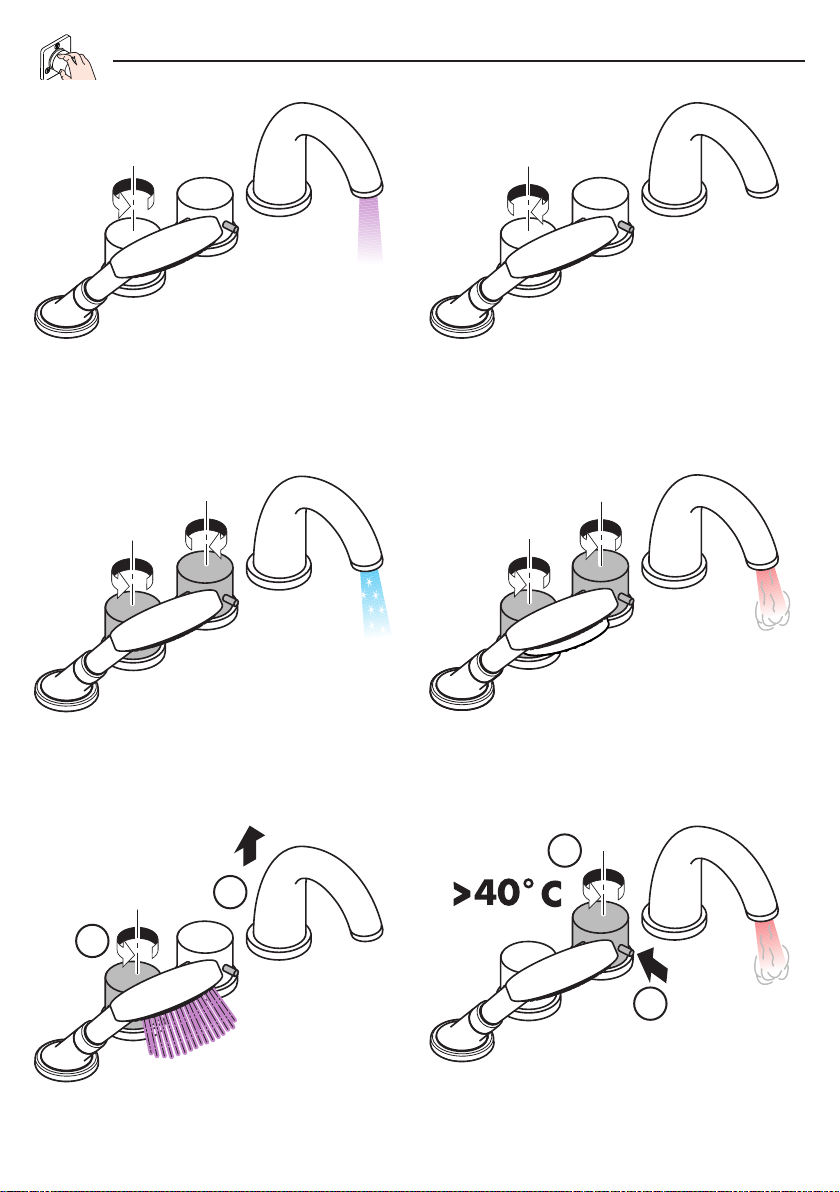

Operation (see page 38)
Flow diagram
(see page 31)
 Hand shower
 Bath Spout
Maintenance
To guarantee the smooth running of the
thermostat, it is necessary from time to time
to turn the thermostat from total hot to total
cold.
Maintenance check valve (see
page 36)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).

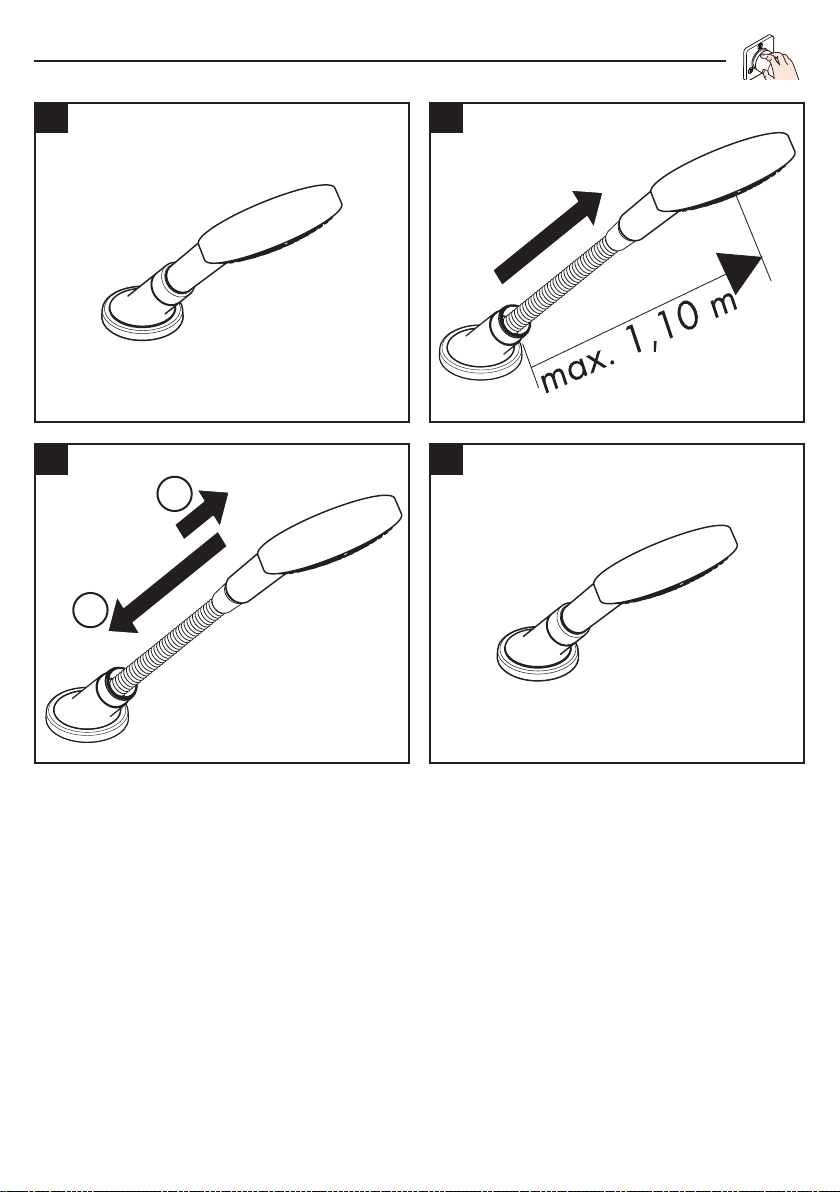

Maintenance Secuflex hose (see
page 36)
Repeat cleaning when pull out becomes
difficult.
Symbol description
Safety Function (see enclosed
brochure)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.

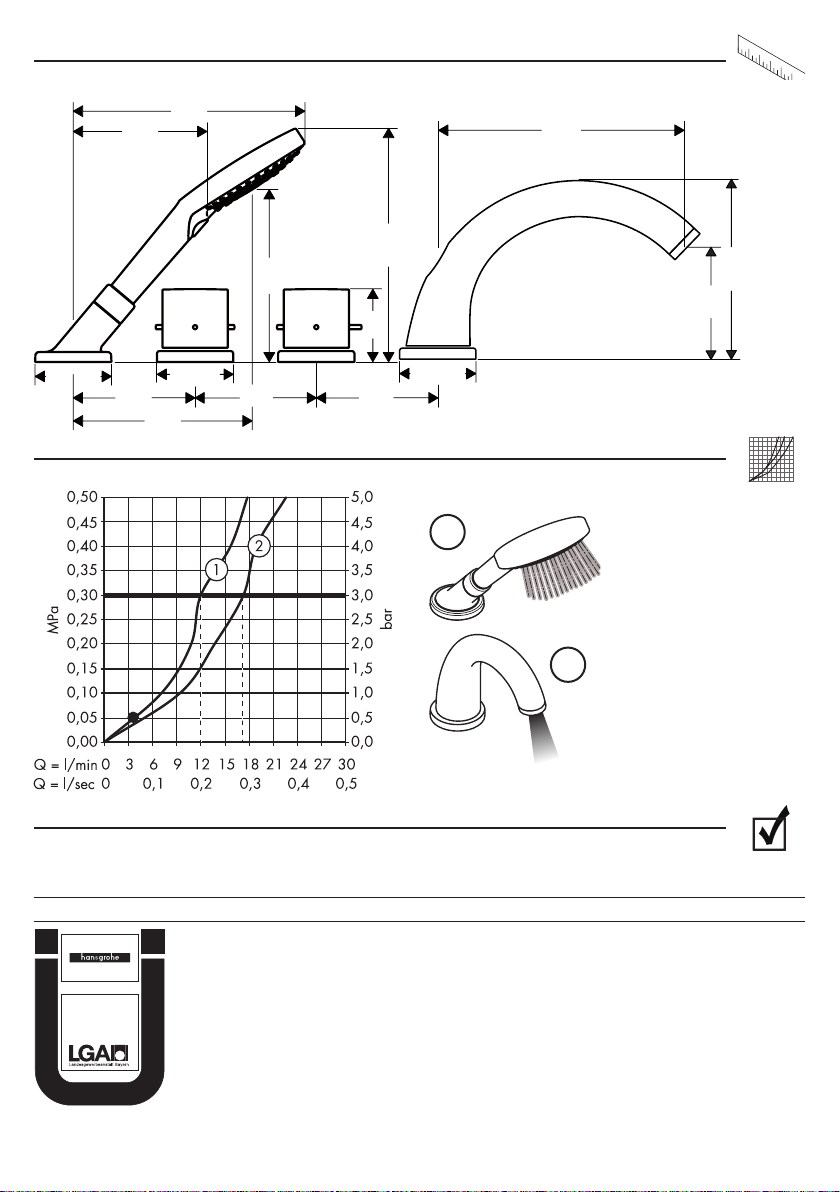

Dimensions (see page 31)

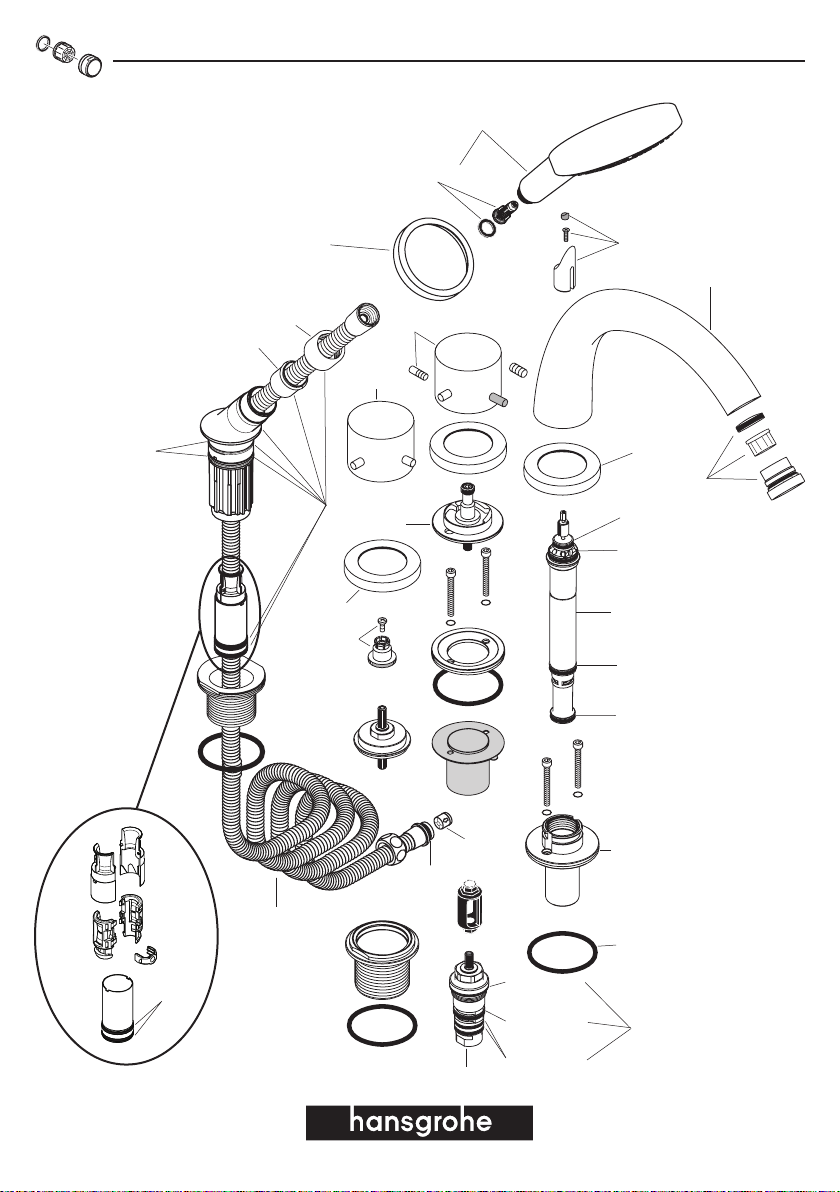

Spare parts (see page 40)
Cleaning
see enclosed brochure
Do not use silicone containing acetic acid!
4
Test certificate (see page 31)

Montaje ver página 32
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
Puesta a punto (ver página 35)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Manejo (ver página 38)
Diagrama de circulación
(ver página 31)
 Teleducha
 Caño de bañera
Mantenimiento
Para garantizar el funcionamiento duradero
del termostato, el mando del mismo debería
girarse de vez en cuando del extremo frío al
extremo caliente.
Mantenimiento Válvula antirre-
torno (ver página 36)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Mantenimiento Flexo Secuflex
(ver página 36)
Repetir la limpieza, cuando el tiempo
aumenta la resistencial al extraerlo.
Descripción de símbolos
Safety Function (ver el folleto
adjunto)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
Dimensiones (ver página 31)
Repuestos (ver página 40)
Limpiar
ver el folleto adjunto
No utilizar silicona que contiene ácido
acético!
6
Marca de verificación (ver pági-
na 31)

Montage zie blz. 32
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Correctie (zie blz. 35)
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Bediening (zie blz. 38)
Doorstroomdiagram
(zie blz. 31)
 Handdouche
 Baduitloop
Onderhoud
Om het soepel lopen van de regeleenheid
te garanderen moet de thermostaat van tijd
tot tijd op heel koud en heel warm worden
ingesteld.
Onderhoud terugslagklep (zie
blz. 36)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar)
Onderhoud secuflex slang (zie
blz. 36)
U kunt deze handeling herhalen indien
na verloop van tijd het uittrekken van de
douche wat zwaarder gaat.
Symboolbeschrijving
Safety Function (zie bijgevoegde
brochure)
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
Maten (zie blz. 31)
Service onderdelen (zie blz. 40)
Reinigen
zie bijgevoegde brochure
Gebruik geen zuurhoudende silicone!
7
Keurmerk (zie blz. 31)

31
Maße
Durchflussdiagramm
Prüfzeichen
123
70Ø
215
158
164
212
59
Ø 70
110110 110
Ø 70
101
17 0
242
P-IX DVGW SVGW ACS WRAS ETA KIWA
10466000 PA-IX 9089/ICB
DIN 4109
PA-IX 9089/ICB
1.
2.

32
Montage
15465180
1.
2.
1.
SW 4 mm
1.
2.
3.
SW 4 mm
4 Nm
SW 22 mm
4 Nm
SW 24 mm
SW 24 mm 1.
2. SW 4 mm
< 30 Ncm
3.
2.
1
2
4
3
5

33
Montage
SW 19 mm
4 Nm
SW 3 mm
4 Nm
SW 60 mm
4 Nm
Nr. 10476220
Armaturenfett
Grease
Nr. 10476220
Armaturenfett
Grease
Nr. 10476220
Armaturenfett
Grease
1.
1.
1.
1.
3.
3.
3.
4.
2.
2.
2.
2.
76
8
10
9
11

34
Montage
S
i
l
i
k
o
n
s
p
r
a
y
1.
1.
2.
2.
C
O
L
D
C
O
L
D
C
O
L
D
C
O
L
D
H
O
T
H
O
T
H
O
T
H
O
T
2.
2.
3.
3.
1.
1.
2.
1.
1312
14
16
15
17

35
Montage
Justierung
2.
3.
4.
1.
2.
1.
1
1.
2. 32
18

36
Wartung
3.
2.
1.
1.
2.
DIN-DVGW
1
2 3
4 5
3.
2.
1.

37
Wartung
S
i
l
i
k
o
n
s
p
r
a
y
6 7
1.
2.
3.
8 9 1.
3.
2.
4.
1.
3.
2.
2.
1.

38
Bedienung
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 /
закрыть / bezárás / sulkeminen / stänga / uždaryti /
Zatvaranje / kapatmak / închide / κλειστό /
zapreti / sulgege / aizvērt / zatvori / lukke / затваряне /
mbylle /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό / odpreti / avage / atvērt /
otvoriti / åpne / отваряне / hape /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
warm / chaud / hot / caldo / caliente / warm / varmt /
quente / ciepła / teplá / teplá / 热 / горячая / meleg /
lämmin / varmt / karštas / Vruća voda / sıcak / cald /
ζεστό / toplo / kuum / karsts / topla / varm / топло /
i ngrohtë /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
kalt / froid / cold / freddo / frío / koud / koldt / fria /
zimna / studená / studená / 冷 / холодная / hideg /
kylmä / kallt / šaltas / Hladno / soğuk / rece / κρύο /
mrzlo / külm / auksts / hladno / kaldt / студено / i ftohtë /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
1.
2.
1.
2.

39
Bedienung
1.
2.
1
3
2
4

40
Serviceteile
96304000
96246000
10996000
98666000
96942000
97584000
95996000
95753000
97708000
94148000
94074000
98127000
(11x2)
98198000
(38x2,5)
96236000
98131000
(15x2,5)
98145000
(24x2,5)
92602000
(20x2,5)
95037000
98139000
(18x2,5)
26050000
98202000
(58x3)
94148000
96086000
98427000
(29x2,5)
98389000
(25x2)
98398000
(23x2)
94282000
95037000
96239000
94034000
97225000
98194000
(28x2)
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
11/2016 9.08764.08
