Hans Grohe Croma Showerpipe 27169 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Croma Showerpipe
27169xx1

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate
showerhead 2.0 GPM max.
handshower 1.85 GPM max.
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
 This showerpipe requires showerpipe
rough 16181181(not included).
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The installer must ensure that the entire area of
the wall to which the mounting plate is to be
mounted, is flat (no protruding grout joints or
tiles). He should also make sure that the wall is
strong enough to support the showerpipe.
• The enclosed screws and anchors are suitable
for a solid surface wall. If installing in a fiberglass
or acrylic shower unit, install header boards at
the mounting points.
• This showerpipe is for use with shower heads
rated at 1.7 GPM (6.4 l/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112°F.
• The mixer is equipped with check valves. The
check valves must be checked regularly (at least
once a year) to insure reliable service of the
mixer and to protect the drinking water supply
from backflow. If the check valves are dirty or
worn, they must be replaced.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
This unit meets or exceeds the
following:
• ASME A112.18.1 / CSA B125.1
• Listed by IAPMO for use in the
US and Canada
• The showerhead and
handshower are WaterSense
certified

3
Français
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale
pomme de douche 2.0 GPM
douchette 1.85 GPM
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
 Ce dispositif requiert une pièce intérieure
16181181 (non compris).
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Lors du montage du produit par un ouvrier
qualifié, il faut faire attention à ce que la surface
de fixation soit plane sur toute son étendue
(aucun dépassement de joint ni de carrelage),
que la construction de la paroi soit adaptée à
l‘installation du produit et surtout ne présente
aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres
constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.7 GPM
(6.4 l/min) ou plus.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Le mitigeur thermostatique est équipé de clapets
anti-retour. Les clapets anti-retour doivent être
examinés régulièrement conformément aux
dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo
ducha cabezal 2.0 GPM
teleducha 1.85 GPM
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Español
Consideraciones para la instalación
 Este producto requiere una pieza interior
de válvula 16181181 (no incluido).
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• En el momento del montaje del producto por
parte de personal especializado y cualificado
se deberá prestar una atención especial a que
la superficie de fijación en toda el área de la
fijación sea plana (sin juntas que sobresalen
ni azulejos desplazados), que la estructura de
la pared sea adecuada para un montaje del
producto y que, ante todo, no presente puntos
débiles.
• Los tornillos y tacos adjuntos son sólo apropiados
para hormigón. En el caso de otras estructuras
murales se deberán considerar las indicaciones
del fabricante de tacos.
• Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.7 GPM
(6.4 l/min) o más.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• El termostato está equipado con válvulas anti-
retorno, la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen que ser
controladas regularmente en acuerdo con las
regulaciones nacionales o regionales (una vez
al año, por lo menos).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5

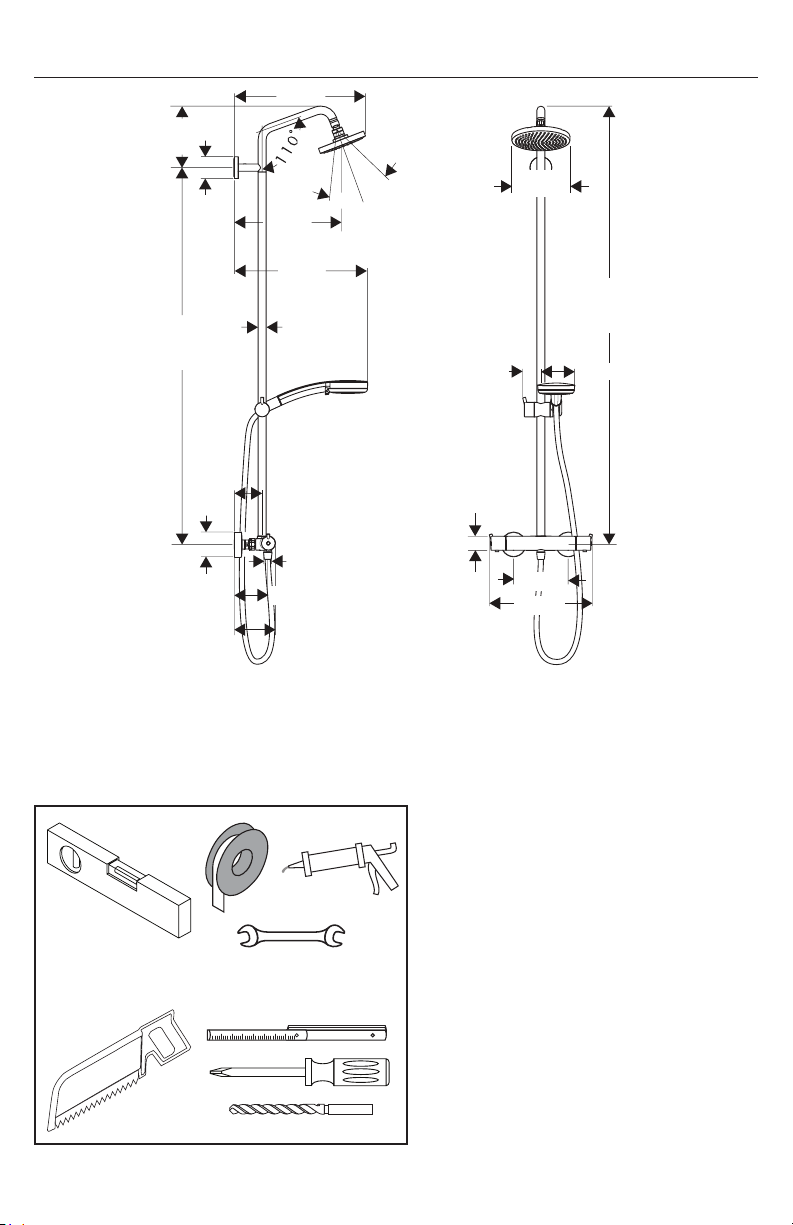

36¾"
14⅝"
43½"
6⅝"
2⅜"
2½"
11⅛"
5⅞"
1½"
2" 3⅝"
G½
⅞"
14⅛"
11⅞"
5⅜"
26°
26°
3¼"
4¾"
3⅞"
Tools Required / Outiles Utiles / Herramientas Útiles
17 mm
⅞"
30 mm
¼" / 6 mm

6
86¼"
90¾"
min. 91¾"
5⅞"
16181181
36¾"
47¼"

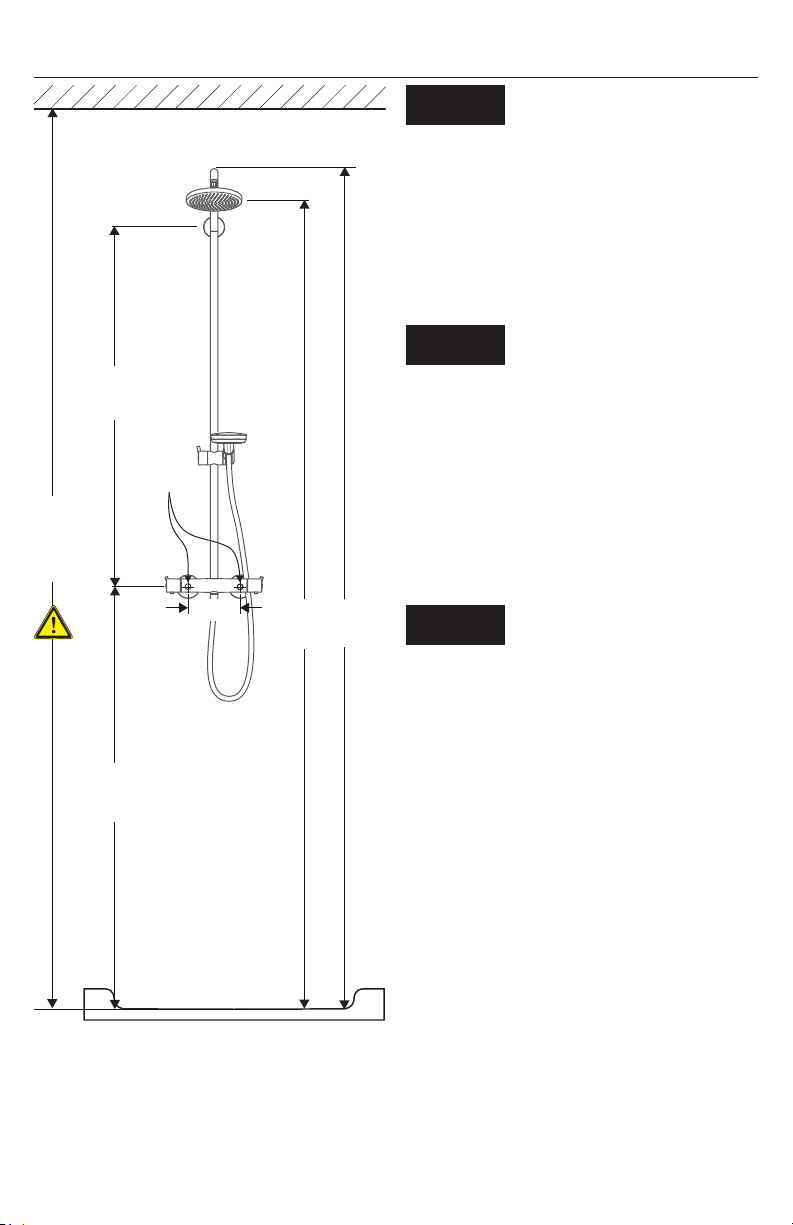

Suggested Installation / Suggestion d'installation / Sugerencia de instalación
The installation dimensions shown in this installa-
tion instruction are ideal for people of approxi-
mately 6’ (1800 mm) in height. The dimensions
can be changed if required. In this case, the
minimum ceiling height of 91¾” (2330 mm) from
the standing surface, and all other measurements,
must be changed.
Español
English
Français
Les dimensions d‘ installation données dans
la notice de montage sont idéales pour une
personne de 6’ (1800 mm) de hauteur et doivent
être ajustées selon le besoin. A ce sujet il faut tenir
compte, pour un changement de hauteur, que la
côte minimum donnée de 91¾ po (2330 mm)
à partir de la base du receveur change et la
modification du montage sera à prendre en
considération.
Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de 6’
(1800 mm) de altura, por lo que deberán ajus-
tarse siempre que sea necesario. En este sentido,
es importante tener en cuenta que, en caso de
modificación de la altura de montaje, será nece-
sario respetar el requisito de 91¾” (2330 mm)
de altura mínima desde la base de la ducha y
observar las medidas de conexión.

7

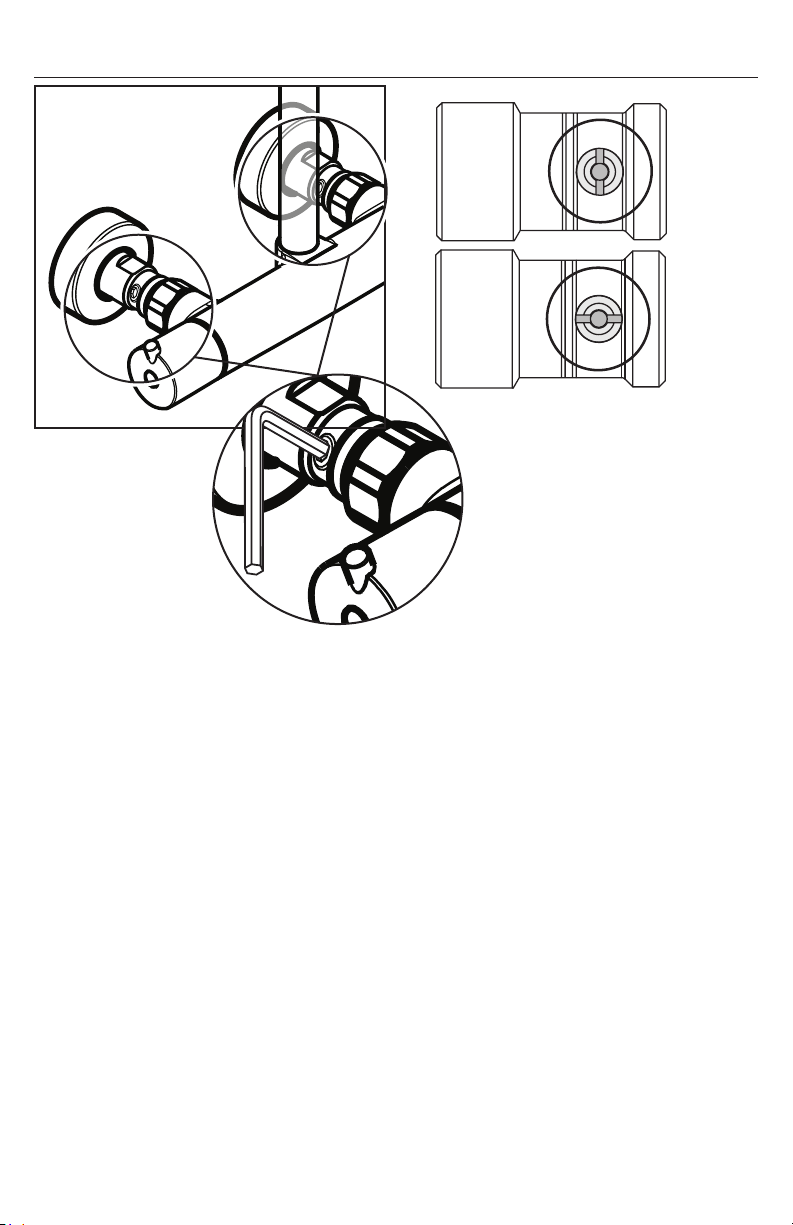

Using the Stops
4 mm
open
ouvert
abierto
closed
fermé
cerrado

8

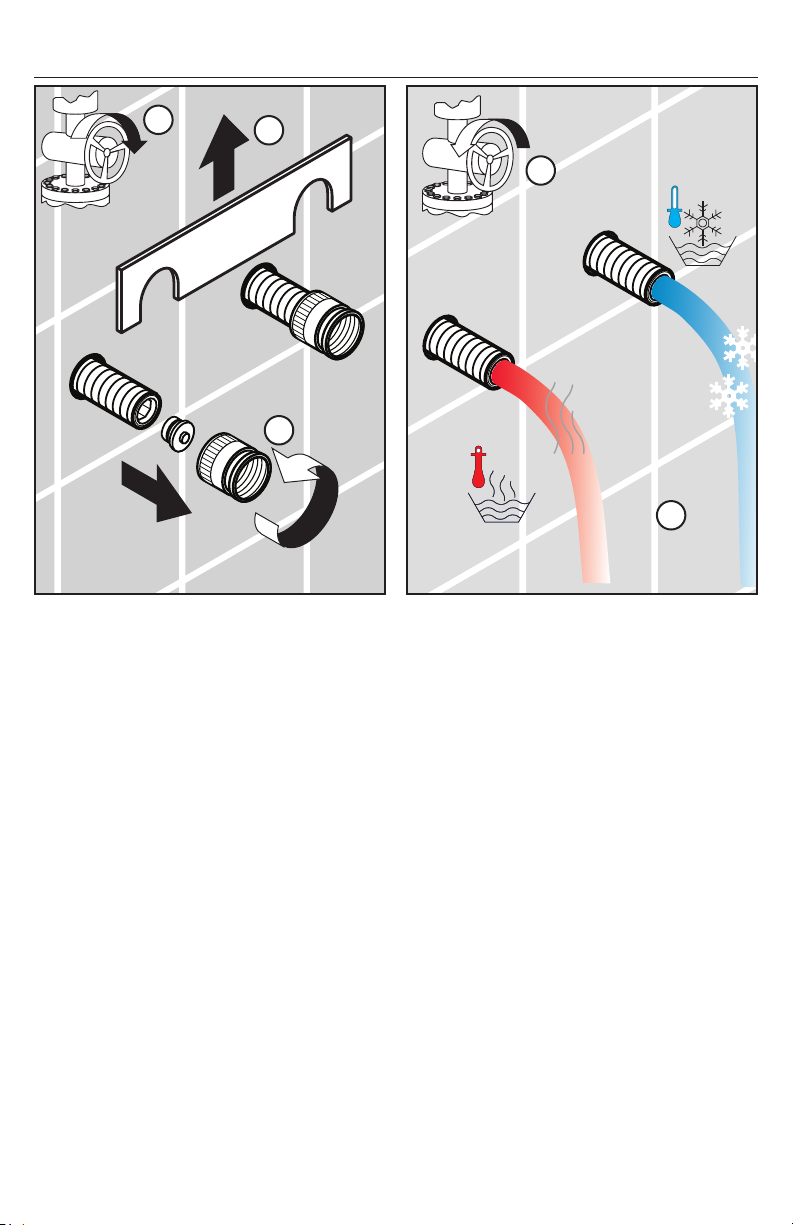

Important! Importante!
 Flush the hot and cold
supplies thoroughly
before installation of
the showerpipe.
 Rincez bien les con-
duites d’alimentation
en eau chaude et froide
avant l’installation de
ce tuyau de douche.
 Lave los suministros de
agua caliente y fría a
fondo antes de instalar
el tubo de ducha.
12
3
> 5 min
4
5

9
English Français Español
Installation / Installation / Instalación
The showerpipe must be
installed with showerpipe rough
set 16181181 (not included).
 To insure correct opera-
tion of the thermostatic
mixing valve, the hot
supply must be on the
left and the cold supply
must be on the right.
Turn the water off at the main.
Le showerpipe doit être installé
avec l’ensemble de pièce
intérieure pour tuyau de douche
16181181 (non inclus).
 Pour vous assurer que
le mélangeur thermo-
statique fonctionne cor-
rectement, installez la
conduite d’eau chaude
à gauche et la conduite
d’eau froide à droite.
Fermez l’eau à la valve
principale.
El showerpipe debe ser insta-
lado con un juego de piezas
interiores del tubo de ducha
16181181 (no incluido).
 Para que la válvula
mezcladora termostáti-
ca funcione correcta-
mente, el suministro
de agua caliente debe
estar a la izquierda
y el de agua fría a la
derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora,
las tuercas y los tapones.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Remove the spacing jig, nuts,
and plugs.
Confirm that the nipples are lev-
el in all planes and are parallel
to each other.
5⅞"
1
2
3
1 2

10
English Français Español

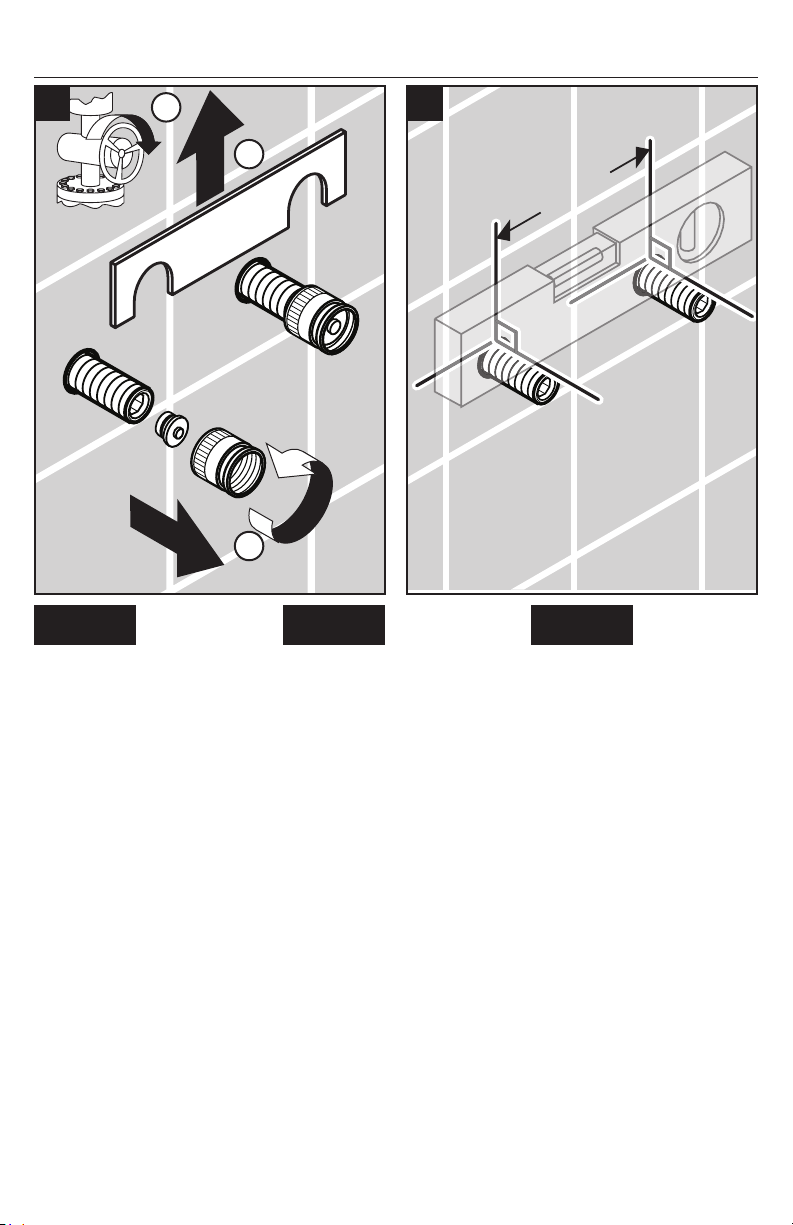

Mark a point on each nipple
¾” from the surface of the
finished wall
Carefully cut the nipple at this
point.
Faites une marque sur chaque
raccord fileté à ¾ po de la
surface du mur fini.
Coupez soigneusement le rac-
cord fileté sur cette marque.
Marque un punto en cada niple
de ¾” desde la superficie de la
pared terminada.
Corte cuidadosamente el niple
en este punto.
 Seal the wall around
the nipples with water-
proof sealant.
Install the escutcheon mounting
plates.
Wrap the nipples with plumbers’
tape.
 Scellez le mur autour
des raccords filetés
à l’aide d’un agent
d’étanchéité.
Installez les plaques de mon-
tage pour les écussons.
Enveloppez les raccords filetés
avec du ruban de plombier.
 Selle la pared alrede-
dor de los niples con un
sellador impermeable.
Instale las piezas de montaje
para los escudos.
Envuelva los niples con cinta de
plomero.
¾"
¾"
1
2
1
2
3
3 4

11
English Français Español
Install the stops.
Lightly lubricate the o-rings on
the mounting plates using white
plumbers’ grease.
Install the escutcheons.
Install the mixer.
Tighten the nuts
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons.
Installez le mélangeur
thermostatique.
Serrez les écrous.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos.
Instale la mezcladora
termostática.
Apriete las tuercas.
3
24 mm
1
2
30 mm
12.5 ft-lb
17 Nm
5 6

12
English Français Español
Install the riser on the mixer.
Install the mounting piece on the
shower arm.
Install the shower arm on the
riser.
Installez la tuyau sur le
mélangeur.
Installez la plaque de montage
sur le bras de douche.
Installez le bras de douche sur
le tuyau.
Instale el tubo sobre la mezcla-
dora termostática.
Instale la pieza de montaje
sobre el brazo de ducha.
Instale el brazo de ducha sobre
el tubo.
7 8

13
English Français Español

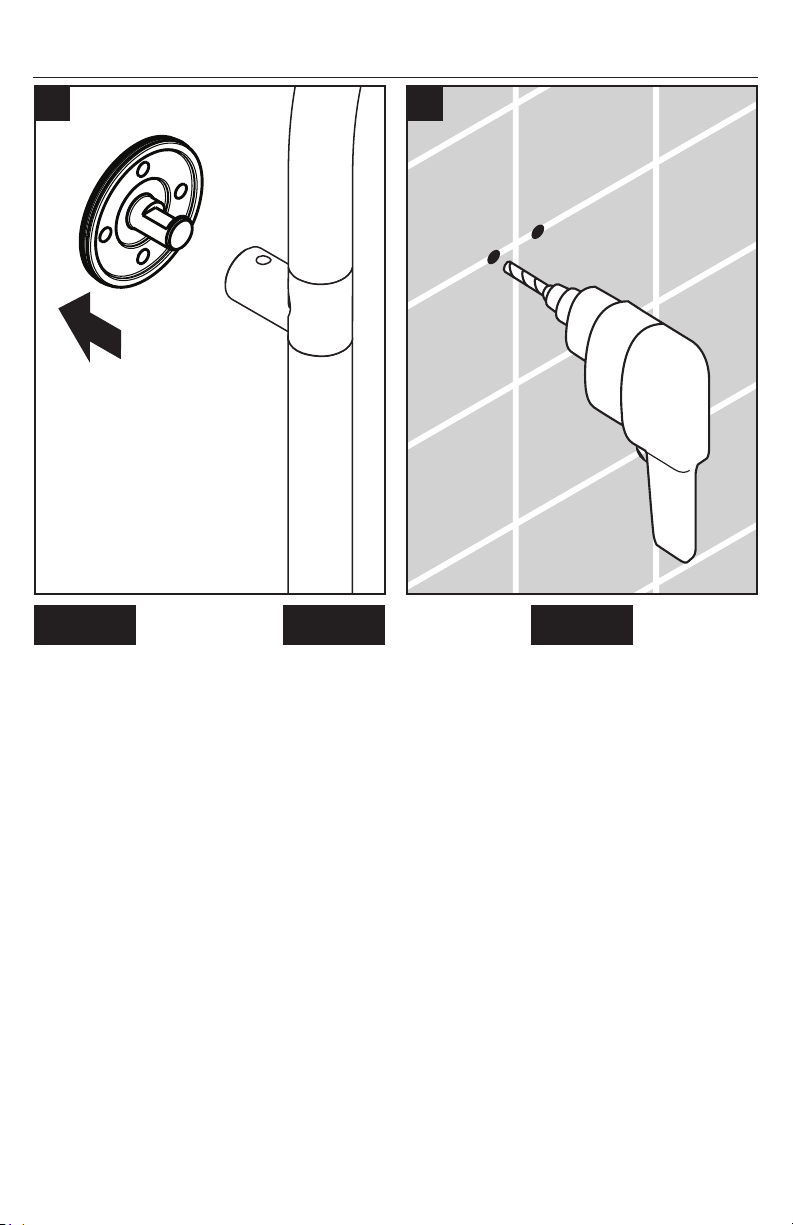

Make sure that the riser is level.
Mark the positions of the screw
holes.
Remove the riser.
Veillez à ce que la tuyau soit au
niveau.
Marquez les positions des trous
de vissage.
Enlevez la tuyau.
Verifique que el tubo quede
nivelada.
Marque las posiciones de los
orificios para tornillos.
Quite el tubo.
1
2
910

14
English Français Español
Remove the mounting piece.
Drill the screw holes.
Enlevez la plaque de montage.
Percez les trous.
Quite la pieza de montaje.
Perfore los orificios para
tornillos.
11 12

15
English Français Español
Install the anchors.
 Seal the wall around
the anchors using wa-
terproof sealant.
Install the mounting piece and
the mounting piece seal.
Installez les chevilles.
 Scellez le mur aut-
our des chevilles à
l’aide d’un agent
d’étanchéité.
Installez la plaque de montage.
Instale los pernos de anclaje.
 Selle la pared alrede-
dor de los pernos de
anclaje con un sellador
impermeable.
Instale la pieza de montaje.
1
2
13 14

16
English Français Español

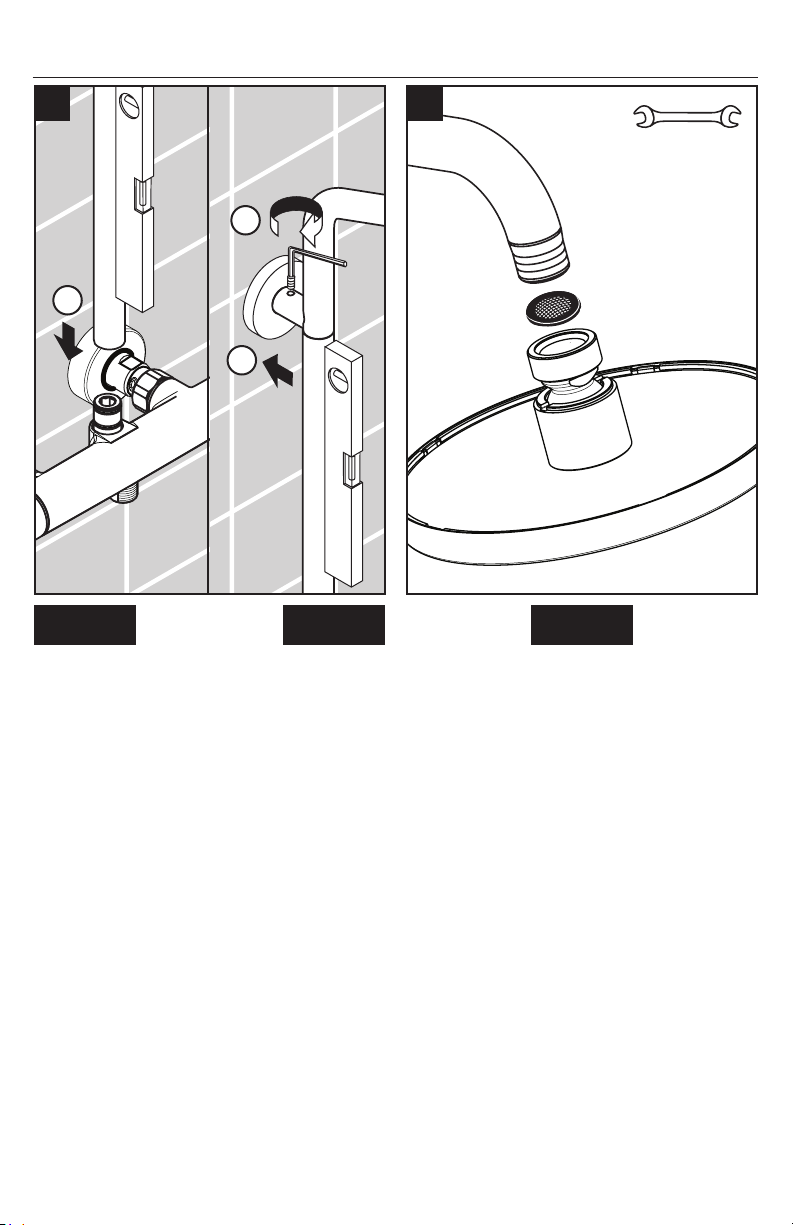

Install the riser on the mixer.
Tighten the screw.
Install the showerhead.
Installez le tuyau.
Serrez le vis.
Installez le pomme de douche.
Instale el tubo.
Apriete el tornillo.
Instale la ducha cabezal.
1
2
3
3 mm
4.4 ft-lb
6 Nm
17 mm
7.4 ft-lb
10 Nm
15 16

17
English Français Español
Place the hose washer in the
short hose end connection.
Connect this end of the hose to
the mixer.
Place the screen washer in the
long hose end connection.
Install the handshower on this
end of the hose.
Rest the handshower in the
holder.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau.
Vissez cette extrémité du tuyau
à la sortie pour douchette sur
la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Coloque la arandela de la
manguera en un extremo de
esta.
Enrosque este extremo a la
salida de la ducha de mano.
Coloque la arandela de filtro en
el otro extremo y conéctelo a la
ducha de mano.
Coloque la ducha de mano en
el soporte.
Optional Installation / En Option /
Opcional
Optional Installation / En Option / Opcional
If the tile does not go all the
way up the wall, install the
mounting piece with the tile
spacer #95239000 (not
included).
Si les carreaux ne couvrent pas
la surface jusqu’au plafond,
installez la plaque de montage
avec le cale de compensation
#95239000 (non compris).
Si el azulejo no va hasta arriba
de la pared, instale la placa de
montaje con la pieza desuple-
mento № 95239000 (no
incluido).
1
2
95239xx0
17 14a

18
Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau
chaude (en option) / Ajuste el tope de límite de alta temperatura (opcional)
1
2
1
2
3 mm
3 mm
1 2
3 4
5

19
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
93136000
98915xx0
98282000
97651xx0
95137xx0
96770xx0
28276xx3
96737000 98916000
96157xx0
12x2
15x2.5
14x2
17x1.5
04342xx0
98913000
96922000
98915xx0
98916000
98283000
15x2.5
98913000
94246000
04083xx0
95692xx0
95688000
96179000
88649000
97980000
98340xx0
98341xx1
95239000
not included
non compris
no incluido
98447000
92137000
92166xx0

20

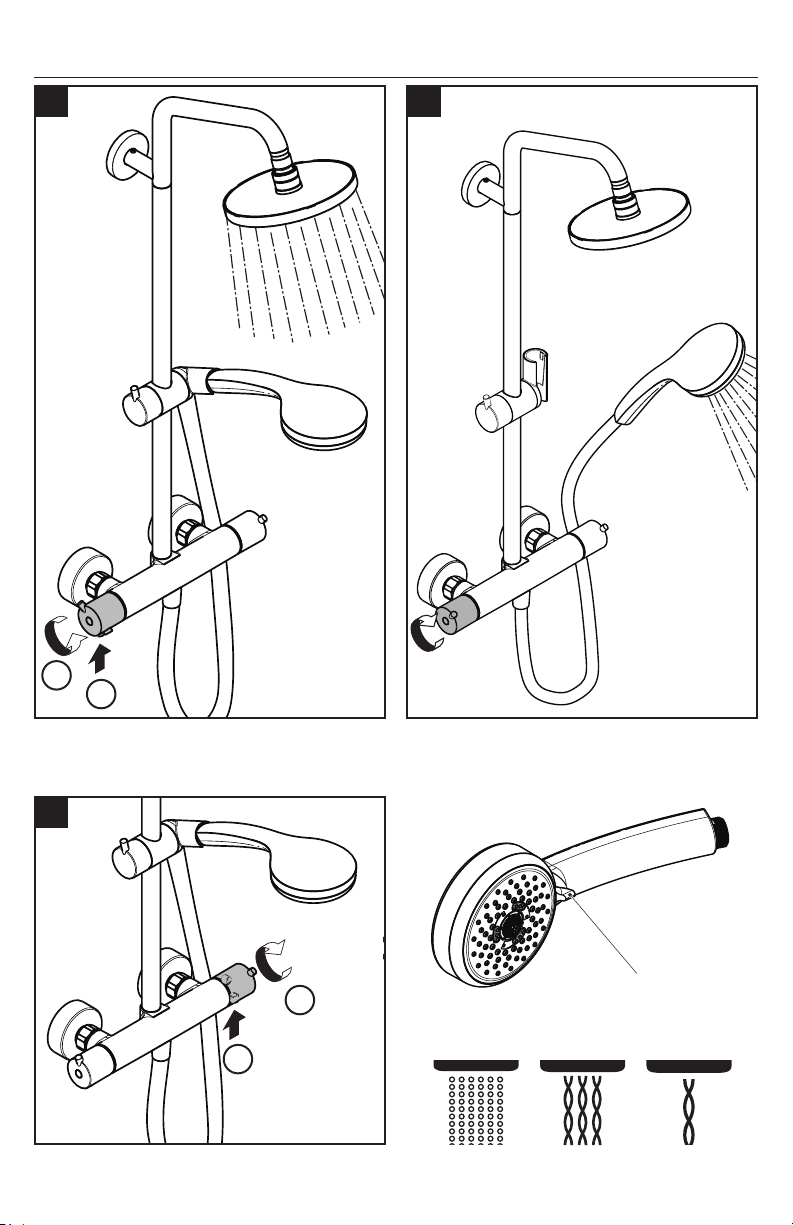

User Instructions / Instructions de service / Manejo
100°F
function lever
levier
palanca
1 2
3
1
2
1
2
