Hans Grohe E 04352 0 Series Instruction Manual

Metris C
15752xx1
E
04352xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate @ 44 PSI 6.0 GPM
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112° F.
• Inspect the check valves and filters at least once
per year. Replace if dirty or worn.

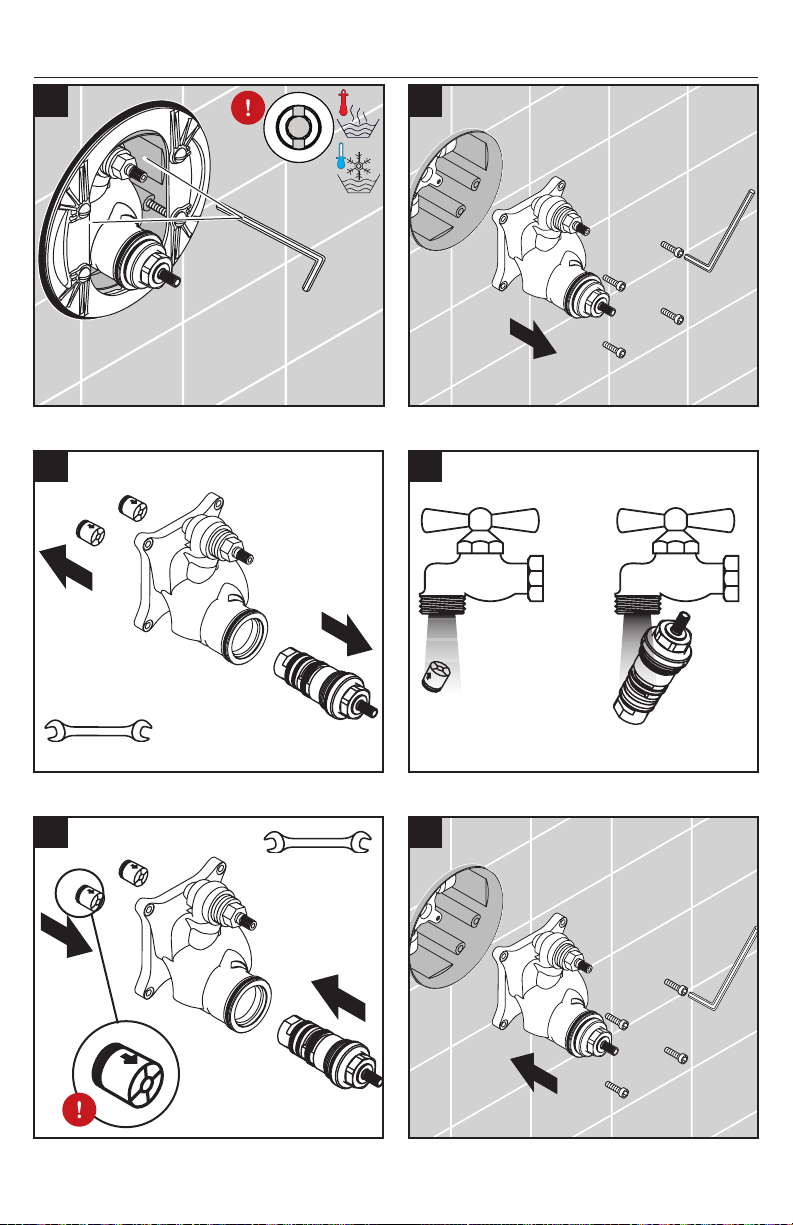

• Should the volume of water decrease over time,
inspect and clean the filters on the thermostatic
cartridge. After reassembly, set the high
temperature limit stop and justify the handle.
• To prolong the life of the themostatic cartridge,
regularly run it through its full range of
temperatures.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale @ 44 PSI 6.0 GPM
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet
de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie
maximale du robinet de douche ne doit pas
excéder 112°F.
• Les clapets anti-retour doivent être examinés
régulièrement.
• Contrôler par la même occasion les filtres qui se
trouvent sur la cartouche thermostatique. Après
le montage de la cartouche thermostatique
vérifier obligatoirement la température au point
de vidange.
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé
de temps en temps en position très chaude et très
froide.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

3
Español
Tools Required / Outiles Utiles /
Herramientas Útiles
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo @ 44 PSI 6.0 GPM
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La unidad requiere una pieza interior de válvula
01850181.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Las válvulas anti-retorno tienen que ser
controladas regularmente.
• Conviene comprobar al mismo tiempo el
filtro del termoelemento. Después de poner el
termoelemento se ha de ajustar el termoelemento
a la temperatura. Asegúrese de que el agua
caliente esté conectada.
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse
de vez en cuando del extremo frío al extremo
caliente.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the
US and Canada
Ce mitigeur thermostatique est à utiliser avec des
pommes de douches ayant un débit de 5.7 L/min
(1.5 GPM) ou supérieur.
El mezclador termostático está diseñado para uso
con cabezales de ducha calificados a 5.7 L/min
(1.5 GPM) o más.
This thermostatic mixing valve is for use with a
showerhead rated at 5.7 L/min (1.5 GPM) or
higher.
2 mm
2.5 mm
3 mm
4 mm
5 mm

4
15752xx1 04352xx0
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
2⅝"-3¾"
2⅝"-3¾"
6¾"
2⅞"
1⅜"
1⅝"
2⅜"
3⅛"
4⅜"
⅝" ⅝"
6¾"
2⅞"
2⅛"
3⅜"
1⅝"
2¼"
2½"-3⁹⁄₁₆"
2⁹⁄₁₆"-3¹¹⁄₁₆"
closed
ferme
cerrado
open
ouvert
abierto
4 mm

5
English Français Español
Retirez l’étiquette.
Ouvrez l’eau froide à la butée
d'arrêt d'isolation.
Rincez le conduite de l’eau
froide pour au moins 5 minutes.
Fermez l'eau froide.
Retirez la vis de la pièce
d’insertion affleurante. Tournez-
le à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée
d'arrêt d'isolation.
Rincez le conduite de l’eau
chaude pour au moins 5
minutes.
Fermez l'eau chaude.
Retire la etiqueta.
Abra el paso del agua fría en el
cierre de servicio.
Lave el suministro de agua
fría para por lo menos cinco
minutos.
Cierre el paso del agua fría.
Retire el inserto de lavado.
Gírelo 90° y reinstálelo.
Abra el paso del agua caliente
en el cierre de servicio.
Lave el suministro de agua cali-
ente para por lo menos cinco
minutos.
Cierre el paso del agua
caliente.
Remove the dust cover.
Open the cold stop.
Allow the cold supply to flush for
at least five minutes.
Close the cold stop.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau
chaude et de l’eau froide / Lave los suministros frío y caliente
Remove the flushing block. Turn
it 90° and reinstall.
Open the hot stop.
Allow the hot supply to flush for
at least 5 minutes.
Close the hot stop.
4 mm
5 mm
4 mm
1 2
4
2
1
42 3
> 5 min.
2
4
1
3
4 6
5
> 5 min.
6

6
English Français Español
Fermez l’eau à les butées d'arrêt
d'isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface du
mur fini.
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
 Selle la pared alred-
edor del protector de
yeso con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.
Retire el inserto de lavado y las
juntas
Close the stops.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
Installation / Installation / Instalación
 Seal the wall around
the plaster shield with
waterproof sealant.
Failure to seal the wall can lead
to possible water damage.
Remove the flush insert and the
flush insert seals.
 Scellez le mur aut-
our du protecteur
à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Retirez la pièce d’insertion af-
fleurante et les joints.
1 2
2
1
25 mm
1
silicone

7
English Français Español
Installez le bloc de fonction et
les vis M5x20.
Instale el bloque de función y
los tornillos M5x20.
Install the function block using
the M5x20 screws.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“x”).
3 4
4 mm

8
English Français Español
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Ajoutez ½ po à cette longueur
« X ». Notez cette nouvelle
longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.

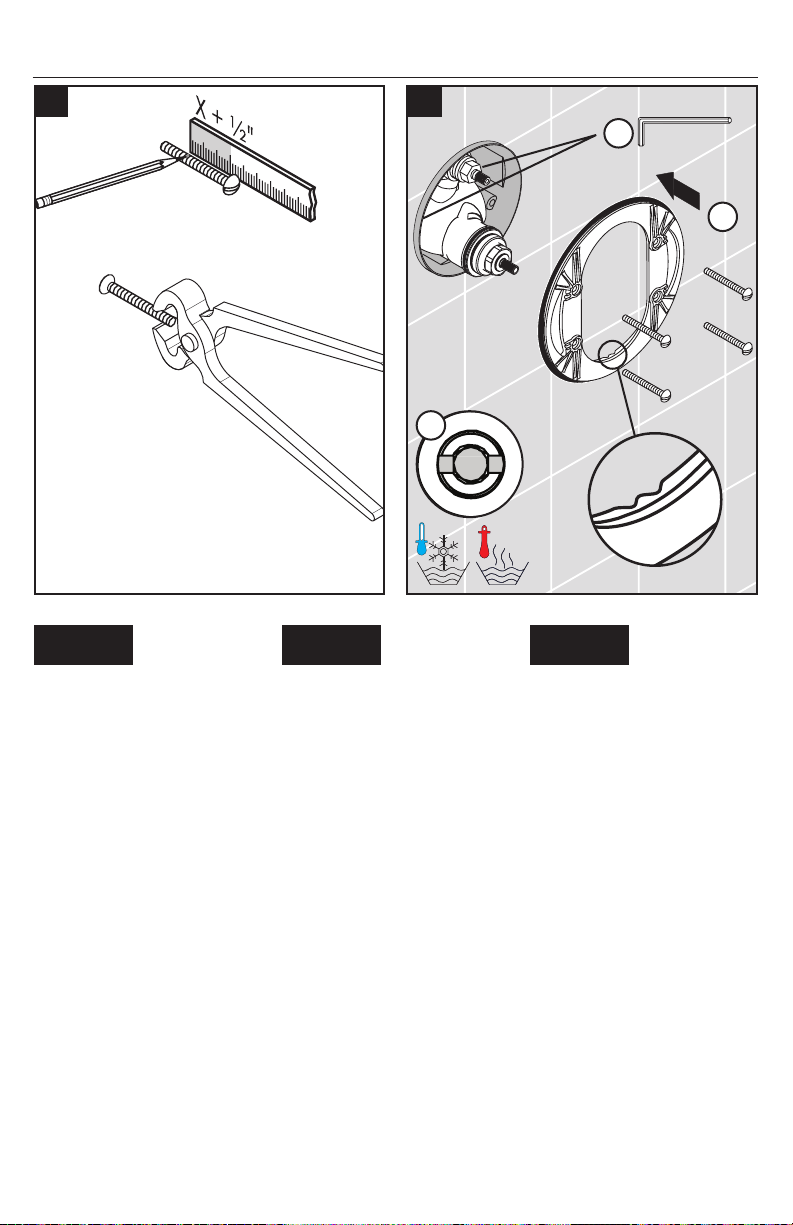

Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Open the stops.
Install the carrier plate so that
the notch is at the bottom.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Abra el paso del agua en los
cierres de servicio.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
4 mm
5 6
1
2
1

9
English Français Español
Installez la douille thermosta-
tique de façon à ce que la
marque de repère soit à la posi-
tion 12:00.
Installez la douille inverseur.
Installez le rosace.
Instale el casquillo de manera
que la marca indicadora quede
en posición de 12:00.
Instale el casquillo del llave de
paso.
Instale el florón.
Slide on the thermostatic mixer
sleeve so that the indexing mark
is at the 12:00 position.
Screw on the volume control
sleeve.
Install the escutcheon.
Place a dab of waterproof seal-
ant at each grout joint.
Appliquer une petite quantité de
l’agent d’étanchéité aux joints
de coulis.
Coloque un poco de sellador a
prueba de agua en las uniones
de la lechada de cemento.
7 8
3
1
2

10
English Français Español

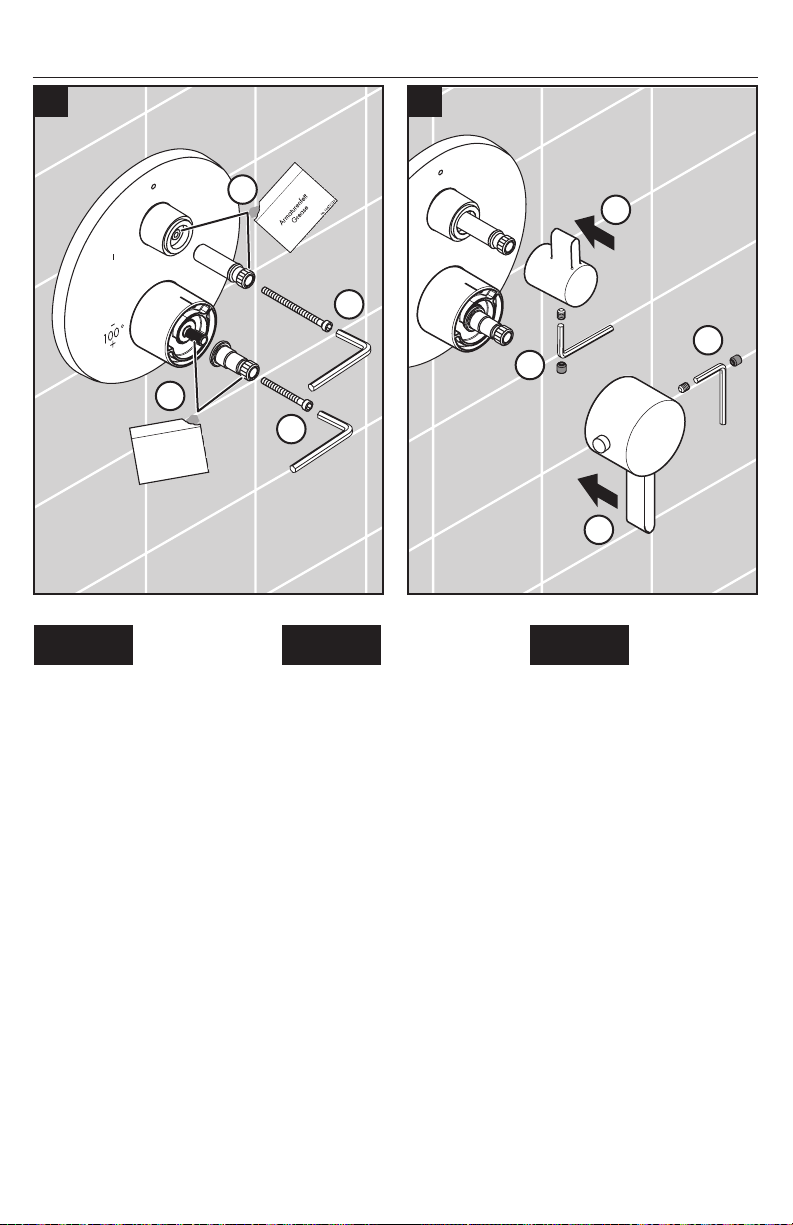

Lubricate the adapter stems
with a small amount of white
plumber's grease.
Install the handle adapters and
screws. Tighten the screws using
a 3 mm Allen wrench.
Install the volume control handle.
Tighten the screw using a 2 mm
Allen wrench.
Install the thermostatic mixer
handle so that the safety stop
override button is at the 9:00
position.
Tighten the handle screw using a
2.5 mm Allen wrench.
Lubrifiez la tige de manoeuvre
avec une petite quantité de
graisse de plomberie blanche.
Installez l’adaptateur de
poignée. Serrez la vis à l’aide
d’une clé hexagonale de 3 mm.
Installe le poignée d'arrêt.
Serrez la vis à l’aide d’une clé
hexagonale de 2 mm
Installez la poignée thermo-
statique de façon à ce que le
bouton de surpassement de la
butée de sécurité soit à la posi-
tion 9:00.
Serrez la vis à l’aide d’une clé
hexagonale de 2.5 mm.
Lubrique el vástago de la vál-
vula con una pequeña cantidad
de grasa blanca para plomería.
Instale el adaptador del mando.
Apriete el tornillo con una llave
Allen de 3 mm.
Instale el mando del llave de
paso. Ajuste el tornillo con una
llave Allen de 2 mm.
Instale el mando termostatico
de manera que el botón de ven-
cimiento de tope de seguridad
se encuentre en una posición
de 9:00.
Ajuste el tornillo del mando con
con una llave Allen de 2.5 mm.
910
3 mm
3 mm
2 mm
2.5 mm
3
1
2
4
1
1
2
3
Nr. 10476220
Armaturenfett
Grease
