Hans Grohe Fixfit Stop 27452000 User manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l‘uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  / 16 Fixfit Stop
27452000

Montage
voir page 17
Classification acoustique et
débit (voir page 20)
Pièces détachées (voir pages 19)
Nettoyage
voir la brochure ci-jointe.
Entretien (voir page 19)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Instructions de service
(voir page 18)
Diagramme du débit
(voir page 18)
Dimensions (voir page 18)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d‘eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Français
Montage
siehe Seite 17
Prüfzeichen (siehe Seite 20)
Serviceteile (siehe Seite 19)
Reinigung
siehe beiliegende Broschüre.
Wartung (siehe Seite 19)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Bedienung (siehe Seite 18)
Durchflussdiagramm
(siehe Seite 18)
Maße (siehe Seite 18)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Deutsch
2

Montaggio
vedi pagg. 17
Segno di verifica (vedi pagg. 20)
Parti di ricambio (vedi pagg. 19)
Pulitura
vedi il prospetto accluso.
Manutenzione (vedi pagg. 19)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all‘anno).
Procedura (vedi pagg. 18)
Diagramma flusso
(vedi pagg. 18)
Ingombri (vedi pagg. 18)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell‘acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Italiano
Assembly
see page 17
Test certificate (see page 20)

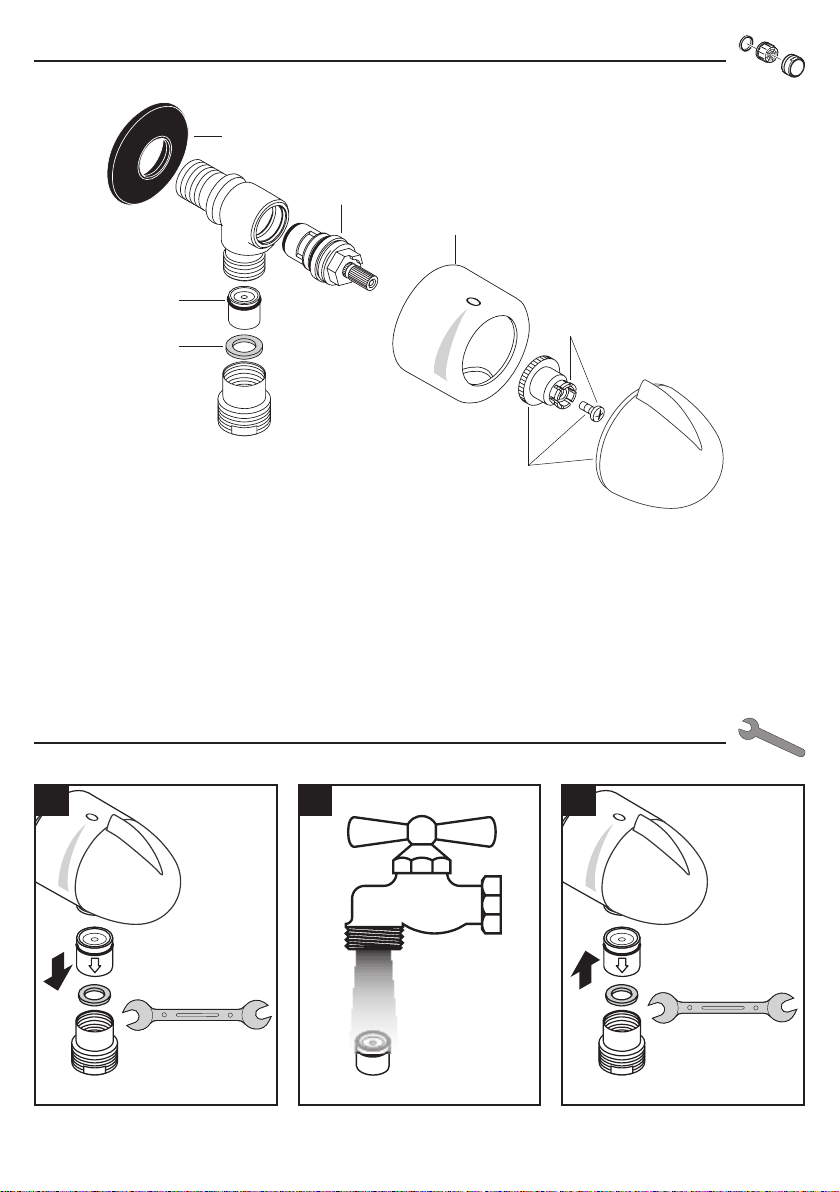

Spare parts (see page 19)
Cleaning
see enclosed brochure.
Maintenance (see page 19)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).

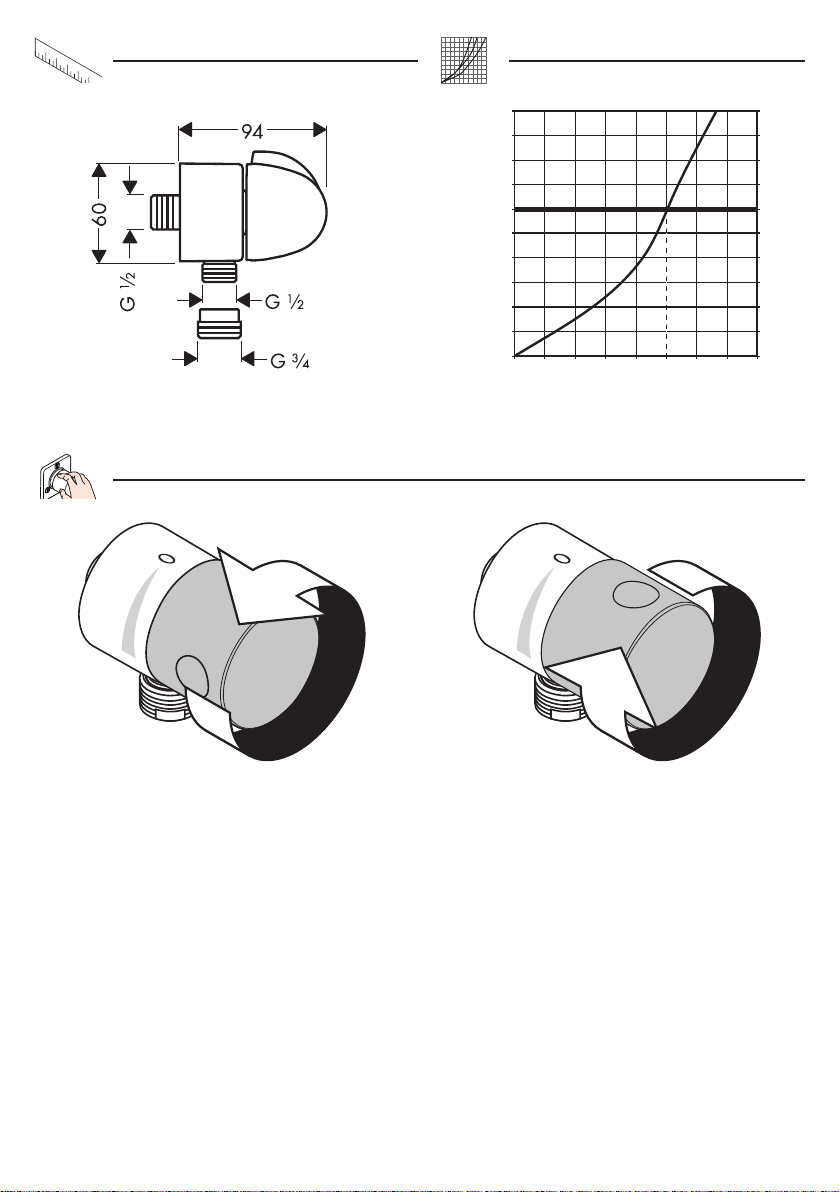

Operation (see page 18)
Flow diagram (see page 18)
Dimensions (see page 18)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
English
3

Montage
zie blz. 17
Keurmerk (zie blz. 20)
Service onderdelen (zie blz. 19)
Reinigen
zie bijgevoegde brochure.
Onderhoud (zie blz. 19)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Bediening (zie blz. 18)
Doorstroomdiagram (zie blz. 18)
Maten (zie blz. 18)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Nederlands
Montaje
ver página 17
Marca de verificación
(ver página 20)
Repuestos (ver página 19)
Limpiar
ver el folleto adjunto.
Mantenimiento (ver página 19)
Las válvulas anti-retorno tienen que
ser controladas regularmente según la
norma DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Manejo (ver página 18)
Diagrama de circulación
(ver página 18)
Dimensiones (ver página 18)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
Español
4

Montagem
ver página 17
Marca de controlo
(ver página 20)
Peças de substituição
(ver página 19)
Limpeza
consultar a seguinte brochura.
Manutenção (ver página 19)
As válvulas anti-retorno devem ser
verificadas regularmente de acordo com
a DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Funcionamento (ver página 18)
Fluxograma (ver página 18)
Medidas (ver página 18)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Português
Montering
se s. 17
Godkendelse (se s. 20)
Reservedele (se s. 19)
Rengøring
se venligst den vedlagte brochure.
Service (se s. 19)
Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Brugsanvisning (se s. 18)
Gennemstrømningsdiagram
(se s. 18)
Målene (se s. 18)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Dansk
5

Montáž
viz strana 17
Zkušební značka (viz strana 20)
Servisní díly (viz strana 19)
Čištění
viz přiložená brožura.
Údržba (viz strana 19)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Ovládání (viz strana 18)
Diagram průtoku (viz strana 18)
Rozmìry (viz strana 18)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Česky
Montaż
patrz strona 17
Znak jakości (patrz strona 20)
Części serwisowe
(patrz strona 19)
Czyszczenie
patrz dołączona broszura.
Konserwacja (patrz strona 19)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN
1717 i miejscowymi przepisami, musi być
kontrolowane (DIN 1988, raz w roku).
Obsługa (patrz strona 18)
Schemat przepływu
(patrz strona 18)
Wymiary (patrz strona 18)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Polski
6

安装
参见第 17 页
检验标记 (参见第20页)
备用零件 (参见第19页)
清洗
附有小手册
保养 (参见第19页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
操作 (参见第18页)
流量示意图 (参见第18页)
大小 (参见第18页)
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
自动防止回流
中文
Montáž
viď strana 17
Osvedčenie o skúške
(viď strana 20)
Servisné diely (viď strana 19)
Čistenie
nájdete v priloženej brožúre.
Údržba (viď strana 19)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo
regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).
Obsluha (viď strana 18)
Diagram prietoku (viď strana 18)
Rozmery (viď strana 18)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Slovensky
7

Szerelés
lásd a 17. oldalon
Vizsgajel (lásd a 20. oldalon)
Tartozékok (lásd a 19. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Karbantartás (lásd a 19. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Használat (lásd a 18. oldalon)
Átfolyási diagramm
(lásd a 18. oldalon)
Méretet (lásd a 18. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
Magyar
Монтаж
см. стр. 17
Знак технического контроля
(см. стр. 20)
Κомплеκт (см. стр. 19)
Очистка
см прилагаемая брошюра
Техническое обслуживание
(см. стр. 19)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответствии
с национальными или региональными
нормативами
Эксплуатация (см. стр. 18)
Схема потока (см. стр. 18)
Размеры (см. стр. 18)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике
безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Указания по монтажу
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Русский
8

Montering
se sidan 17
Testsigill (se sidan 20)
Reservdelar (se sidan 19)
Rengöring
se den medföljande broschyren
Skötsel (se sidan 19)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Hantering (se sidan 18)
Flödesschema (se sidan 18)
Måtten (se sidan 18)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Monteringsanvisningar
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Svenska
Asennus
katso sivu 17
Koestusmerkki (katso sivu 20)
Varaosat (katso sivu 19)
Puhdistus
katso oheinen esite
Huolto (katso sivu 19)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Käyttö (katso sivu 18)
Virtausdiagrammi (katso sivu 18)
Mitat (katso sivu 18)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Suomi
9

Sastavljanje
pogledaj stranicu 17
Oznaka testiranja
(pogledaj stranicu 20)
Rezervni djelovi
(pogledaj stranicu 19)
Čišćenje
se u priloženoj brošuri.
Održavanje (pogledaj stranicu 19)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Upotreba (pogledaj stranicu 18)
Dijagram protoka
(pogledaj stranicu 18)
Mjere (pogledaj stranicu 18)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Hrvatski
Montavimas
žr. psl. 17
Bandymo pažyma (žr. psl. 20)
Atsarginės dalys (žr. psl. 19)
Valymas
žr. pridedamoje brošiūroje.
Techninis aptarnavimas
(žr. psl. 19)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą per
metus pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
Eksploatacija (žr. psl. 18)
Pralaidumo diagrama
(žr. psl. 18)
Išmatavimai (žr. psl. 18)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Lietuviškai
10

Montare
vezi pag. 17
Certificat de testare
(vezi pag. 20)
Piese de schimb (vezi pag. 19)
Curăţare
vezi broşura alăturată.
Întreţinere (vezi pag. 19)
Supapele de reţinere trebuie verificate
regulat conform DIN EN 1717 şi
standardele naţionale sau regionale (anual
conform DIN 1988).
Utilizare (vezi pag. 18)
Diagrama de debit (vezi pag. 18)
Dimensiuni (vezi pag. 18)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 80°C
Temperatura recomandată a apei calde: 65°C
Dezinfecţie termică: max. 70°C / 4 min
Asigurat contra scurgere înapoi
Română
Montajı
Bakınız sayfa 17
Kontrol işareti (Bakınız sayfa 20)
Yedek Parçalar (Bakınız sayfa 19)
Temizleme
birlikte verilen broşür
Bakım (Bakınız sayfa 19)
DIN EN 1717 ve ulusal standartlar
doğrultusunda Çek valfler düzenli olarak
kontrol edilmelidir. ( en az yılda bir kez)
Kullanımı (Bakınız sayfa 18)
Akış diyagramı (Bakınız sayfa 18)
Ölçüleri (Bakınız sayfa 18)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Türkçe
11

Montaža
Glejte stran 17.
Preskusni znak (glejte stran 20)
Rezervni deli (glejte stran 19)
Čiščenje
glejte priloženi brošuri.
Vzdrževanje (glejte stran 19)
Delovanje protipovratnega ventila je
potrebno v skladu z DIN EN 1717 in
skladno z državnimi in regionalnimi določili
(DIN 1988 enkrat letno) redno testirati.
Upravljanje (glejte stran 18)
Diagram pretoka (glejte stran 18)
Mere (glejte stran 18)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Varnostna opozorila
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 80°C
Priporočena temperatura tople vode: 65°C
Termična dezinfekcija: maks. 70°C / 4 min
Zaščita proti povratnemu toku
Slovenski
Συναρμολόγηση
βλ. σελίδα 17
Σήμα ελέγχου (βλ. σελίδα 20)
Ανταλλακτικά (βλ. σελίδα 19)
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Συντήρηση (βλ. σελίδα 19)
Οι βαλβίδες αντεπιστροφής πρέπει να
ελέγχονται τακτικά ως προς τη λειτουργία
τους, σύμφωνα με τις οδηγίες DIN EN 1717,
σε σχέση με τους ισχύοντες εθνικούς ή
τοπικούς κανόνες (το ελάχιστο μια φορά το
χρόνο, σύμφωνα με το πρότυπο DIN 1988)
Χειρισμός (βλ. σελίδα 18)
Διάγραμμα ροής (βλ. σελίδα 18)
Διαστάσεις (βλ. σελίδα 18)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 80°C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65°C
Θερμική απολύμανση: έως 70°C / 4 min
Περιλαμβάνει βαλβίδα αντεπιστροφής.
Ελληνικά
12

Montāža
skat. 17. lpp.
Pārbaudes zīme (skat. 20. lpp.)
Rezerves daļas (skat. 19. lpp.)
Tīrīšana
skatiet pievienotajā brošūrā.
Apkope (skat. 19. lpp.)
Regulāri jāpārbauda pretvārsta funkcija
saskaņā ar DIN EN 1717 saistībā ar
nacionālajiem vai vietējiem noteikumiem
(DIN 1988 vienreiz gadā).
Lietošana (skat. 18. lpp.)
Caurplūdes diagramma
(skat. 18. lpp.)
Izmērus (skat. 18. lpp.)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 80°C
Ieteicamā karstā ūdens temperatūra: 65°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Drošības vārsts
Latvian
Paigaldamine
vt lk 17
Kontrollsertifikaat (vt lk 20)
Varuosad (vt lk 19)
Puhastamine
vt kaasasolevast brošüürist.
Hooldus (vt lk 19)
Tagasilöögiklappide toimimist tuleb
kooskõlas riiklike ja regionaalsete
määrustega regulaarselt kontrollida vastavalt
standardile DIN EN 1717 (DIN 1988 - kord
aastas).
Kasutamine (vt lk 18)
Läbivooludiagramm (vt lk 18)
Mõõtude (vt lk 18)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida
transpordikahjustuste osas Pärast paigaldamist ei
tunnustata enam transpordi- või pinnakahjustuste
kaebuseid.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 80°C
Soovitatav kuuma vee temperatuur: 65°C
Termiline desinfektsioon: maks. 70°C / 4 min
Tagasivooluklapp
Estonia
13

Montasje
se side 17
Prøvemerke (se side 20)
Servicedeler (se side 19)
Rengjøring
se vedlagt brosjyre.
Vedlikehold (se side 19)
Funksjonen til returløpssperren skal iht. DIN
EN 1717 og i samsvar med de nasjonale og
lokale forskrifter sjekkes regelmessig (DIN
1988 en gang i året).
Betjening (se side 18)
Gjennomstrømningsdiagram
(se side 18)
Mål (se side 18)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
Egensikker mot tilbakeflyt
Norsk
Montaža
vidi stranu 17
Ispitni znak (vidi stranu 20)
Rezervni delovi (vidi stranu 19)
Čišćenje
vidi priloženoj brošuri.
Održavanje (vidi stranu 19)
Ispravno funkcionisanje nepovratnog
ventila se mora redovno proveravati
prema standardu DIN EN 1717 i u skladu
s važećim nacionalnim ili regionalnim
propisima (DIN 1988 jednom godišnje).
Rukovanje (vidi stranu 18)
Dijagram protoka (vidi stranu 18)
Mere (vidi stranu 18)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 80°C
Preporučena temperatura vruće vode: 65°C
Termička dezinfekcija: maks. 70°C / 4 min
Zaštita od povratnog toka
Srpski
14

Montimi
shih faqen 17
Shenja e kontrollit (shih faqen 20)
Pjesë ndërrimi (shih faqen 19)
Pastrimi
shikoni broshurën bashkëngjitur.
Mirëmbajtja (shih faqen 19)
Penguesit e rrjedhjes në drejtim të kundërt
duhen kontrolluar rregullisht në bazë të
normave DIN EN 1717 konform normave
nacionale dhe regjionale (DIN 1988 një
herë në vit).
Përdorimi (shih faqen 18)
Diagrami i qarkullimit
(shih faqen 18)
Përmasat (shih faqen 18)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 80°C
Temperatura e rekomanduar e ujit të ngrohtë: 65°C
Dezinfektim Termik: maks. 70°C / 4 min
Siguresa kundër rrjedhjes në drejtim të kundërt
Shqip
Монтаж
вижте стр. 17
Контролен знак (вижте стр. 20)
Сервизни части (вижте стр. 19)
Почистване
от приложената брошура.
Поддръжка (вижте стр. 19)
Съгласно DIN EN 1717 редовно трябва
да се проверява функционирането на
приспособленията за предотвратяване
на обратния поток в съответствие с
националните или регионални изисквания
(DIN 1988 веднъж годишно).
Обслужване (вижте стр. 18)
Диаграма на потока
(вижте стр. 18)
Размери (вижте стр. 18)
Не използвайте силикон, съдържащ
оцетна киселина!
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 80°C
Препоръчителна температура на горещата
вода: 65°C
Термична дезинфекция: макс. 70°C / 4 мин
Самозащитен против обратно изтичане
БЪЛГАРСКИ
15


17
(20)
(19)


(19)

DIN EN 1717
)
.(DIN 1988
(18)
(18)
(18)
 !
!



 
.

•
 .

.

 1 : 
 0,5 - 0,1 : 
 1,6 : 
(PSI 147 = 10 = 1)
80°C : 
65°C : 
 4 / 70°C : 


16

17
G ¾
SW 24 mm
G ½
SW 25 mm
2.
3.
1.
1
3
2
4

18
Fixfit Stop
27452000
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 /
закрыть / bezárás / sulkeminen / stänga / uždaryti /
Zatvaranje / kapatmak / închide / κλειστό / zapreti /
sulgege / aizvērt / zatvori / lukke / затваряне / mbylle /

öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть /
nyitás / avaaminen / öppna / atidaryti / Otvaranje /
açmak / deschide / ανοικτό / odpreti / avage / atvērt /
otvoriti / åpne / отваряне / hape / 
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
bar
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
0612 18 24 30 36 42 48
MPa
0 0,2 0,4 0,6 0,8
Q = l/min
Q = l/sec

19
98557000
96350000
94074000
97674000
96240000
94184000
36993000
1
SW 24 mm
SW 24 mm
2 3

20
P-IX DVGW SVGW WRAS KIWA ACS ETA
27452000 X X 1.51/18377
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com 02/2013 9.08240.03
